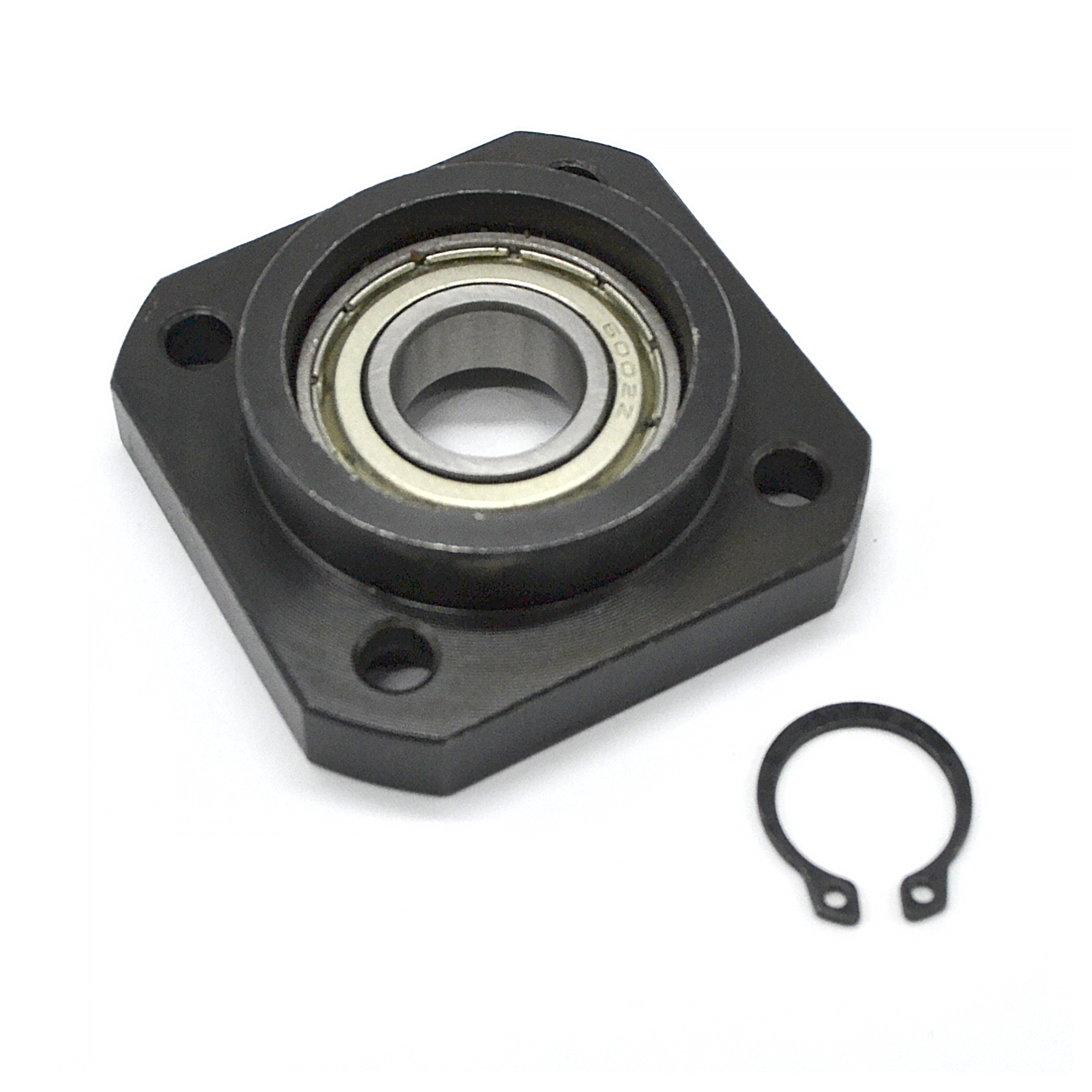

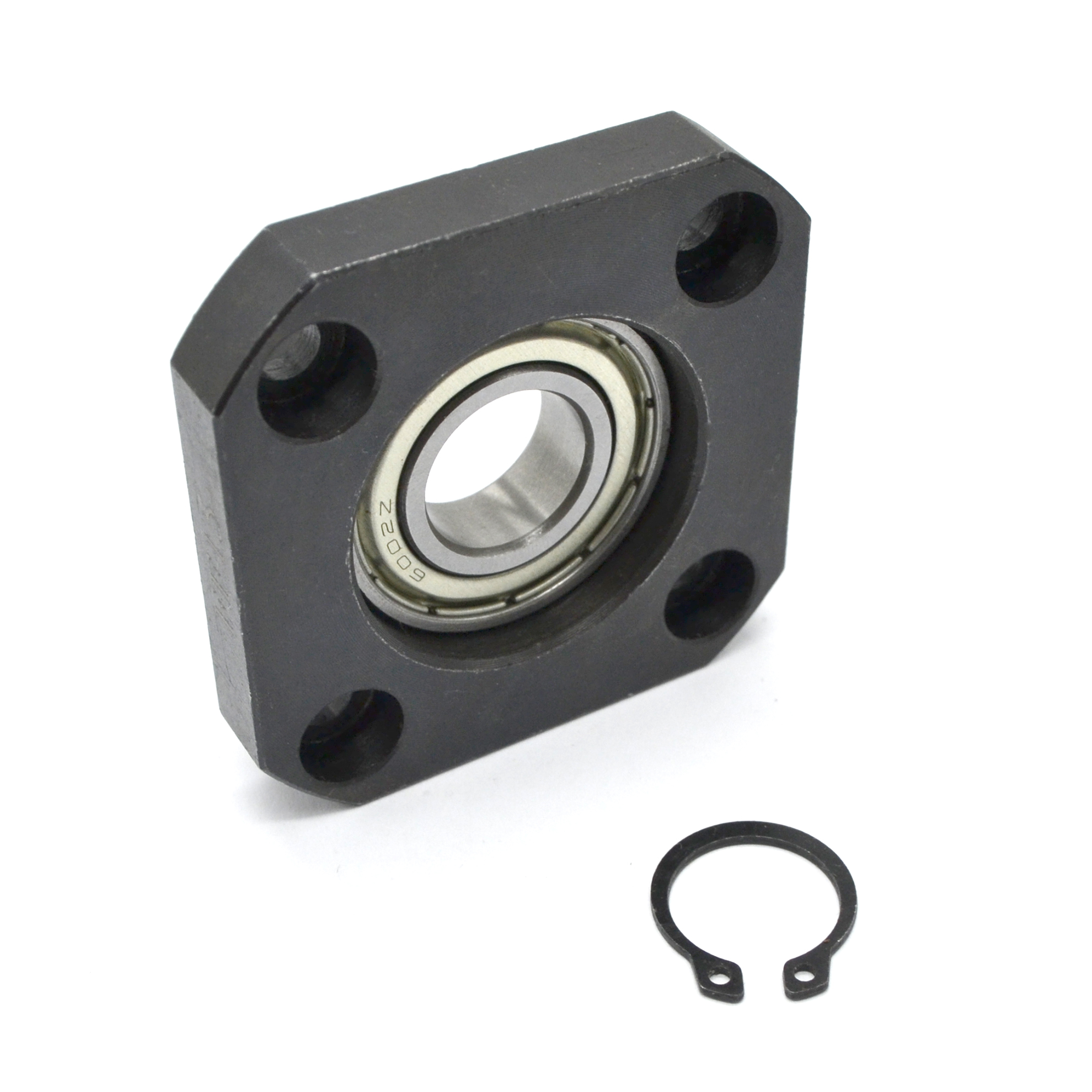

FF-15 | Плавающая фланцевая подшипниковая опора D15 мм

FF-15 | Плавающая фланцевая подшипниковая опора D15 мм

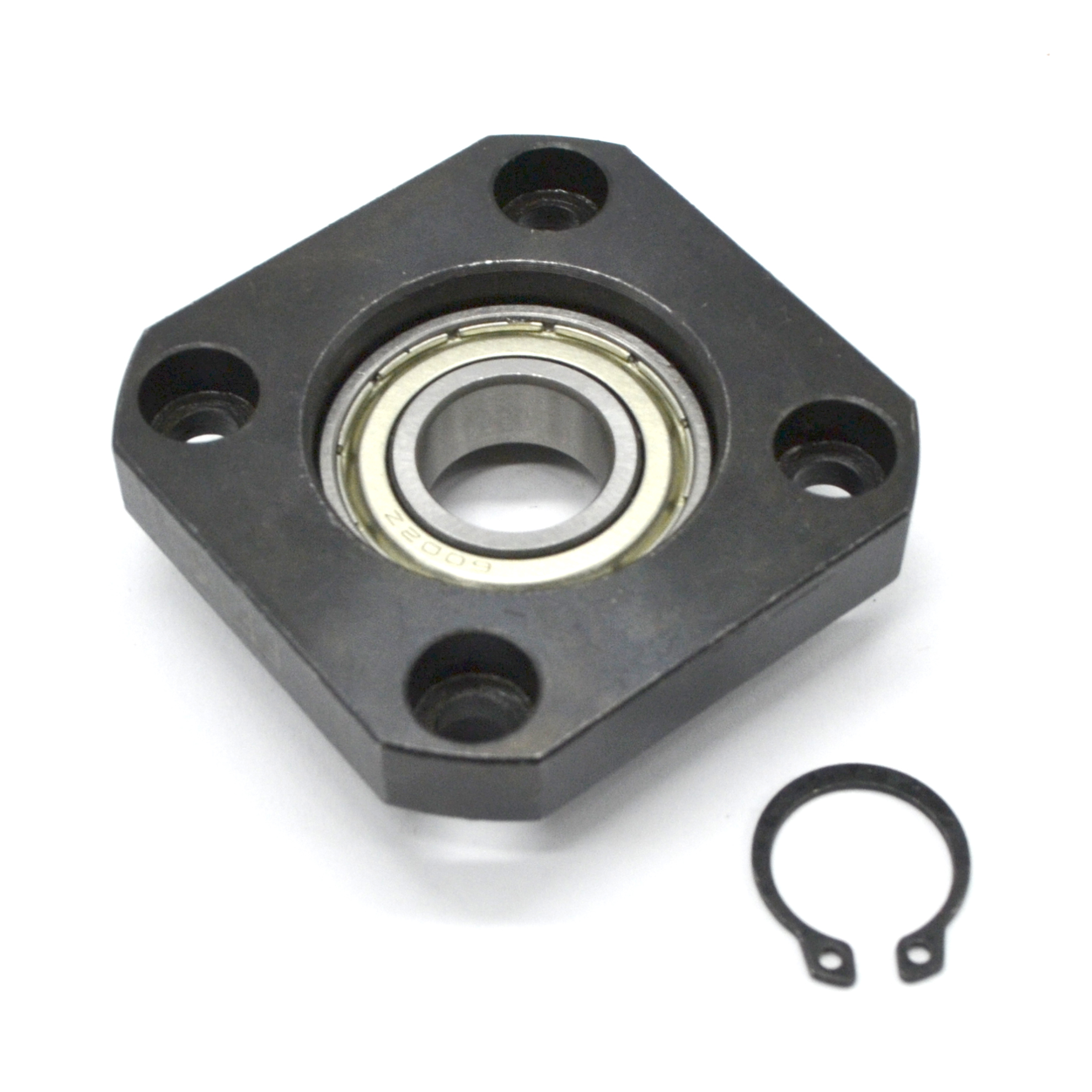

Вид сзади Плавающая фланцевая подшипниковая опора D15 мм со стопорным кольцом
Обозначение: FF-15. Наименование: Плавающая фланцевая подшипниковая опора D15 мм

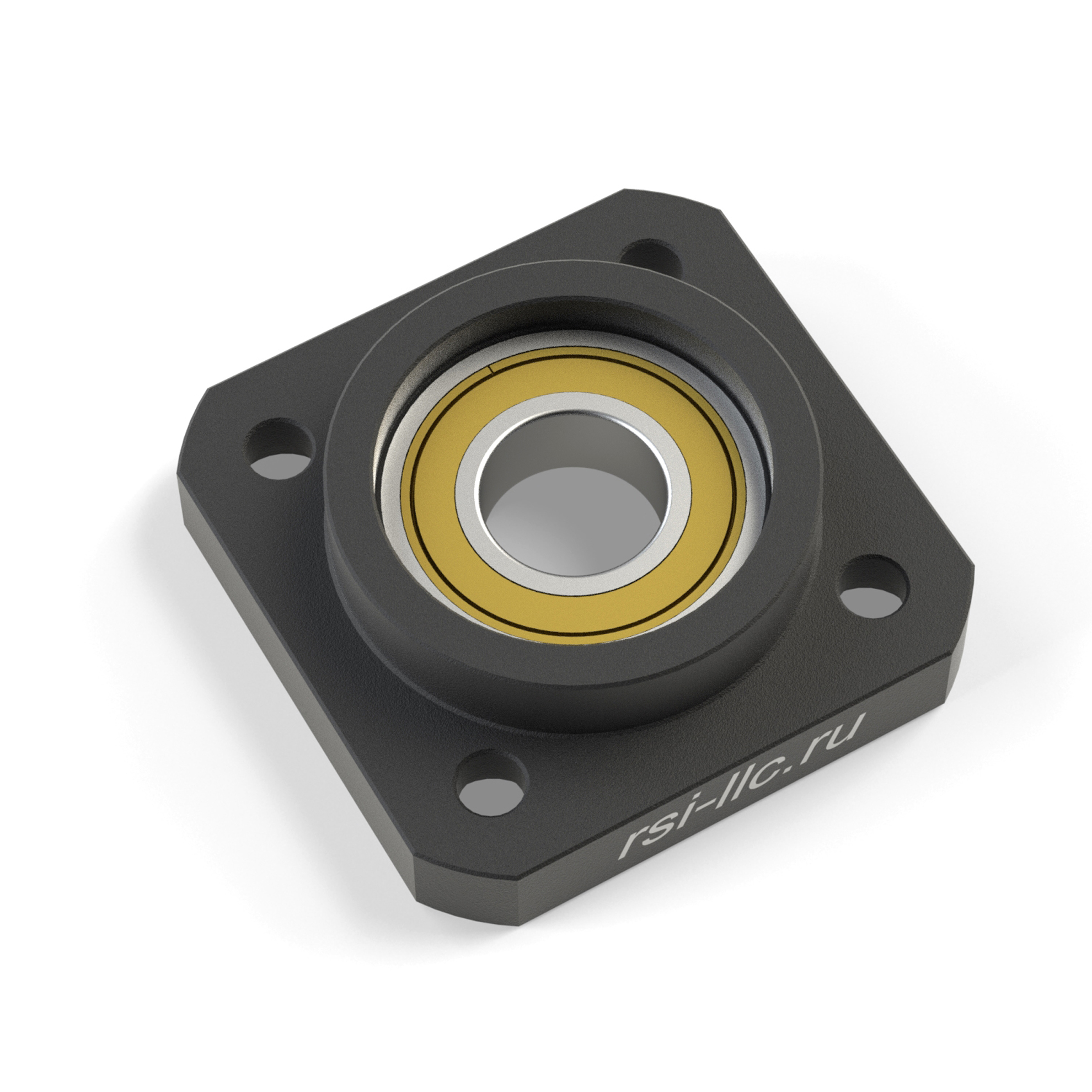

фланцевая подшипниковая опора D15 мм

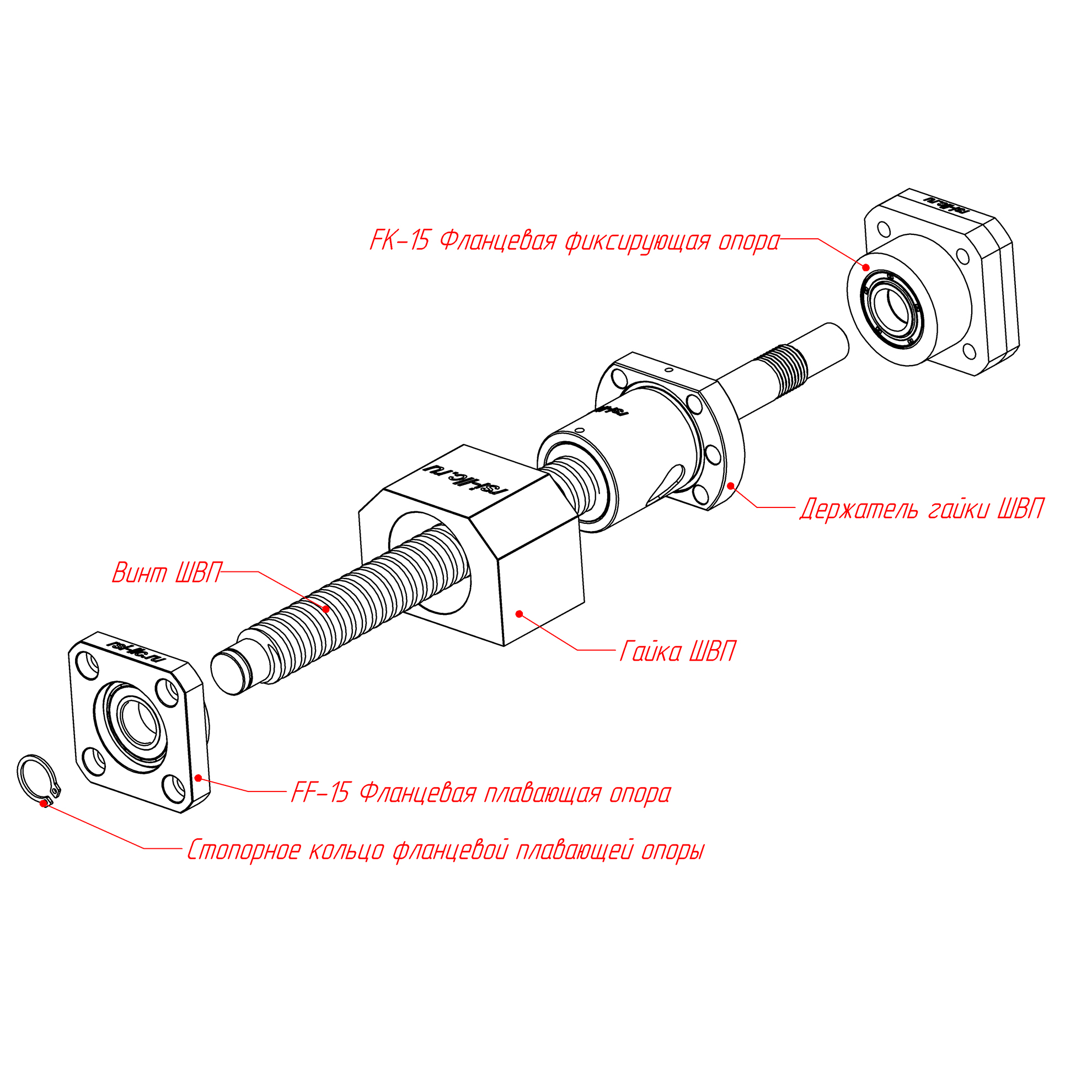

Узел крепления опоры подшипниковой FF-15

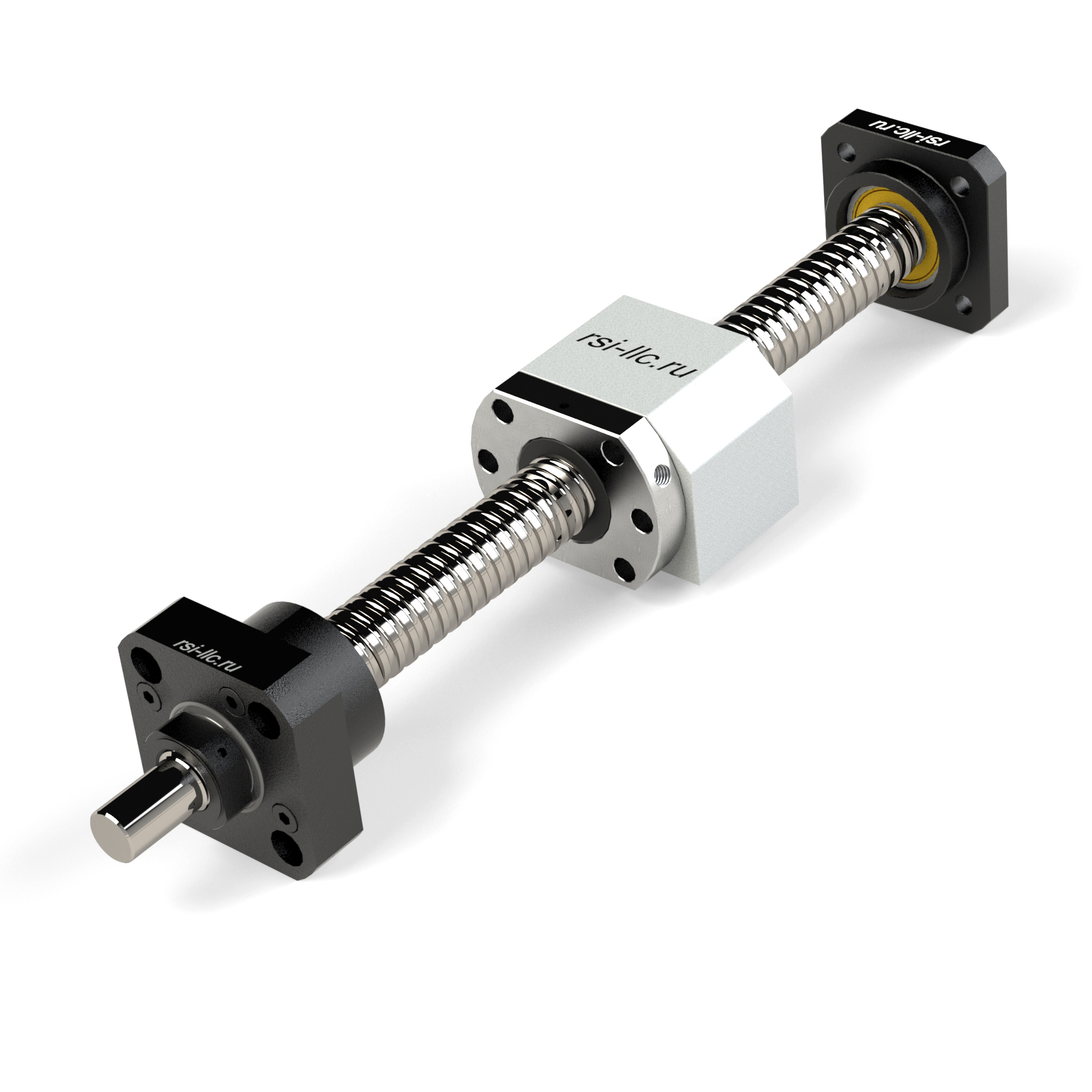

Образец крепления фланцевой подшипниковой опоры D15 мм

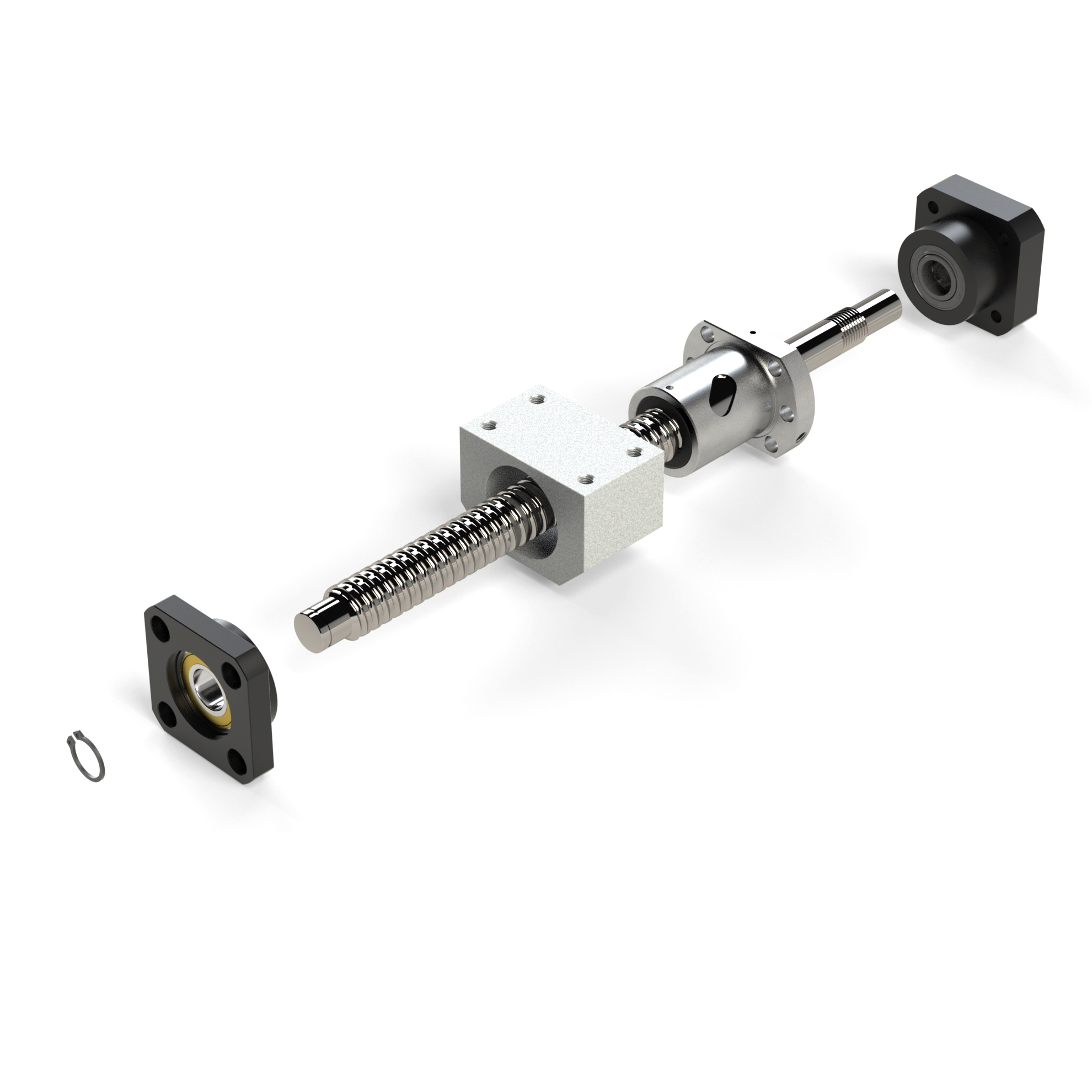

Узел с деталями крепления для опоры FF-15

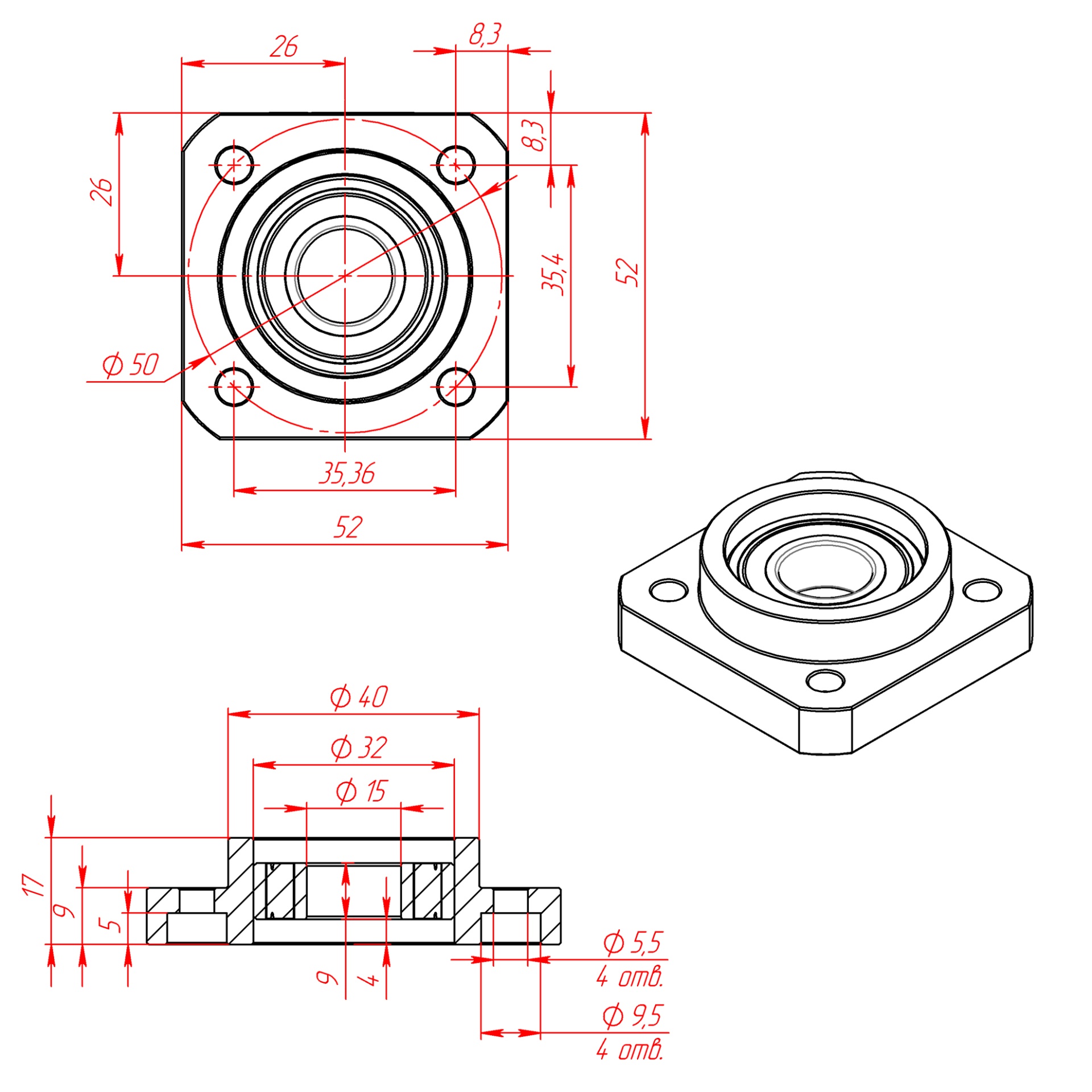

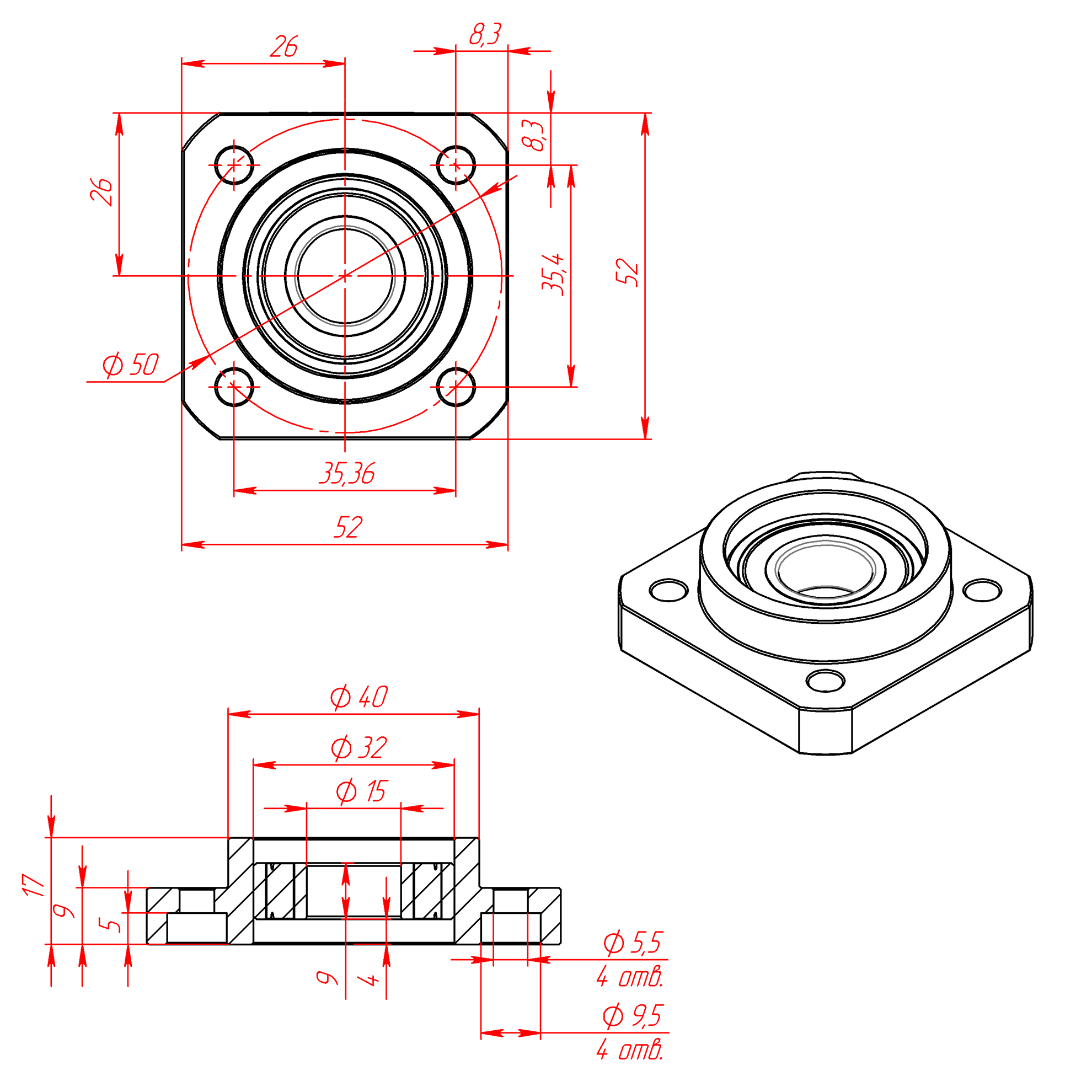

Чертёж: Плавающая фланцевая подшипниковая опора D15 мм
870.00 руб. от 1 шт.
( -2 % )
852.60 РУБ.
от 6 шт.
( -4 % )
835.20 РУБ.
от 25 шт.
( -6 % )
817.80 РУБ.
от 50 шт.
( -8 % )
800.40 РУБ.
от 95 шт.
( -10 % )
783.00 РУБ.
от 140 шт.
( -12 % )
765.60 РУБ.
от 190 шт.
RSI
добавить
Наличие FF-15 | Плавающая фланцевая подшипниковая опора D15 мм
НА СКЛАДЕ:
200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. FF-15 | Плавающая фланцевая подшипниковая опора D15 мм (3D-модель).ZIP
Скачать
2. FF-15 | Плавающая фланцевая подшипниковая опора D15 мм (Чертёж).PDF
Скачать

Описание

Плавающая фланцевая подшипниковая опора FF-15 предназначена для фиксации винта шарико-винтовой передачи (ШВП) с внутренним диаметром 15 мм.

Особенности

  • Конструкция плавающего типа
  • Компактные размеры
  • Простота монтажа
  • Включает фланец и стопорное кольцо
Рекомендации по применению

  • Совместимость с винтами ШВП: диаметром 20-25 мм
  • Ограничения: Не рассчитана на большие осевые нагрузки
  • Рекомендация: Использовать совместно с фиксирующей опорой типа FK для повышения стабильности
Для установки фланцевой опоры на винт ШВП при помощи стопорного кольца рекомендуется провести токарную обработку винта согласно эскизу:
Подшипниковые опоры серии FF чертеж.jpg

Характеристики

Артикул:
 FF-15
Материал:
 Сталь
Покрытие:
 Порошковая покраска
Вес, кг:
 0,163
Цвет:
 Черный
