SFU2005 | Гайка ШВП 2005

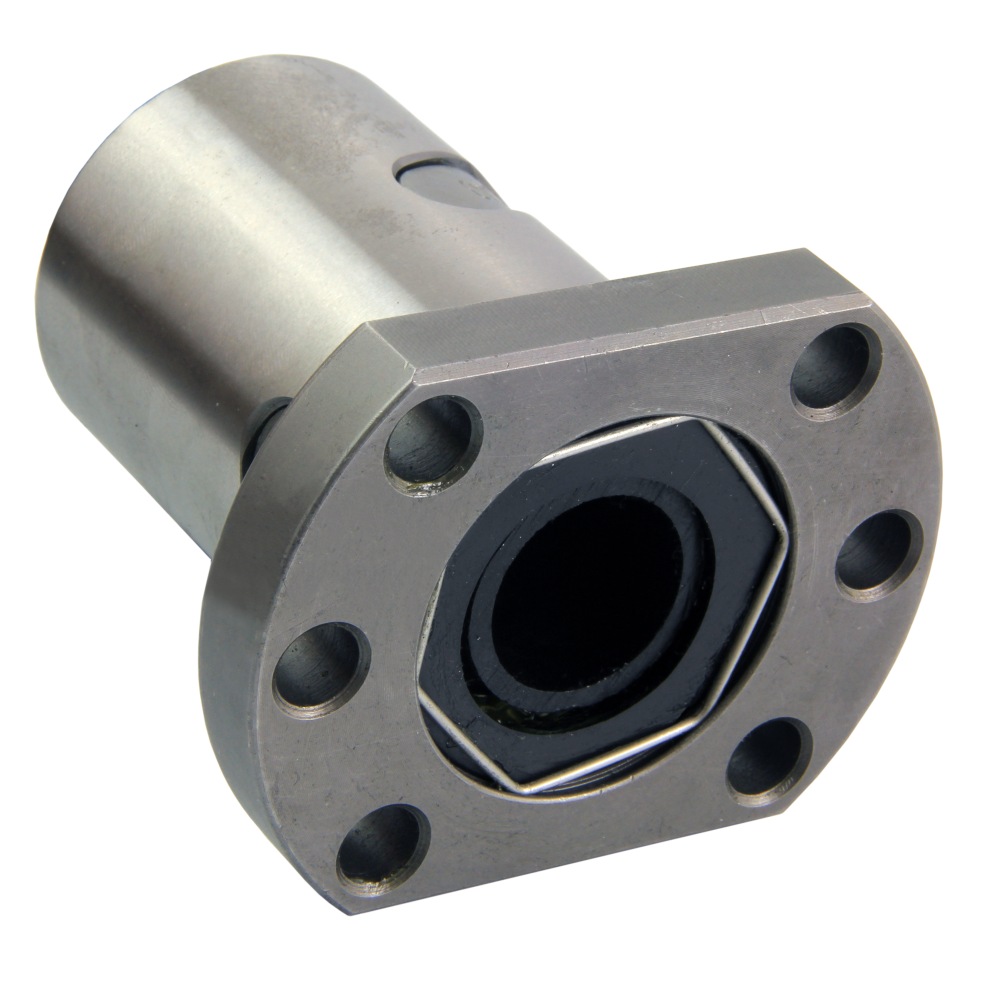

Гайка ШВП 2005

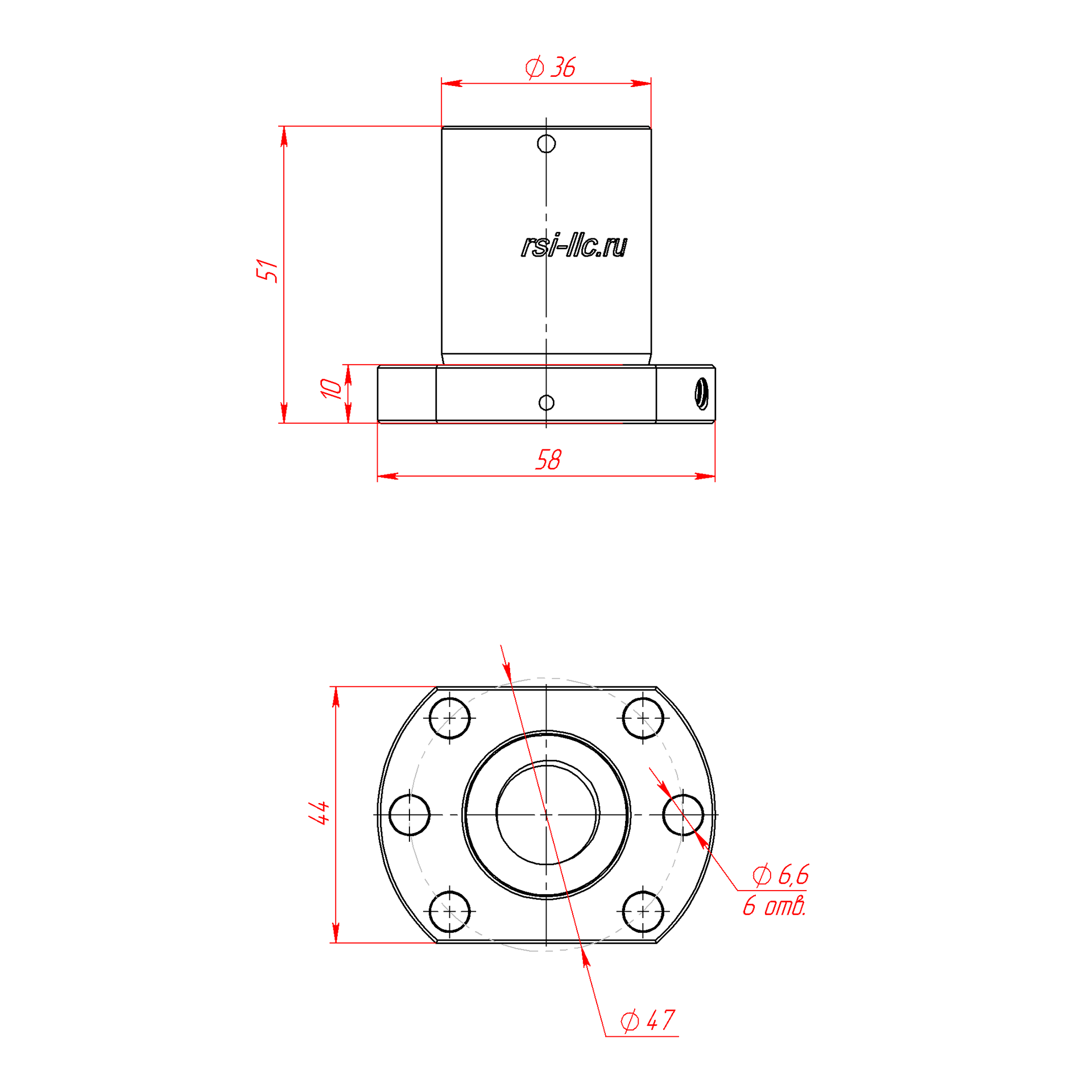

Чертёж гайки для винта ШВП 2005

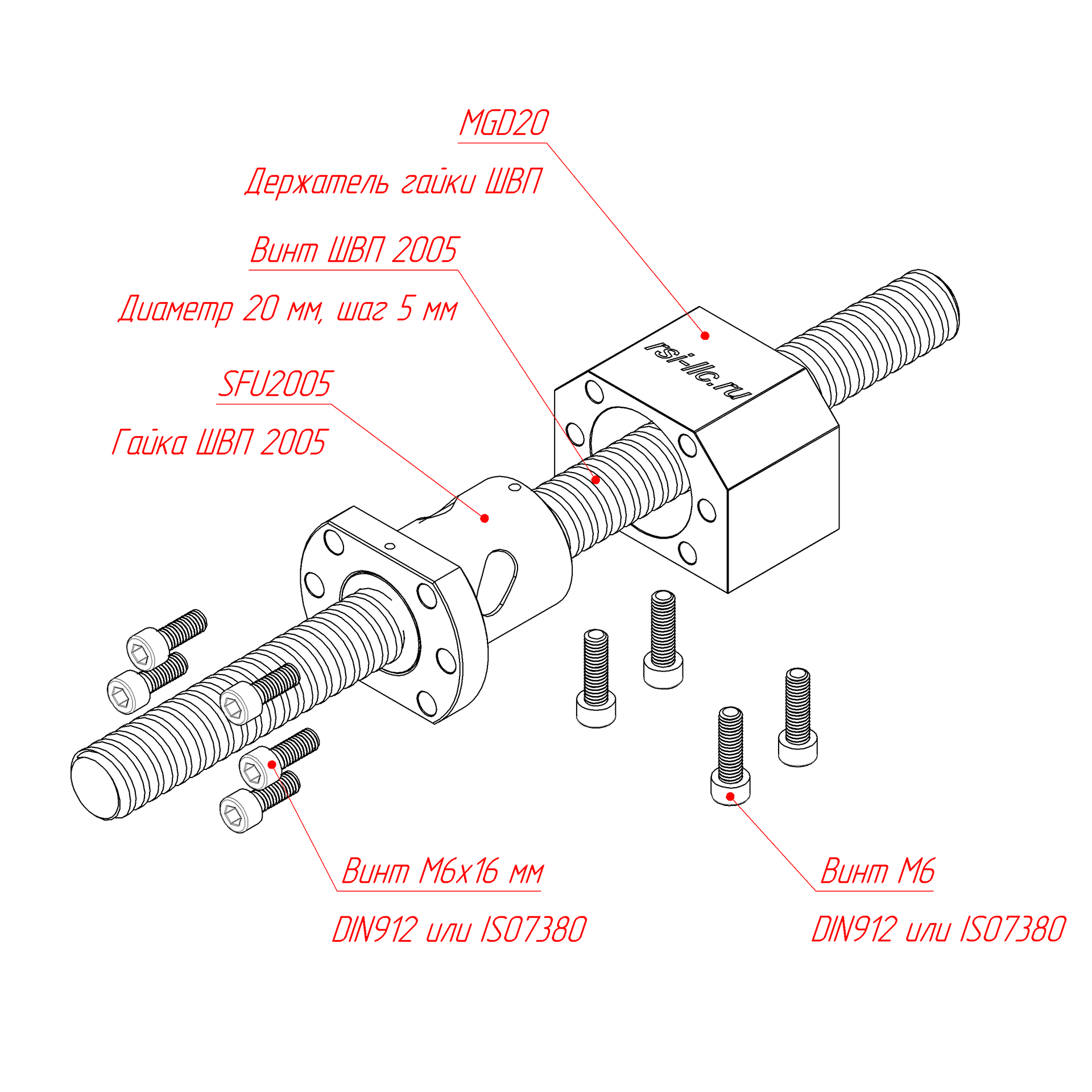

Схема сборки винта ШВП 2005 с гайкой SFU2005 и держателем гайки MGD20
2 050.00 руб. от 1 шт.
( -2 % )
2 009.00 РУБ.
от 2 шт.
( -4 % )
1 968.00 РУБ.
от 10 шт.
( -6 % )
1 927.00 РУБ.
от 20 шт.
( -8 % )
1 886.00 РУБ.
от 40 шт.
( -10 % )
1 845.00 РУБ.
от 60 шт.
( -12 % )
1 804.00 РУБ.
от 80 шт.
RSI
добавить
Наличие SFU2005 | Гайка ШВП 2005
НА СКЛАДЕ:
110 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SFU2005 | Гайка ШВП 2005 (3D-модель).ZIP
Скачать
2. SFU2005 | Гайка ШВП 2005 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 2005 диаметром 20 мм с шагом 5 мм.
Наиболее распространены при производстве станков небольших форматов.
Характеристики:
Типоразмер 20-05
Диаметр шариков 3.175 мм
Грузоподъемность дин. 1550 кгс
Грузоподъемность стат. 3875 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 39 кгс/мкм

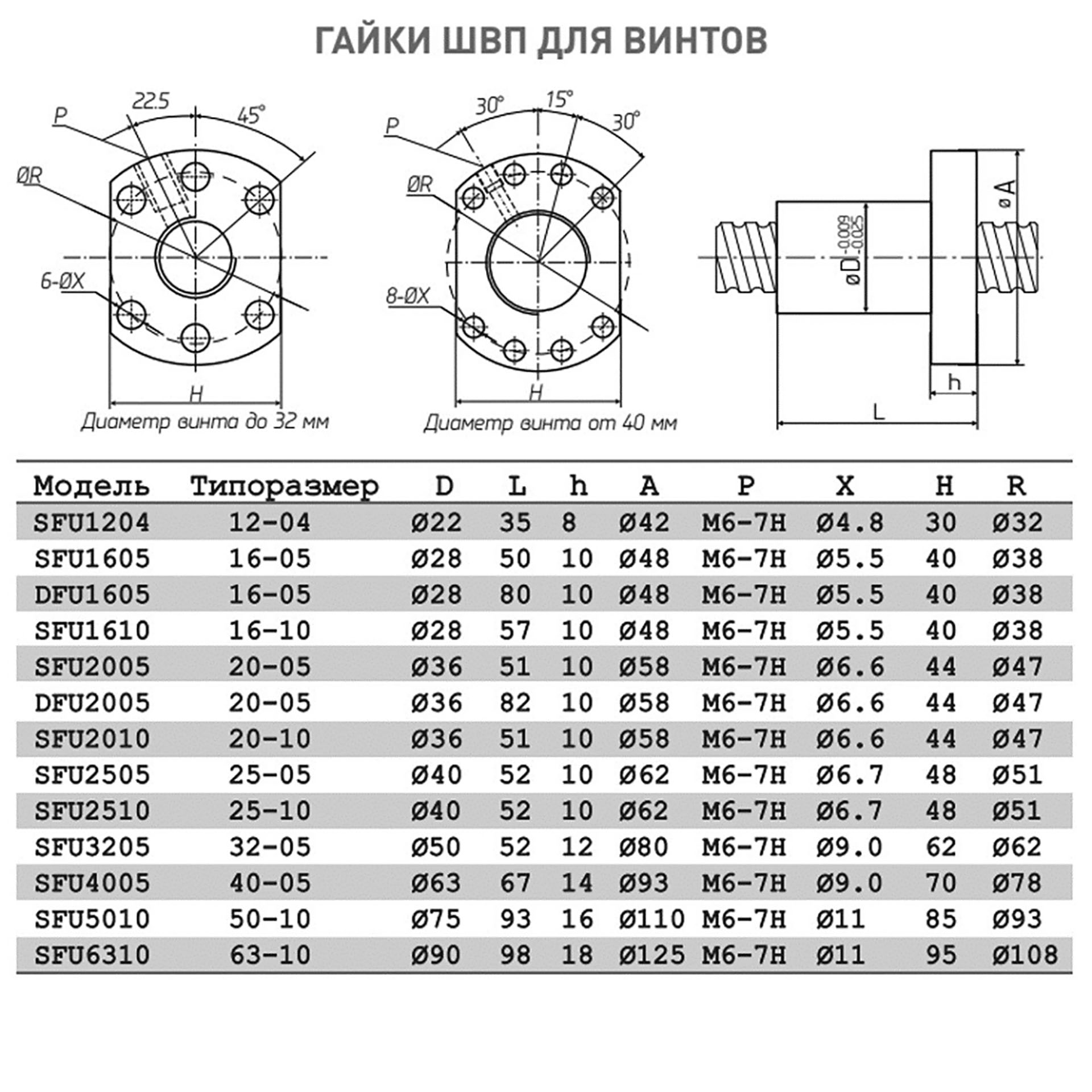

ШВП чертеж и гайки к ним.jpg

Характеристики

Шаг винта, мм:
 5
Модель ШВП:
 SFU2005-3/4
Жёсткость гайки, кгс/мкм:
 38
Диаметр шарика, мм:
 3.175
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-2005
Артикул:
 SFU2005
Вес, кг:
 0.316
Статическая грузоподъемность, Н:
 3875
Динамическая грузоподъемность, Н:
 1551
