BS-2010 | Винт ШВП диаметр 20 мм, шаг 10 мм

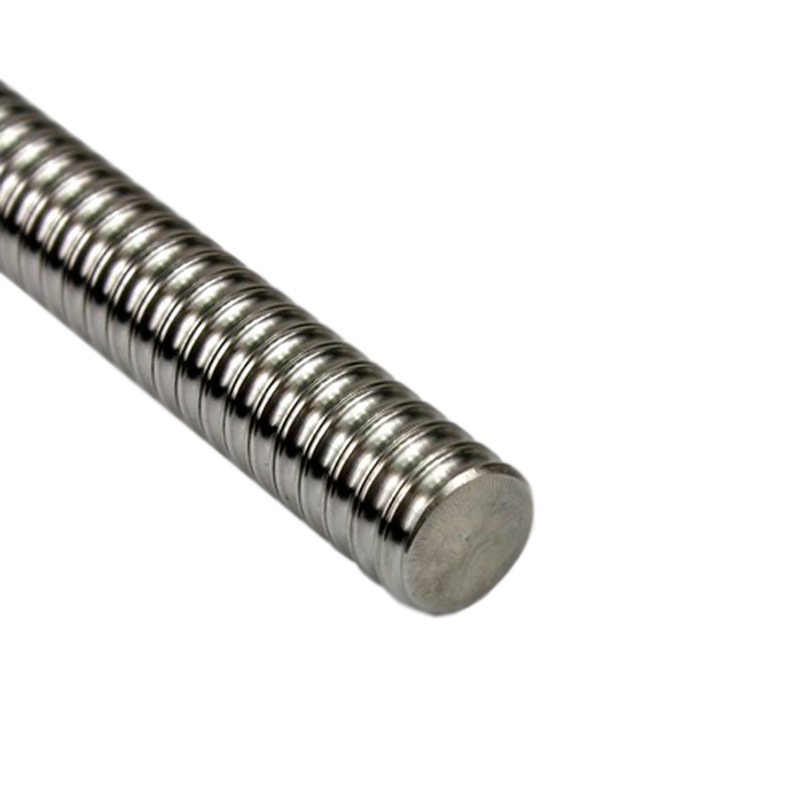

Винт ШВП BS-2010 диаметр 20 мм, шаг 10 мм

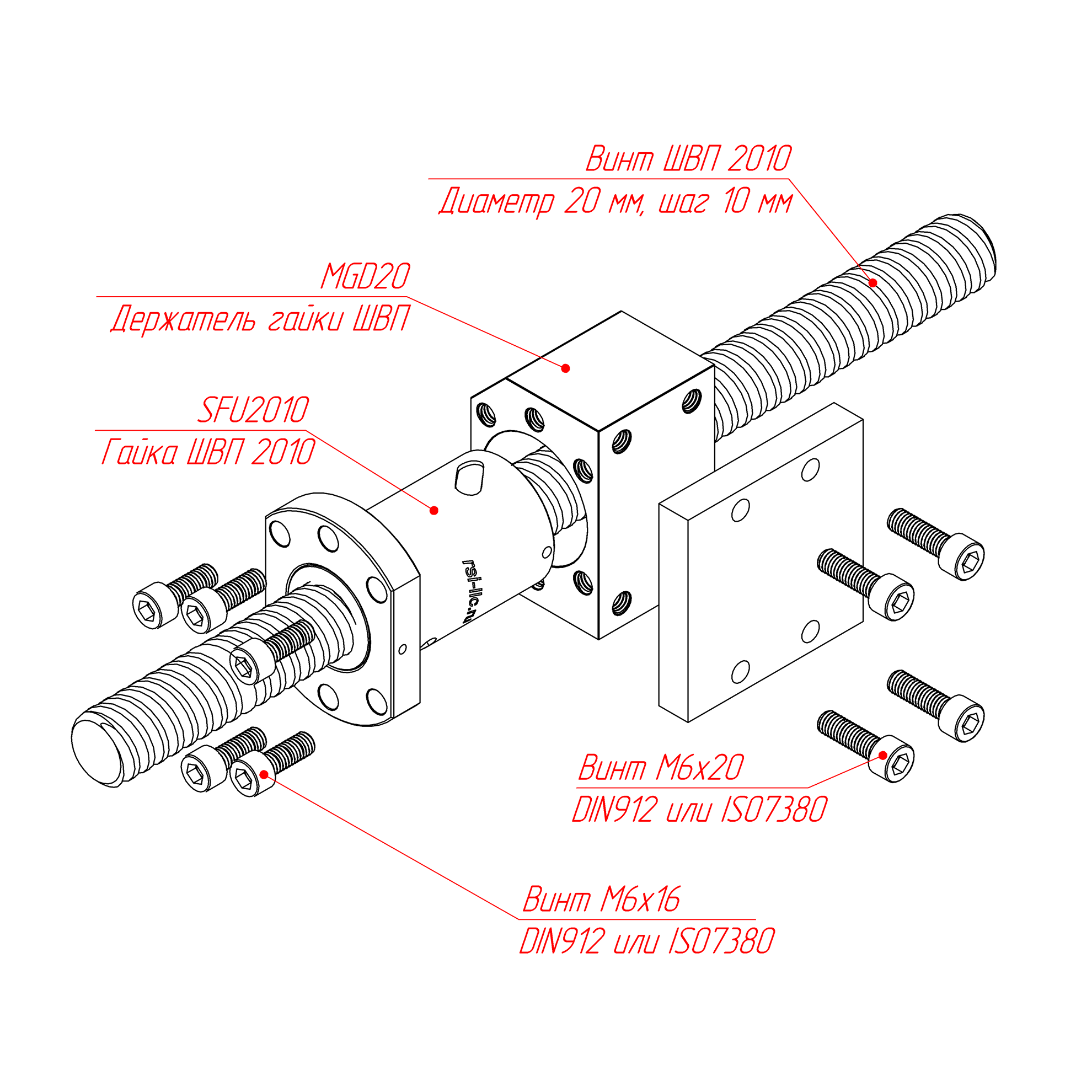

Схема сборки винта 2010 с гайкой ШВП SFU2010
3 850.00 руб. от 1 м.
( -2 % )
3 773.00 РУБ.
от 3 м.
( -4 % )
3 696.00 РУБ.
от 6 м.
( -6 % )
3 619.00 РУБ.
от 12 м.
( -8 % )
3 542.00 РУБ.
от 21 м.
( -10 % )
3 465.00 РУБ.
от 33 м.
( -12 % )
3 388.00 РУБ.
от 42 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
3.03 м
добавить
1.5+1.5 м
добавить
Наличие BS-2010 | Винт ШВП диаметр 20 мм, шаг 10 мм
НА СКЛАДЕ:
60 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. BS-2010 | Винт ШВП диаметр 20 мм, шаг 10 мм (3D-модель).STEP
Скачать

Описание

Используется на станках с ЧПУ среднего формата в связке с гайкой ШВП SFU 2010 и держателем гаек MGD20, CNC модулей линейного перемещения, актуаторов малой и средней грузоподъемности.

   Продается отрезками кратными 1000 мм.
Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости.  Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.
Характеристики:
Диаметр 20 мм
Шаг 10 мм
Точность C7 (JIS)
Грузоподъемность дин. 1550 кгс
Вид холоднокатаный
Покрытие хром
Диаметр шариков 3.175 мм

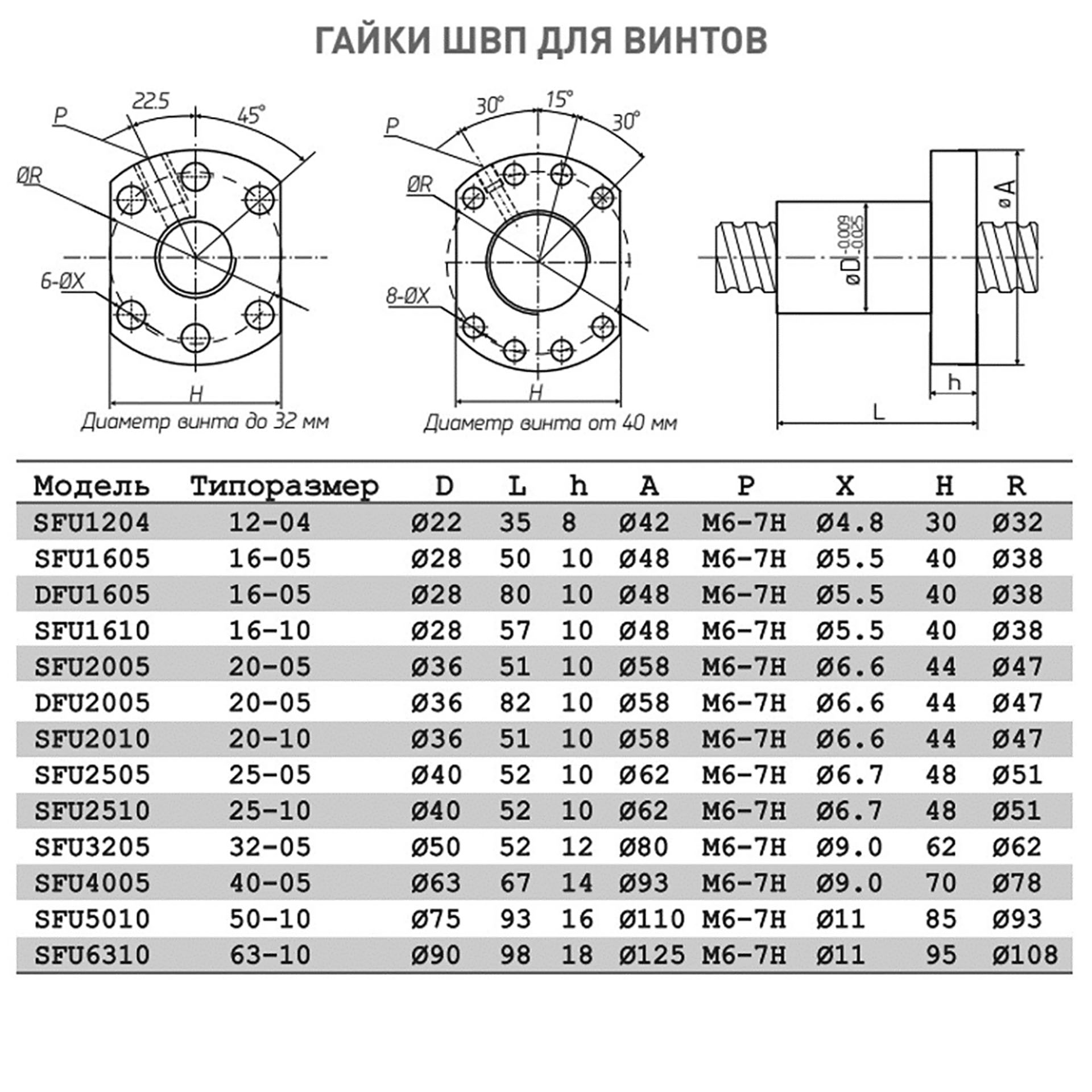

ШВП чертеж и гайки к ним.jpg

Характеристики

Шаг винта, мм:
 10
Тип изделия ШВП:
 Винт
Артикул гайки (для винта):
 SFU2010
Артикул:
 BS-2010
Длина профиля(макс), мм:
 3030
Вес, кг:
 2,1
