SFU2010 | Гайка ШВП 2010

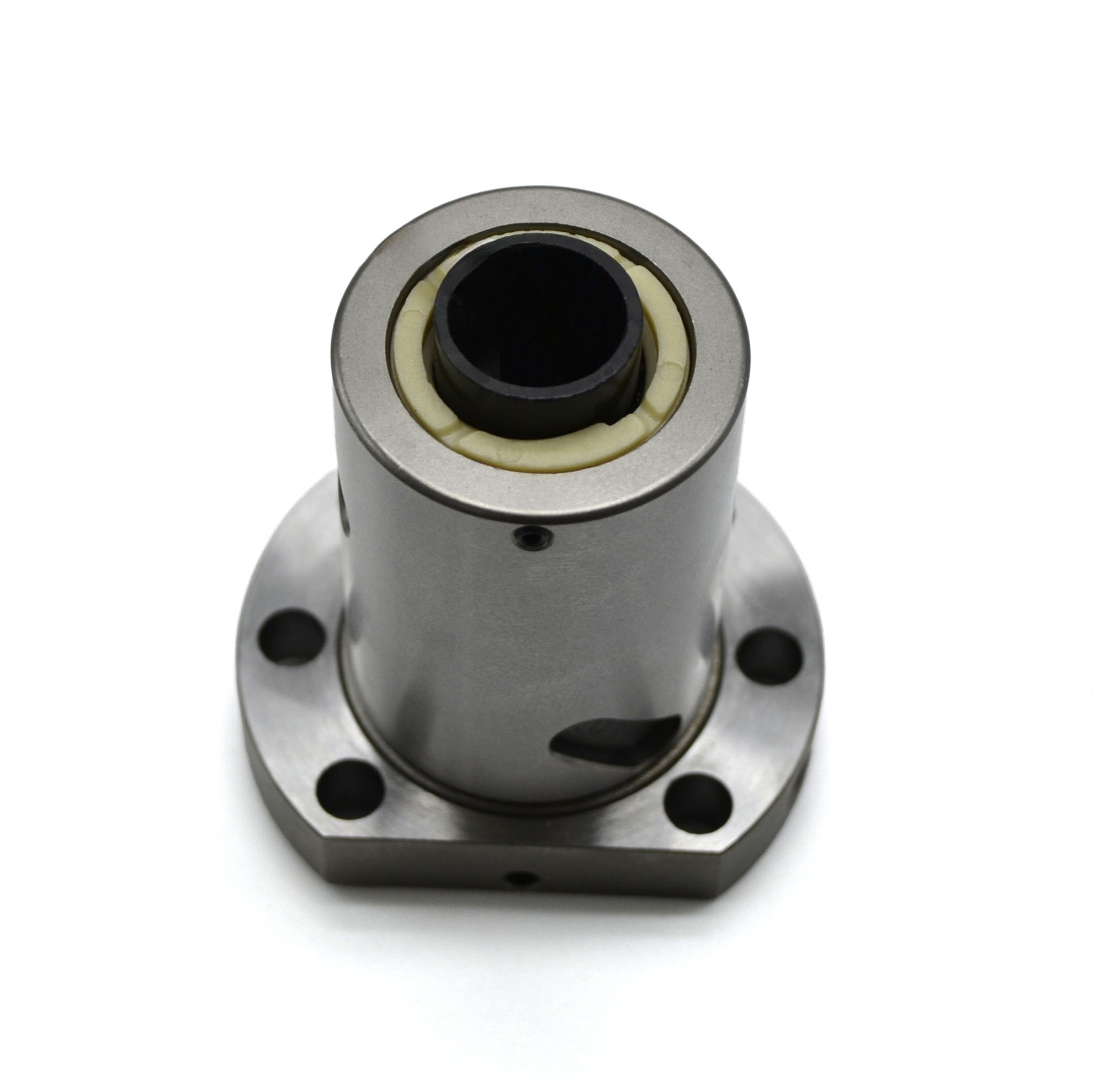

Гайка ШВП SFU2010

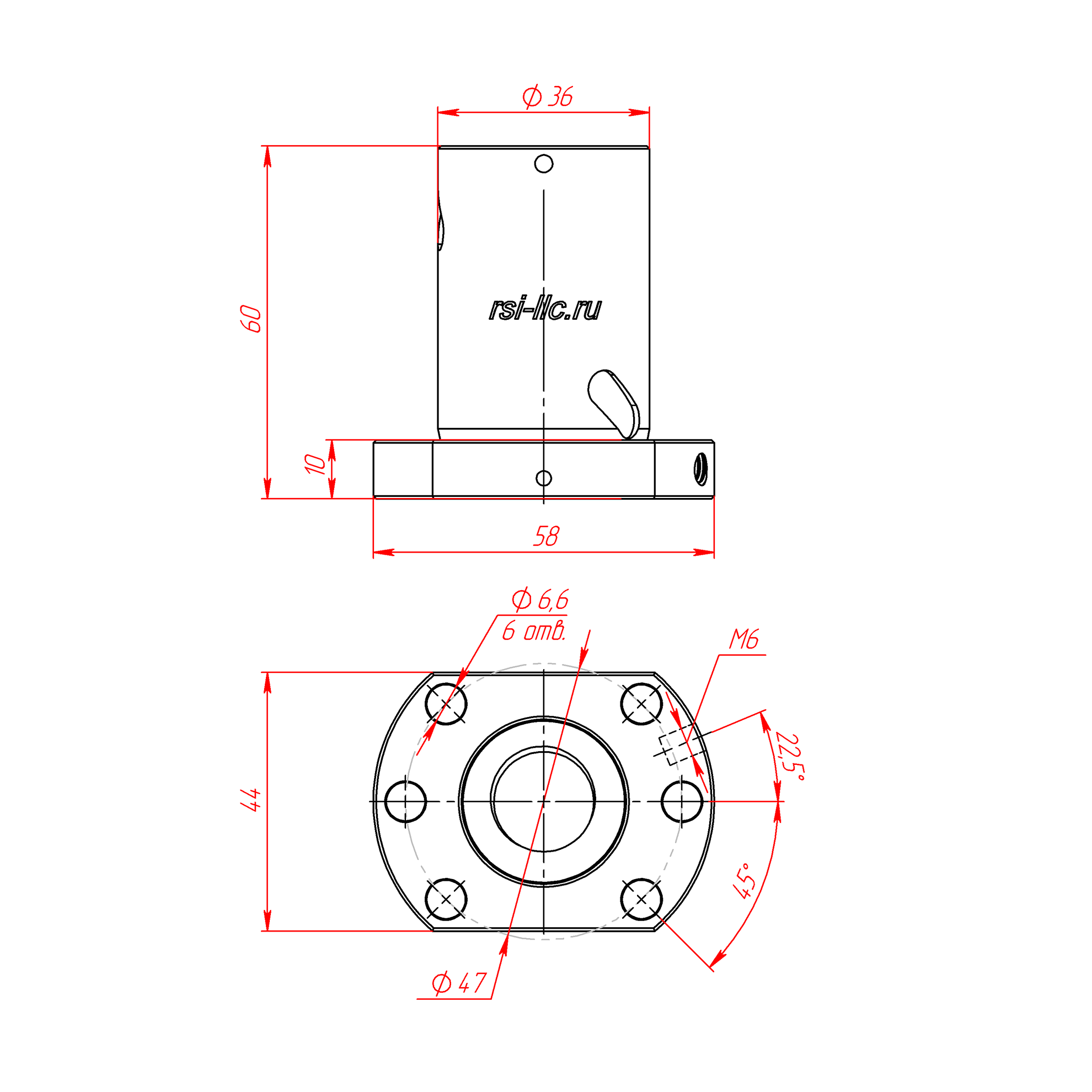

Чертеж SFU2010 гайки ШВП

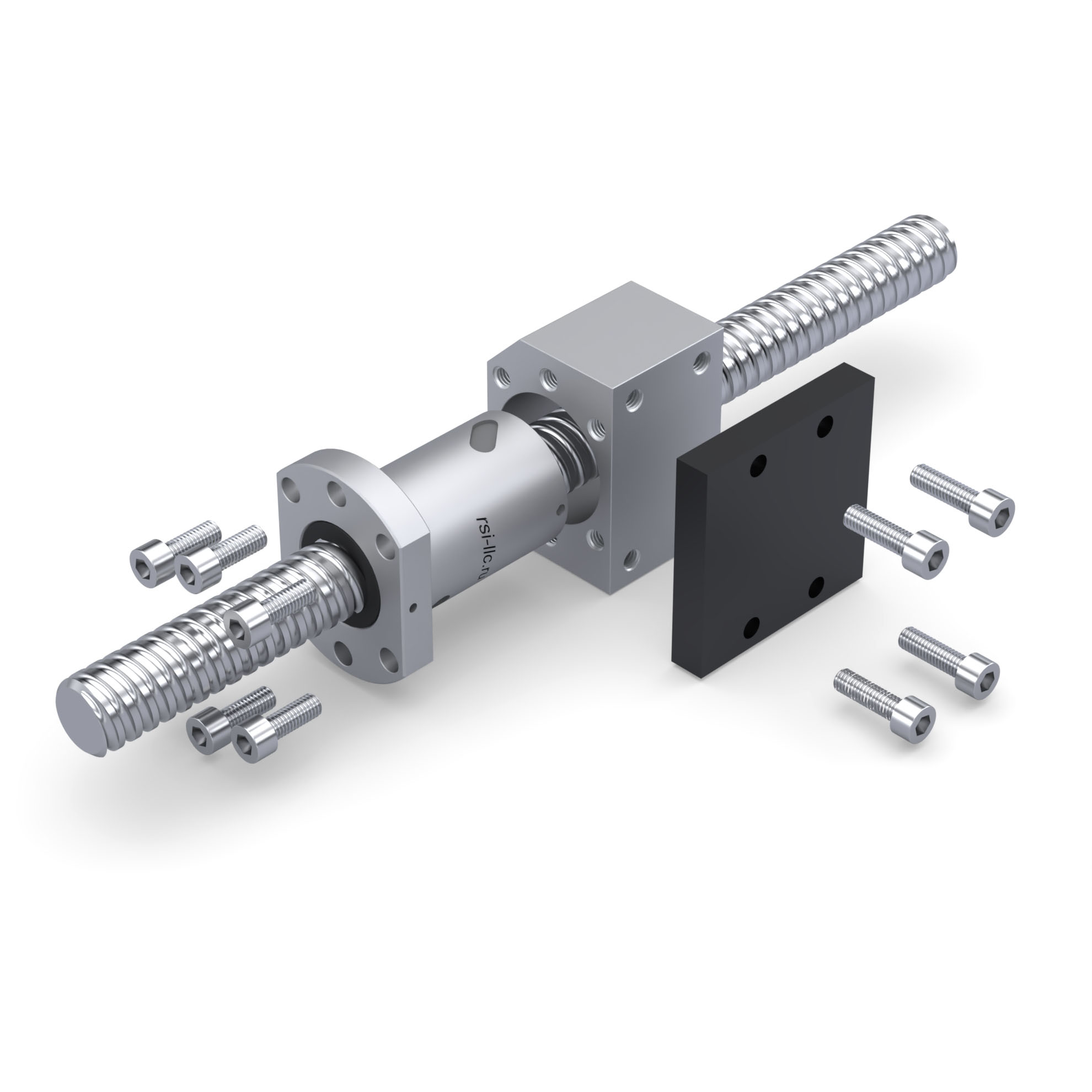

SFU2010 гайка ШВП в схеме сборкки с держателем гайки MGD20

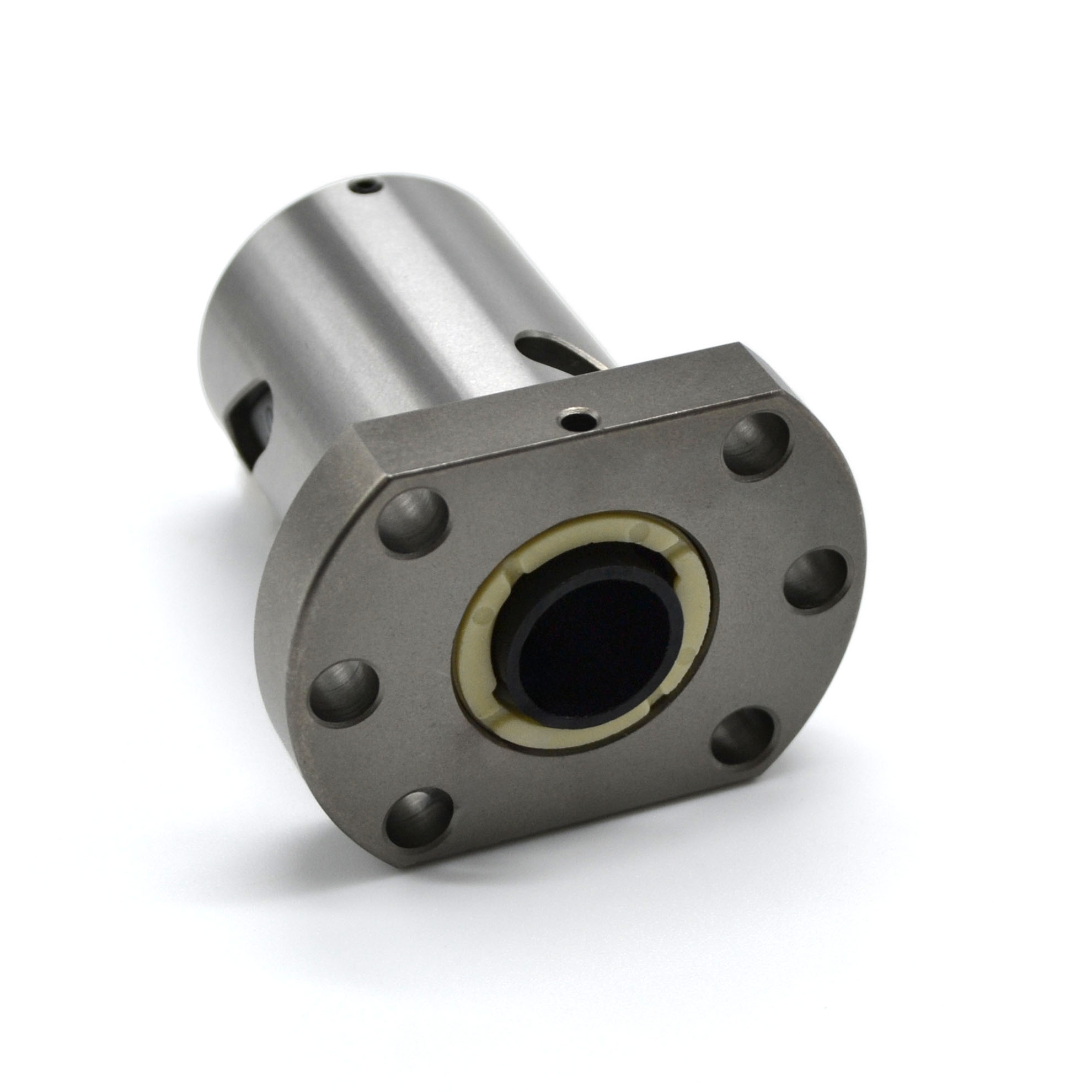

Гайка ШВП SFU2010 для винтов ШВП 2010

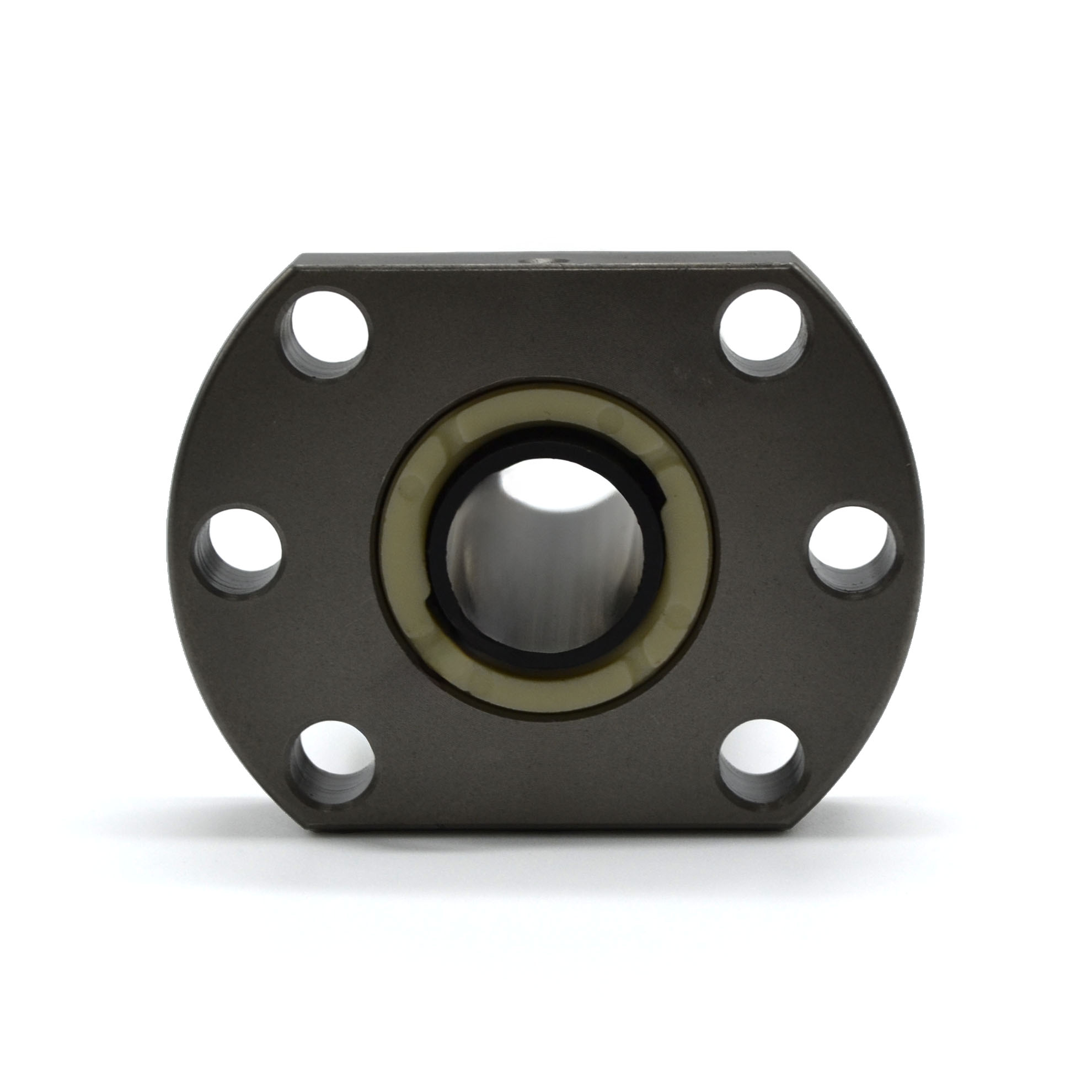

SFU2010 гайка ШВП под винт диаметром 20мм и шагом резьбы 10мм

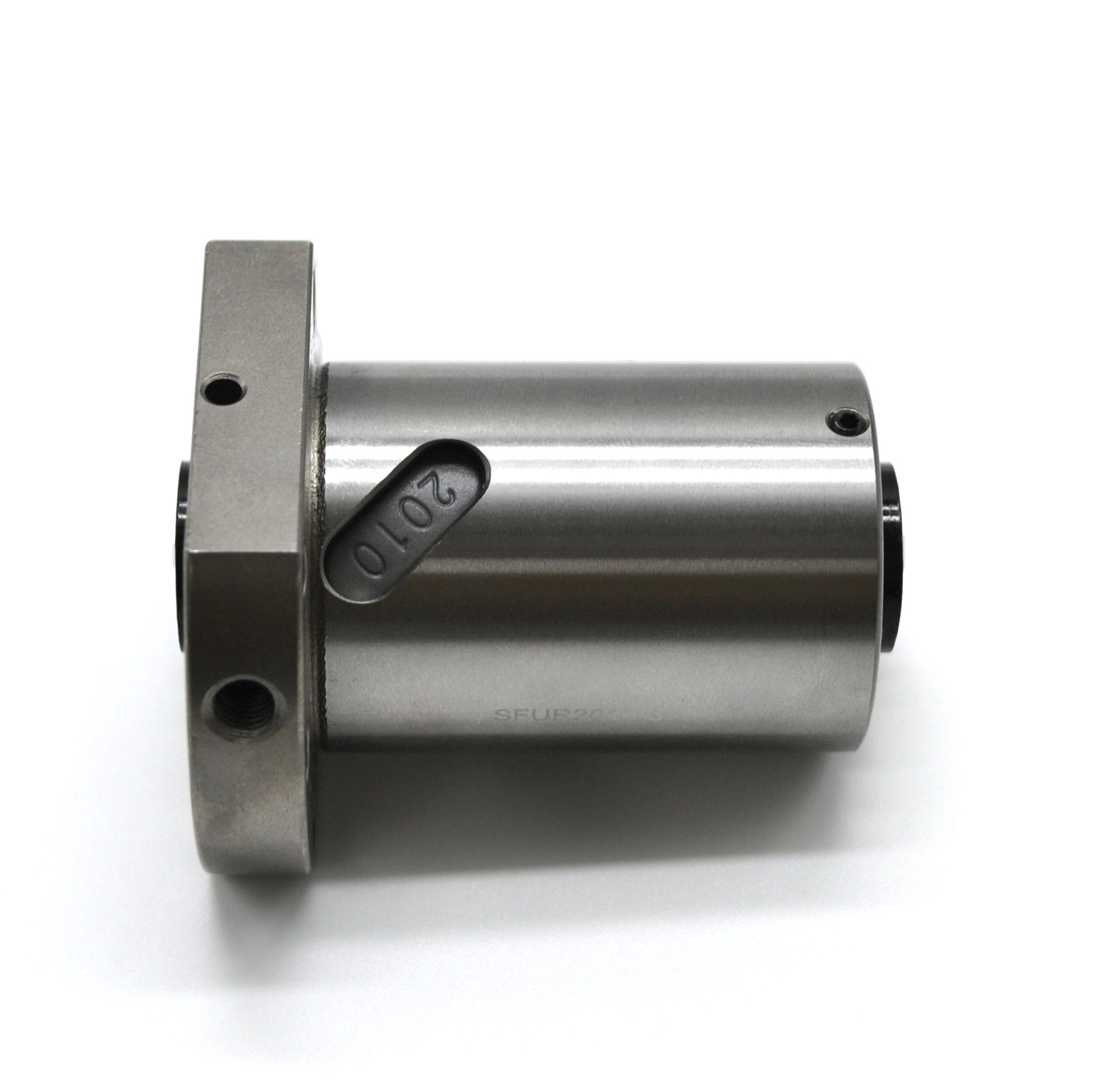

Гайка ШВП 2010 длиной 60мм

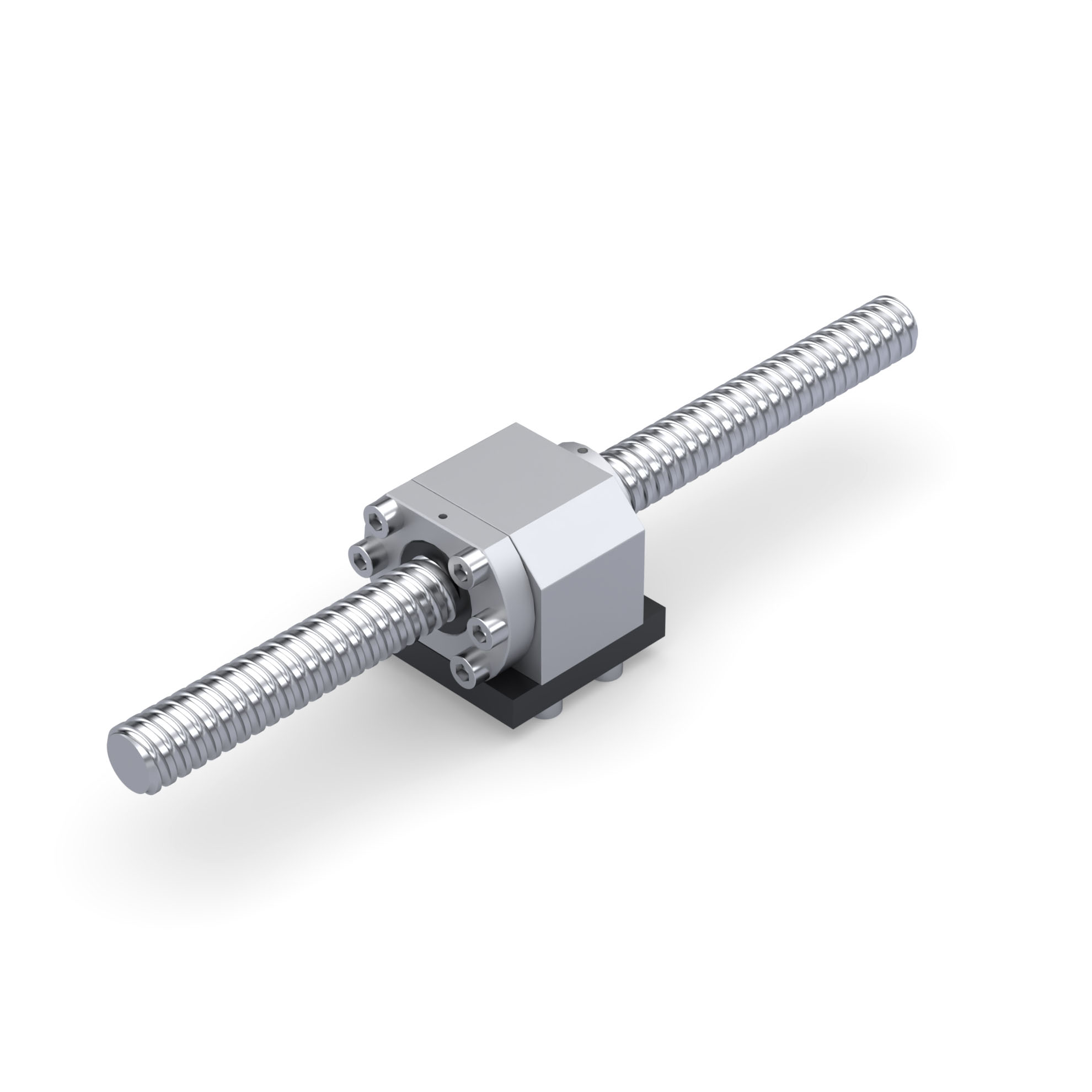

Гайка ШВП SFU2010 в сборе с винтом 2010

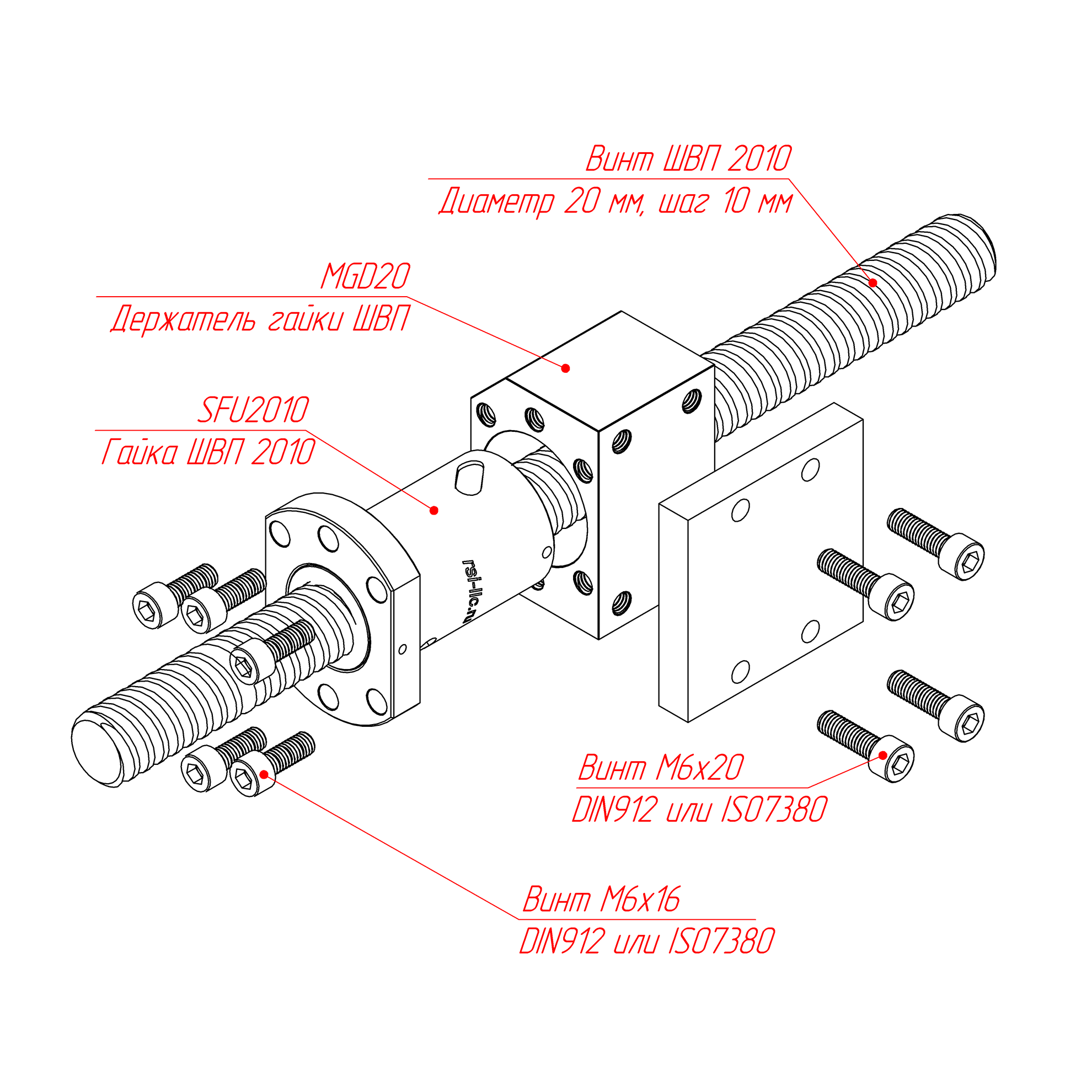

Схема сборки гайки ШВП SFU2010 с держателем гайки MGD20
2 145.00 руб. от 1 шт.
( -2 % )
2 102.10 РУБ.
от 2 шт.
( -4 % )
2 059.20 РУБ.
от 9 шт.
( -6 % )
2 016.30 РУБ.
от 20 шт.
( -8 % )
1 973.40 РУБ.
от 40 шт.
( -10 % )
1 930.50 РУБ.
от 60 шт.
( -12 % )
1 887.60 РУБ.
от 75 шт.
RSI
добавить
Наличие SFU2010 | Гайка ШВП 2010
НА СКЛАДЕ:
50 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. SFU2010 | Гайка ШВП 2010 (3D-модель).STEP
Скачать
2. SFU2010 | Гайка ШВП 2010 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 2010 диаметром 20 мм с шагом 10 мм.
Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ. Износостойкая и долговечная.
Характеристики:
Типоразмер 20-10
Диаметр шариков 3.175 мм
Грузоподъемность дин. 1550 кгс
Грузоподъемность стат. 3875 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 39 кгс/мкм
ШВП чертеж и гайки к ним.jpg

Характеристики

Шаг винта, мм:
 10
Модель ШВП:
 SFU2010-2/3
Жёсткость гайки, кгс/мкм:
 38
Диаметр шарика, мм:
 3.175
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-2010
Артикул:
 SFU2010
Вес, кг:
 0.32
Статическая грузоподъемность, Н:
 3875
Динамическая грузоподъемность, Н:
 1551

Комплекты сопутствующих крепежных элементов для арт. SFU2010

▼
К гайке ШВП
Вариант 1
▼
руб./комлпект.
1. Винт М6х16 DIN912 (полуцилиндр) кл. пр. 8.8 - 6 шт.
добавить комплект
( в наличии )
6 шт.
