SFS2020 | Гайка ШВП 2020

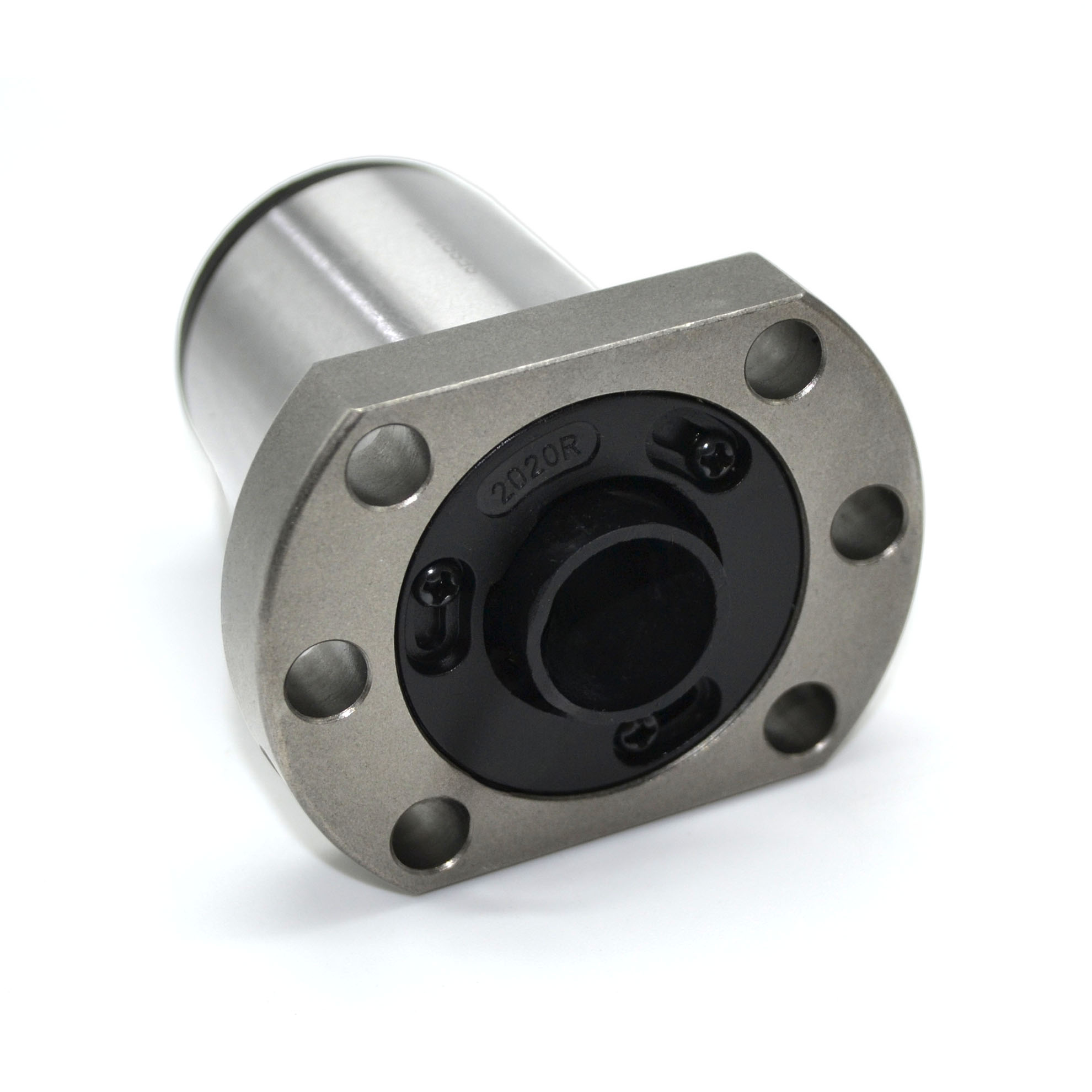

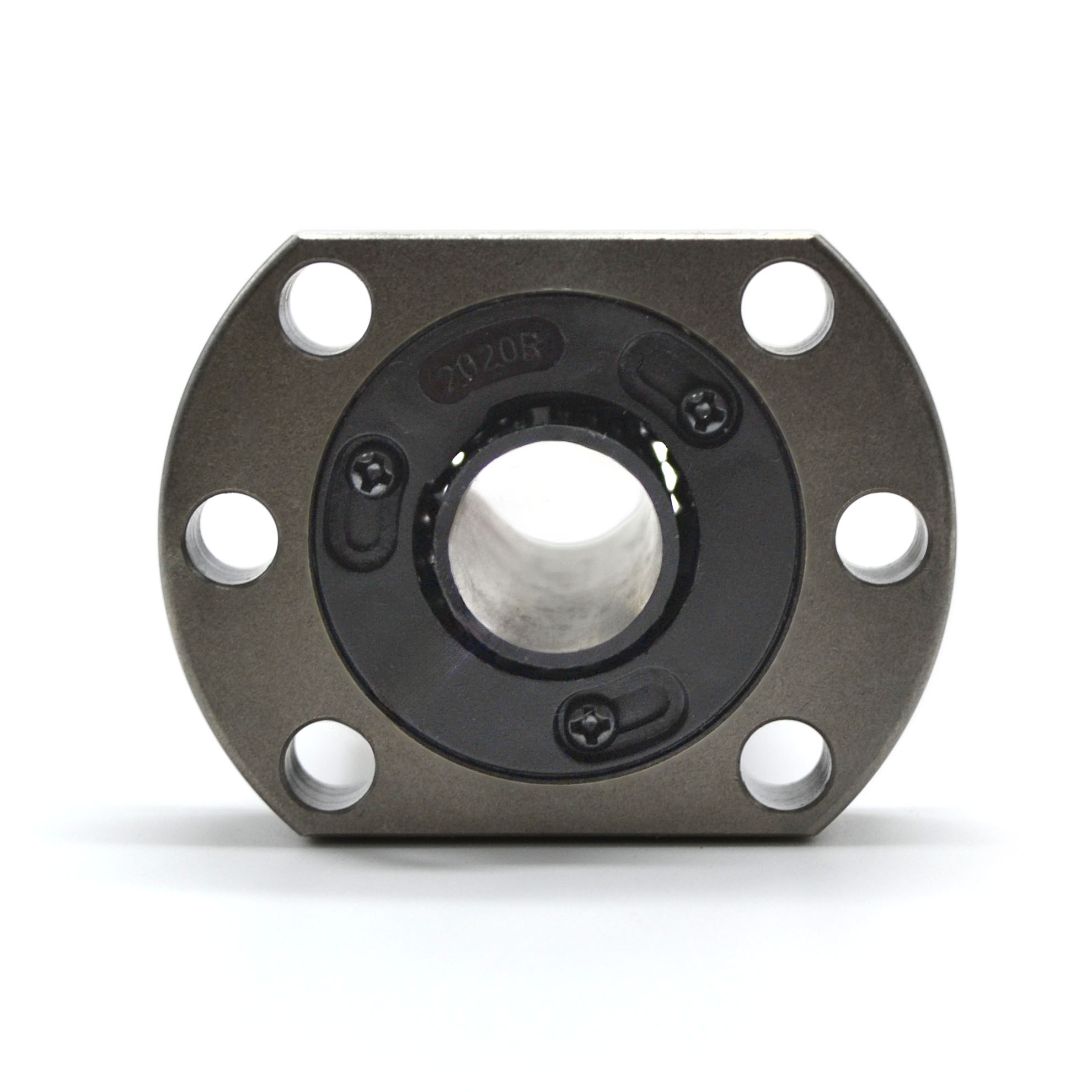

Гайка ШВП SFS2020

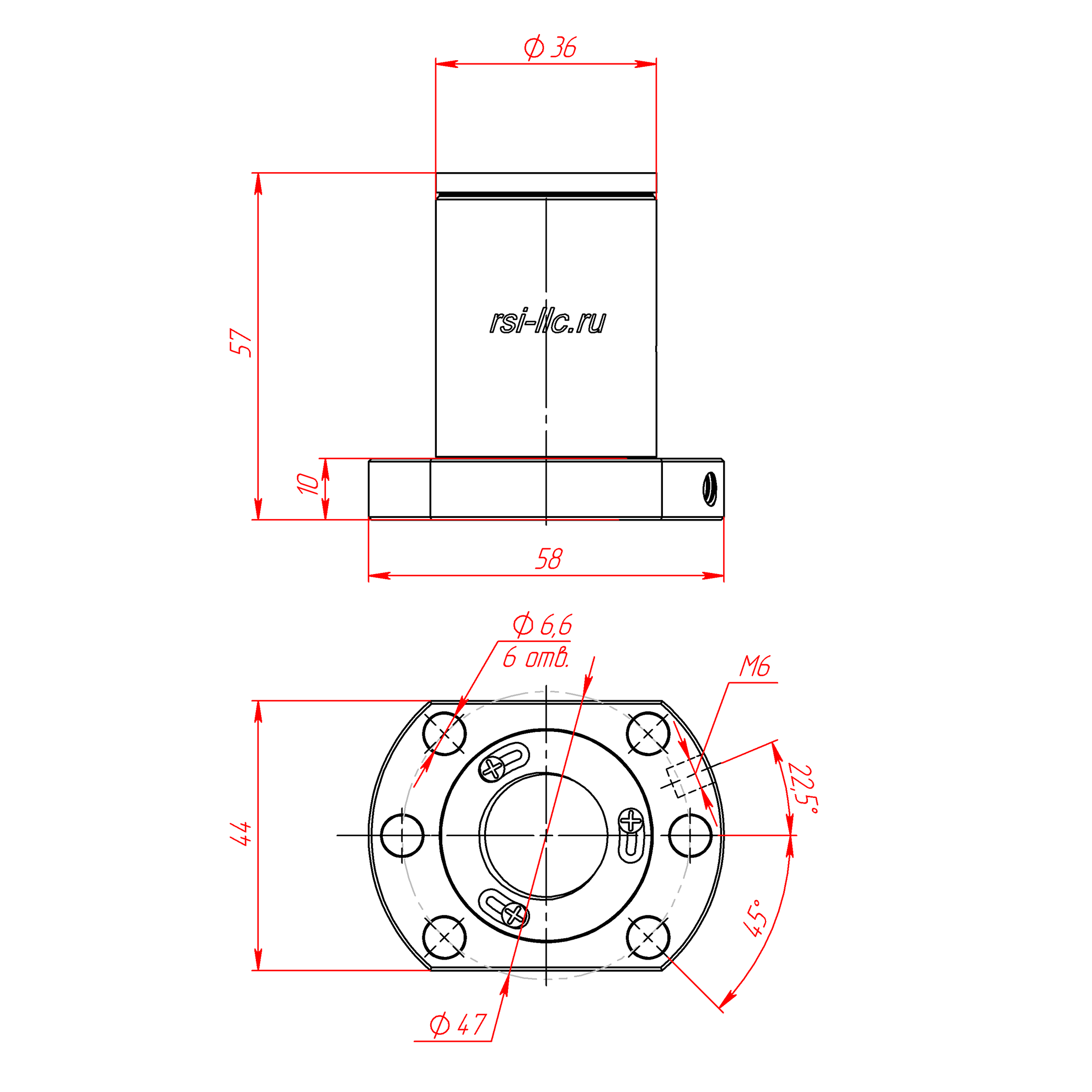

Чертеж гайки ШВП SFS2020

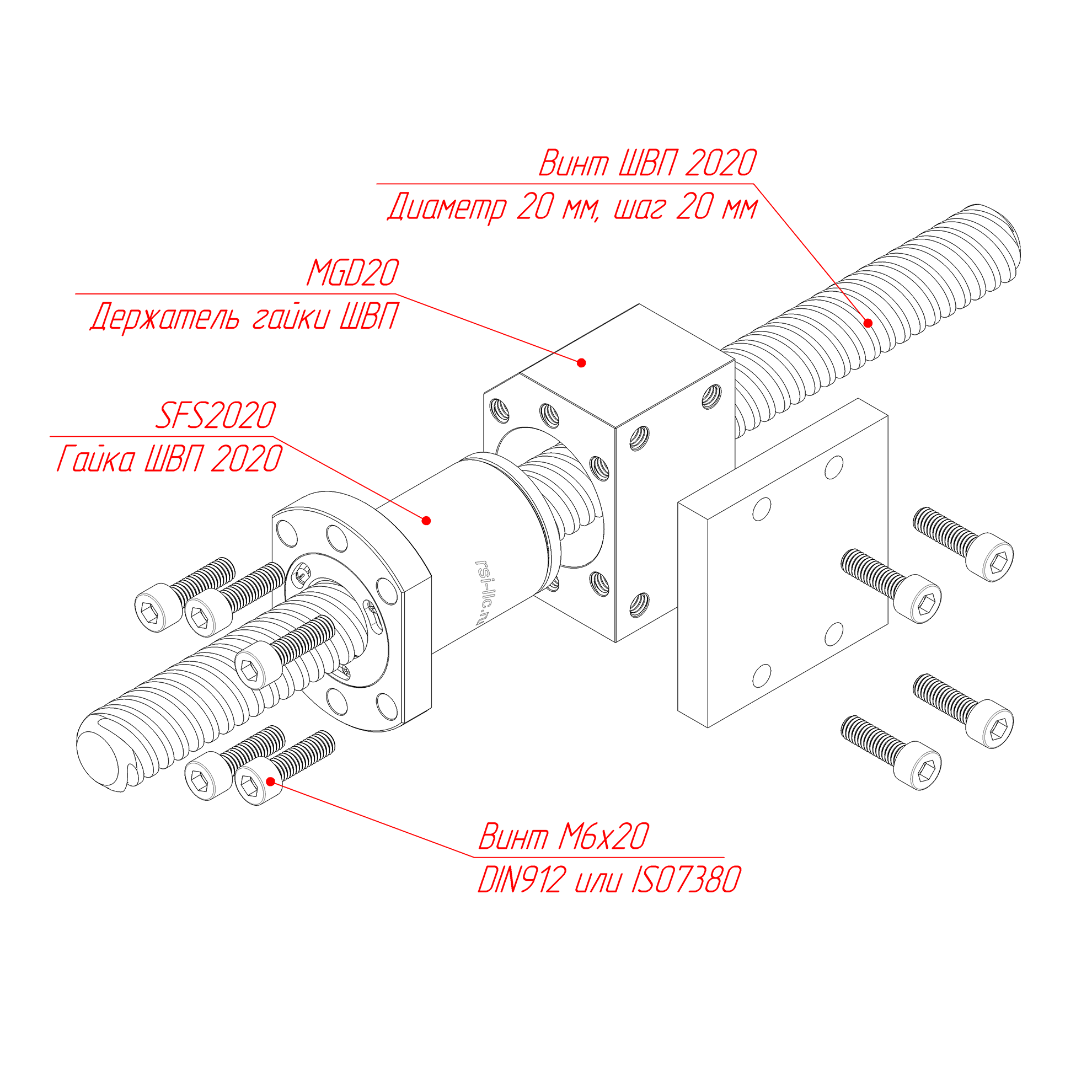

Схема сборки гайки ШВП с винтом ШВП 2020
SFS2020 | Гайка ШВП 2020 изображение 3
Гайка шарико-винтовой передачи на винт 2020 сталь, пластик

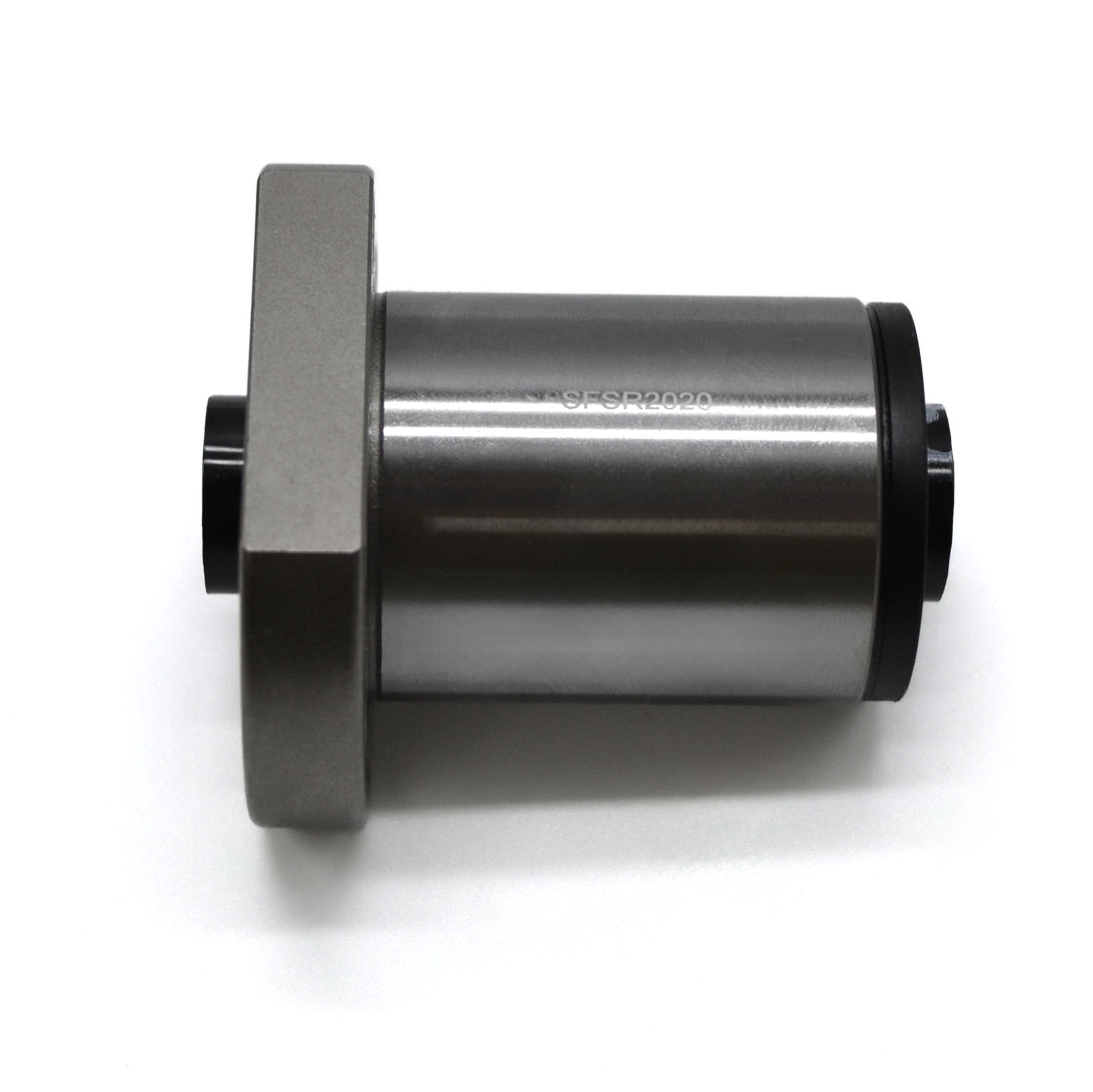

Стальная гайка SFS2020 для шарико-винтовой передачи

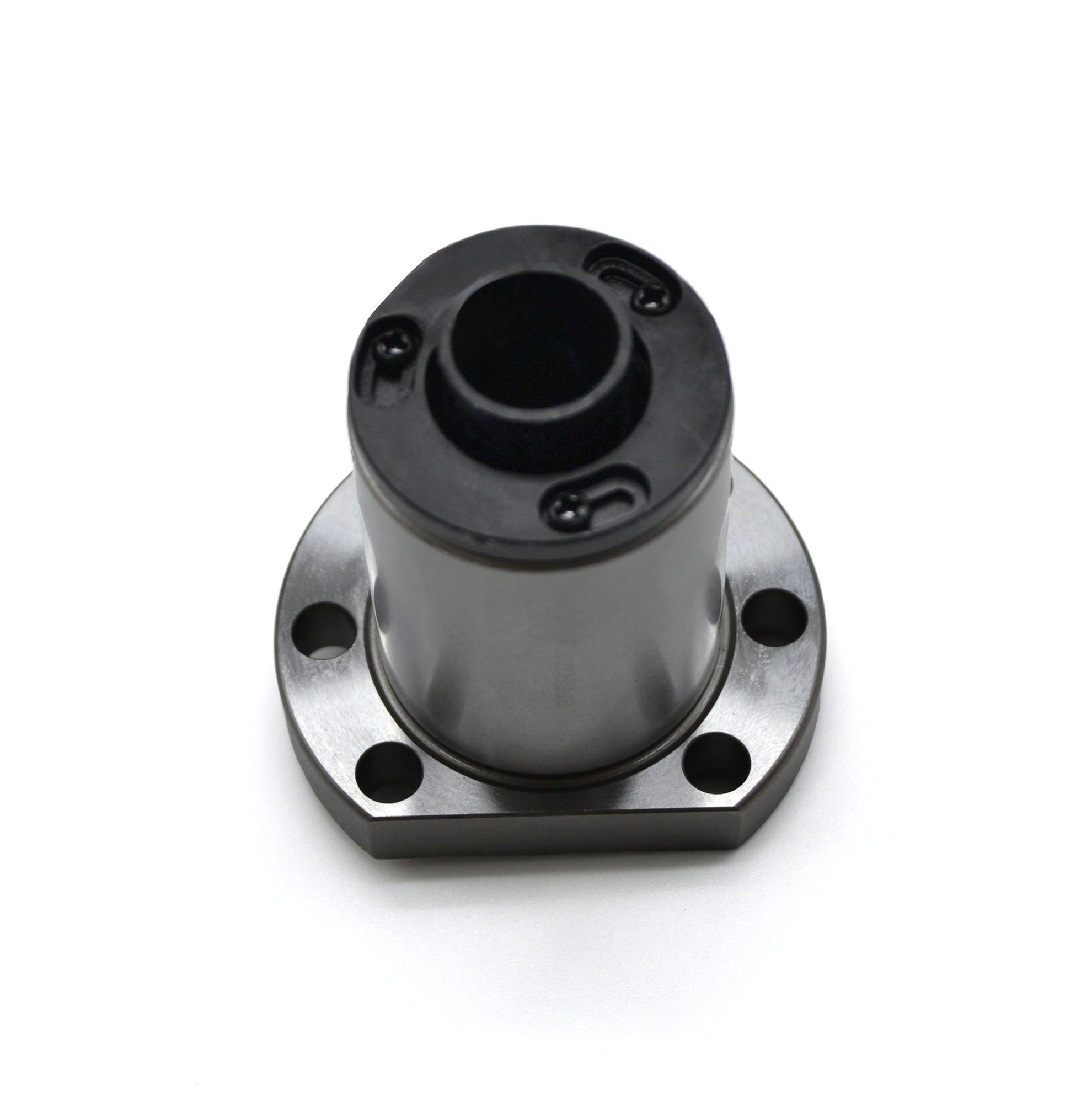

Гайка ШВП SFS2020 из стали

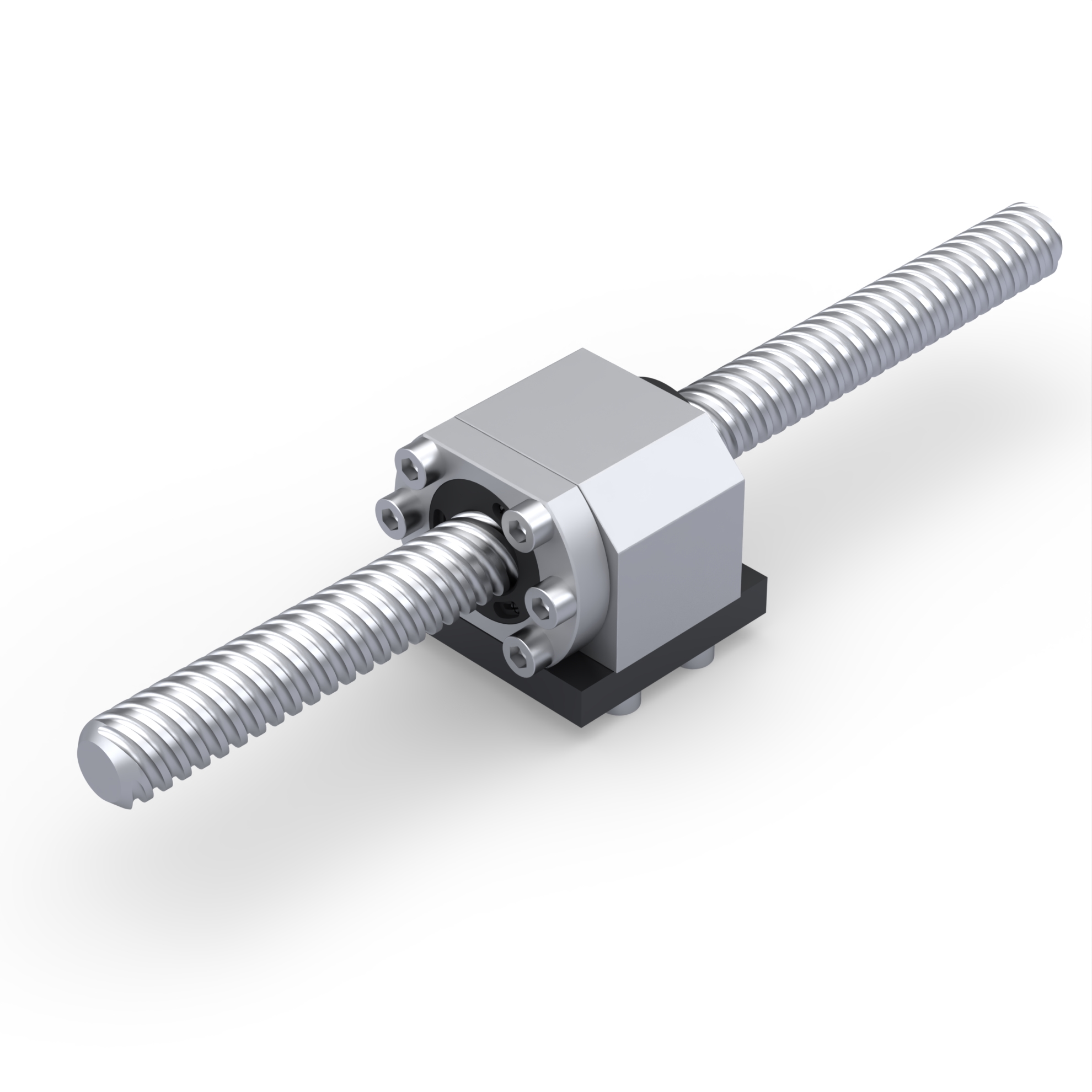

Гайка ШВП SFS2020 с винтом ШВП 2020 в сборе

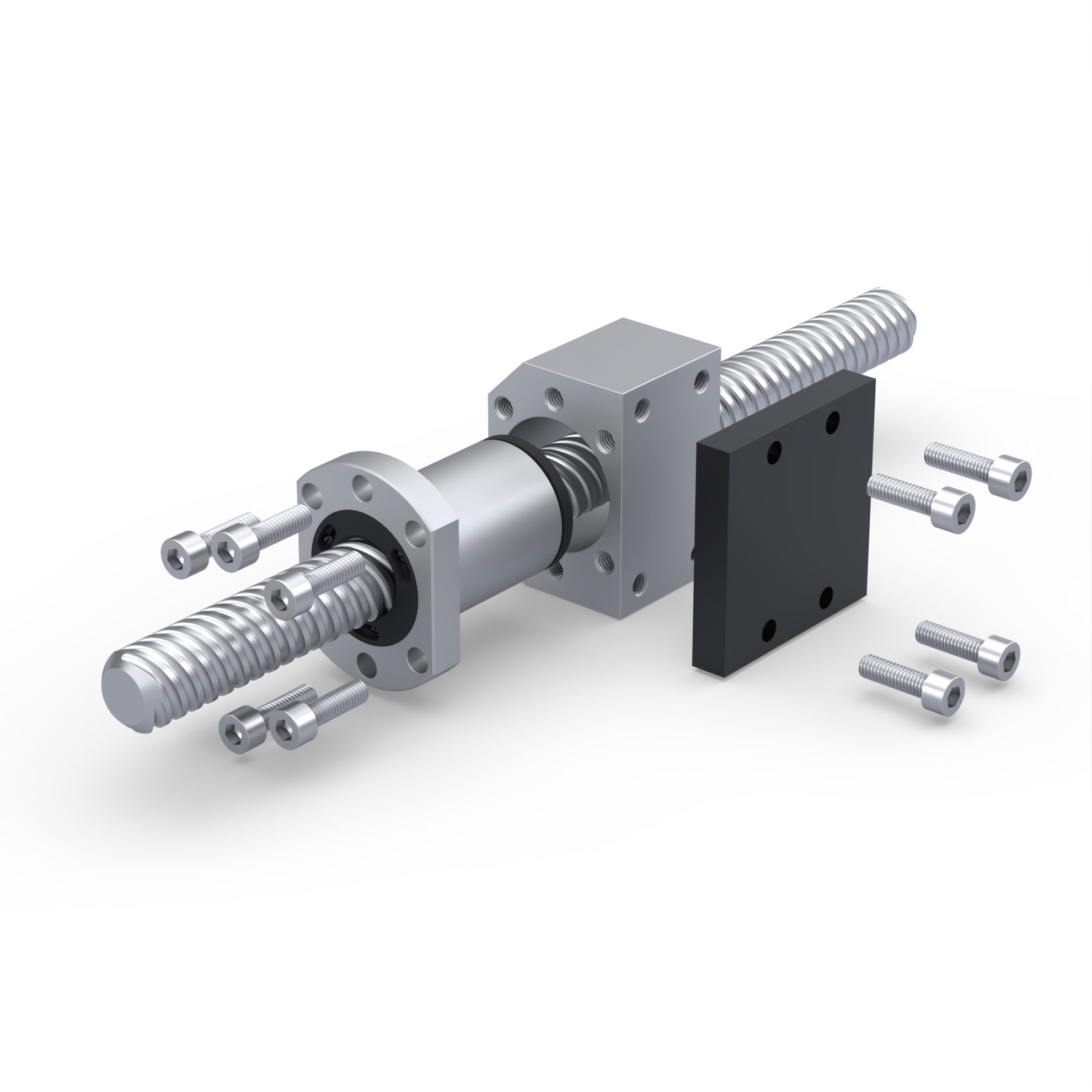

Сборка гайки с винтом ШВП 2020
3 250.00 руб. от 1 шт.
( -2 % )
3 185.00 РУБ.
от 2 шт.
( -4 % )
3 120.00 РУБ.
от 6 шт.
( -6 % )
3 055.00 РУБ.
от 15 шт.
( -8 % )
2 990.00 РУБ.
от 25 шт.
( -10 % )
2 925.00 РУБ.
от 40 шт.
( -12 % )
2 860.00 РУБ.
от 50 шт.
RSI
добавить
Наличие SFS2020 | Гайка ШВП 2020
НА СКЛАДЕ:
30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. SFS2020 | Гайка ШВП 2020 (3D-модель).STEP
Скачать
2. SFS2020 | Гайка ШВП 2020 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 2020 диаметром 20 мм с шагом 20 мм.
Гайка ШВП обеспечивает точное и плавное перемещение, что вместе с низким стартовым моментом и высокой жесткостью системы в целом, приводит к низкому шуму хода и повышенному сроку службы. Наиболее распространены при производстве станков небольших форматов.

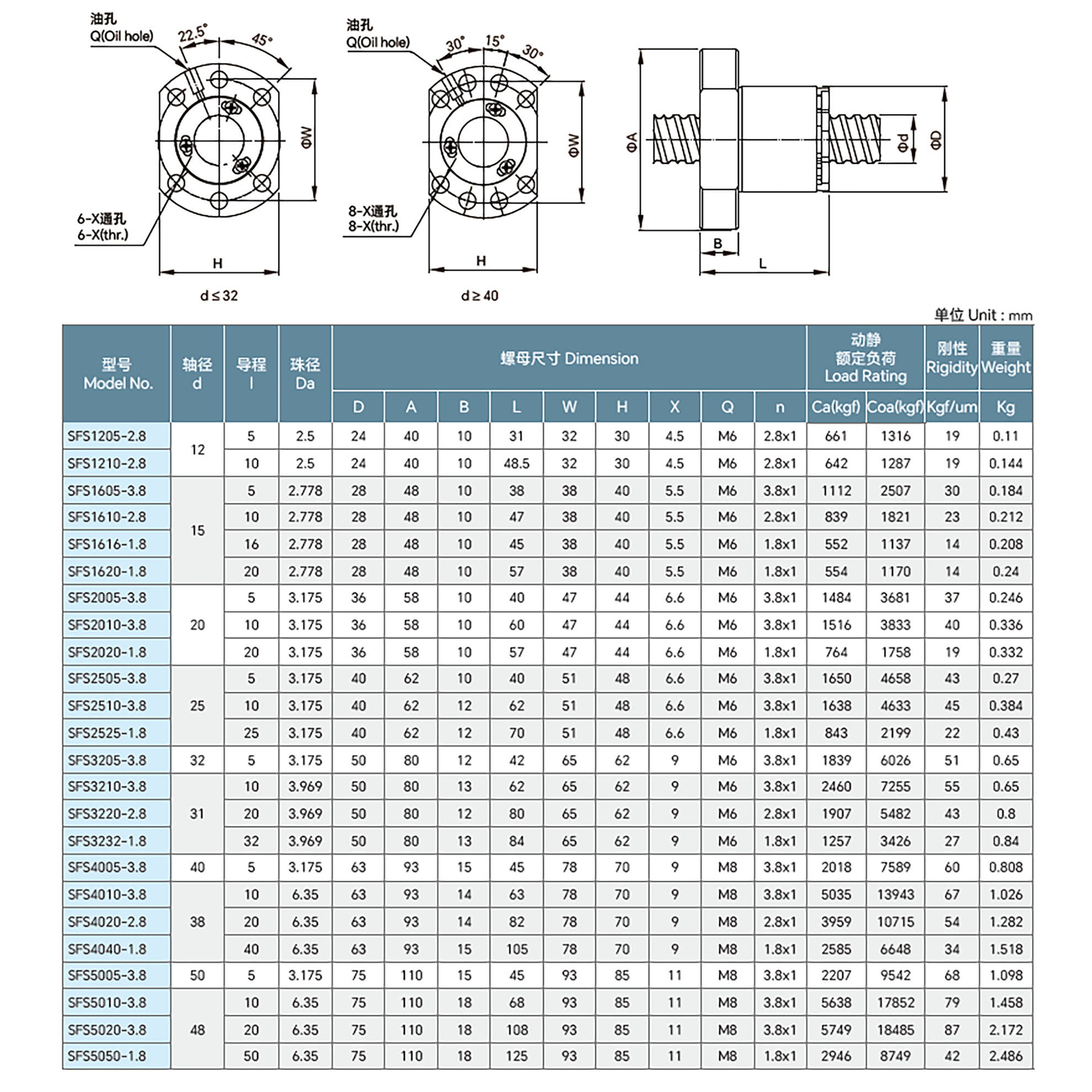

Характеристики:
Типоразмер 20-20
Диаметр шариков 3.175 мм
Грузоподъемность дин. 764 кгс
Грузоподъемность стат. 1758 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 19 кгс/мкм

Характеристики

Шаг винта, мм:
 20
Модель ШВП:
 SFS2020-1.8
Жёсткость гайки, кгс/мкм:
 19
Диаметр шарика, мм:
 3.175
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-2020
Артикул:
 SFS2020
Вес, кг:
 0.332
Статическая грузоподъемность, Н:
 1758
Динамическая грузоподъемность, Н:
 764

Комплекты сопутствующих крепежных элементов для арт. SFS2020

▼
К гайке ШВП
Вариант 1
▼
руб./комлпект.
1. Винт М6х20 DIN912 (полуцилиндр) кл. пр. 8.8 - 6 шт.
добавить комплект
( в наличии )
6 шт.
