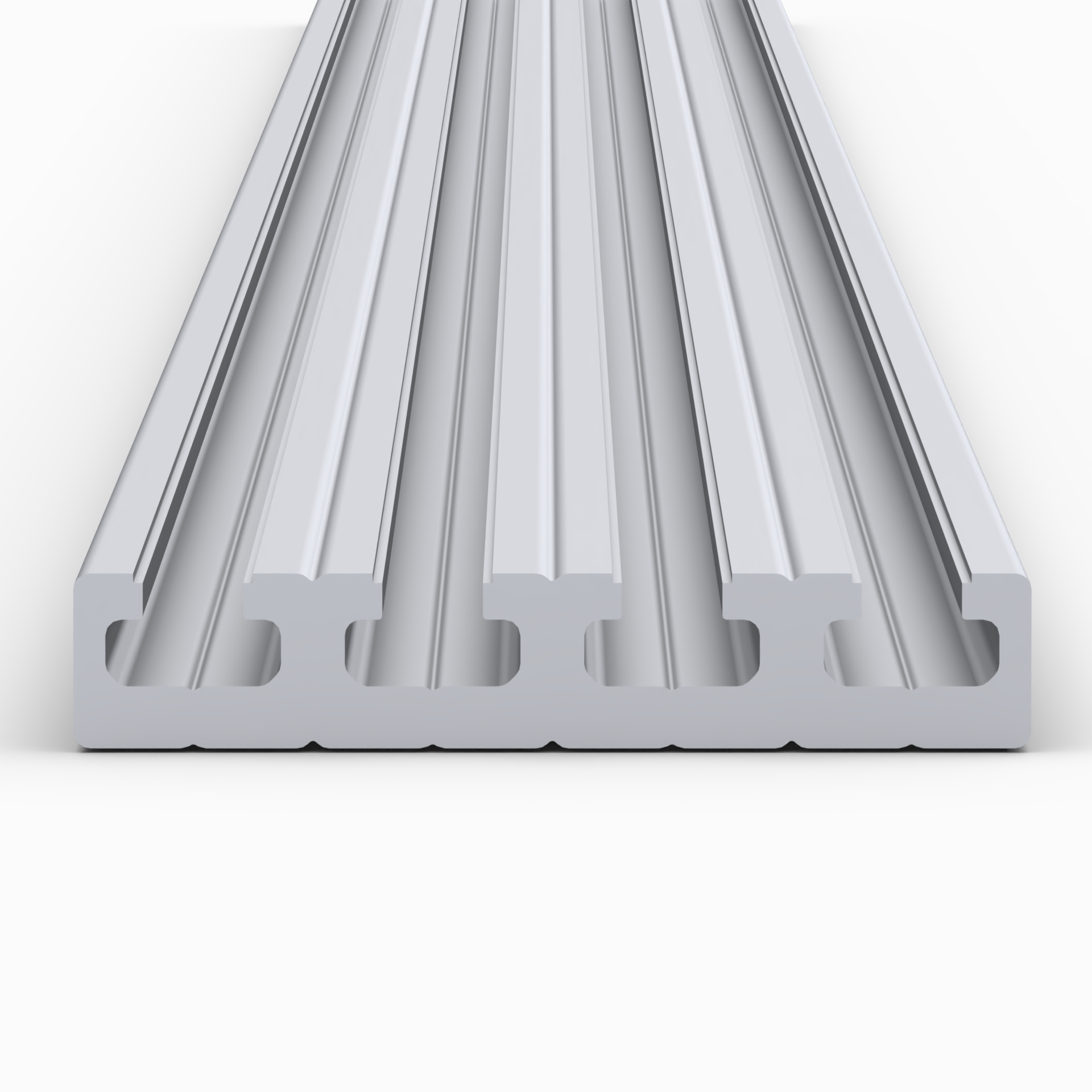

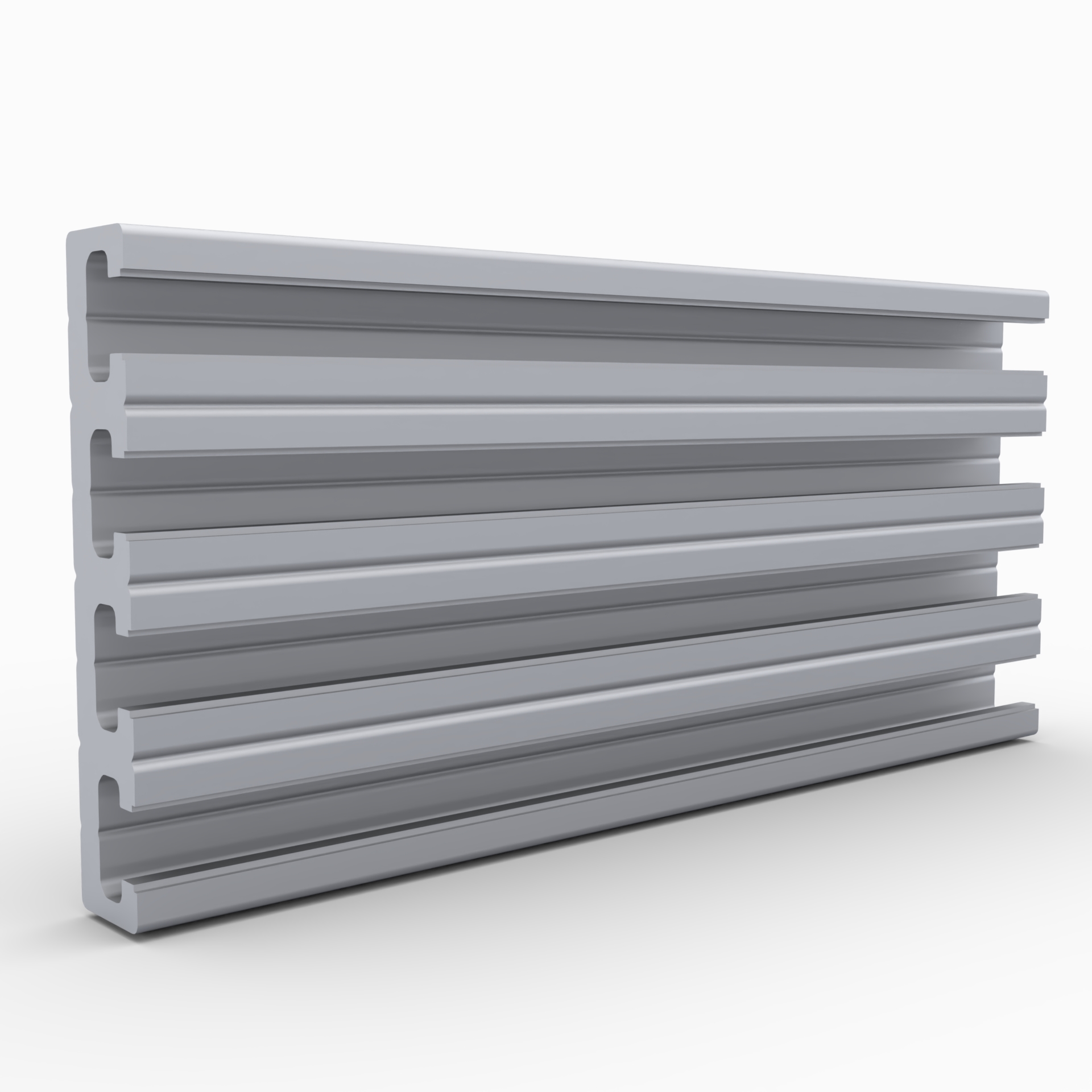

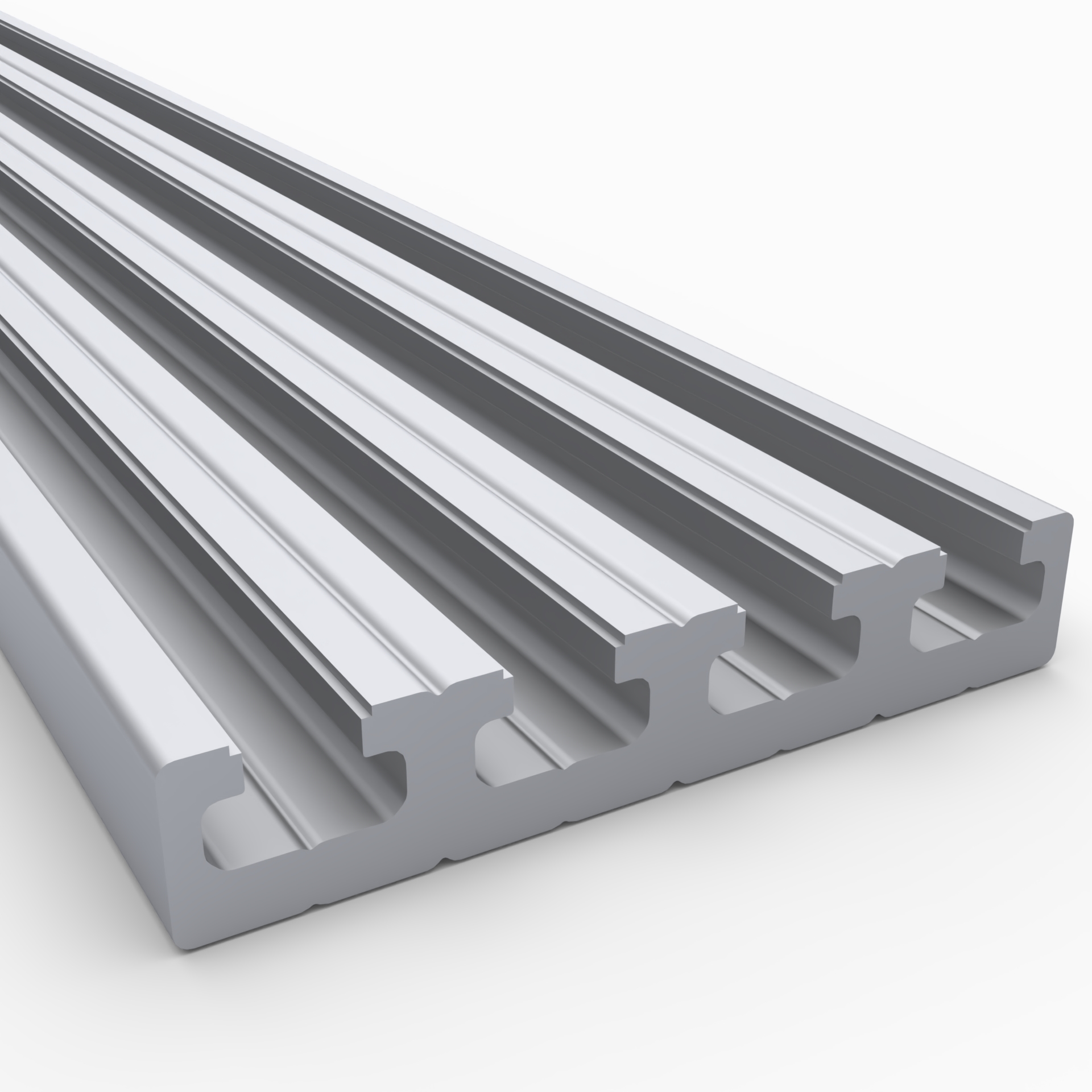

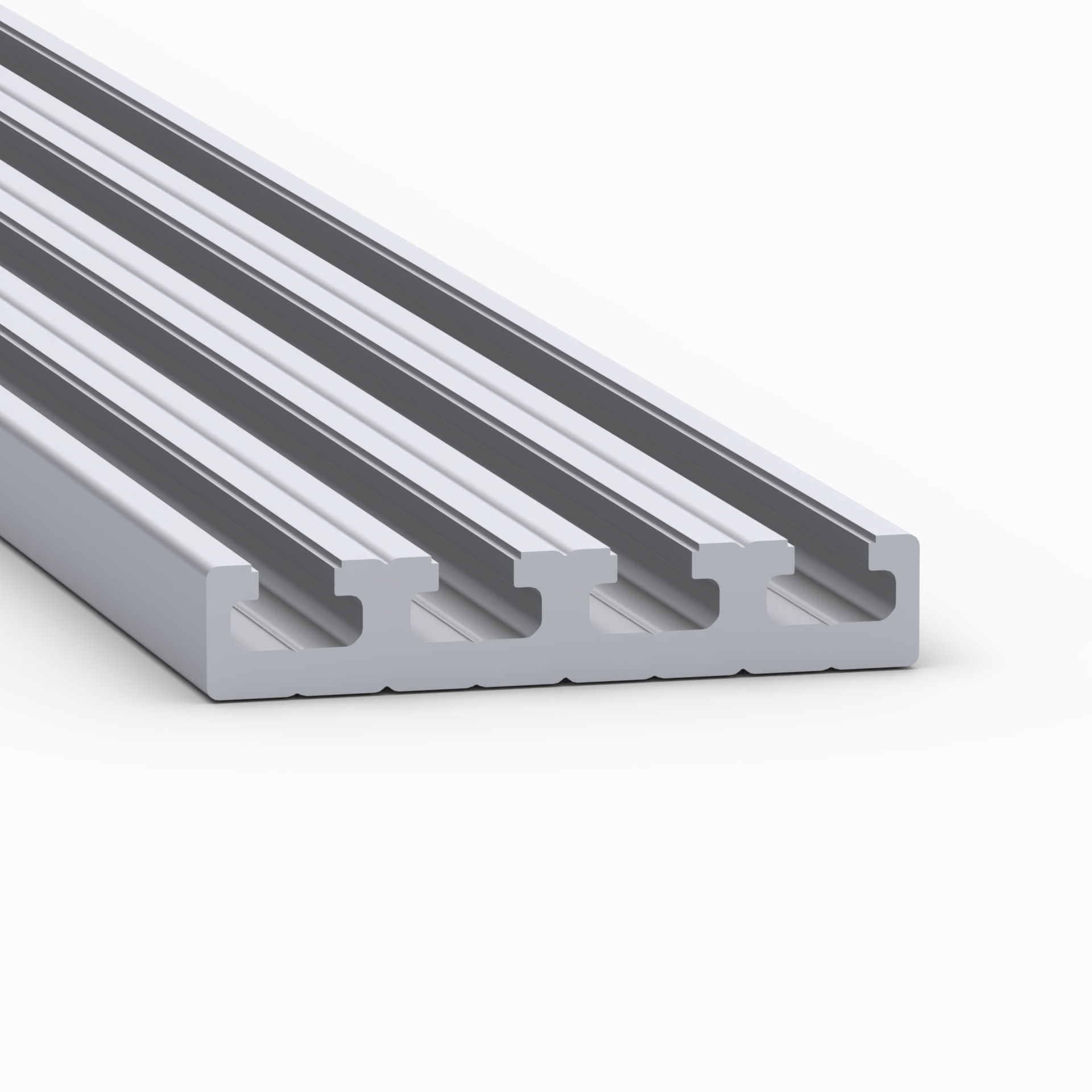

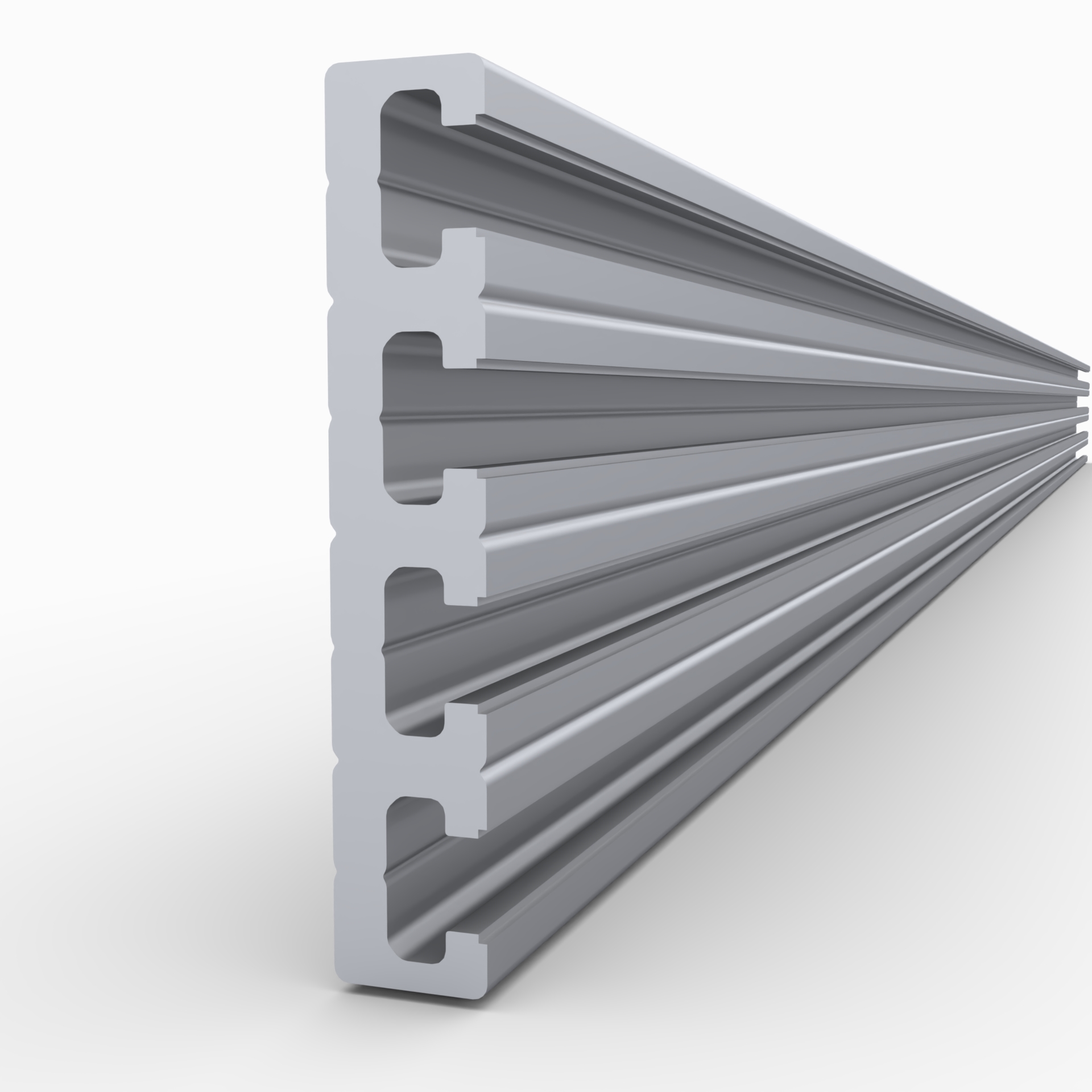

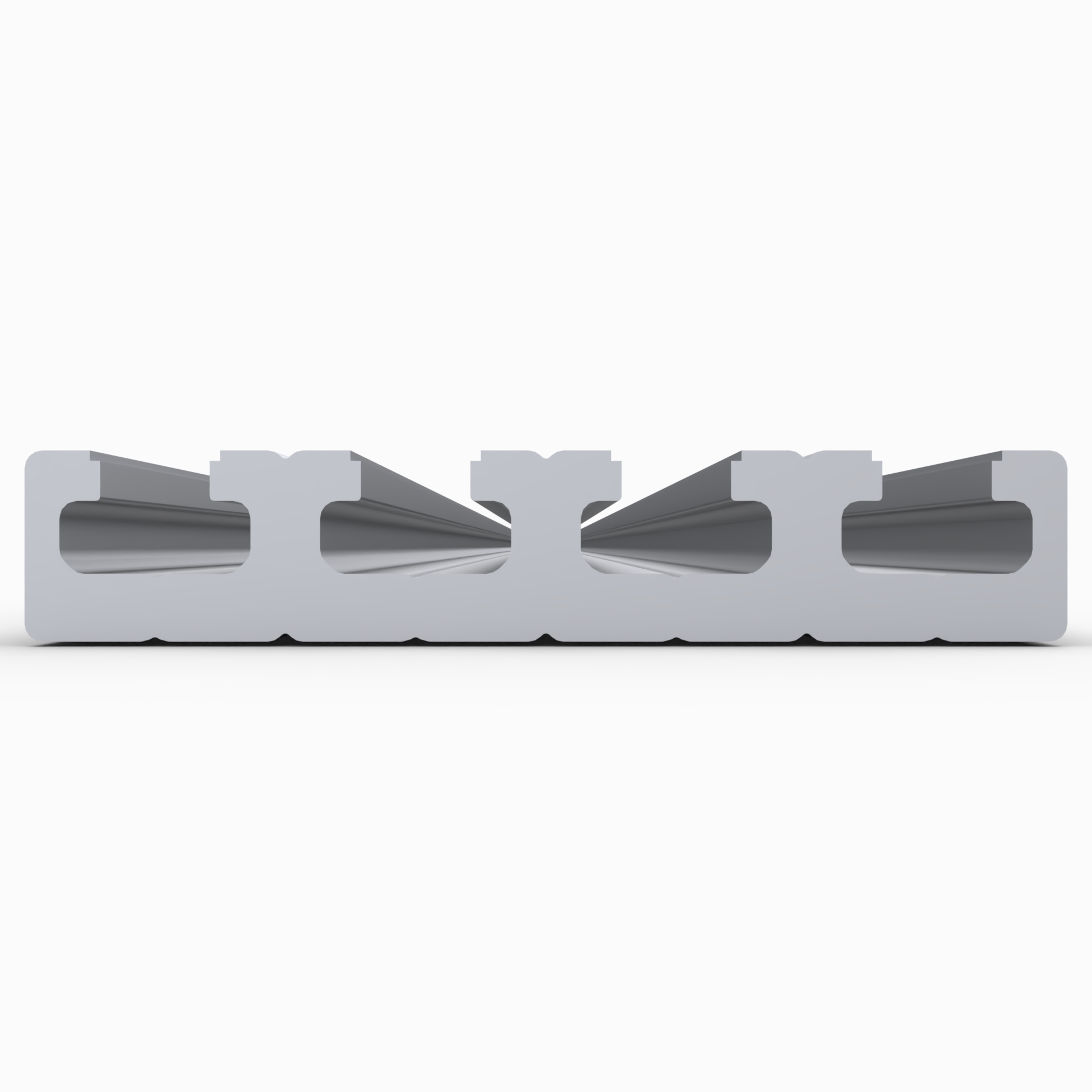

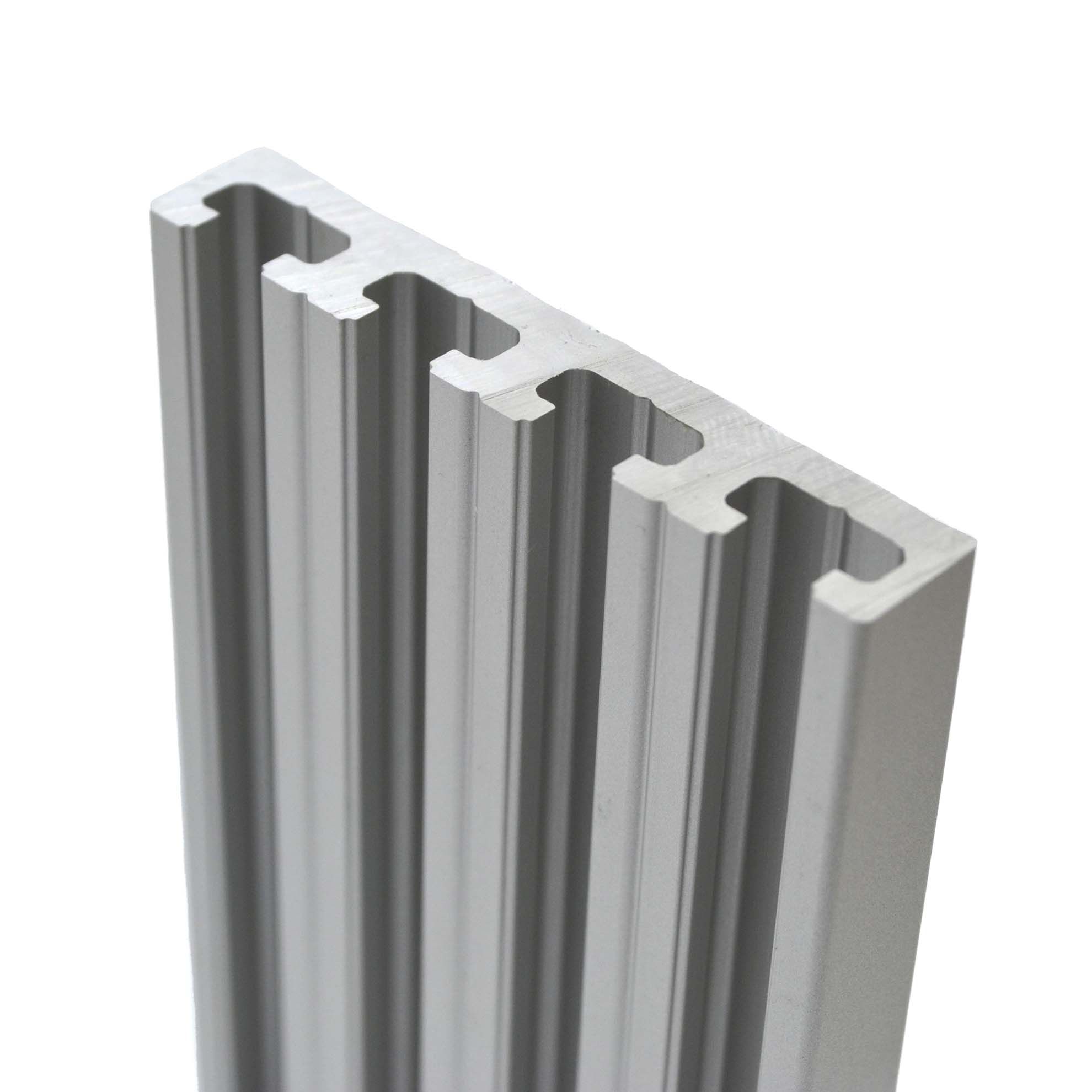

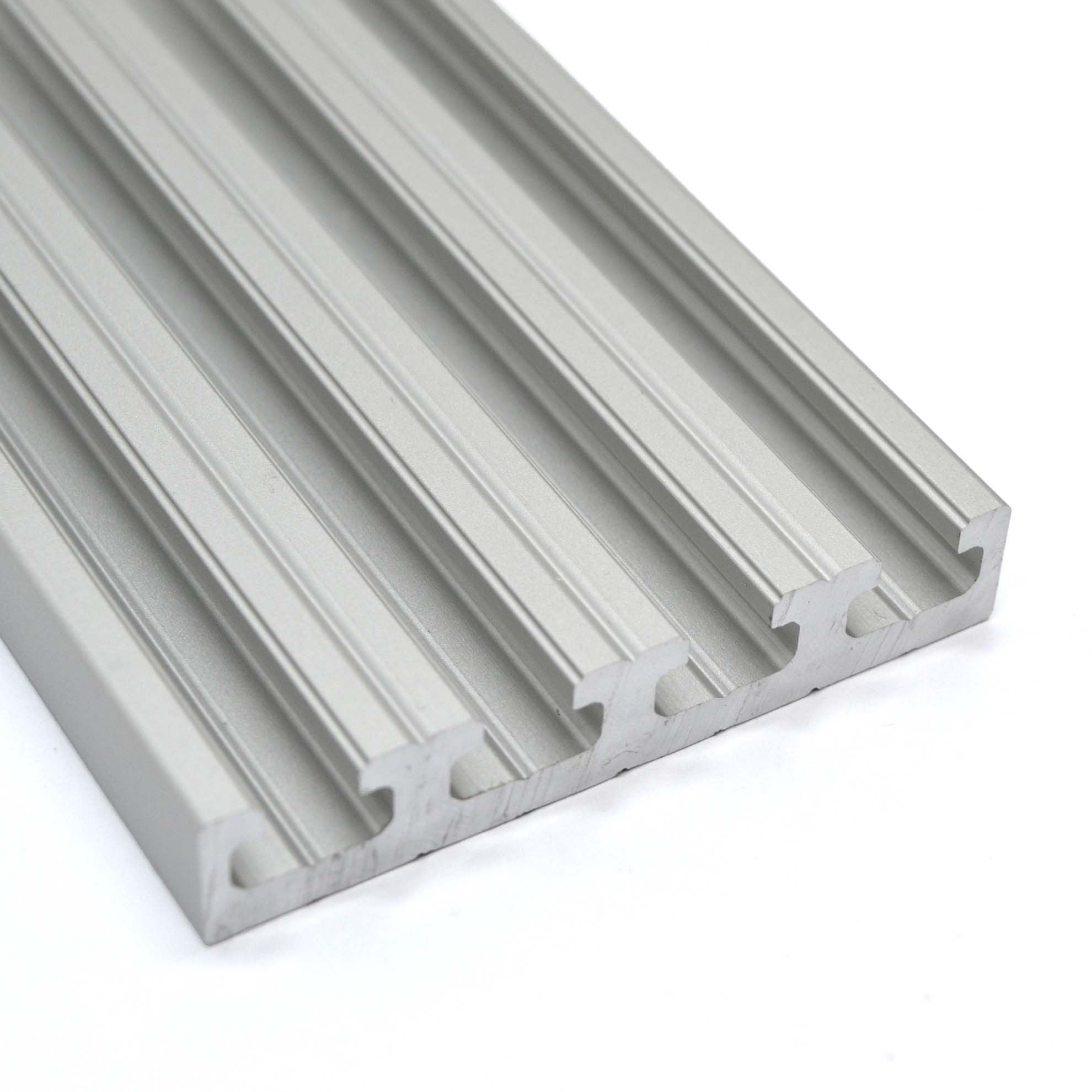

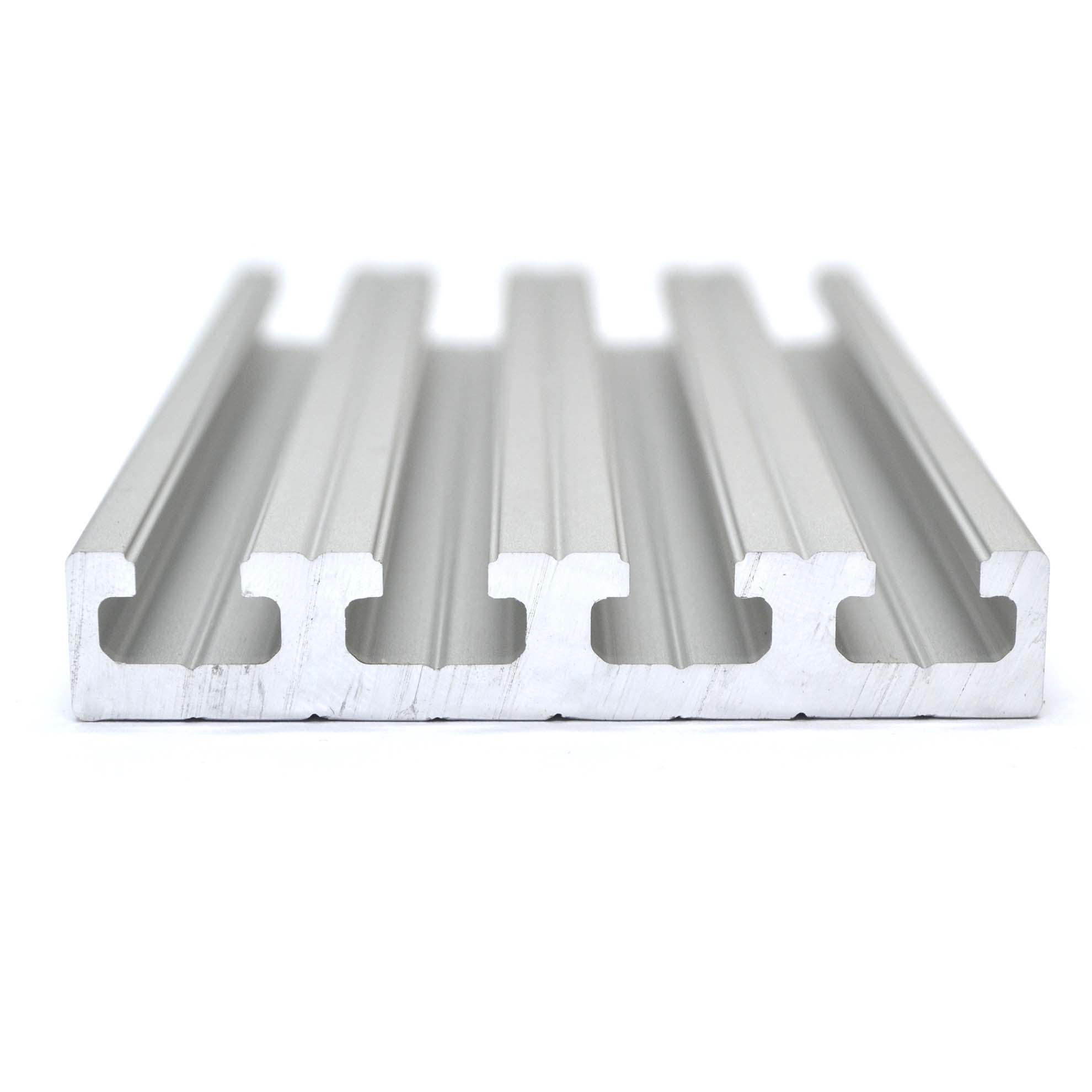

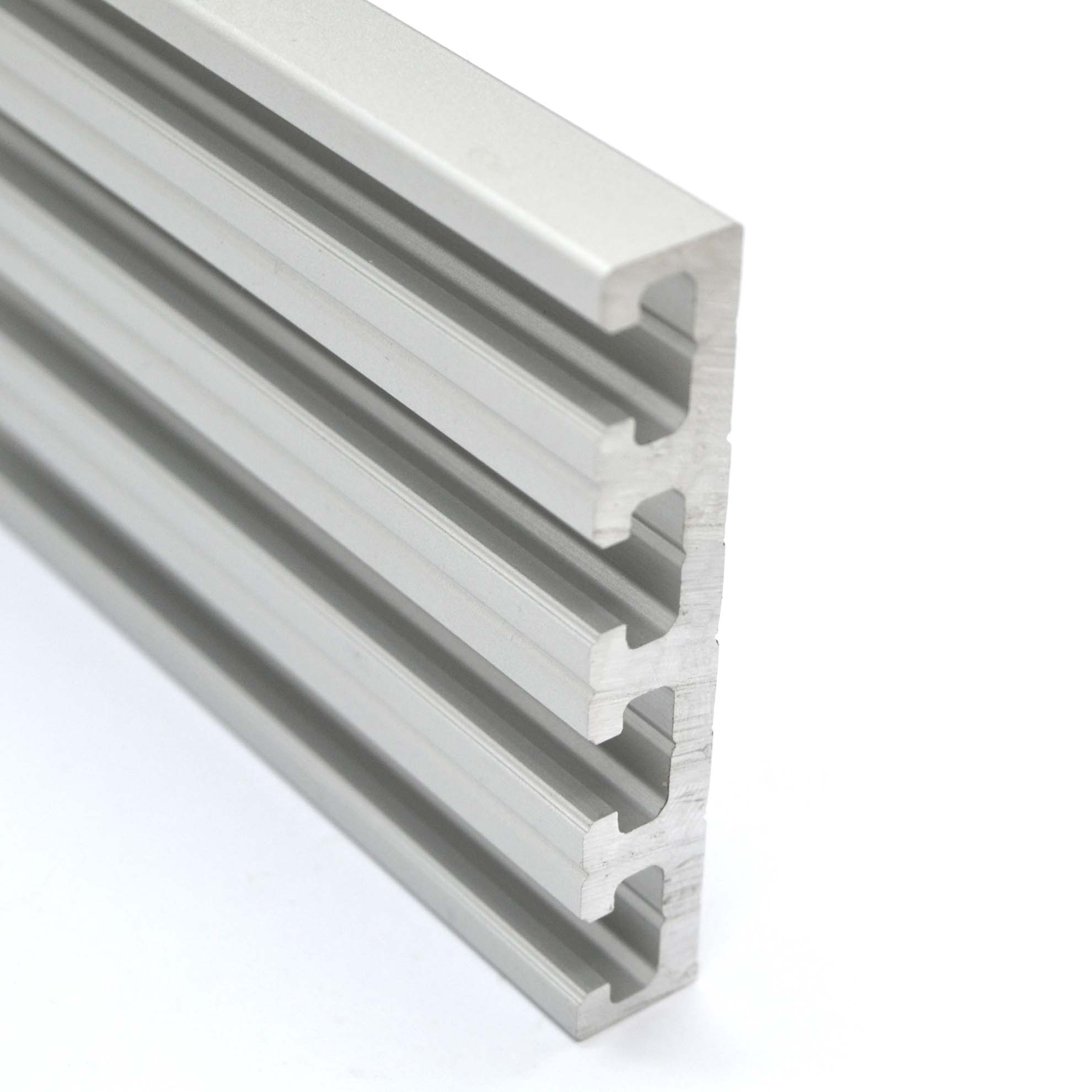

OB-1160 | Профиль 11х60мм, паз 6 мм (Анодированный)

Профиль 65х11 паз 6 мм

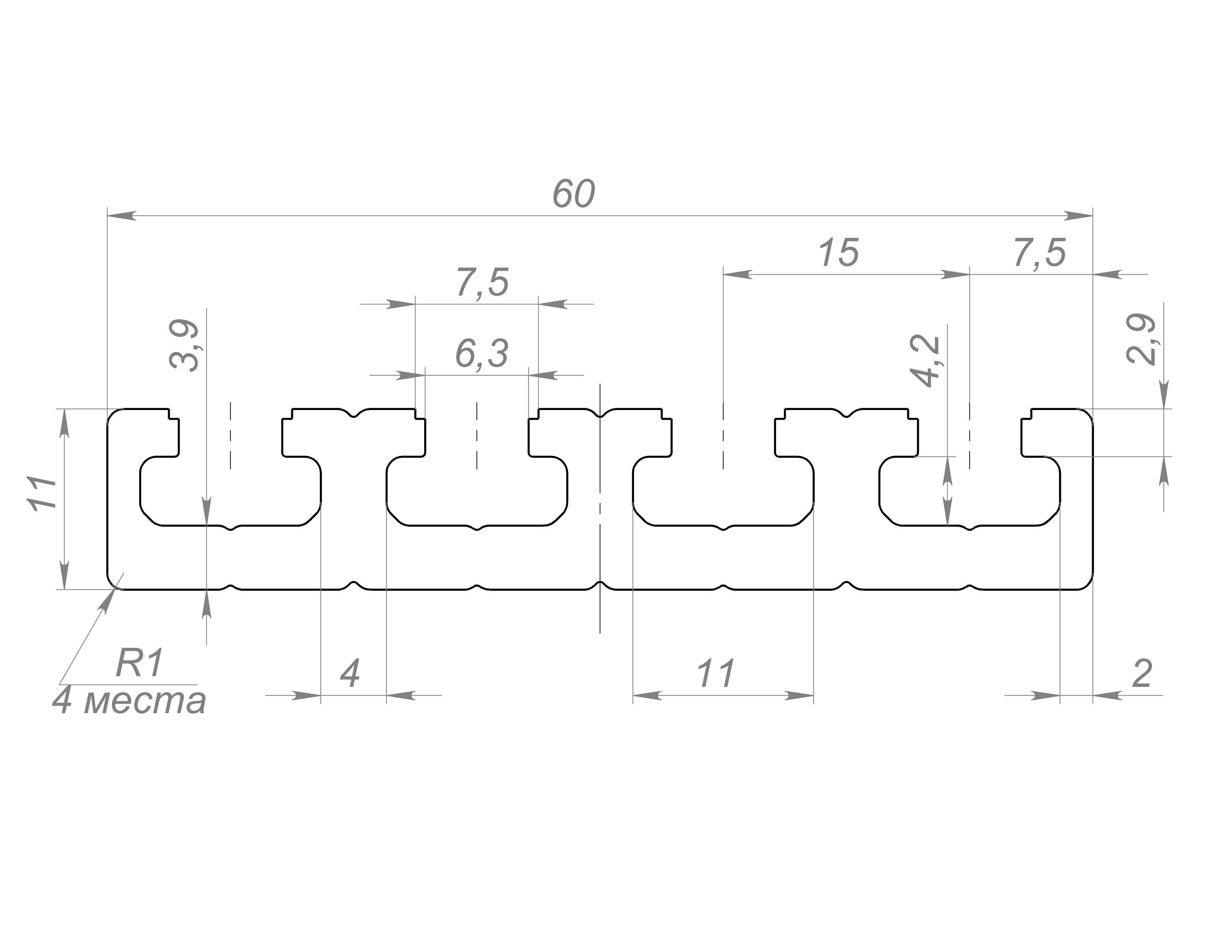

Чертеж алюминиевого профиля 11х60 мм
Конструкционный профиль 65х11 мм
Профиль 1хх65 мм, конструкционный, паз 6 мм
Профиль для наборных столов с Т-пазами 6 мм
Конструкционный профиль для столов
OB-1160 | Профиль 11х60мм, паз 6 мм (Анодированный) изображение 6
1 315.00 руб. от 1 м.
( -2 % )
1 288.70 РУБ.
от 5 м.
( -3 % )
1 275.55 РУБ.
от 10 м.
( -5 % )
1 249.25 РУБ.
от 20 м.
( -8 % )
1 209.80 РУБ.
от 35 м.
( -10 % )
1 183.50 РУБ.
от 70 м.
( -12 % )
1 157.20 РУБ.
от 180 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-1160 | Профиль 11х60мм, паз 6 мм (Анодированный)
НА СКЛАДЕ:
460 м.

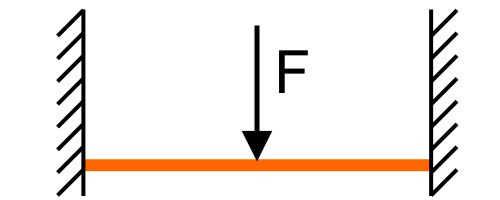

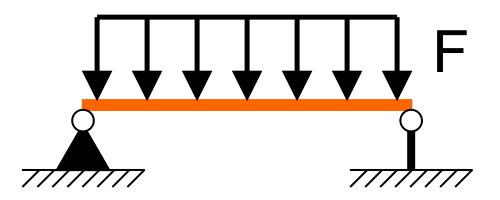

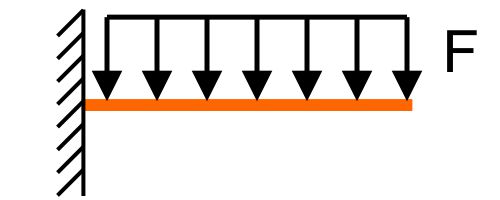

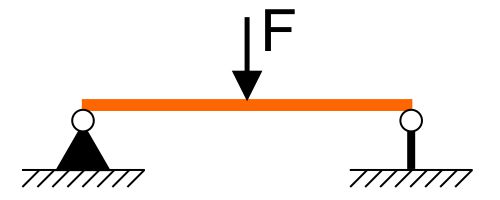

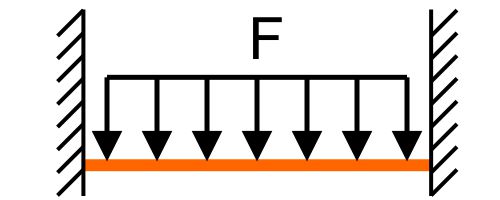

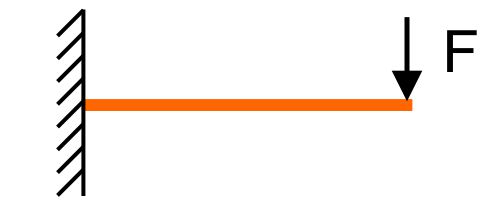

Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-1160 ): 60 руб.
Ширина реза: 5 мм.
Кратность продажи: 100 мм
Минимальная длина ликвидного остатка: 505 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-1160 | Профиль 11х60мм, паз 6 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-1160 | Профиль 11х60мм, паз 6 мм (Анодированный) (3D-Модель профиля).STEP
Скачать

Описание

Профиль с Т пазом 6 мм серии 20.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-1160
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 30
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодированный
Тип сырья:
 Первичное
Вес, кг/м:
 1,1
Площадь сечения, см2:
 4,01
Момент инерции, Ix(см4):
 0,45
Момент инерции, Iy(см4):
 12,29
Момент сопротивления, WX (см3):
 0,69
Момент сопротивления, WY (см3):
 4,01
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-1160

Возможные замены или аналоги для арт. OB-1160:

OB-22.5180 | Профиль 22.5х180мм, паз 10 мм (Анодированный) OB-22.5180 | Профиль 22.5х180мм, паз 10 мм (Анодированный)
6525.00 руб./м.
 ⓘ - в наличии ≈ 100 м. OB-24120 | Профиль 24х120мм, паз 10 мм (Анодированный) OB-24120 | Профиль 24х120мм, паз 10 мм (Анодированный)
5750.00 руб./м.
 ⓘ - в наличии ≈ 200 м. OB-24240 | Профиль 24х240мм, паз 10 мм (Анодированный) OB-24240 | Профиль 24х240мм, паз 10 мм (Анодированный)
11550.00 руб./м.

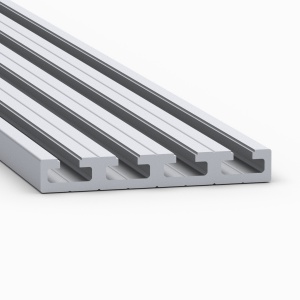

 ⓘ - в наличии ≈ 100 м. OB-14100 | Профиль 14х100мм, паз 8 мм (Анодированный) OB-14100 | Профиль 14х100мм, паз 8 мм (Анодированный)
