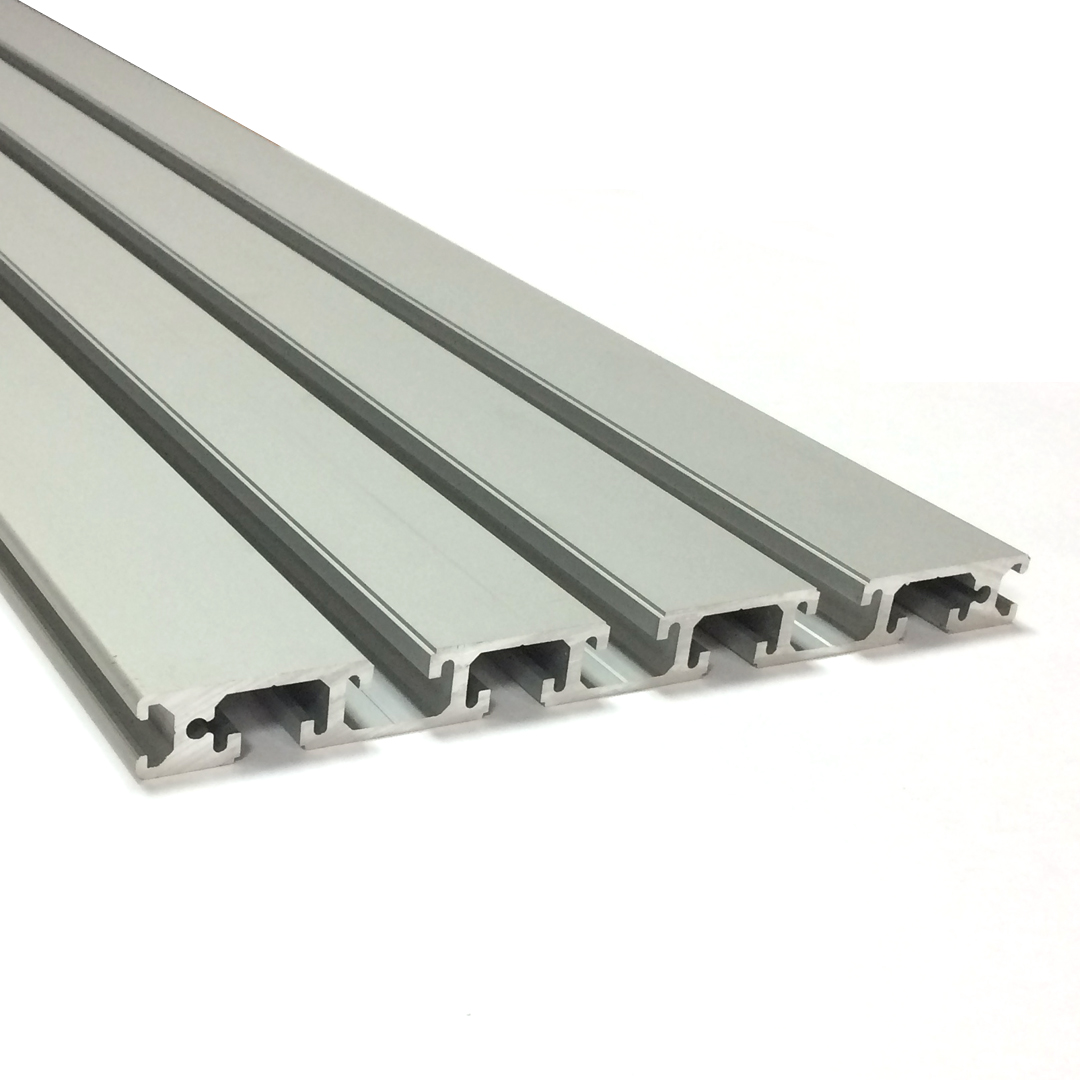

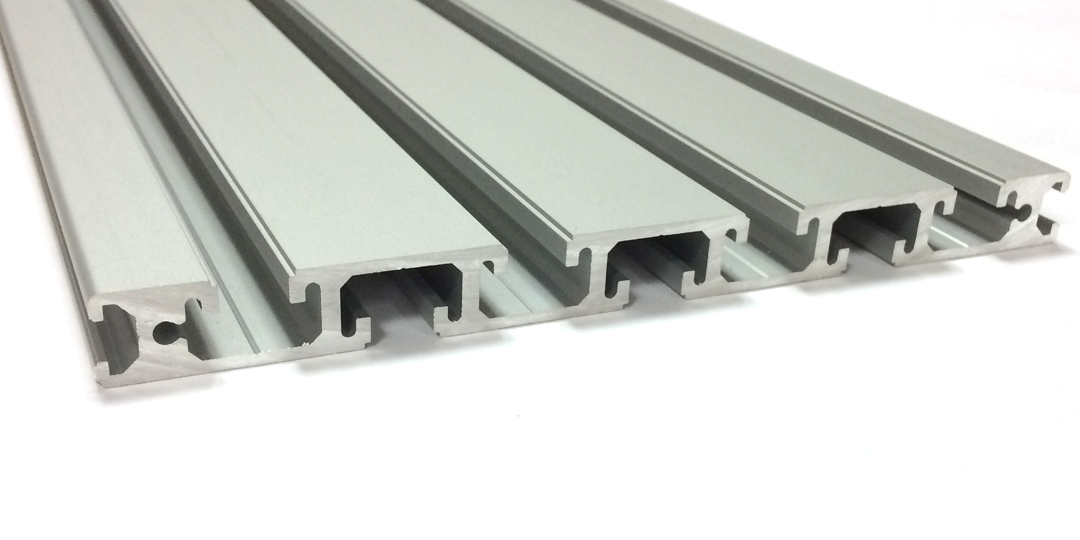

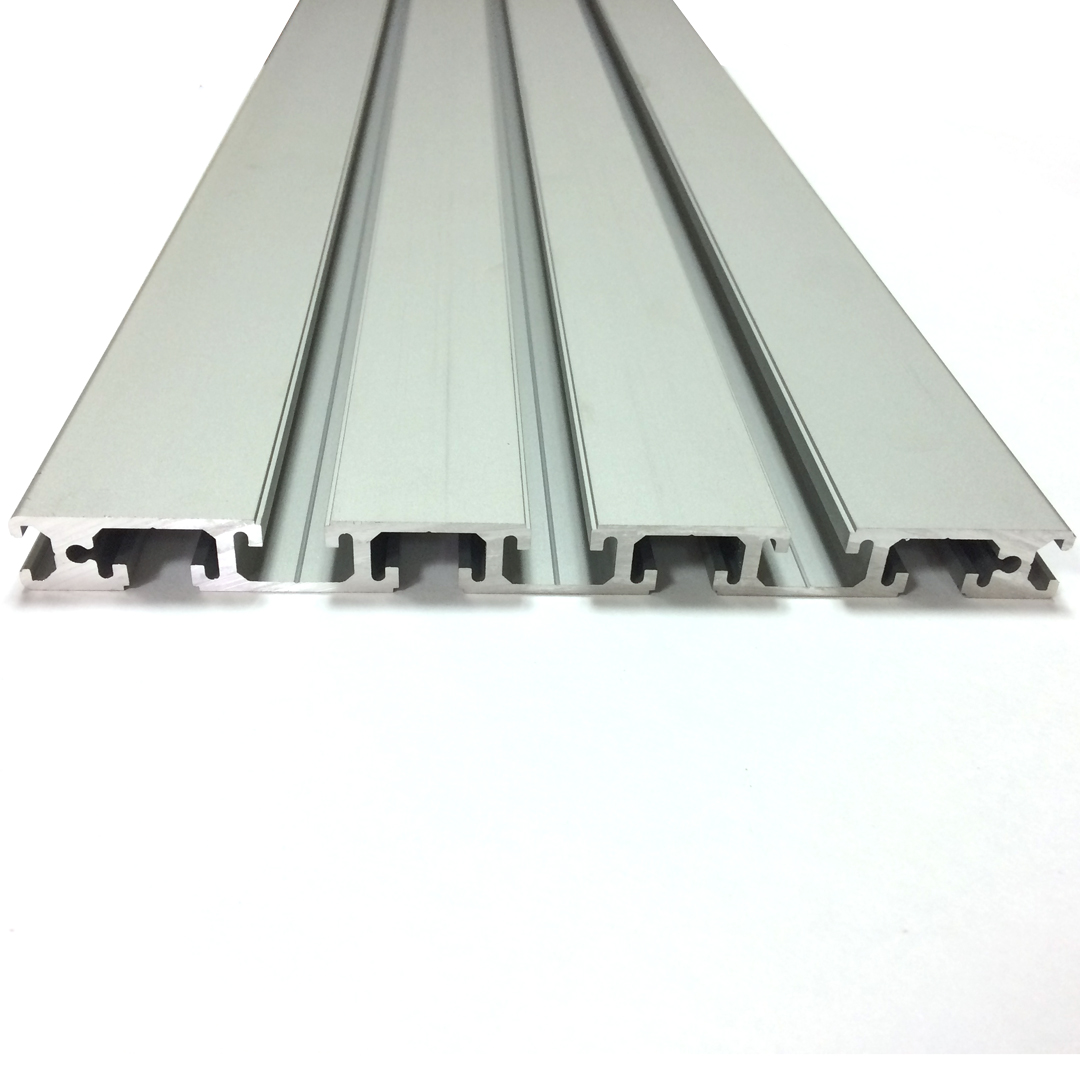

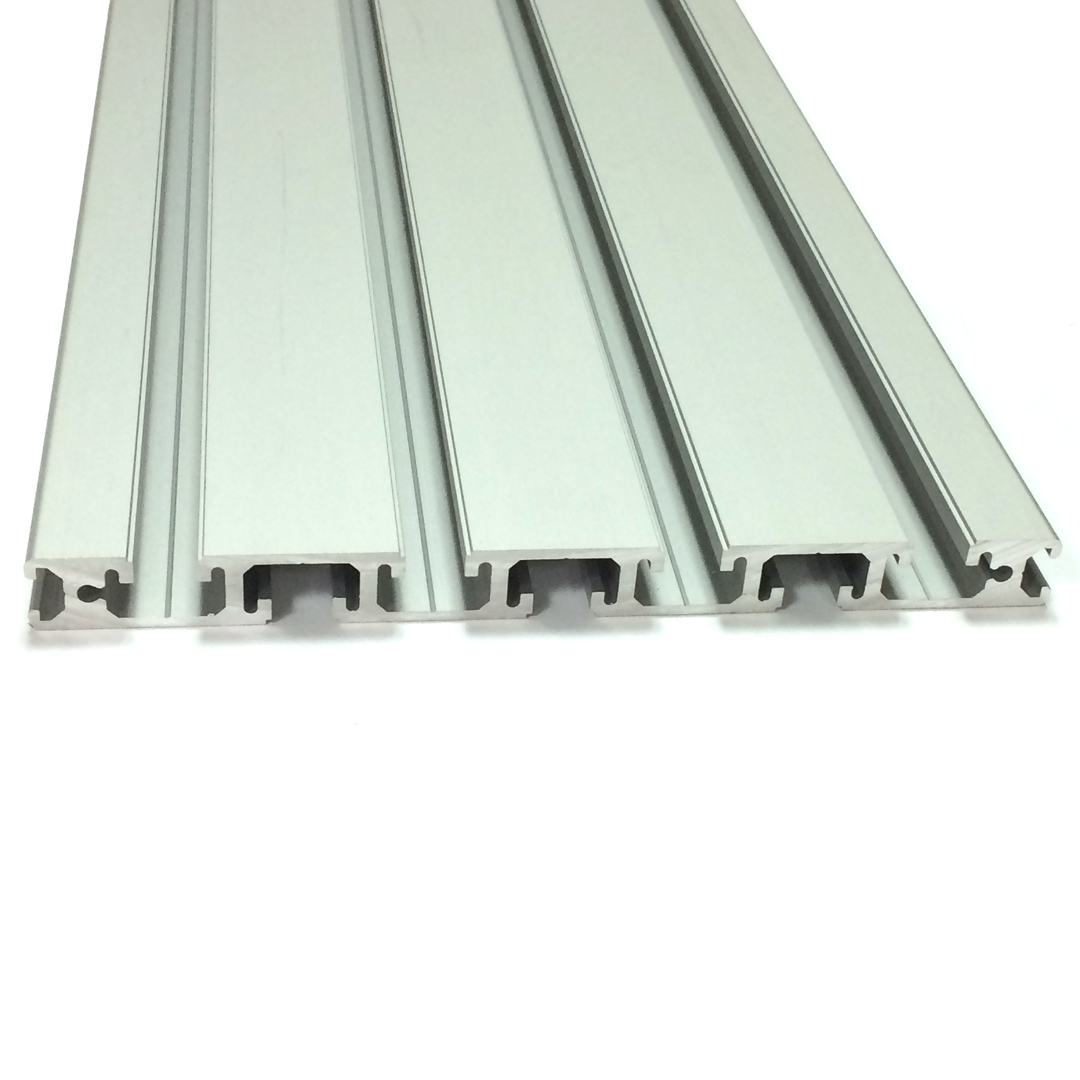

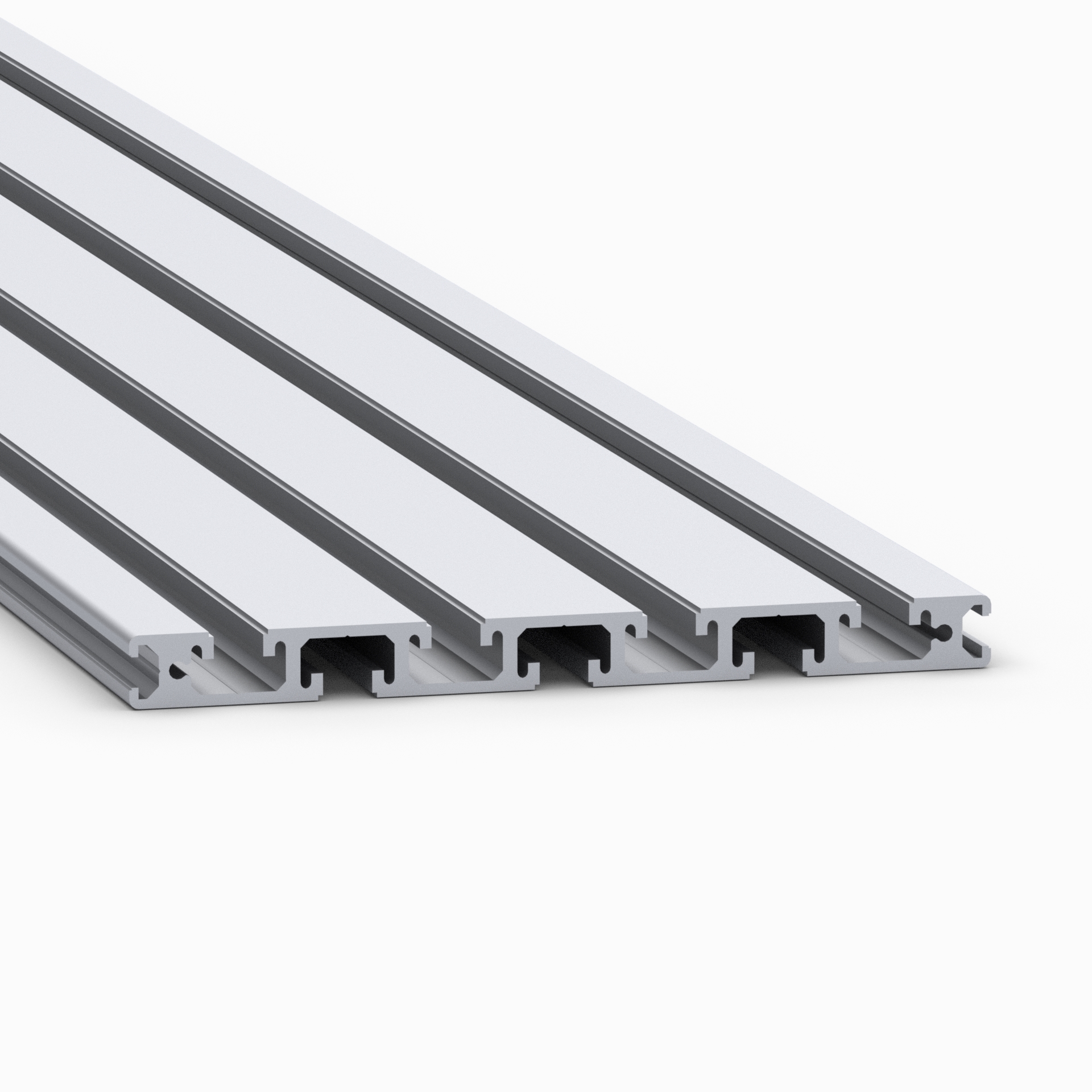

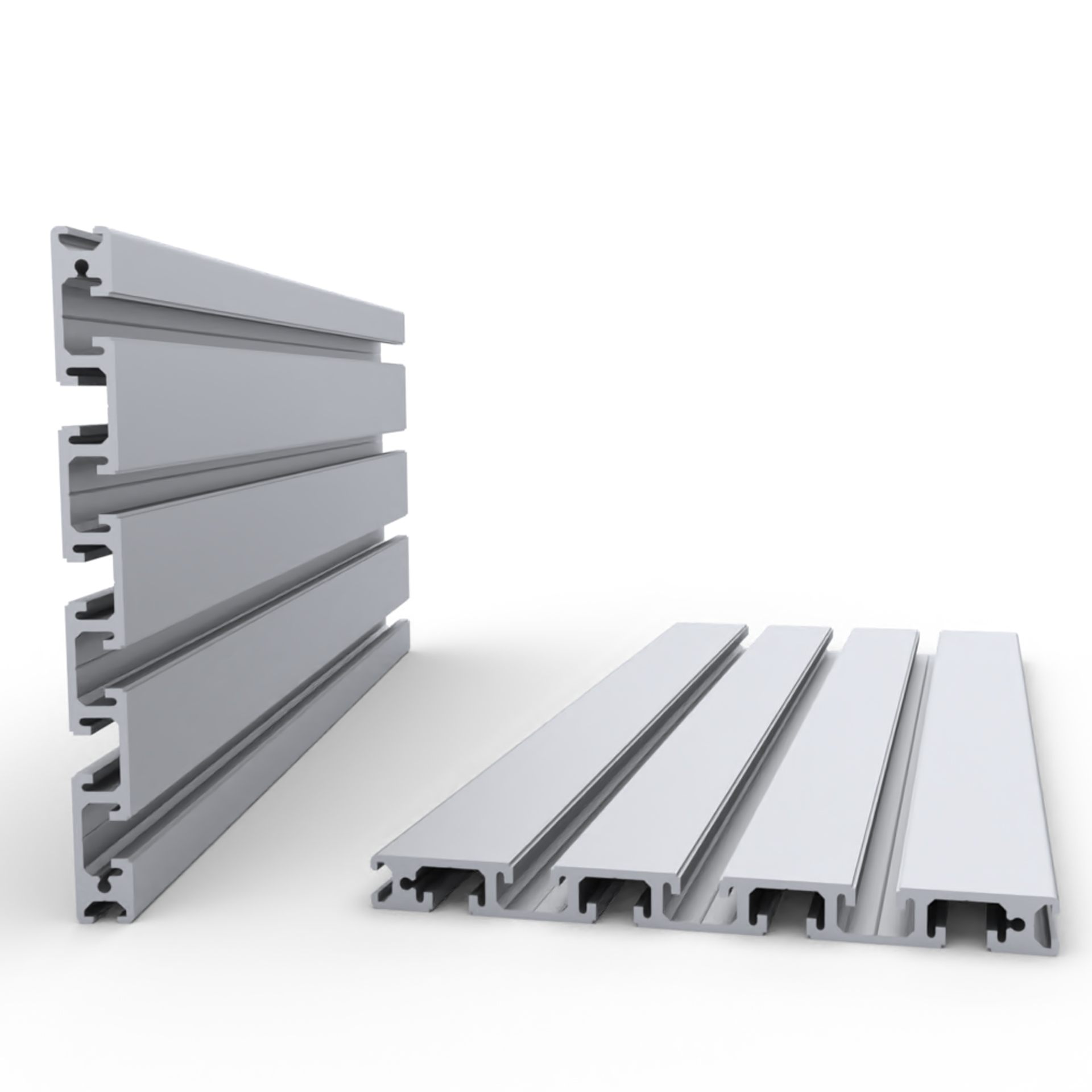

Анодированный алюминиевый конструкционный профиль 15х180 мм
3 350.00 руб. от 1 м.
( -2 % )
3 283.00 РУБ.
от 5 м.
( -3 % )
3 249.50 РУБ.
от 10 м.
( -5 % )
3 182.50 РУБ.
от 20 м.
( -8 % )
3 082.00 РУБ.
от 35 м.
( -10 % )
3 015.00 РУБ.
от 70 м.
( -12 % )
2 948.00 РУБ.
от 180 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
Цена 1 реза ( для арт. OB-15180 ): 50 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 500 мм.

Загрузить:

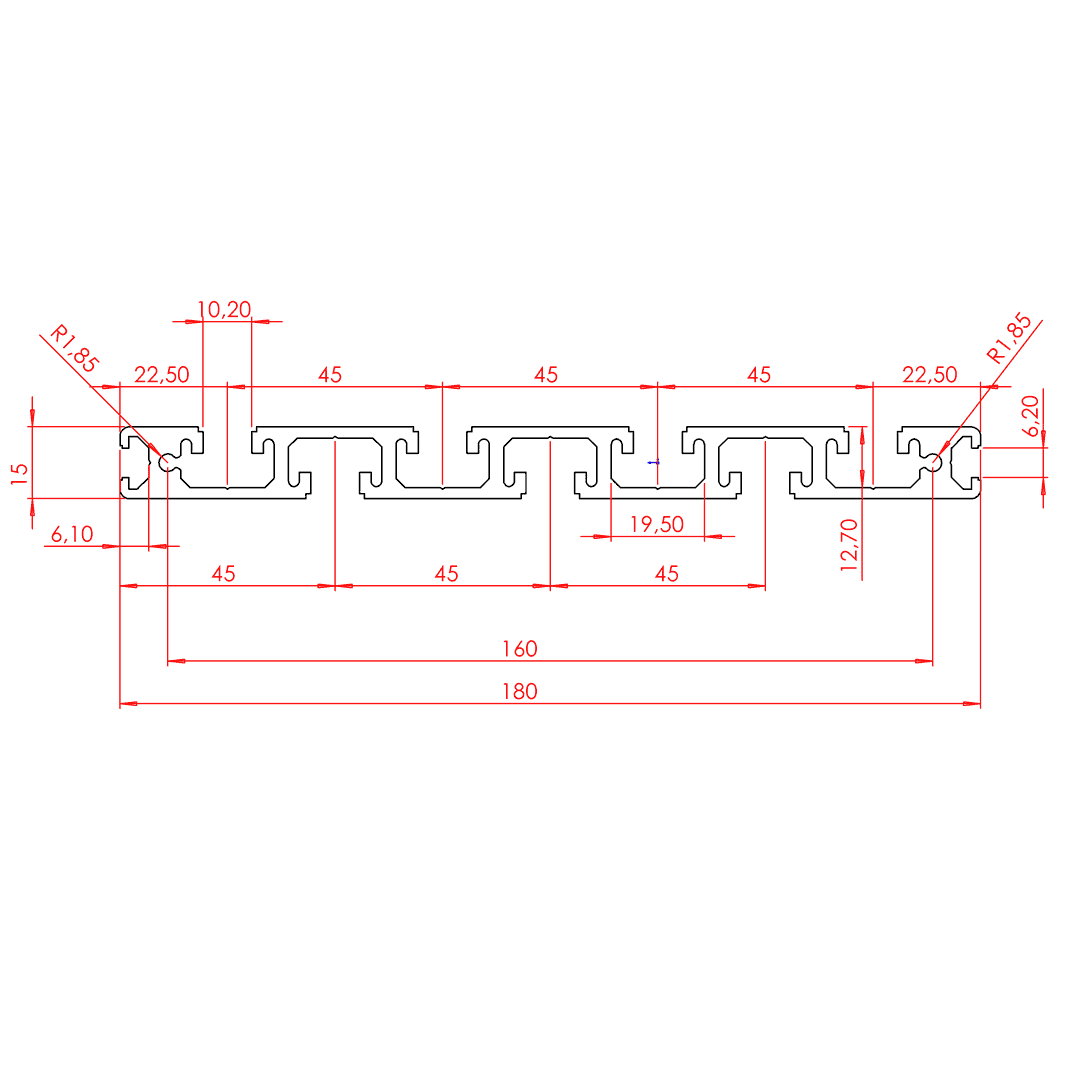

- Чертеж (OB-15180.DXF)
- 3D модель (OB-15180.STEP)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-15180
Длина профиля(макс), мм:
3040 и 5040
Профили:
с пазом 10 мм
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993079
Материал:
AlMgSi 6063 Т66
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
3,01
Площадь сечения, см2:
11,14
Момент инерции, Ix(см4):
3,18
Момент инерции, Iy(см4):
332,41
Момент сопротивления, WX (см3):
4,24
Момент сопротивления, WY (см3):
36,93
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-15180
