OB-24240 | Профиль 24х240мм, паз 10 мм (Анодированный)

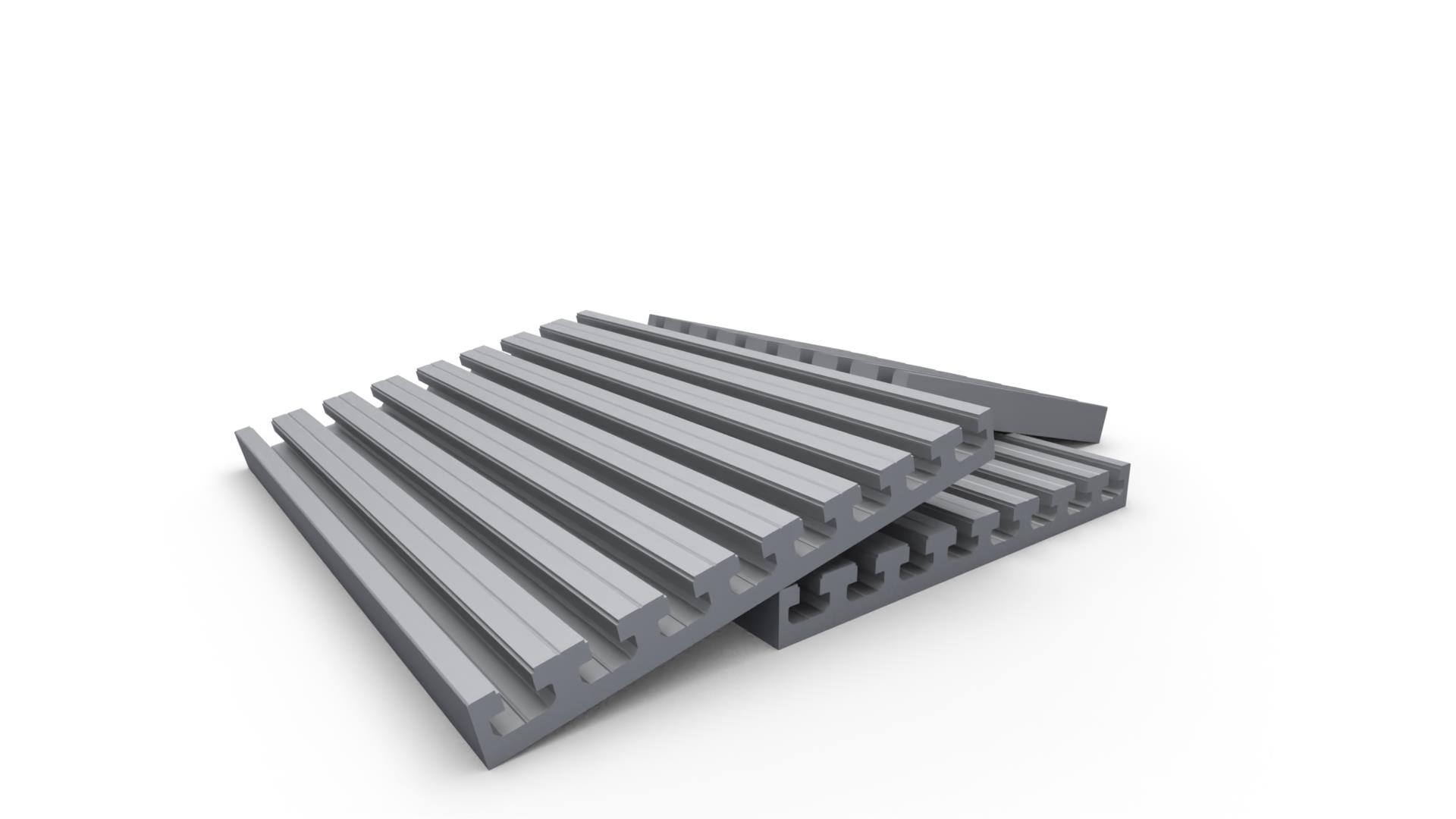

Тяжелый конструкционный профиль для стола 24х240 мм

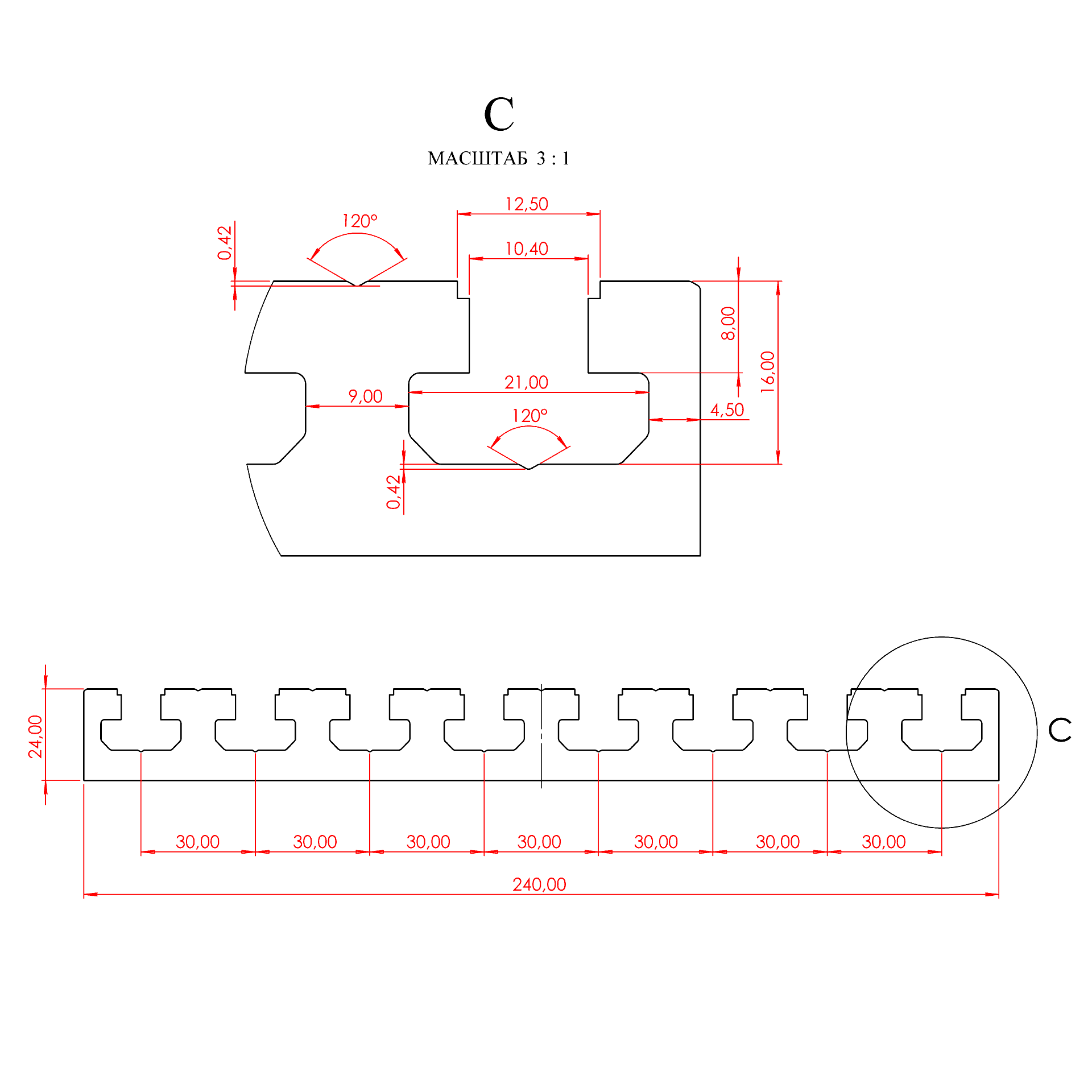

Чертеж алюминиевой конструкционной плиты 24х240 мм

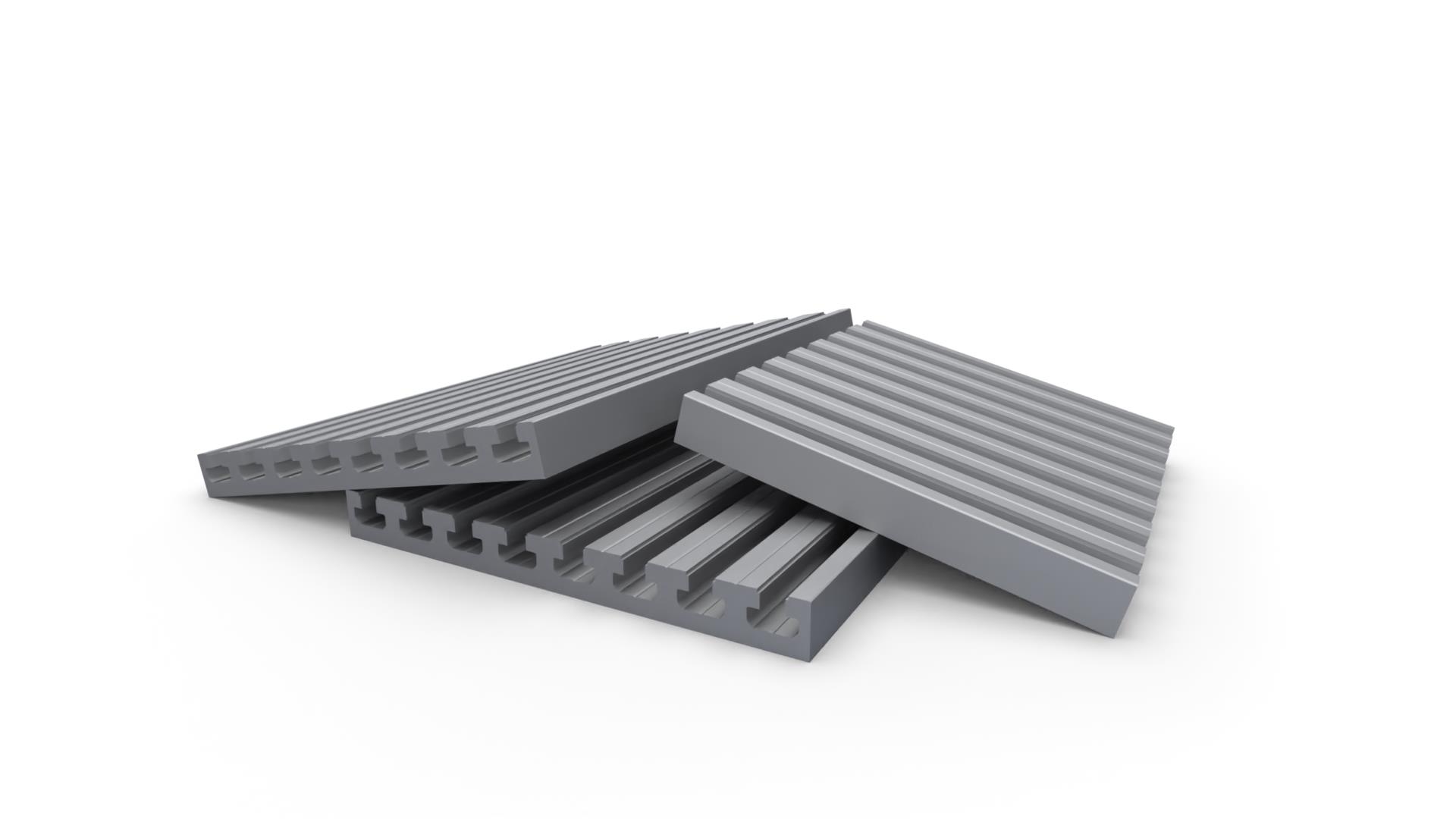

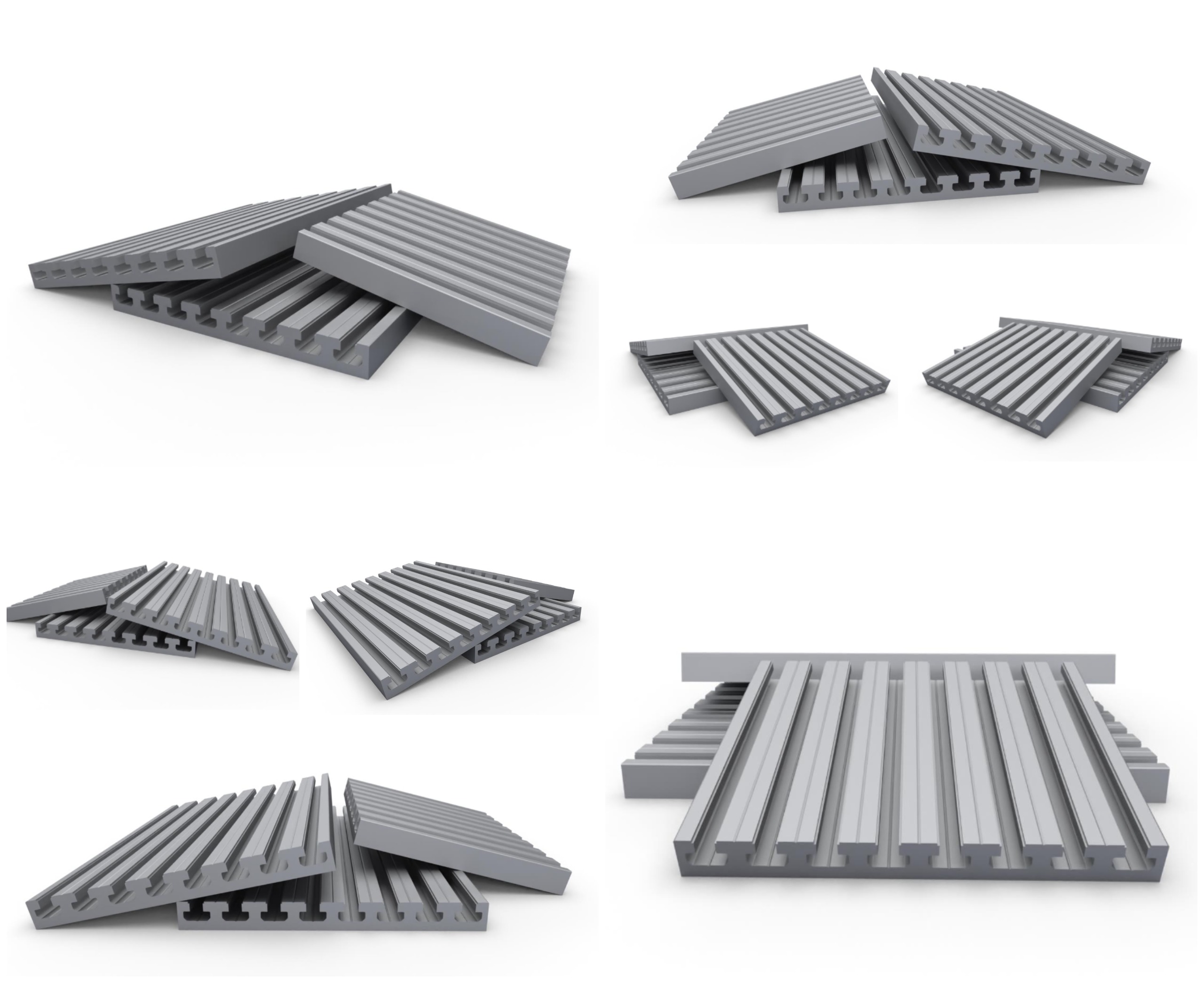

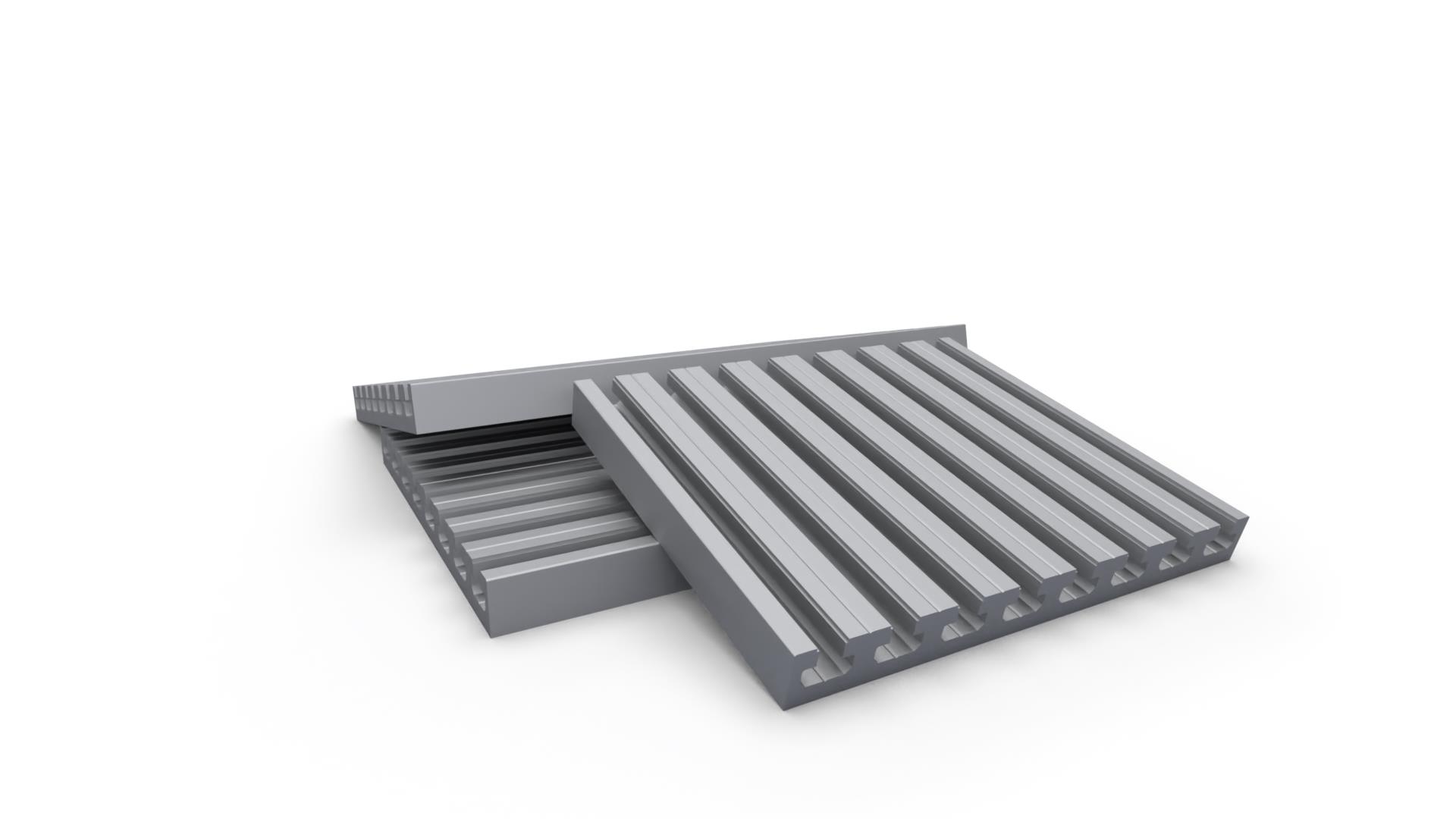

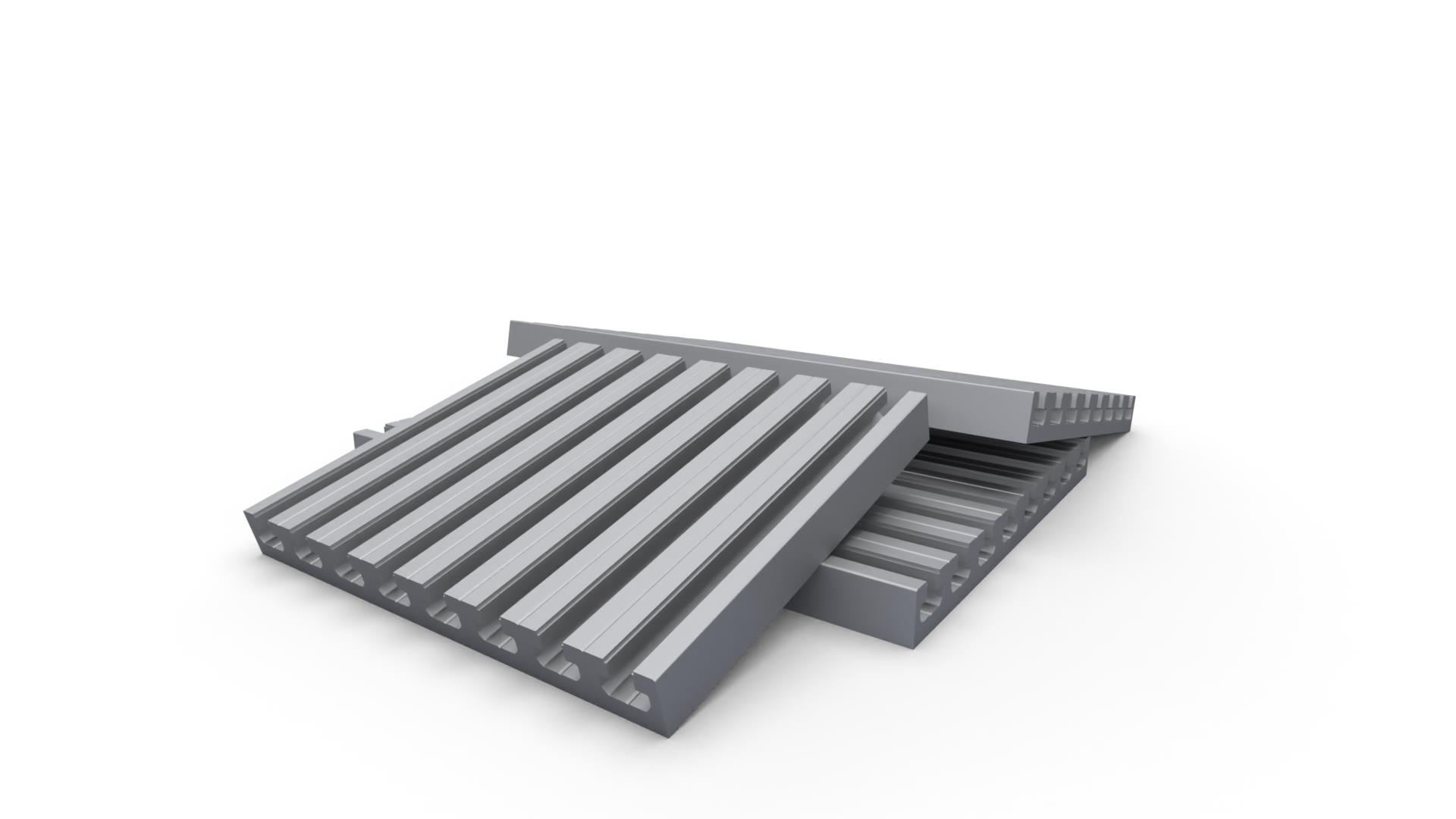

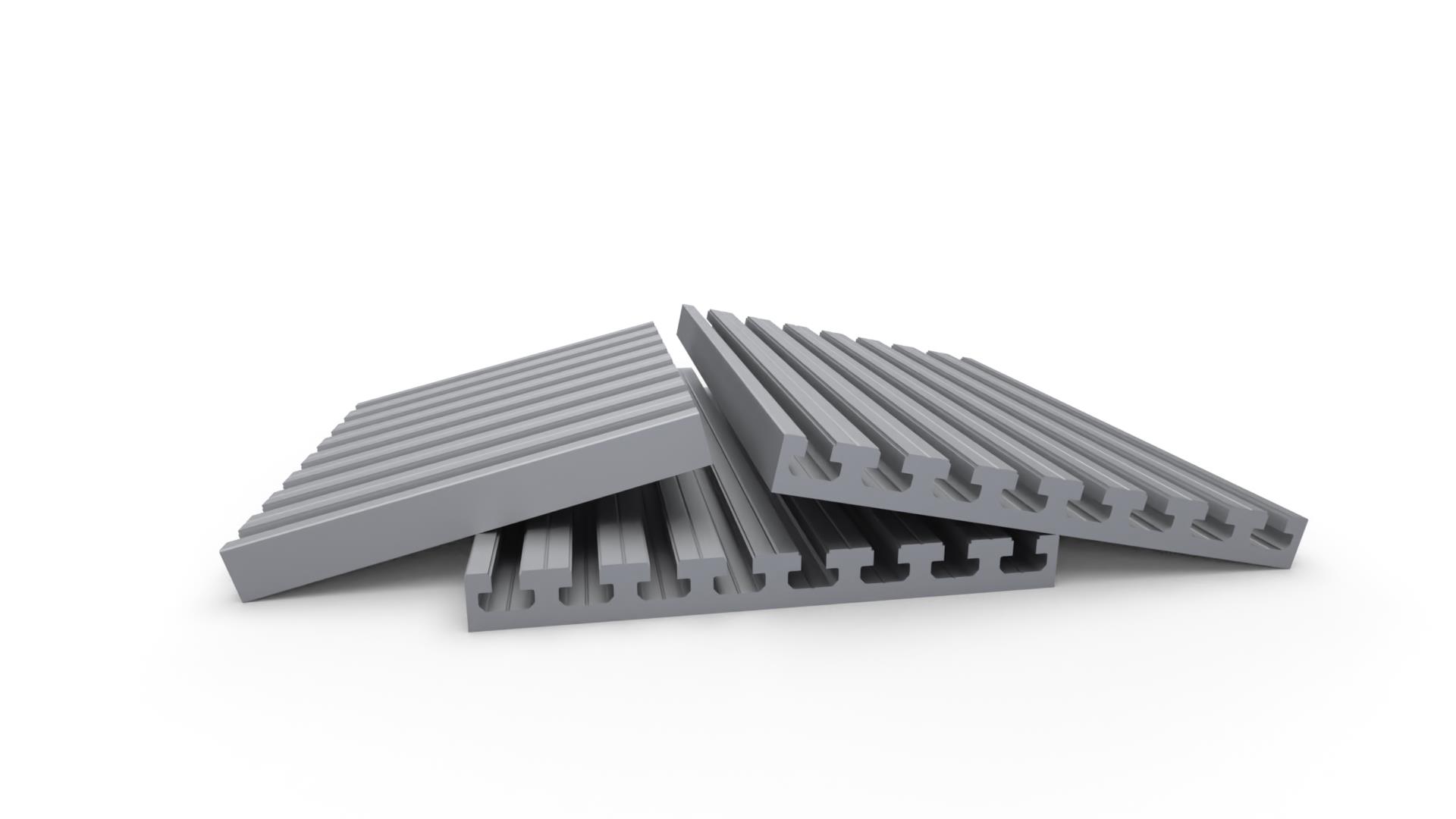

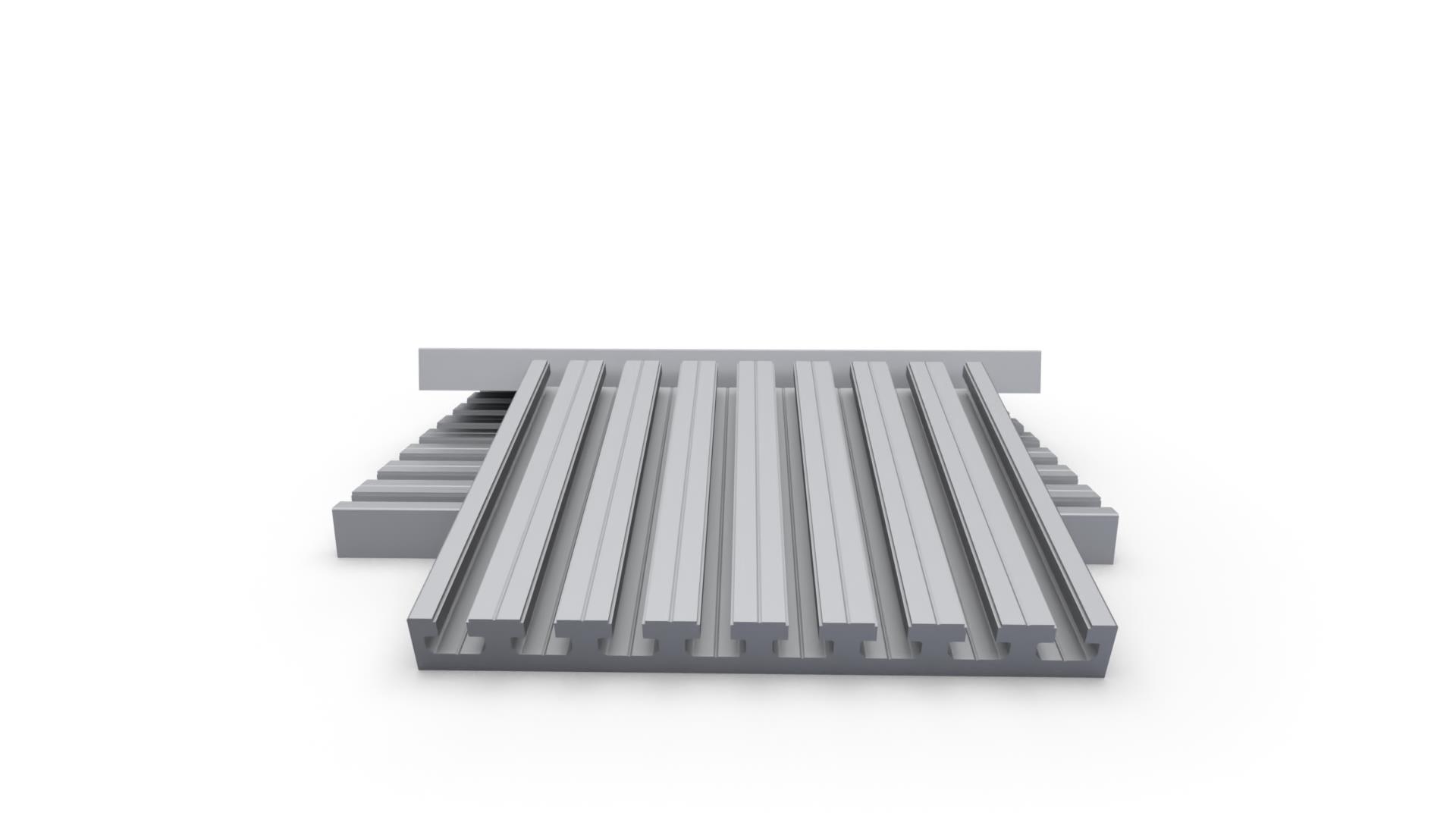

Станочная плита с т пазами из алюминия 24х240 мм
алюминиевая плита с т пазами 24х240 мм

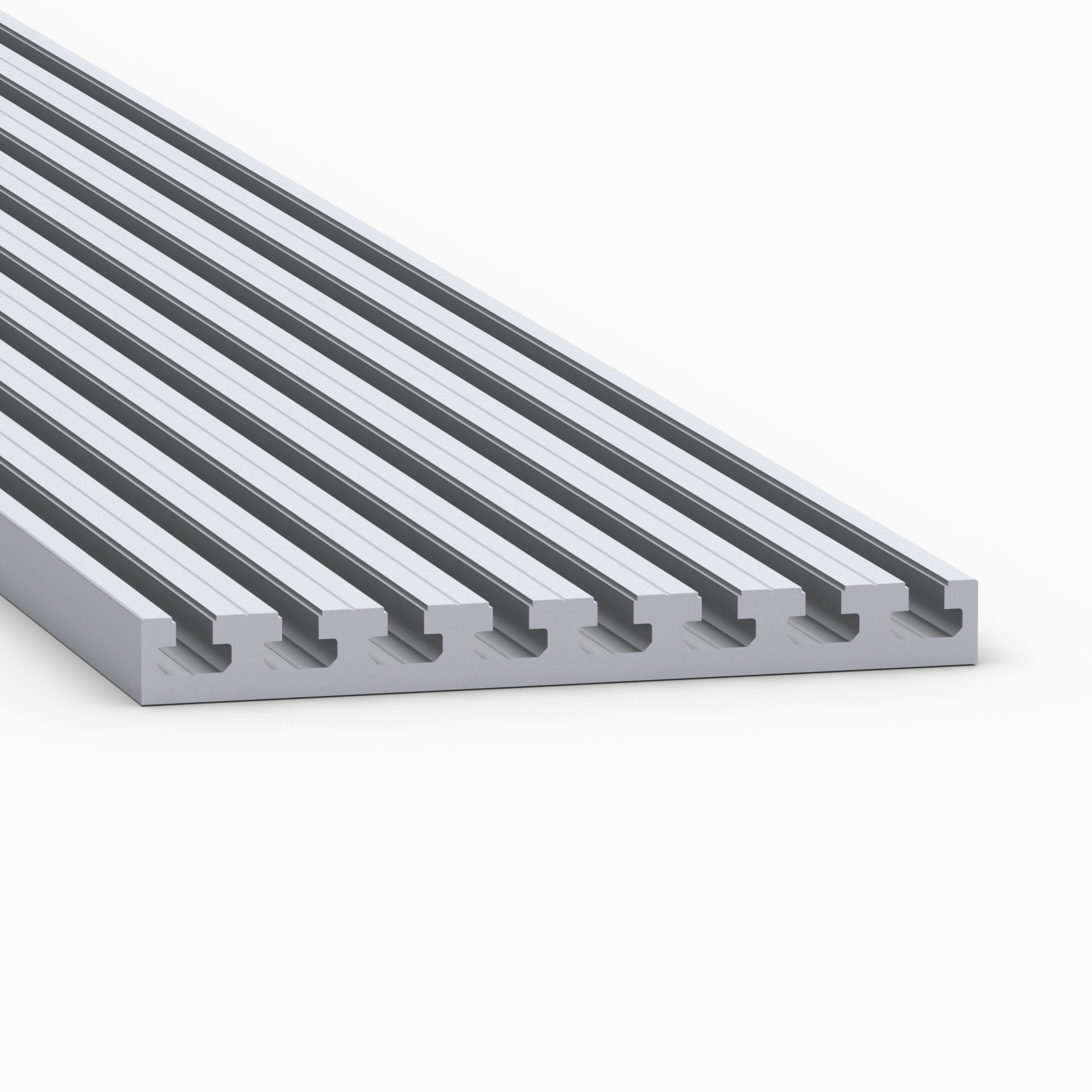

Конструкционный профиль 24х240 мм
Алюминиевая установочная плита 24х240
Профиль конструкционный 24х240
Станочный профиль 24х240
Алюминиевый профиль 24х240
Алюминиевый профиль рабочего стола 24х240
Станочный профиль для рабочего стола 24х240
Конструкционная алюминиевая станочная плита 24х240 мм с т пазами 10 мм
11 550.00 руб. от 1 м.
( -2 % )
11 319.00 РУБ.
от 2 м.
( -3 % )
11 203.50 РУБ.
от 3 м.
( -4 % )
11 088.00 РУБ.
от 5 м.
( -8 % )
10 626.00 РУБ.
от 10 м.
( -10 % )
10 395.00 РУБ.
от 20 м.
( -12 % )
10 164.00 РУБ.
от 50 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-24240 | Профиль 24х240мм, паз 10 мм (Анодированный)
НА СКЛАДЕ:
140 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-24240 ): 120 руб.
Ширина реза: 5 мм.
Кратность продажи: 500 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-24240 | Профиль 24х240мм, паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-24240 | Профиль 24х240мм, паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Минимальная толщина стенки 8 мм.
Плита станочная, установочная с Т-пазами. Используется для создания рабочих столов и поверхностей.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%
Алюминиевая плита с Т-пазами 24х240 мм

Характеристики

Артикул:
 OB-24240
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 10,19
Площадь сечения, см2:
 37.74
Момент инерции, Ix(см4):
 21,11
Момент инерции, Iy(см4):
 1820.97
Момент сопротивления, WX (см3):
 17,59
Момент сопротивления, WY (см3):
 151,74
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025
