OB-22.5180 | Профиль 22.5х180мм, паз 10 мм (Анодированный)

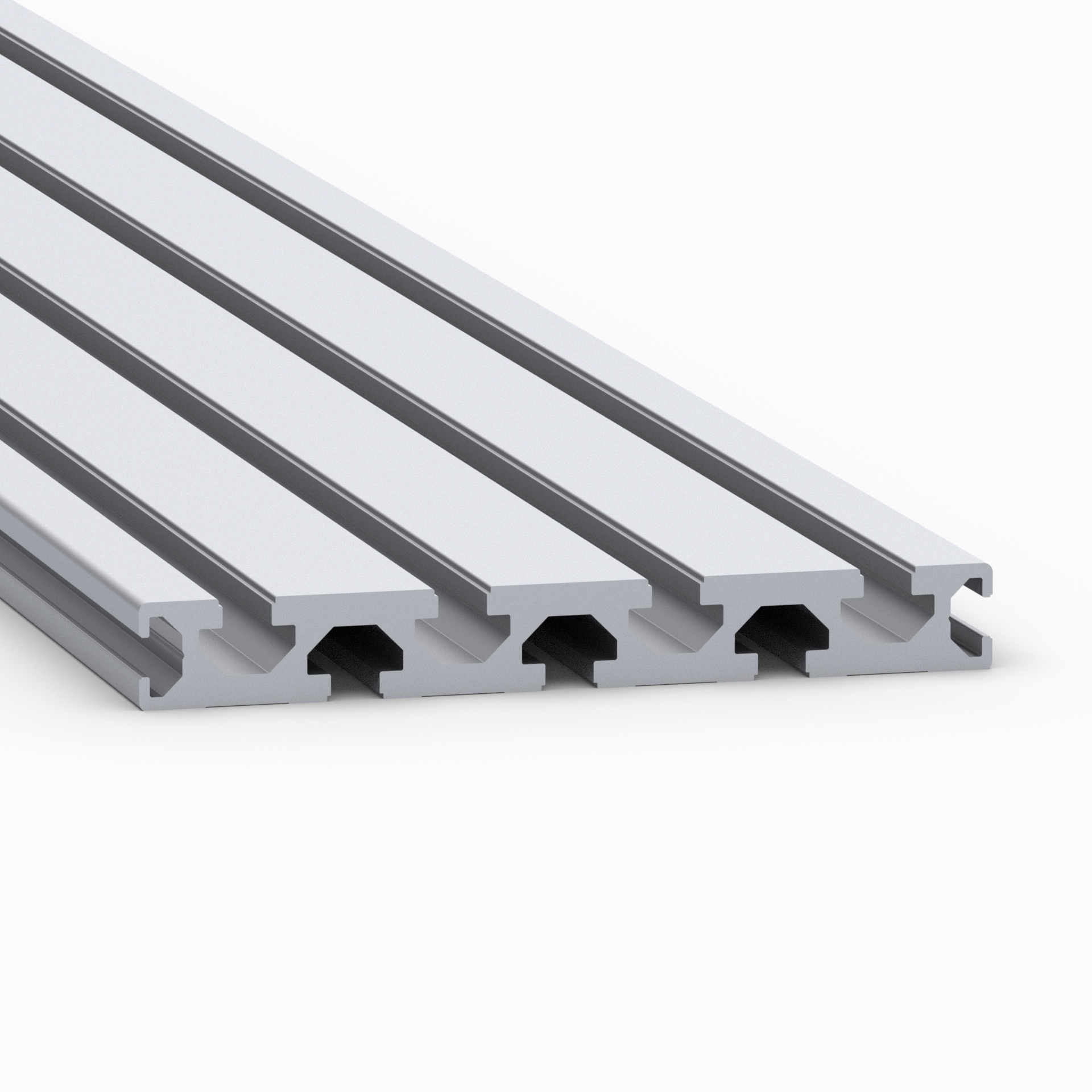

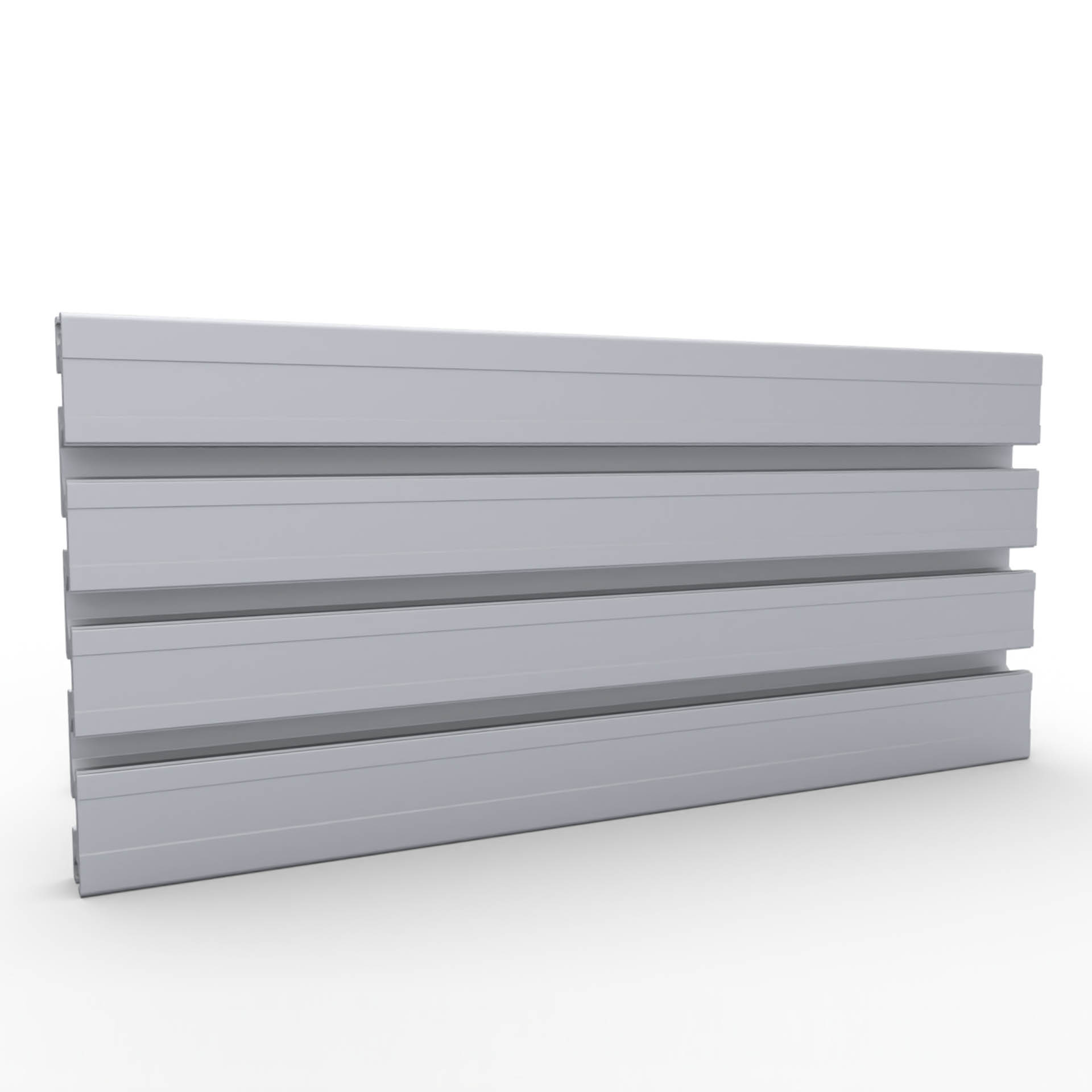

Конструкционный профиль 22,5х180 мм

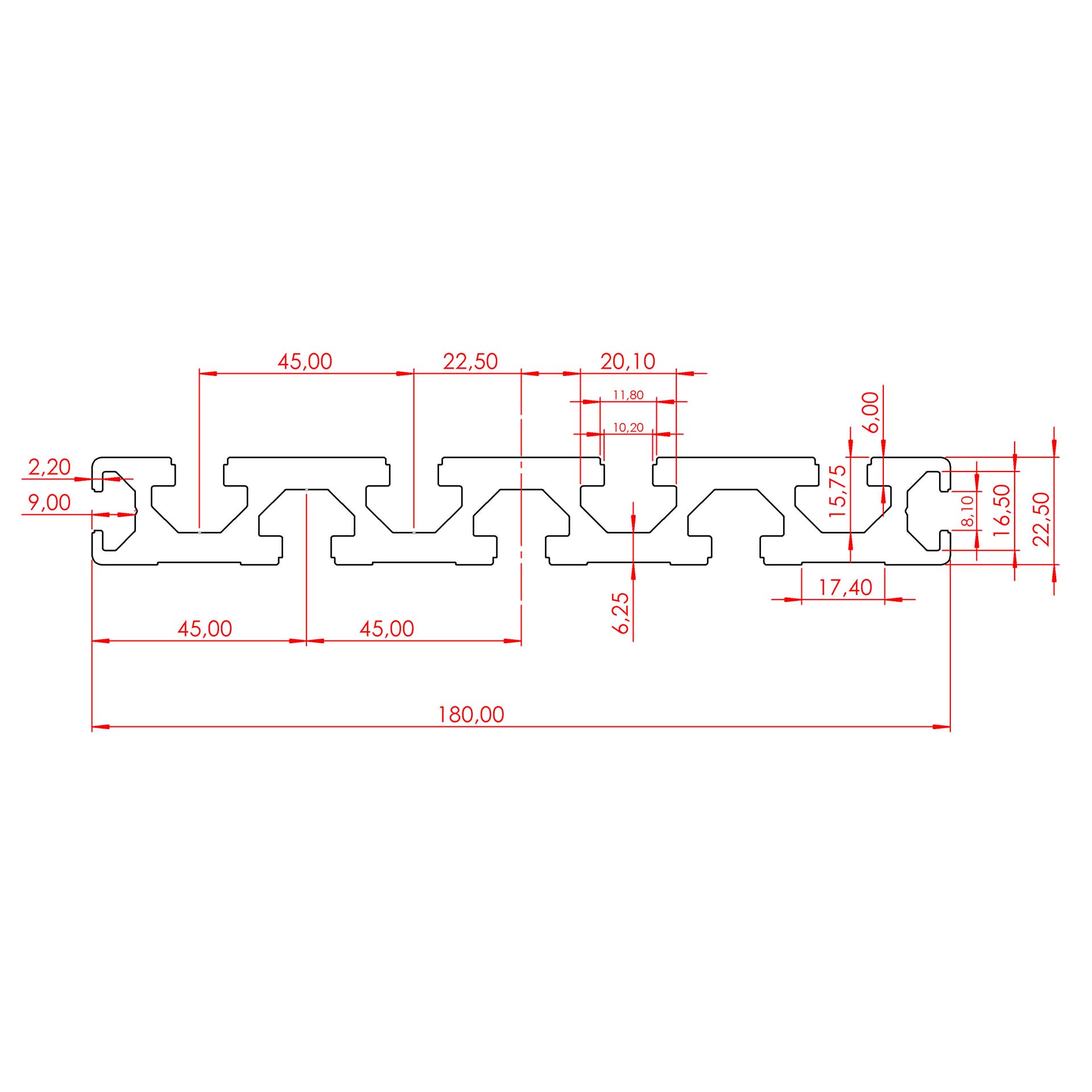

Чертеж конструкционного алюминиевого профиля 22,5х180 мм с пазом 10 мм

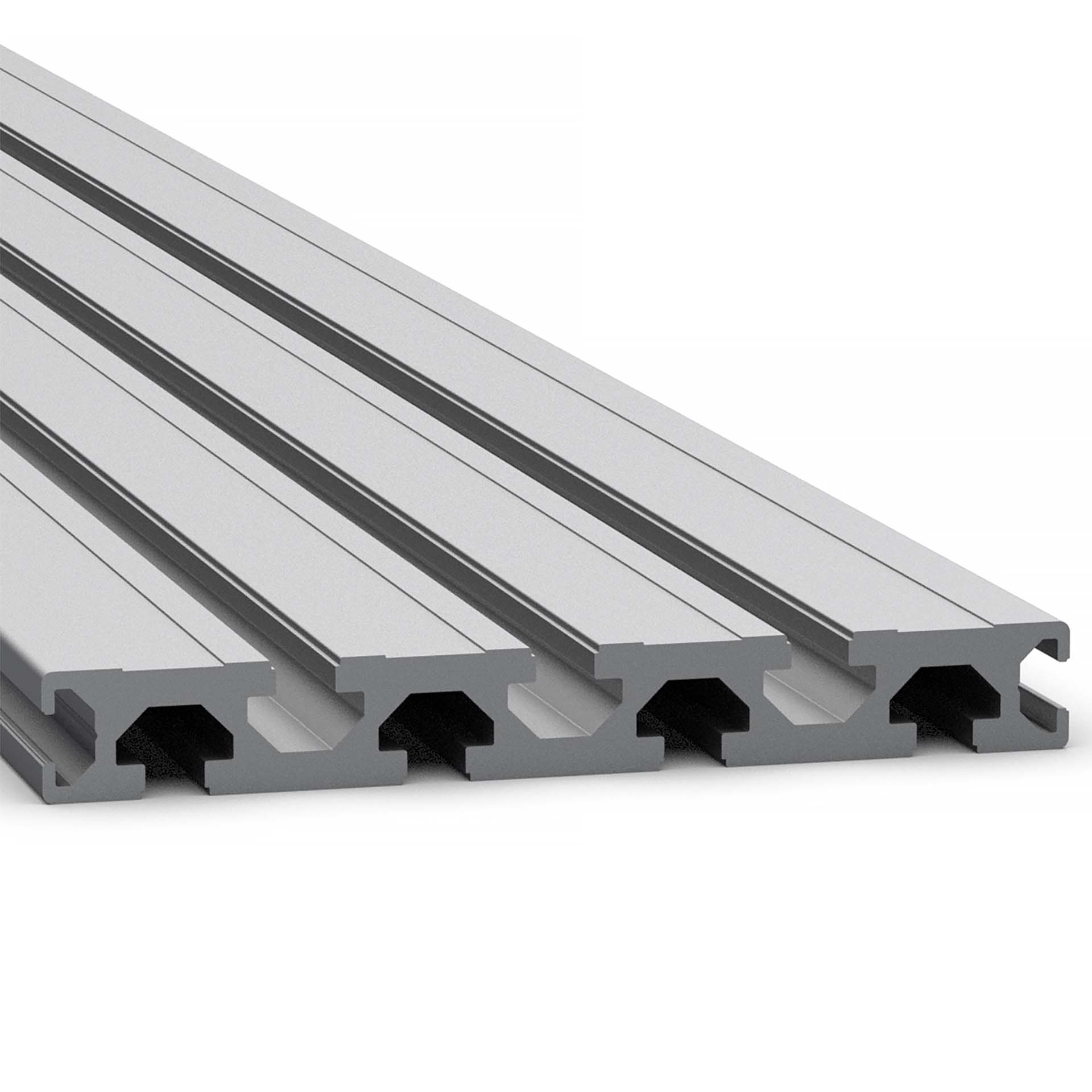

Плита с т пазами, алюминиевая, 22,5х180 мм

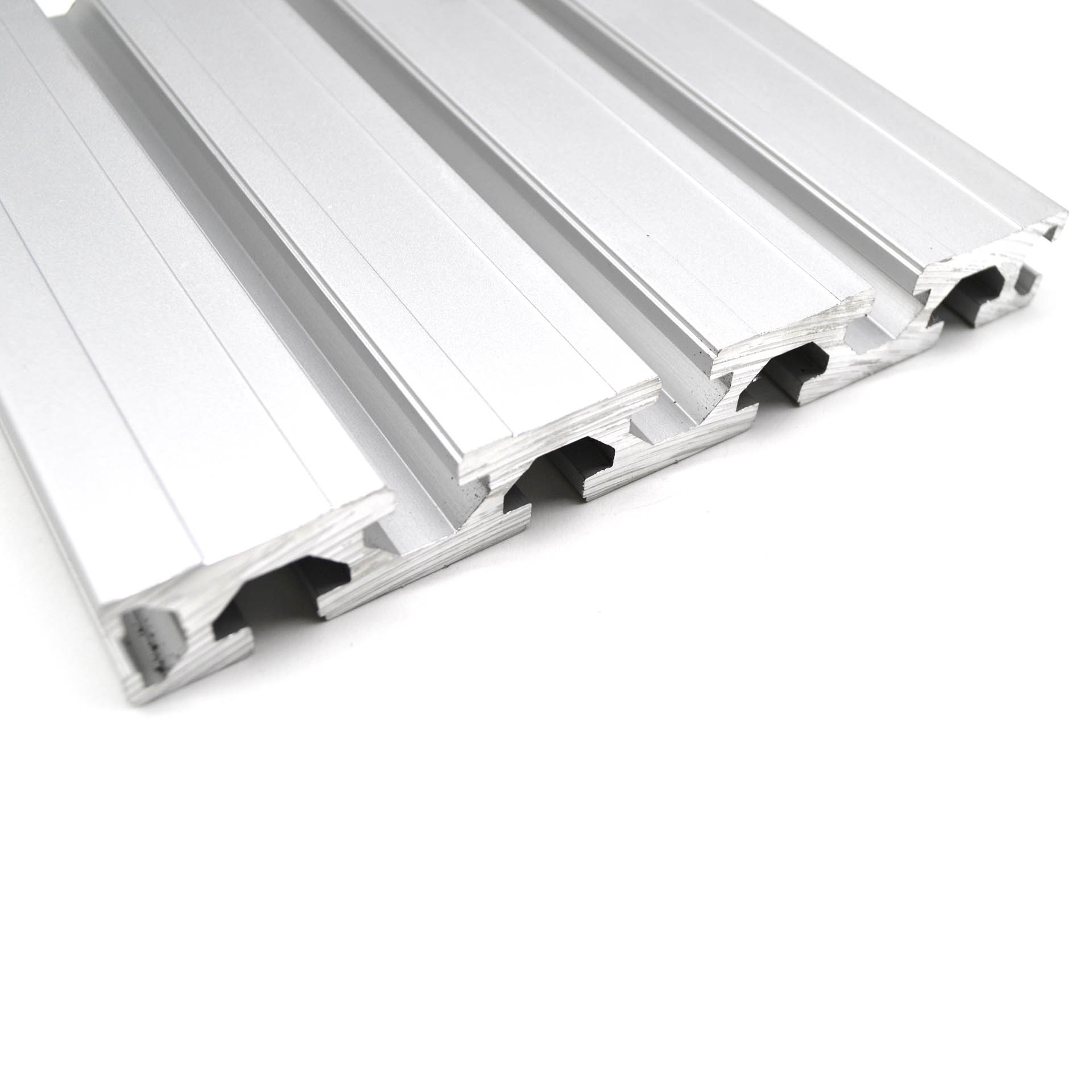

Плита станочная алюминиевая 22.5х180

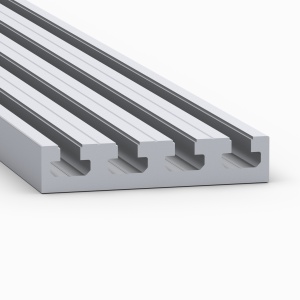

Профиль для стола с т-слотом 22.5х150
6 965.00 руб. от 1 м.
( -3 % )
6 756.05 РУБ.
от 3 м.
( -4 % )
6 686.40 РУБ.
от 5 м.
( -5 % )
6 616.75 РУБ.
от 10 м.
( -8 % )
6 407.80 РУБ.
от 20 м.
( -10 % )
6 268.50 РУБ.
от 40 м.
( -12 % )
6 129.20 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-22.5180 | Профиль 22.5х180мм, паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 100 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-22.5180 ): 65 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. 22.5180.DXF.ZIP — 2D Модель профиля
2. 22.5180.STEP.ZIP — 3D Модель профиля

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-22.5180
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842990345
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 5,91
Площадь сечения, см2:
 21,8
Момент инерции, Ix(см4):
 12,1
Момент инерции, Iy(см4):
 586,7
Момент сопротивления, WX (см3):
 10,76
Момент сопротивления, WY (см3):
 65,19
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
