OB-24120 | Профиль 24х120мм, паз 10 мм (Анодированный)

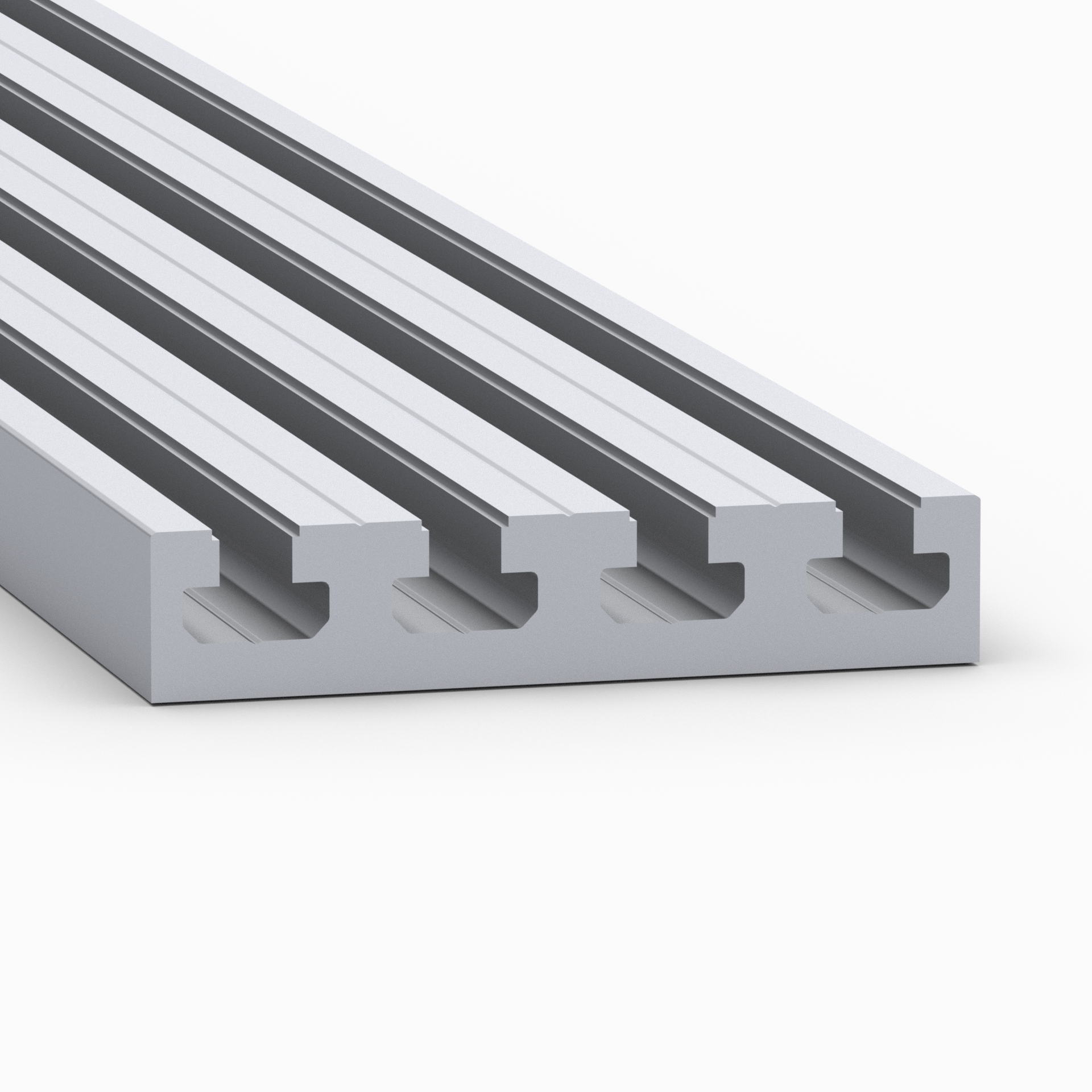

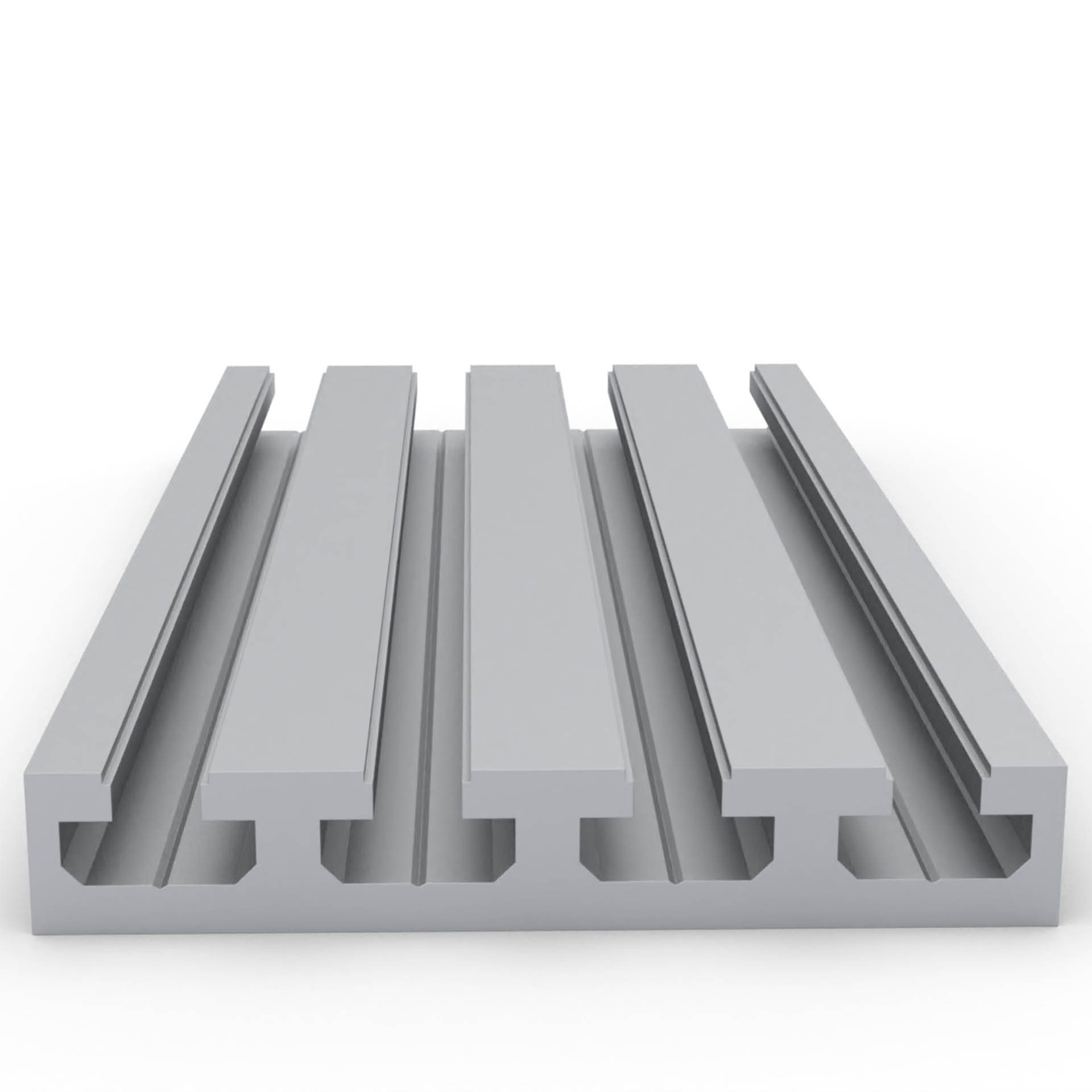

Тяжелый профиль для стола с т-пазами 24х120 мм

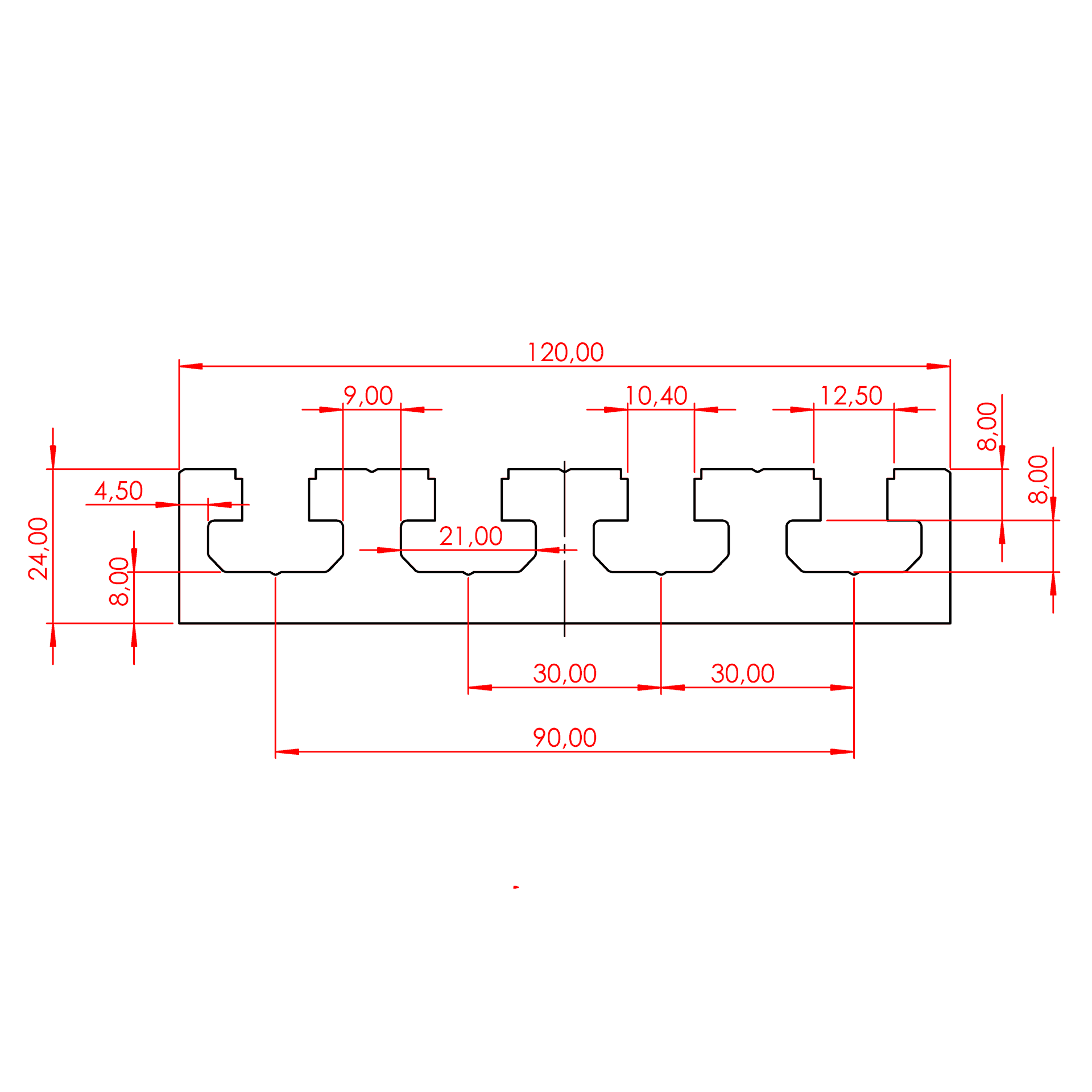

Чертеж профиля для стола 24х120 мм

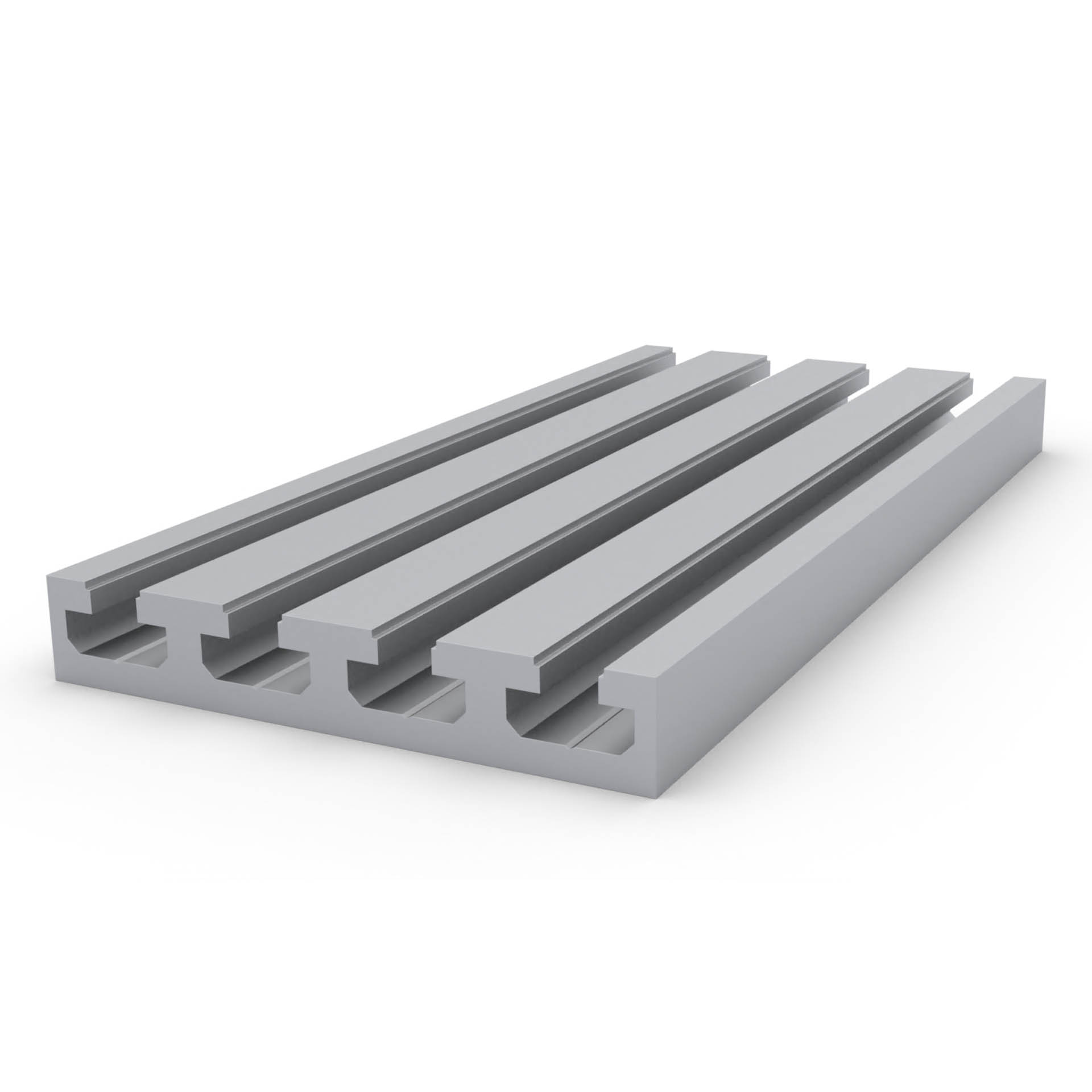

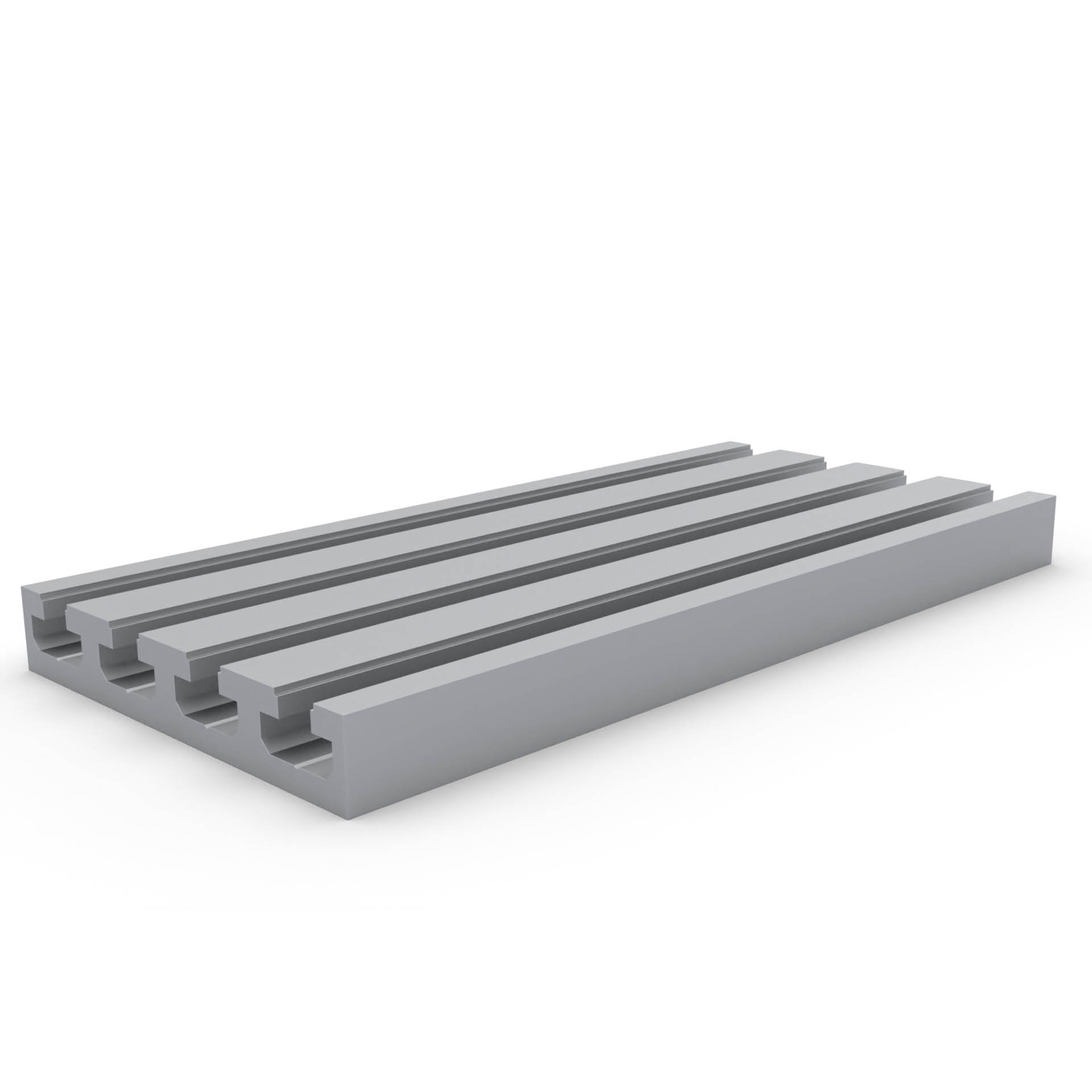

Станочный профиль для стола паз 10 мм, сечение 24х120 мм
24х120 мм, конструкционный профиль

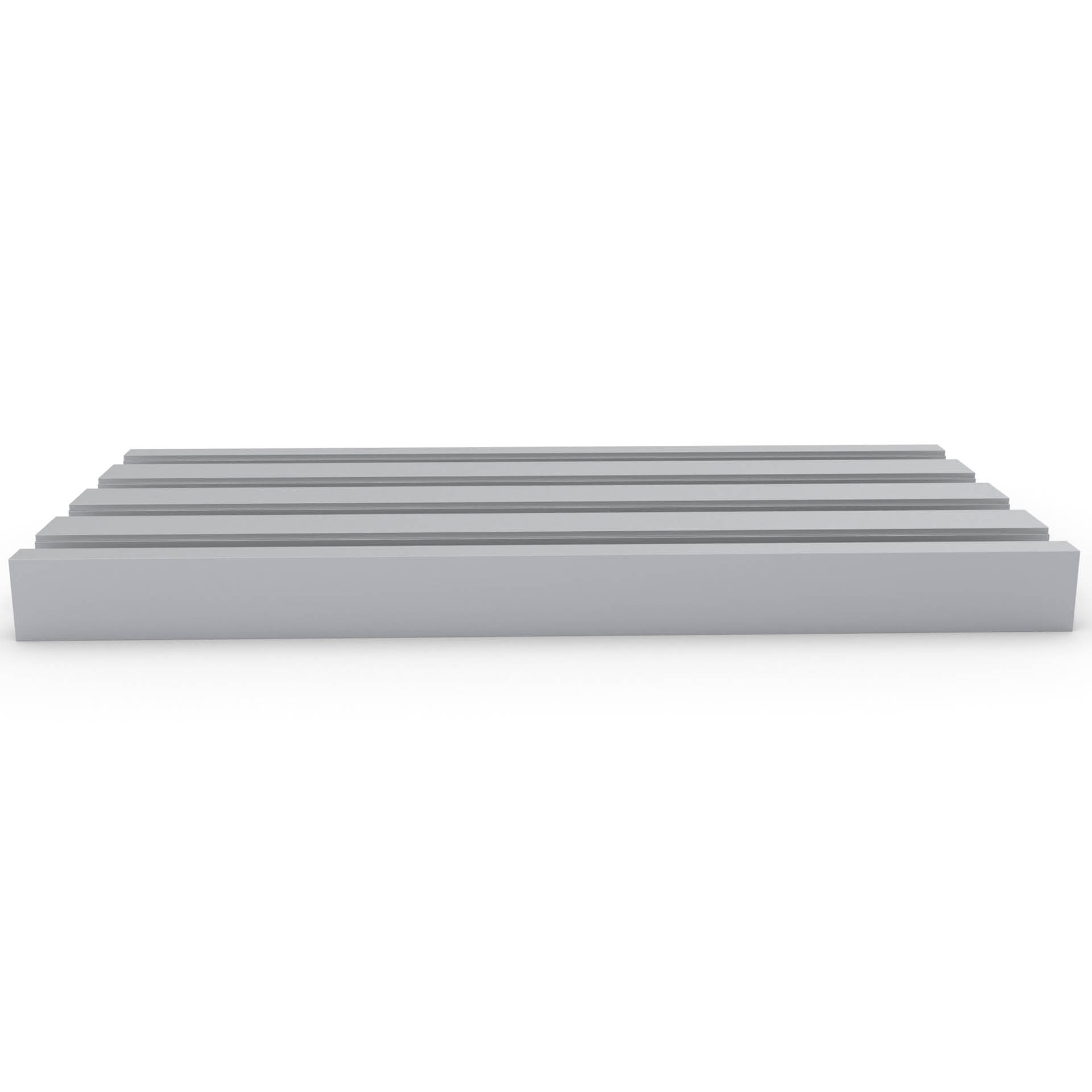

Станочный профиль 24х120 мм
Тяжелый профиль рабочего стола. толщина стенки 8 мм, размер 24х120 мм
5 985.00 руб. от 1 м.
( -3 % )
5 805.45 РУБ.
от 3 м.
( -4 % )
5 745.60 РУБ.
от 5 м.
( -5 % )
5 685.75 РУБ.
от 10 м.
( -8 % )
5 506.20 РУБ.
от 20 м.
( -10 % )
5 386.50 РУБ.
от 40 м.
( -12 % )
5 266.80 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-24120 | Профиль 24х120мм, паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 80 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-24120 ): 70 руб.
Ширина реза: 5 мм.
Кратность продажи: 500 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. 24Х120.DXF.ZIP — 2D Модель профиля
2. Файл (24Х120.STEP.ZIP)

Описание

Минимальная толщина стенки 8 мм.
Плита станочная, установочная с Т-пазами. Используется для создания рабочих столов и поверхностей.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%
Станочный алюминиевый профиль 24х120 мм


Характеристики

Артикул:
 OB-24120
Длина профиля(макс), мм:
 6040
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 5,2
Площадь сечения, см2:
 18,87
Момент инерции, Ix(см4):
 10,59
Момент инерции, Iy(см4):
 231,5
Момент сопротивления, WX (см3):
 8,825
Момент сопротивления, WY (см3):
 38,58
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-24120

Возможные замены или аналоги для арт. OB-24120:

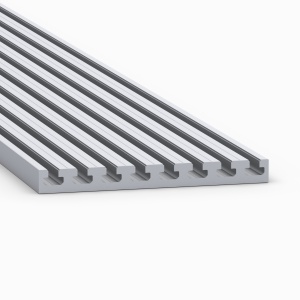

OB-15180 | Профиль 15х180мм, паз 10 мм (Анодированный) OB-15180 | Профиль 15х180мм, паз 10 мм (Анодированный)
3890.00 руб./м.

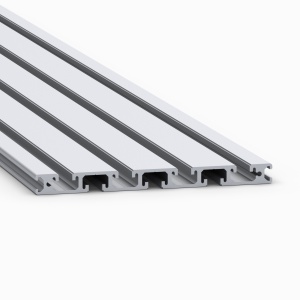

 ⓘ - в наличии ≈ 400 м. OB-22.5180 | Профиль 22.5х180мм, паз 10 мм (Анодированный) OB-22.5180 | Профиль 22.5х180мм, паз 10 мм (Анодированный)
6965.00 руб./м.

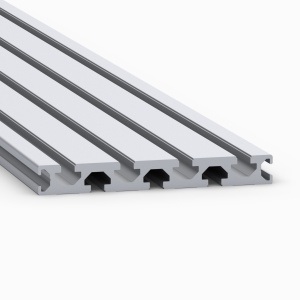

 ⓘ - в наличии ≈ 100 м. OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия) OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия)
