OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия)

Сделано в России

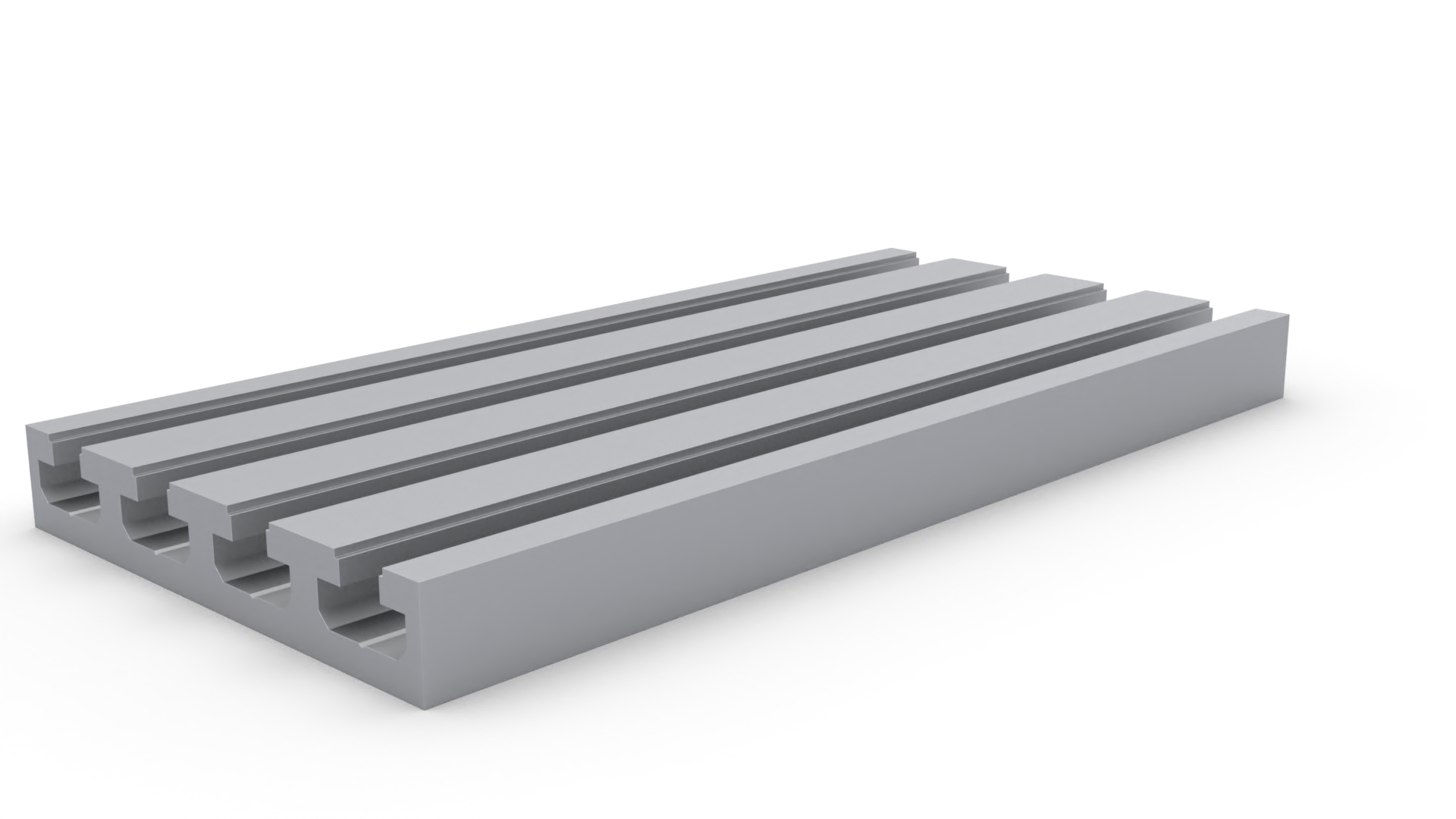

Тяжелый профиль для стола с т-пазами 24х120 мм

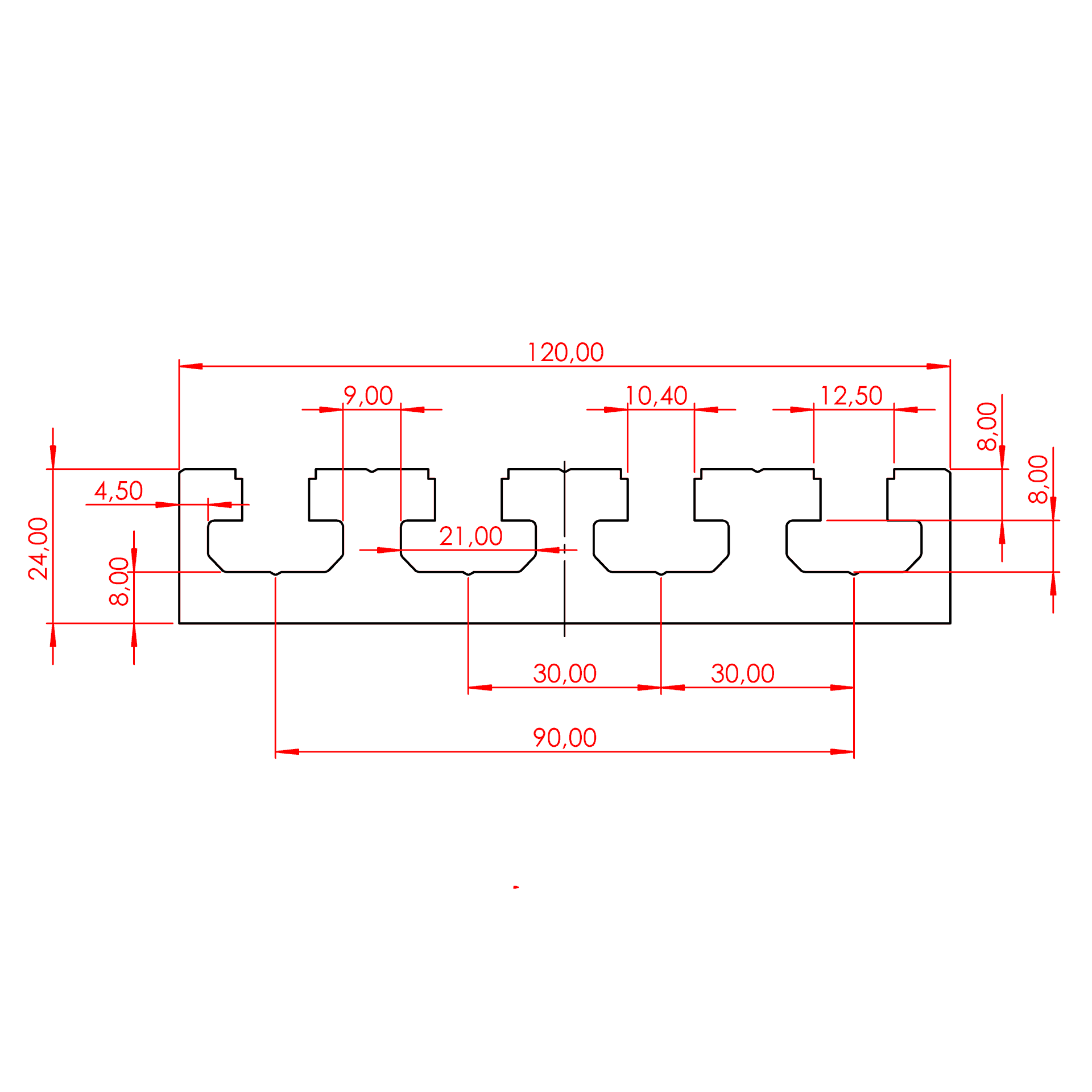

Чертеж тяжелого конструкционного профиля для столов с Т-пазами 24х120

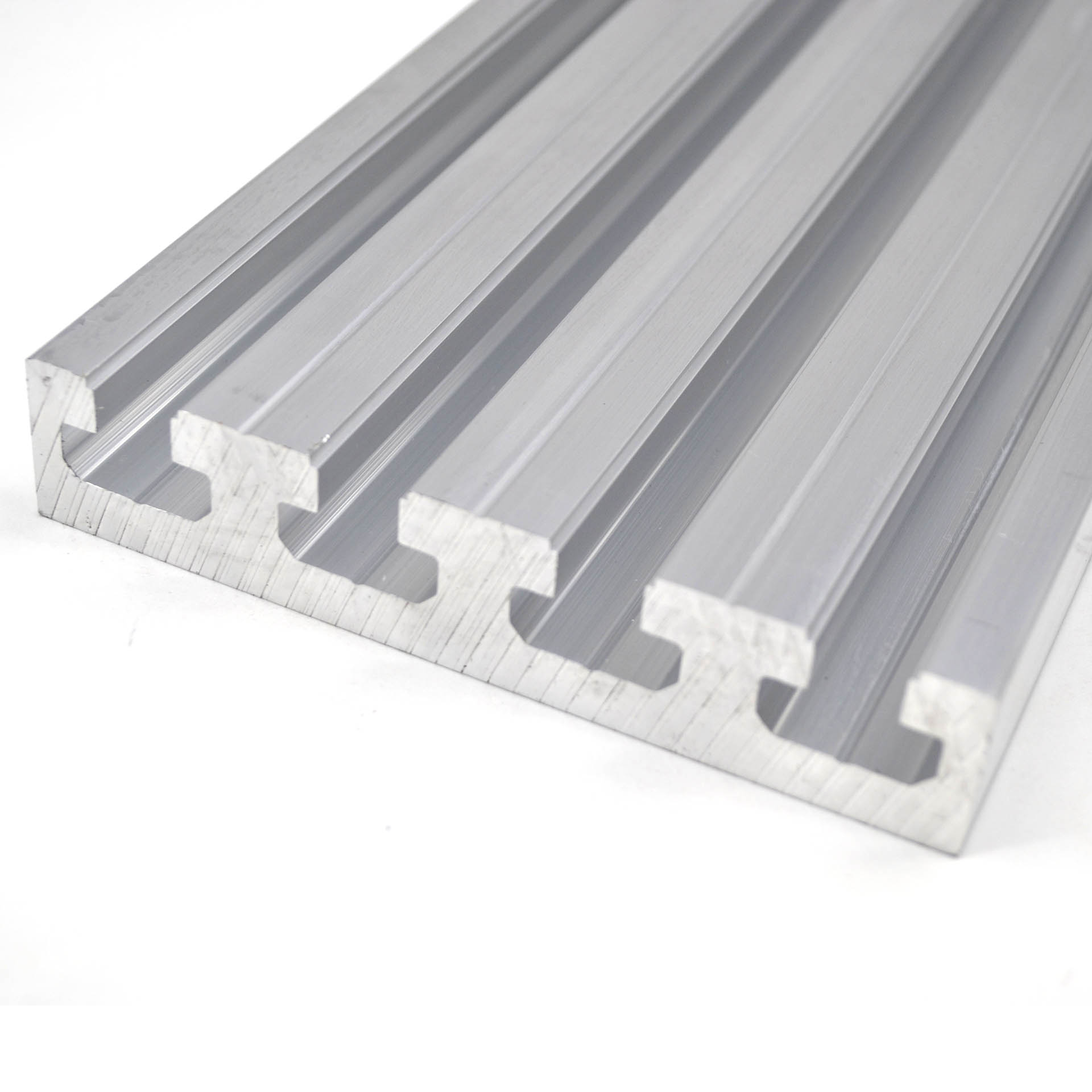

Плита станочная сечение 24х120 мм

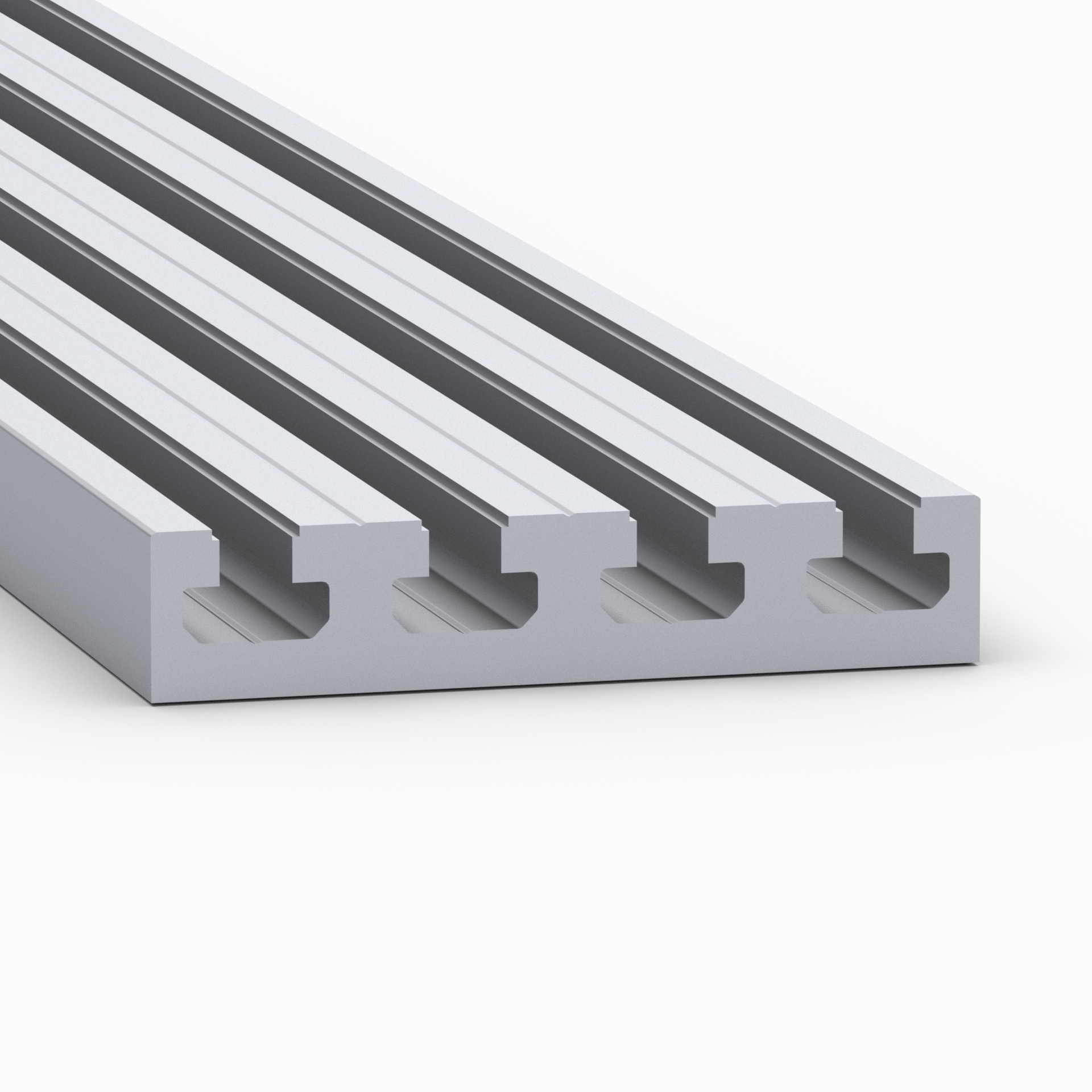

Профиль рабочего стола 24х120 мм

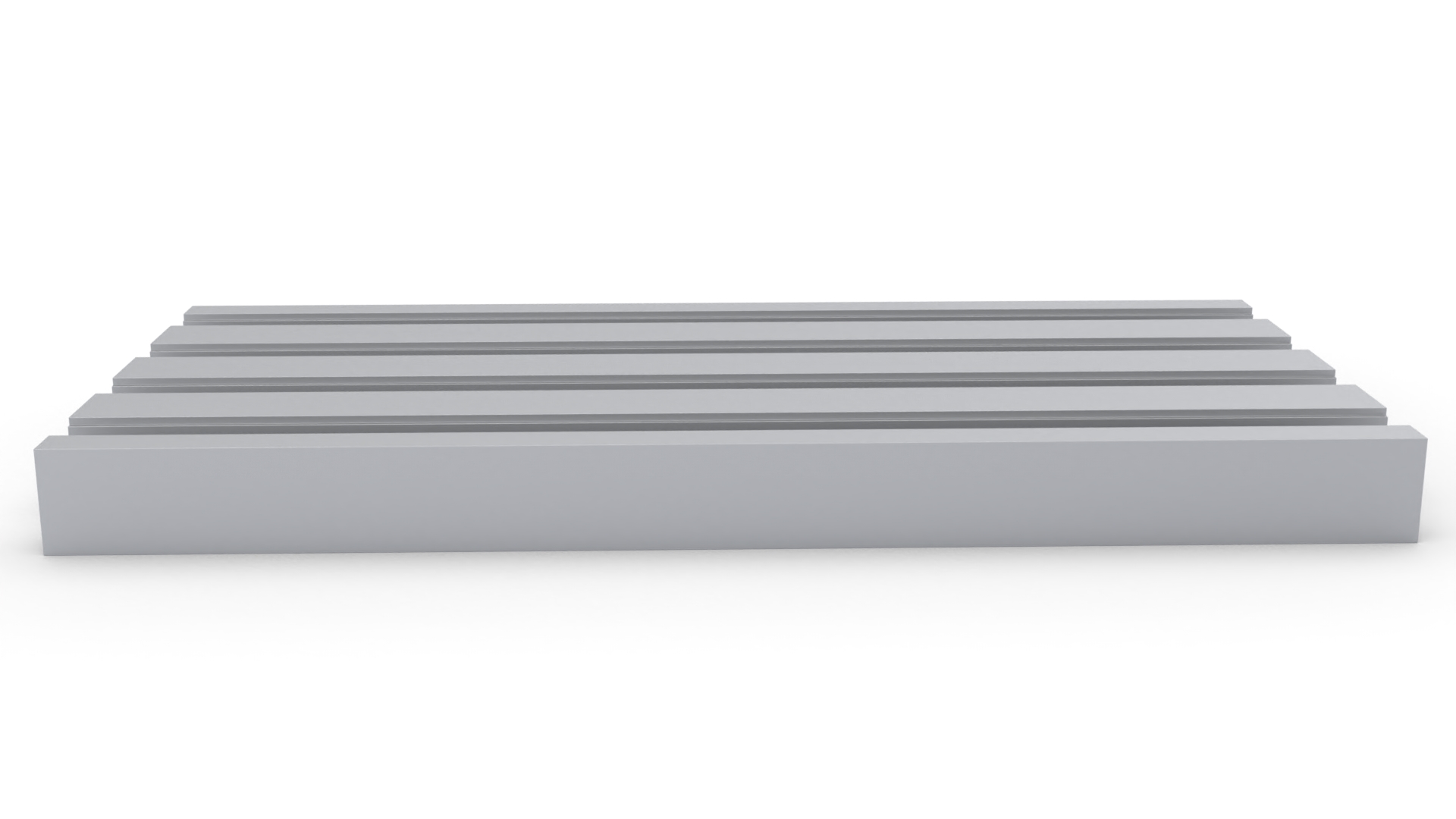

Конструкционный профиль для стола, 24х120 мм, толщина стенки 8 мм

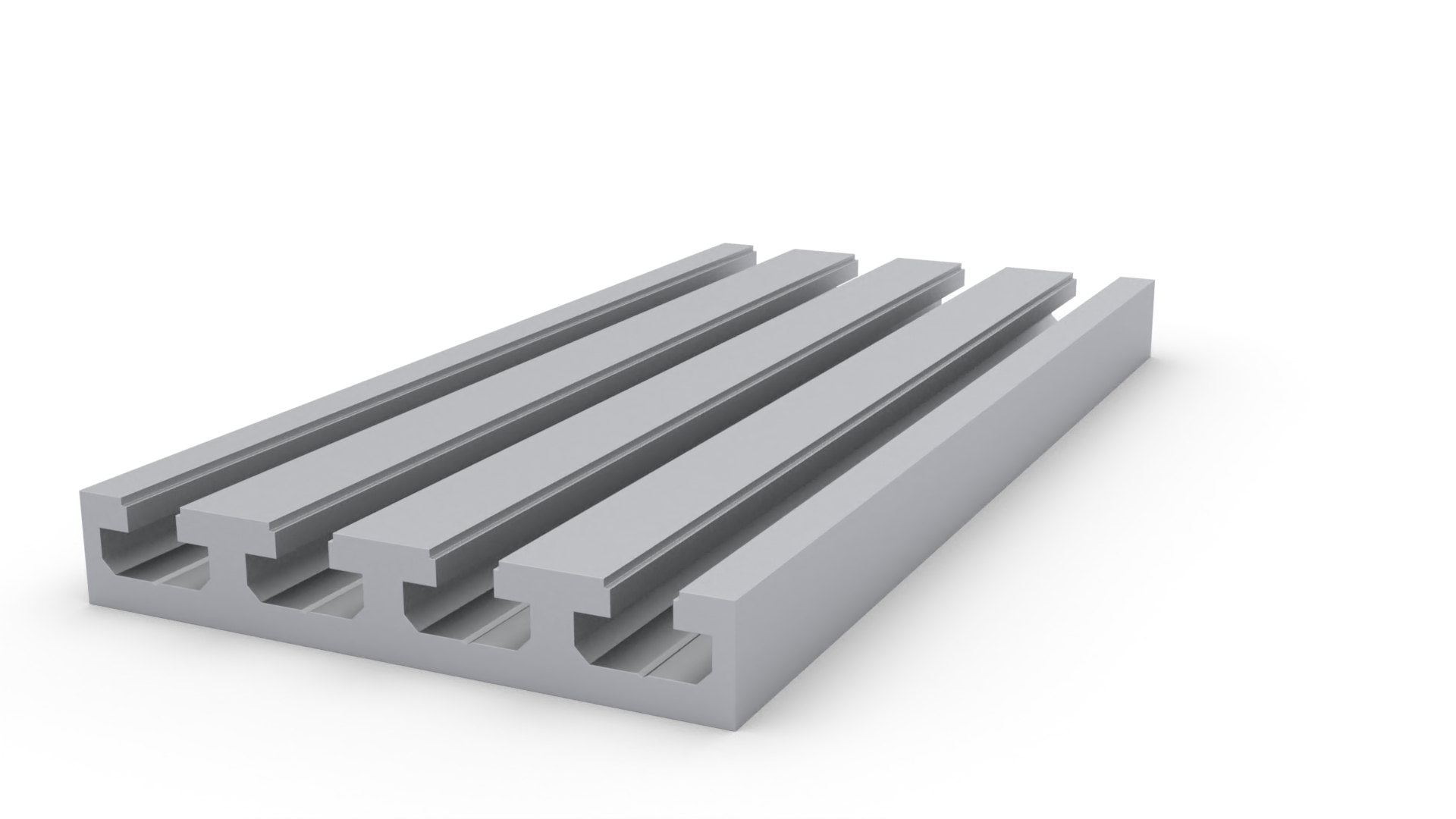

Тяжелый алюминиевый профиль для рабочего стола 24х120 мм, толщина стенки 8 мм
Станочный профиль 24х120 мм с Т-образным пазом 10 мм
Алюминиевая установочная плита 24х120 мм с пазами 10 мм
Алюминиевый профиль 24х120 мм, 4 паза 10 мм
5 336.00 руб. от 1 м
от 3 м 5 229.28 ₽ −2%
от 6 м 5 122.56 ₽ −4%
от 12 м 5 015.84 ₽ −6%
от 24 м 4 909.12 ₽ −8%
от 48 м 4 802.40 ₽ −10%
от 96 м 4 695.68 ₽ −12%
Наличие OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия)
На складе 280 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
STEPСкачать
OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия) (3D Модель профиля).STEP
3D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-24120-BP | Профиль 24х120мм, паз 10 мм (Без покрытия) (3D Модель профиля).ZIP

Описание

Минимальная толщина стенки 8 мм.
Плита станочная, установочная с Т-пазами. Используется для создания рабочих столов и поверхностей.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.
Станочный алюминиевый профиль 24х120 мм

Характеристики

Артикул:
 OB-24120-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм
Длина профиля(макс), мм:
 6040
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 5.2
Площадь сечения, см2:
 18,87
Момент инерции, Ix(см4):
 10,59
Момент инерции, Iy(см4):
 231,5
Момент сопротивления, WX (см3):
 8,825
Момент сопротивления, WY (см3):
 38,58
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-24120-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
