OB-15180-BP | Профиль 15х180мм, паз 10 мм (Без покрытия)

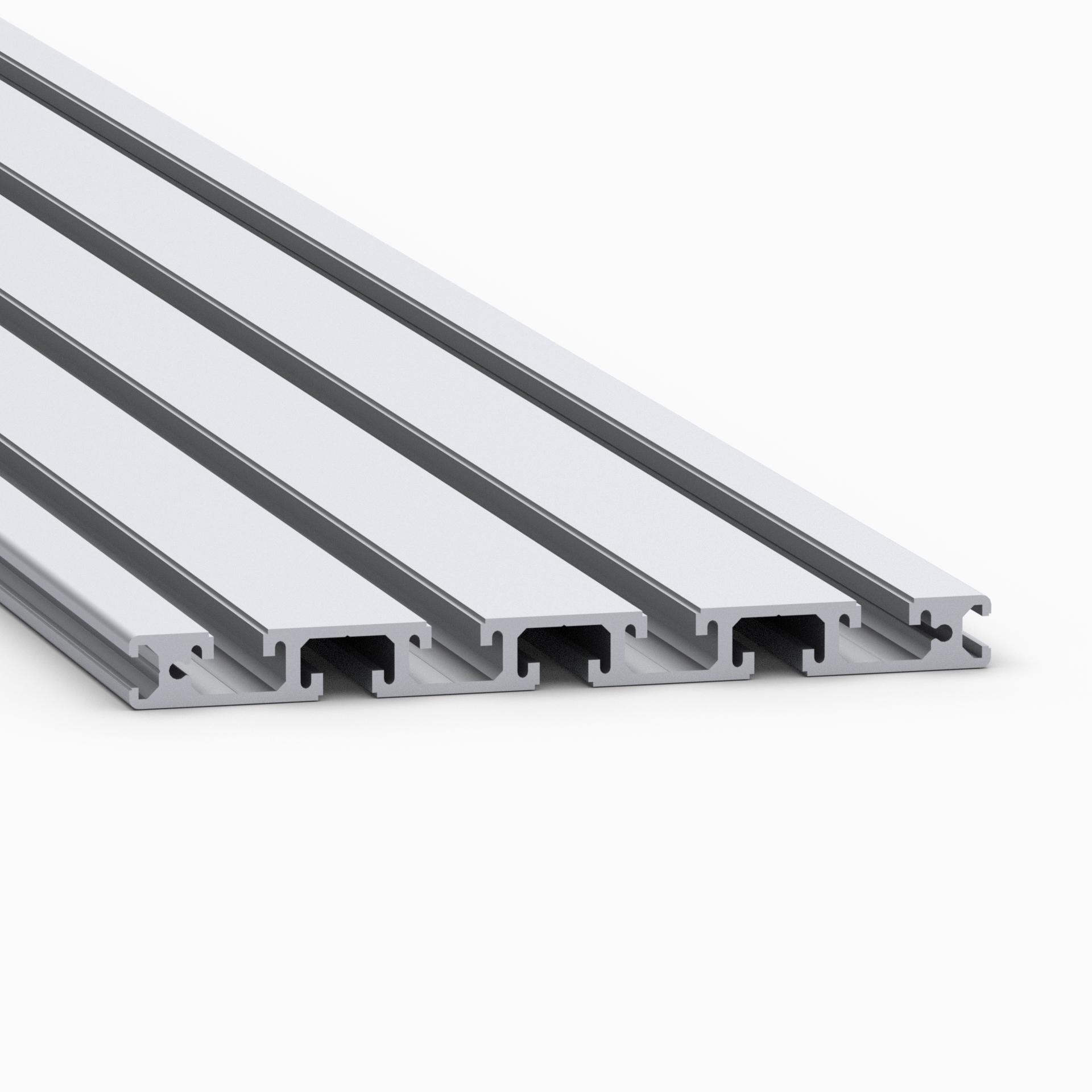

Алюминиевый конструкционный профиль 15х180 мм

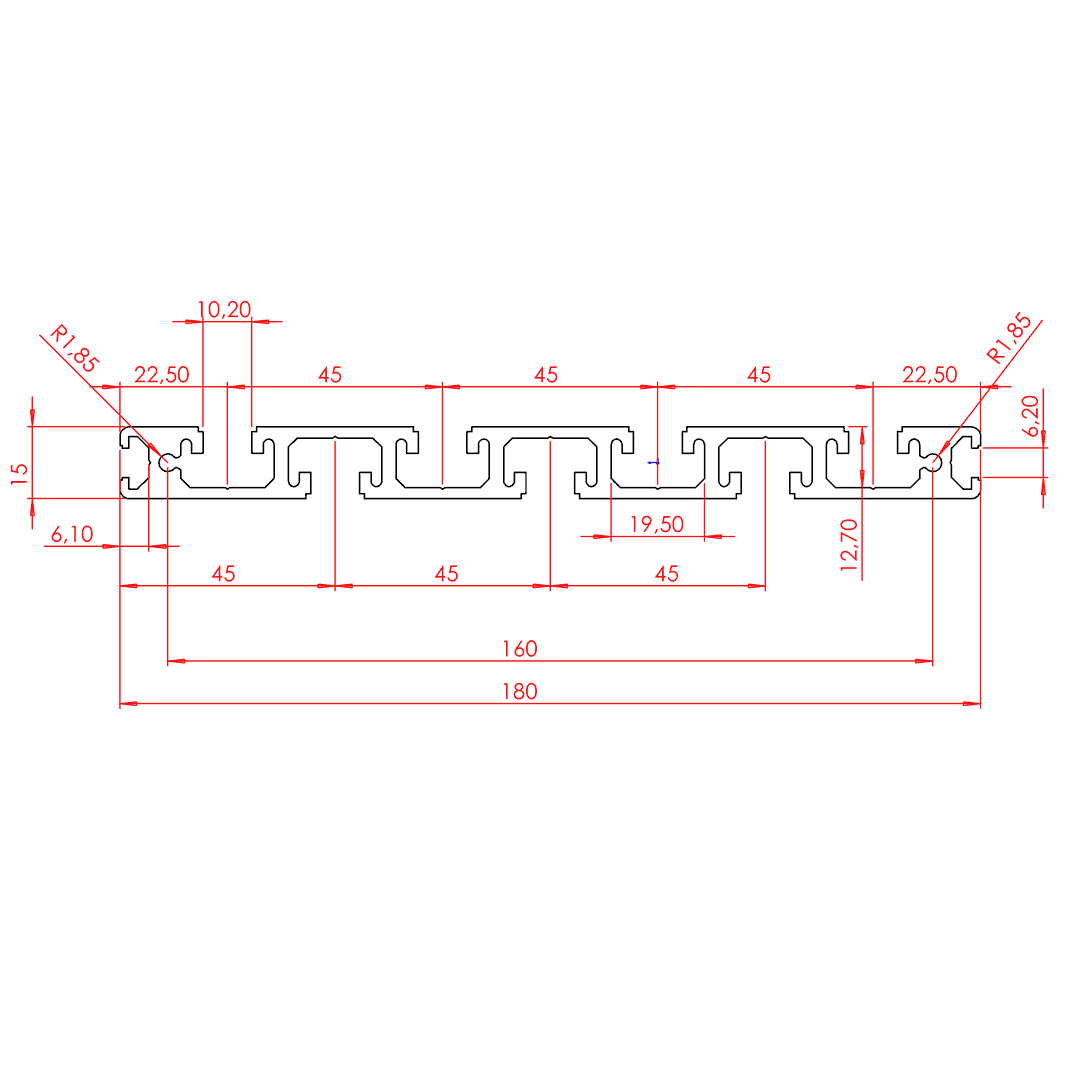

Чертеж алюминиевого конструкционного профиля 15х180 мм
Профиль 15х180, алюминиевый, без покрытия

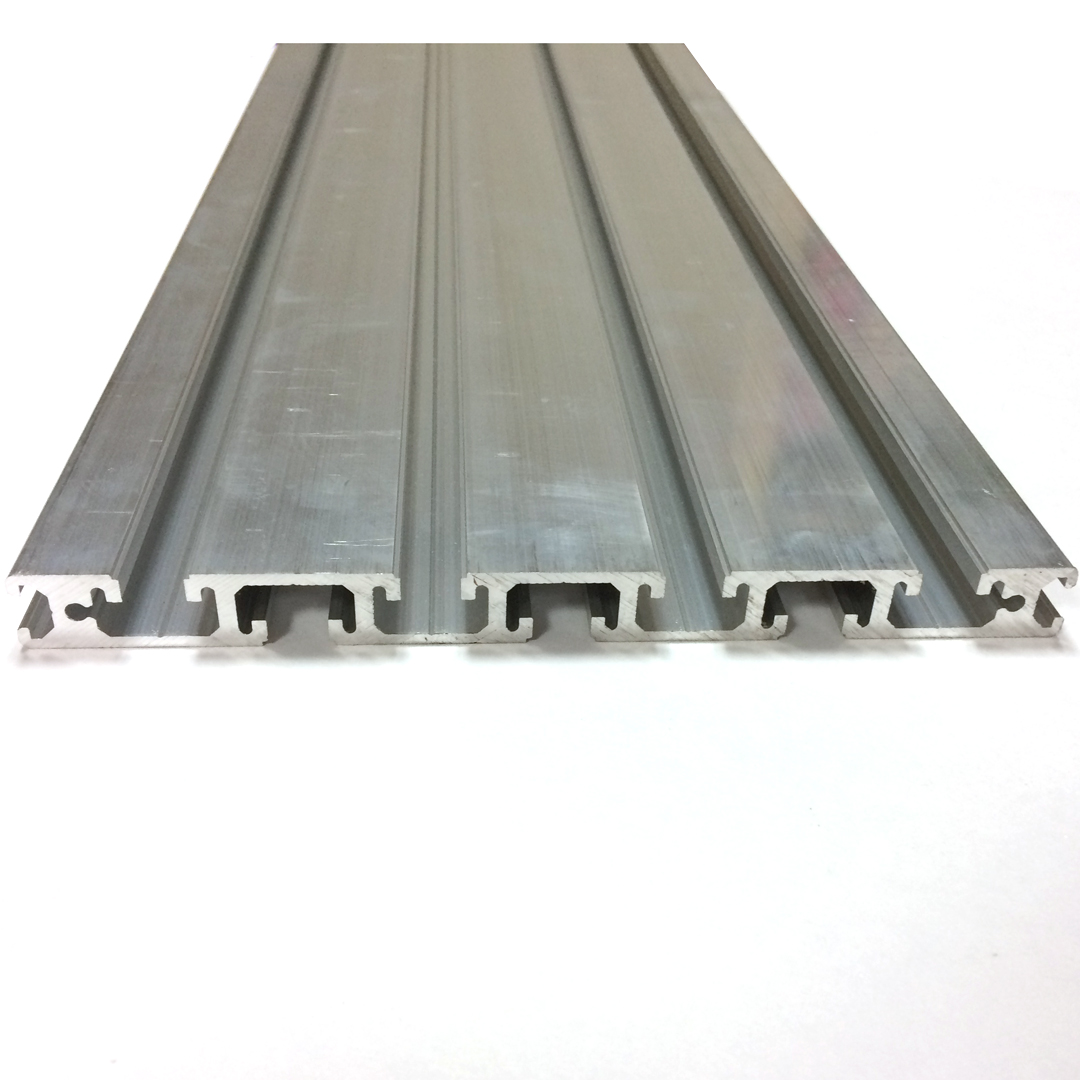

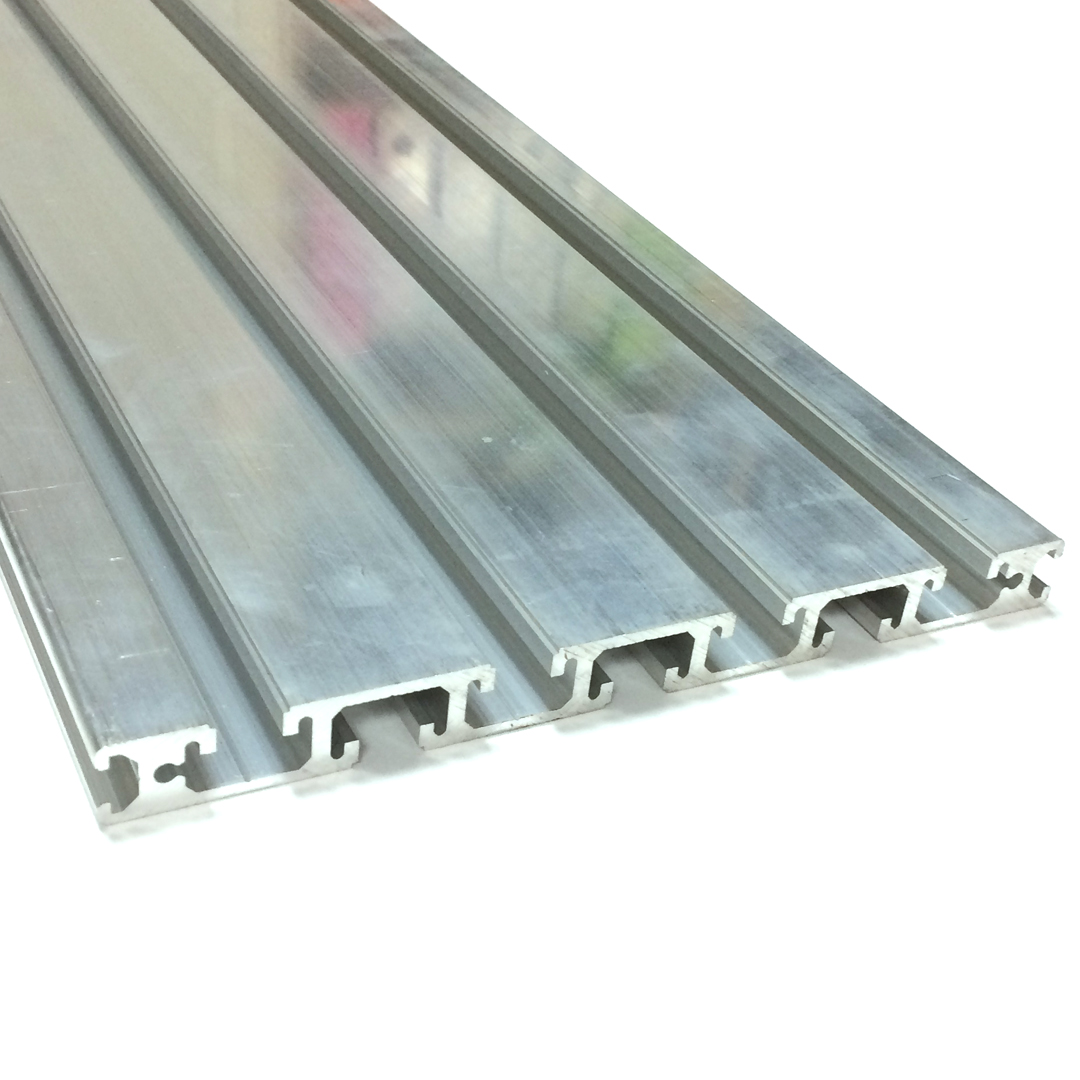

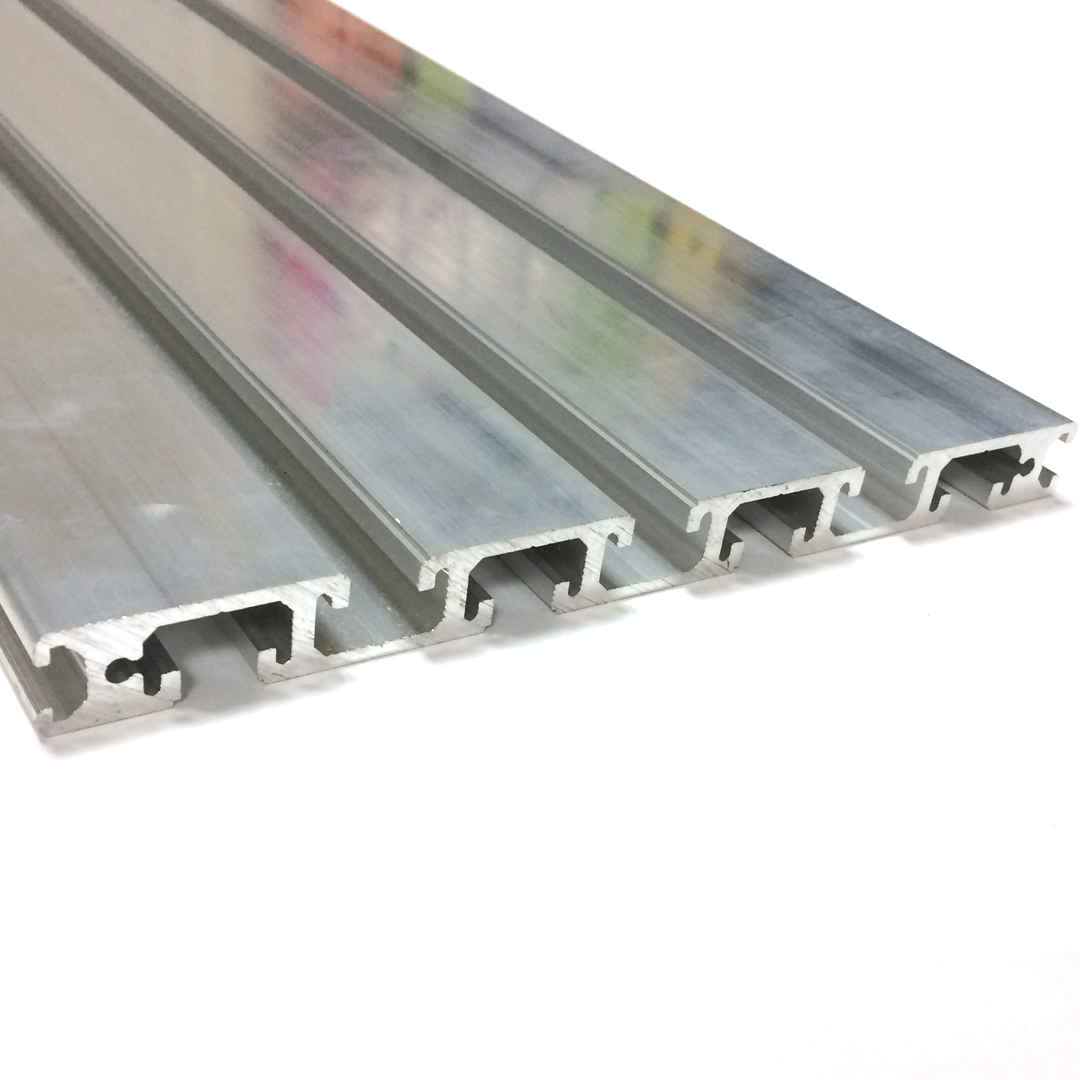

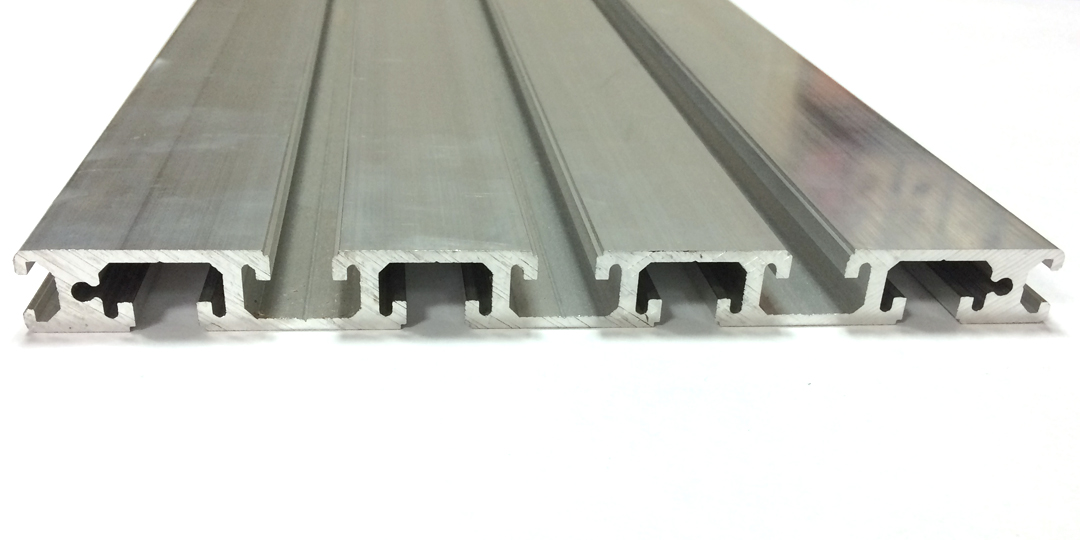

Фото дюралевого профиля 15х180 мм без покрытия
Профиль станочный 15х180 мм, без покрытия
Конструкционный профиль 15х180 мм, паз 10 мм, без покрытия
3 250.00 руб. от 1 м.
( -2 % )
3 185.00 РУБ.
от 5 м.
( -3 % )
3 152.50 РУБ.
от 10 м.
( -5 % )
3 087.50 РУБ.
от 20 м.
( -8 % )
2 990.00 РУБ.
от 35 м.
( -10 % )
2 925.00 РУБ.
от 70 м.
( -12 % )
2 860.00 РУБ.
от 180 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-15180-BP | Профиль 15х180мм, паз 10 мм (Без покрытия)
НА СКЛАДЕ
≈ 700 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-15180-BP ): 60 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Загрузить:
- Чертеж (OB-15180.DXF)
- 3D модель (OB-15180.STEP)
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-15180-BP
Длина профиля(макс), мм:
 5040 и 3040
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842993079
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 3,01
Площадь сечения, см2:
 11,14
Момент инерции, Ix(см4):
 3,18
Момент инерции, Iy(см4):
 332,41
Момент сопротивления, WX (см3):
 4,24
Момент сопротивления, WY (см3):
 36,93
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-15180-BP
