OB-22.5180-BP | Профиль 22.5х180мм, паз 10 мм (Без покрытия)

Сделано в России

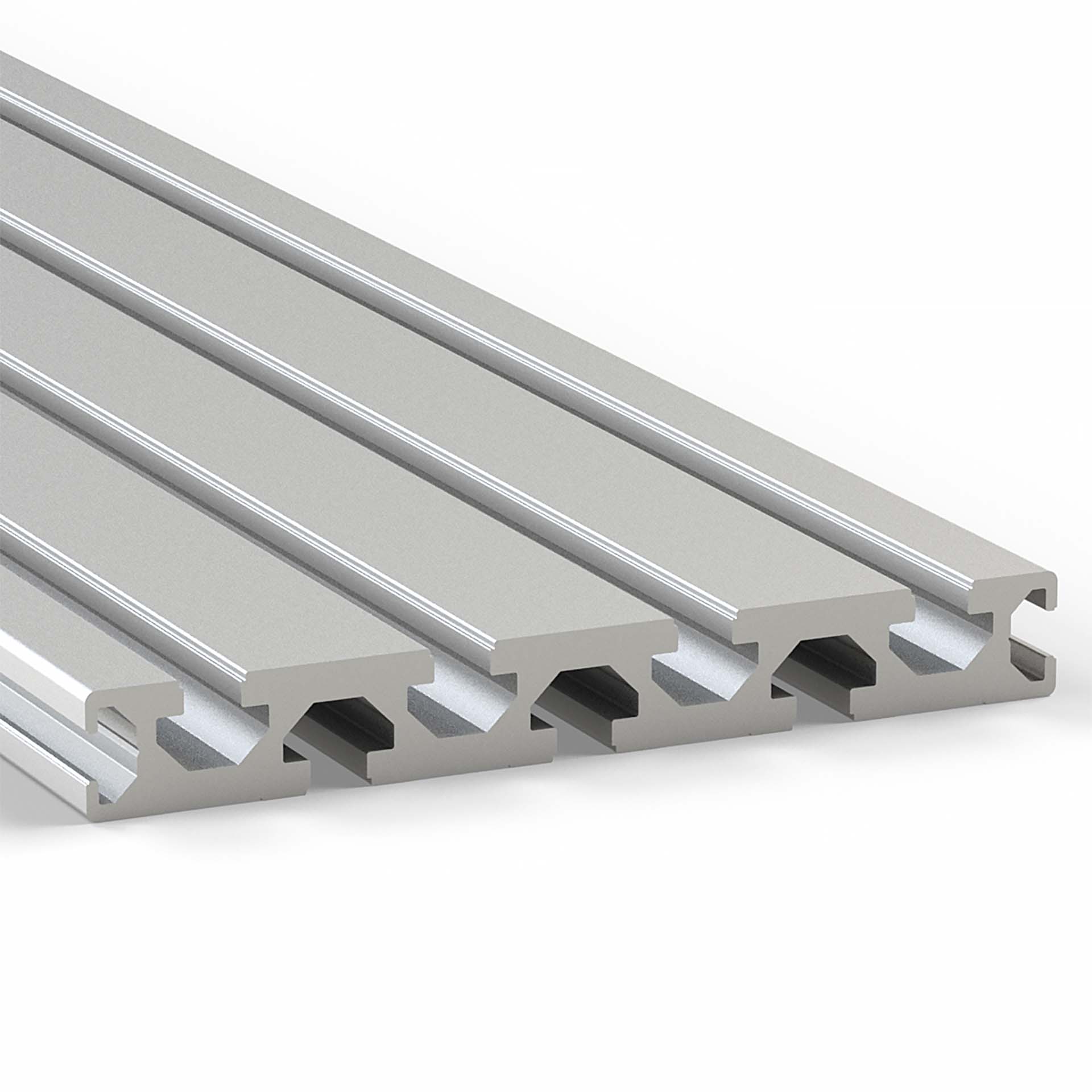

Плита алюминиевая с т пазами 22.5х180 мм

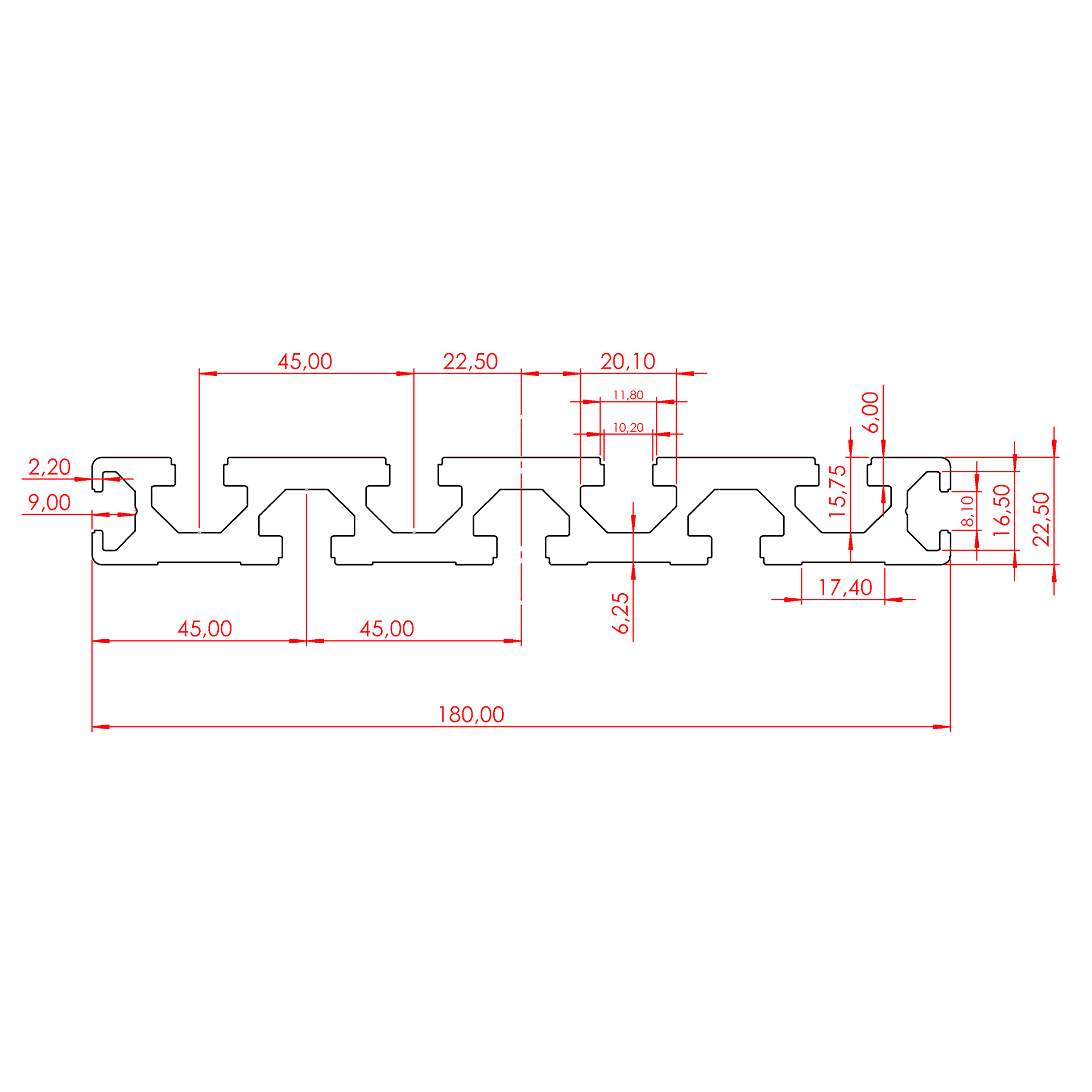

Чертеж станочного профиля 22,5х180 мм с пазом 10 мм

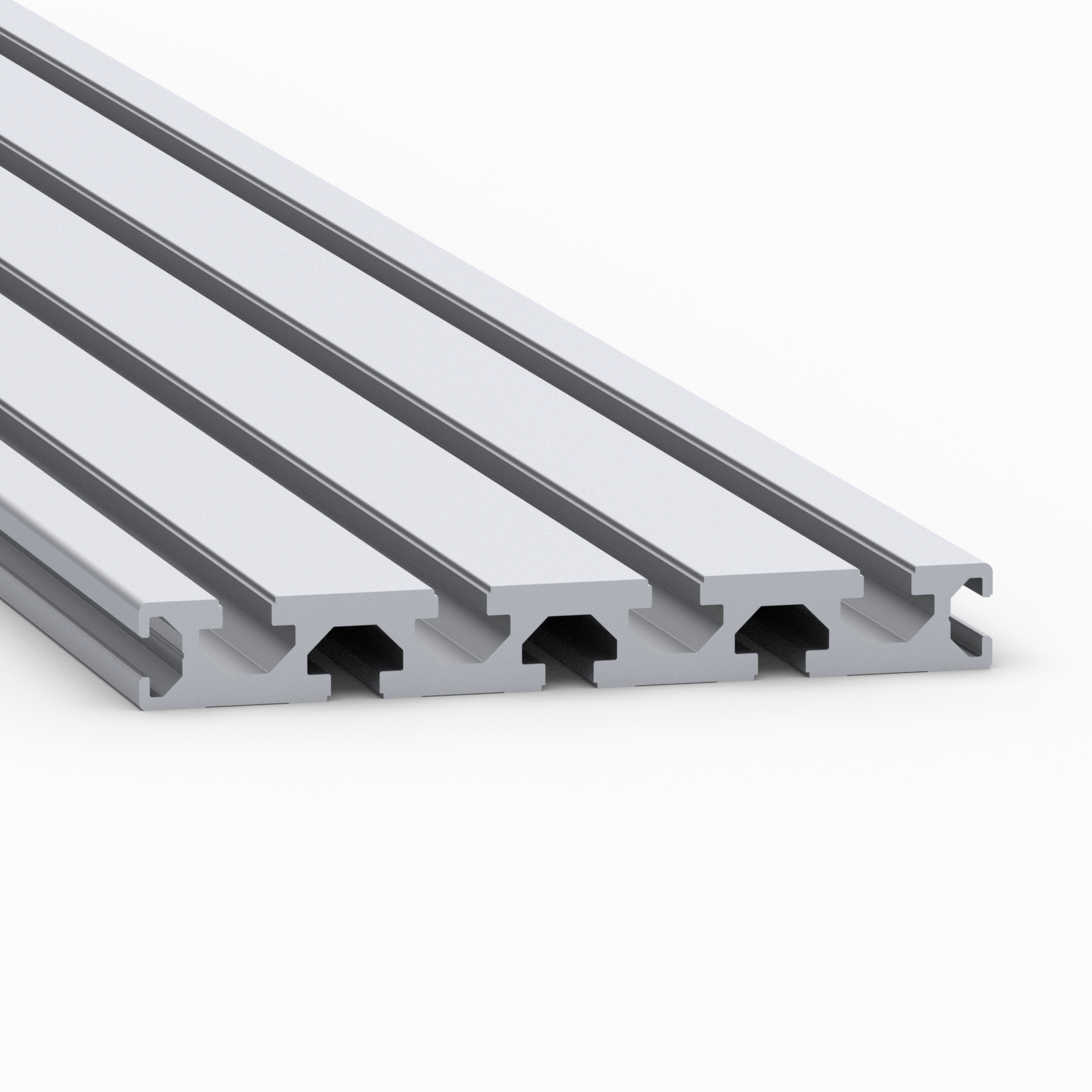

Плита алюминиевая с т пазами 10 и 8 мм, размер 22,5х180

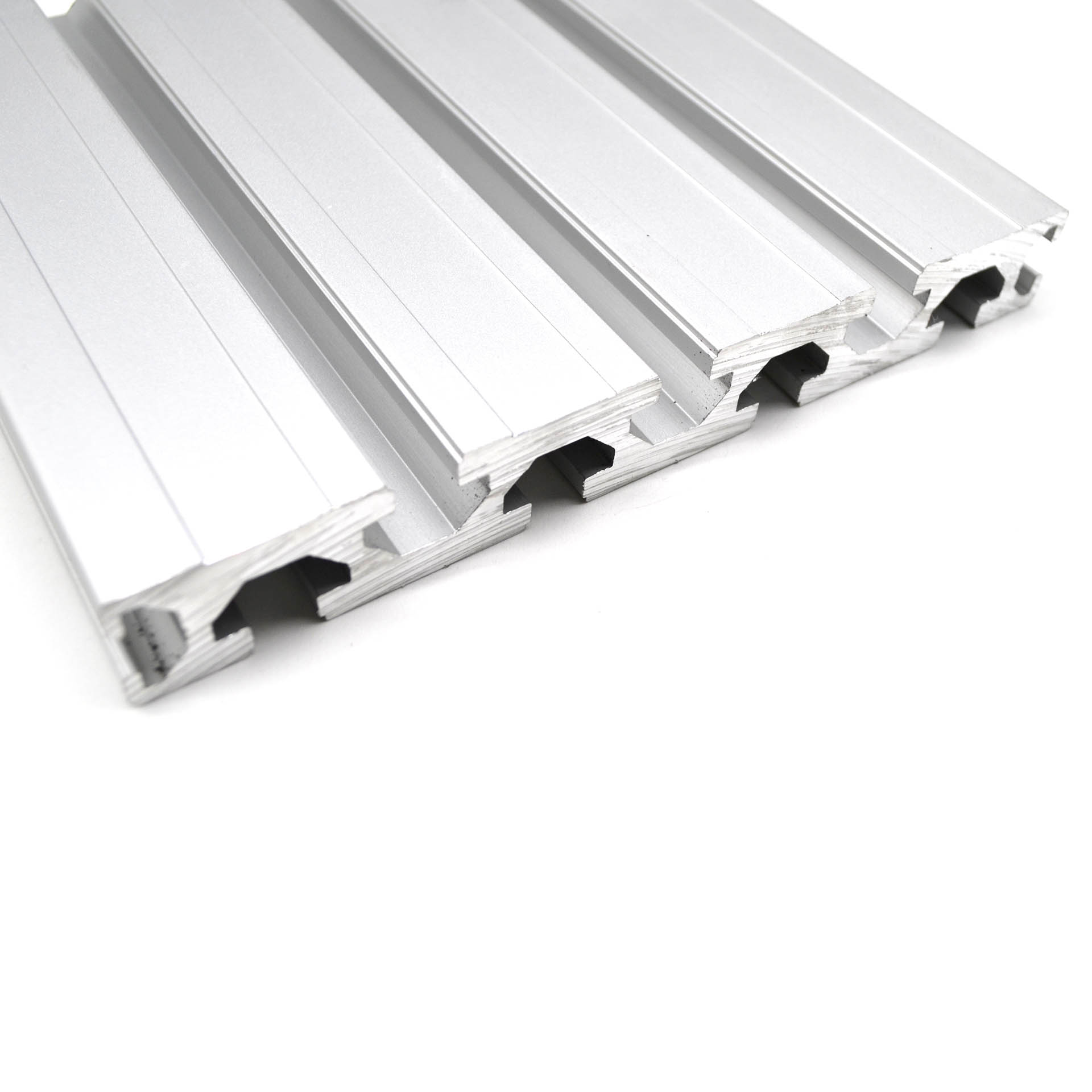

Панель алюминиевая с Т-образными пазами 10 и 8 мм
Алюминиевый конструкционный профиль для рабочих поверхностей 22,5х180
5 195.00 руб. от 1 м
от 2 м 5 091.10 ₽ −2%
от 8 м 4 987.20 ₽ −4%
от 12 м 4 883.30 ₽ −6%
от 20 м 4 779.40 ₽ −8%
от 48 м 4 675.50 ₽ −10%
от 96 м 4 571.60 ₽ −12%
Наличие OB-22.5180-BP | Профиль 22.5х180мм, паз 10 мм (Без покрытия)
На складе 40 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
3.04 м
Добавить
Купить с резкой пополам · бесплатно
1.5+1.5 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-22.5180-BP | Профиль 22.5х180мм, паз 10 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-22.5180-BP | Профиль 22.5х180мм, паз 10 мм (Без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
STEPСкачать
OB-22.5180-BP | Профиль 22.5х180мм, паз 10 мм (Без покрытия) (3D Модель профиля).STEP
3D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-22.5180-BP | Профиль 22.5х180мм, паз 10 мм (Без покрытия) (3D Модель профиля).ZIP

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-22.5180-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм
Длина профиля(макс), мм:
 3040
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842990345
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 5.91
Площадь сечения, см2:
 21,8
Момент инерции, Ix(см4):
 12,1
Момент инерции, Iy(см4):
 586,7
Момент сопротивления, WX (см3):
 10,76
Момент сопротивления, WY (см3):
 65,19
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-22.5180-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой

Возможные замены или аналоги для арт. OB-22.5180-BP:

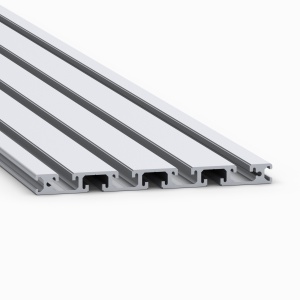

OB-15180-BP | Профиль 15х180мм, паз 10 мм (Без покрытия)
