2020 | Линейный соединитель стальной 180 мм, паз 10

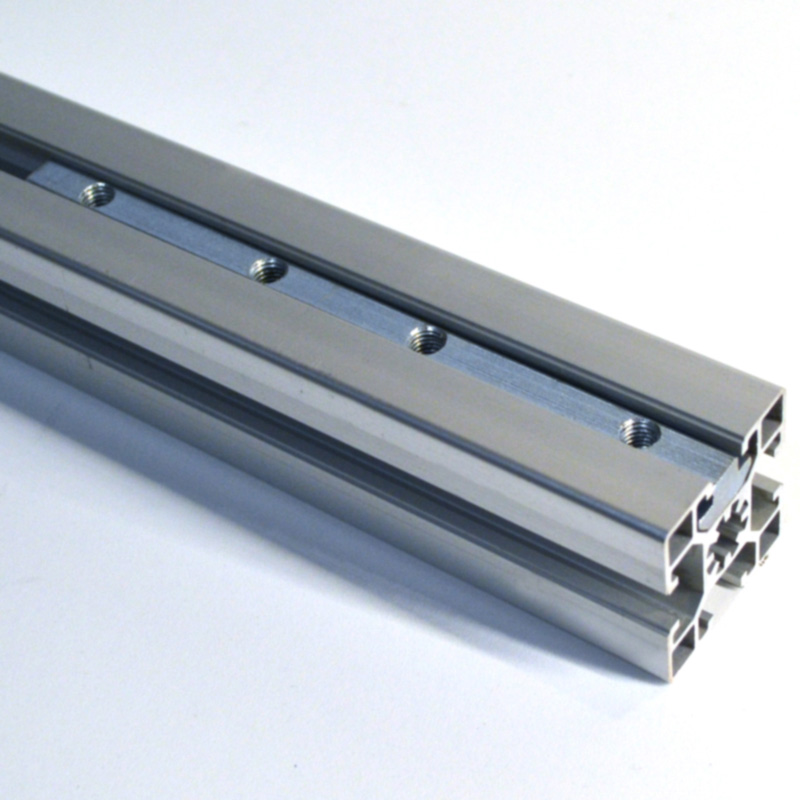

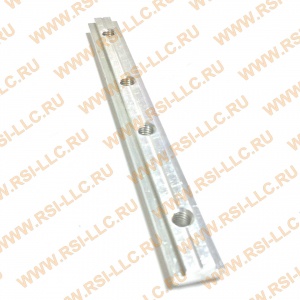

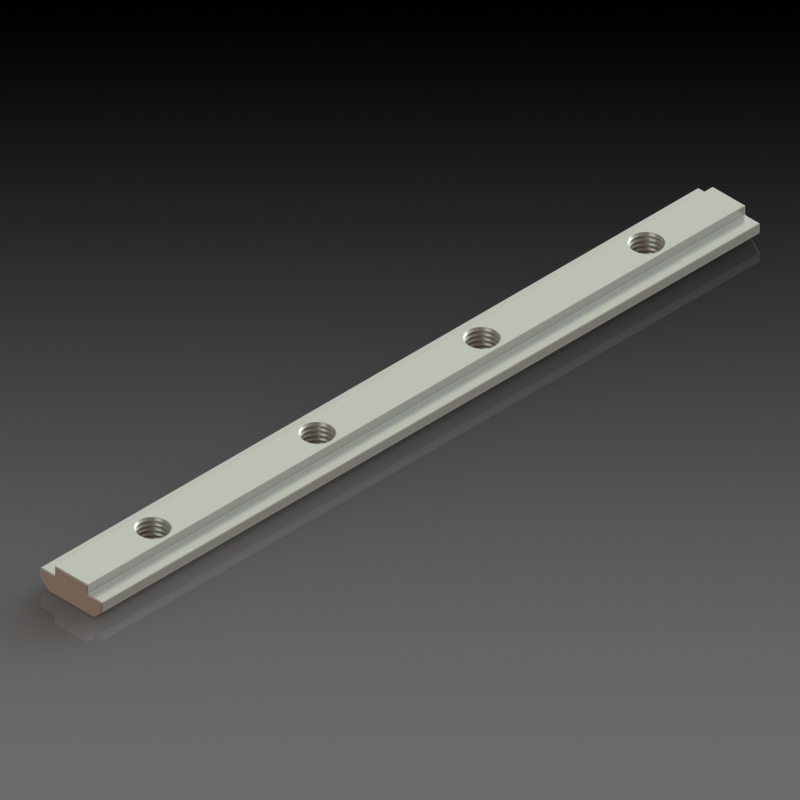

Внутренний линейный соединитель паз 10

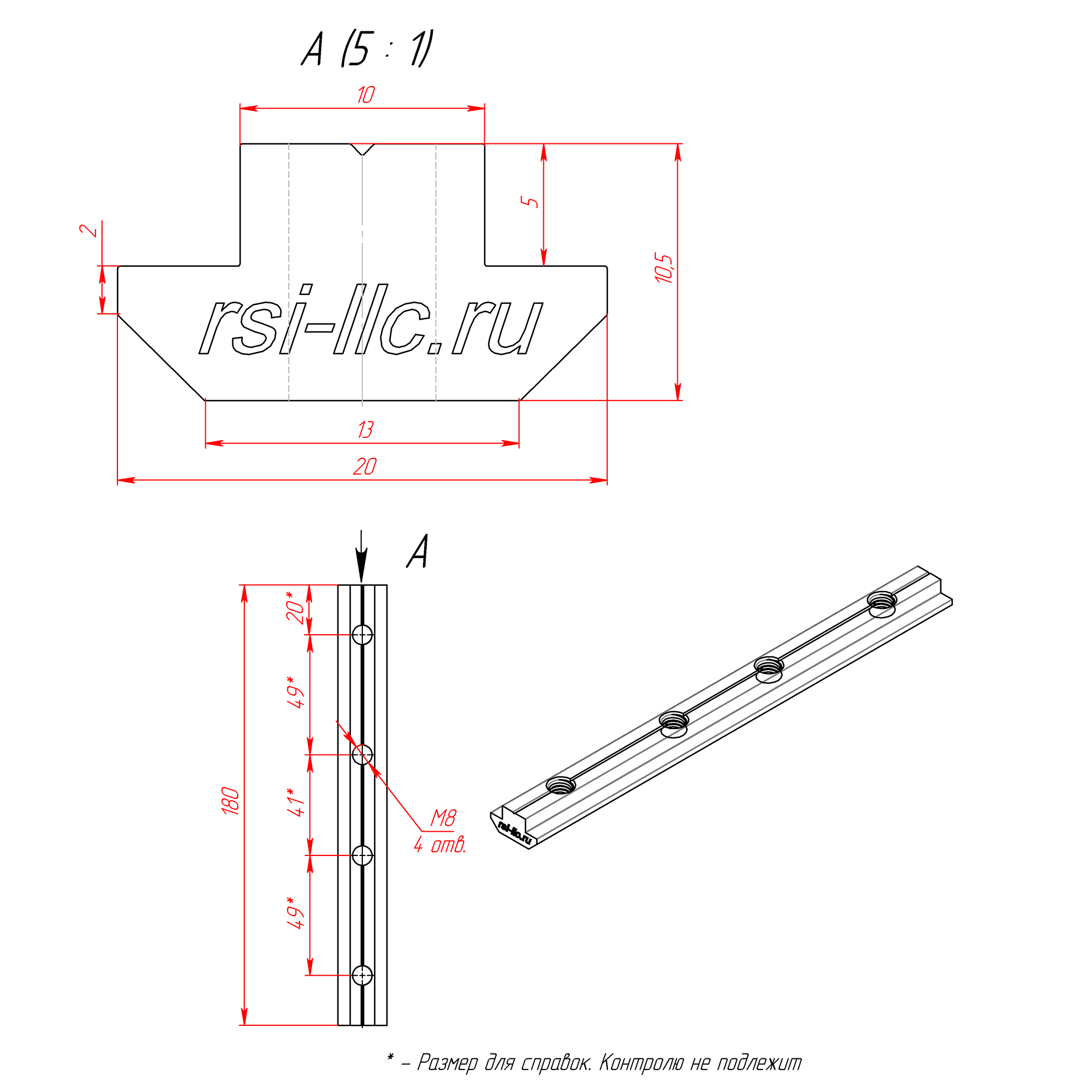

Чертеж - Внутренний линейный соединитель паз 10

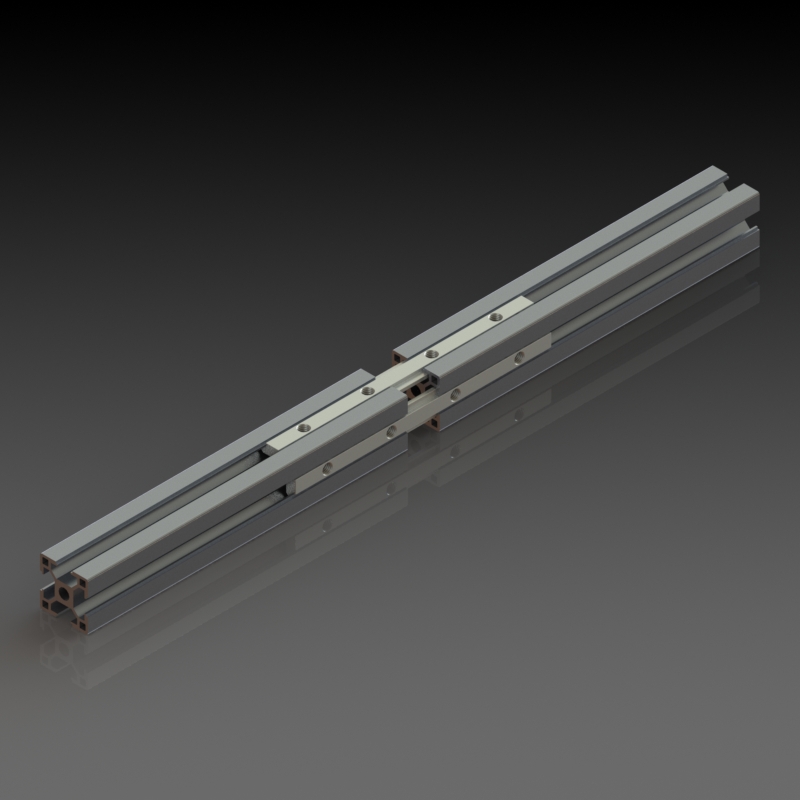

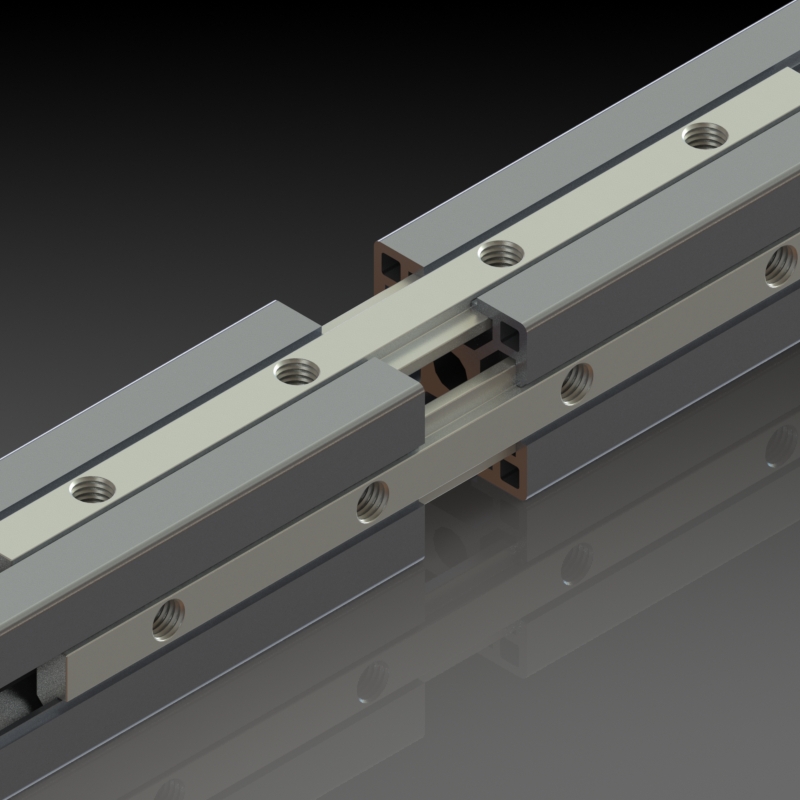

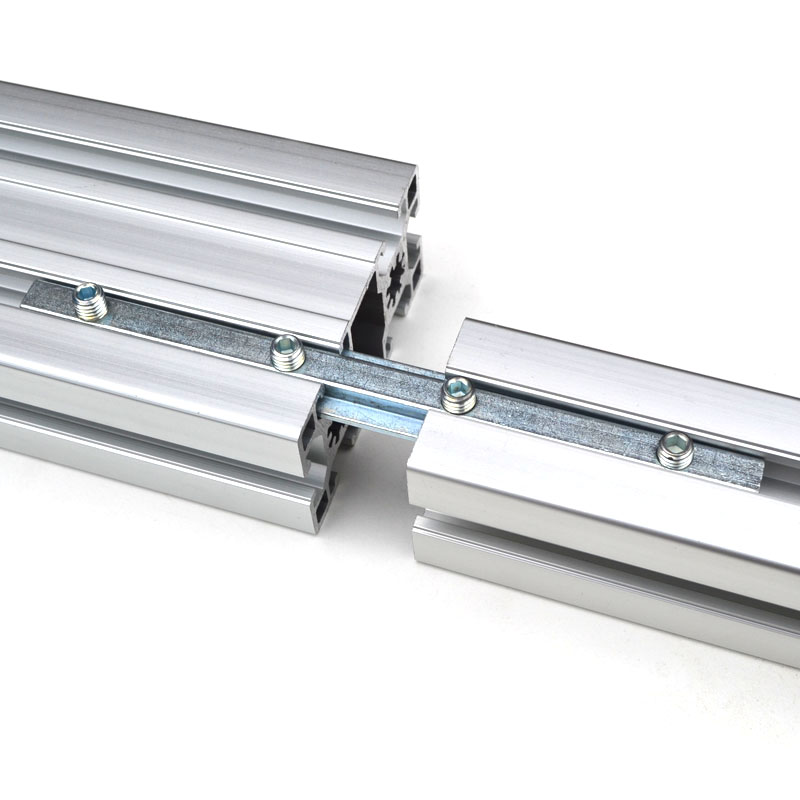

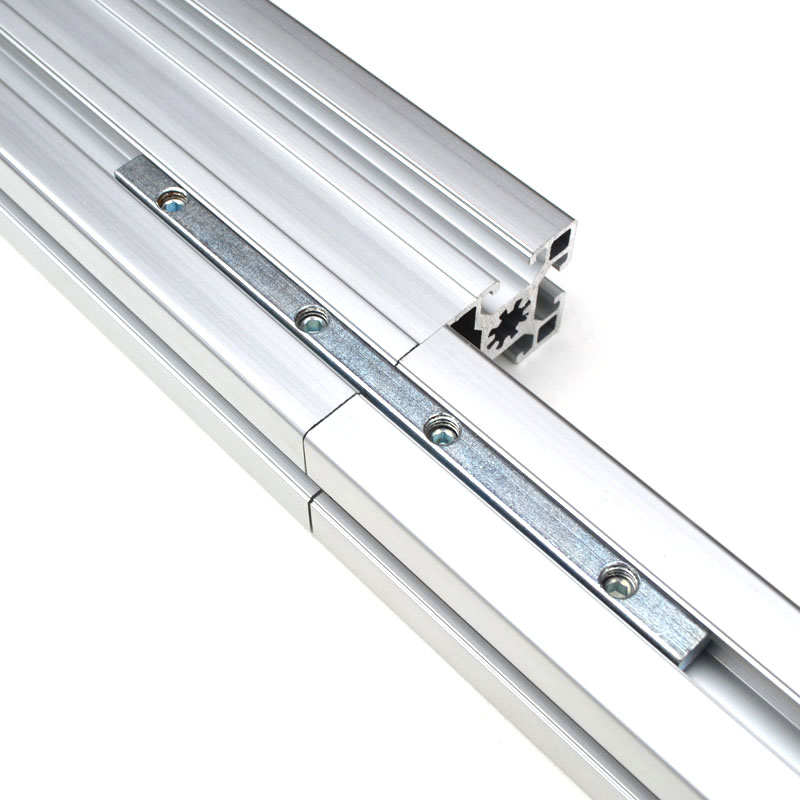

Торцевое соединение конструкционных профилей 45й серии

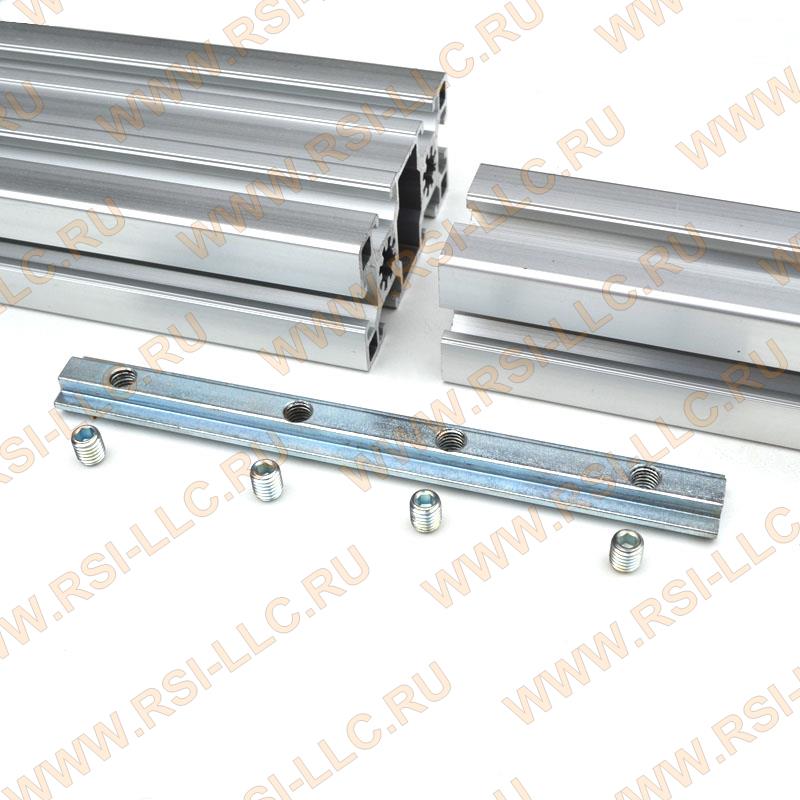

Комплект линейного соединителя арт. 2020

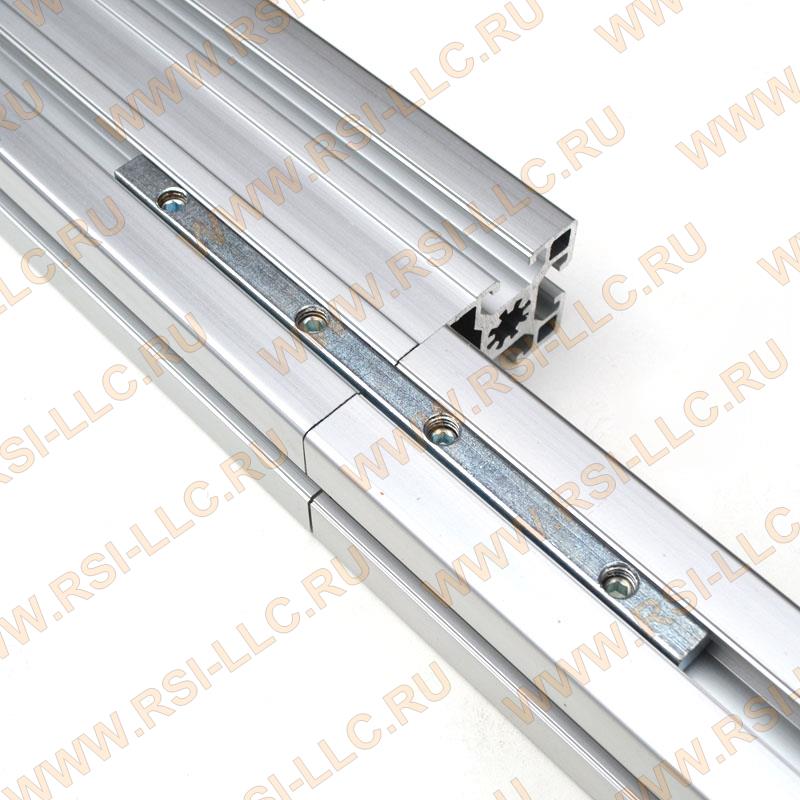

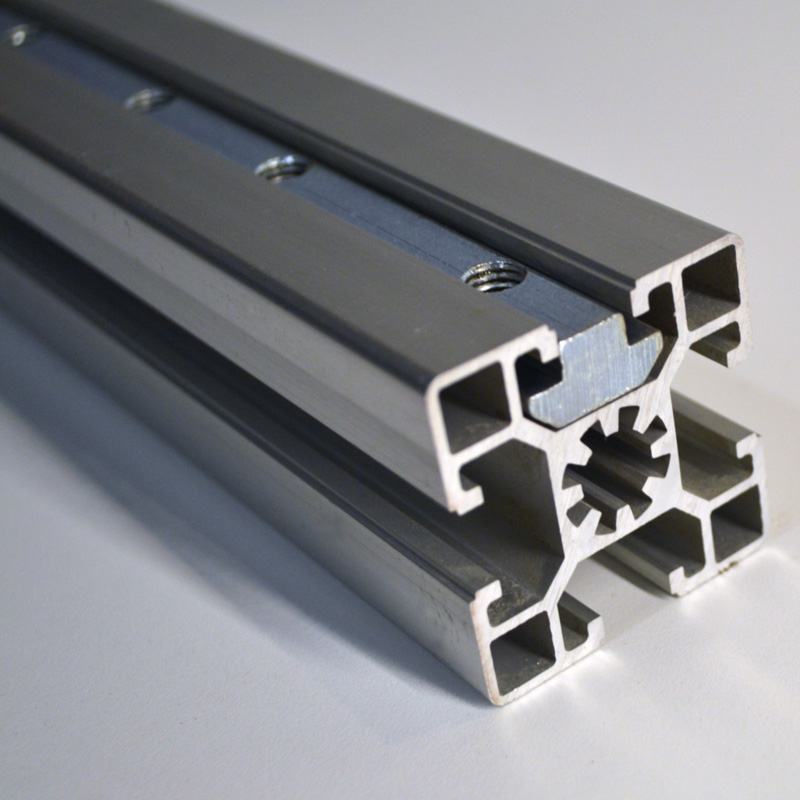

Алюминиевый профиль 45х45 и 45х90 с линейным соединителем

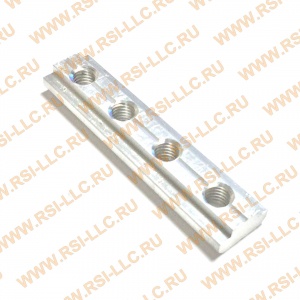

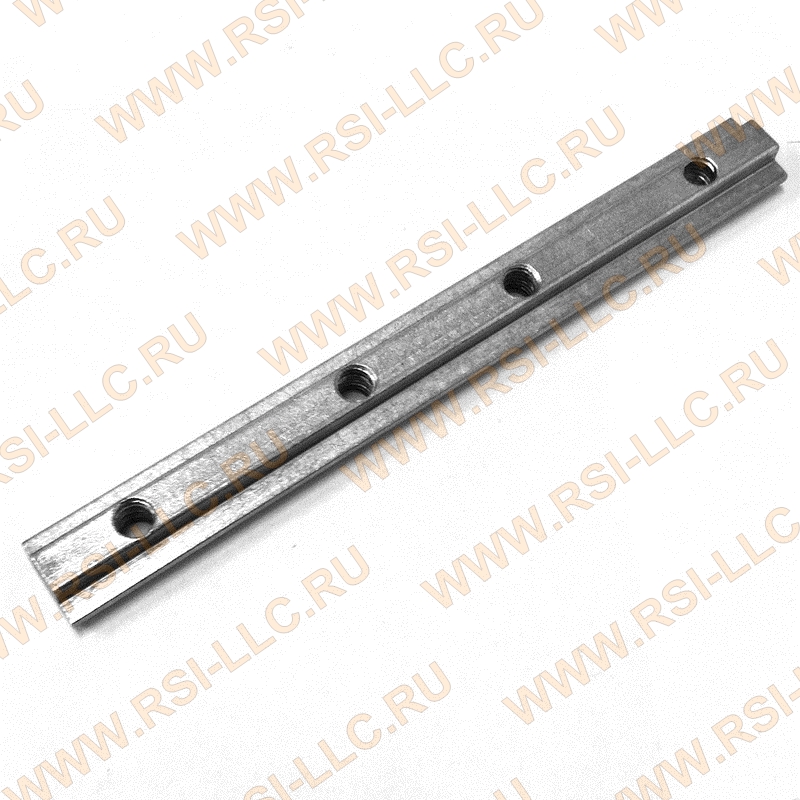

Сухарь пазовый 180 мм паз 10
Пазовый сухарь 180 мм паз 10
Сухарь пазовый 180 мм для профилей с пазом 10
Т образный линейный соединитель паз 10

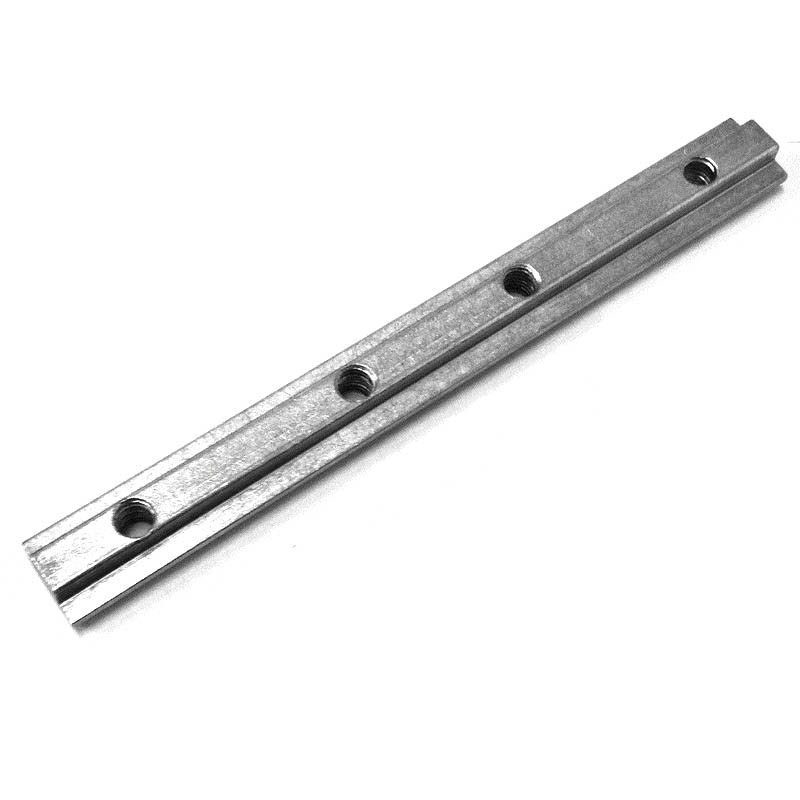

Соединитель линейный паз 10
325.00 руб. от 1 шт.
( -4 % )
312.00 РУБ.
от 35 шт.
( -6 % )
305.50 РУБ.
от 80 шт.
( -8 % )
299.00 РУБ.
от 160 шт.
( -10 % )
292.50 РУБ.
от 250 шт.
( -12 % )
286.00 РУБ.
от 325 шт.
( -15 % )
276.25 РУБ.
от 475 шт.
RSI
добавить
Наличие 2020 | Линейный соединитель стальной 180 мм, паз 10
НА СКЛАДЕ: 1100 шт.
В ПУТИ: 1500 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2020 | Линейный соединитель стальной 180 мм, паз 10 (3D Модель).STEP
Скачать
2. 2020 | Линейный соединитель стальной 180 мм, паз 10 (Чертеж).PDF
Скачать

Описание

Внутренний линейный соединитель артикул 2020 из оцинкованной стали, совместим со всеми профилями с 10м пазом.
Служит для торцевого соединения профилей.
В пазу фиксируется резьбовой вставкой М8х10. на 1 соединитель требуется 4 вставки.
На каждое торцевое соединение профилей целесообразно использовать от 2х до 4х линейных соединителей (чем больше, тем крепче) это позволить уменьшить люфт конструкции.

Характеристики

Артикул:
 2020
Серия профилей:
 с пазом 10 мм
Резьба:
 М8
Длина, мм:
 180 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842528746
Материал:
 Сталь оцинкованная
Вес, кг:
 0,198

Комплекты сопутствующих крепежных элементов для арт. 2020

▼
К профилям с пазом 10 мм
Вариант 1
▼
руб./комлпект.

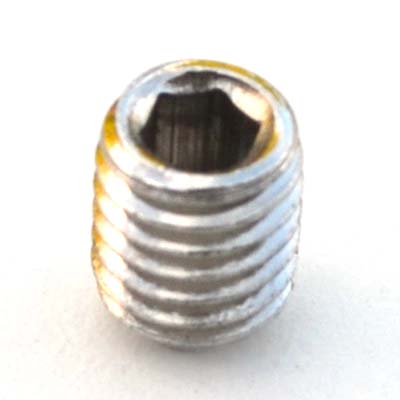

1. 5081 | Резьбовая вставка М8х10 мм - 4 шт.
добавить комплект
( в наличии )
4 шт.

Возможные замены или аналоги для арт. 2020:

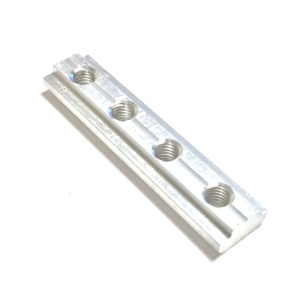

2020/80/AL | Линейный соединитель алюминиевый 80 мм, паз 10 2020/80/AL | Линейный соединитель алюминиевый 80 мм, паз 10
215.00 руб./шт.
 ⓘ - в наличии ≈ 600 шт. ⓘ 2020AL | Линейный соединитель алюминиевый 180 мм, паз 10 2020AL | Линейный соединитель алюминиевый 180 мм, паз 10
280.00 руб./шт.
 ⓘ - в наличии ≈ 600 шт. ⓘ
