OB-45R | Профиль 45х45 мм, закругленный. Паз 10 мм (Анодированный)

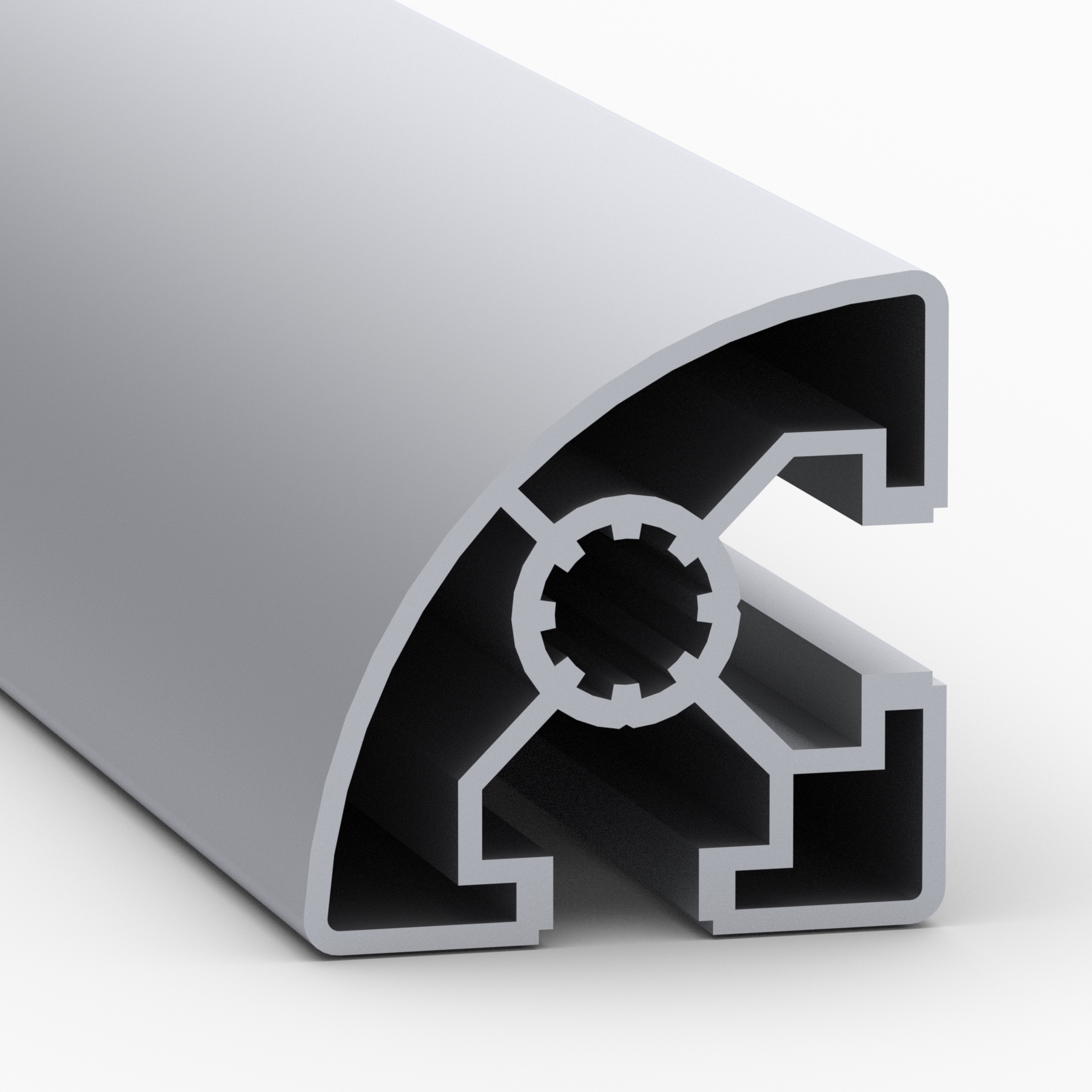

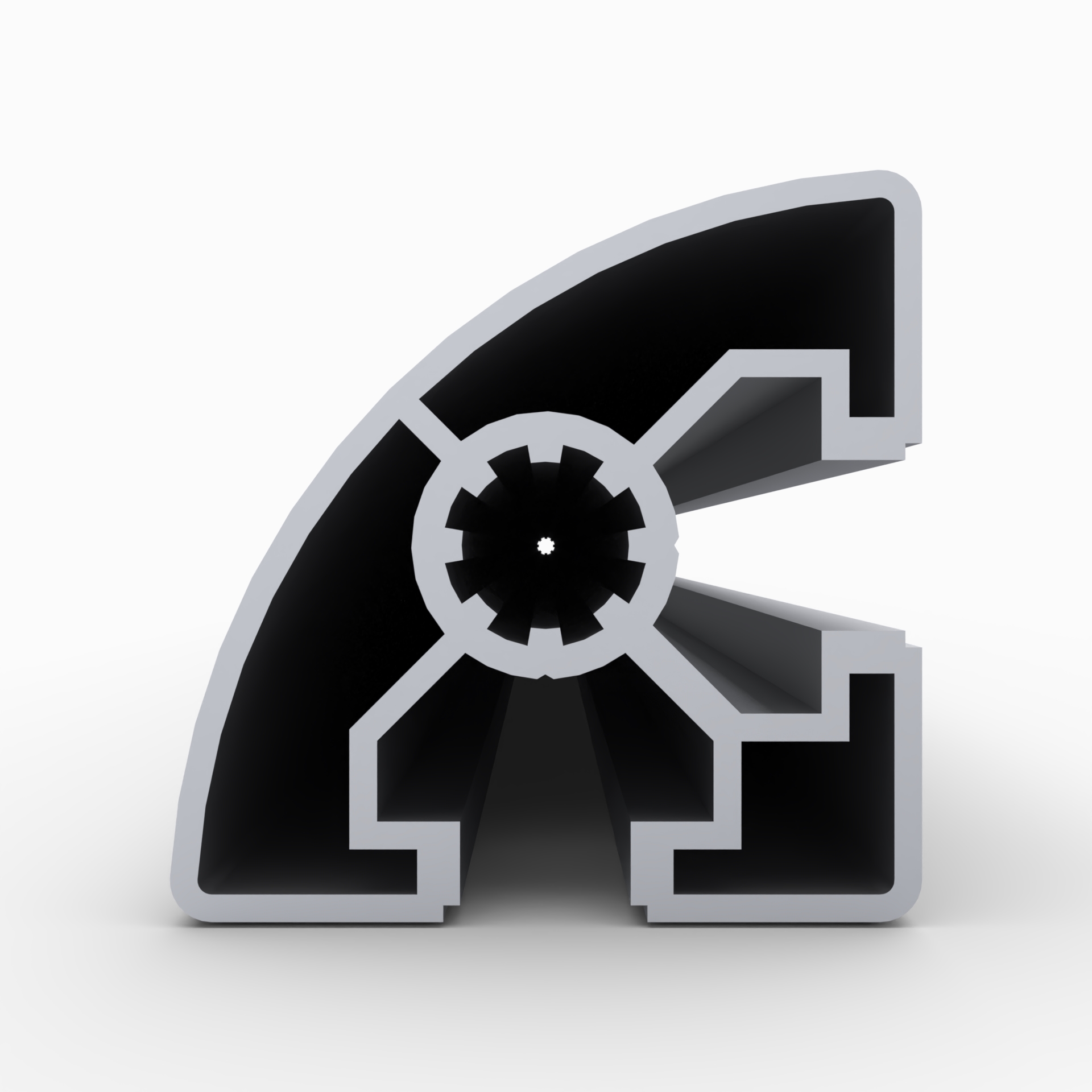

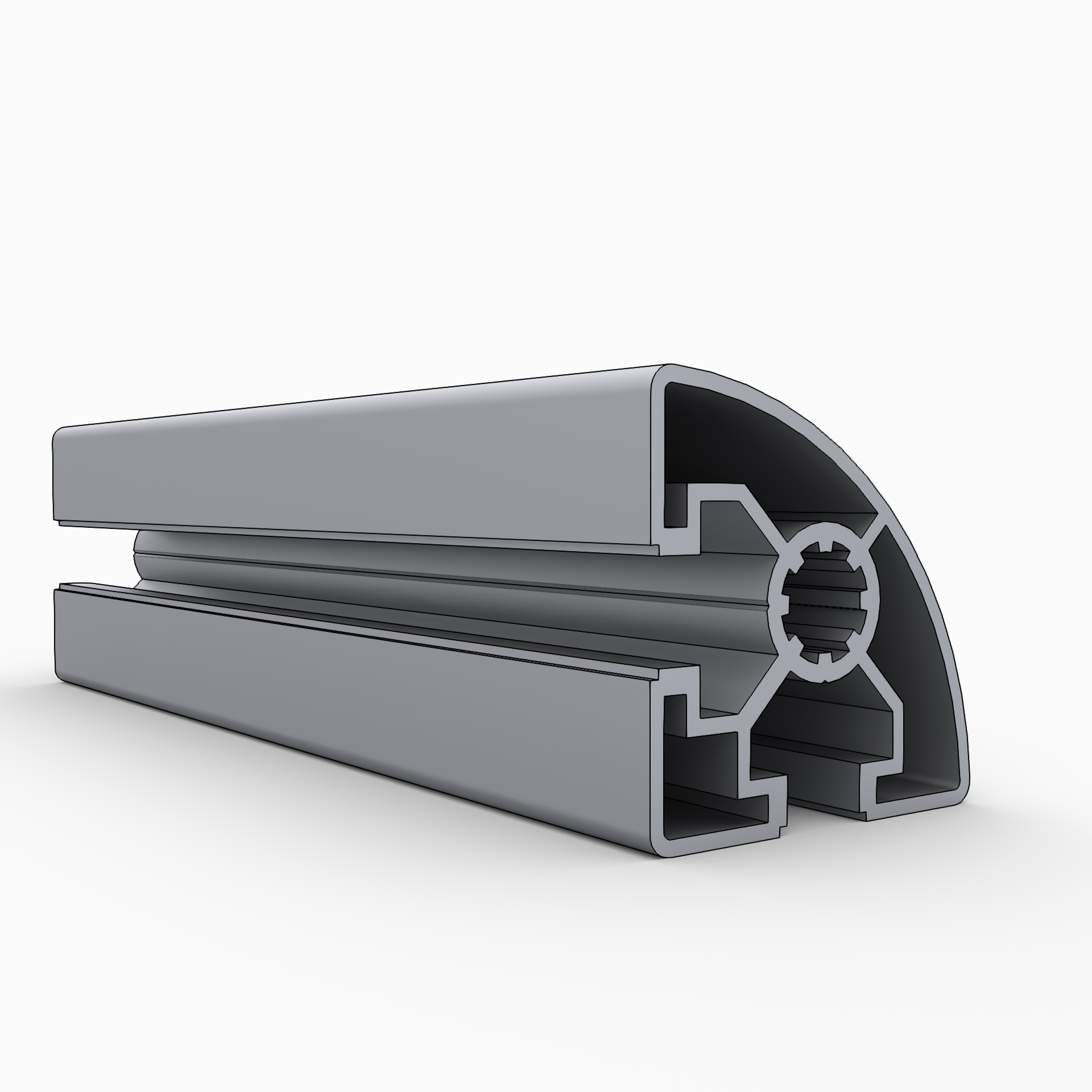

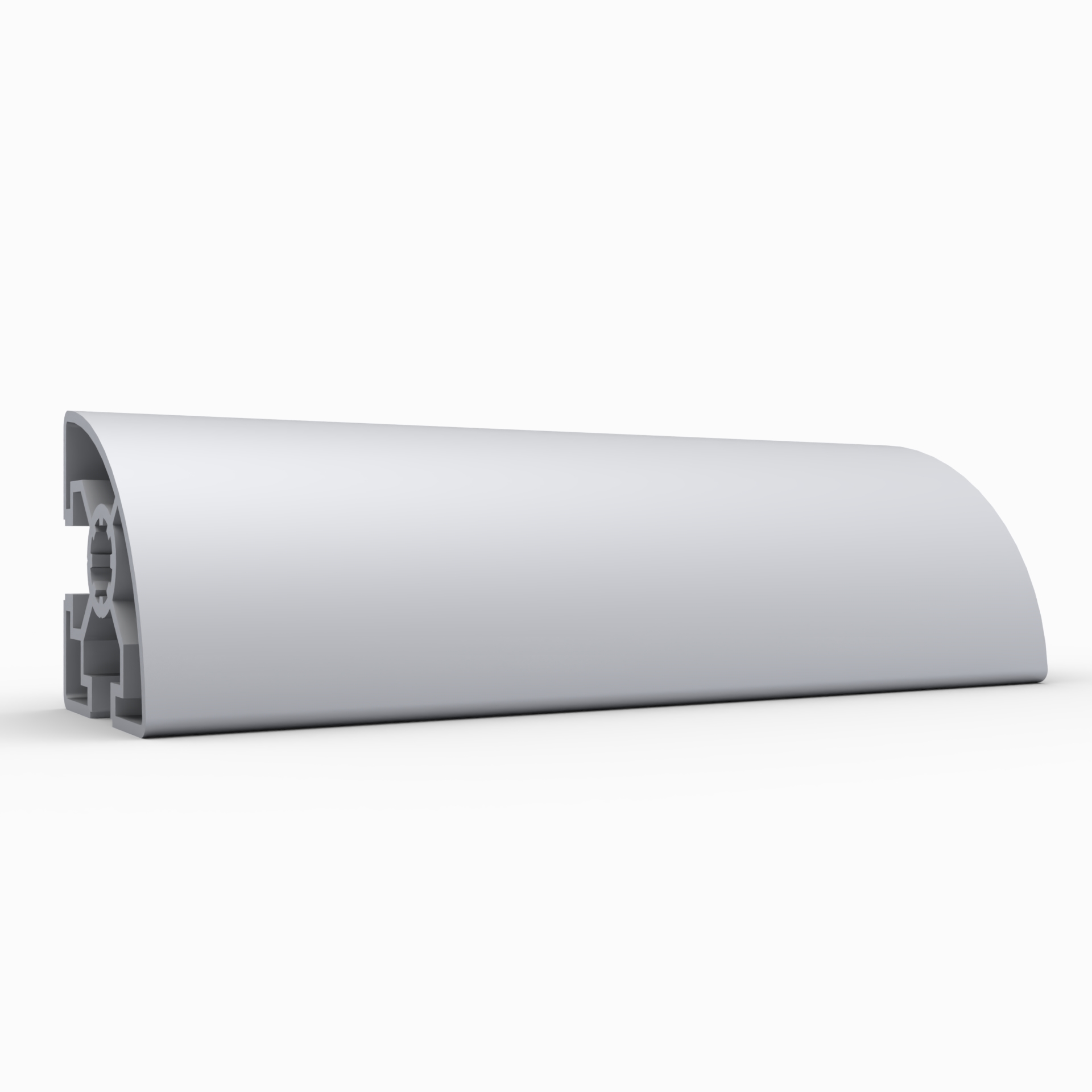

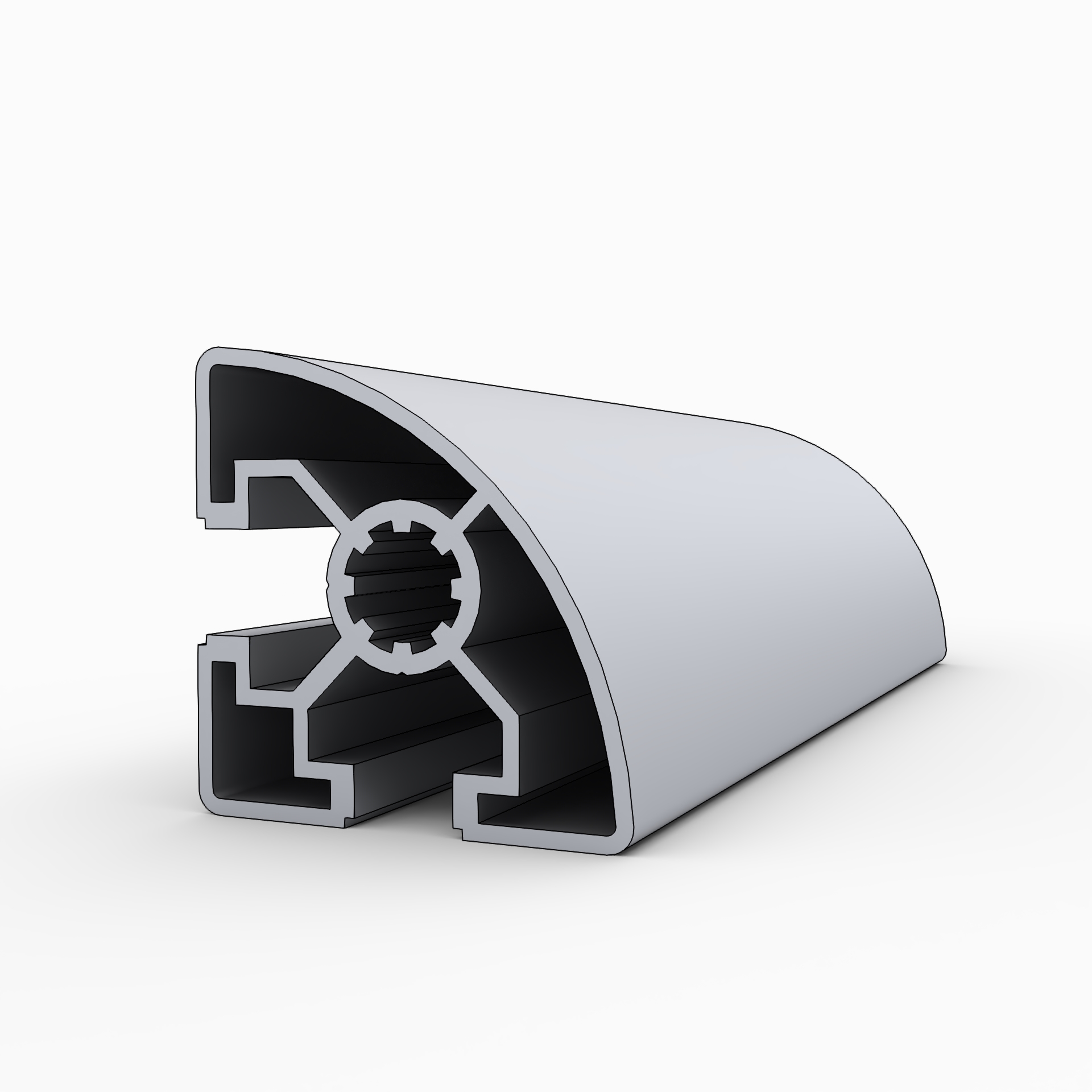

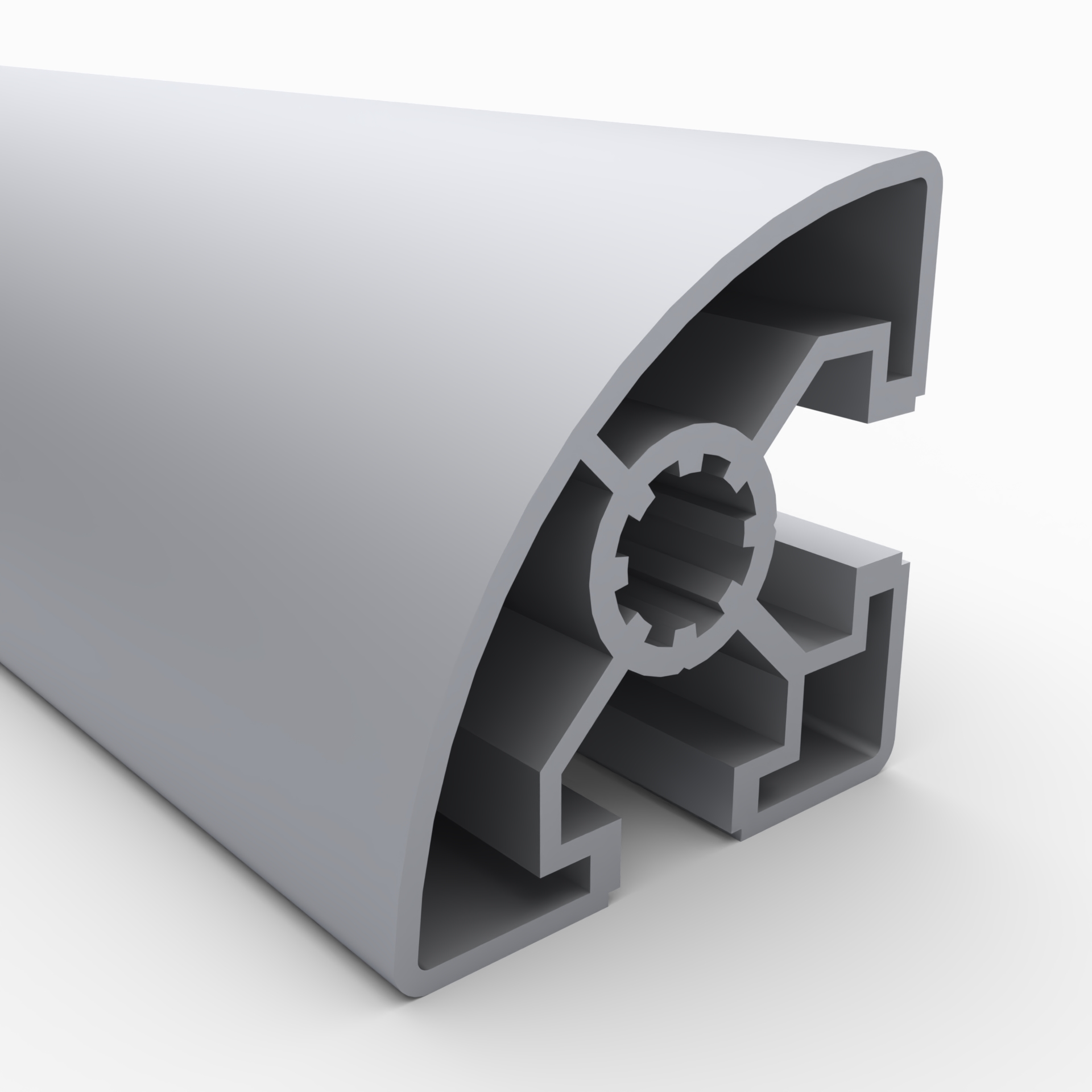

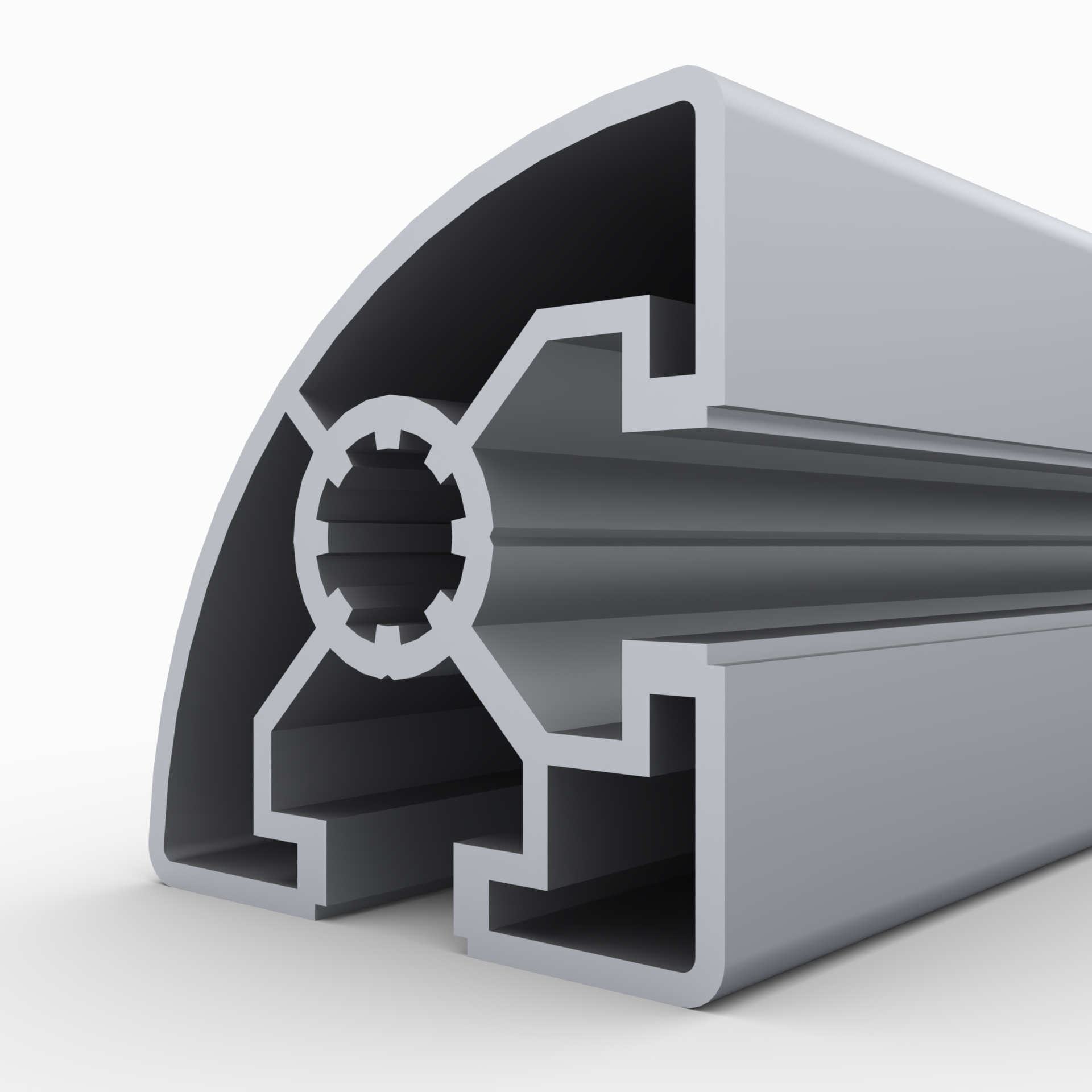

Станочный профиль 45х45 закругленный

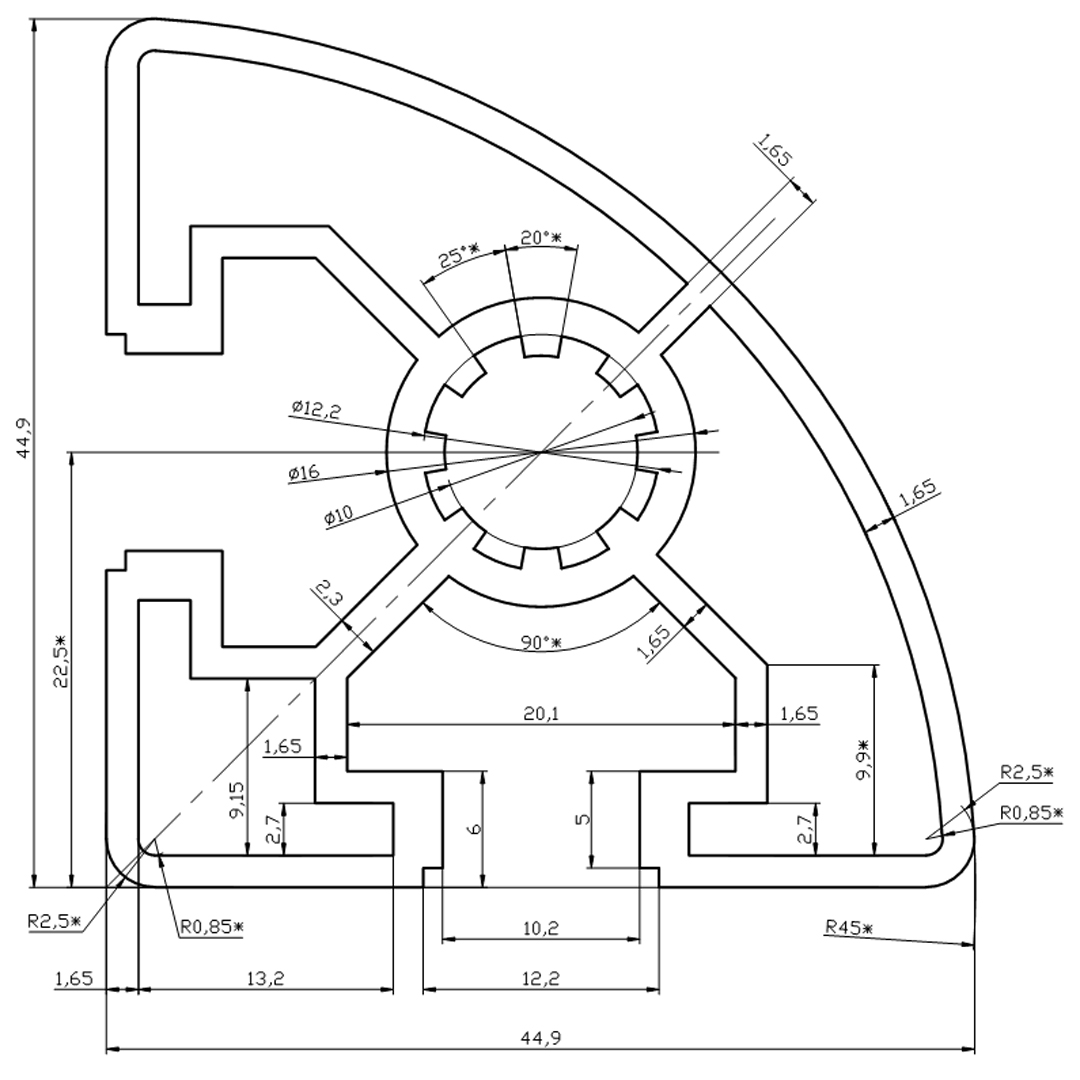

Чертеж конструкционный профиль 45х45 закругленный
1 675.00 руб. от 1 м.
( -2 % )
1 641.50 РУБ.
от 8 м.
( -3 % )
1 624.75 РУБ.
от 16 м.
( -5 % )
1 591.25 РУБ.
от 35 м.
( -8 % )
1 541.00 РУБ.
от 70 м.
( -10 % )
1 507.50 РУБ.
от 140 м.
( -12 % )
1 474.00 РУБ.
от 350 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-45R | Профиль 45х45 мм, закругленный. Паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 100 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-45R ): 50 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-45R | Профиль 45х45 мм, закругленный. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-45R | Профиль 45х45 мм, закругленный. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-45R
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842992897
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1,27
Площадь сечения, см2:
 4,68
Момент инерции, Ix(см4):
 7,8
Момент инерции, Iy(см4):
 7,8
Момент сопротивления, WX (см3):
 3,46
Момент сопротивления, WY (см3):
 3,46
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
