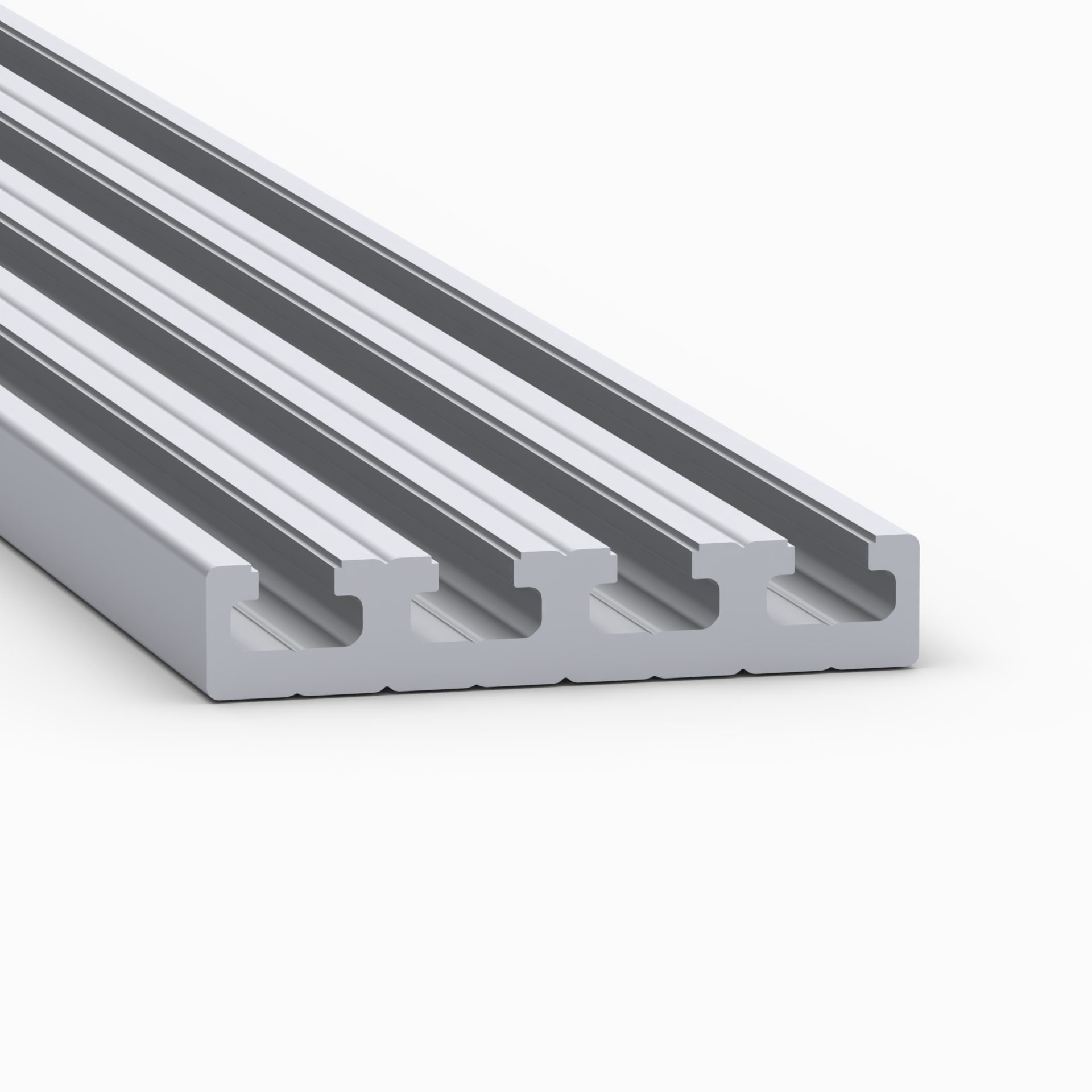

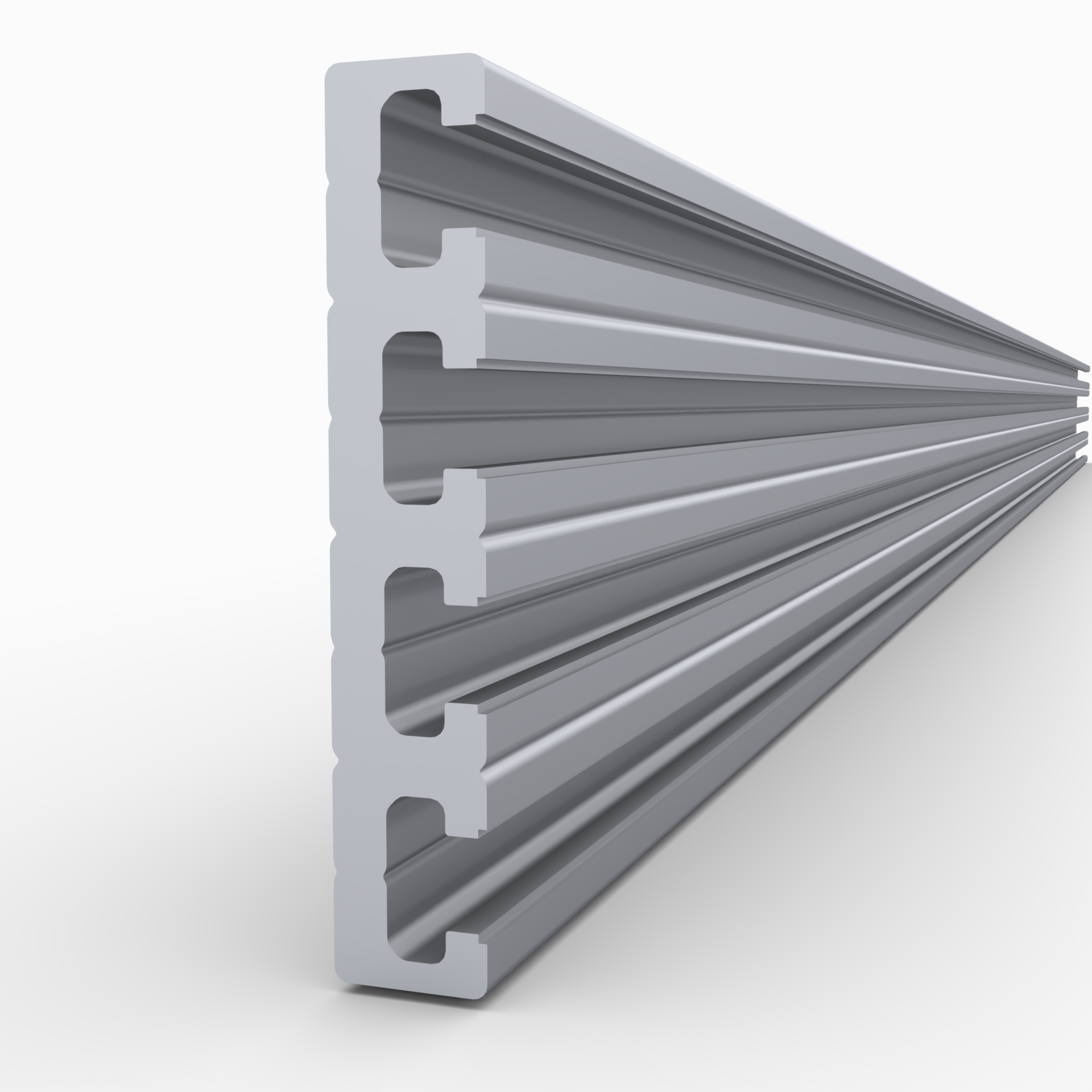

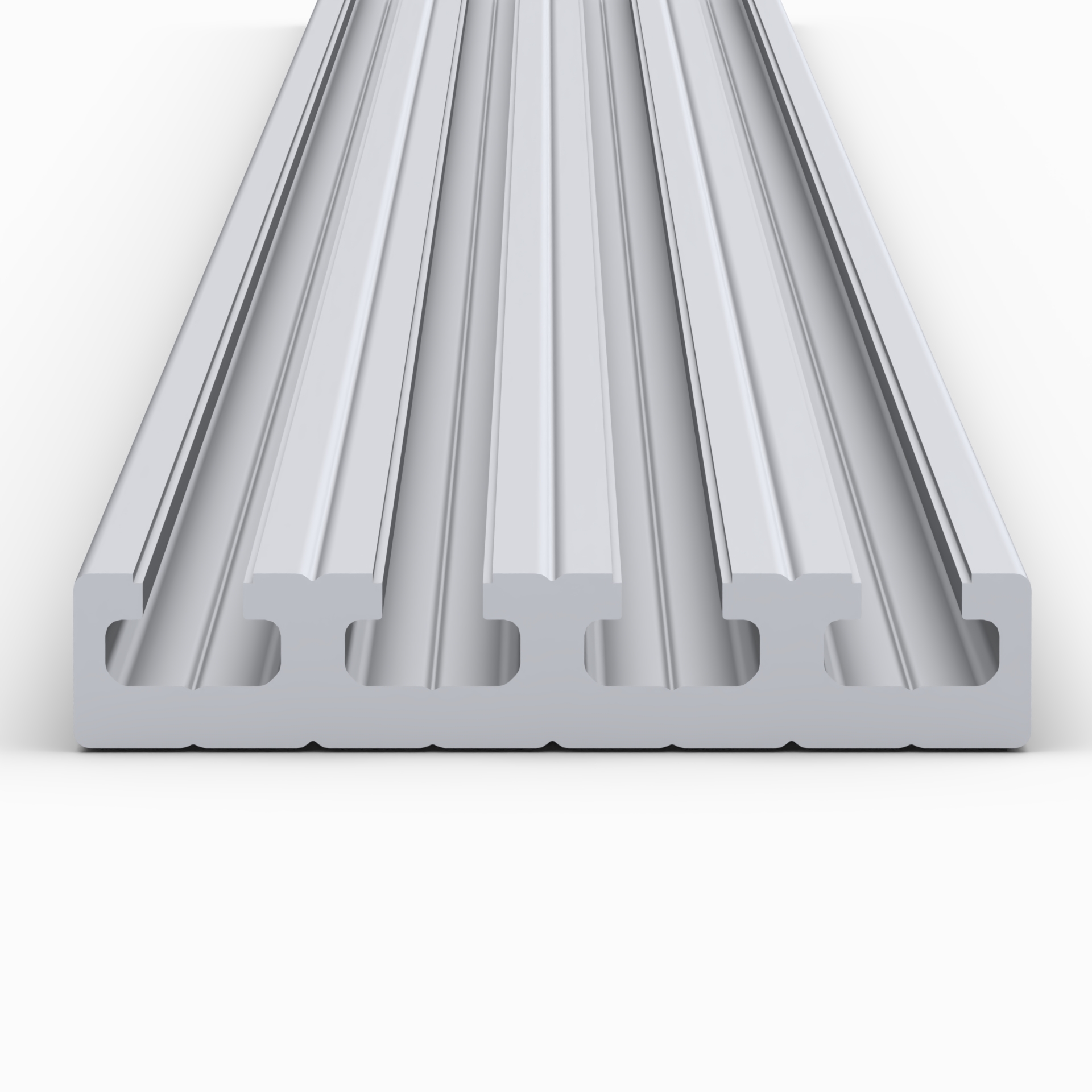

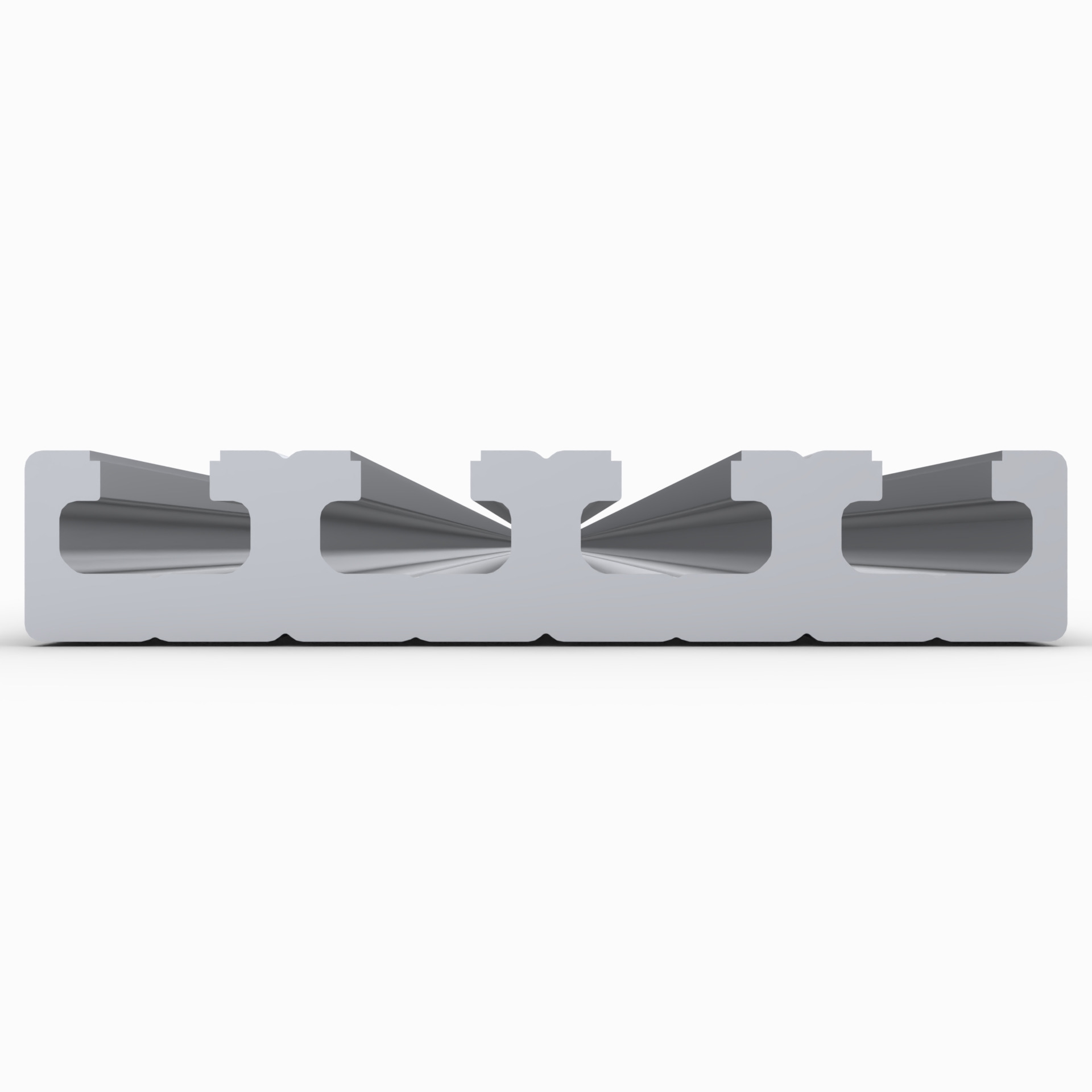

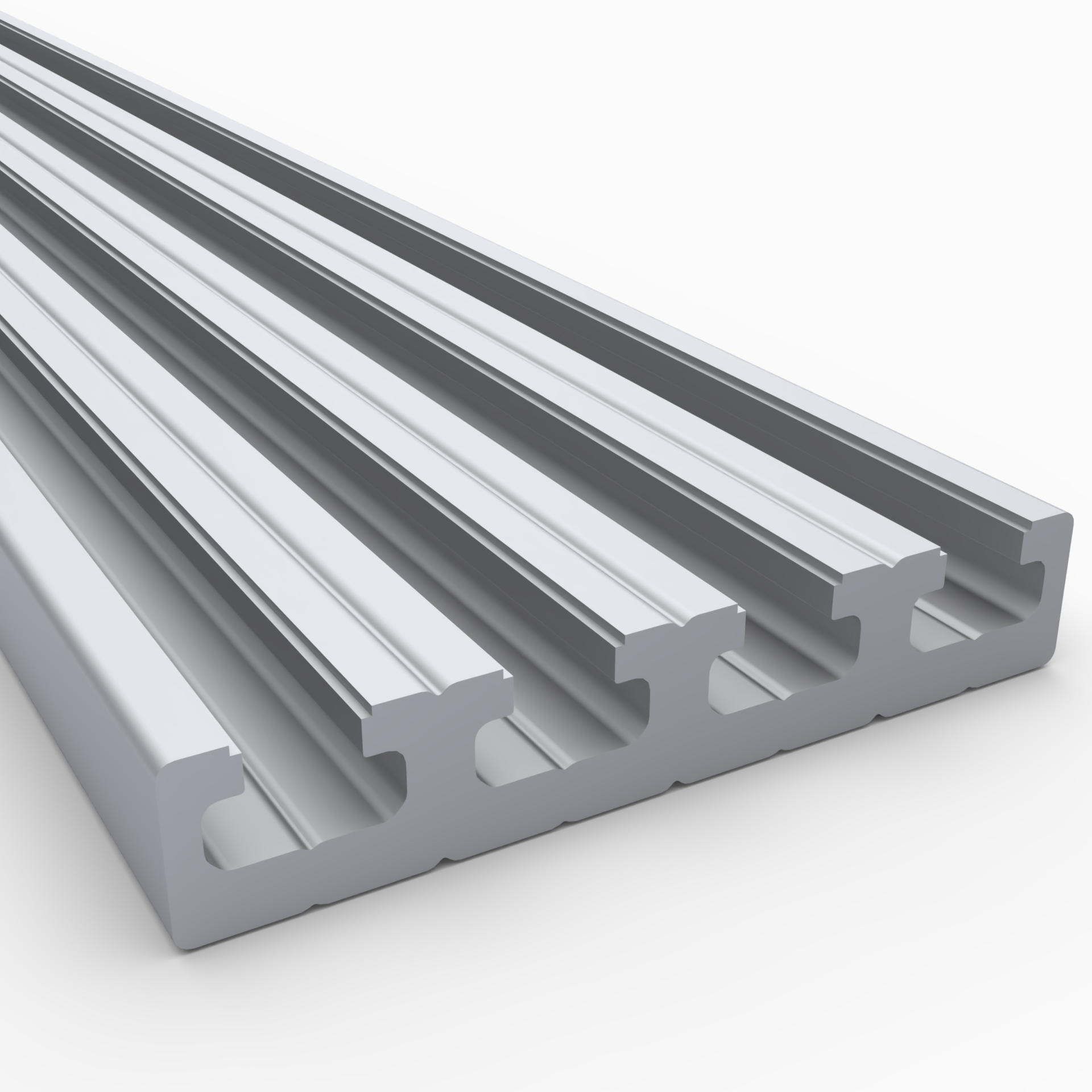

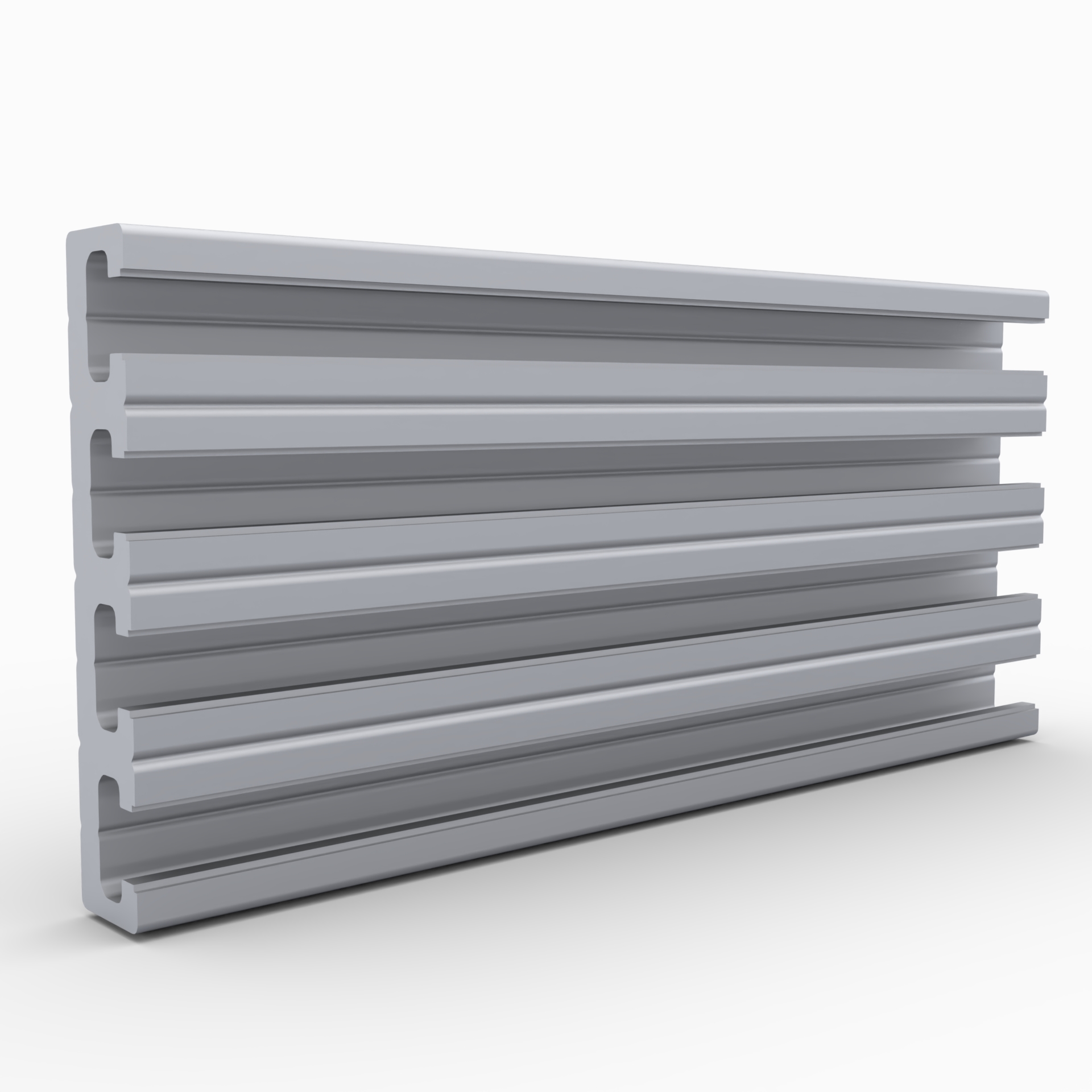

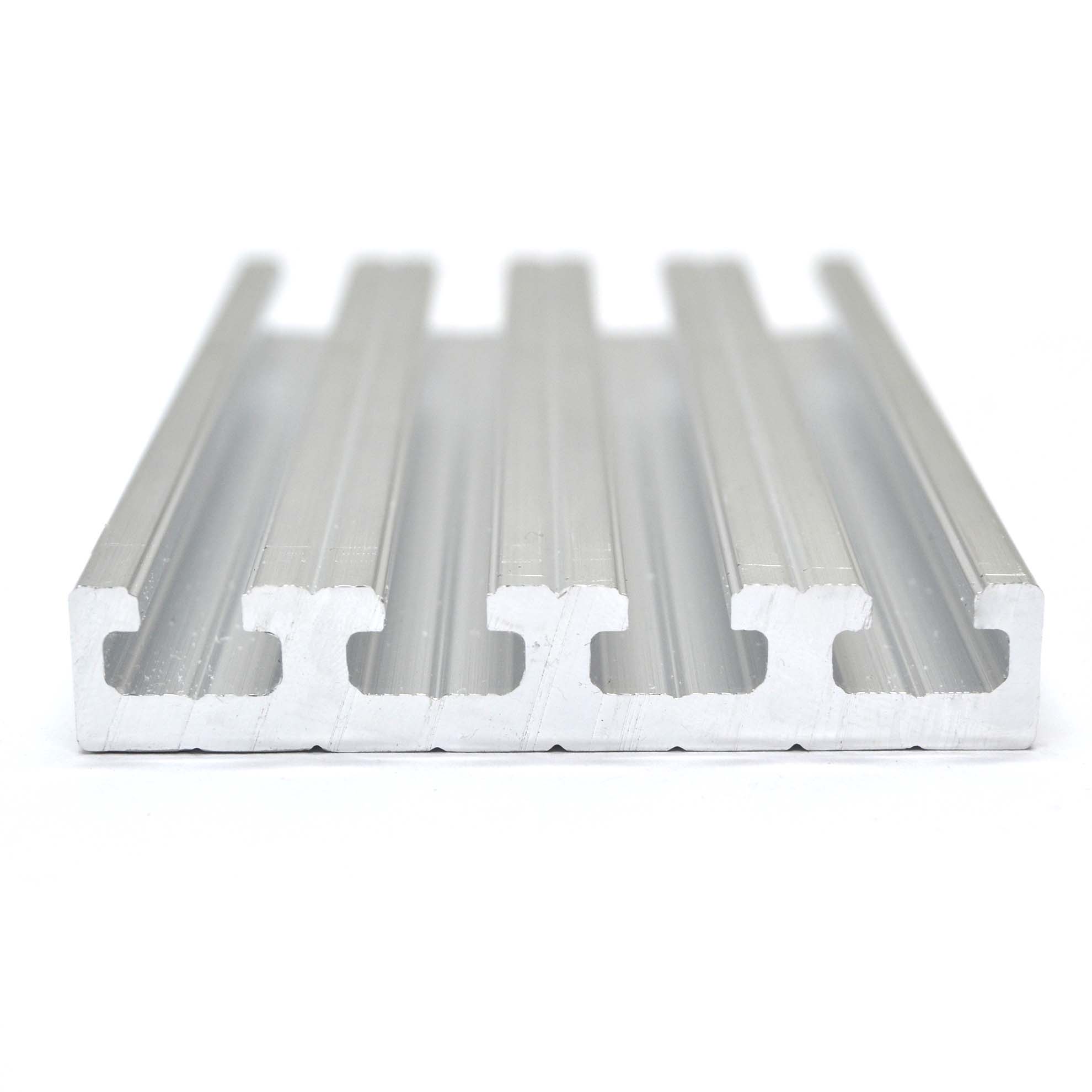

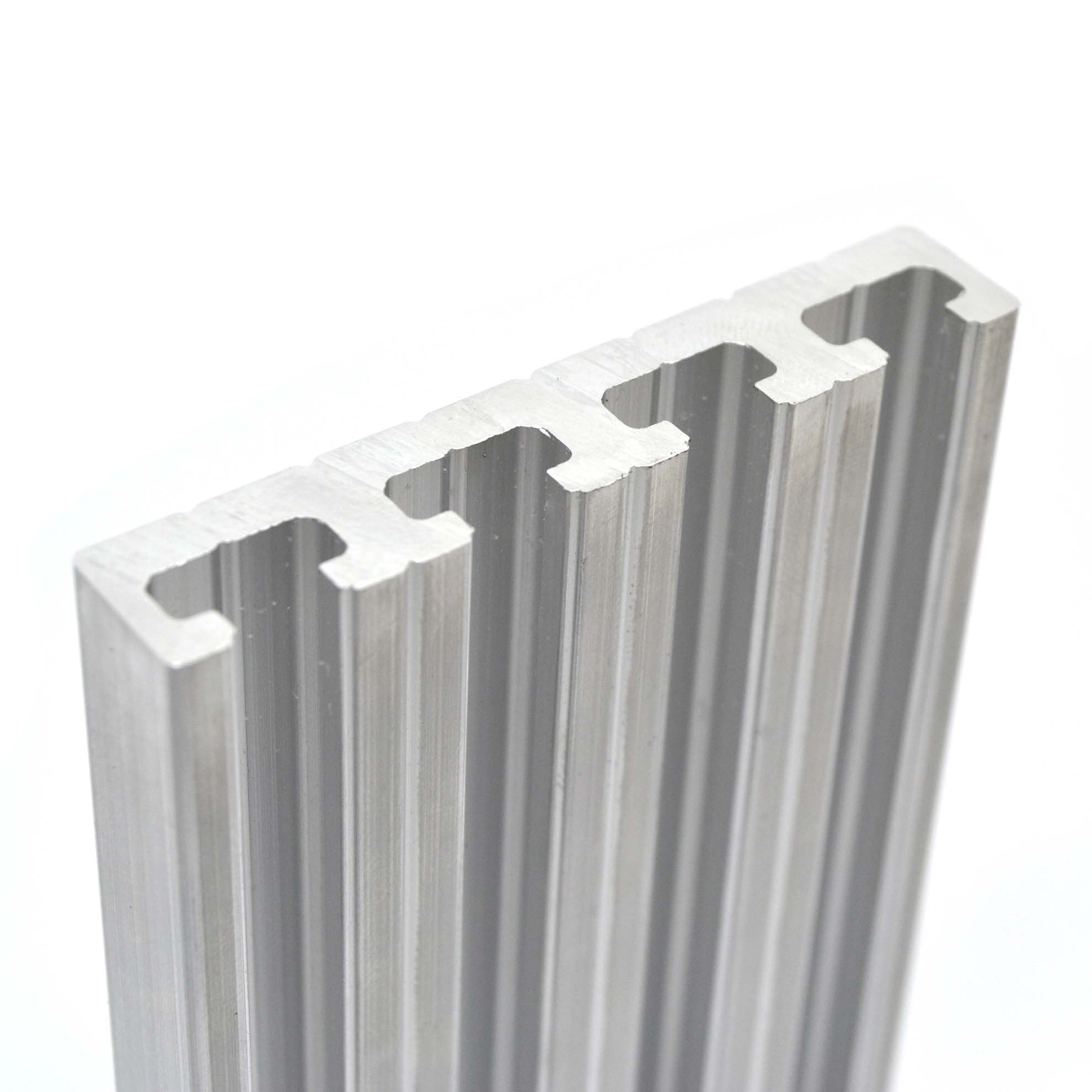

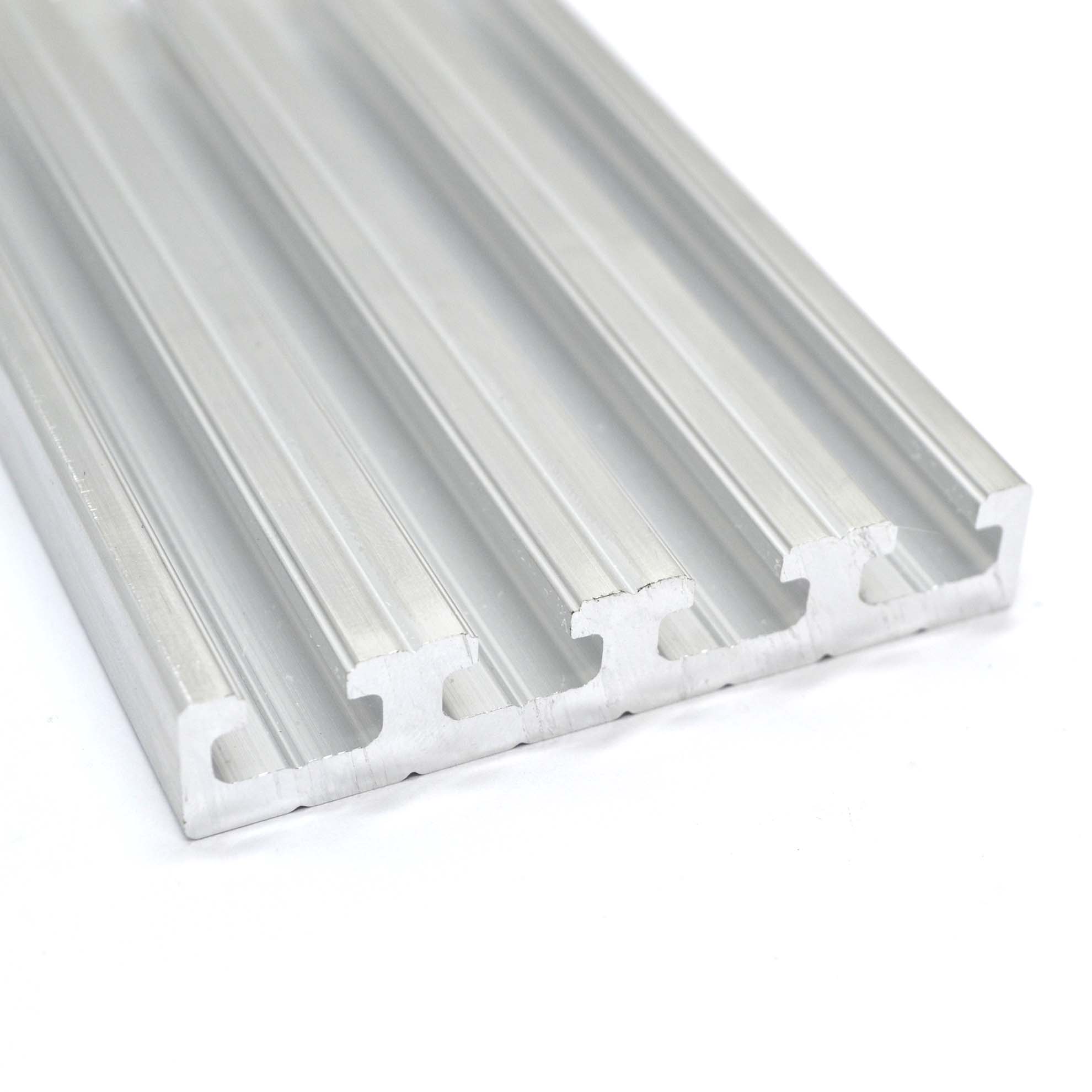

OB-1160-BP | Профиль 11х60мм, паз 6 мм (Без покрытия)

Конструкционный профиль 11х65 мм
Конструкционный профиль 11х60 мм

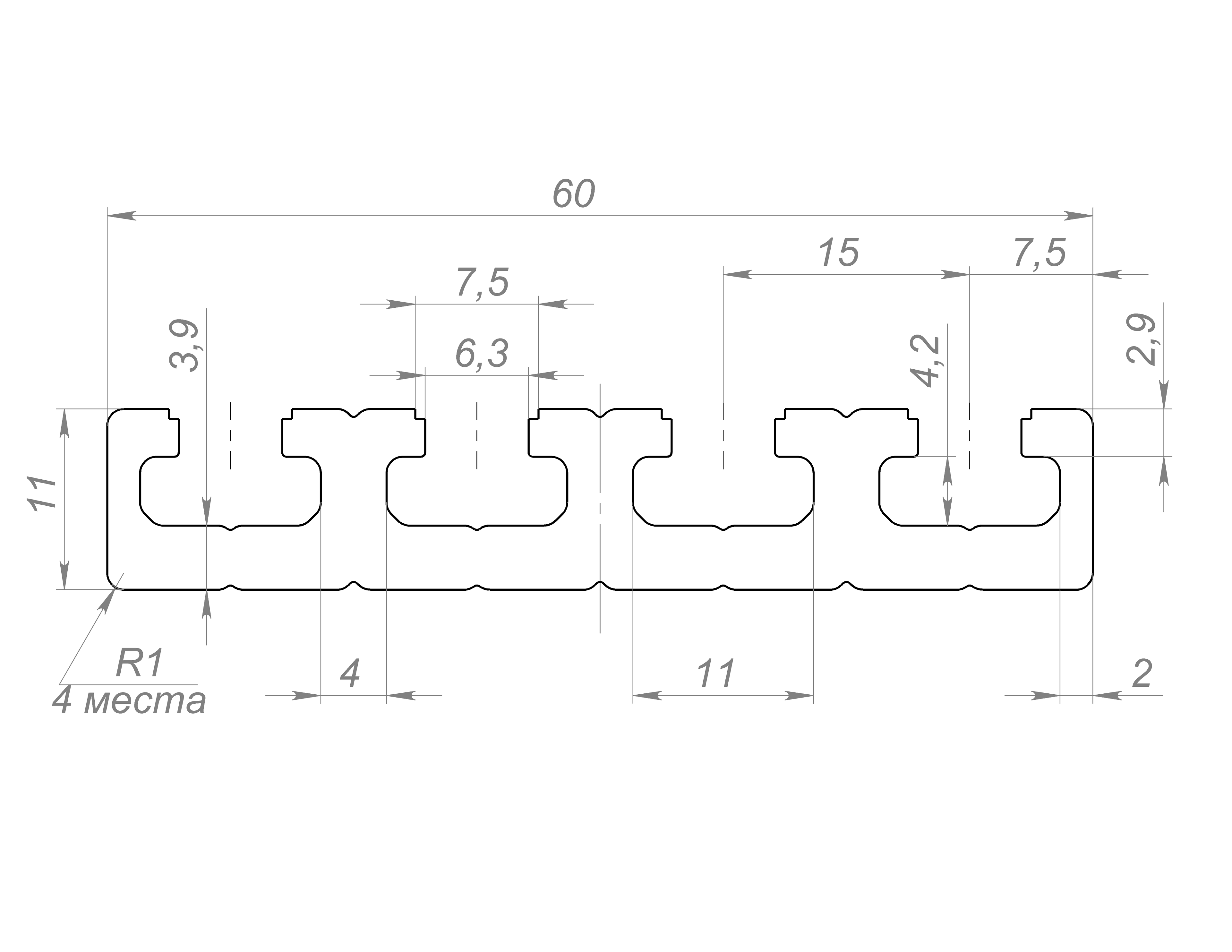

Чертеж профиля конструкционного 11х65 мм
Алюминиевый профиль для рабочих столов 11х60 мм (Без покрытия)
Конструкционный профиль 11х60 мм для рабочих столов. Без анодированного покрытия
Конструкционный алюминиевый профиль 11х60 мм для наборных столов
65х11 мм конструкционный профиль
Алюминиевый конструкционный профиль 11х65 мм
Профиль для наборных Т-столов 11х65 мм
Алюминиевый Т стол профиль 11х65 мм
1 215.00 руб. от 1 м.
( -2 % )
1 190.70 РУБ.
от 6 м.
( -4 % )
1 166.40 РУБ.
от 21 м.
( -6 % )
1 142.10 РУБ.
от 51 м.
( -8 % )
1 117.80 РУБ.
от 84 м.
( -10 % )
1 093.50 РУБ.
от 210 м.
( -12 % )
1 069.20 РУБ.
от 420 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
Целыми хлыстами
3.04 м
добавить
С резкой пополам · бесплатно
1.5+1.5 м
добавить
Наличие OB-1160-BP | Профиль 11х60мм, паз 6 мм (Без покрытия)
НА СКЛАДЕ:
400 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-1160-BP | Профиль 11х60мм, паз 6 мм (Без покрытия) (2D-Модель профиля).DXF
Скачать
2. OB-1160-BP | Профиль 11х60мм, паз 6 мм (Без покрытия) (3D-Модель профиля).STEP
Скачать

Описание

Профиль с Т пазом 6 мм серии 20.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-1160-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 6 мм
Длина профиля(макс), мм:
 3040
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1.1
Площадь сечения, см2:
 4,01
Момент инерции, Ix(см4):
 0,45
Момент инерции, Iy(см4):
 12,29
Момент сопротивления, WX (см3):
 0,69
Момент сопротивления, WY (см3):
 4,01
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-1160-BP

Схемы крепления балки и тип нагрузки

Шарнирно опертая
с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равно
распределенной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная
с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемленная
с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемленная с равно
распределенной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равно
распределенной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
