OB-14100-BP | Профиль 14х100мм, паз 8 мм (Без покрытия)

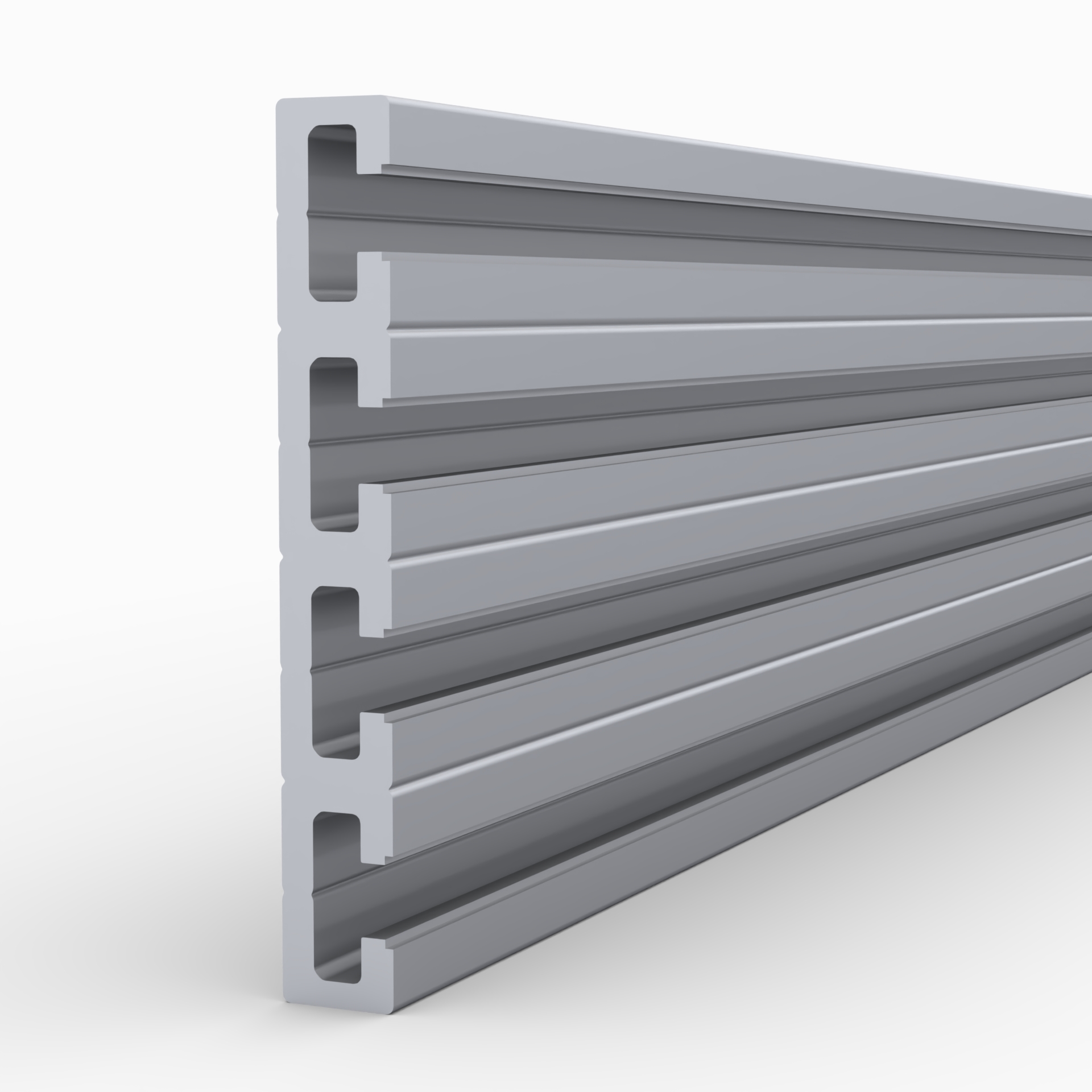

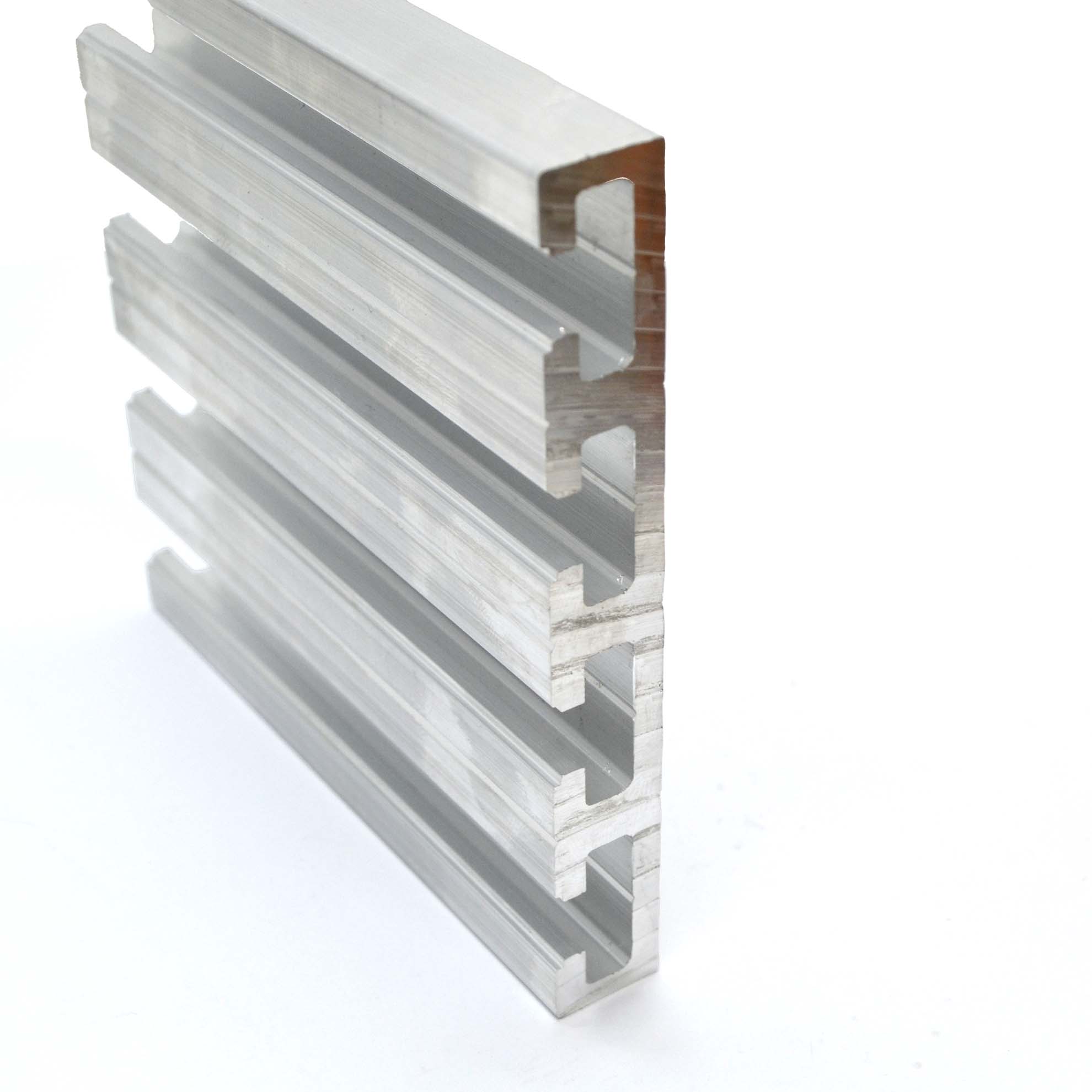

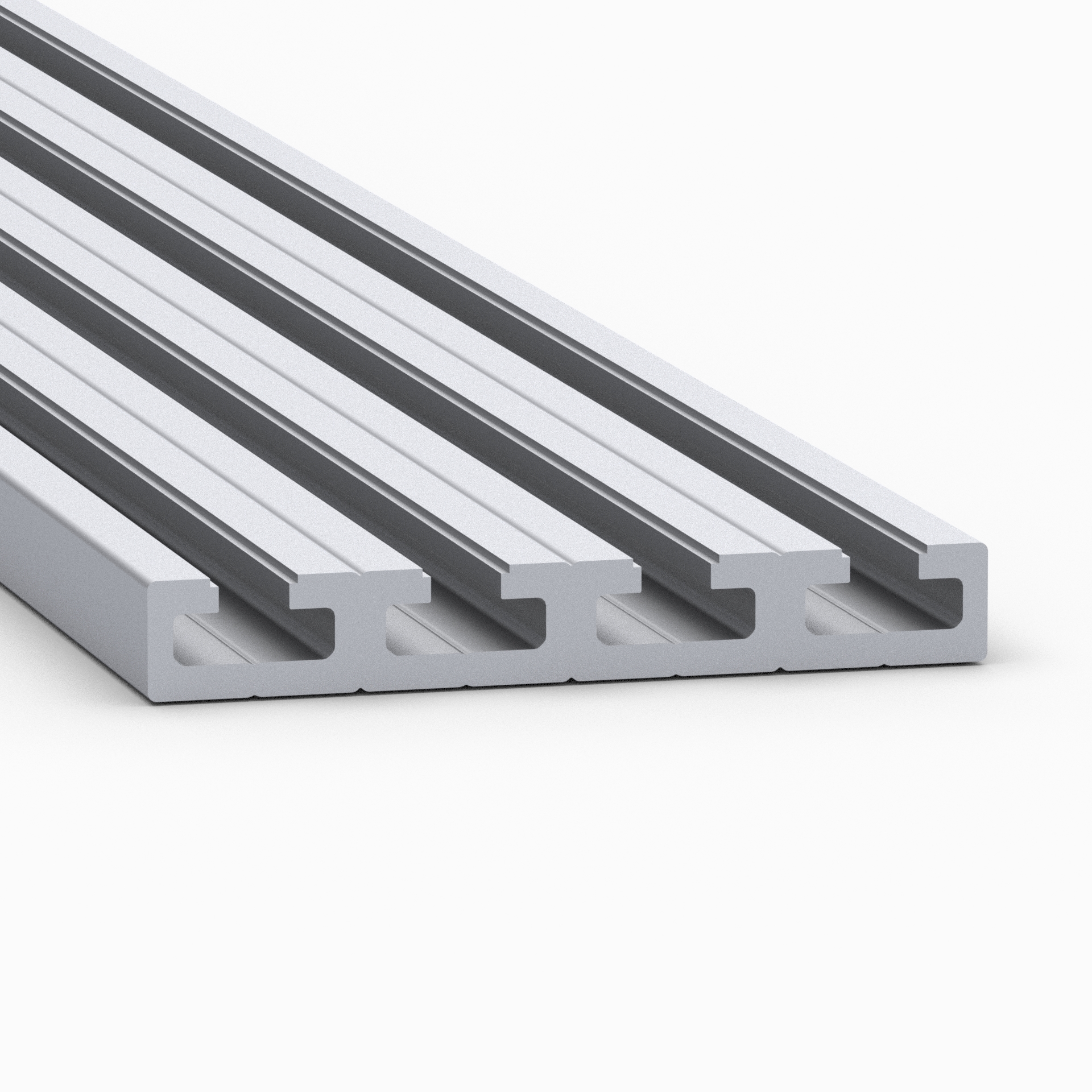

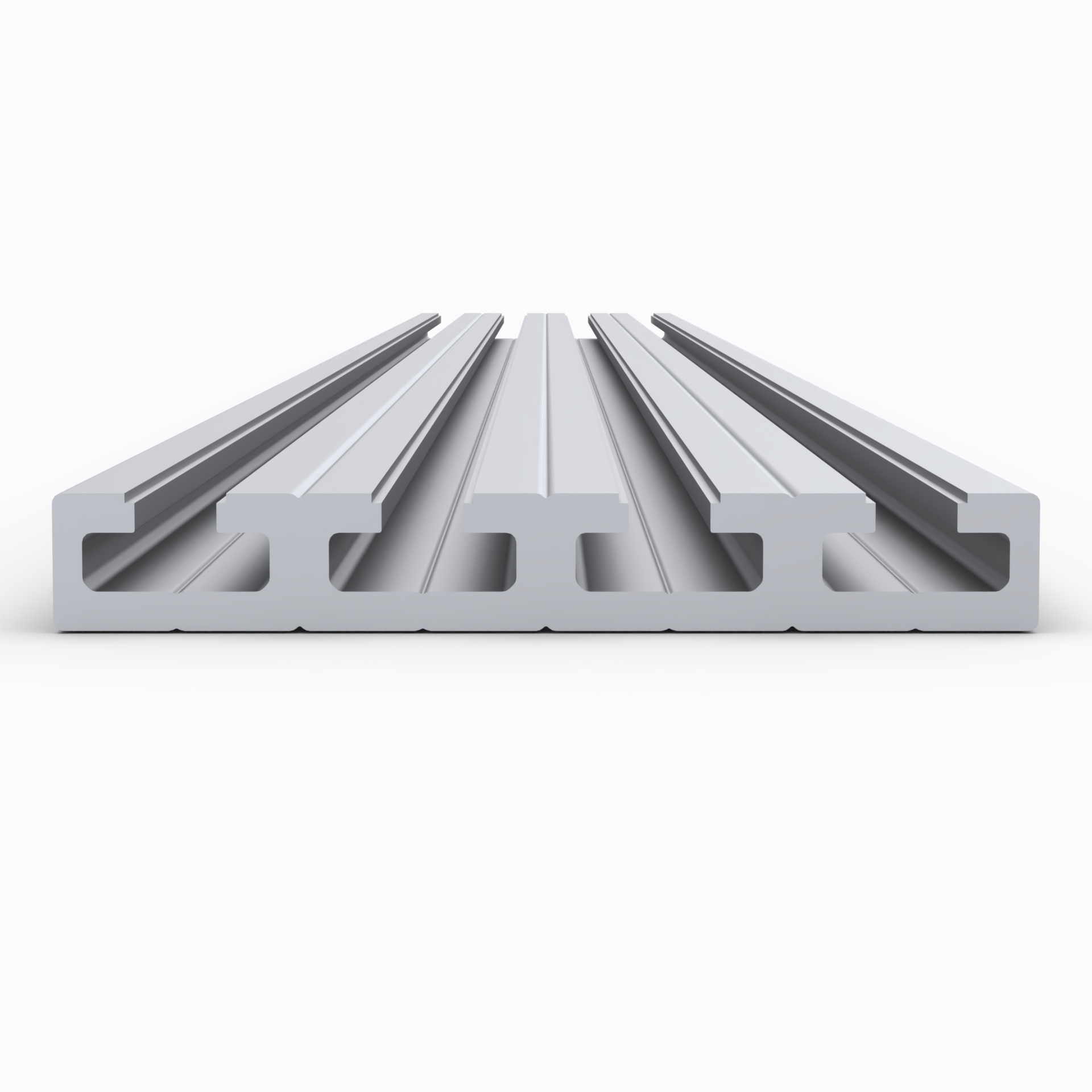

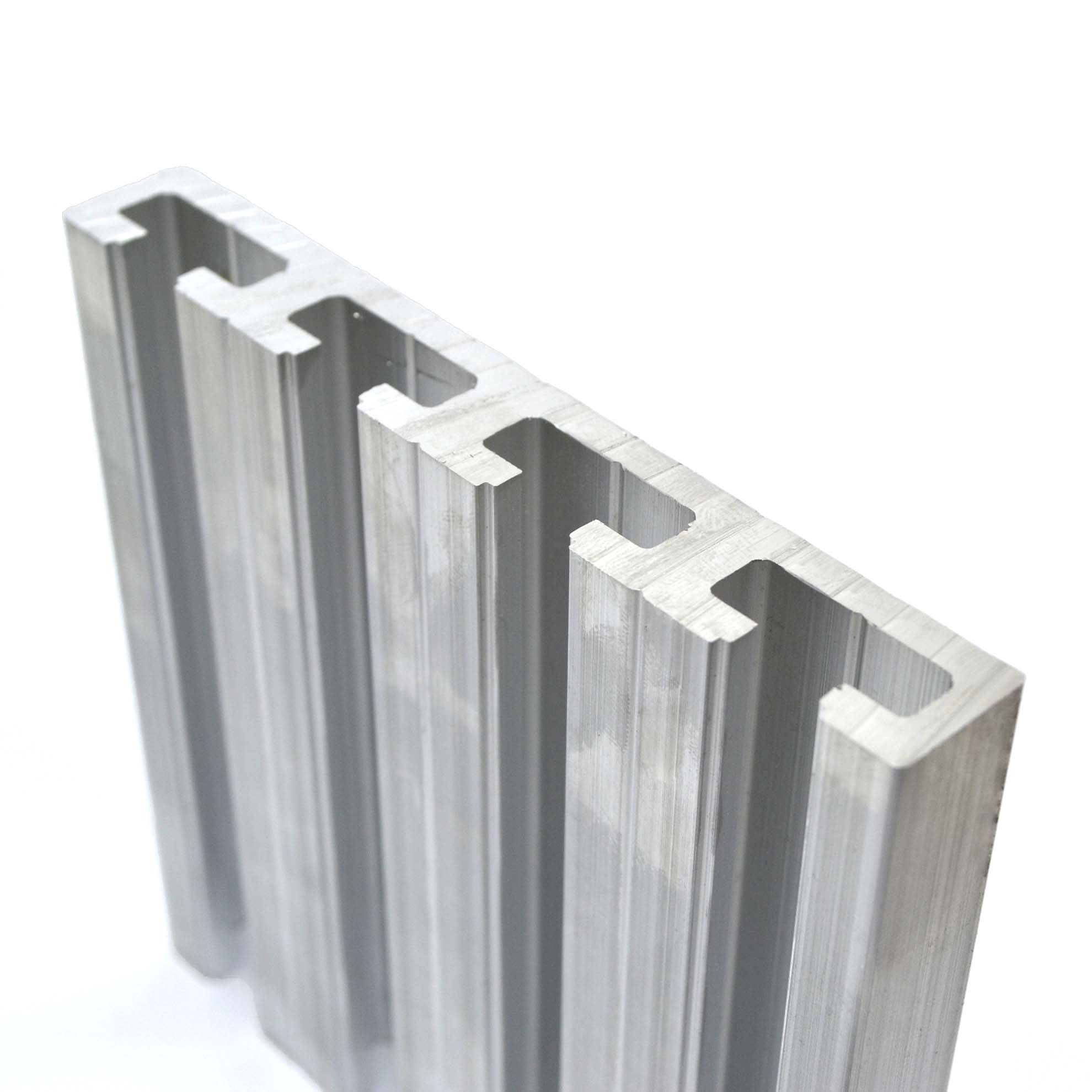

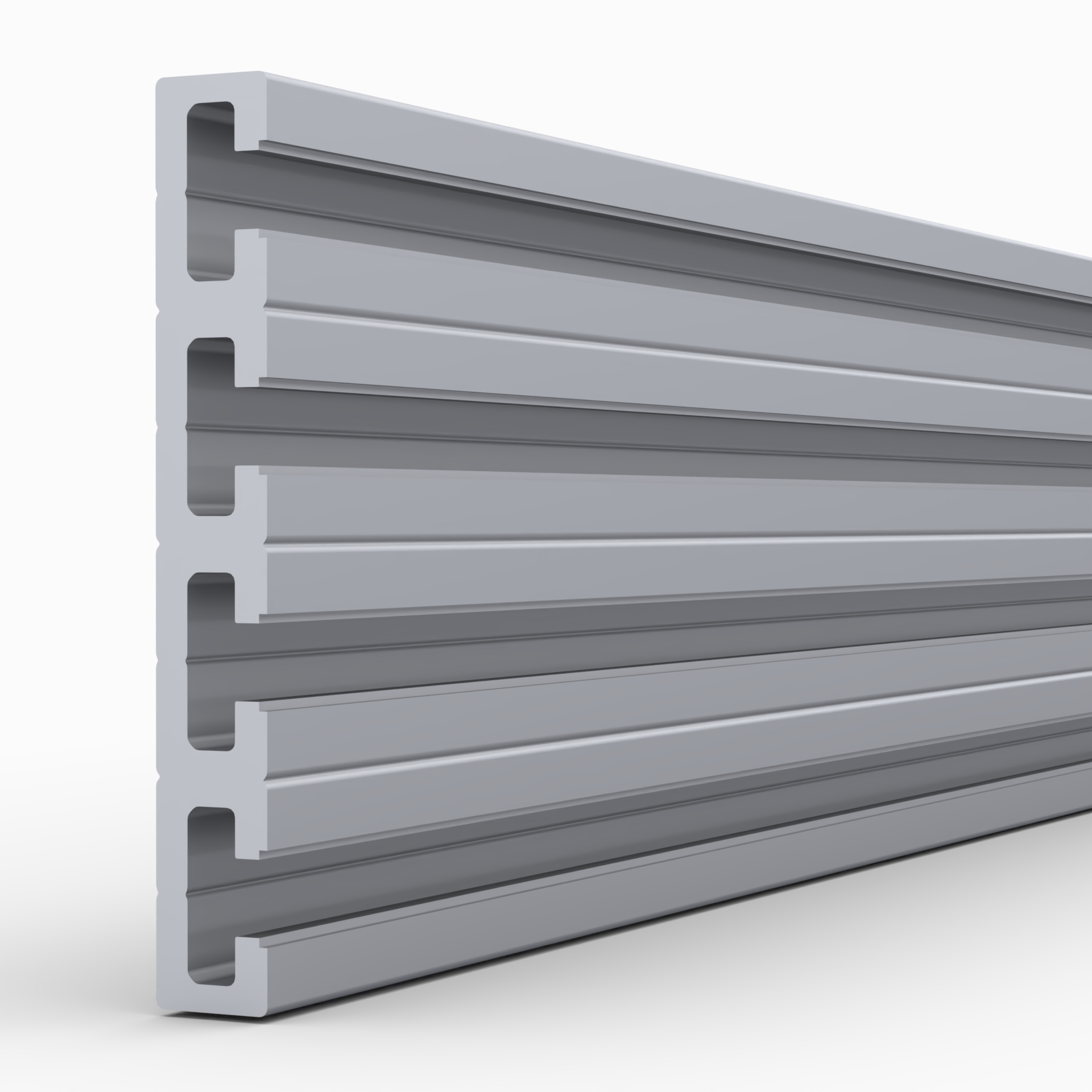

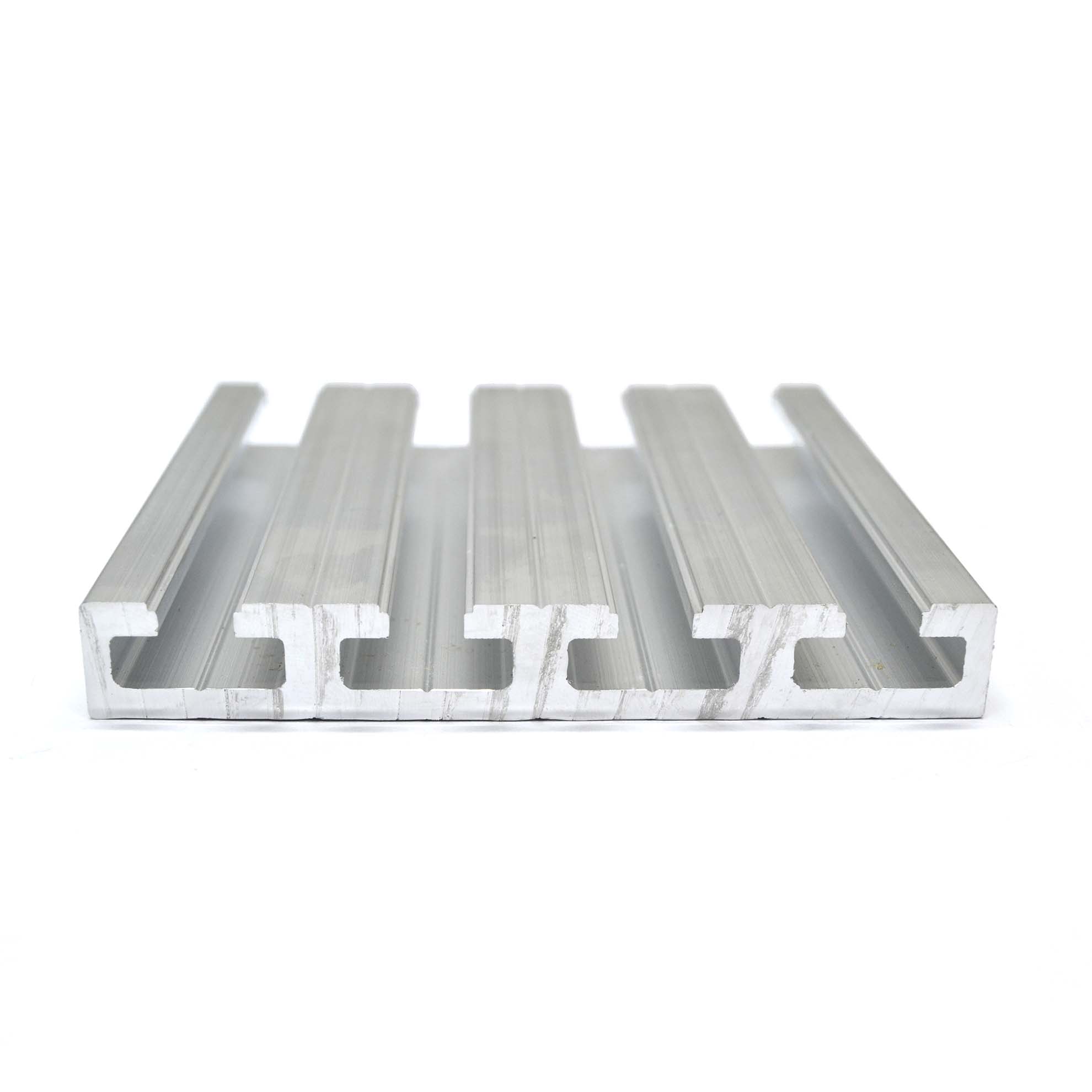

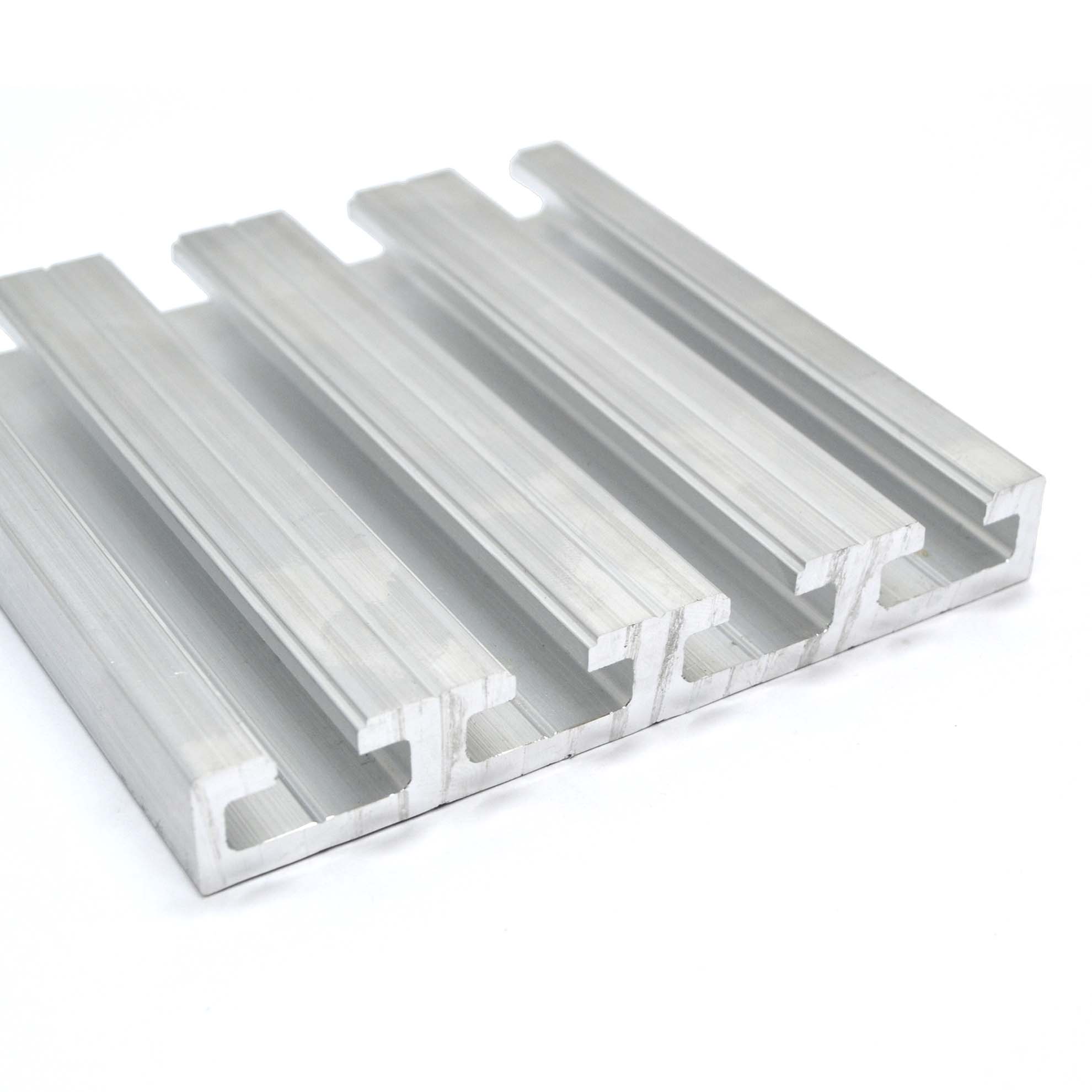

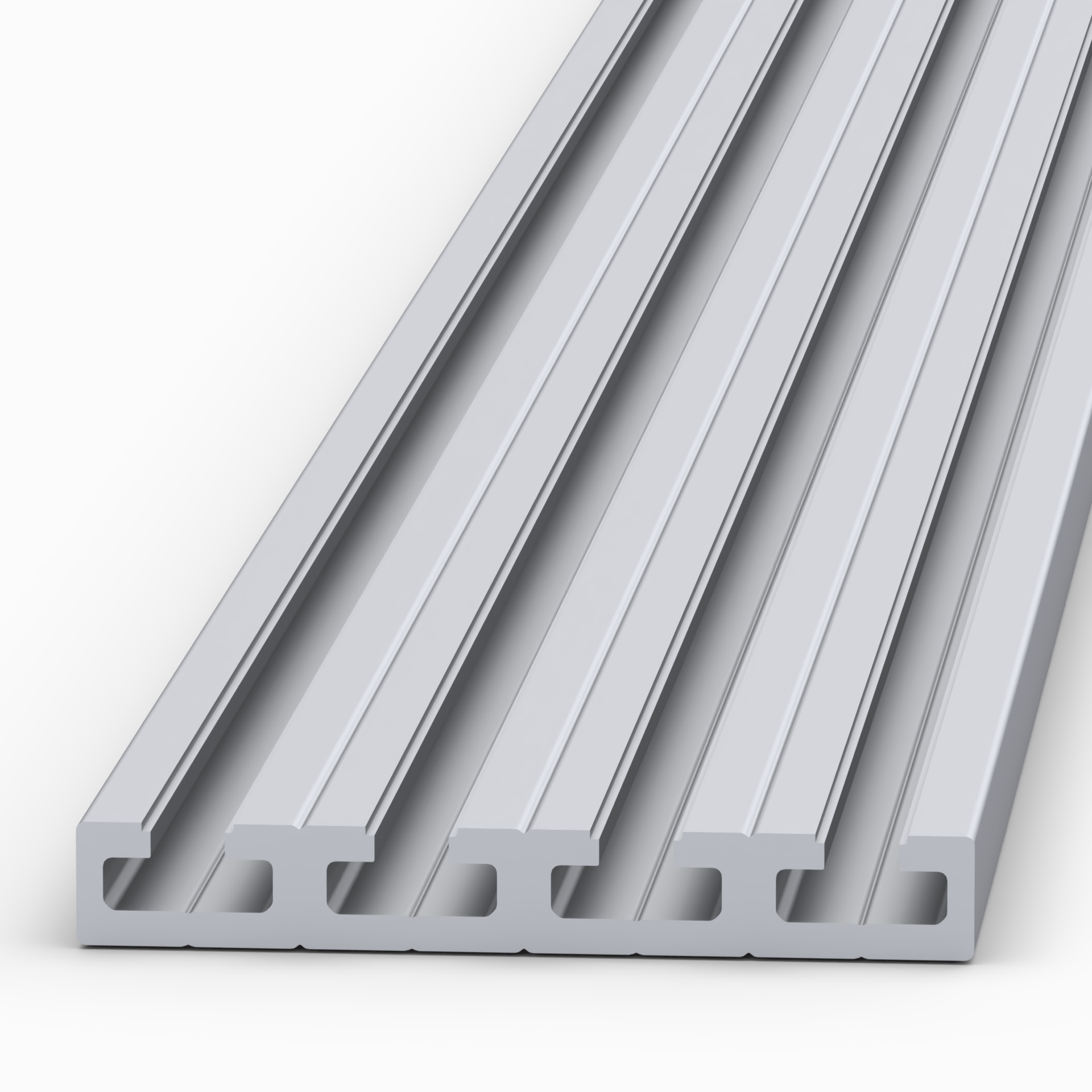

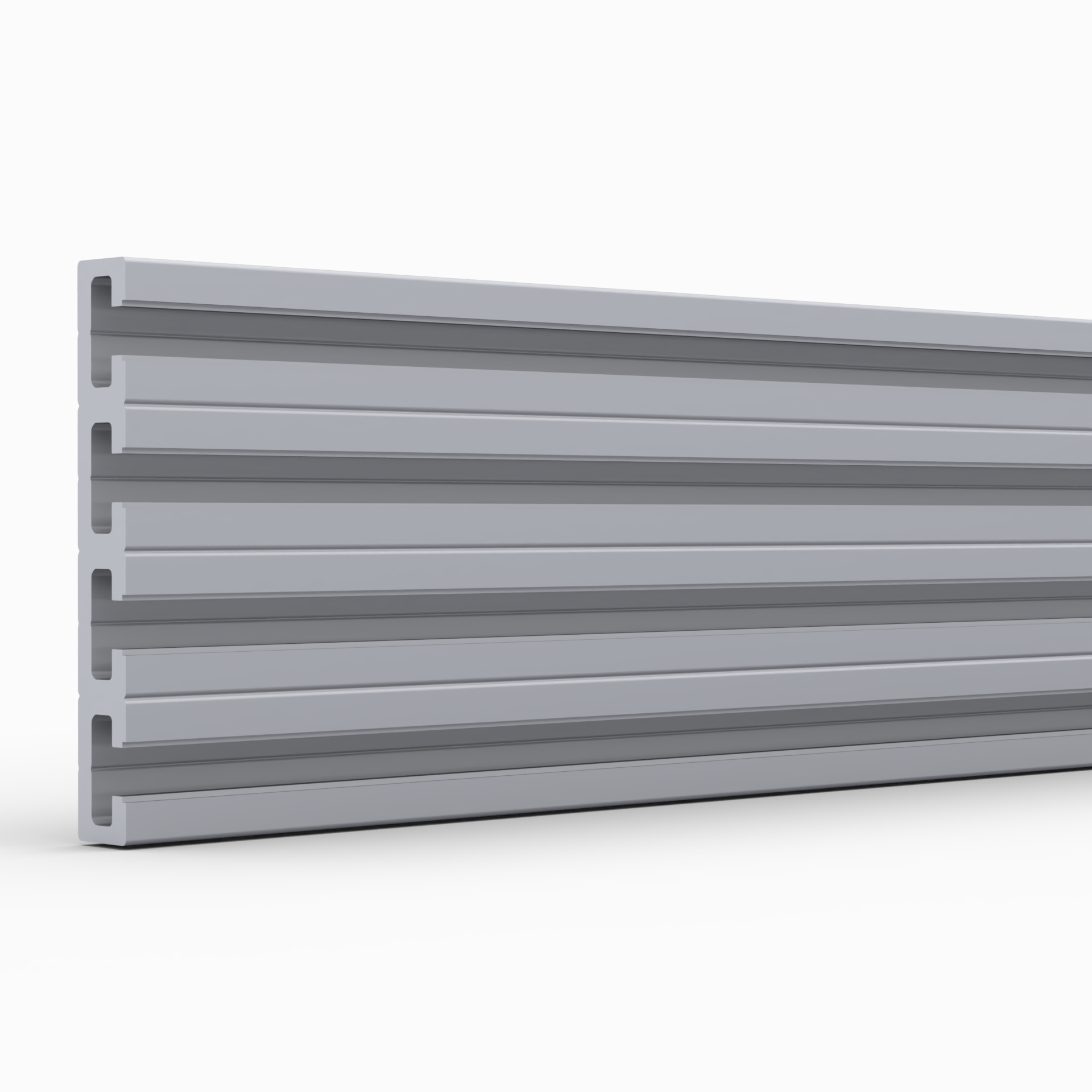

Конструкционный профиль для стола 14х100 мм

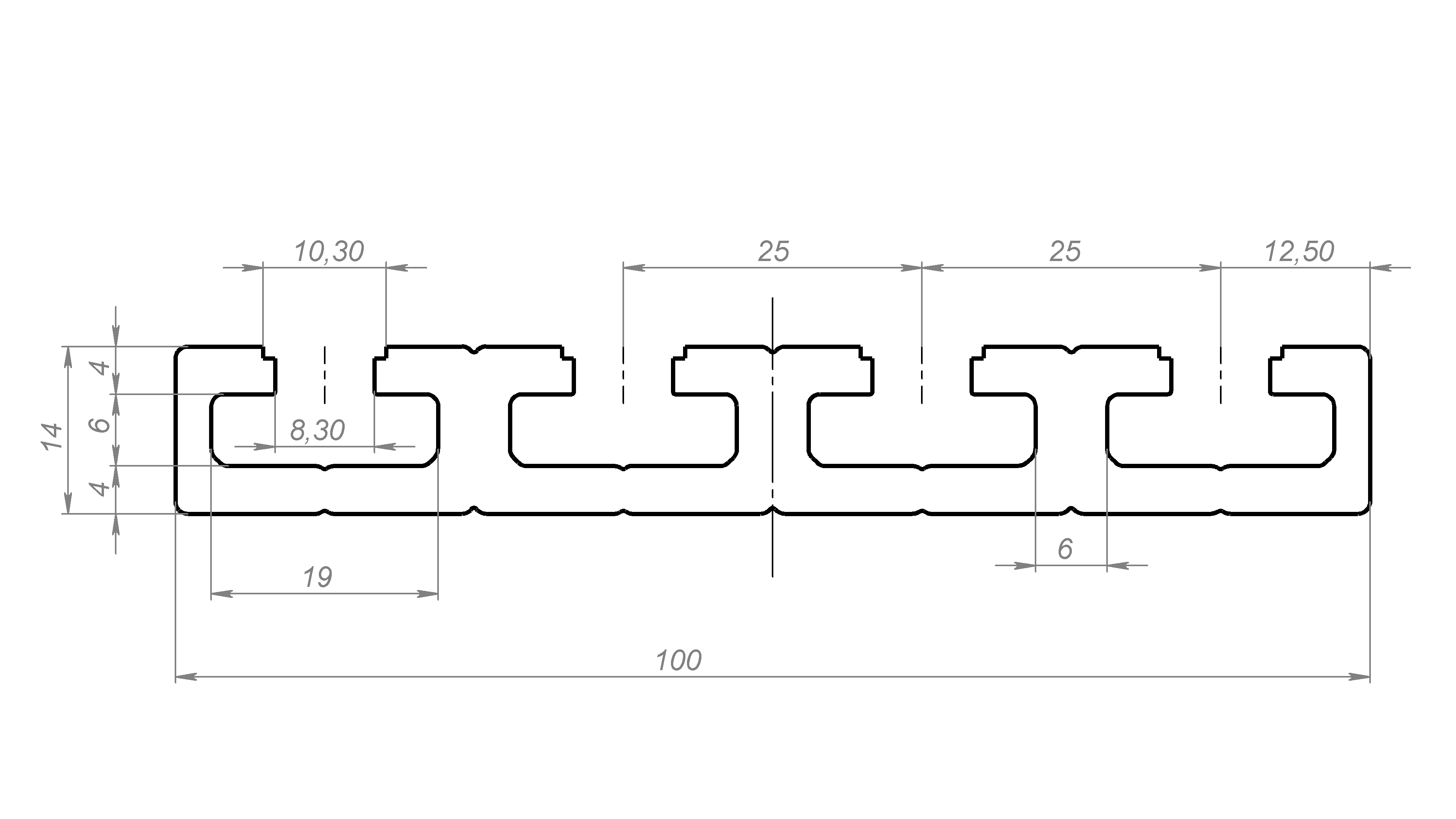

Чертеж конструкционного профиля 14х100
Станочный профиль 14х100
алюминиевый конструкционный профиль 14х100
Алюминиевый профиль для стола 14х100
Профиль для стола с Т-пазом 14х100
Профиль 14х100 конструкционный т паз
Профиль т стол 100х14 мм
Конструкционный профиль 14х100 ммдля сборки рабочих столов (без покрытия)
Алюминиевый конструкционный профиль для наборных столов с Т-пазом 14х100 мм
Конструкционный профиль с Т-пазом для сборки рабочих столов
Станочный алюминиевый профиль для сборки рабочих столов
2 175.00 руб. от 1 м.
( -2 % )
2 131.50 РУБ.
от 3 м.
( -4 % )
2 088.00 РУБ.
от 12 м.
( -6 % )
2 044.50 РУБ.
от 30 м.
( -8 % )
2 001.00 РУБ.
от 48 м.
( -10 % )
1 957.50 РУБ.
от 120 м.
( -12 % )
1 914.00 РУБ.
от 240 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
3.04 м
добавить
1.5+1.5 м
добавить
Наличие OB-14100-BP | Профиль 14х100мм, паз 8 мм (Без покрытия)
НА СКЛАДЕ:
160 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-14100-BP | Профиль 14х100мм, паз 8 мм (Без покрытия) (Чертеж).DXF
Скачать
2. OB-14100-BP | Профиль 14х100мм, паз 8 мм (Без покрытия) (3D Модель).STEP
Скачать

Описание

Профиль с Т пазом 8 мм серии 30.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-14100-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм
Длина профиля(макс), мм:
 3040
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 2,2
Площадь сечения, см2:
 8,05
Момент инерции, Ix(см4):
 1,69
Момент инерции, Iy(см4):
 6,67
Момент сопротивления, WX (см3):
 2,41
Момент сопротивления, WY (см3):
 13,73
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-14100-BP

Схемы крепления балки и тип нагрузки

Шарнирно опертая
с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равно
распределенной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная
с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемленная
с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемленная с равно
распределенной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равно
распределенной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
