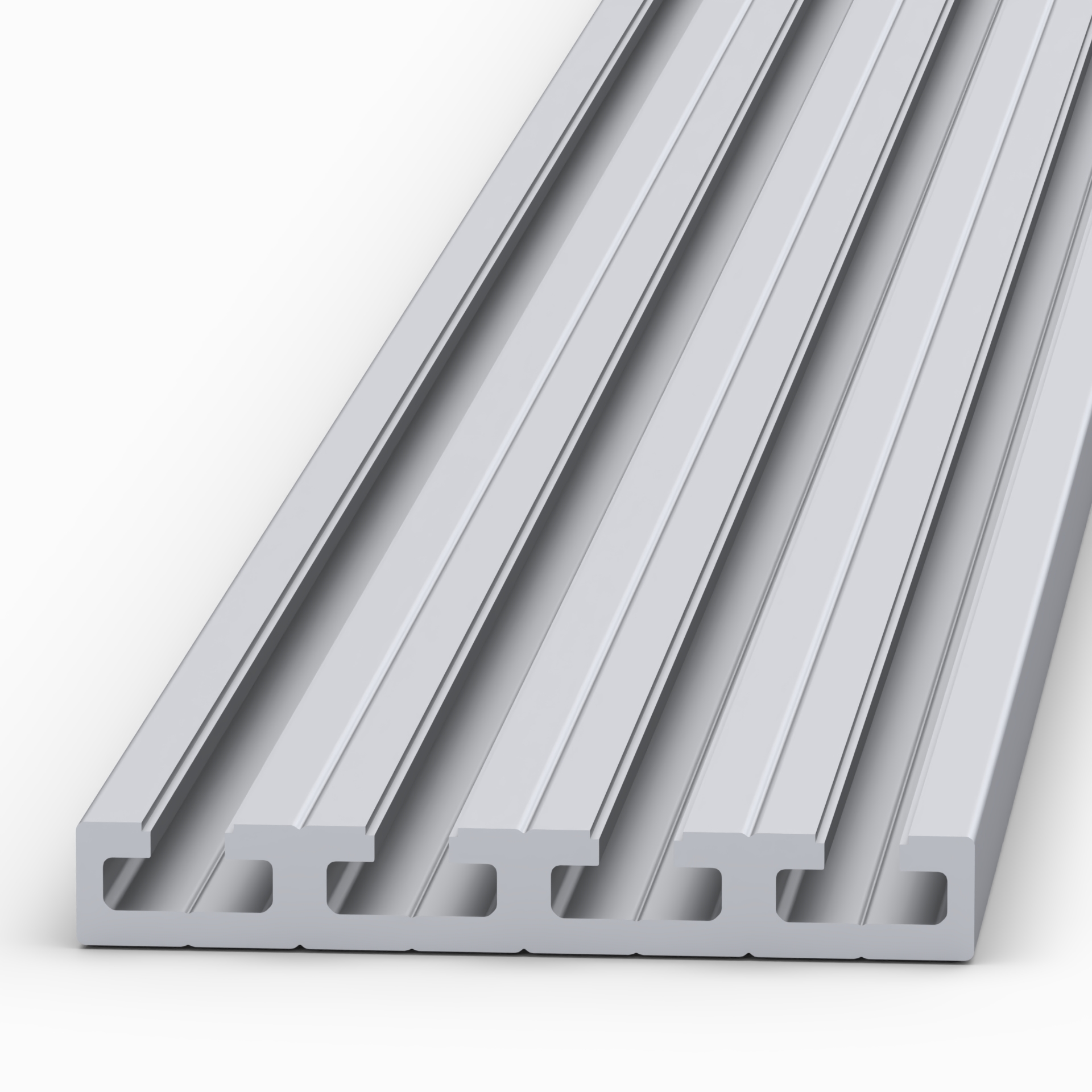

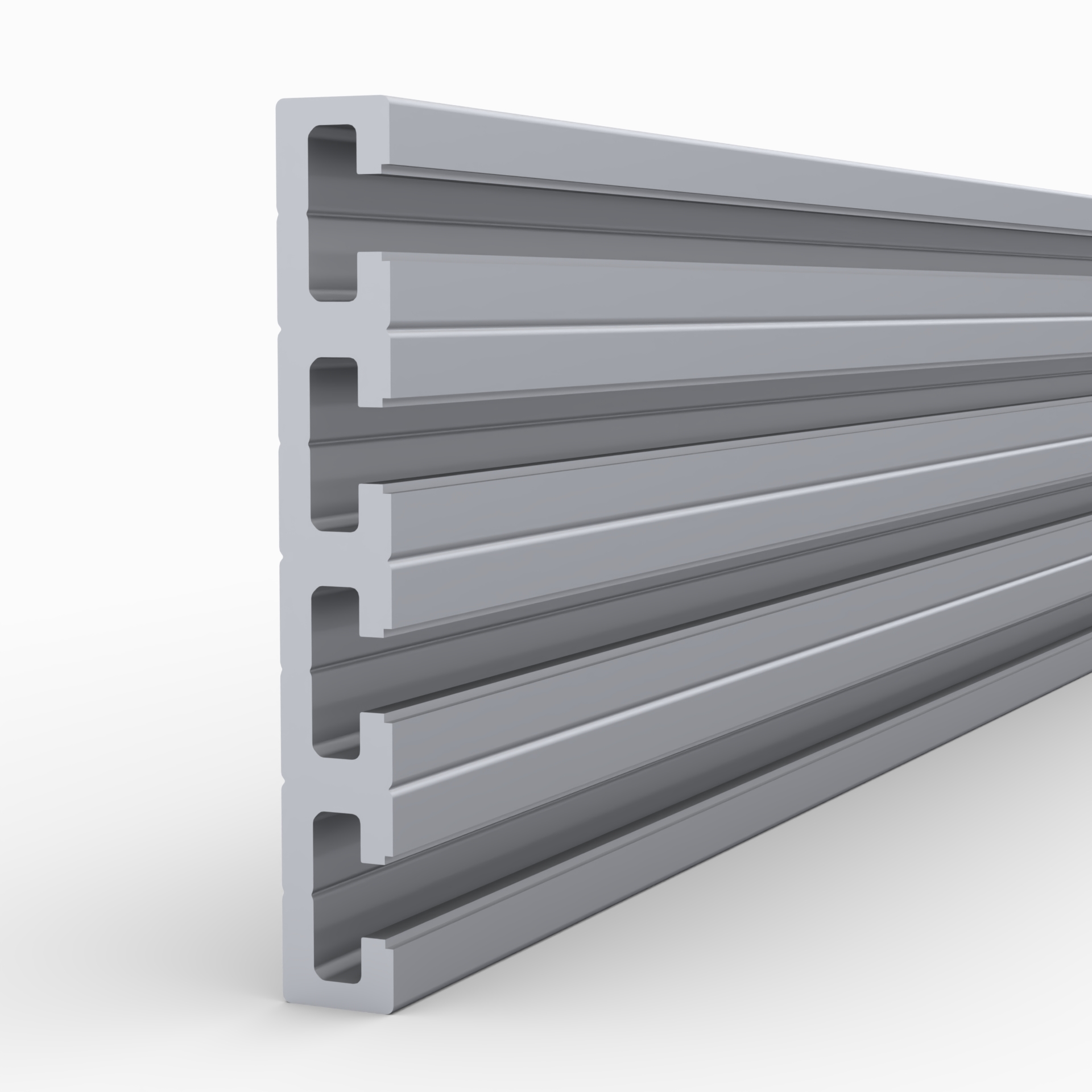

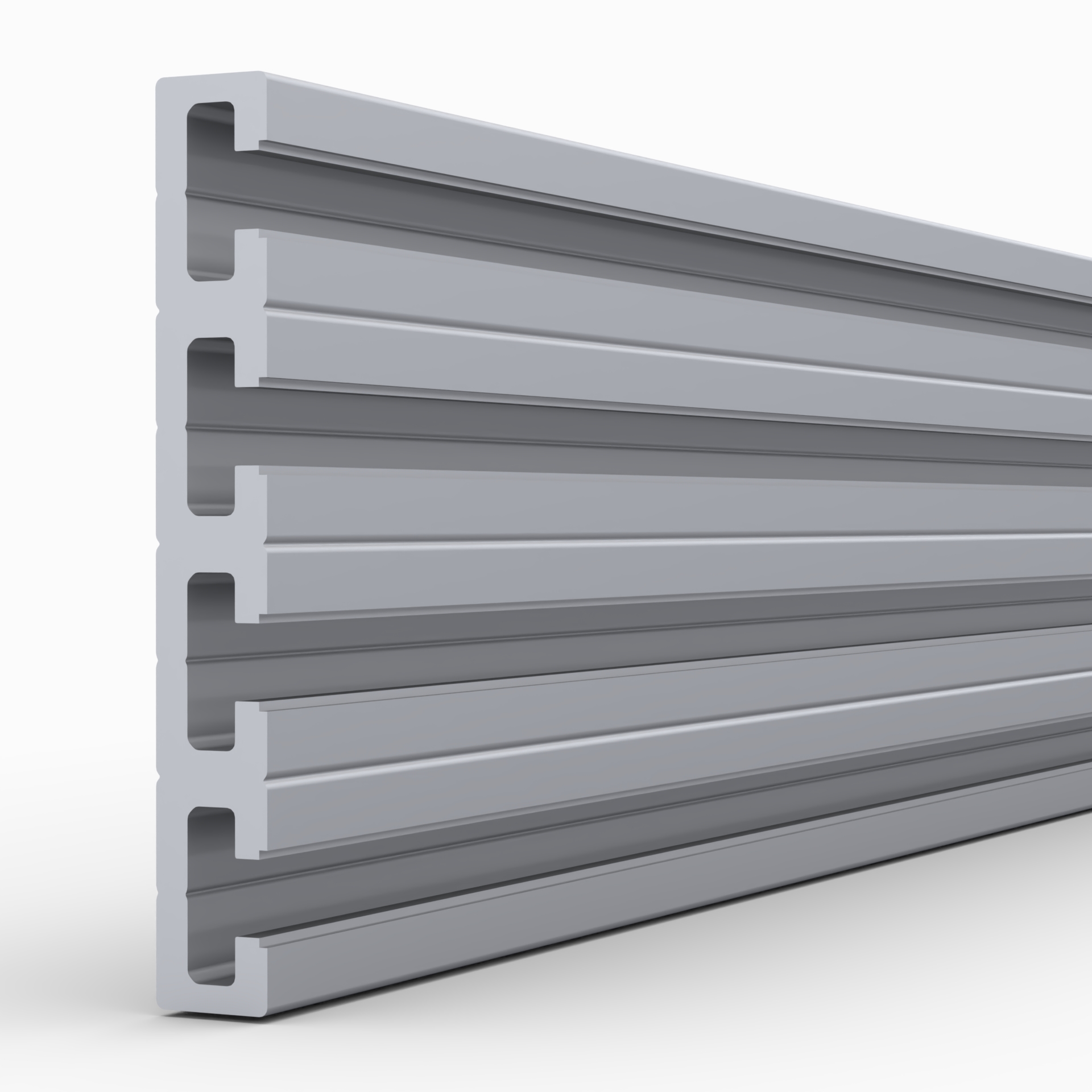

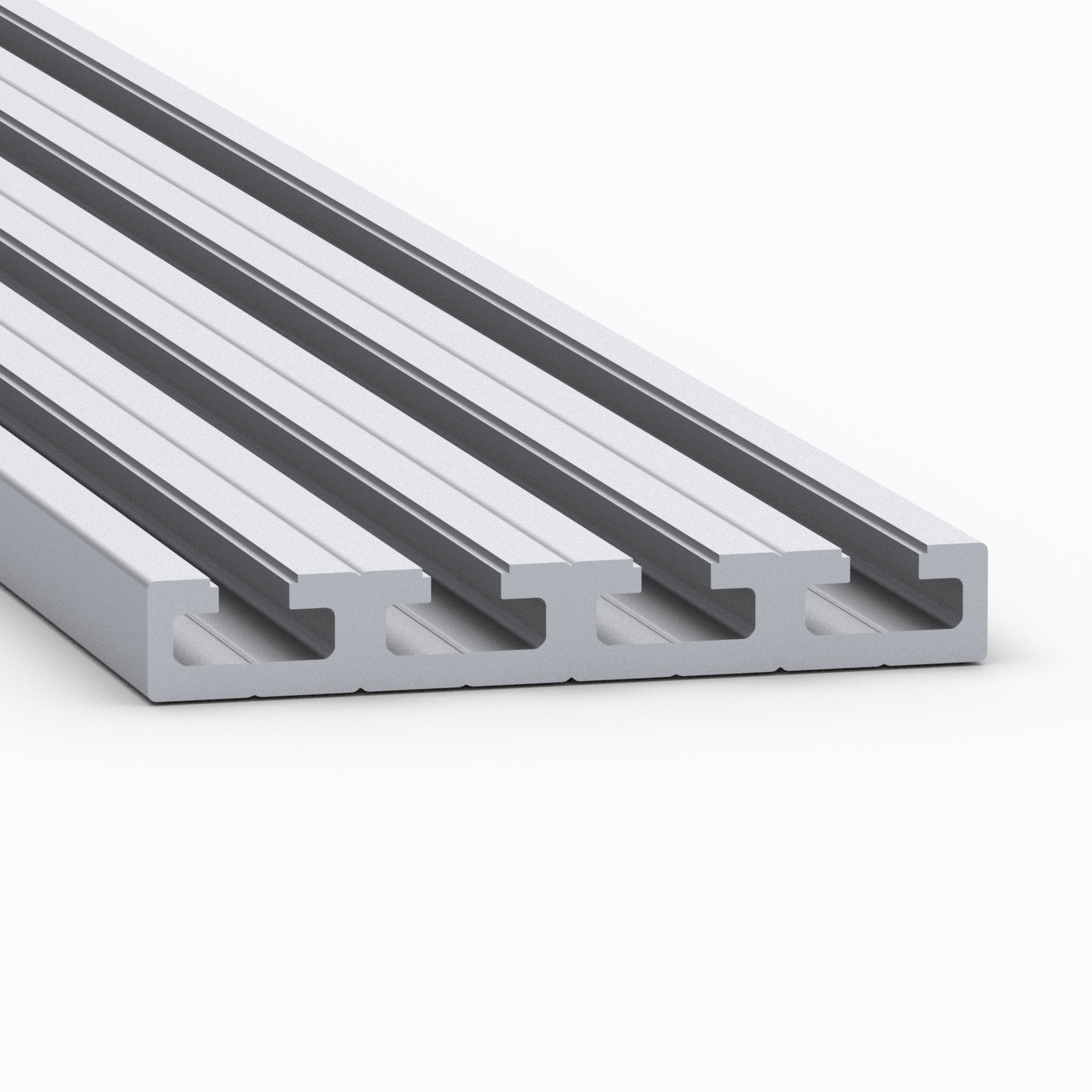

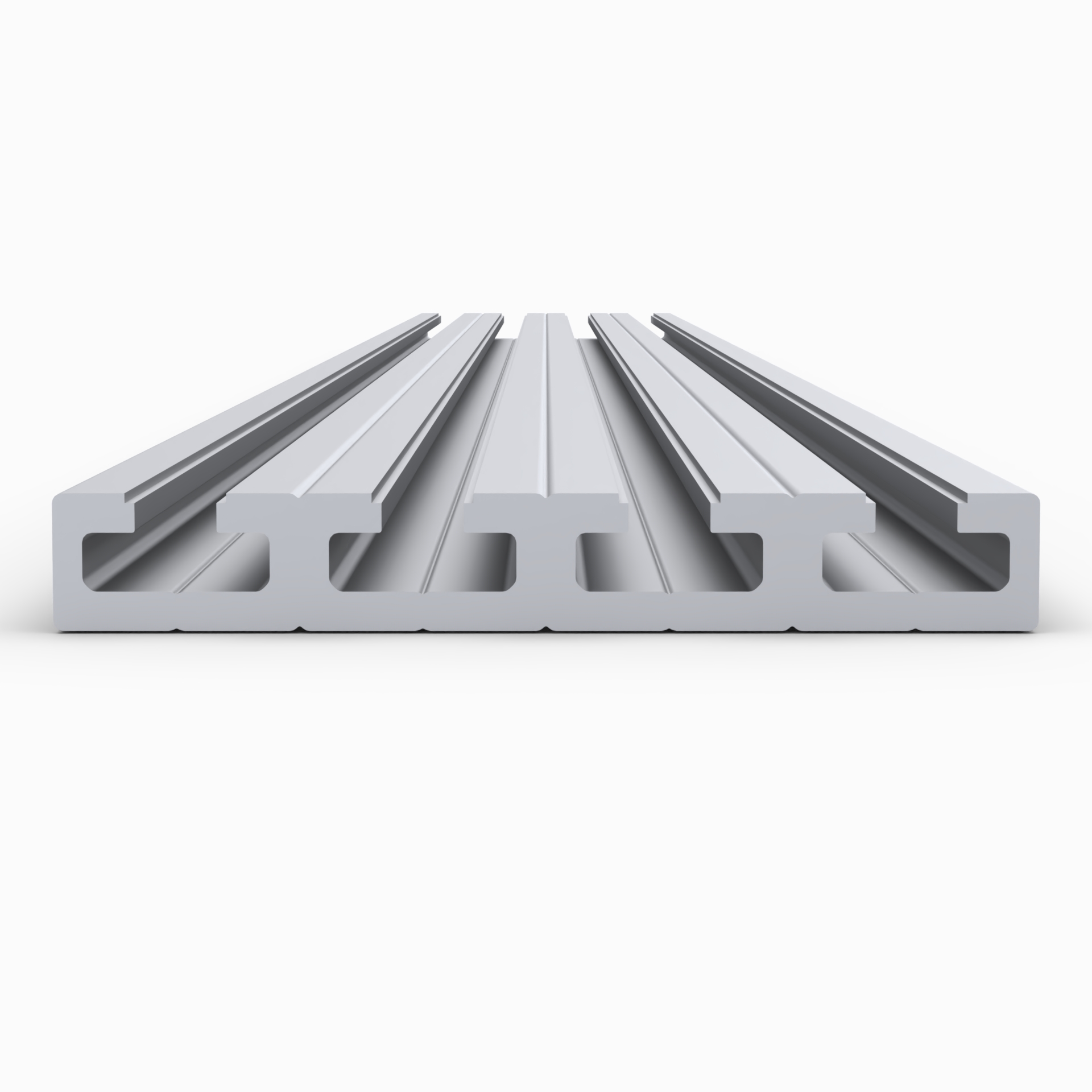

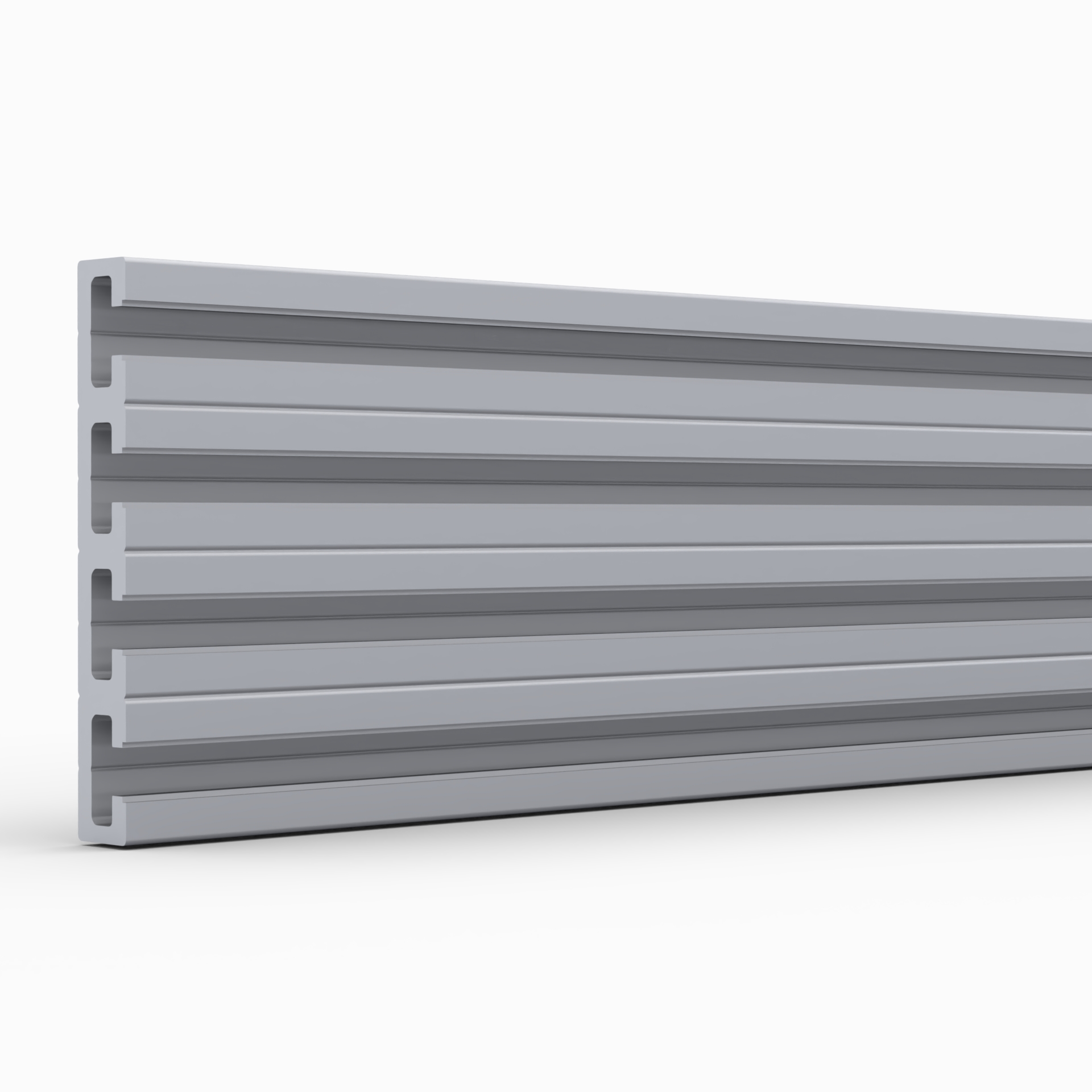

OB-14100 | Профиль 14х100мм, паз 8 мм (Анодированный)

14х100 конструкционный профиль
Профиль алюминиевый 14х100 мм чертеж
Станочный профиль 14х100 мм
100х14 мм алюминиевый конструкционный профиль
Профиль алюминиевый конструкционный 14х100
Алюминиевый т стол 14х100
Профиль для т стола 14х100
Т стол, профиль 14х100
2 635.00 руб. от 1 м.
( -2 % )
2 582.30 РУБ.
от 5 м.
( -3 % )
2 555.95 РУБ.
от 10 м.
( -5 % )
2 503.25 РУБ.
от 20 м.
( -8 % )
2 424.20 РУБ.
от 35 м.
( -10 % )
2 371.50 РУБ.
от 70 м.
( -12 % )
2 318.80 РУБ.
от 180 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-14100 | Профиль 14х100мм, паз 8 мм (Анодированный)
НА СКЛАДЕ: 0
В ПУТИ: 220 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-14100 ): 60 руб.
Ширина реза: 5 мм.
Кратность продажи: 500 мм
Минимальная длина ликвидного остатка: 505 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-14100 | Профиль 14х100мм, паз 8 мм (Анодированный) (Чертеж).DXF
Скачать
2. OB-14100 | Профиль 14х100мм, паз 8 мм (Анодированный) (3D Модель).STEP
Скачать

Описание

Профиль с Т пазом 8 мм серии 30.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-14100
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 30
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодированный
Тип сырья:
 Первичное
Вес, кг/м:
 2,2
Площадь сечения, см2:
 8,05
Момент инерции, Ix(см4):
 1,69
Момент инерции, Iy(см4):
 6,67
Момент сопротивления, WX (см3):
 2,41
Момент сопротивления, WY (см3):
 13,73
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-14100
