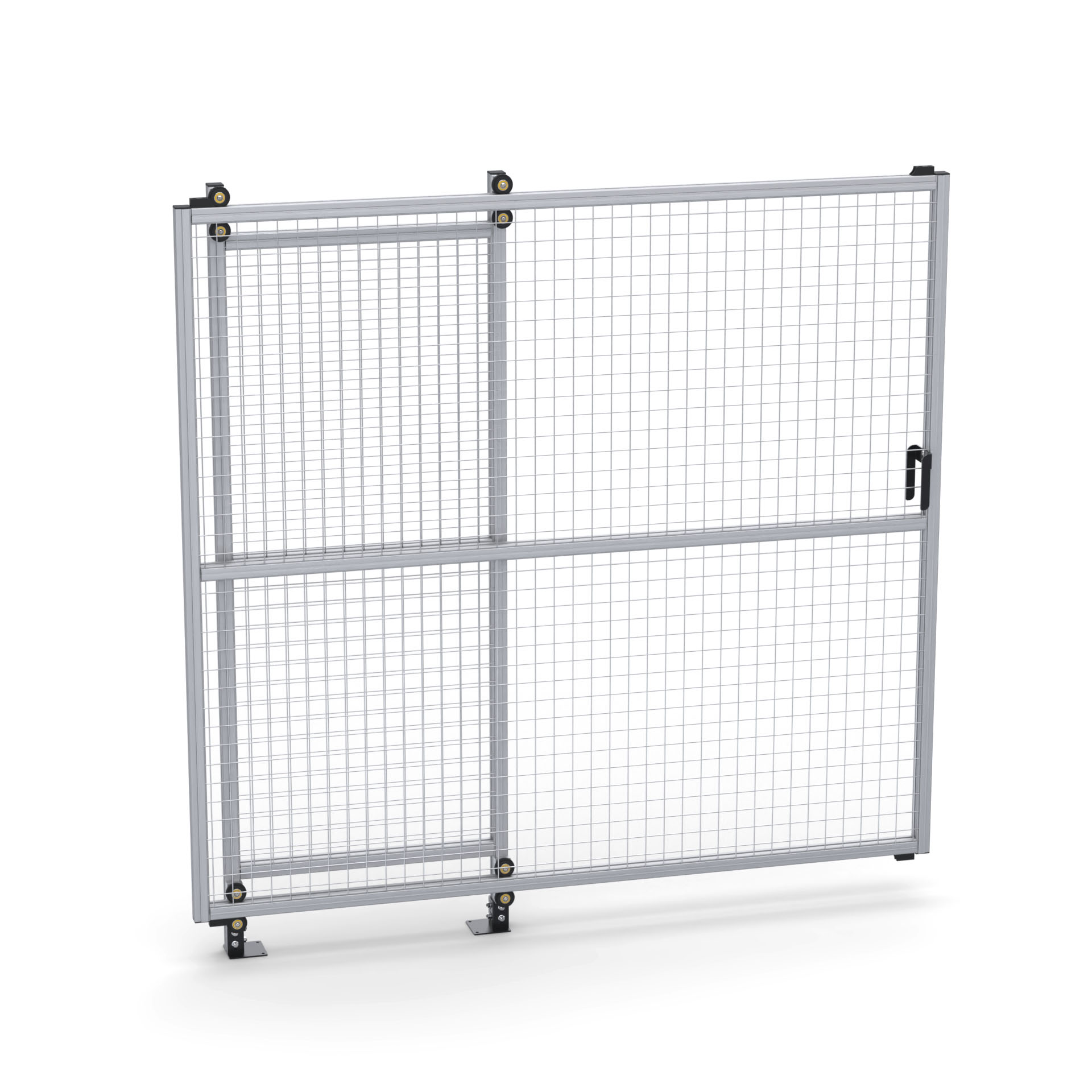

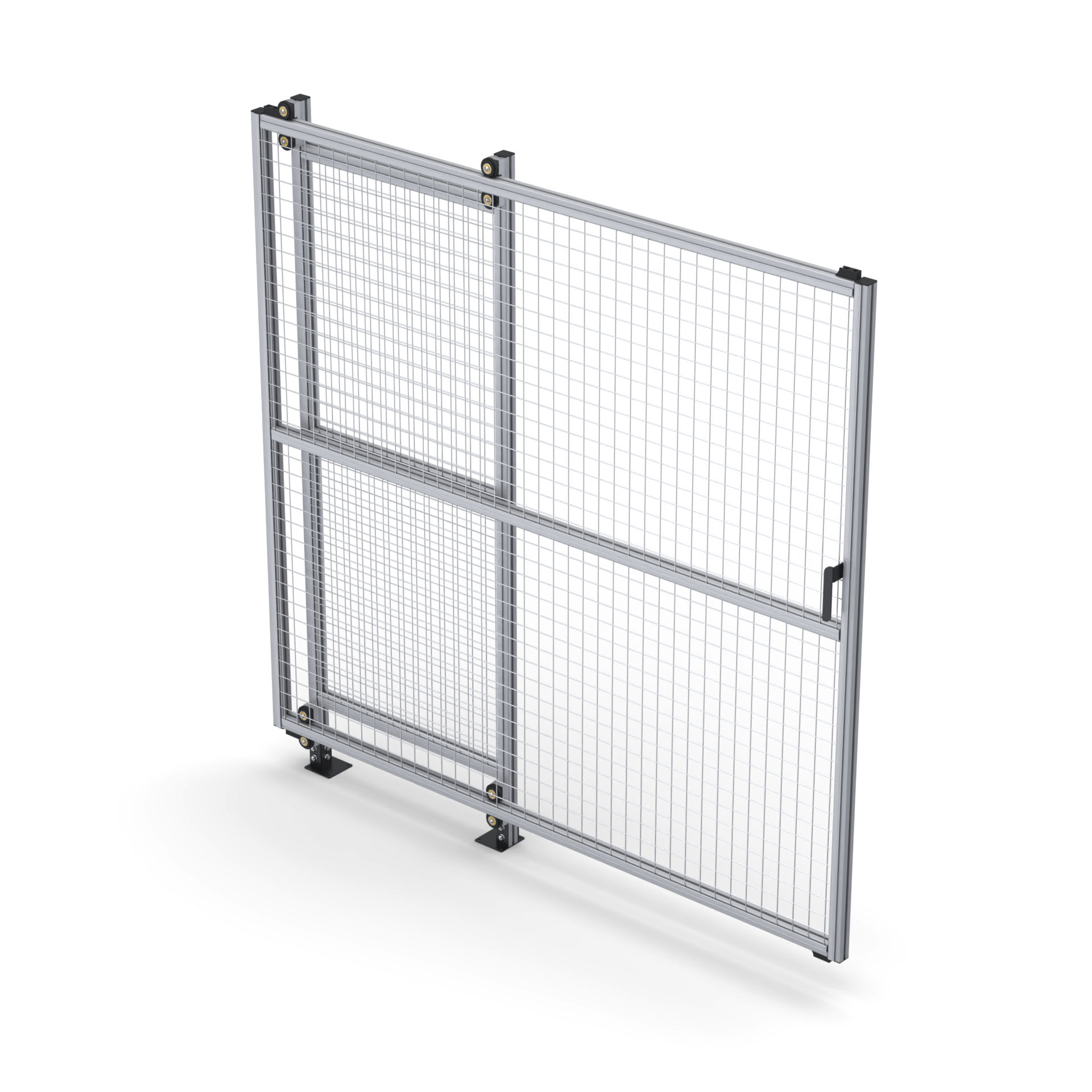

SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные)

SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 0
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 1
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 2
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 3
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 4
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 5
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 6
SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) изображение 7
60 003.00 руб. от 1 шт.
RSI
добавить
Наличие SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Предварительная стомость типового набора-комплекта по спецификации:
60003 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)2000 мм2 шт.
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)670 мм3 шт.
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)1830 мм2 шт.
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)1920 мм3 шт.
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)710 мм1 шт.обрезь
Распил в размер профиль 40х4010 шт.
ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний (Анодированный)1660 мм2 шт.
ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний (Анодированный)670 мм2 шт.
ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний (Анодированный)1830 мм2 шт.
ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний (Анодированный)1920 мм2 шт.
ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний (Анодированный)6080 мм1 шт.обрезь
Распил в размер зажимной профиль8 шт.
ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный)670 мм1 шт.
ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный)1920 мм1 шт.
ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный)450 мм1 шт.обрезь
Распил в размер зажимной профиль2 шт.
Нарезание резьбы М812 шт.
Сверление отверстия D812 шт.
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.914 шт.
Сверление отверстия D462 шт.
Винт М4х25 DIN912 (полуцилиндр) кл. пр. 8.862 шт.
11401-М1 | Фундаментная опора к профилям 40х40 установка с края, к стене2 шт.
5026 | Болт Т-образный М8х20 паз 8 серия 4012 шт.
Гайка с фланцем М8 DIN692312 шт.
4003 | Торцевая заглушка 40х40 паз 8, черная6 шт.
П-40120-D8 | Пластина проставочная 40x120 мм, 2 отв. D84 шт.
6240 | Двойной держатель роликов, паз 8 мм, к профилям 40х404 шт.
5260 | Сухарь пазовый с пружинкой паз 8, М8, серия 4010 шт.
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.98 шт.
7990 | Ролик, паз 8 мм8 шт.
Винт М8х35 ISO7380 (полусфера) кл. пр. 10.98 шт.
HOLD-150-2SIDE | Cтальная дверная ручка на две стороны 150х21х113 мм1 шт.
DLS8-3D_PRINT | Ограничитель хода двери, паз 8 мм, из пластика (3D-печать)4 шт.
5259 | Сухарь пазовый с пружинкой паз 8, М6, серия 408 шт.
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.98 шт.
Сетка 50х50х4 6 шт.
Резка сетки в размер4 шт.
Сборка и упаковка секции ограждения2 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) (3D-модель).STEP
Скачать

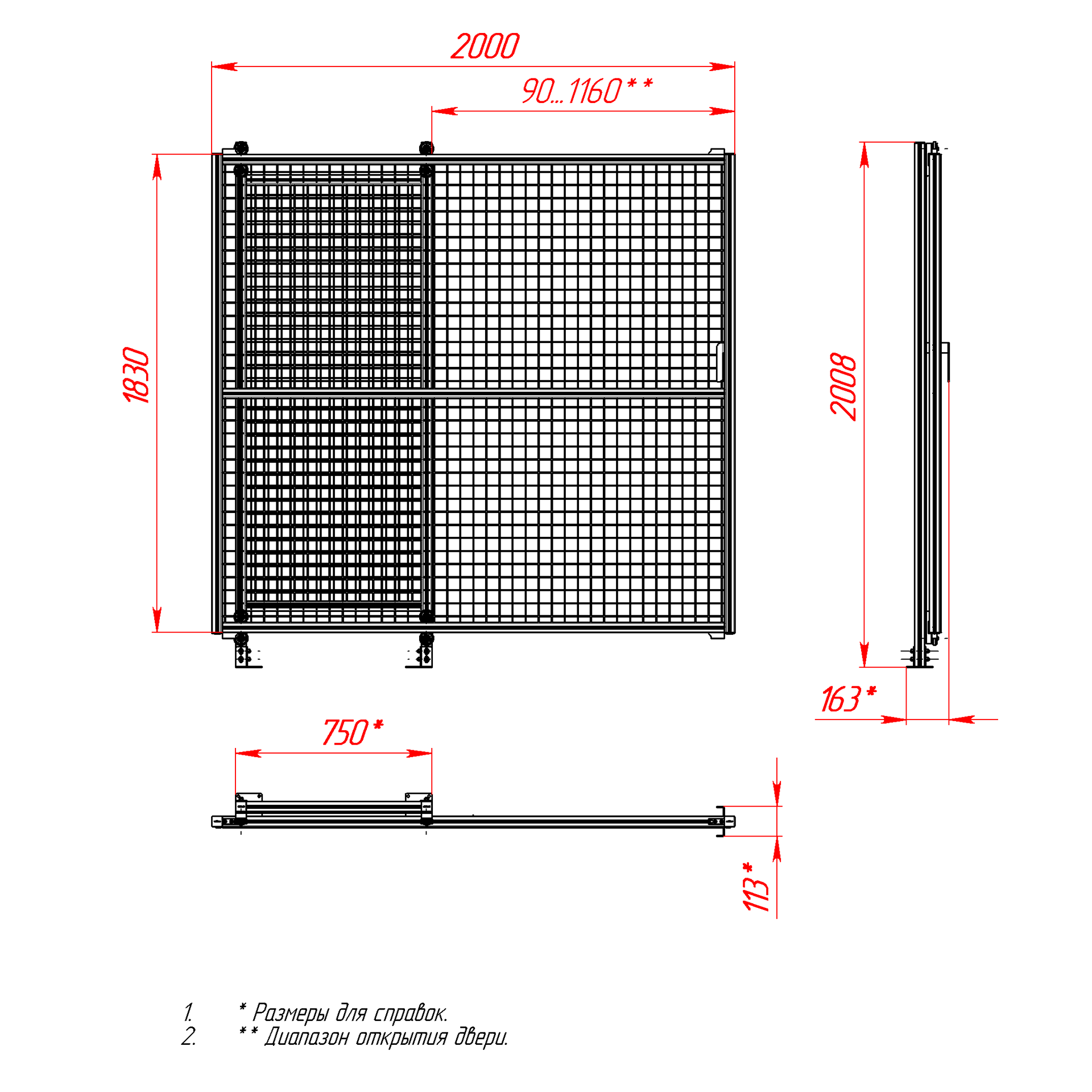

2. SG-40-SlideDoor | Секция с откатной дверью 2000x2000 для ограждения, серия 40 (Анодированные) (Чертёж).PDF
Скачать

Описание

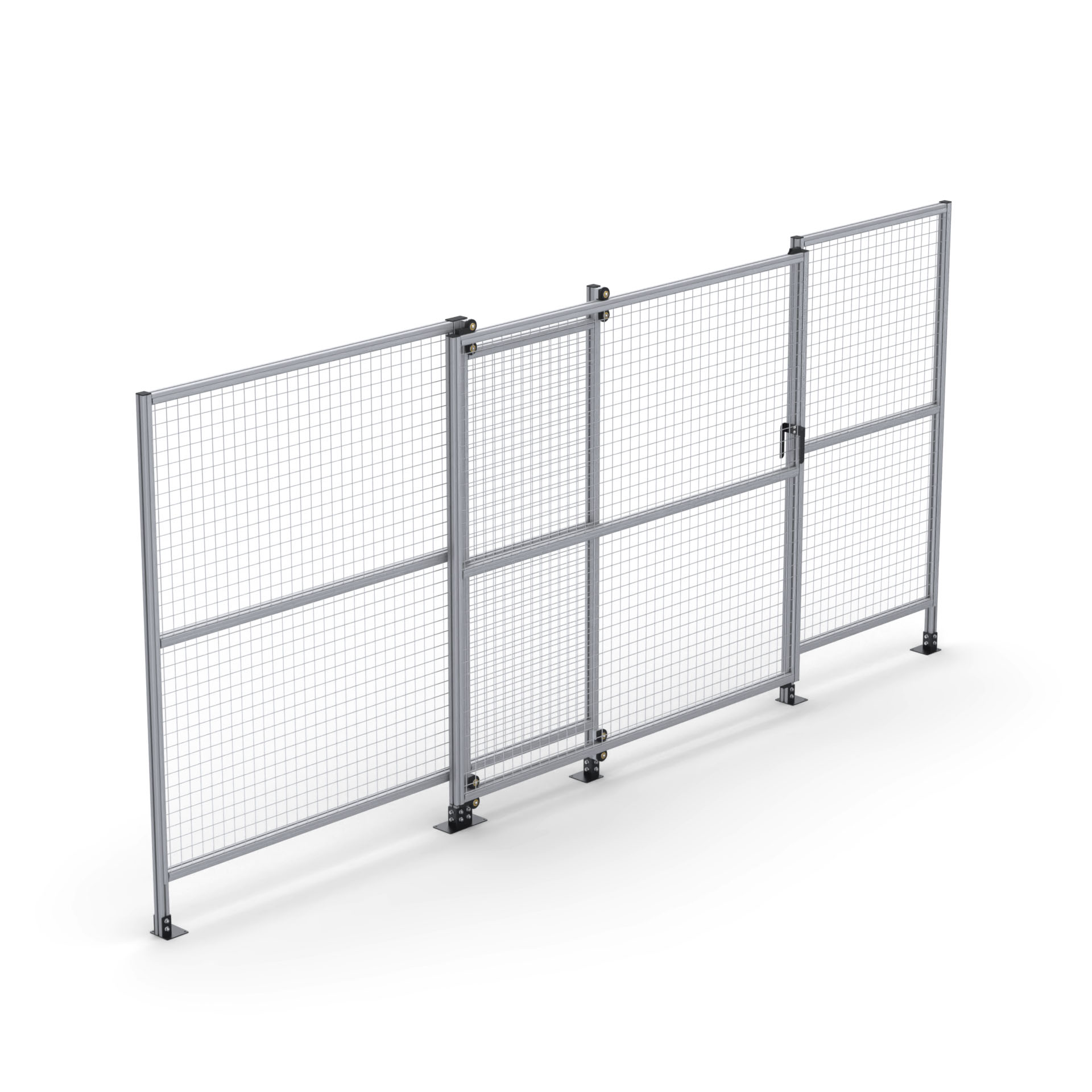

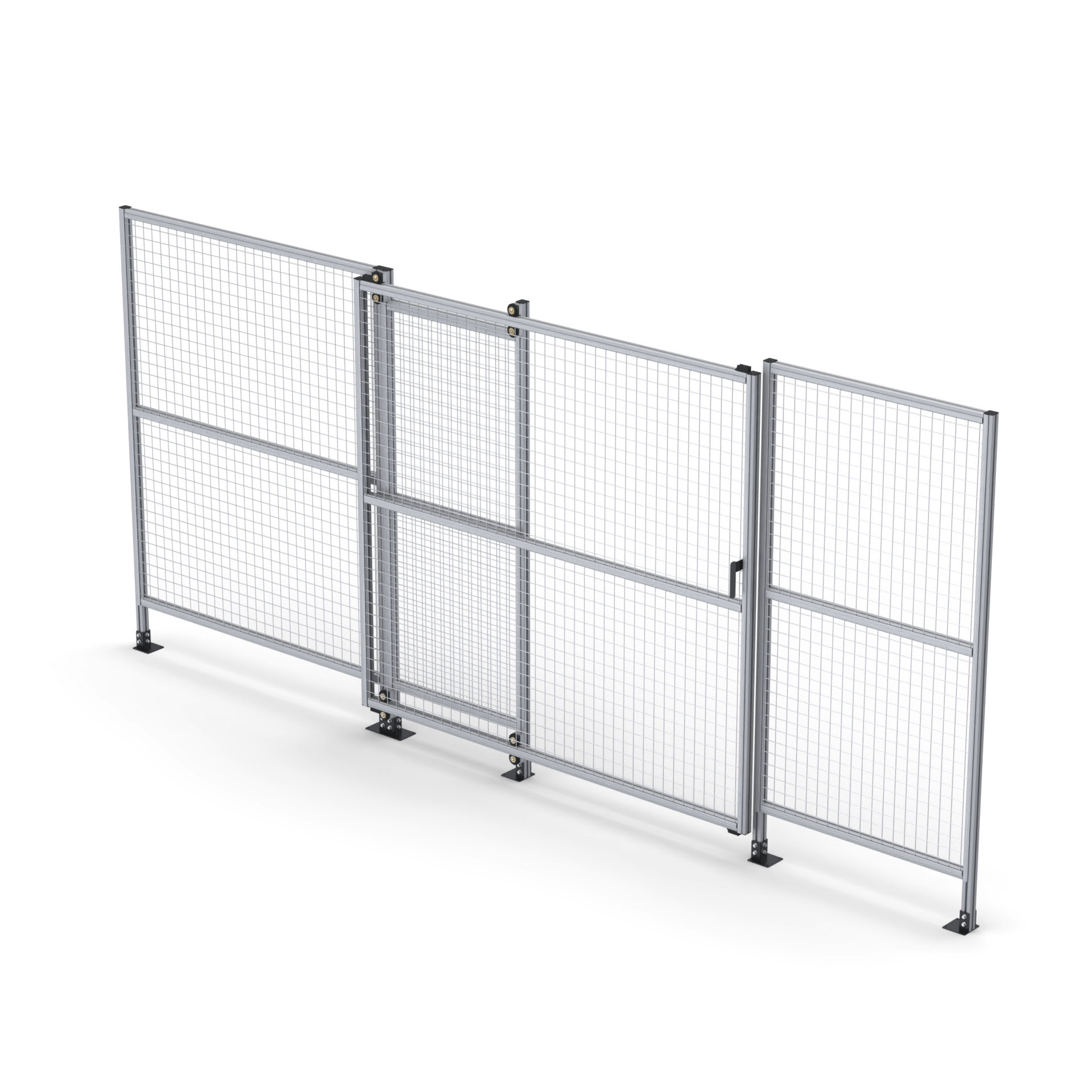

Откатная дверь предназначена для организации проходов в защитных ограждениях на базе алюминиевого конструкционного профиля RSI в условиях ограниченного пространства. В отличие от распашных конструкций, дверь сдвигается вдоль линии ограждения, не требуя свободной зоны для открывания. Это решение обеспечивает удобный доступ персонала и техники в рабочую зону, сохраняя все защитные свойства конструкции. Идеально подходит для участков с высокой плотностью размещения оборудования и автоматизированных линий.

Особенности и преимущества:
  • Экономия пространства - дверь движется параллельно ограждению, что исключает «мертвые зоны» перед воротами и позволяет размещать оборудование или организовывать проходы в непосредственной близости от проема;
  • Заполнение - внутренне пространство полотна оснащено металлической сеткой с размером ячейки 50х50 мм. Это гарантирует отличный визуальный контроль и не препятствует обзору рабочей зоны;
  • Эстетичное исполнение - откатная дверь интегрирована в общую линию ограждения, поддерживая аккуратный и профессиональный облик производственного пространства без выступающих элементов;

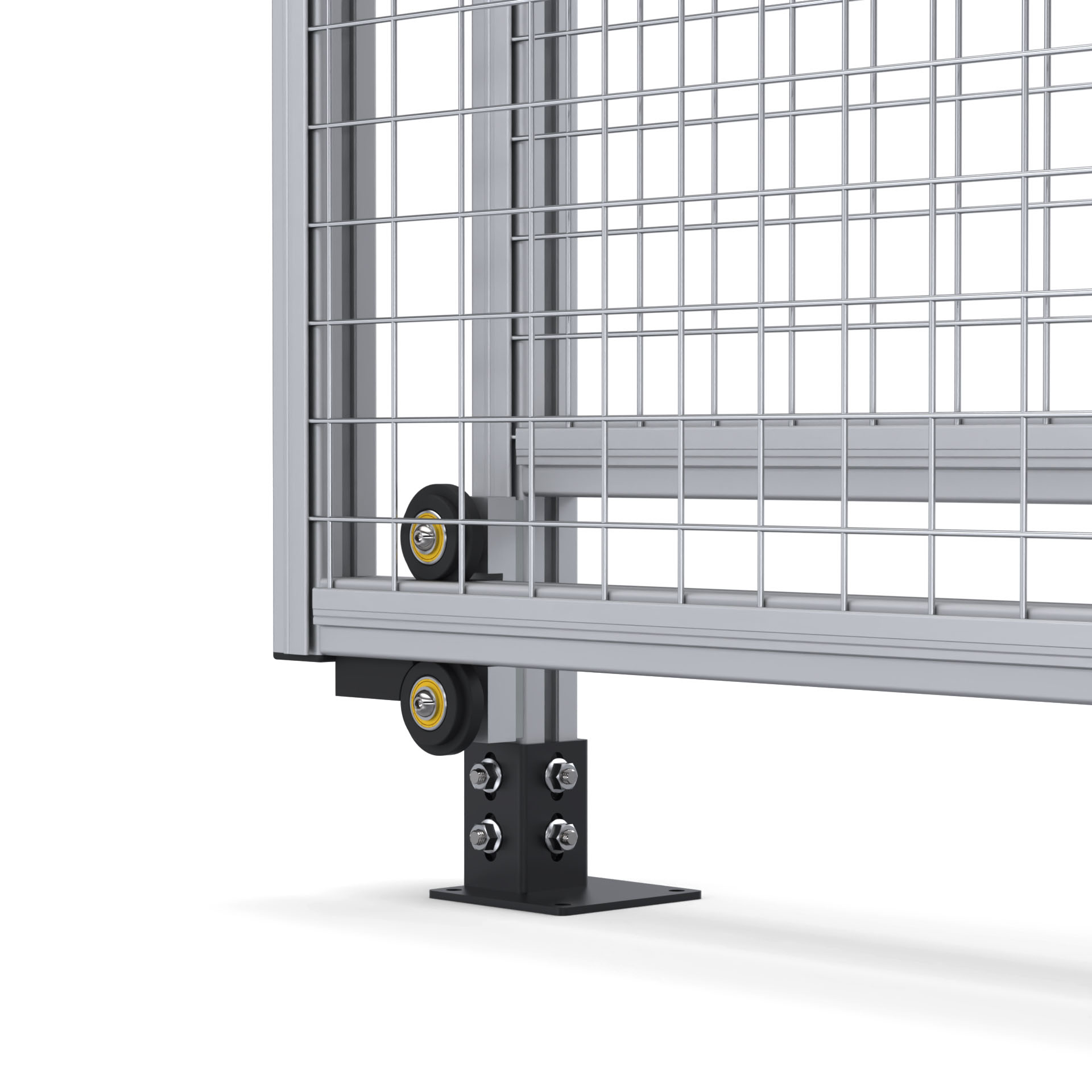

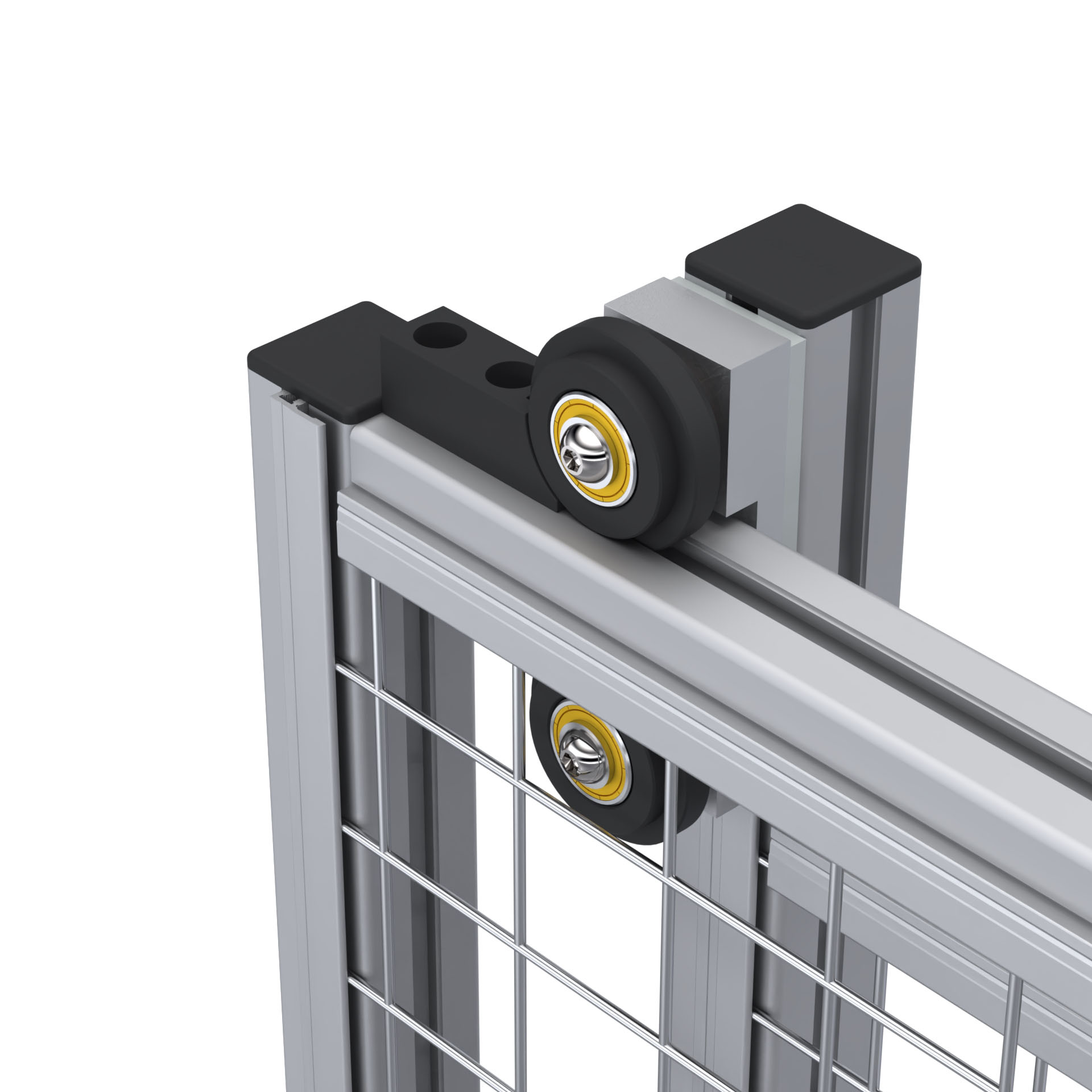

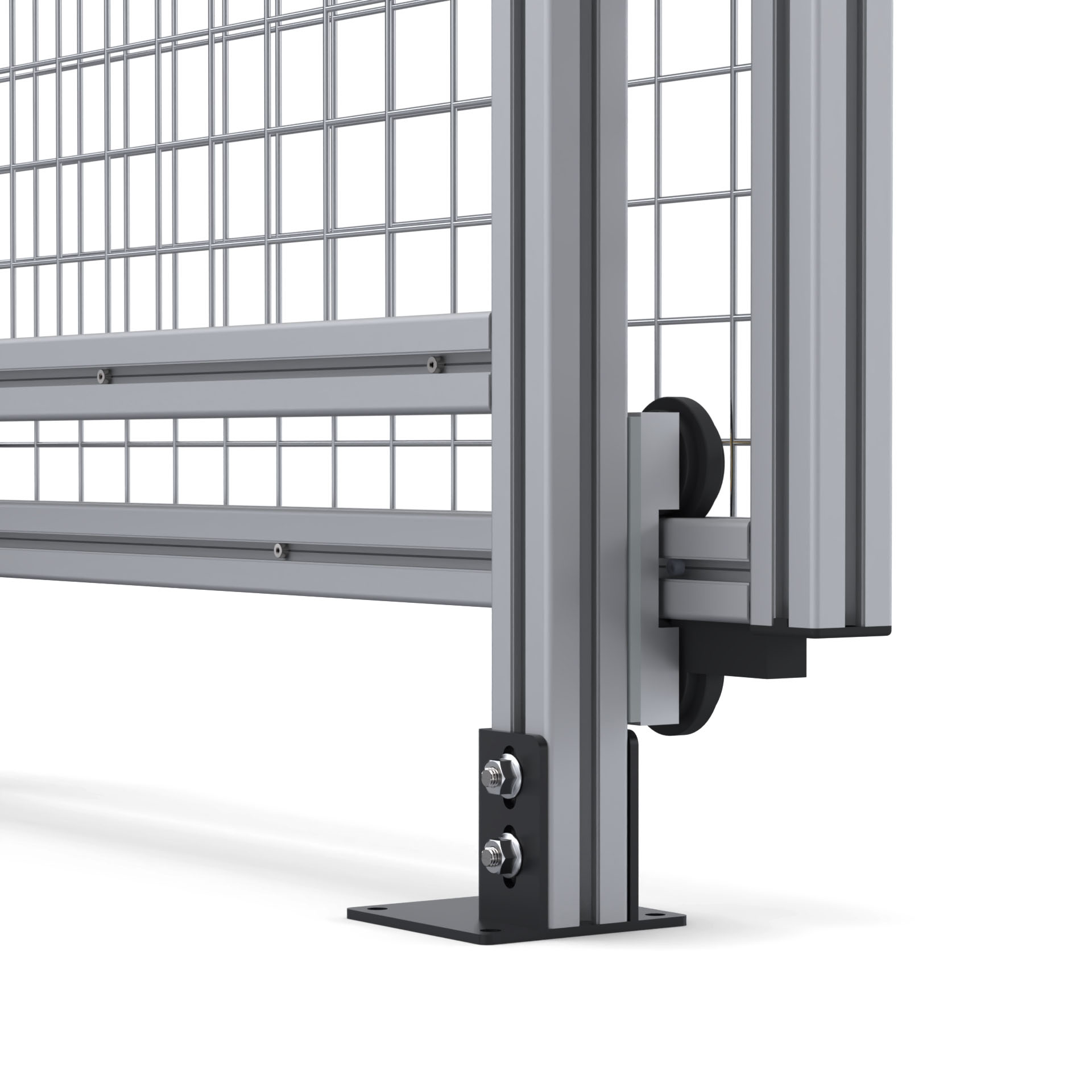

  • Оснащение - двойные держатели роликов рассчитаны на высокие циклические нагрузки. Диапазон раскрытия до 1160 мм обеспечивает достаточную ширину прохода. Стальная ручка с двухсторонним исполнением позволяет удобно открывать дверь с любой стороны, а надежный ограничитель хода защищает ролики от ударов о стойки.
Области применения:
  • Производственные участки и цеха с высокой плотностью компоновки;
  • Складские комплексы и логистические центры;
  • Зоны размещения роботизированного и автоматизированного оборудования;
  • Участки с повышенными требованиями к безопасности персонала.
Комплектность поставки: секция в сборе, дверь в сборе, комплект фурнитуры.

Откатная дверь может быть изготовлена в двух вариантах крепления сетки:
  • С зажимным алюминиевым профилем: арт. ZP-8-1S и арт. ZP-8-2S;
  • С универсальным кронштейном для крепления сетки: арт. 7225.
(Необходимый формат поставки согласовывается с вашим персональным менеджером на этапе оформления заказа).

Характеристики

Артикул:
 SG-40-SlideDoor
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 40
Ширина, мм:
 2000 мм
Высота, мм:
 2000 мм
Материал:
 Каркас (профиль 40х40 анодированный), наполнение (сетка сварная, оцинкованная)
Тип сырья:
 Первичное
Вес, кг:
 35,0
