11401-М1 | Фундаментная опора к профилям 40х40 установка с края, к стене

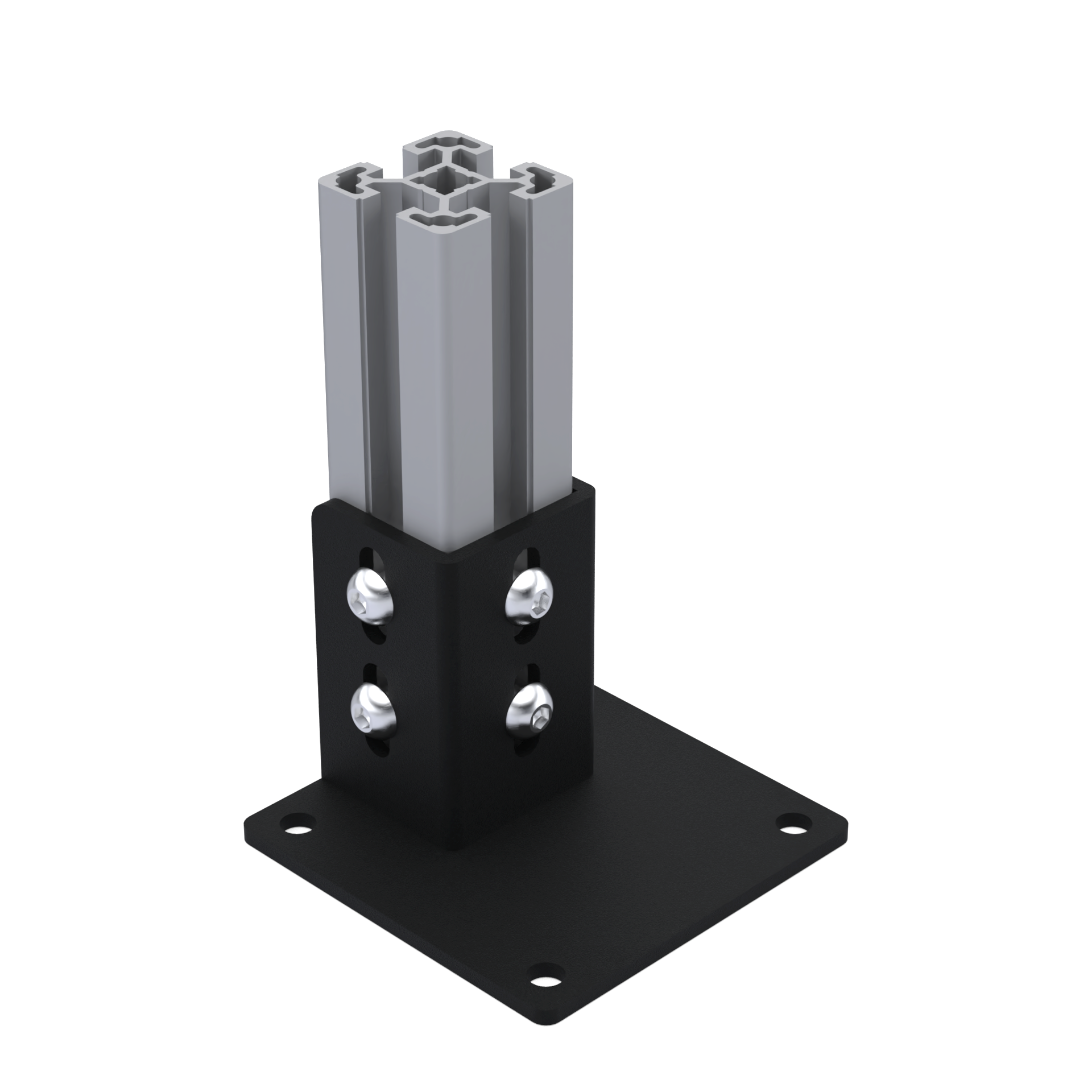

Фундаментная опора для профиля 40х40 для установки с краю

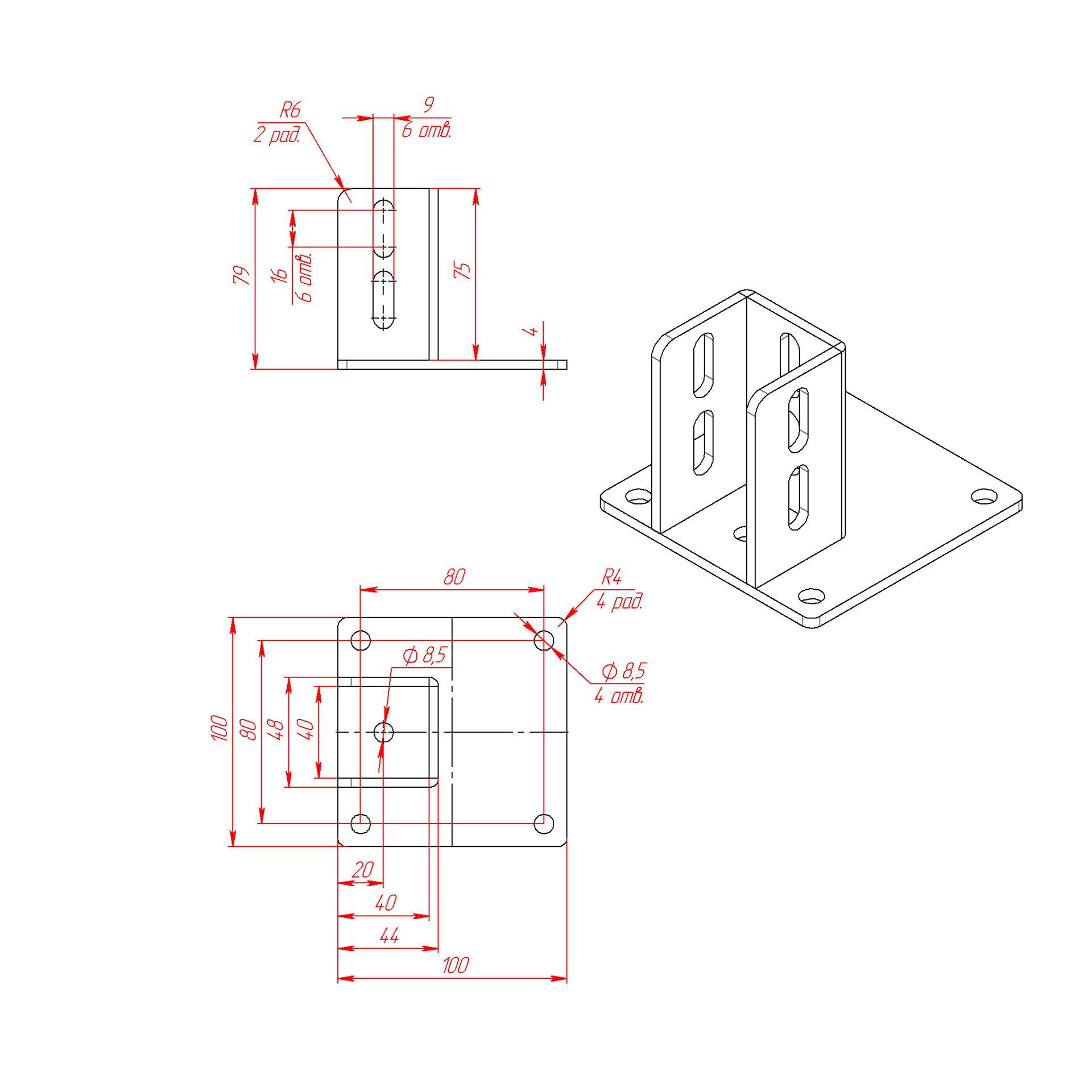

Чертёж фундаментной опоры для профилей 40х40 (установка с краю)
645.00 руб. от 1 шт.
( -4 % )
619.20 РУБ.
от 20 шт.
( -6 % )
606.30 РУБ.
от 60 шт.
( -10 % )
580.50 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие 11401-М1 | Фундаментная опора к профилям 40х40 установка с края, к стене
НА СКЛАДЕ
≈ 30 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 11401-М1 | Фундаментная опора к профилям 40х40 установка с края, к стене
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Описание

Фундаментная опора 11401-М1 совместима с профилями 40x40 с пазом 8 и 10 мм.
Опора изготовлена из листовой стали толщиной 4 мм, с порошковым полимерным покрытием в черный цвет.
Используется для крепления конструкций из профилей 40х40 к стенам и полу.
Загрузить:
- 3D модель (11401-М1.step)
- Чертеж  (11401-М1.pdf)
Не забудьте купить комплект крепежа к фундаментной опоре 40х40 арт. 11401-М1:

При использовании профиля 40х40 мм с пазом 8 мм:

1. Болт Т-образный М8х20 паз 8 арт. 5026 - 6 шт. + Гайка с фланцем М8 DIN6923 - 6 шт.
      - или Винт М6х16 (ISO7380 или DIN912) - 6 шт. + Т-Гайка М6 паз 8 арт. 5011 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Сухарь пазовый с пружинкой паз 8, М8, серия 40 арт. 5260 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 6 шт.
2. Шайба увеличенная D8 DIN9021 - 6 шт.
3. Анкер клиновой М8х65 - 4 шт.

При использовании профиля 40х40 мм с пазом 10 мм:

1. Болт Т-образный М8х20 паз 10 арт. 5030 - 6 шт. + Гайка с фланцем М8 DIN6923 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Т-Гайка М8 паз 10, М8 арт. 5018 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 6 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 6 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 6 шт.
2. Шайба увеличенная D8 DIN9021 - 6 шт.
3. Анкер клиновой М8х65 - 4 шт.

Характеристики

Артикул:
 11401-М1
Профили:
 40х40, 40х80, 40х120, 40х160
Материал:
 Сталь 4 мм
Покрытие:
 Порошковая покраска в черный цвет.
Тип сырья:
 Первичное
Вес, кг:
 0,56
Цвет:
 Черный

Возможные замены или аналоги для арт. 11401-М1:

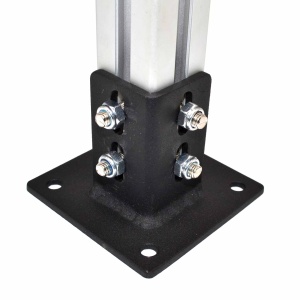

11401 | Фундаментная опора 40х40 11401 | Фундаментная опора 40х40
