ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный)

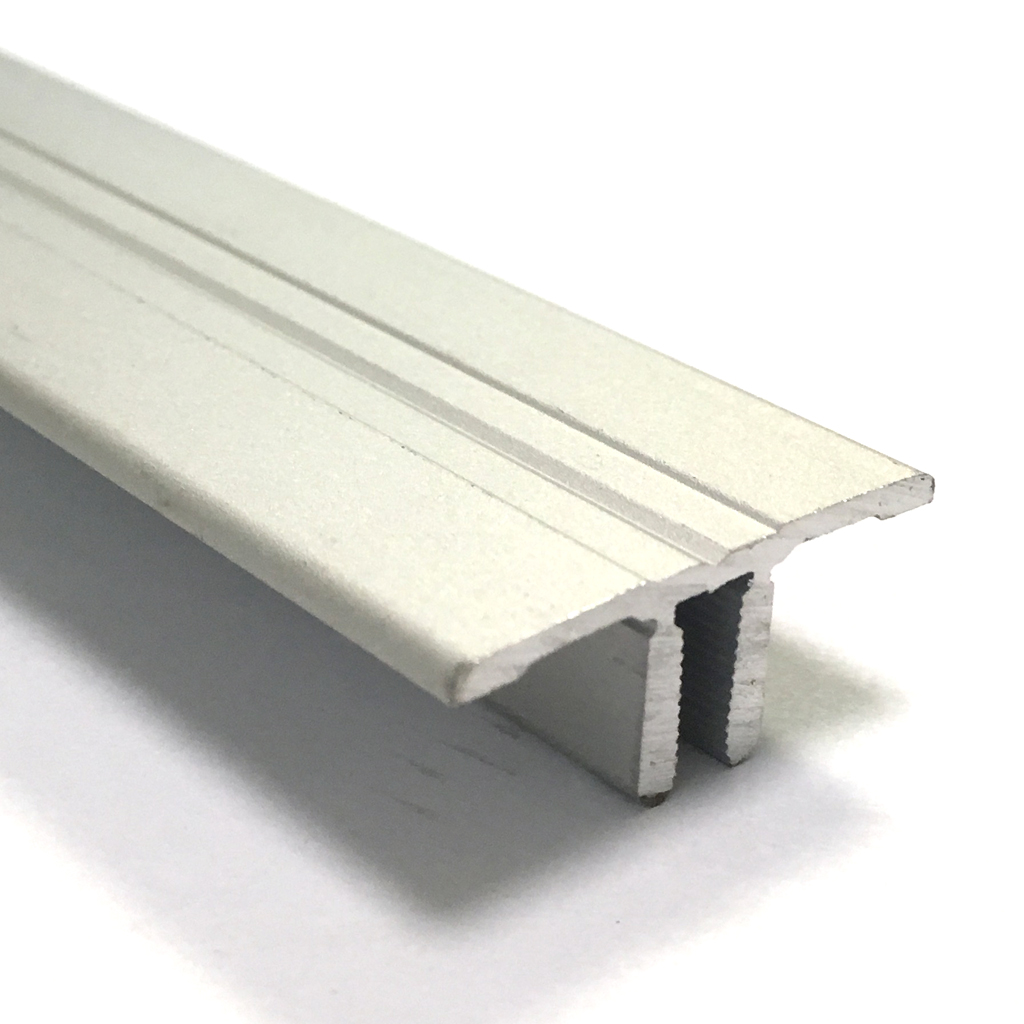

Двусторонний алюминиевый зажимной профиль, паз 8

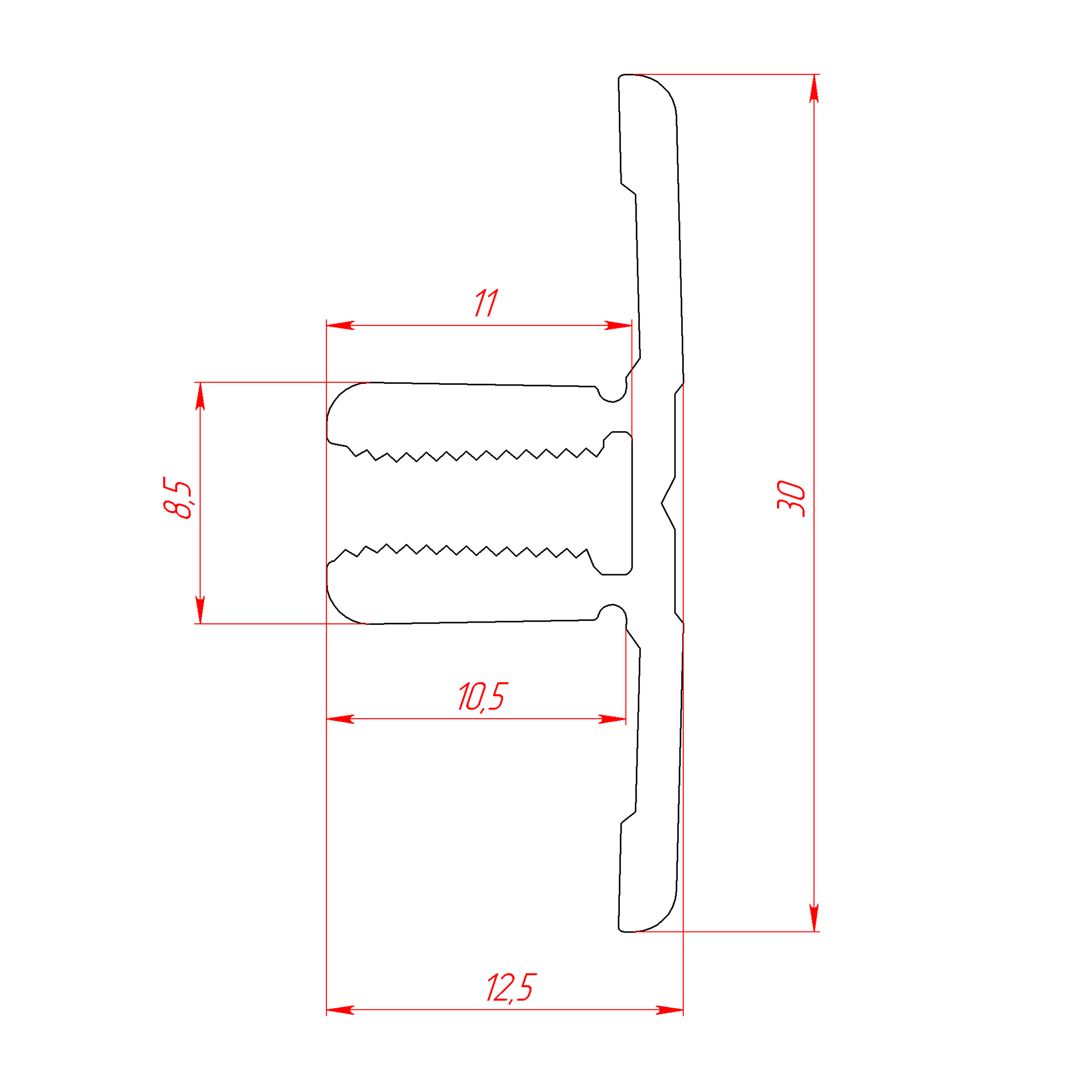

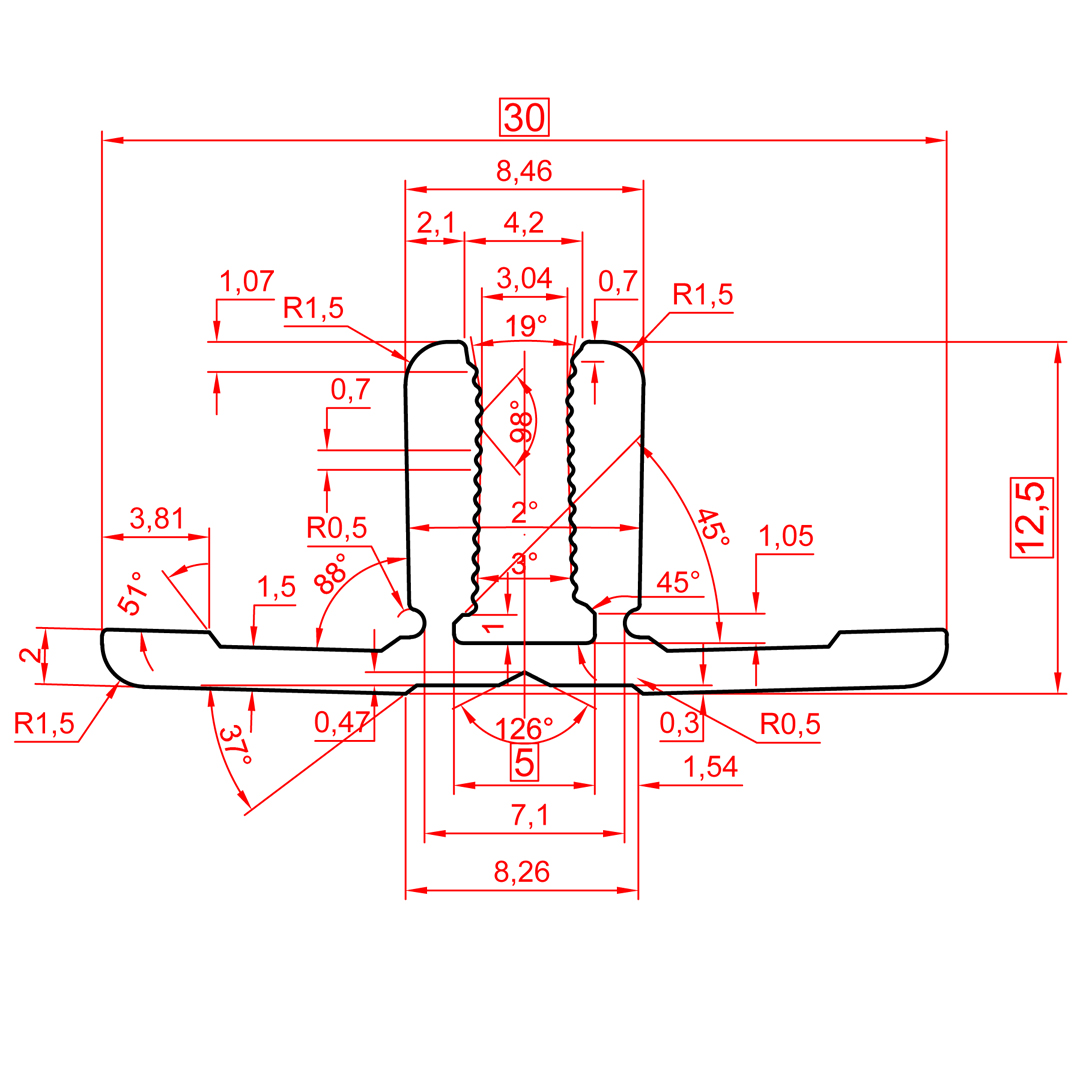

Габаритный чертеж алюминиевого зажимного профиля на 2 стороны, с пазом 8 мм

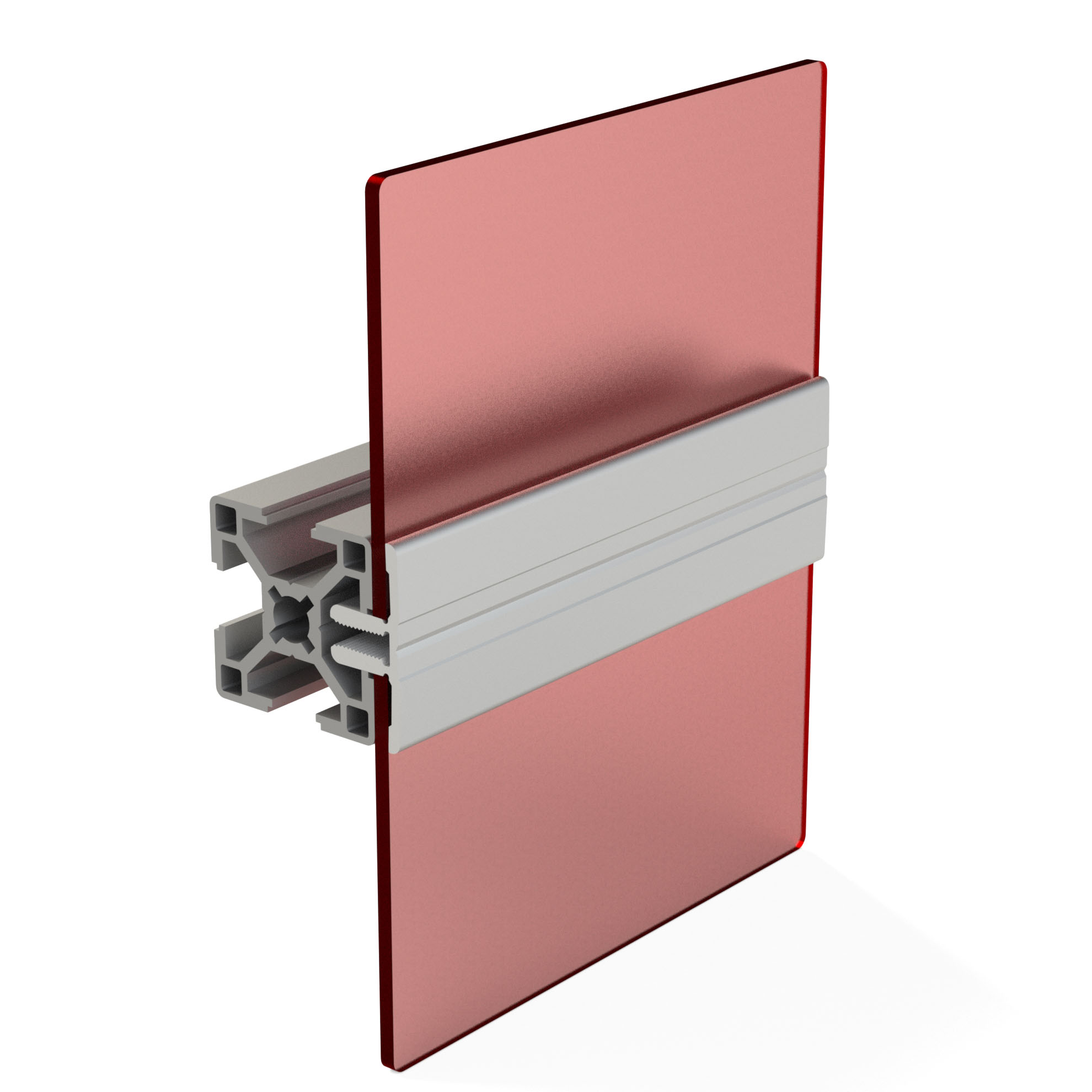

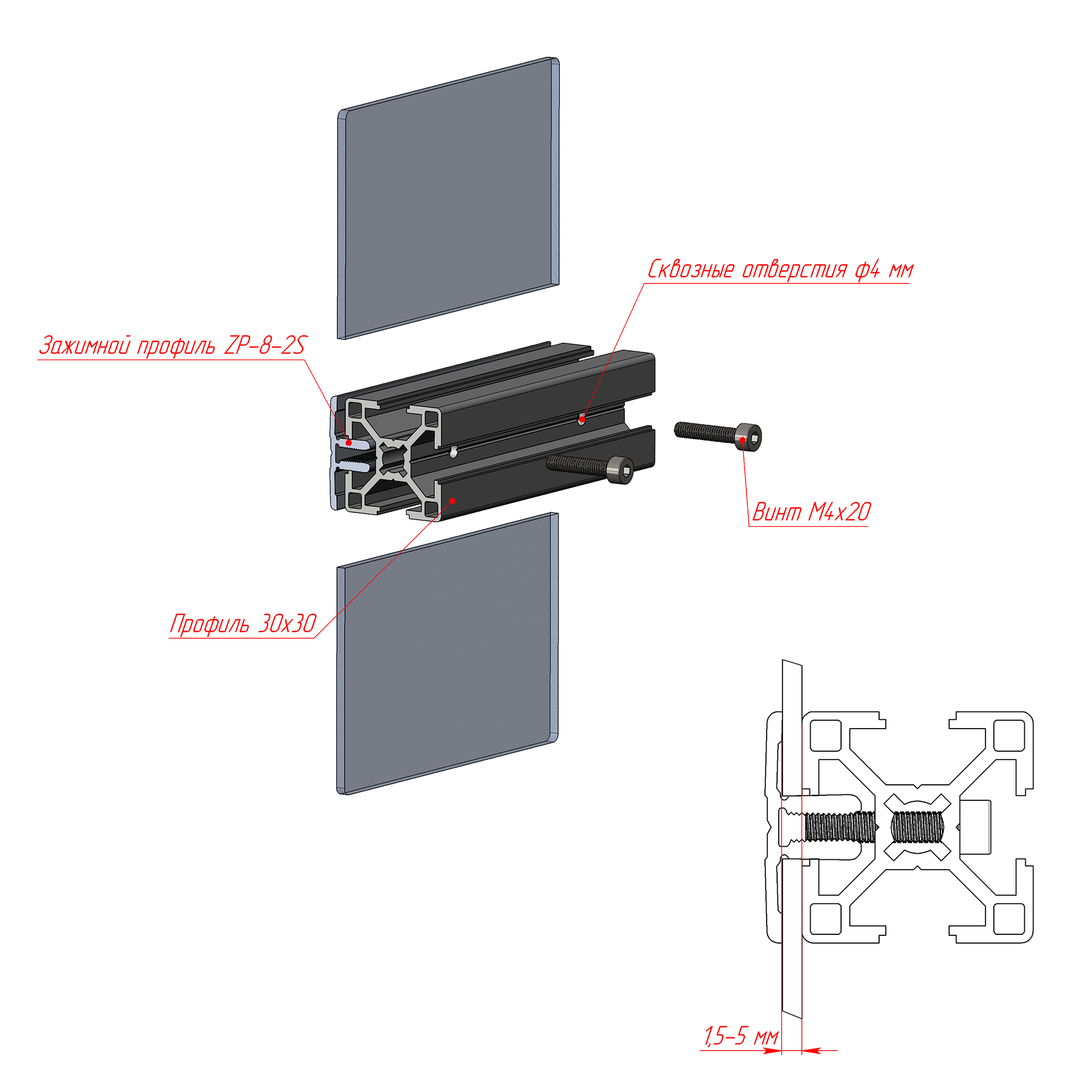

Схема крепежа ZP-8-2S на профиль 30х30 мм

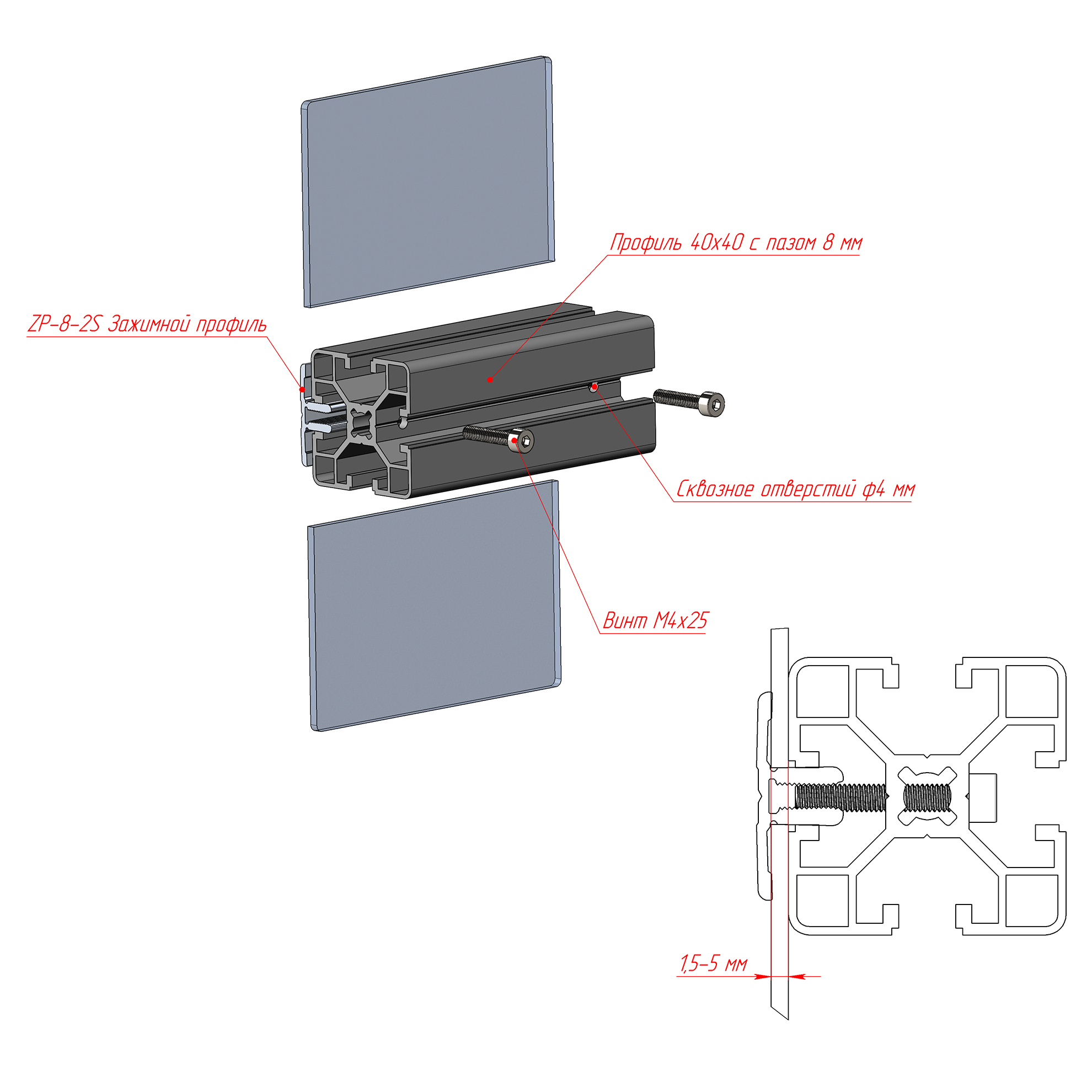

Схема установки зажимного профиля в паз серии 40

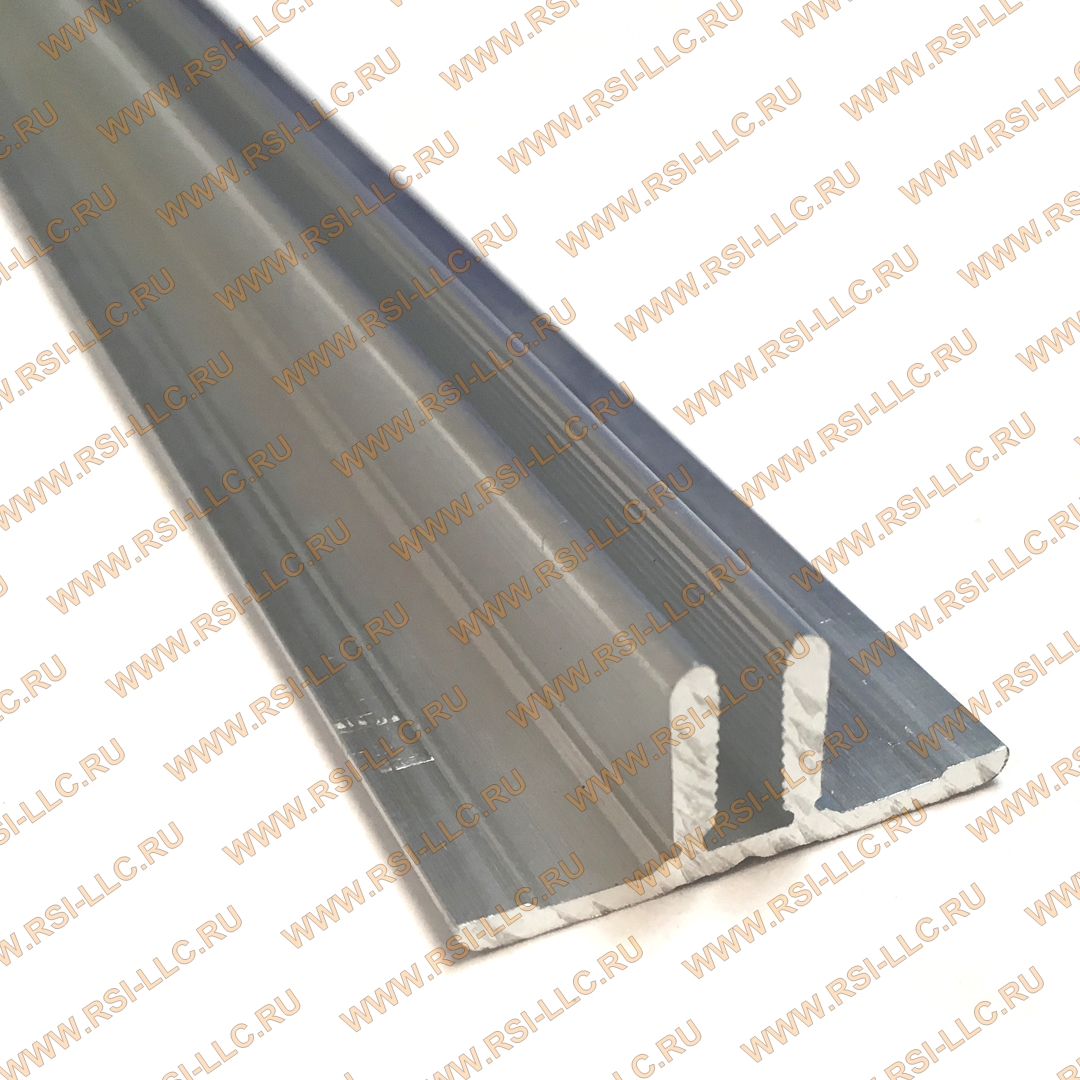

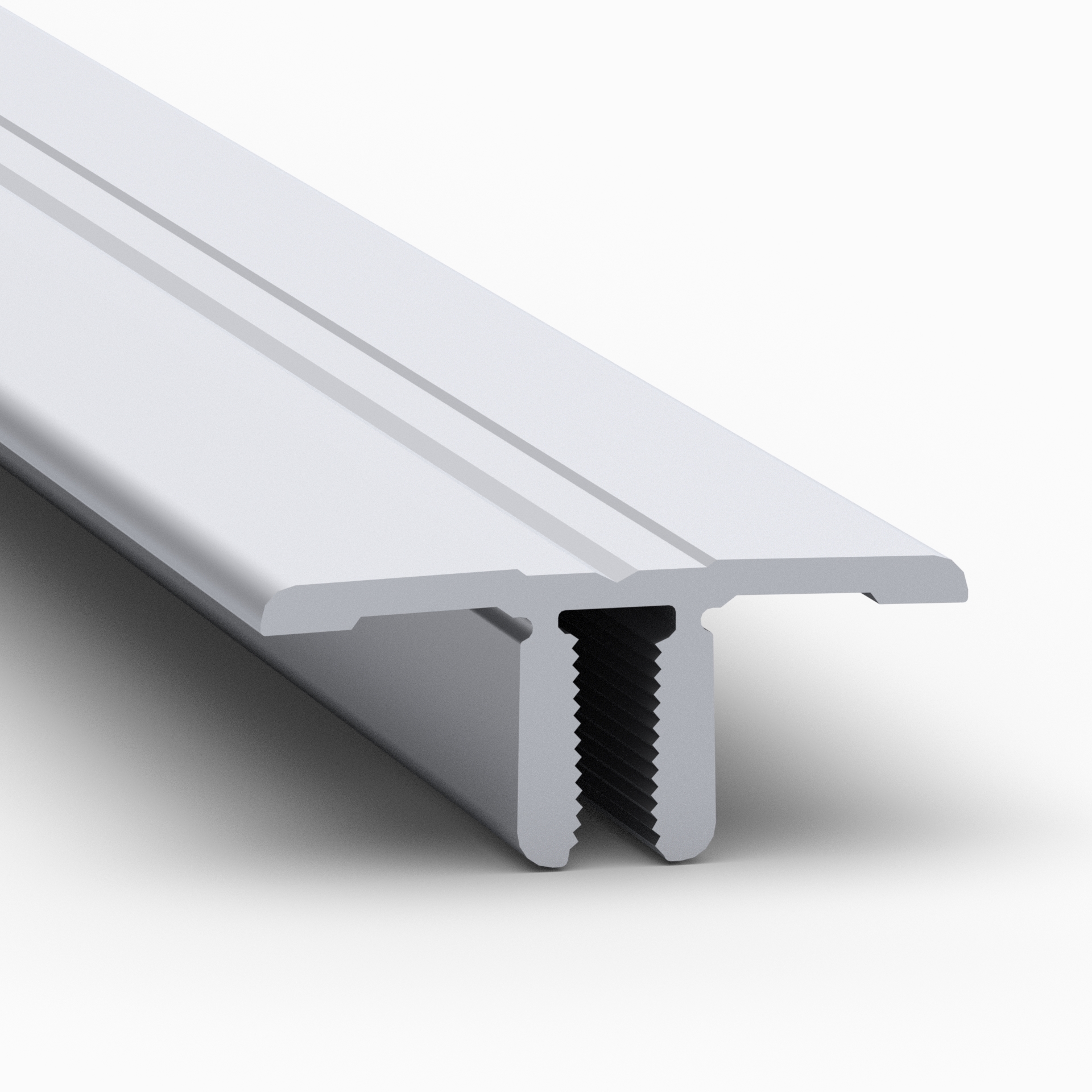

Зажимной профиль на 2 стороны, алюминиевый паз 8 мм, арт. ZP-8-2S

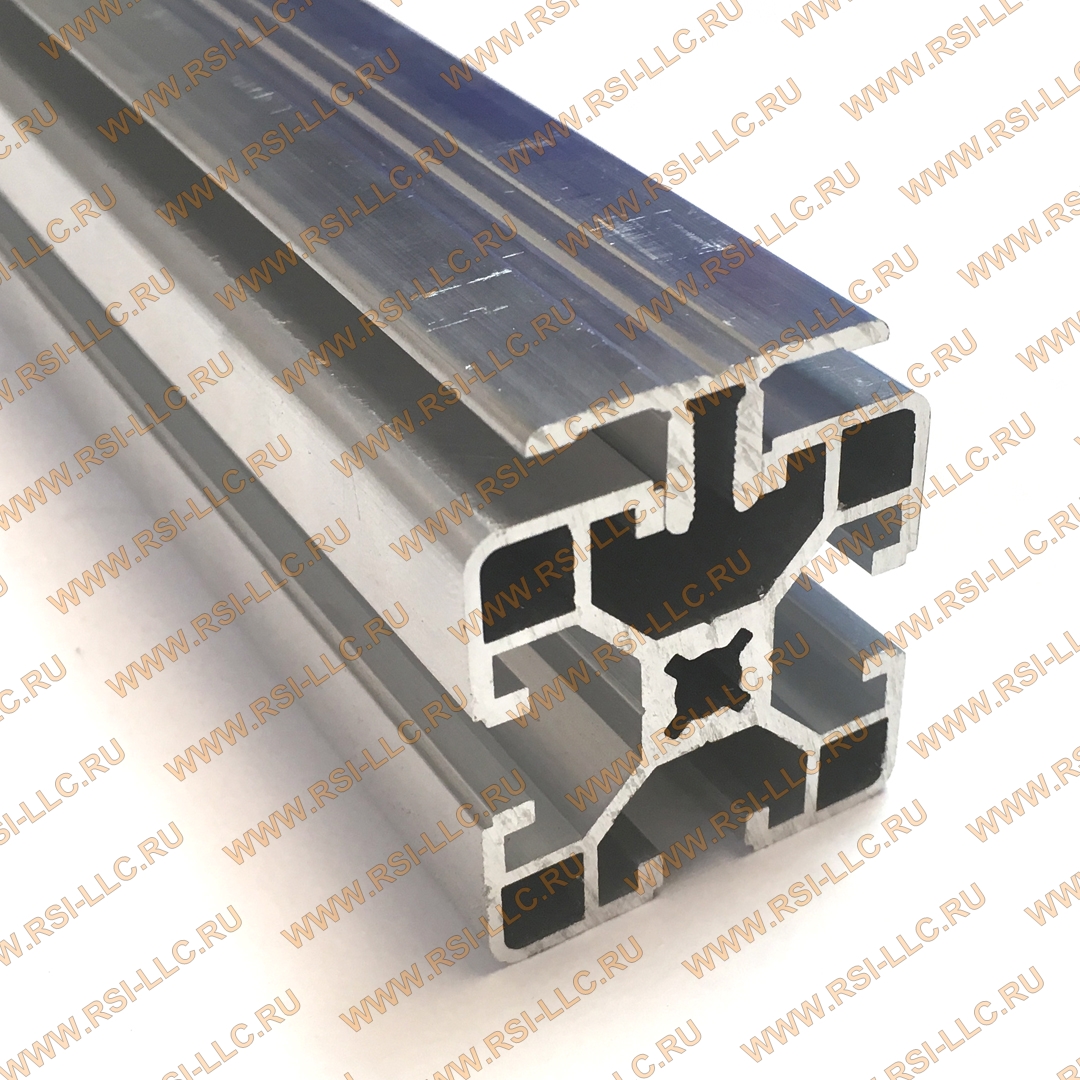

Алюминиевый конструкционный профиль 40х40, в его пазу установлен профиль зажимной двусторонний арт. ZP-8-2S

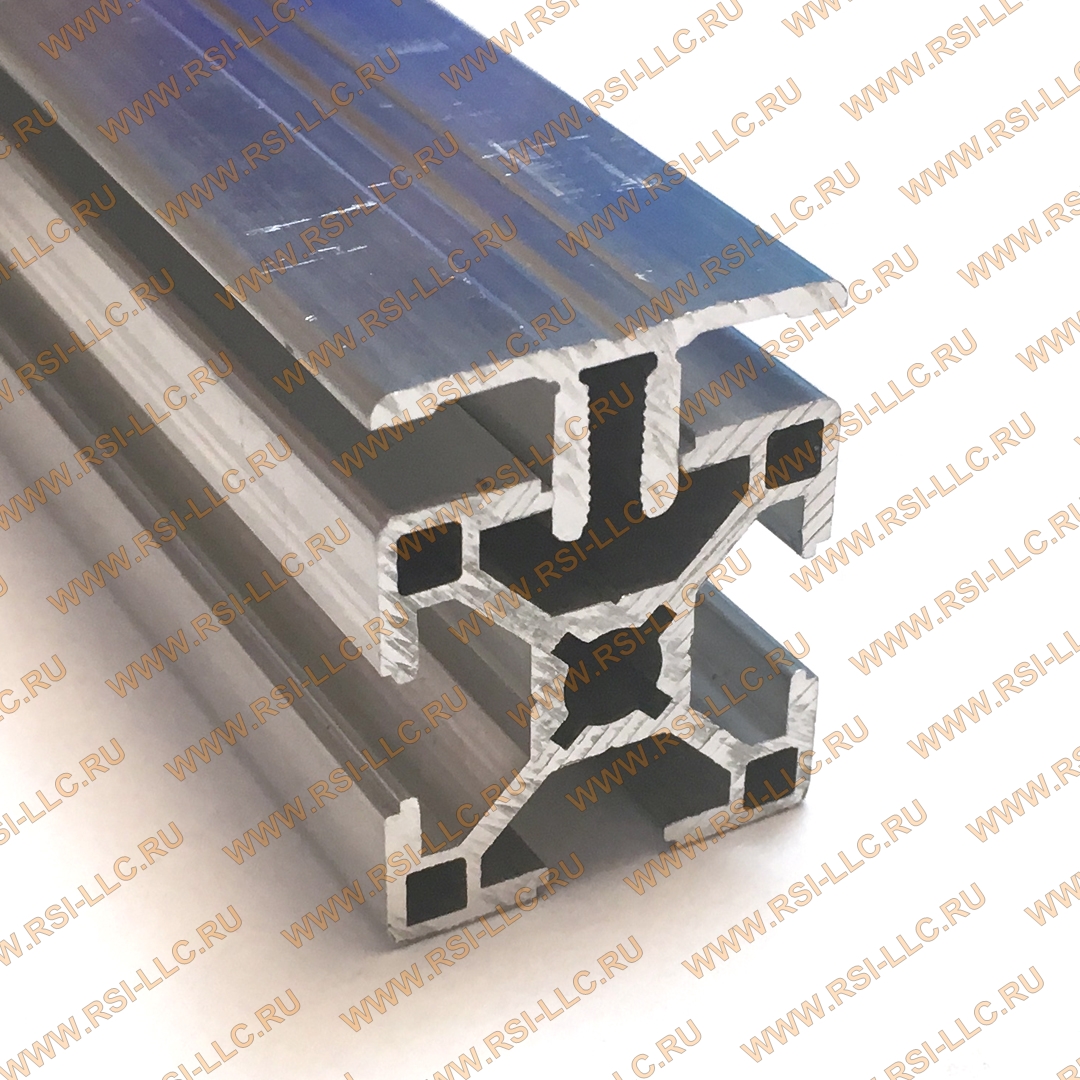

арт. ZP-8-2S в пазу алюминиевого профиля 30х30
Профиль зажимной алюминиевый, паз 8 мм, двусторонний ZP-8-2S

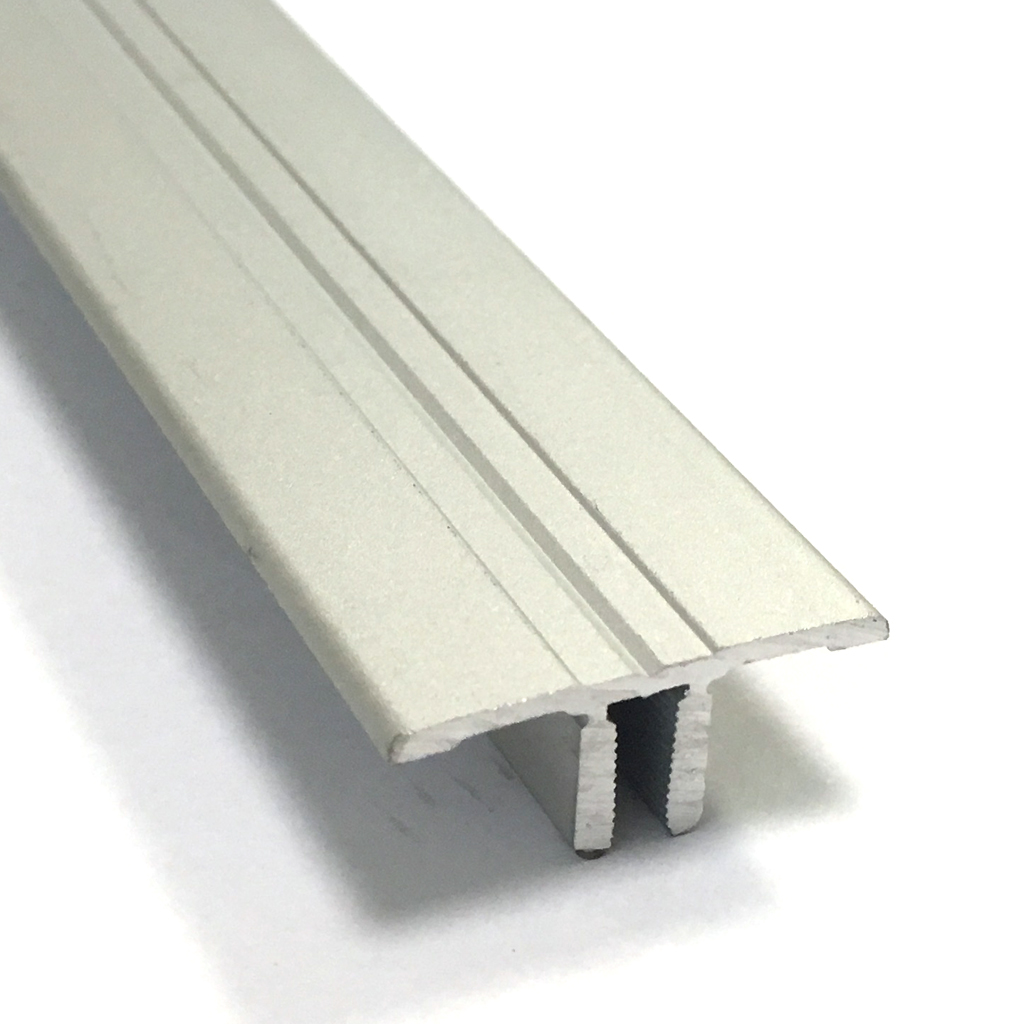

Анодированный зажимной алюминиевый профиль, паз 8 мм, двусторонний ZP-8-2S
Пример фиксации двух панелей толщиной 4 мм, в конструкционном профиле 40х40, с помощью зажимного профиля арт. ZP-8-2S
Пример фиксации материала при помощи зажимного профиля ZP-8-2S

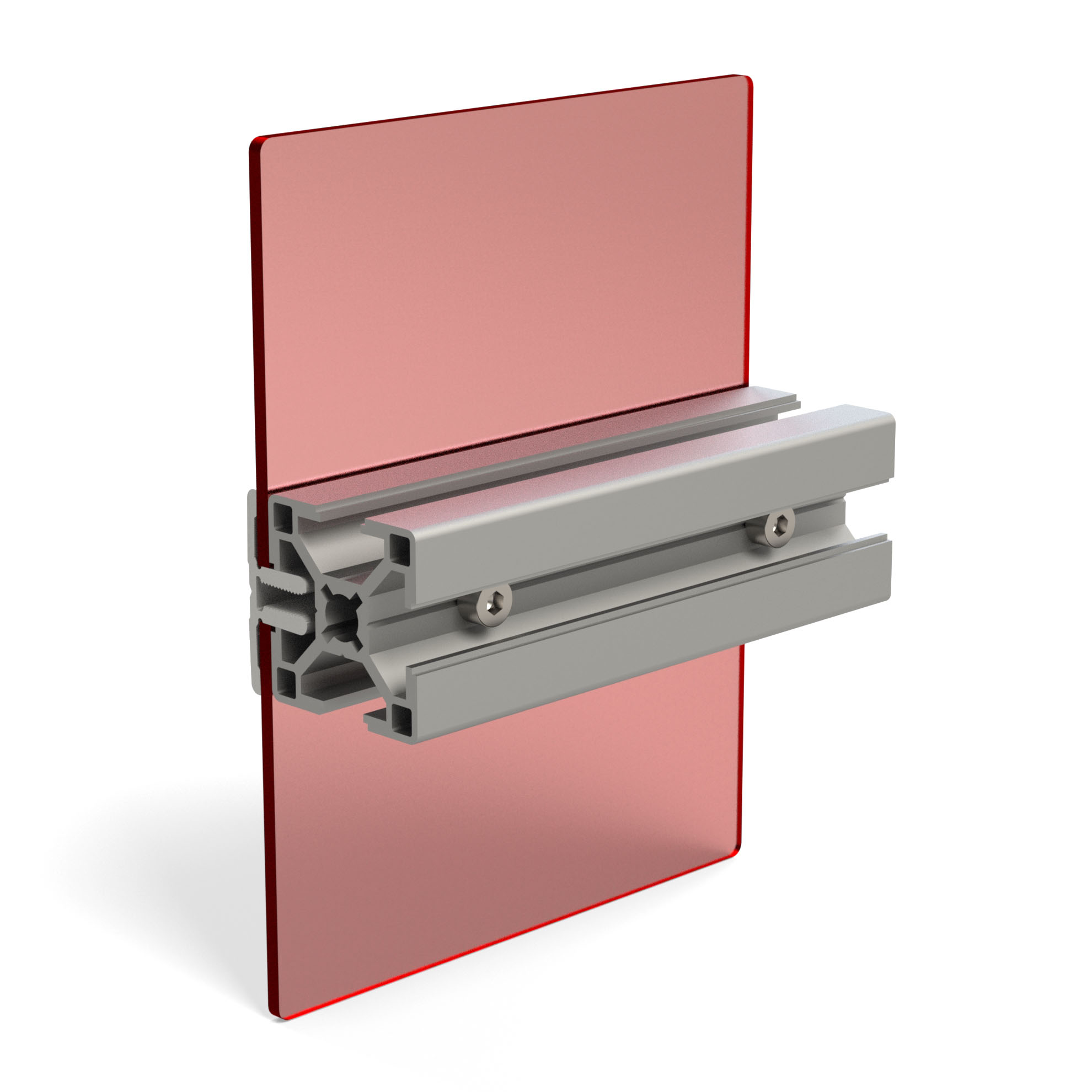

Фиксация материала с использованием зажимного профиля на 2 стороны

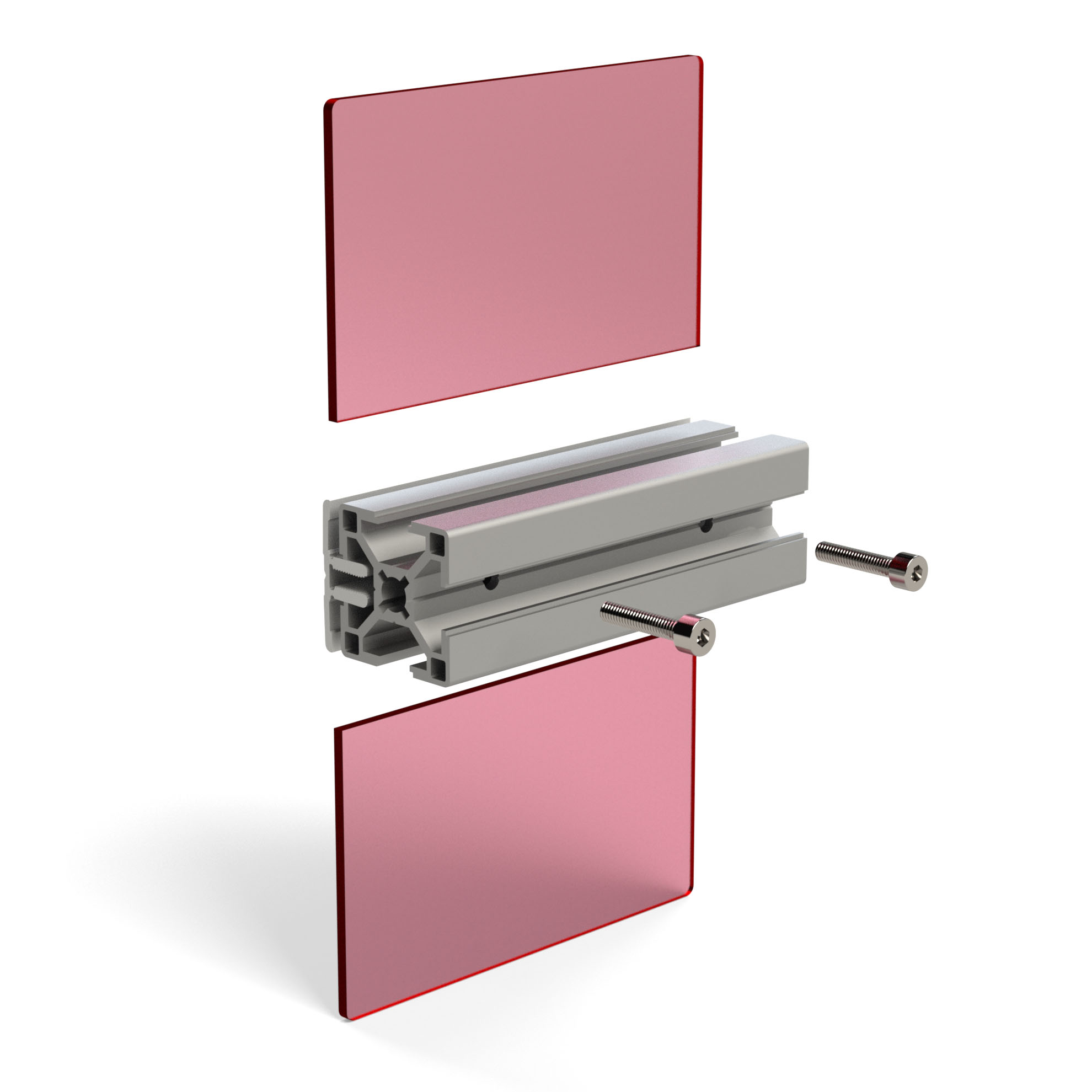

Схема крепления зажимного профиля на две стороны в пазу конструкционного профиля
255.00 руб. от 1 м.
( -2 % )
249.90 РУБ.
от 40 м.
( -4 % )
244.80 РУБ.
от 200 м.
( -6 % )
239.70 РУБ.
от 350 м.
( -8 % )
234.60 РУБ.
от 500 м.
( -10 % )
229.50 РУБ.
от 1000 м.
( -12 % )
224.40 РУБ.
от 2000 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
3.04 м
добавить
1.5+1.5 м
добавить
Наличие ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный)
НА СКЛАДЕ:
220 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 4-8 недель
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный) (2D Модель профиля).DXF
Скачать
2. ZP-8-2S | Зажимной алюминиевый профиль, паз 8, двусторонний (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Совместим со всеми профилями с пазом 8 мм (Все профили серий 30 и 40 с пазом 8 мм)
Рекомендуемая максимальная толщина зажимаемого материала до 6 мм
Чаще всего винты ставят с шагом в 25 см - на каждый метр зажимного профиля требуется 4 винта.

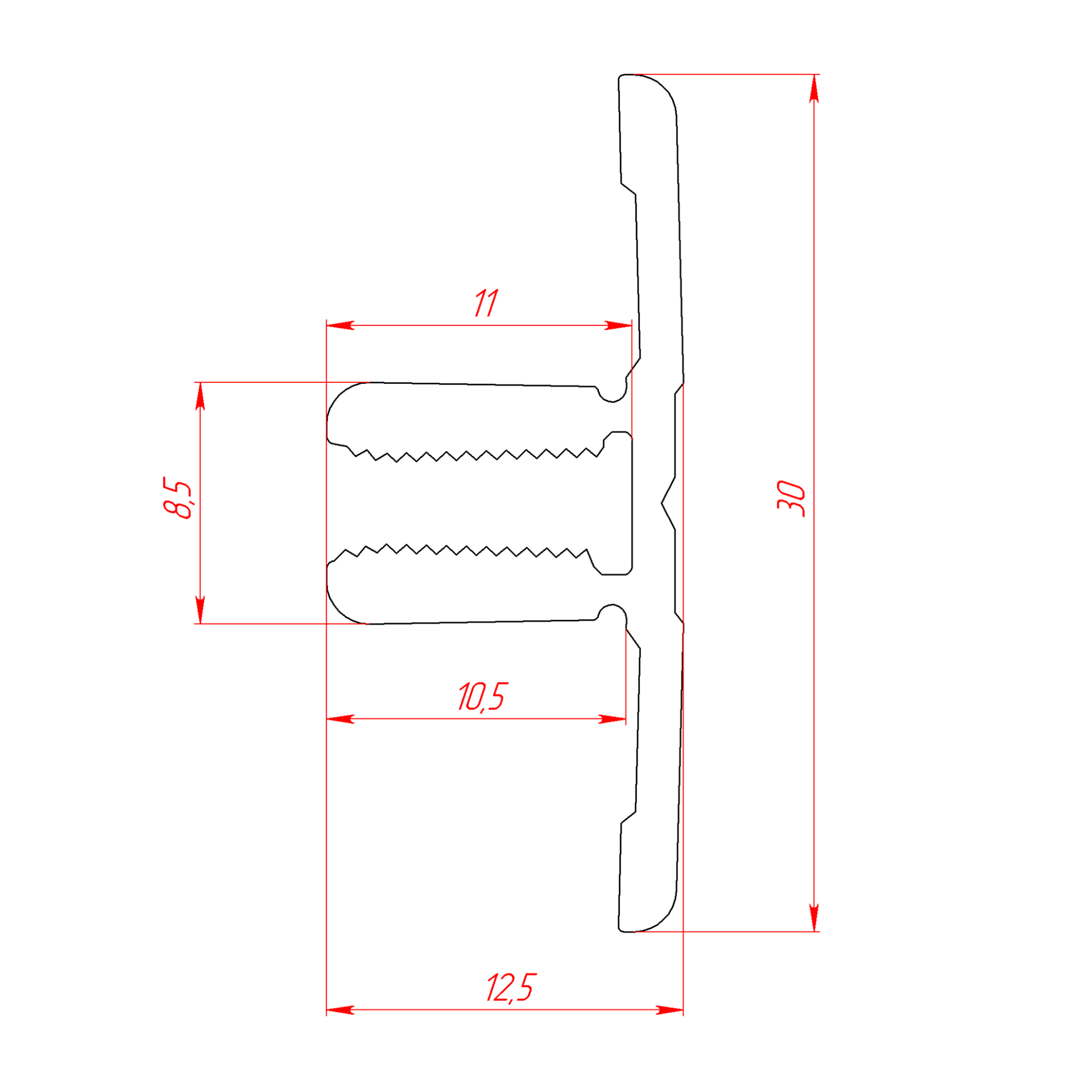

ZP-8-2S чертеж

Характеристики

Артикул:
 ZP-8-2S
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30 / с пазом 8 мм, серия 40
Длина профиля(макс), мм:
 3040
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993018
Материал:
 Алюминий
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 0.262
Площадь сечения, см2:
 0,97
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Комплекты сопутствующих крепежных элементов для арт. ZP-8-2S

▼
К профилям серии 30
Вариант 1
▼
руб./комлпект.
1. Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.8 - 5 шт.
добавить комплект
( в наличии )
5 шт.

Комплекты сопутствующих крепежных элементов для арт. ZP-8-2S

▼
К профилям серии 40 (паз 8 мм)
Вариант 1
▼
руб./комлпект.
1. Винт М4х25 DIN912 нержавеющий (полуцилиндр) - 5 шт.
добавить комплект
( в наличии )
5 шт.
