ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний

Зажимной односторонний профиль для паза 8 мм

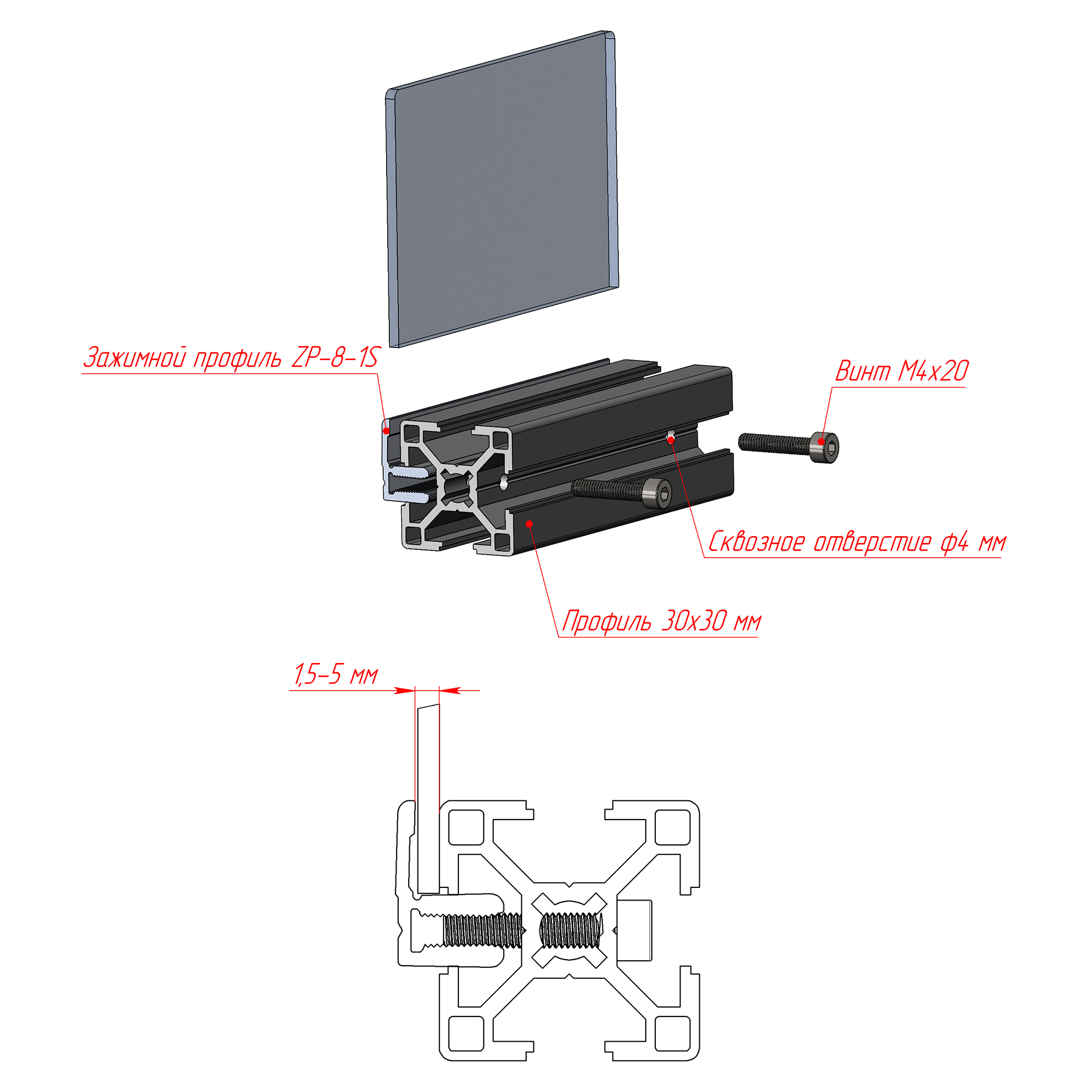

Схема крепления к профилю 30х30

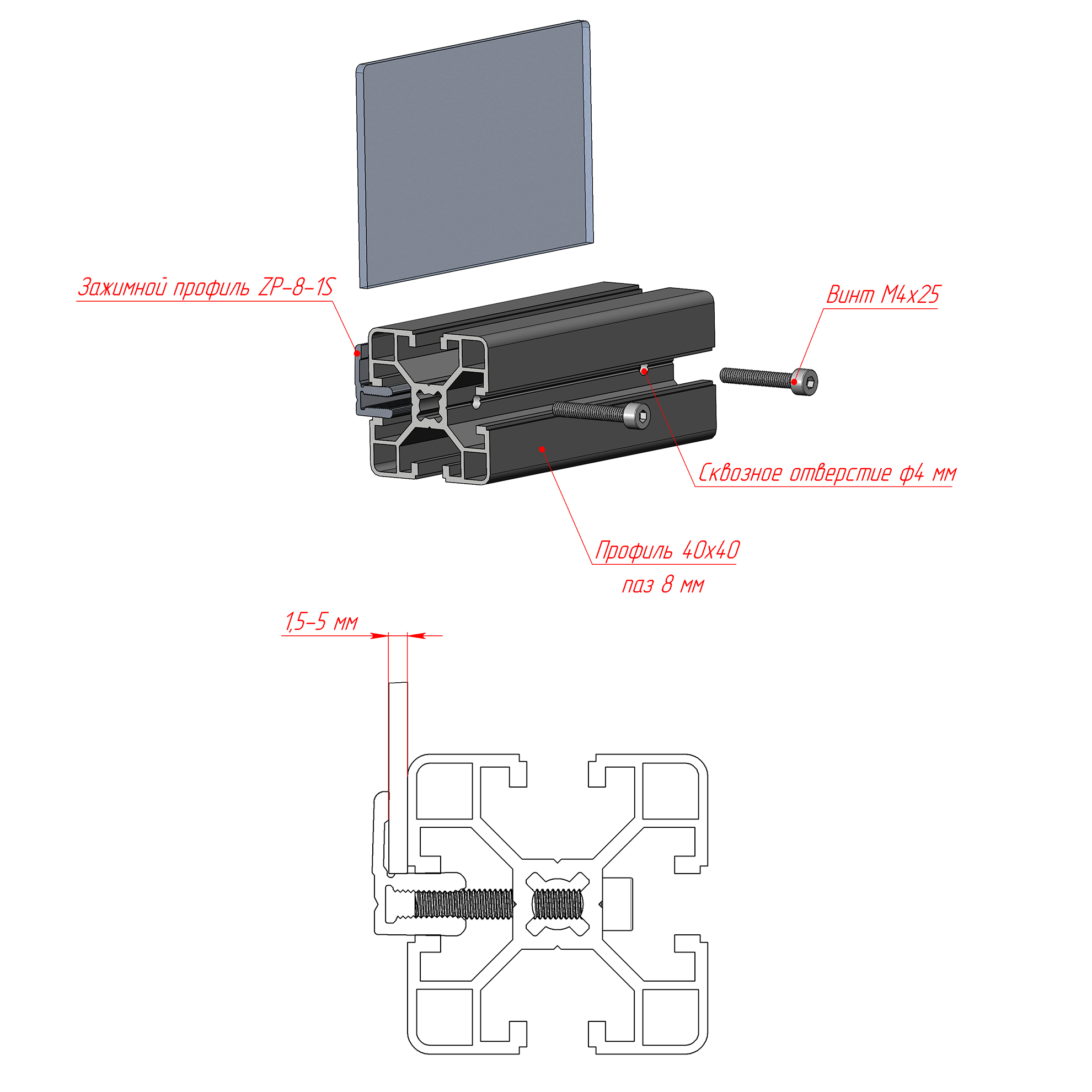

Схема крепления к профилю 40х40 (паз 8 мм)

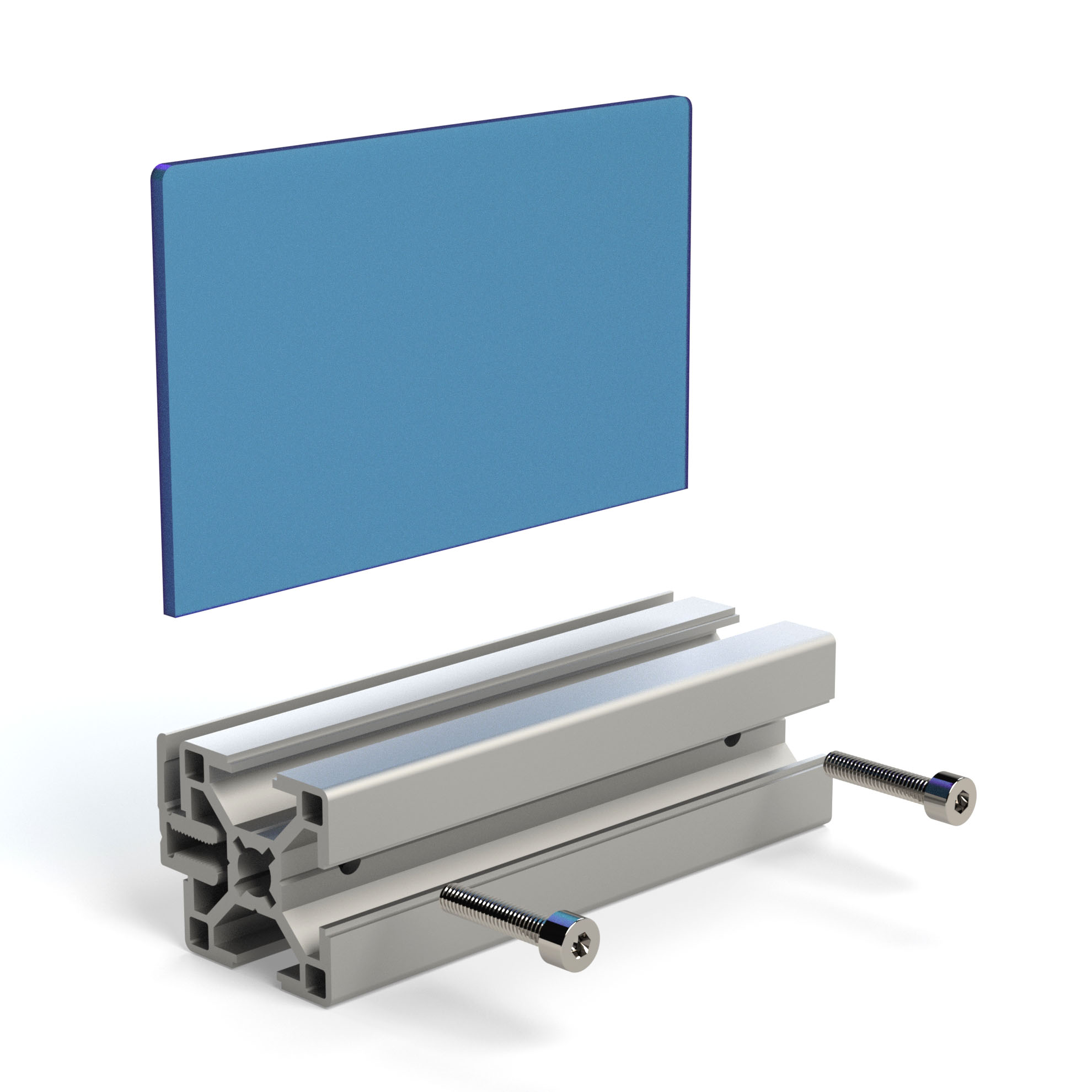

Схематичное крепление к профилю 30х30

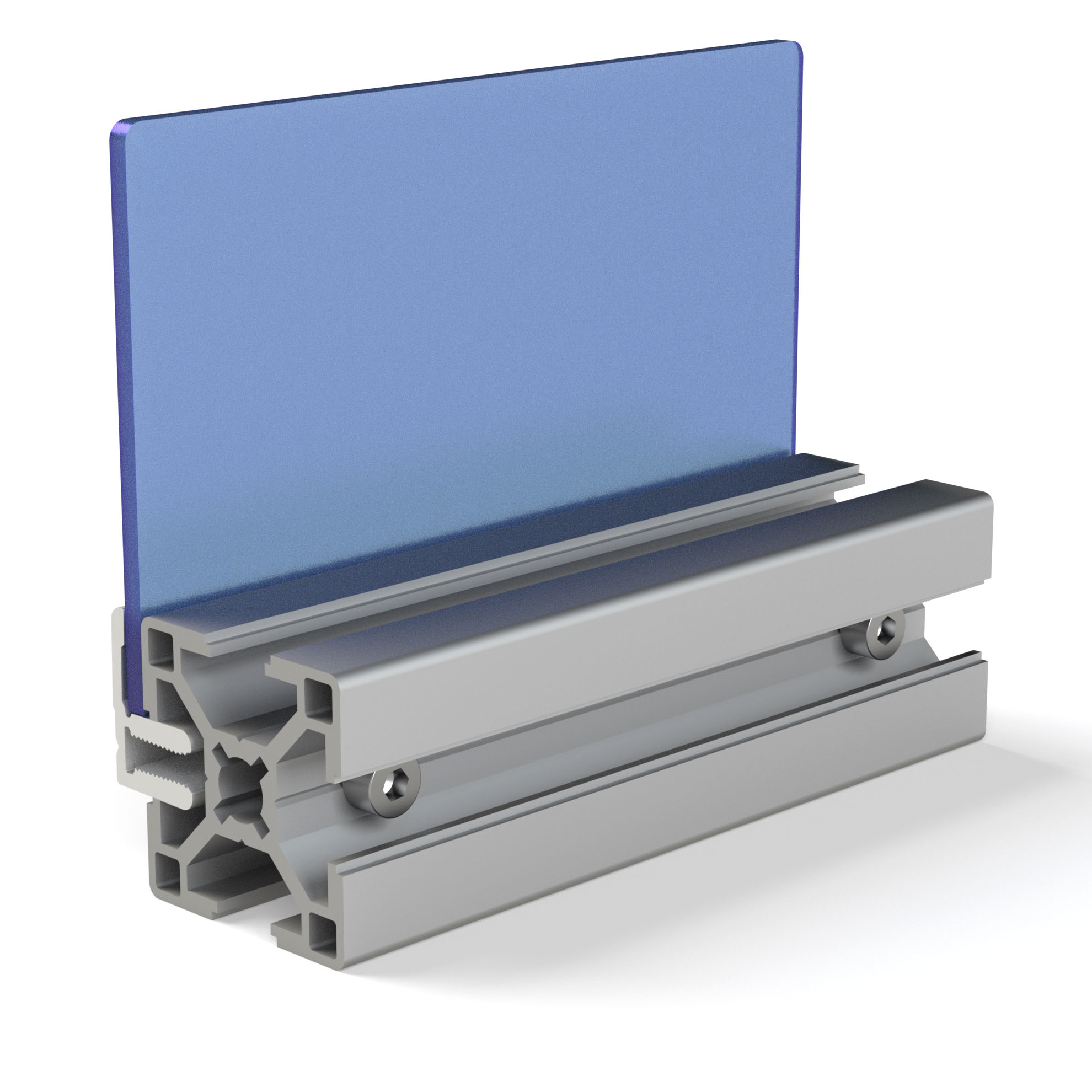

Пример использования зажимного профиля ZP-8-1S

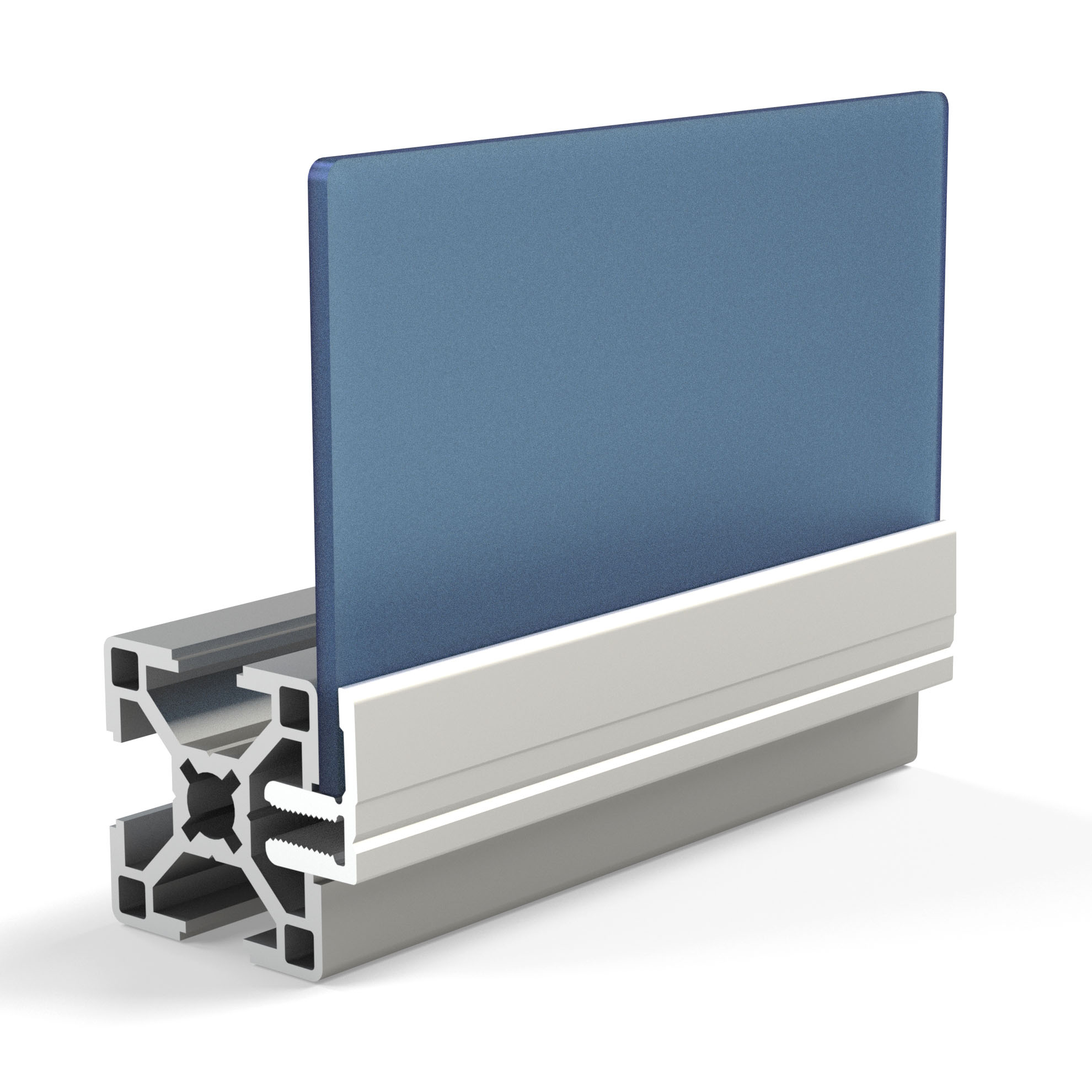

Фиксация при помощи зажимного профиля ZP-8-1S

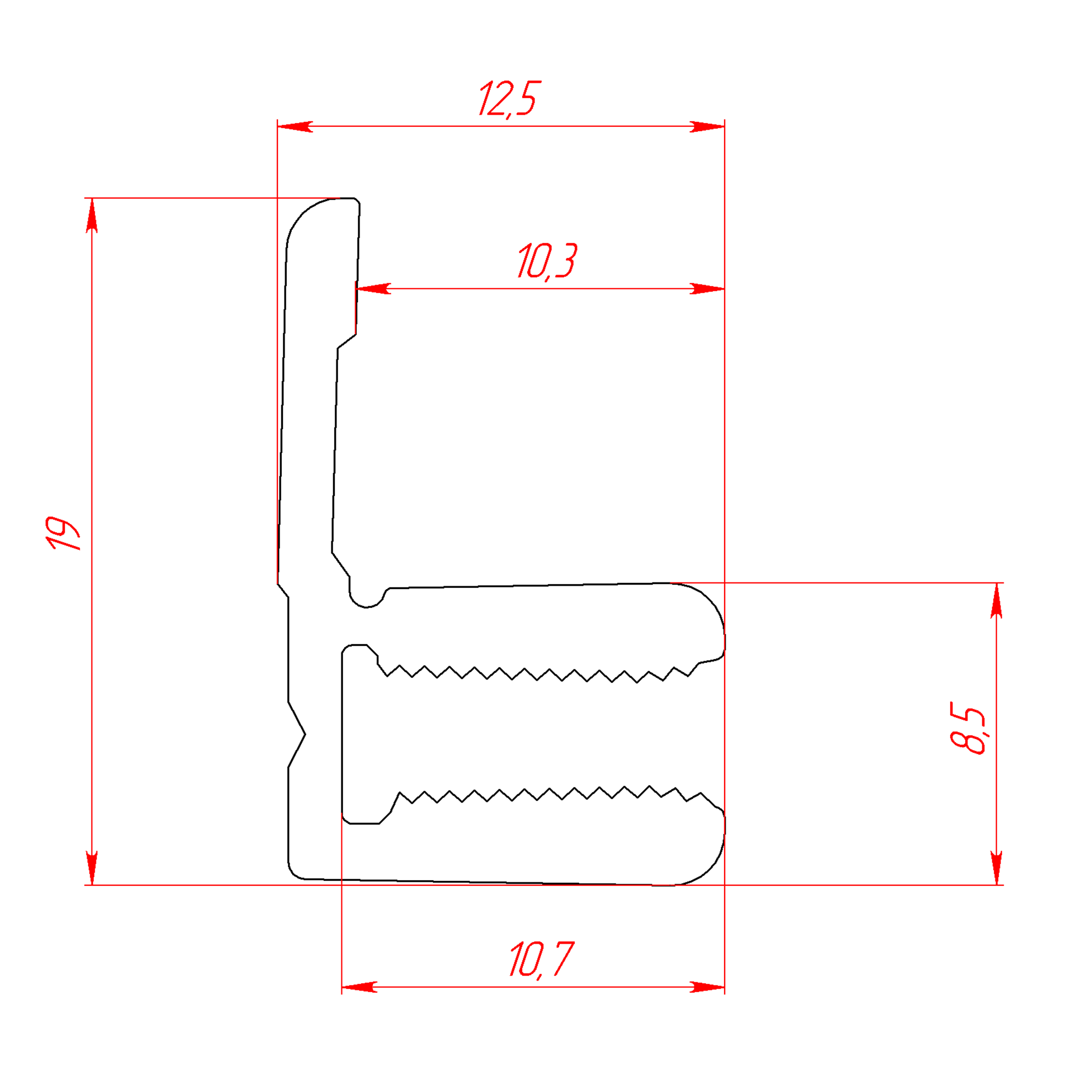

Чертеж профиля одностороннего зажимного алюминиевого арт. ZP-8-1S
Зажимной односторонний алюминиевый профиль в пазу станочного профиля 30х30
Пример фиксации панели толщиной 4 мм в профиле 40х40 с использованием зажимного алюминиевого профиля арт. ZP-8-1S
арт. ZP-8-1S и зажим панели в конструкционном профиле 40х40
Зажимной профиль ZP-8-1S паз 8 мм в пазу станочного профиля 40х40

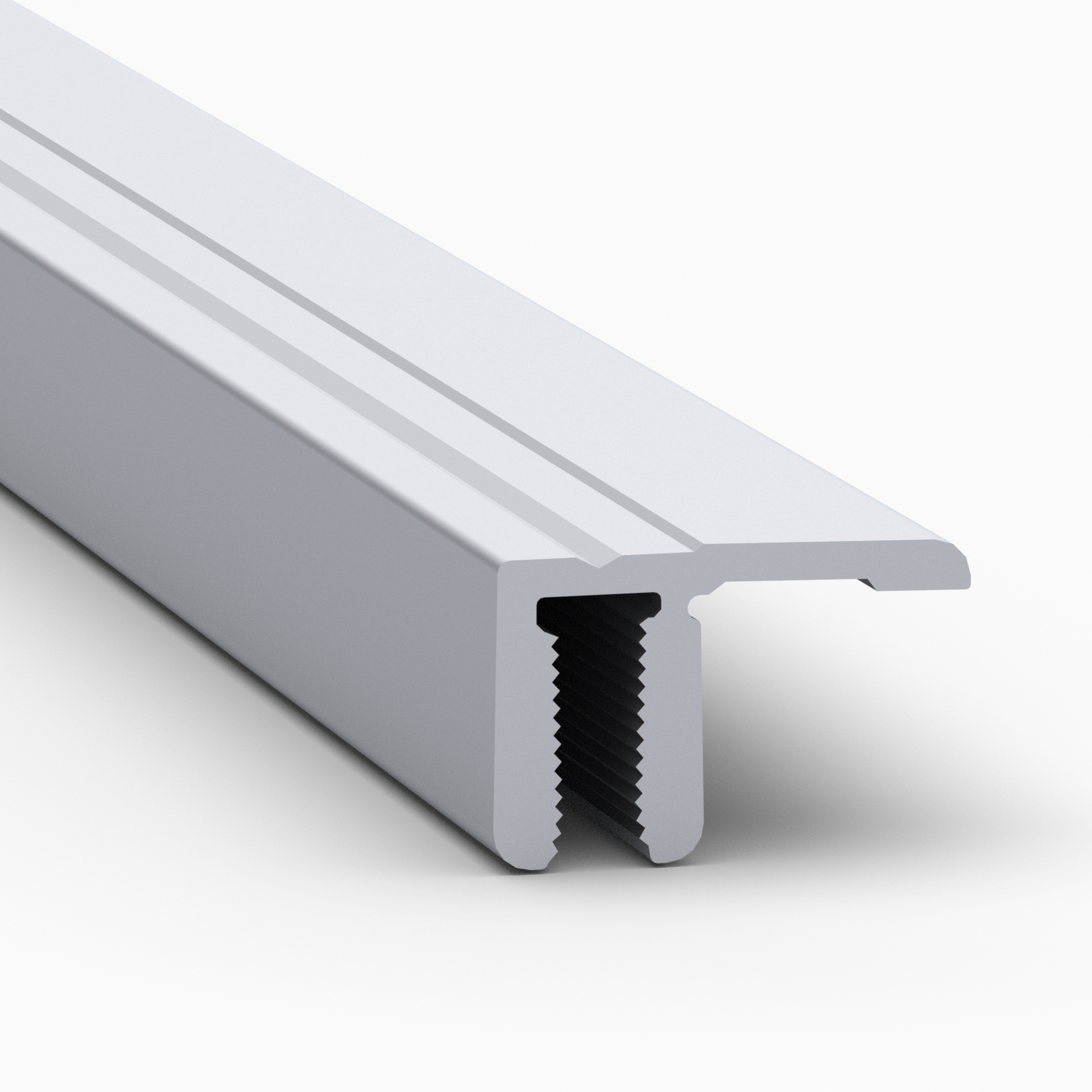

Зажимной алюминиевый односторонний профиль, для паза 8 мм
Фото профиля зажимного, алюминиевого, одностороннего, для конструкционных профилей всех типов с пазом 8 мм
профиль зажимной, алюминиевый, паз 8 мм, ZP-8-1S
245.00 руб. от 1 м.
( -5 % )
232.75 РУБ.
от 10 м.
( -10 % )
220.50 РУБ.
от 50 м.
( -12 % )
215.60 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний
НА СКЛАДЕ
≈ 1000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие ZP-8-1S | Зажимной алюминиевый профиль, паз 8, односторонний
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 4-8 недель

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. ZP-8-1S ): 40 руб.
Ширина реза: 5 мм.
Кратность продажи: 3040 мм
Минимальная длина ликвидного остатка: 3040 мм
Максимальная длина заготовки: 3040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. ZP-8-1S.DXF — 2D Модель профиля
2. ZP-8-1S.STEP — 3D Модель профиля

Описание

Совместим со всеми профилями с пазом 8 мм (Все профили серий 30 и 40 с пазом 8 мм)
Рекомендуемая максимальная толщина зажимаемого материала до 6 мм

Чаще всего винты ставят с шагом в 25 см - на каждый метр зажимного профиля требуется 4 винта.

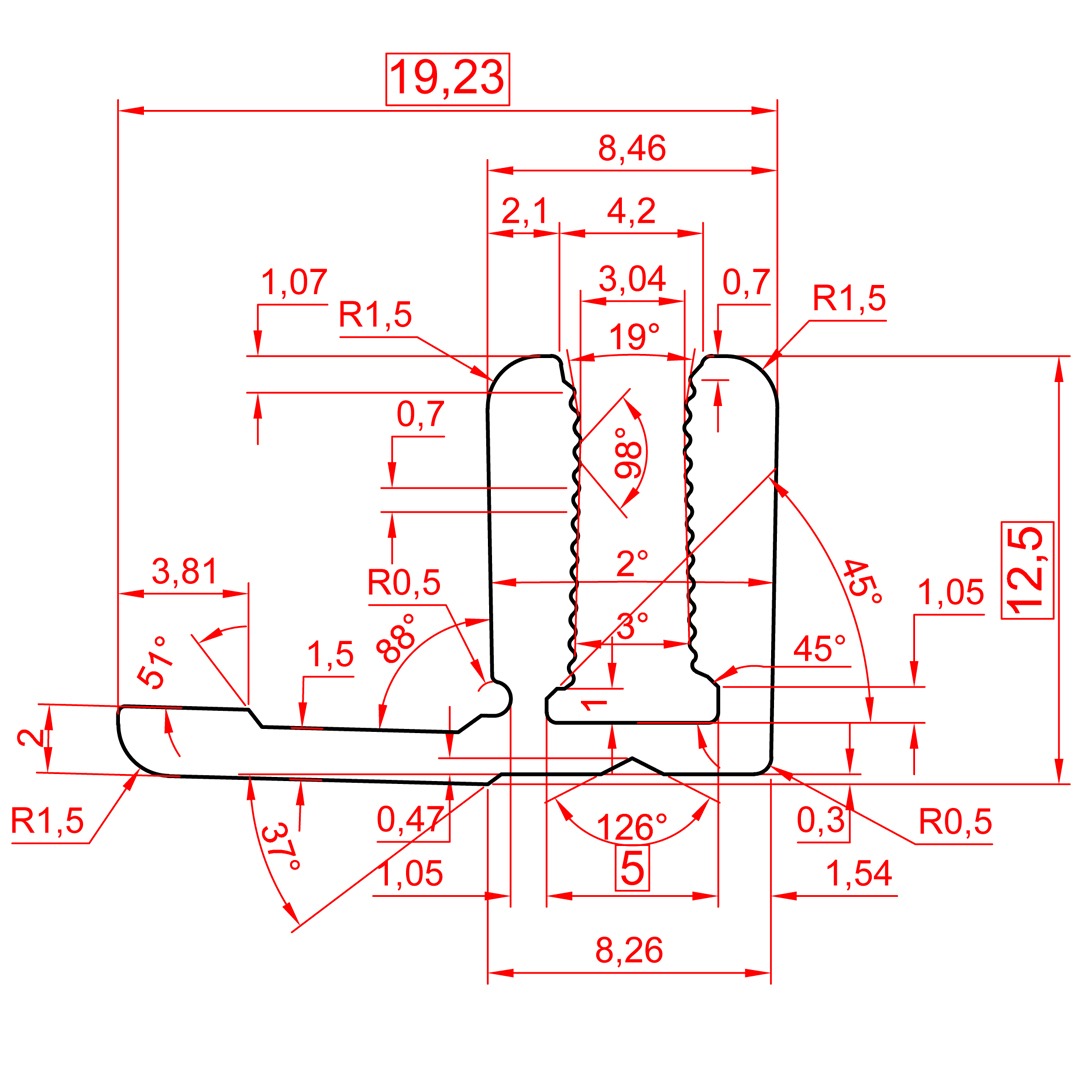

ZP-8-1S чертеж

Характеристики

Артикул:
 ZP-8-1S
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 8 мм, серия 30, с пазом 8 мм, серия 40
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993017
Материал:
 Алюминий
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.213
Площадь сечения, см2:
 0,79
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018


Комплекты сопутствующих крепежных элементов

▼
К профилям серии 30
Вариант 1
▼
руб./комлпект.
5 шт.

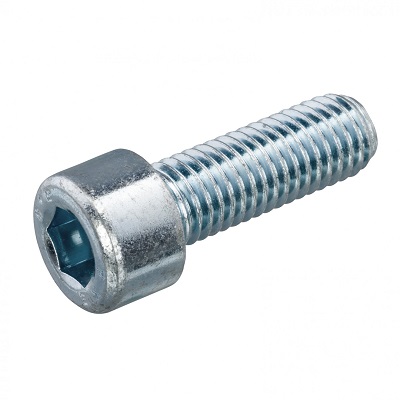

1. Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.8 - 5 шт.
добавить комплект
( в наличии )
К профилям серии 40 (паз 8 мм)
Вариант 1
▼
руб./комлпект.
5 шт.
1. Винт М4х25 DIN912 (полуцилиндр) кл. пр. 8.8 - 5 шт.
добавить комплект
( в наличии )
