5107 | Болтовой соединитель, серия 40 паз 8

5107 Болтовой соединитель, серия 40 паз 8

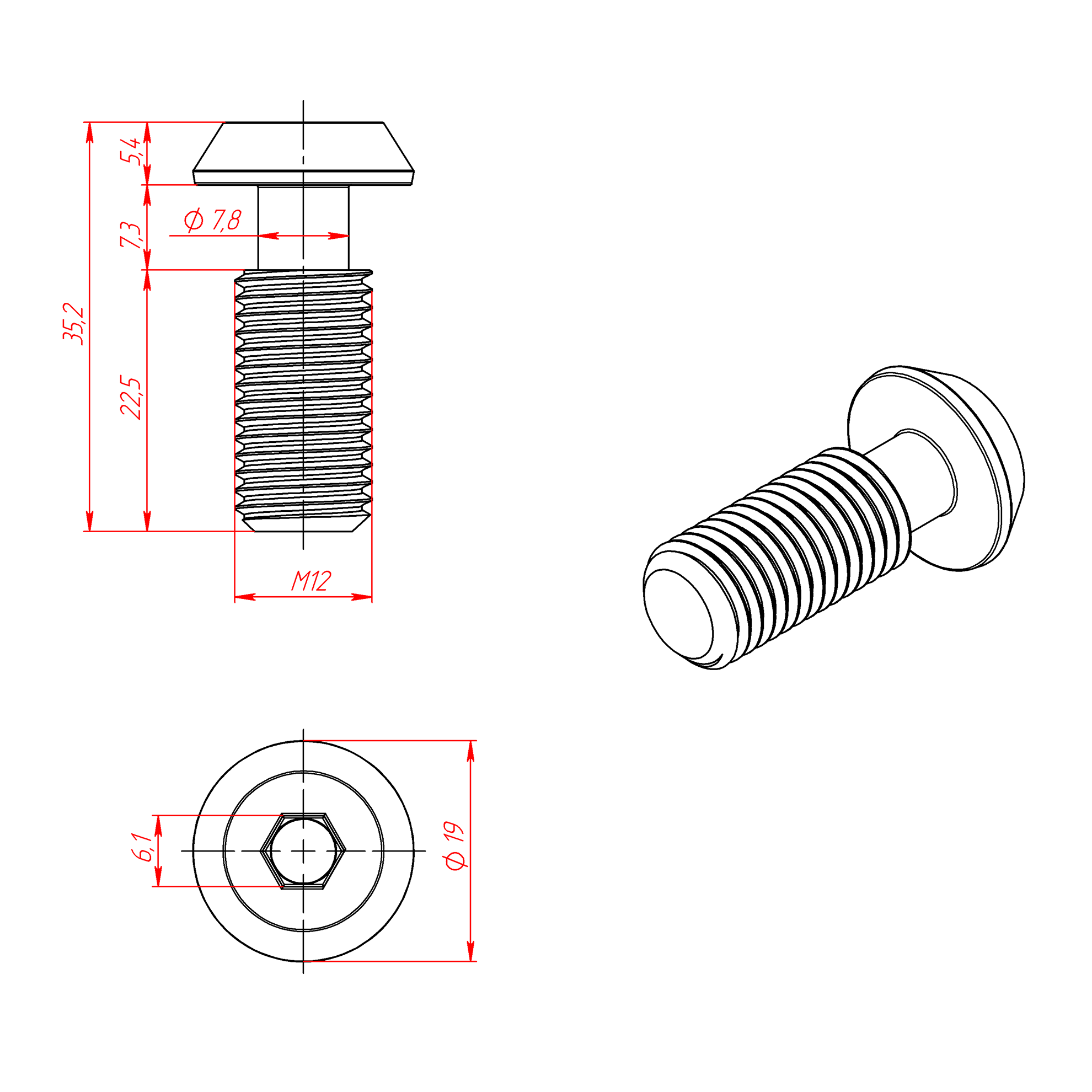

5107 Чертеж болтовой соединитель, серия 40 паз 8

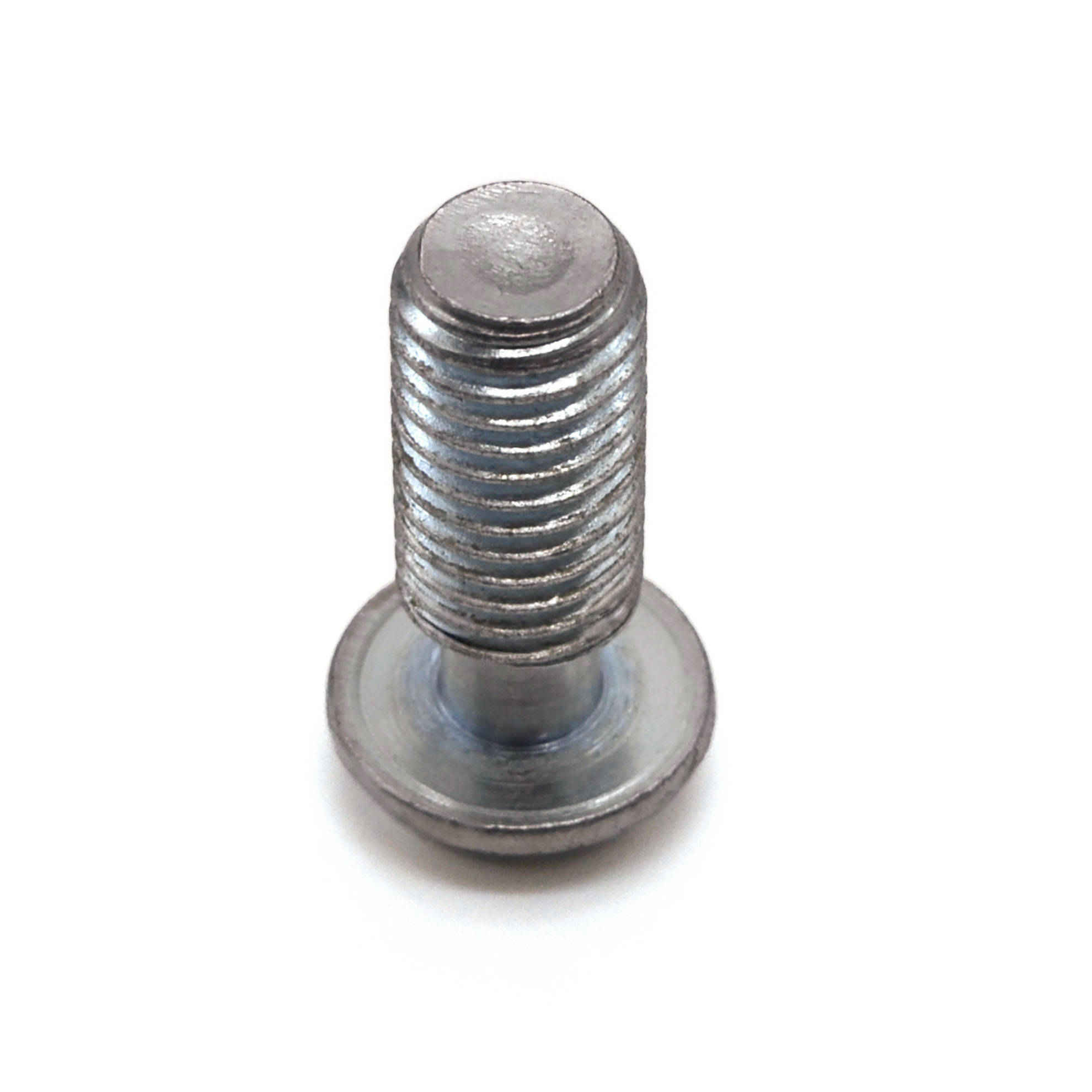

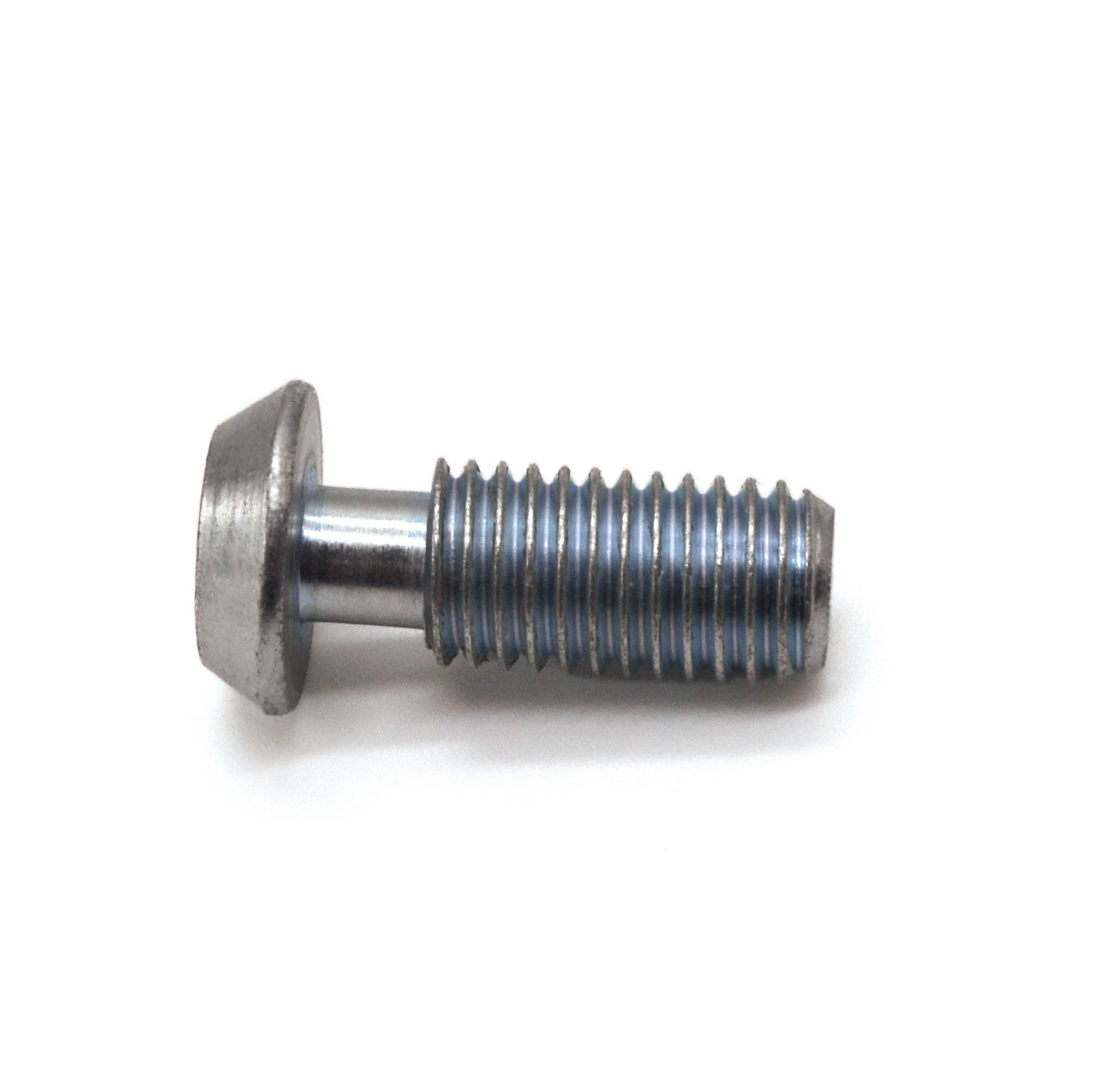

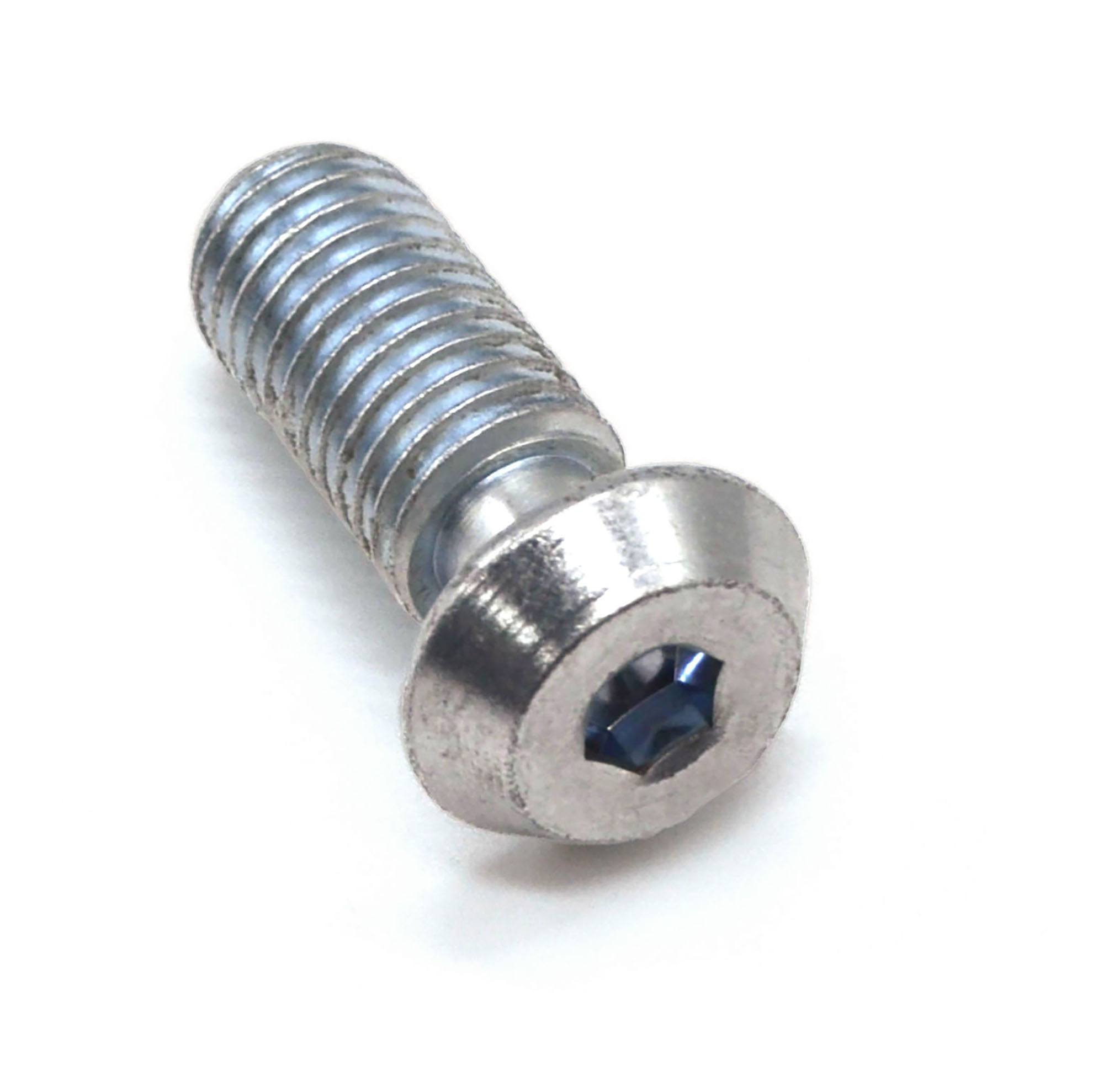

5107 Болтовой соединитель, серия 40 паз 8 сталь оцинкованная

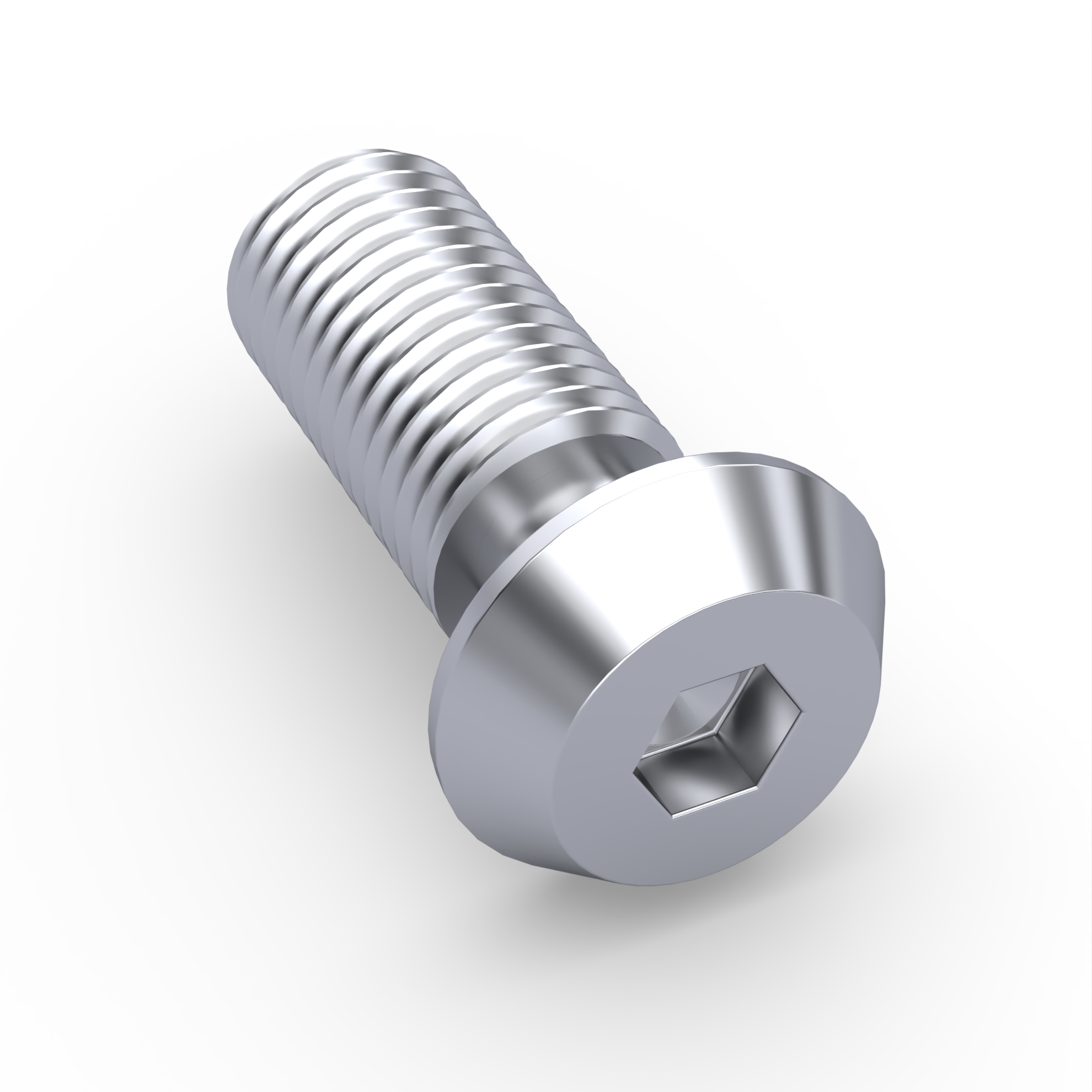

Болтовой соединитель М12х30, серия 40 паз 8

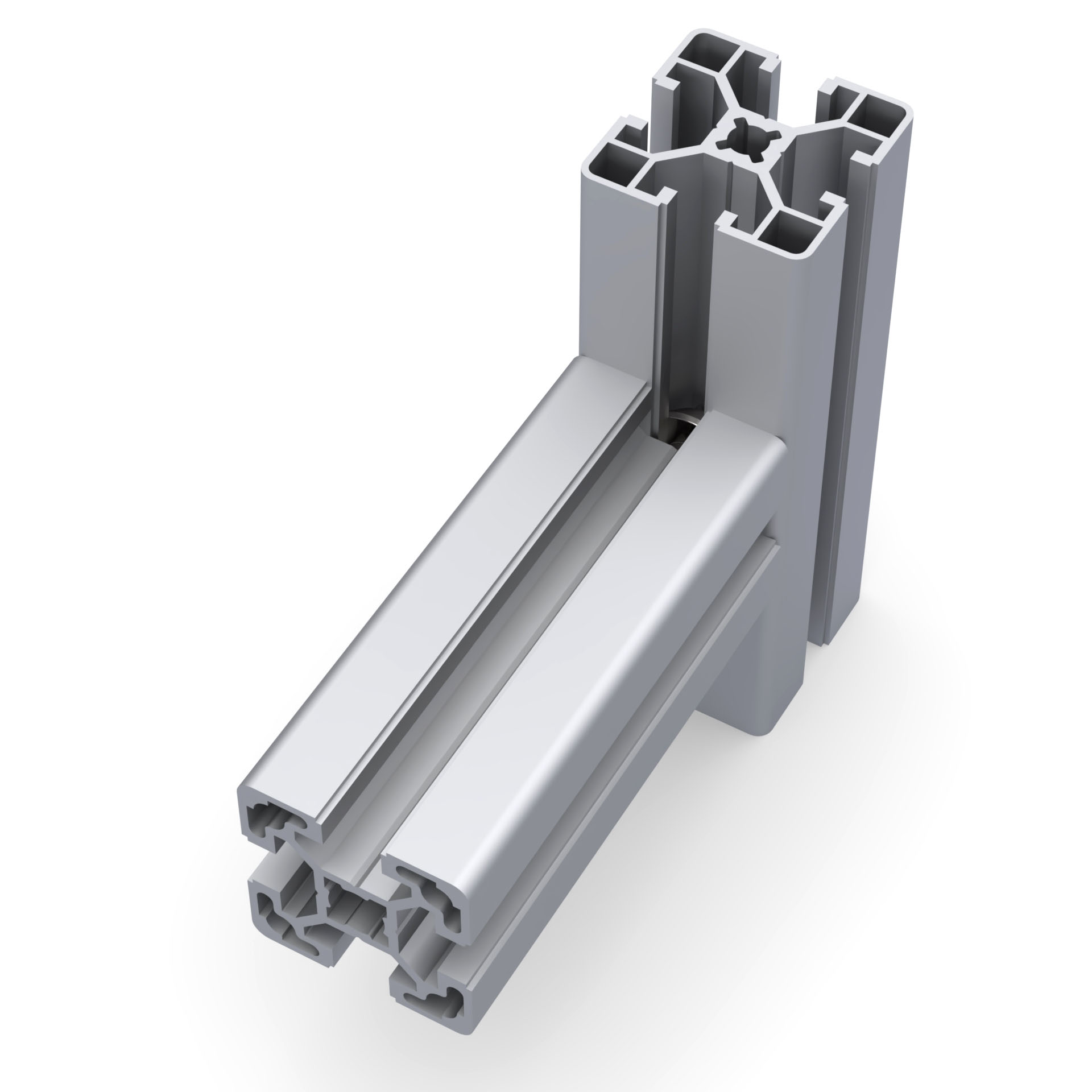

5107 Болтовой соединитель, для соединения профилей серии 40 паз 8

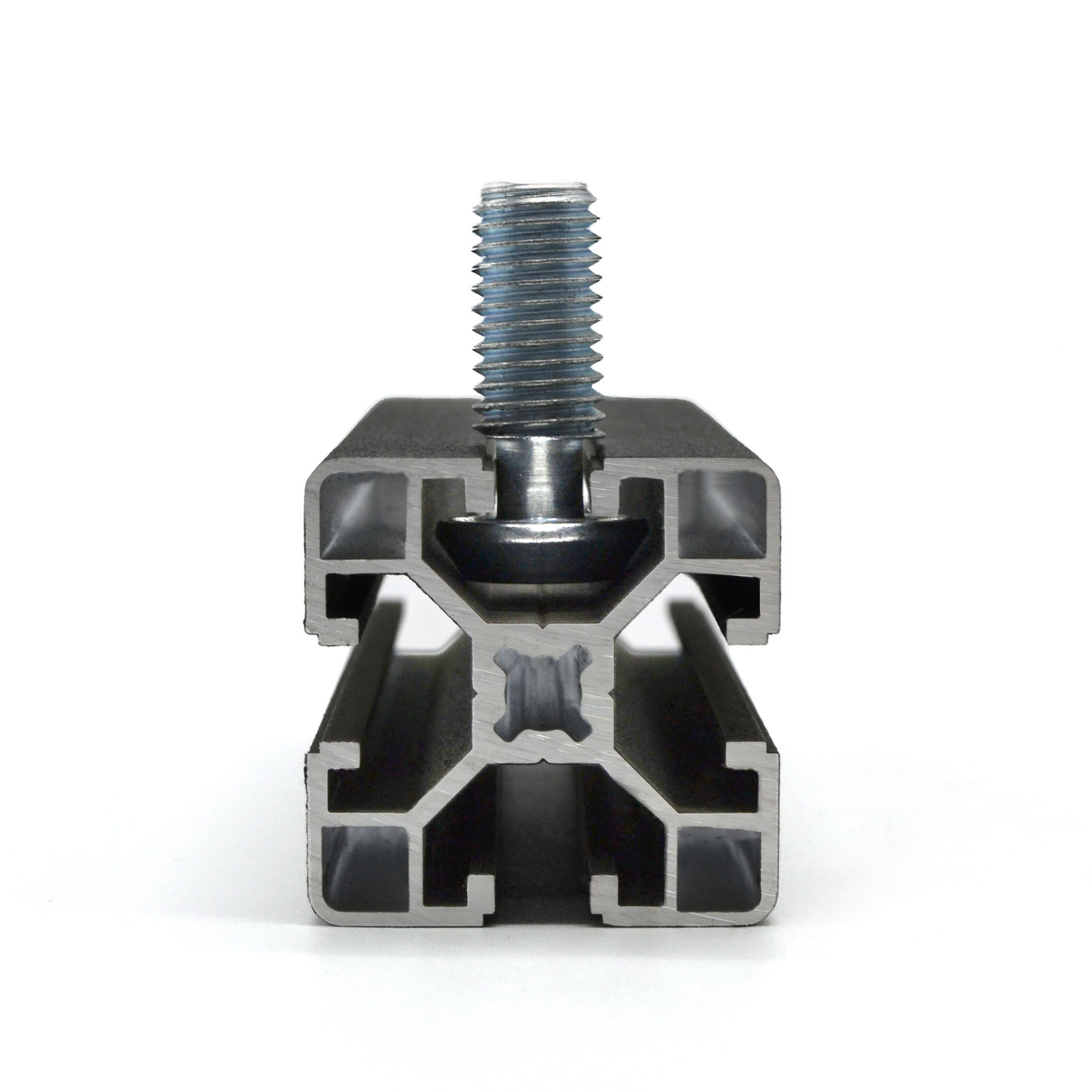

5107 Болтовой соединитель, серия 40 паз 8

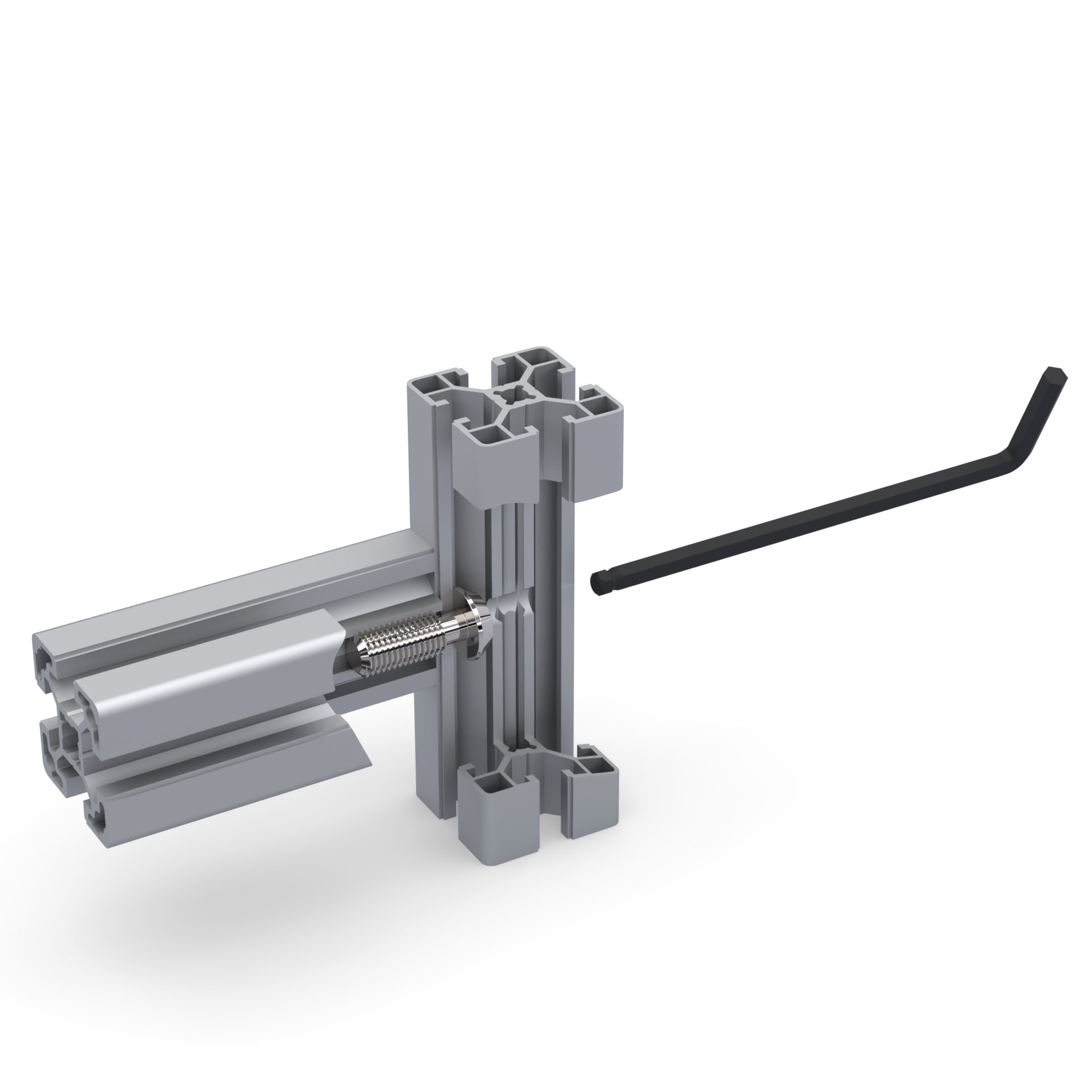

Схема установки болтового соединителя, серия 40 паз 8
5107 Болтовой соединитель, для соединения профилей серии 45 с серией 40 паз 8
45.00 руб. от 1 шт.
( -2 % )
44.10 РУБ.
от 45 шт.
( -4 % )
43.20 РУБ.
от 225 шт.
( -6 % )
42.30 РУБ.
от 600 шт.
( -8 % )
41.40 РУБ.
от 1150 шт.
( -10 % )
40.50 РУБ.
от 1700 шт.
( -12 % )
39.60 РУБ.
от 2700 шт.
RSI
добавить
Наличие 5107 | Болтовой соединитель, серия 40 паз 8
НА СКЛАДЕ: 4000 шт.
В ПУТИ: 4000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. 5107 | Болтовой соединитель, серия 40 паз 8 (3D-модель).STEP
Скачать
2. 5107 | Болтовой соединитель, серия 40 паз 8 (Чертеж).PDF
Скачать

Описание

Болтовой соединитель для крепления между собой конструкционных алюминиевых профилей серии 40 с разной шириной паза: 8 и 10 мм.

Установка:
  1. Просверлить сквозное отверстие в профиле с пазом 8 мм (доступ для шестигранного ключа 6 мм).
  2. Нарезать резьбу М12 в торце профиля с пазом 10 мм.
  3. Установить соединитель под углом 90°.

Применение — рамы, стойки, каркасы из смешанных профилей серии 40.

Характеристики

Артикул:
 5107
Серия профилей:
 с пазом 8 мм, серия 40
Материал:
 Сталь никелированная
Тип сырья:
 Первичное
Вес, кг:
 0,027
Цвет:
 Цинк
