192.00 руб.
Цена за 1 шт.
НА СКЛАДЕ
> 100 шт.
> 100 шт.
Описание

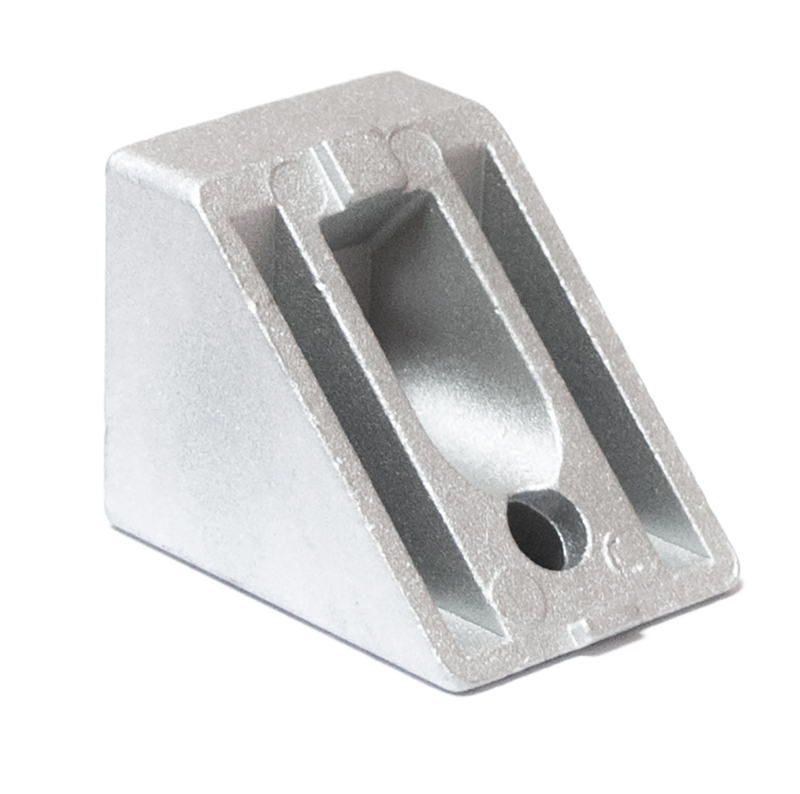

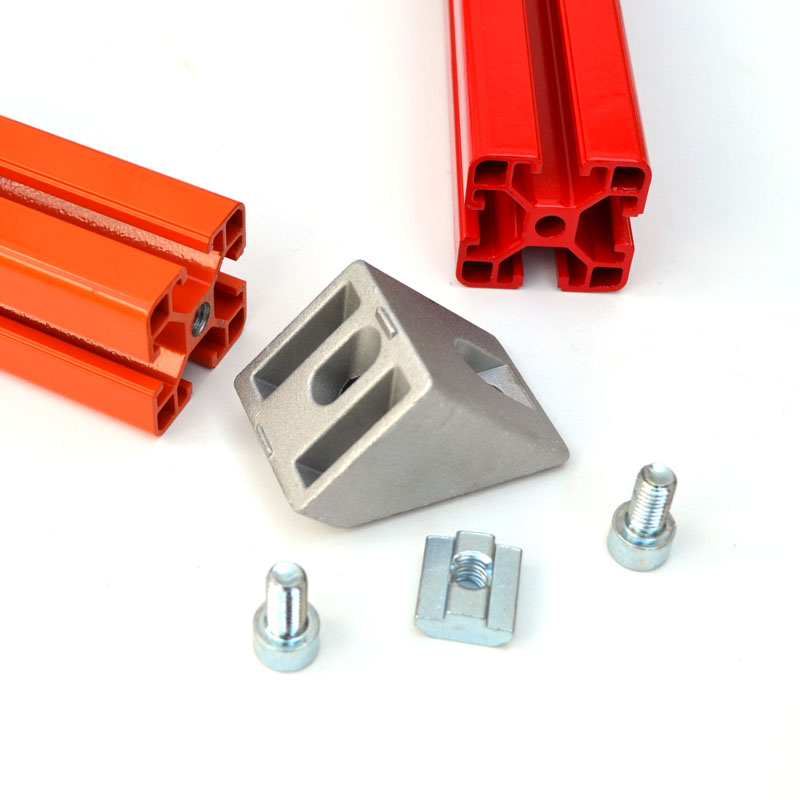

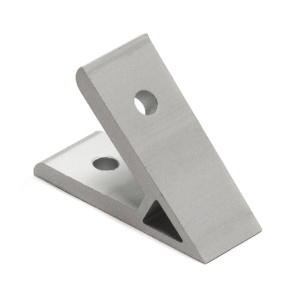

Угловой соединитель профилей 40х40 мм, паз 8 / 10 мм
Применяется для сборки конструкций с ребрами, фермами жесткости и прочими усилителями механической прочности и устойчивости конструкции.
Загрузить:
- 3D модель (2025.STEP)

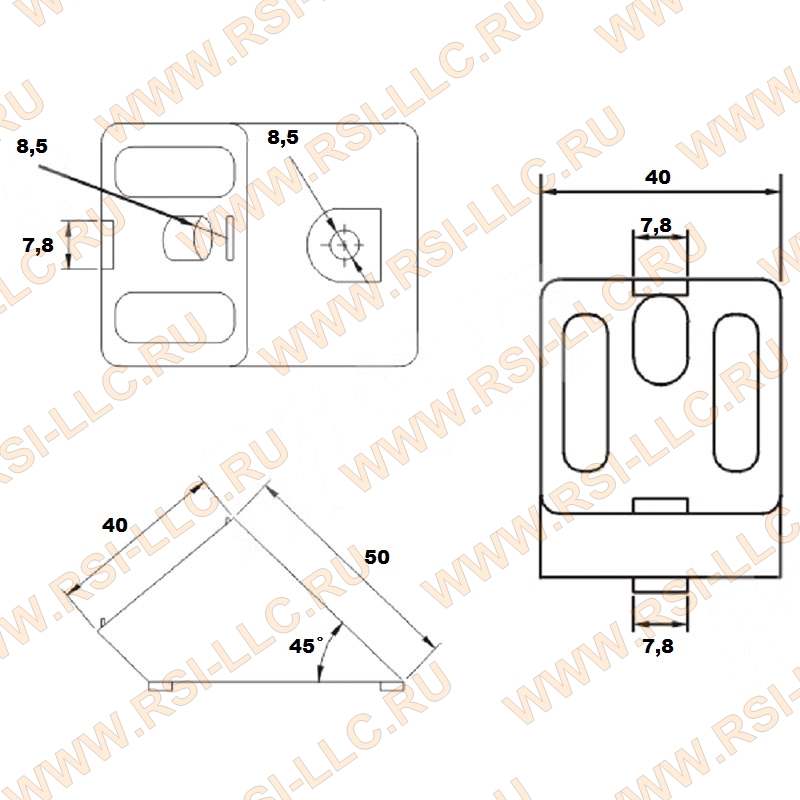

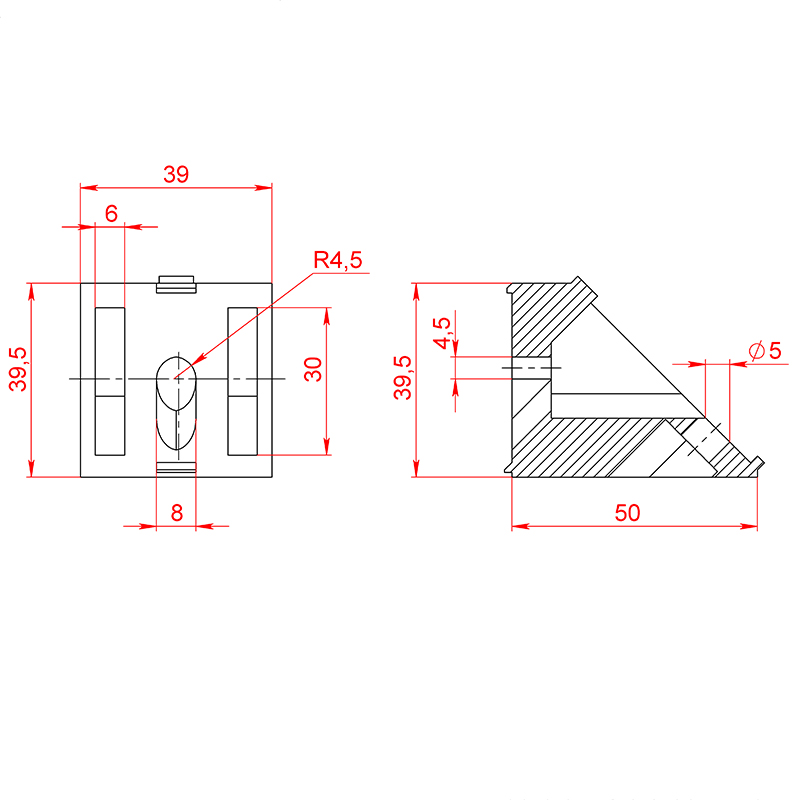

- Чертеж (2025.PDF)

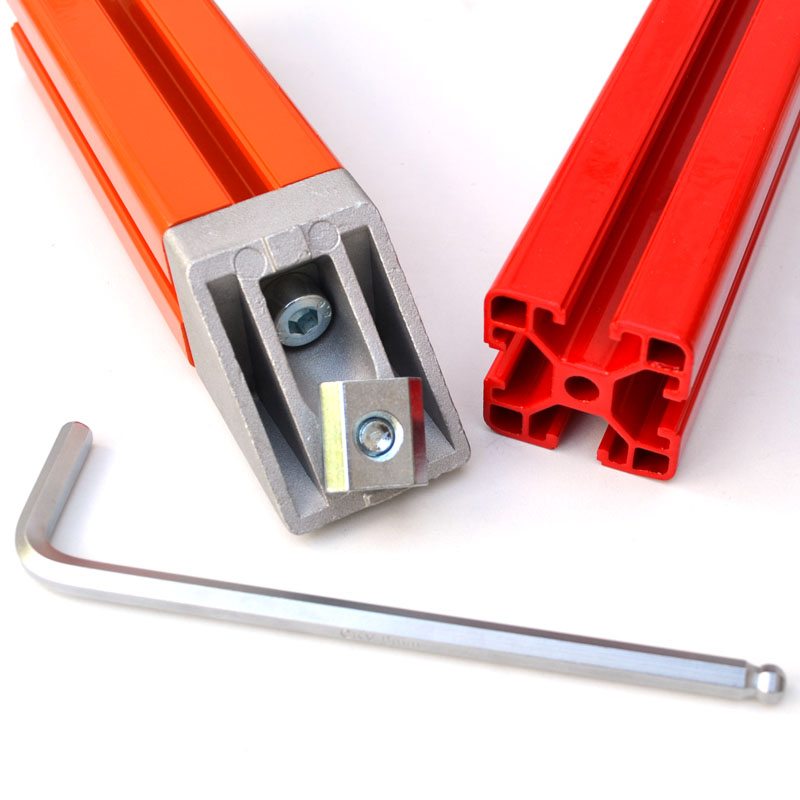

Не забудьте купить комплект крепежа к арт. 2025:
К профилям 40х40 с пазом 8 мм
Вариант 1
1. Сухарь пазовый М8-40 арт. 5071 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
Вариант 2
1. Сухарь закладной пазовый М8-40 с фиксатором арт. 5260 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
К профилям 40х40 с пазом 10 мм
Вариант 1
1. Т-гайка М8 паз 10 арт. 5018 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
4. Втулка резьбовая М8\М12 арт. RSI-TH-M12-M8 - 1 шт.
Вариант 2
1. Сухарь пазовый М8 паз 10 арт. 5074 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
4. Втулка резьбовая М8\М12 арт. RSI-TH-M12-M8 - 1 шт.
Вариант 3
1. Сухарь закладной пазовый М8 с фиксатором паз 10 арт. 2A11.A41A.01 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
4. Втулка резьбовая М8\М12 арт. RSI-TH-M12-M8 - 1 шт.
Вариант 1
1. Т-гайка М8 паз 10 арт. 5018 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
4. Втулка резьбовая М8\М12 арт. RSI-TH-M12-M8 - 1 шт.
Вариант 2
1. Сухарь пазовый М8 паз 10 арт. 5074 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
4. Втулка резьбовая М8\М12 арт. RSI-TH-M12-M8 - 1 шт.
Вариант 3
1. Сухарь закладной пазовый М8 с фиксатором паз 10 арт. 2A11.A41A.01 - 1шт.
2. Винт М8х16 DIN912 - 1 шт.
3. Винт М8х20 DIN912 - 1 шт.
4. Втулка резьбовая М8\М12 арт. RSI-TH-M12-M8 - 1 шт.
Характеристики
Характеристики
|
Артикул: |
2025 |
|
Профили: |
40х40, 40х80, 40х120, 40х160 |
|
Ширина паза, мм: |
8 |
|
Материал: |
Алюминий литой под давлением |
|
Вес, кг: |
0.085 |
