235.00 руб. от 1 шт.
( -3 % )
227.95 РУБ.
от 20 шт.
( -4 % )
225.60 РУБ.
от 50 шт.
( -5 % )
223.25 РУБ.
от 100 шт.
( -7 % )
218.55 РУБ.
от 500 шт.
( -10 % )
211.50 РУБ.
от 1000 шт.
RSI
Количество

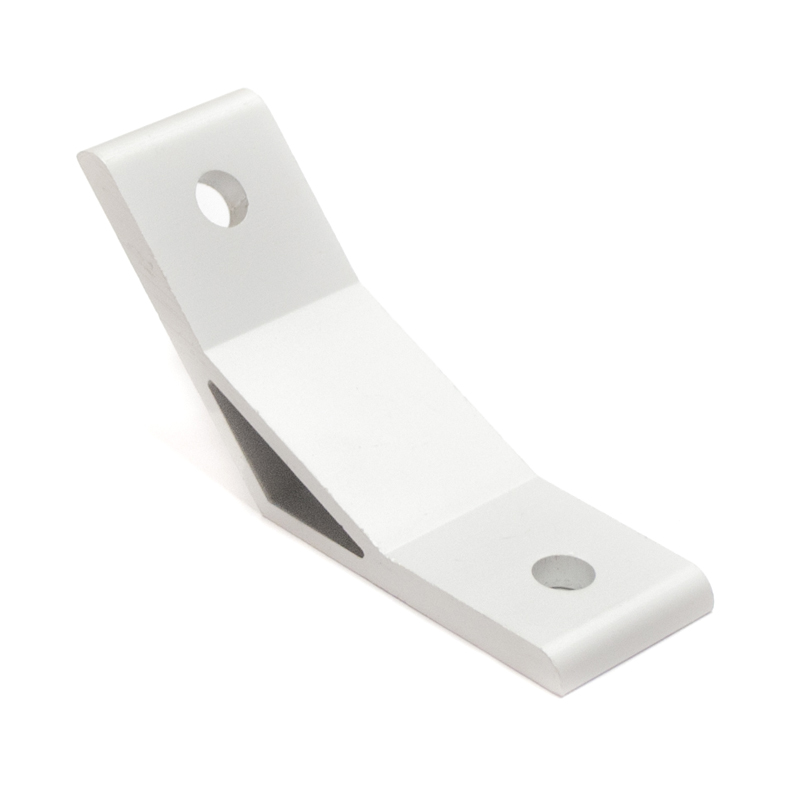

Описание

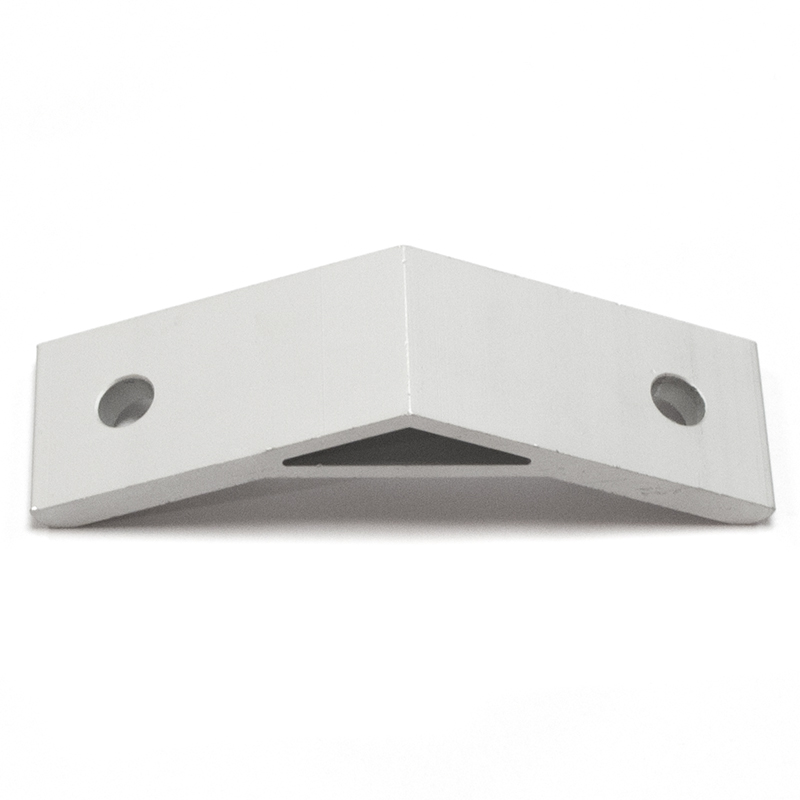

Угол 135 градусов.
Материал: анодированный алюминий.
Ширина уголка 32 мм.

Загрузить:
- 3D модель (6144.STEP)

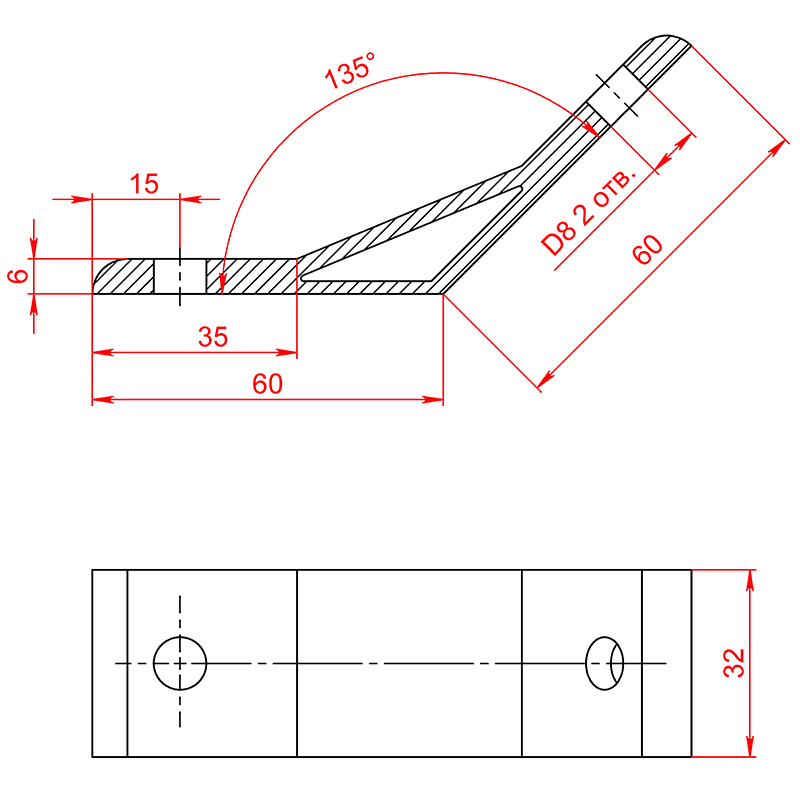

- Чертеж  (6144.PDF)

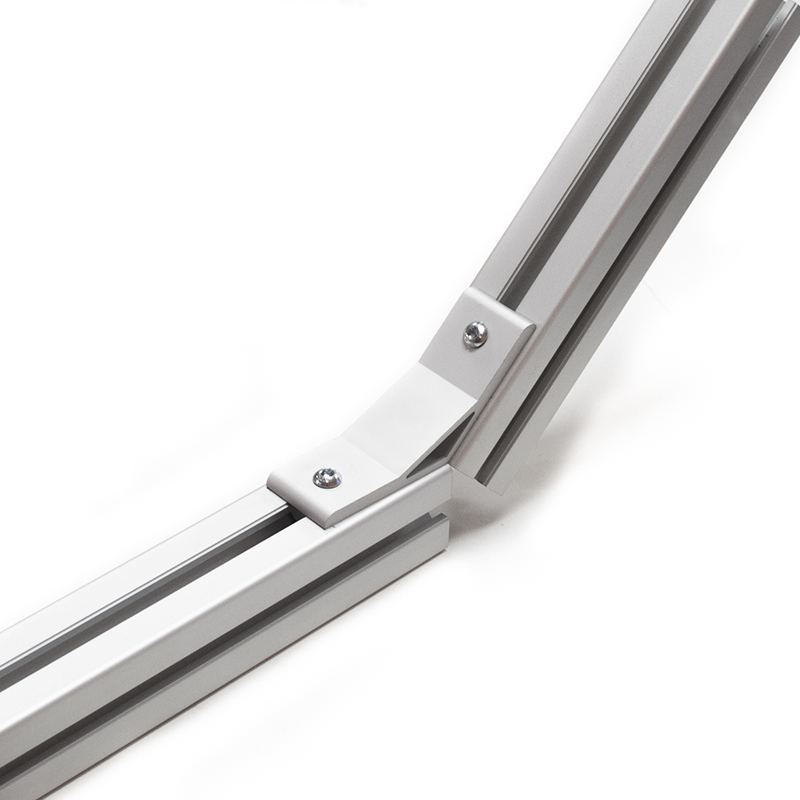

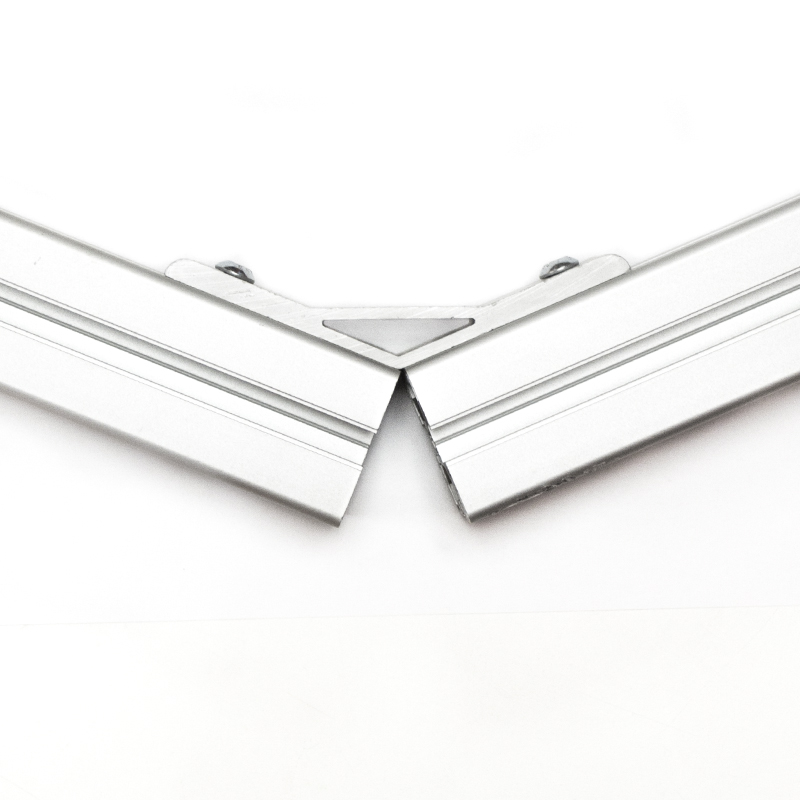

Не забудьте купить комплект крепежа к угловому соединителю арт. 6144:

К профилям серии 40 с пазом 8 мм
Вариант 1
1. Винт М8х16 мм ISO 7380 - 2 шт.
2. Сухарь М8 паз 8 серия 40 арт. 5071 - 2 шт.
Вариант 2
1. Т-болт М8х20 серия 40 арт. 5026  - 2 шт.
2. Гайка с фланцем М8 DIN6923 - 2шт.


К профилям серии 40 с пазом 10 мм
Вариант 1
1. Винт М8х16 мм ISO 7380 - 2 шт.
2. Сухарь М8 паз 10 арт. 5074 - 2 шт. / или Т-гайка М8 паз 10 арт. 5018 - 2шт.
Вариант 2
1. Т-болт М8х20 паз 10 арт. 5030  - 2 шт.
2. Гайка с фланцем М8 DIN6923 - 2шт.

Характеристики

Артикул:
6144
Профили:
с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Аналог Bosch Rexroth Group:
Нет аналога
Материал:
Алюминий
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг:
0,057
