6140 | Угловой соединитель 45 градусов, серия 40

Угловой соединитель 45 градусов, серия 40

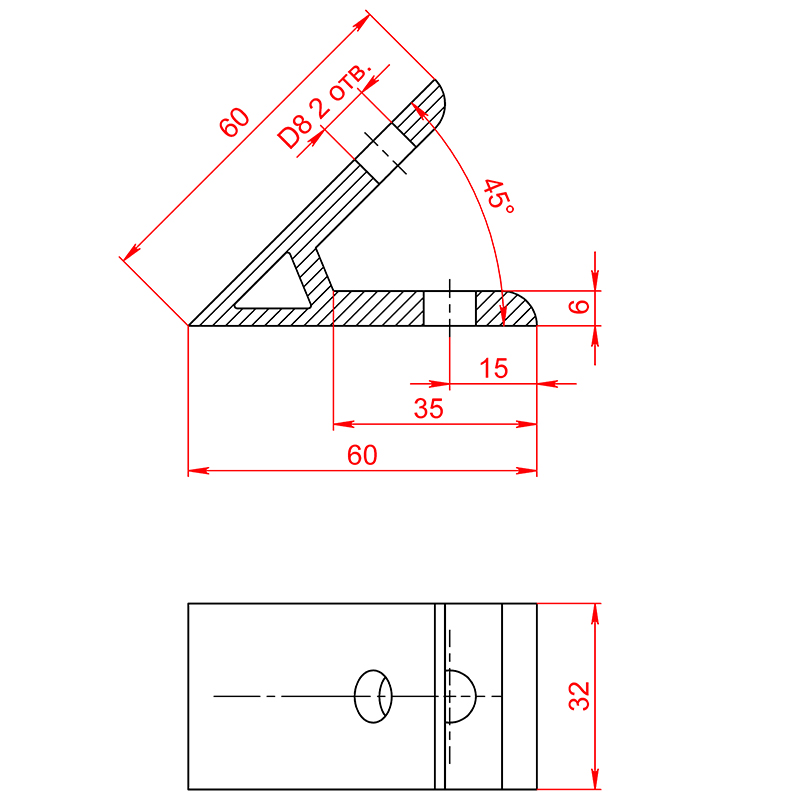

Чертеж углового соединителя 45 градусов, серия 40
233.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 6140 | Угловой соединитель 45 градусов, серия 40
НА СКЛАДЕ
> 300 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Угол 45 градусов.
Ширина 32 мм.
Используется совместно с профилям серии 40 такими как (40х40 и 40х80).
Загрузить:
- 3D модель (6140.STEP)
- Чертеж  (6140.PDF)
Не забудьте купить комплект крепежа к угловому соединителю арт. 6140:

К профилям серии 40 с пазом 8 мм
Вариант 1

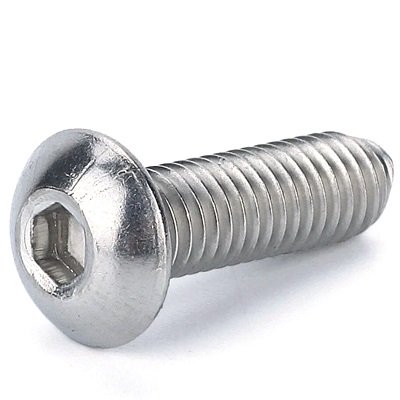

1. Винт М8х16 мм ISO 7380 - 2 шт.
2. Сухарь М8 паз 8 серия 40 арт. 5071 - 2 шт.
Вариант 2
1. Т болт М8х20 паз 8 арт. 5026 - 2 шт.
2. Гайка с фланцем М8 DIN6923 - 2 шт.
Вариант 3
1. Винт М8х16 мм ISO 7380 - 2 шт.
2. Сухарь с фиксатором М8 паз 8 серия 40 арт. 5260 - 2 шт.

К профилям серии 40 с пазом 10 мм
Вариант 1
1. Винт М8х16 мм ISO 7380 - 2 шт.
2. Сухарь М8 паз 10 арт. 5074 - 2 шт. / или Т-гайка М8 паз 10 арт. 5018 - 2 шт.
Вариант 2
1. Т болт М8х20 паз 10 арт. 5030 - 2 шт.
2. Гайка с фланцем М8 DIN6923 - 2 шт.
Вариант 3
1. Винт М8х16 мм ISO 7380 - 2 шт.
2. Сухарь с фиксатором М8 паз 10 арт. 2A11.A41A.01 - 2 шт.

Характеристики

Артикул:
 6140
Профили:
 с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Аналог Bosch Rexroth Group:
 Нет аналога
Материал:
 Алюминий
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг:
 0,047
