OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия)

Сделано в России

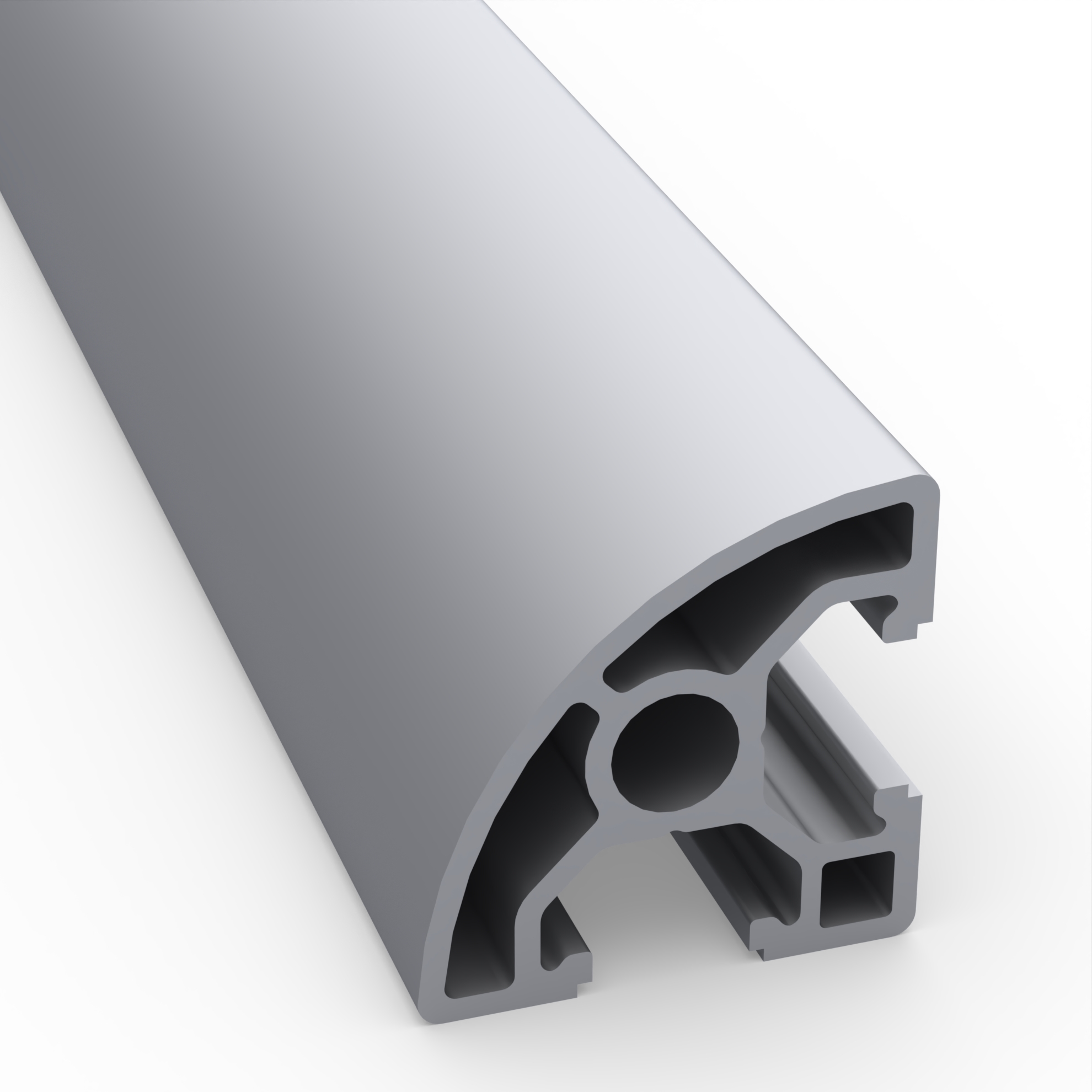

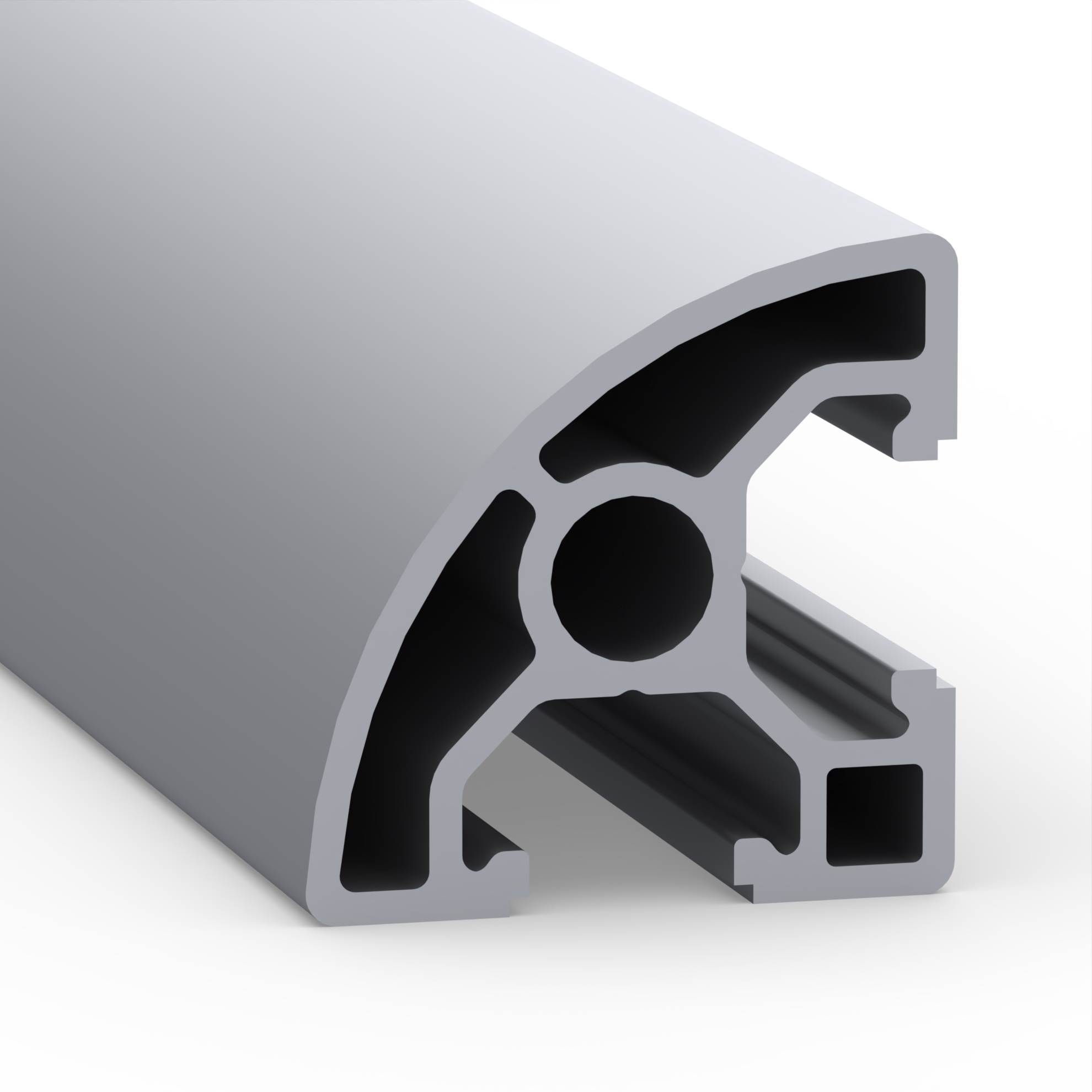

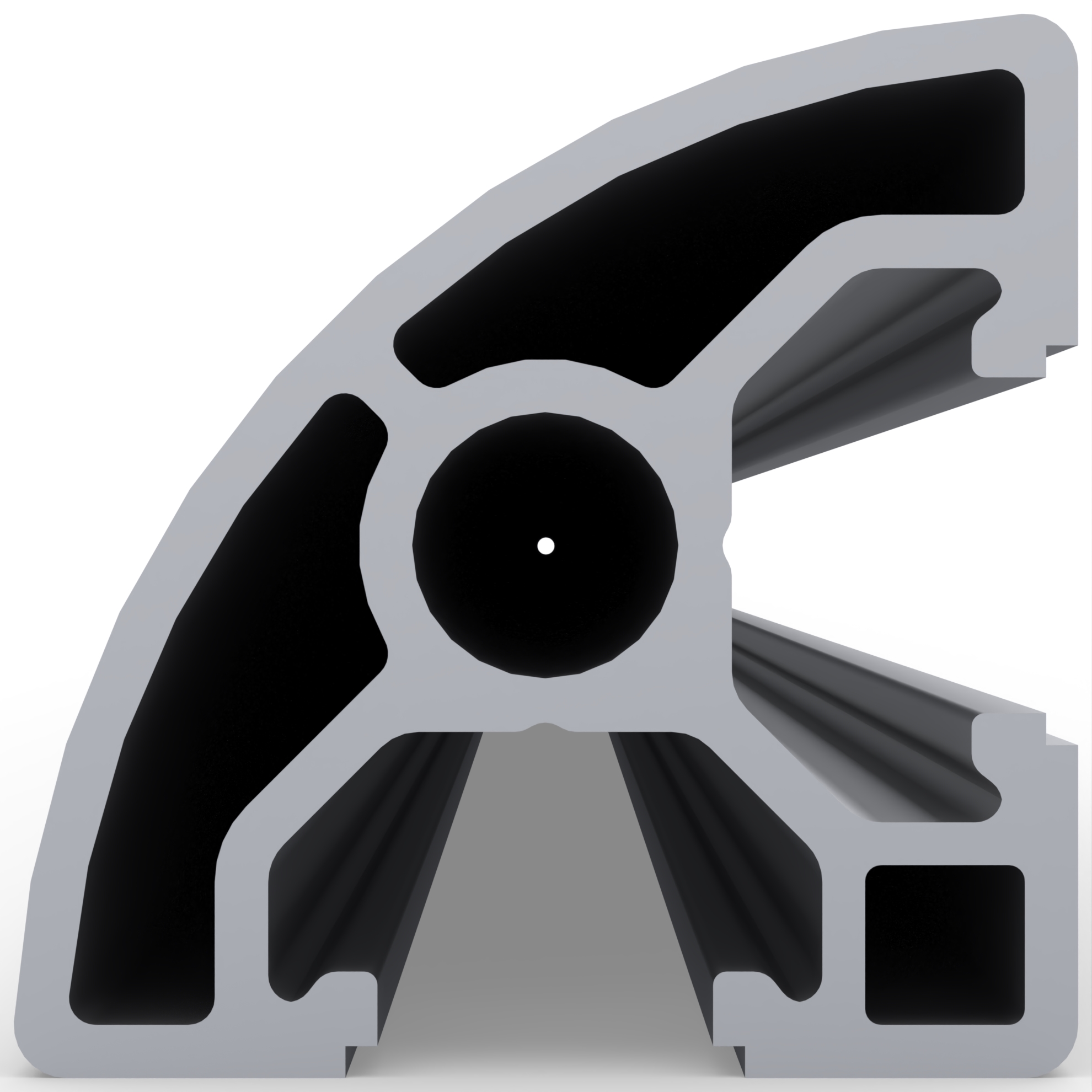

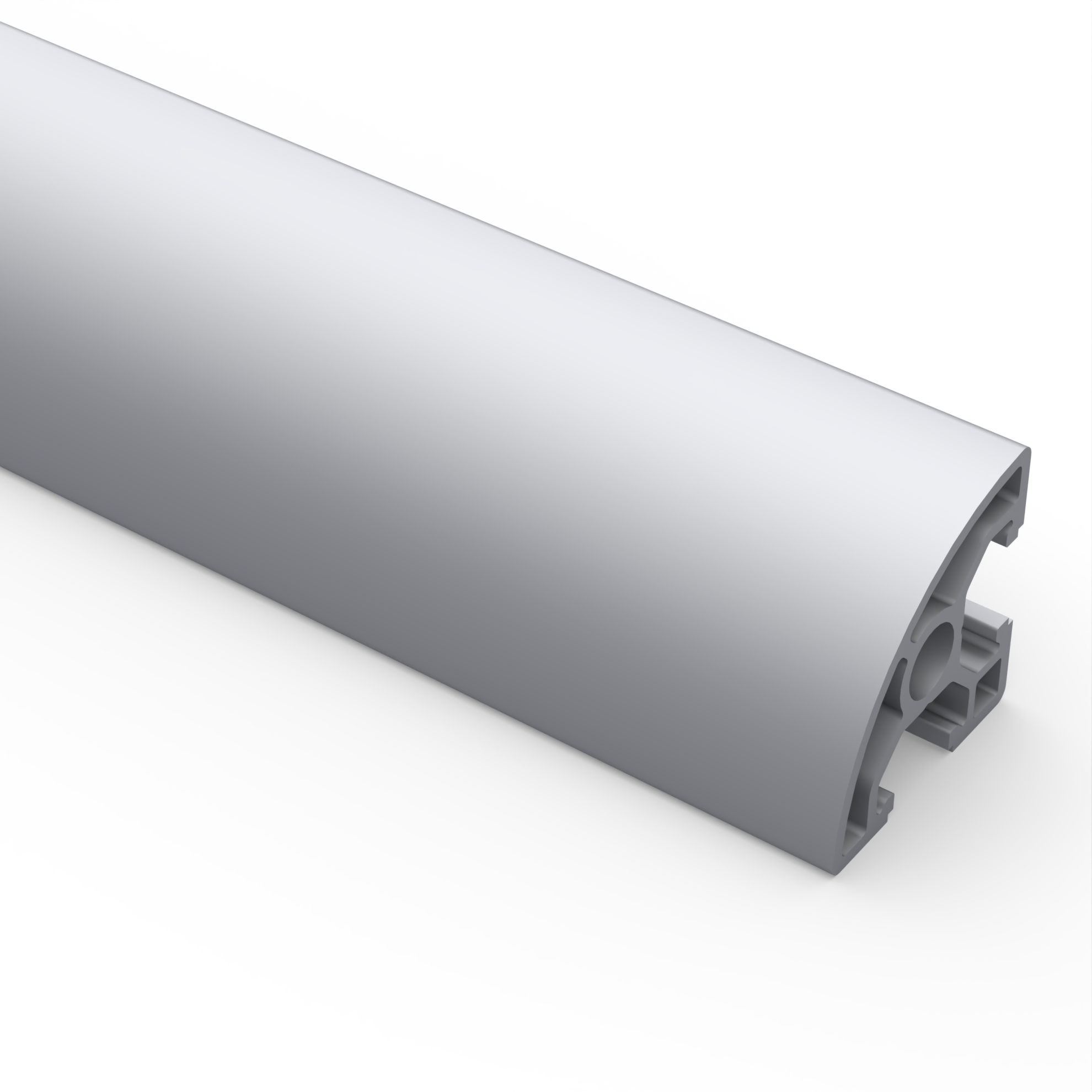

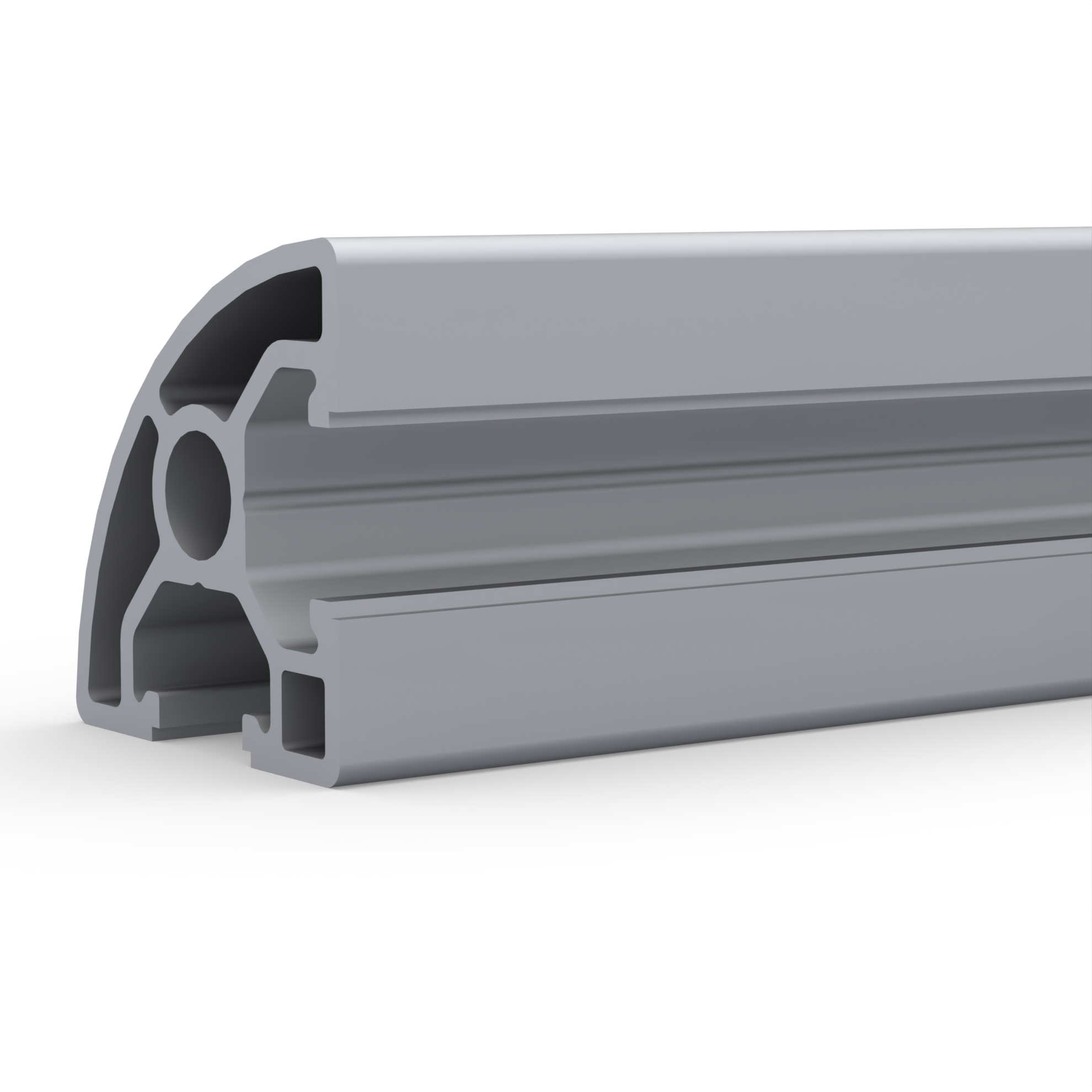

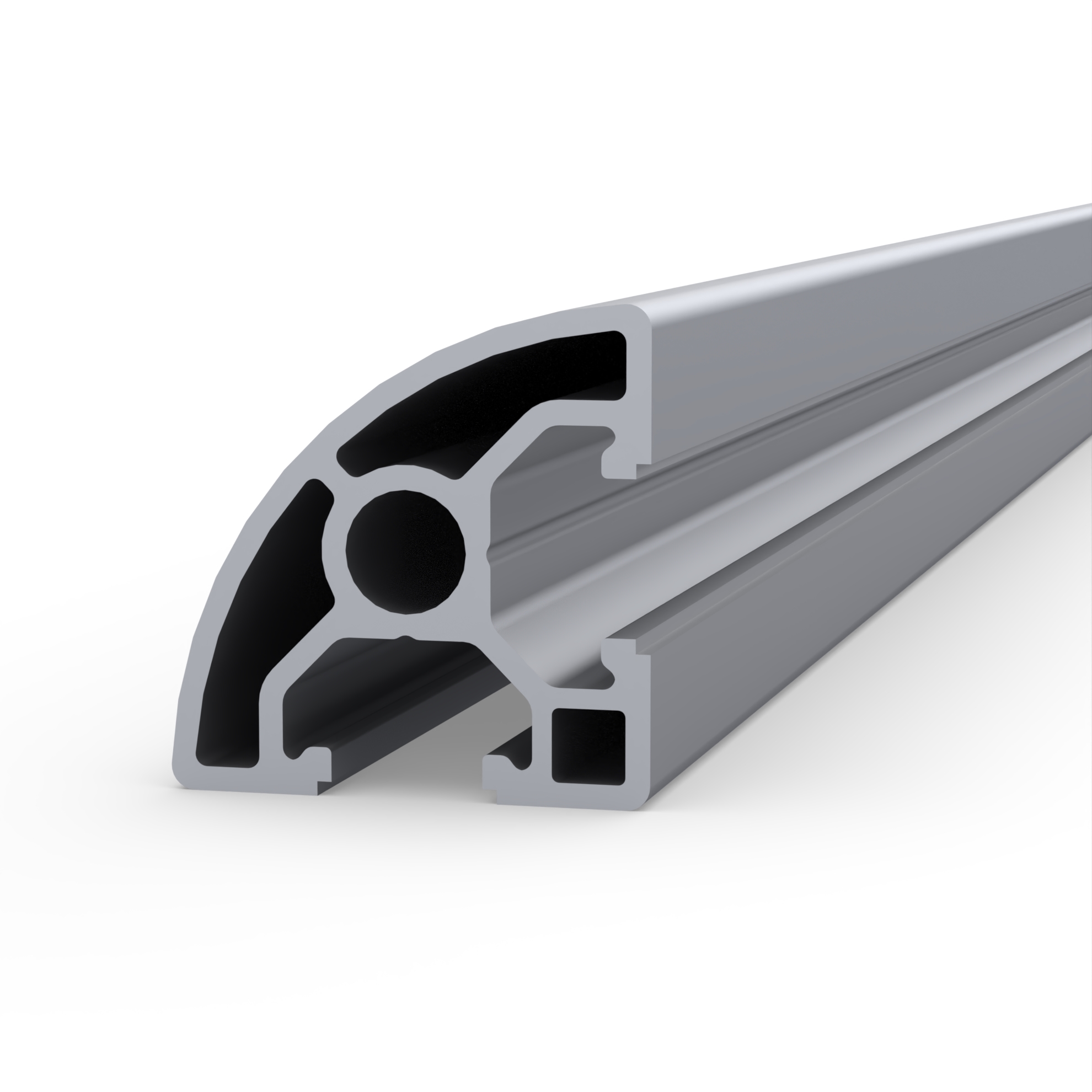

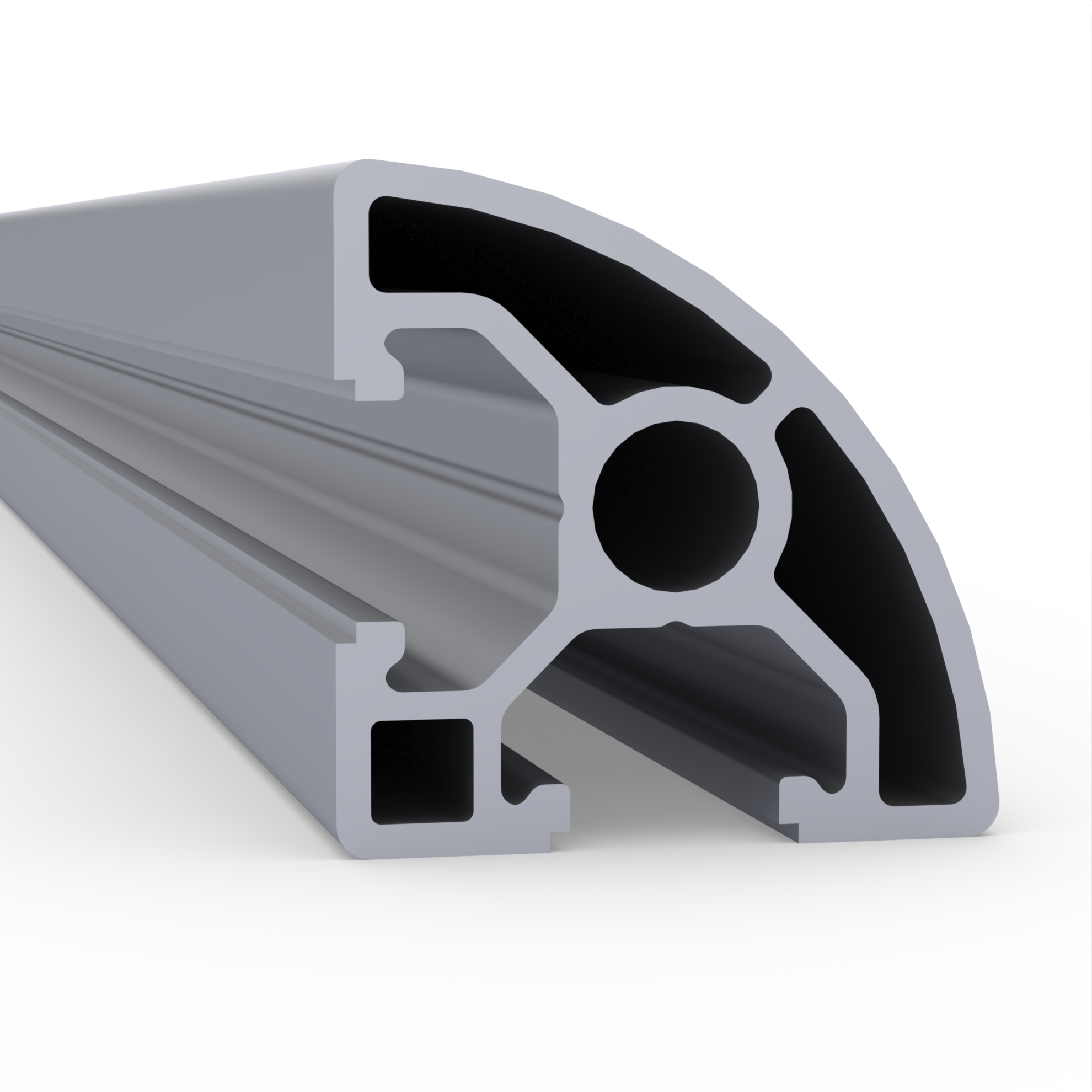

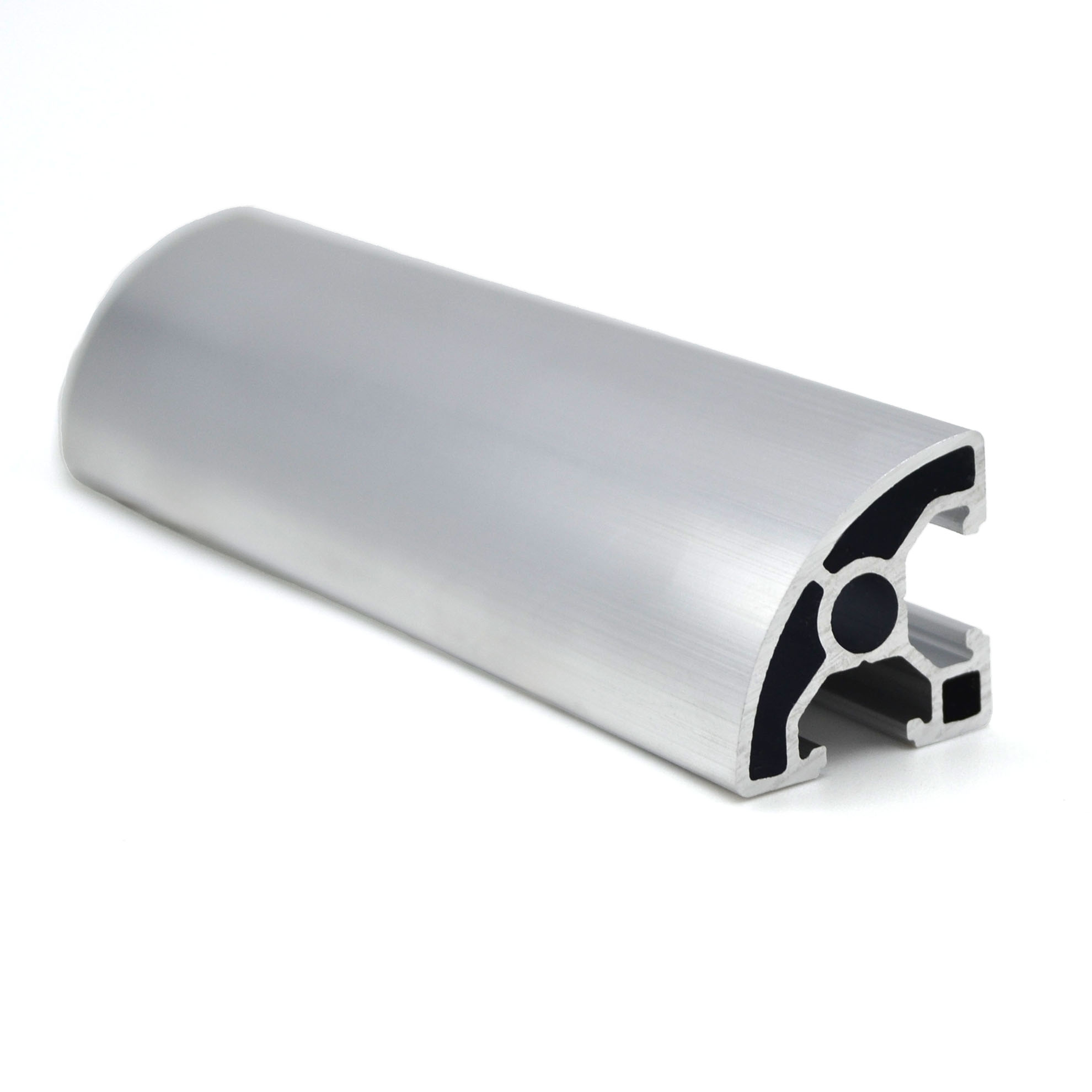

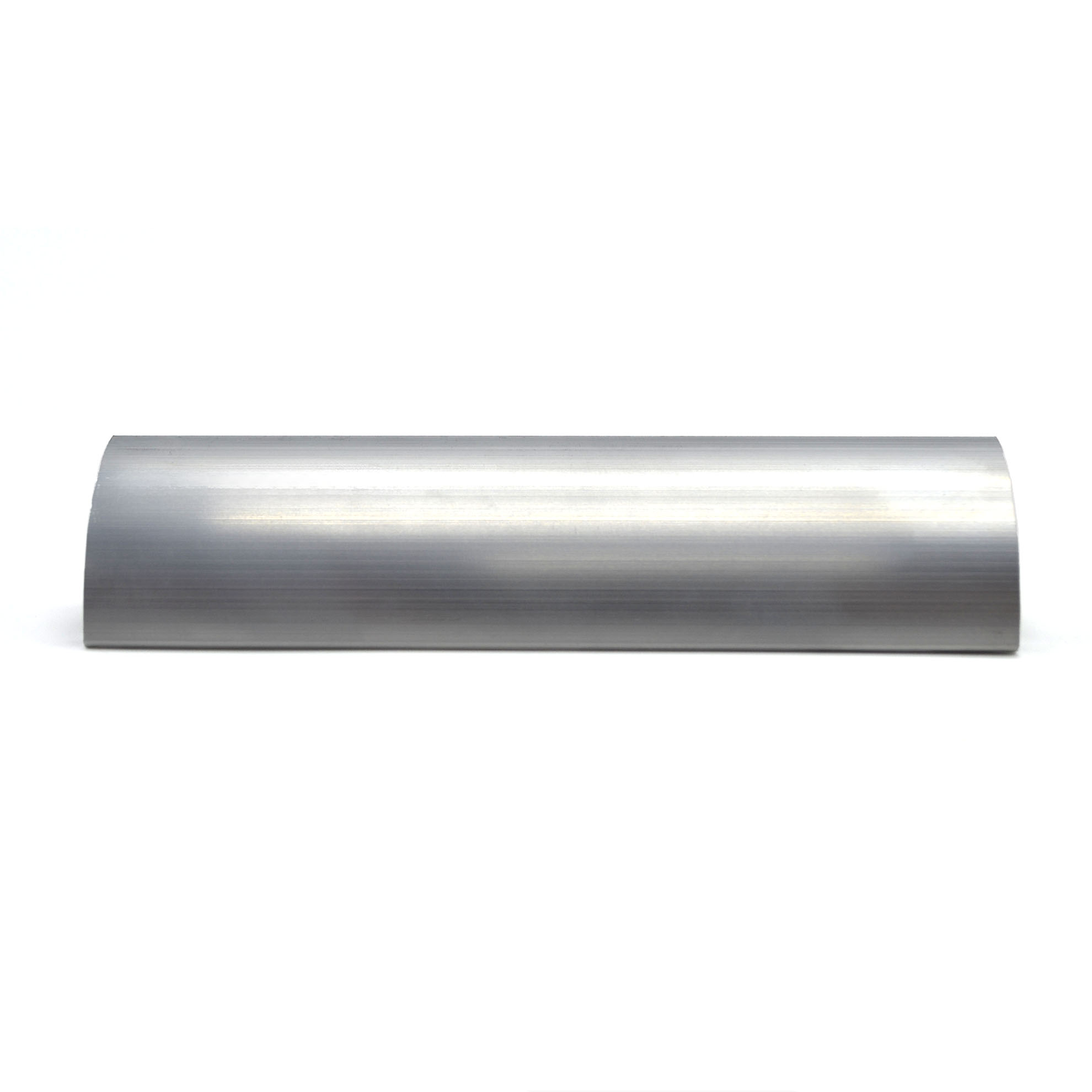

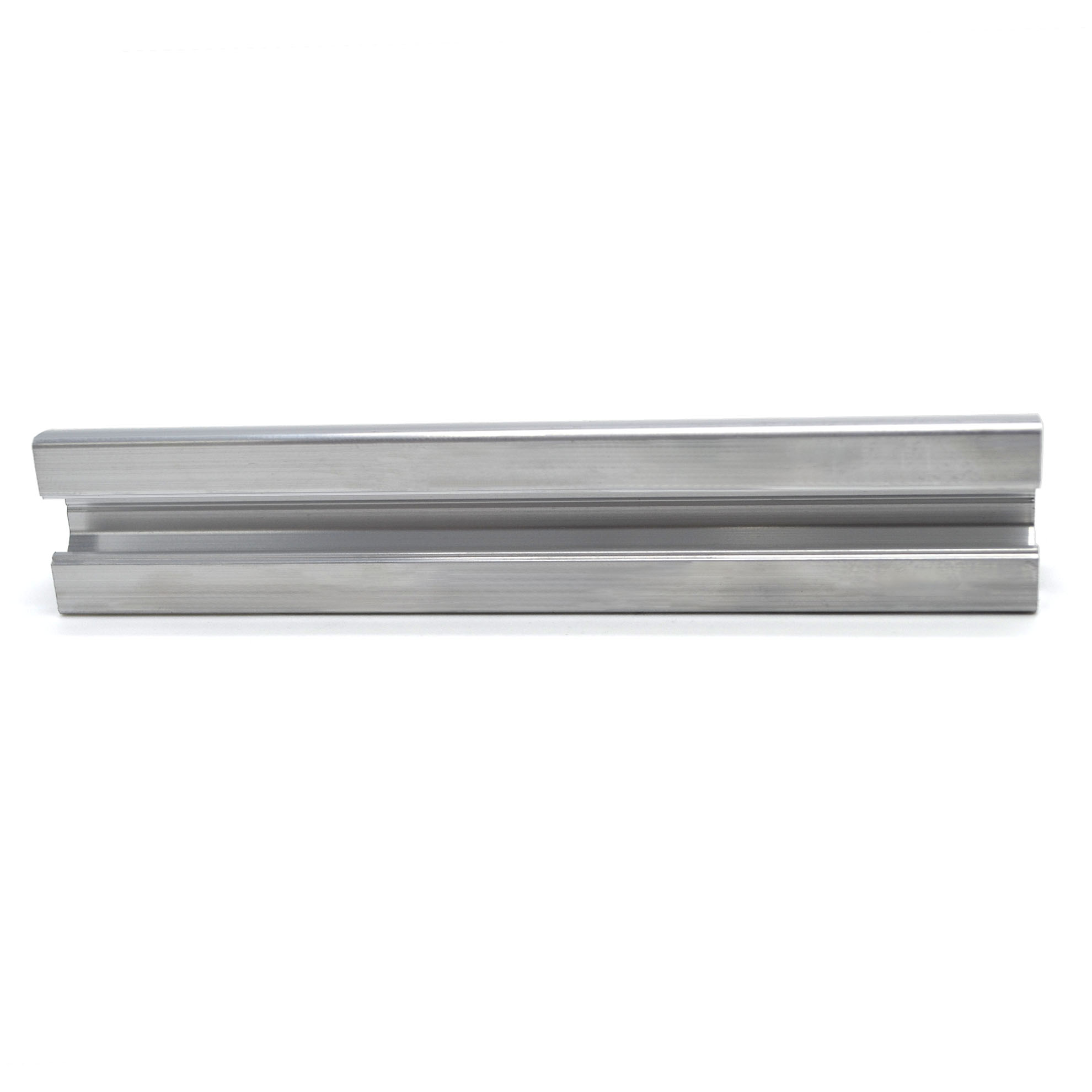

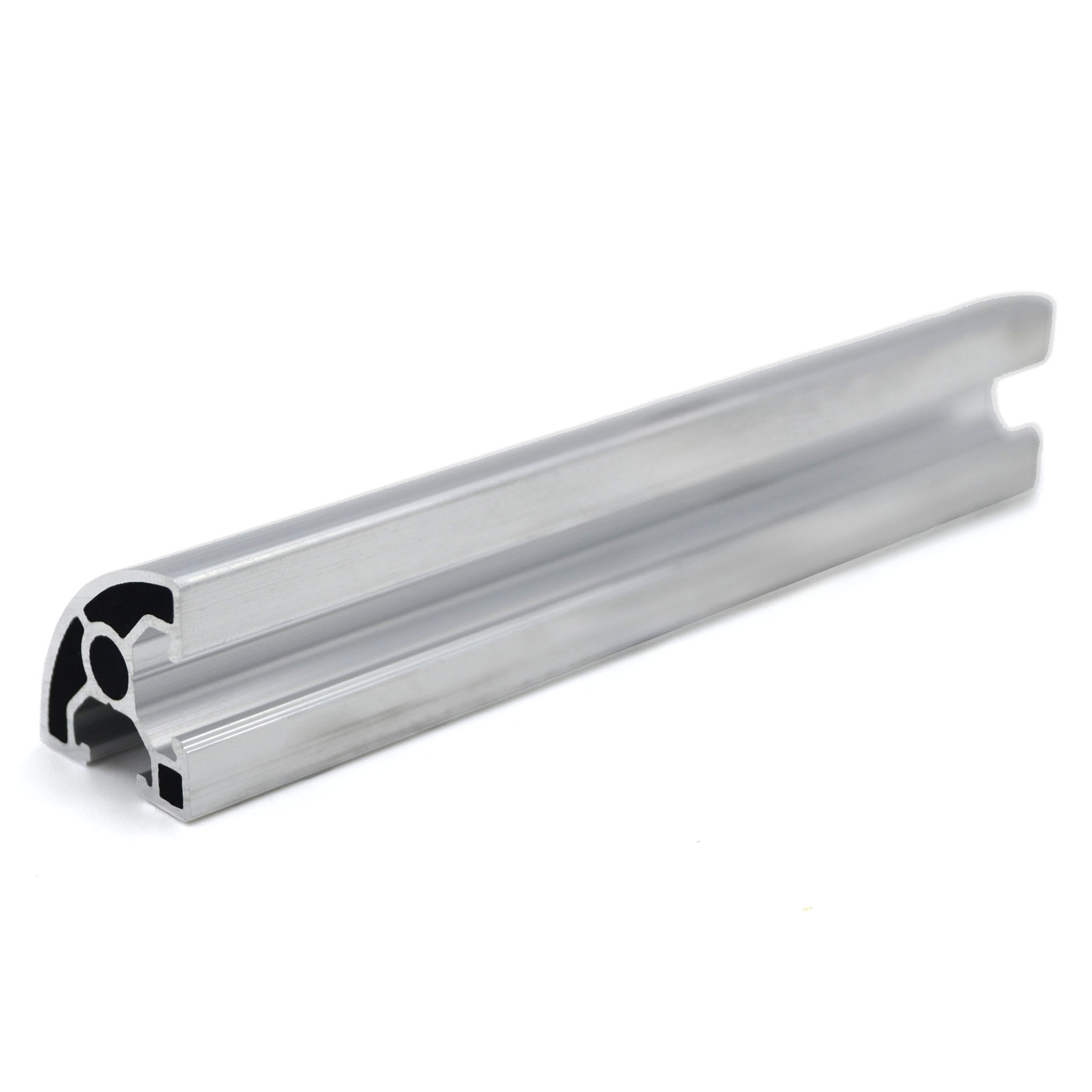

Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия)

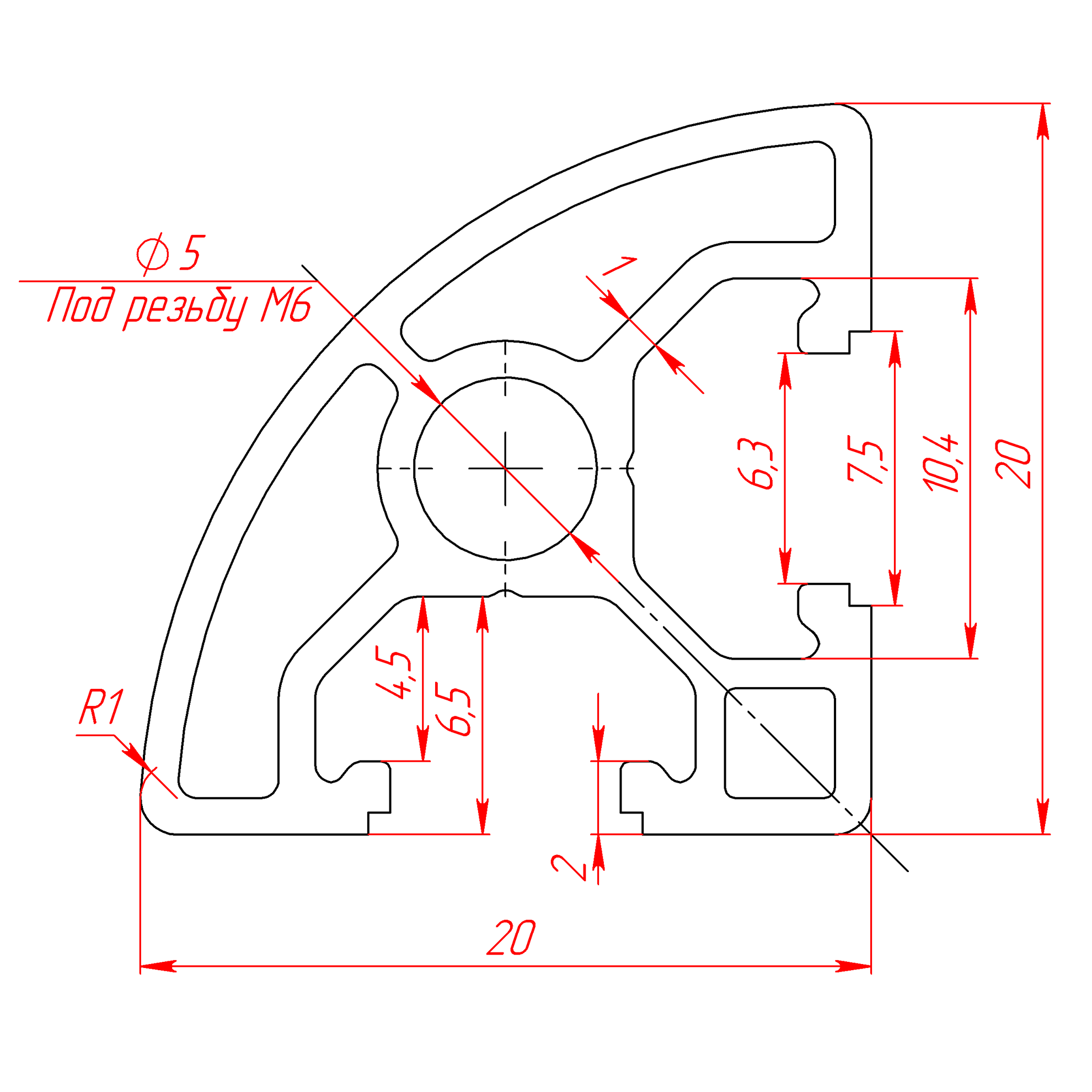

Чертеж профиль 20х20 мм, закругленный паз 6 мм
Алюминиевый закругленный профиль 20 серии паз 6 без покрытия
Профиль паз 6 20х20 мм закругленный
Профиль без покрытия 20х20 мм, закругленный паз 6 мм
Паз 6 мм профиль 20х20 мм, закругленный не анод
Неанодированный профиль 20х20 мм, закругленный паз 6 мм
Закругленный профиль 20х20 мм паз 6 мм (Без покрытия)
Профиль 20х20 без покрытия закругленный
20 серия 20R профиль без покрытия закругленный
Алюминиевый без покрытия профиль 20 серии закругленный
Без покрытия профиль 20R 20х20
365.00 руб. от 1 м
от 10 м 357.70 ₽ −2%
от 60 м 350.40 ₽ −4%
от 150 м 343.10 ₽ −6%
от 300 м 335.80 ₽ −8%
от 700 м 328.50 ₽ −10%
от 1400 м 321.20 ₽ −12%
Наличие OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия)
На складе 1600 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
5.04 м
Добавить
Купить с резкой пополам · бесплатно
2.5+2.5 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия) (2D Модель профиля).DXF
3D модель профиля · STEP
STEPСкачать
OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия) (3D модель профиля).STEP
3D модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия) (3D модель профиля).ZIP
Чертеж · PDF
PDFСкачать
OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия) (Чертеж).PDF

Описание

Алюминиевый профиль серии 20 с пазом 6 мм используется для создания несложных конструкций, выдерживающих средние нагрузки. Его часто используют при изготовлении выставочных стендов, легких дверей и перегородок, защитных ограждений и других изделий, а также подходит для домашних проектов. Закругленный профиль придает конструкции эстетичный и законченный вид без лишних выемок.
Алюминий известен своей долговечностью, устойчивостью к влаге, UV-излучению, химическим воздействиям и коррозии. Материал не реагирует с пресной и соленой водой, что предотвращает появление ржавчины.
  • Покрытие: отсутствует
  • Ширина паза: 6 мм.
  • Количество пазов: 2.
  • Диаметр центрального отверстия: 5 мм под резьбу M6.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-20R-BP
Страна производства:
 Россия
Серия профилей:
 с пазом 6 мм, серия 20
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 0.29
Площадь сечения, см2:
 1,08
Момент инерции, Ix(см4):
 0.28
Момент инерции, Iy(см4):
 0.48
Момент сопротивления, WX (см3):
 0.28
Момент сопротивления, WY (см3):
 0.48
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-20R-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
