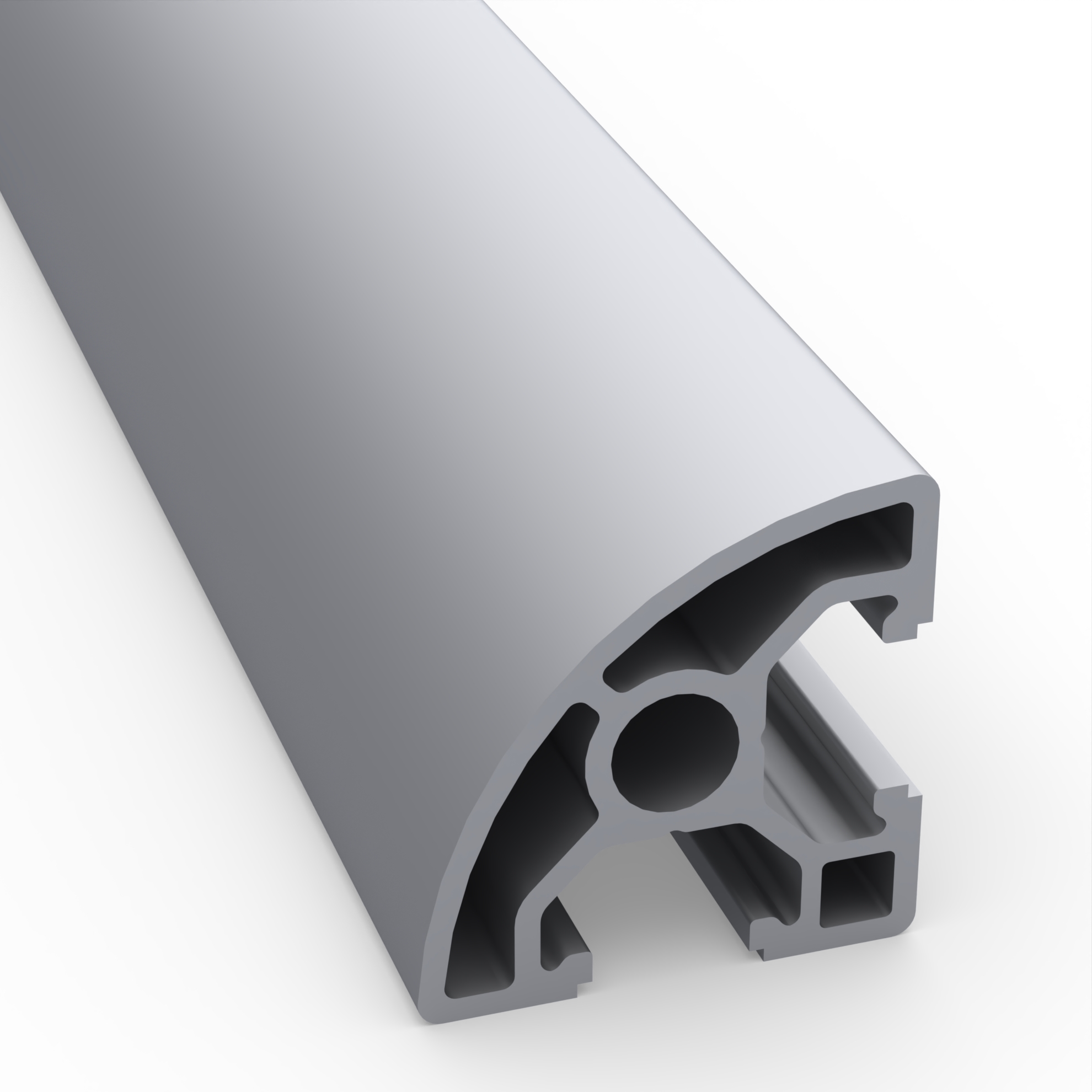

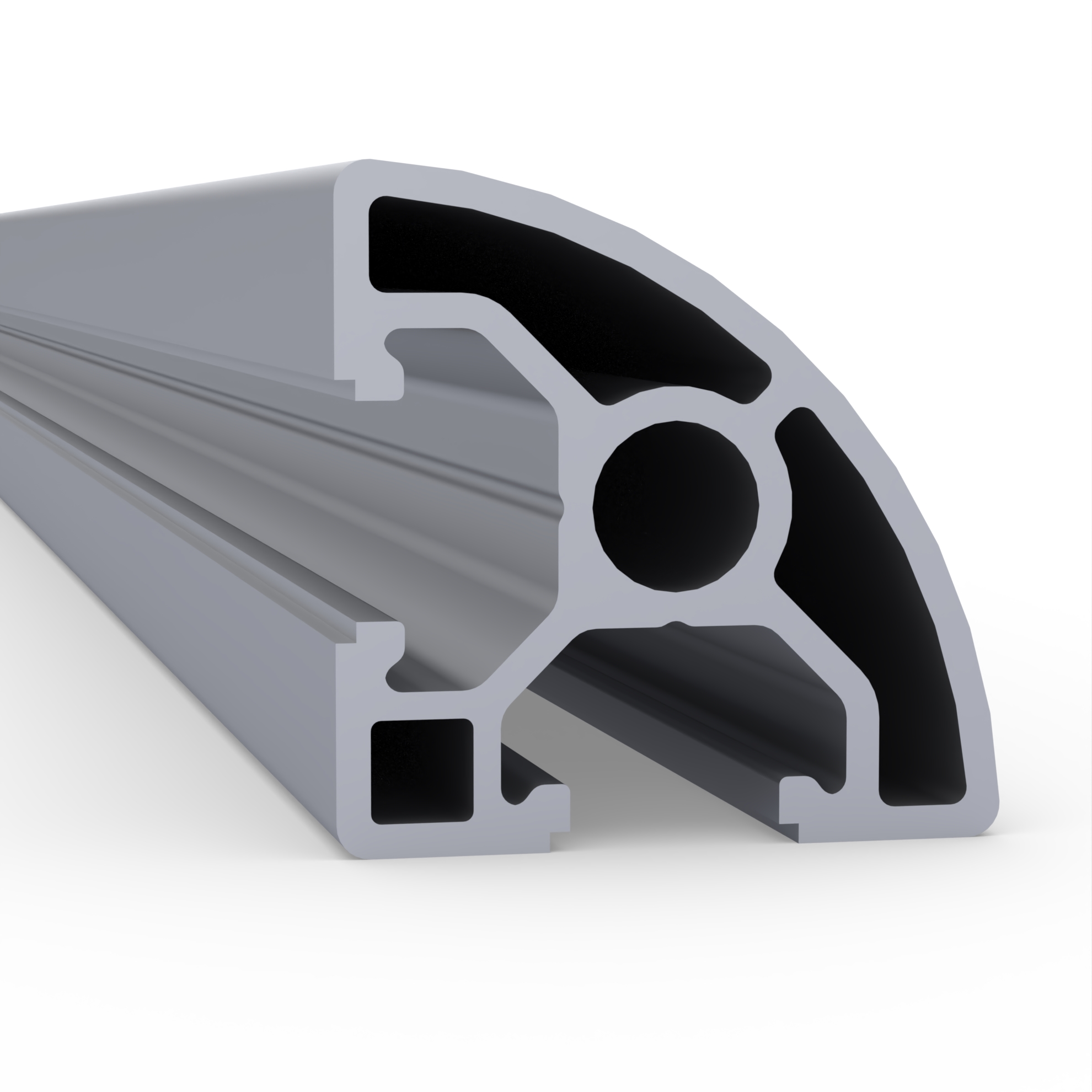

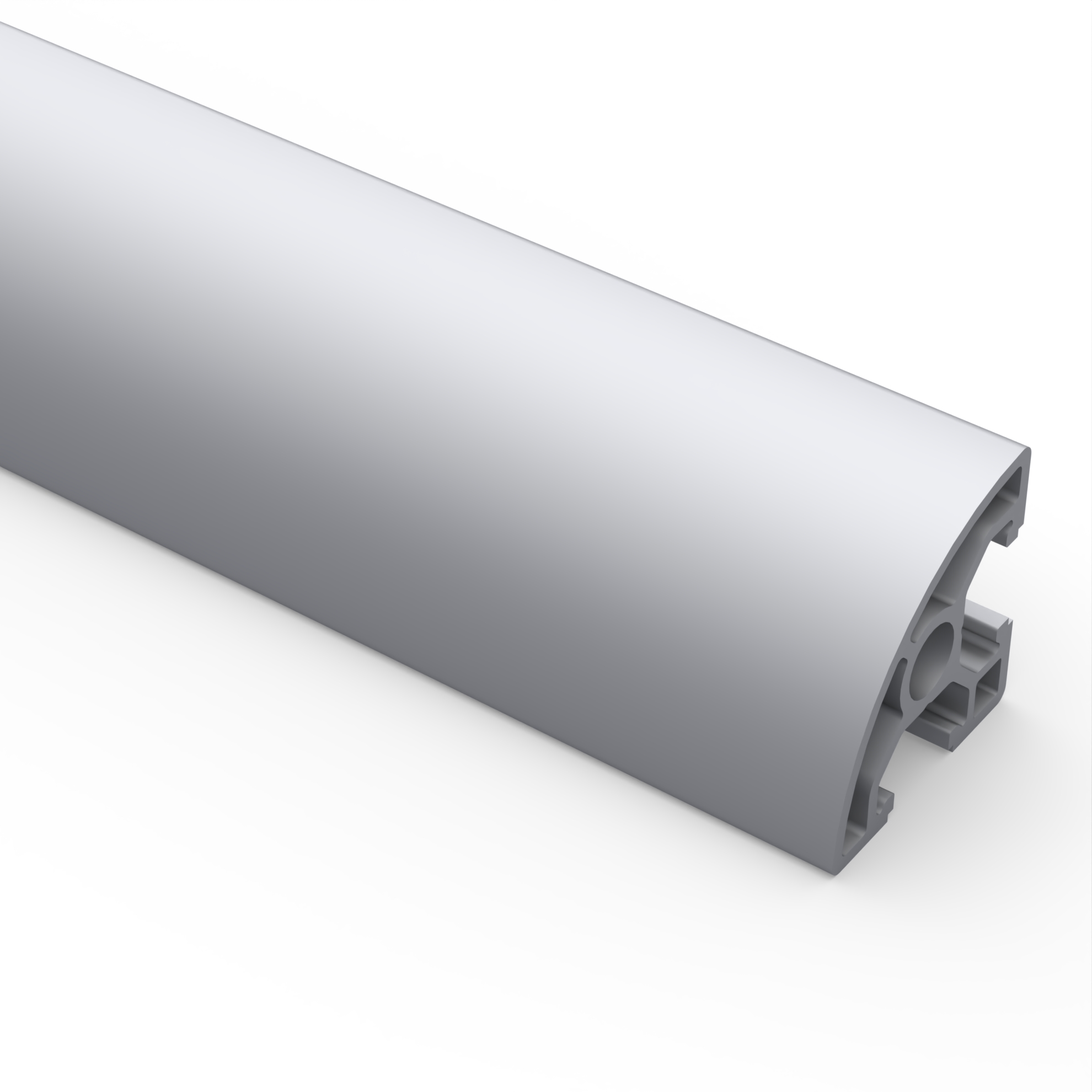

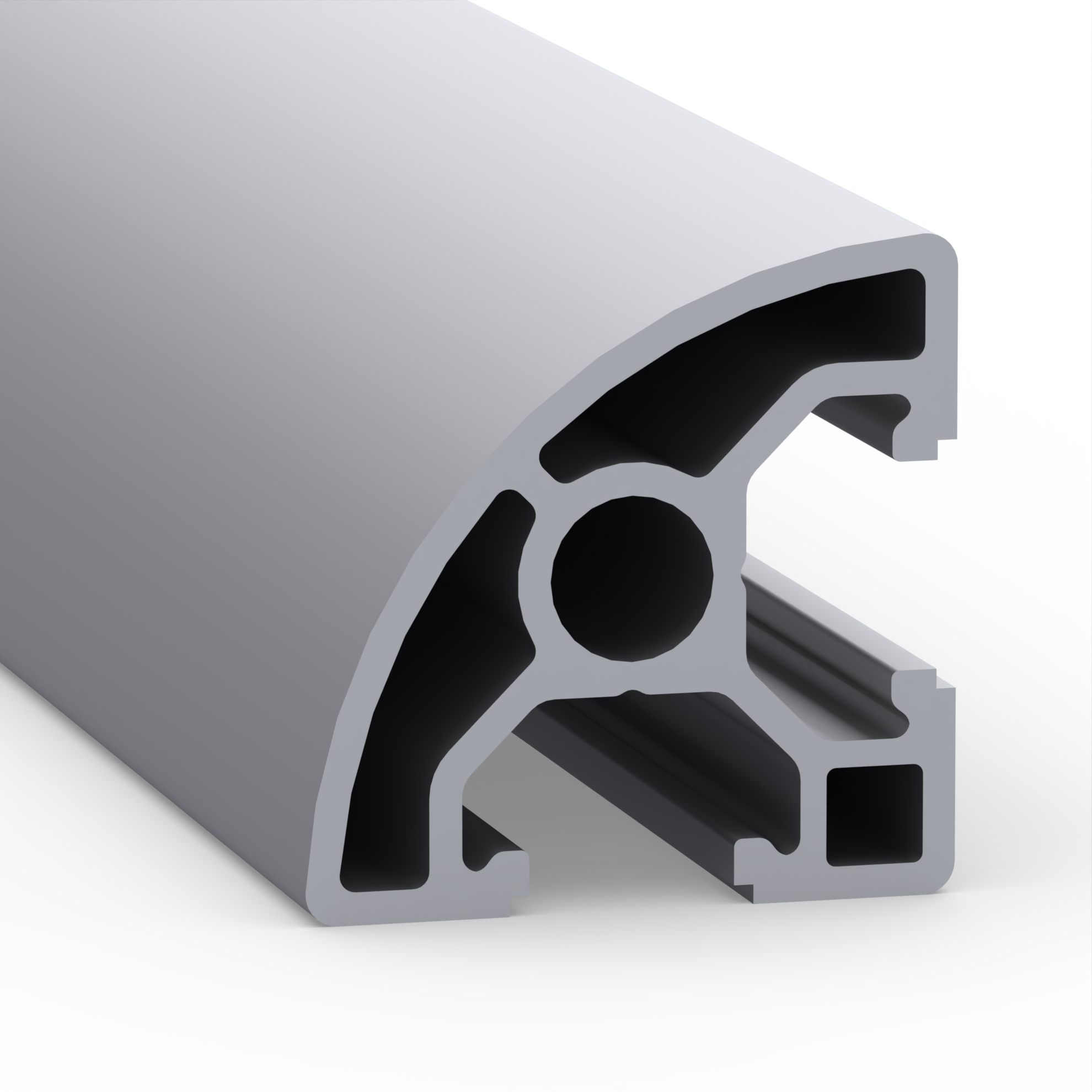

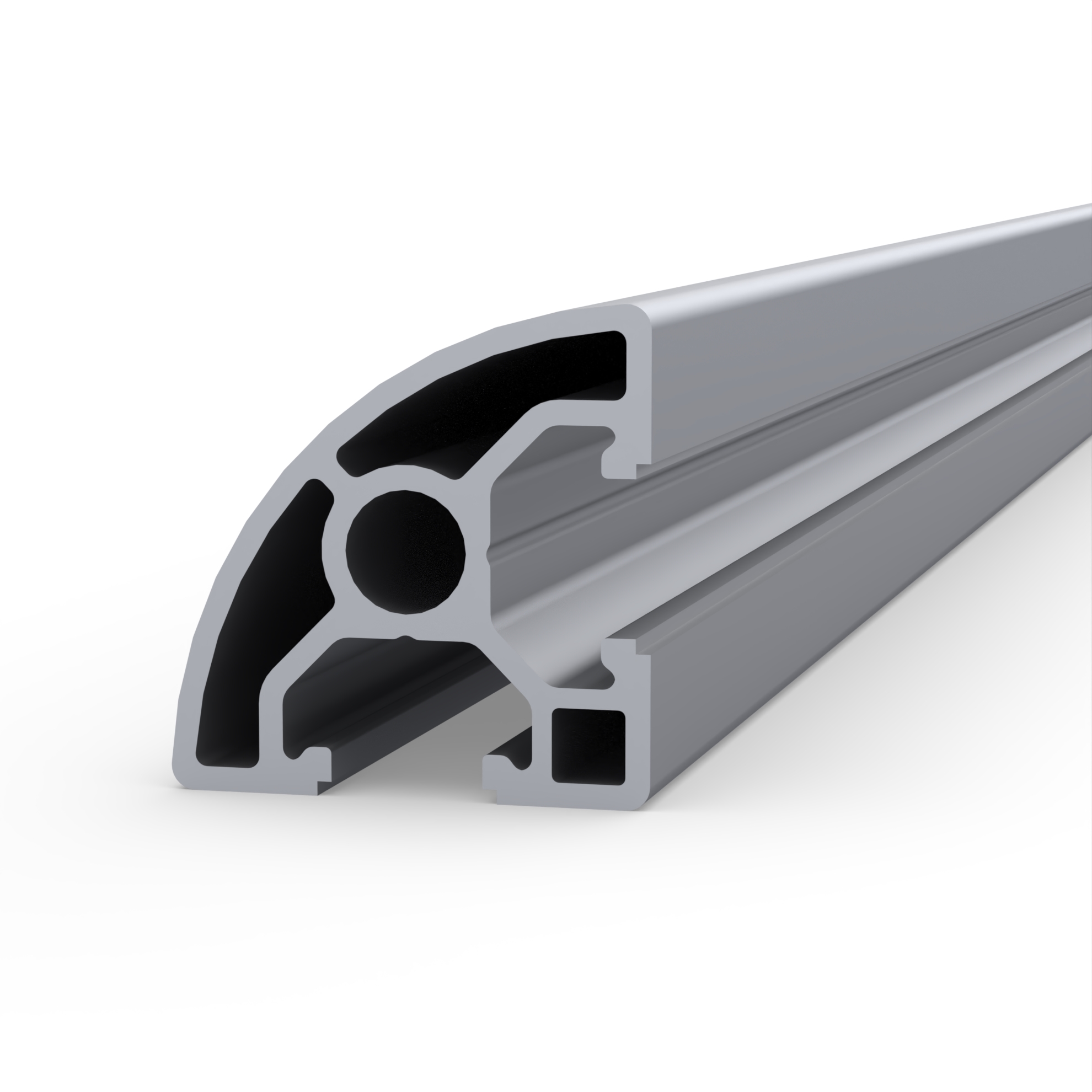

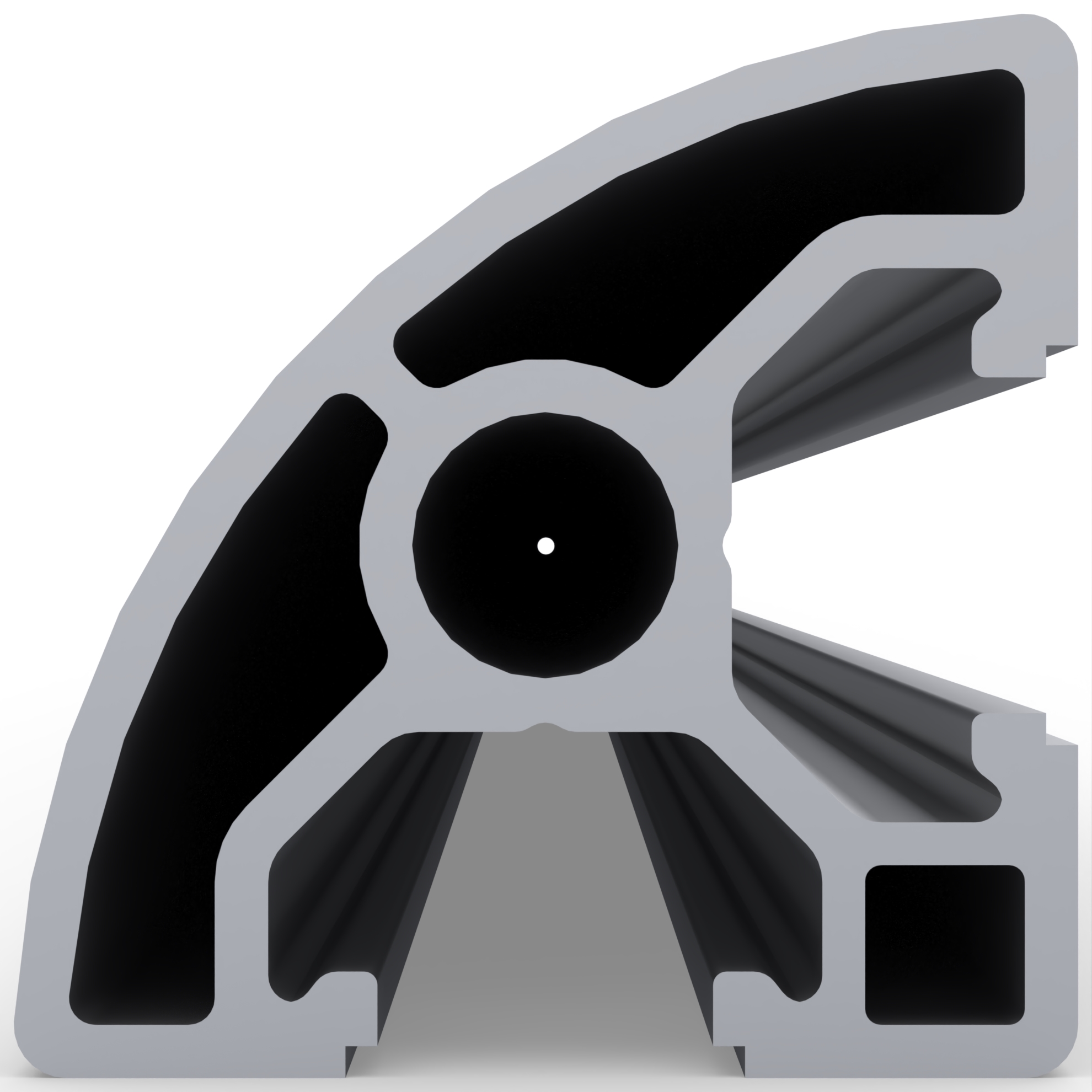

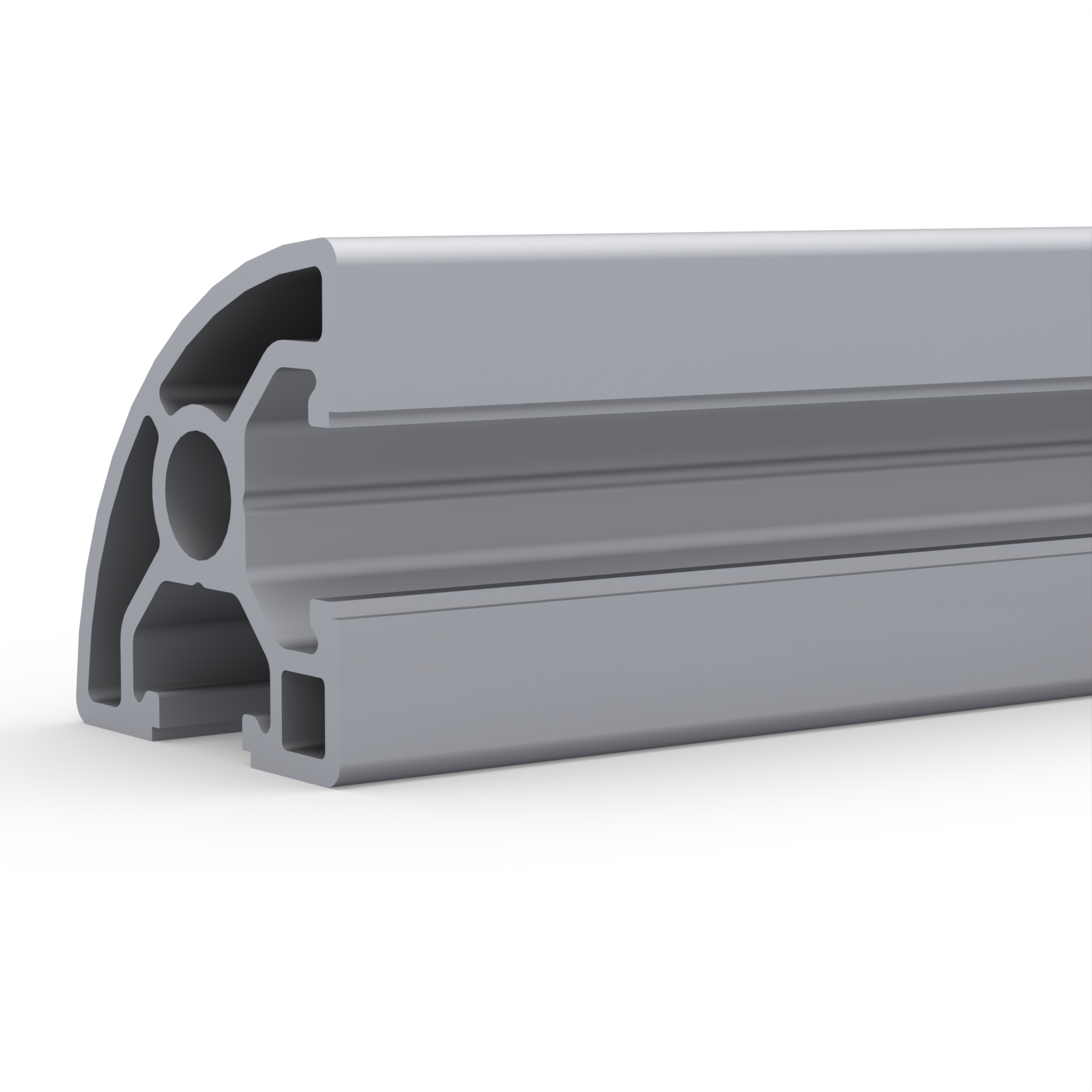

OB-20R | Профиль 20х20 мм, закругленный. Паз 6 мм (Анодированный)

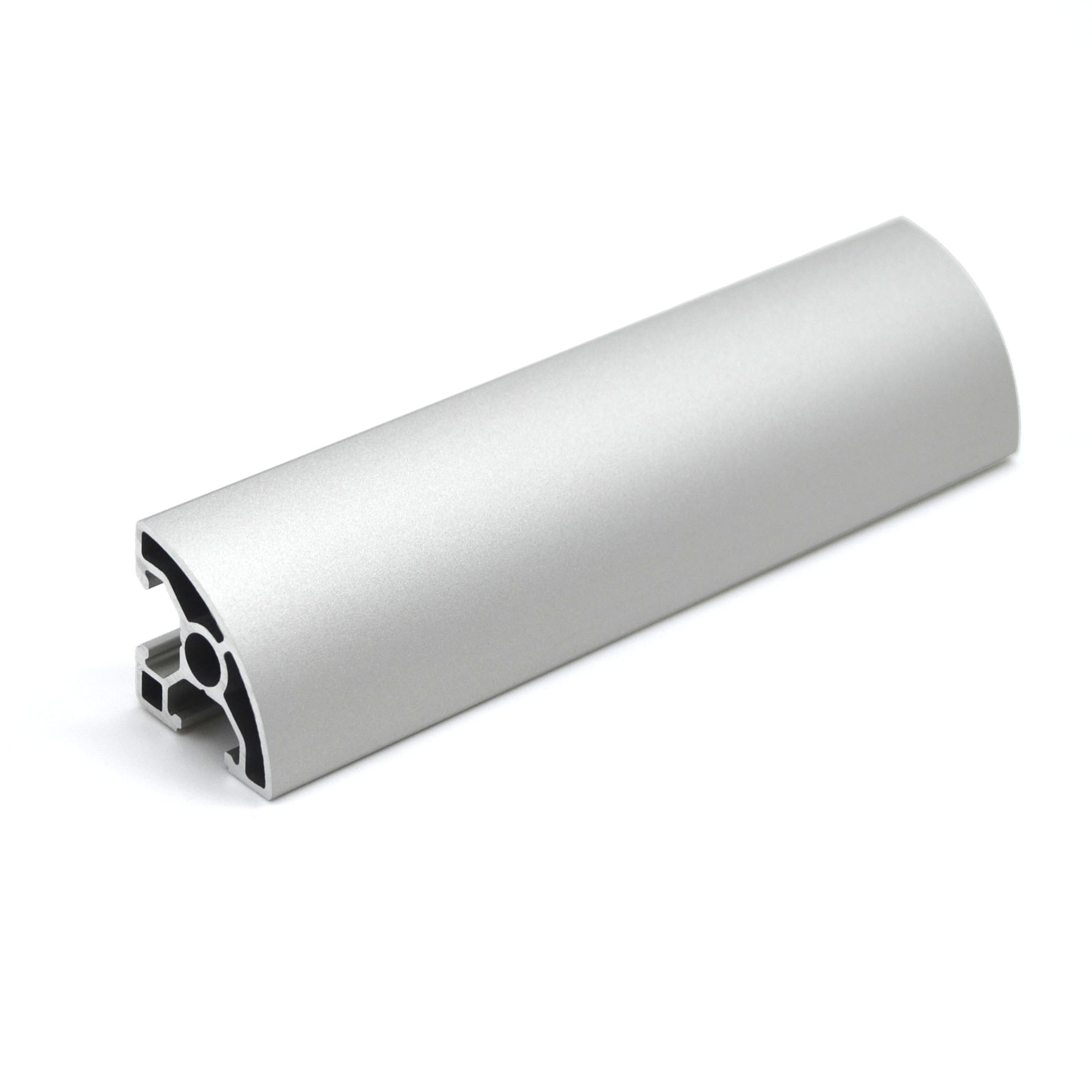

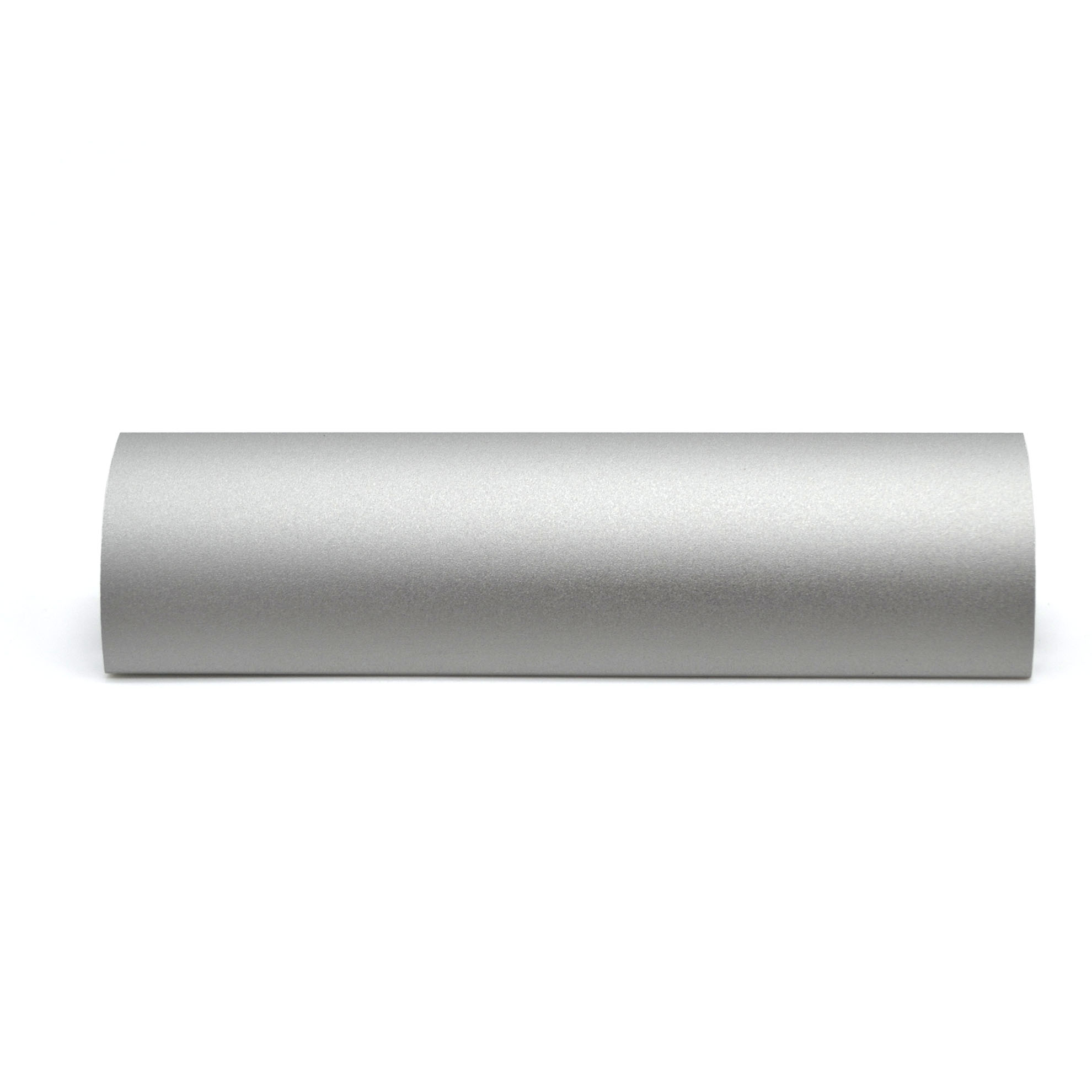

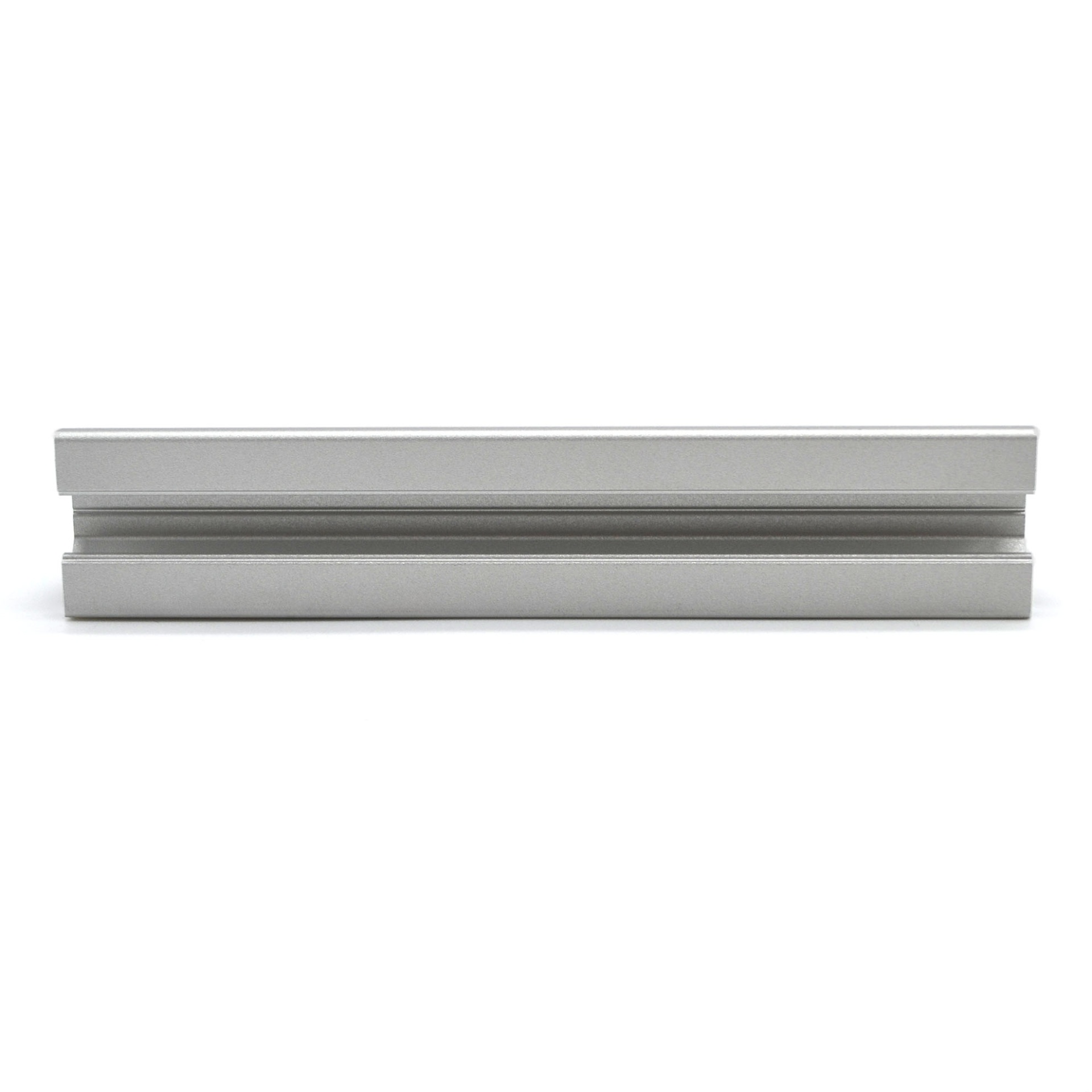

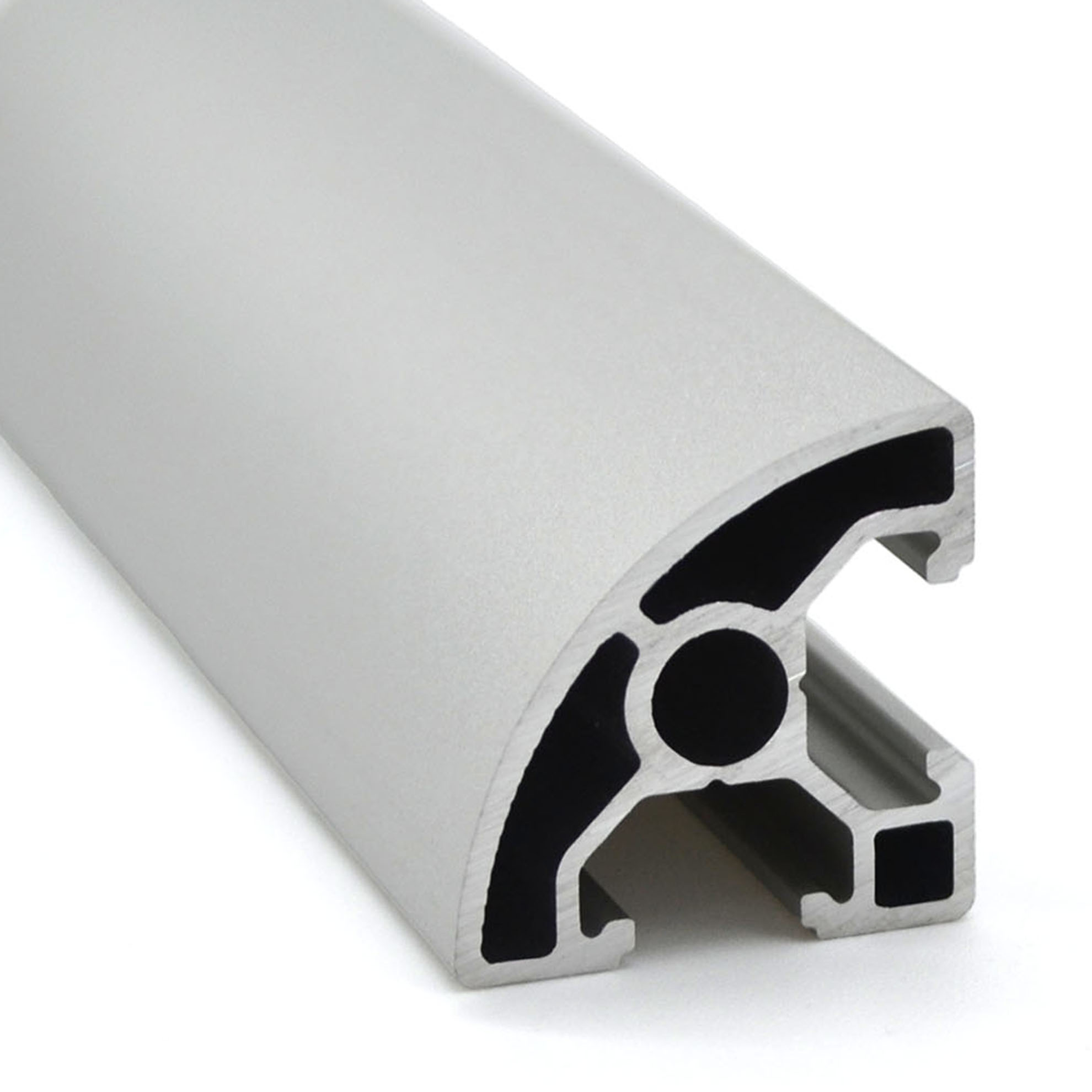

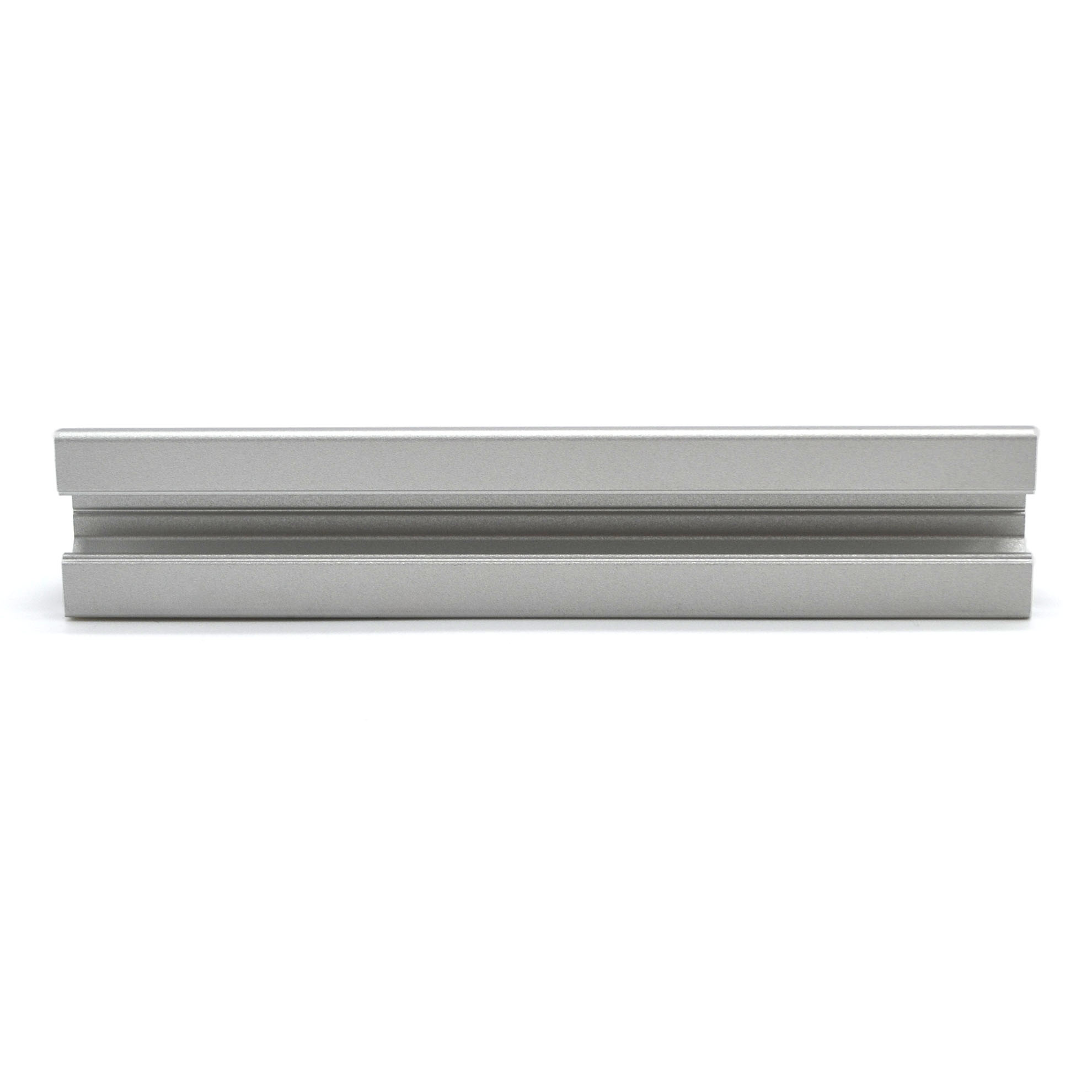

Профиль 20х20 мм, закругленный. Паз 6 мм (Анодированный)

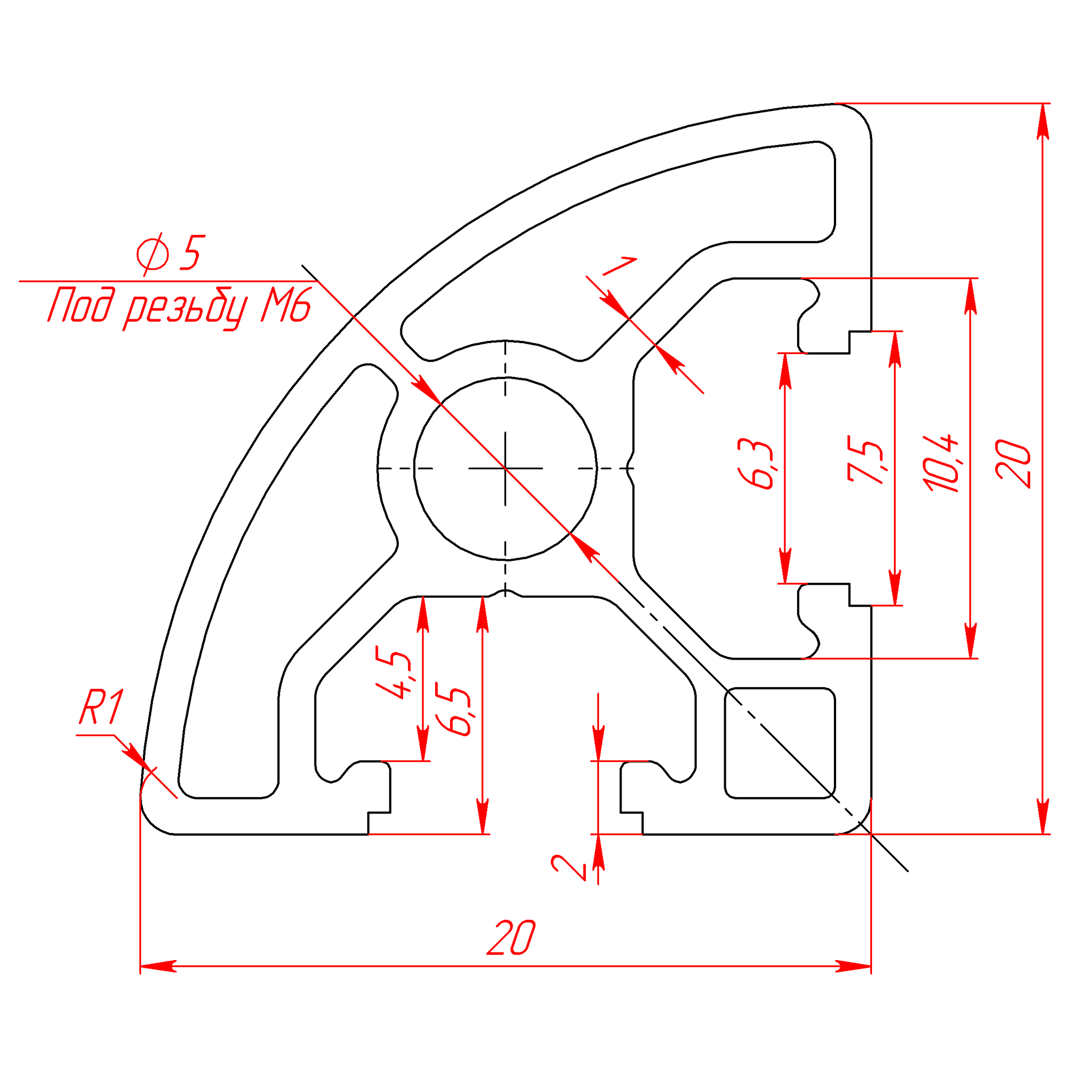

Профиль 20х20 мм, закругленный паз 6 мм чертеж
Профиль 20х20 мм паз 6 закругленный анод
Профиль закругленный 20х20 мм, паз 6 мм анодированный
Профиль 20х20 мм паз 6 мм закругленный анодированный
Профиль закругленный 20х20 мм анод
Профиль анод 20х20 мм паз 6 закругленный
Анод профиль 20х20 мм, закругленный паз 6 мм
575.00 руб. от 1 м.
( -2 % )
563.50 РУБ.
от 10 м.
( -4 % )
552.00 РУБ.
от 60 м.
( -6 % )
540.50 РУБ.
от 150 м.
( -8 % )
529.00 РУБ.
от 300 м.
( -10 % )
517.50 РУБ.
от 700 м.
( -12 % )
506.00 РУБ.
от 1300 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
5.04 м
добавить
2.5+2.5 м
добавить
Наличие OB-20R | Профиль 20х20 мм, закругленный. Паз 6 мм (Анодированный)
НА СКЛАДЕ: 0
В ПУТИ: 1700 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-20R | Профиль 20х20 мм, закругленный. Паз 6 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-20R | Профиль 20х20 мм, закругленный. Паз 6 мм (Анодированный) (3D модель профиля).STEP
Скачать
3. OB-20R | Профиль 20х20 мм, закругленный. Паз 6 мм (Анодированный) (Чертеж).PDF
Скачать

Описание

Алюминиевый профиль серии 20 с пазом 6 мм используется для создания несложных конструкций, выдерживающих средние нагрузки. Его часто используют при изготовлении выставочных стендов, легких дверей и перегородок, защитных ограждений и других изделий, а также подходит для домашних проектов. Закругленный профиль придает конструкции эстетичный и законченный вид без лишних выемок.
Алюминий известен своей долговечностью, устойчивостью к влаге, UV-излучению, химическим воздействиям и коррозии. Материал не реагирует с пресной и соленой водой, что предотвращает появление ржавчины.
  • Покрытие: анодированное в серебристый оттенок.
  • Ширина паза: 6 мм.
  • Количество пазов: 2.
  • Диаметр центрального отверстия: 5 мм под резьбу M6.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-20R
Страна производства:
 Россия
Серия профилей:
 с пазом 6 мм, серия 20
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 0.29
Площадь сечения, см2:
 1,08
Момент инерции, Ix(см4):
 0.28
Момент инерции, Iy(см4):
 0.48
Момент сопротивления, WX (см3):
 0.28
Момент сопротивления, WY (см3):
 0.48
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-20R

Схемы крепления балки и тип нагрузки

Шарнирно опертая
с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равно
распределенной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная
с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемленная
с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемленная с равно
распределенной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равно
распределенной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой

Возможные замены или аналоги для арт. OB-20R:

OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия) OB-20R-BP | Профиль 20х20 мм, закругленный. Паз 6 мм (Без покрытия)
475.00 руб./м.

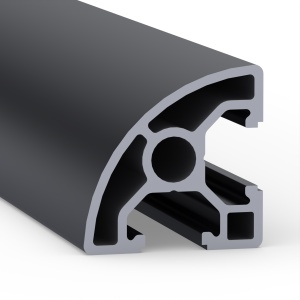

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL9005 | Профиль 20х20 мм, закругленный. Паз 6 мм (Черный) OB-20R-RAL9005 | Профиль 20х20 мм, закругленный. Паз 6 мм (Черный)
475.00 руб./м.
 ⓘ - в наличии ≈ 0 м. OB-20R-RAL3020 | Профиль 20х20 мм, закругленный. Паз 6 мм (Красный) OB-20R-RAL3020 | Профиль 20х20 мм, закругленный. Паз 6 мм (Красный)
475.00 руб./м.

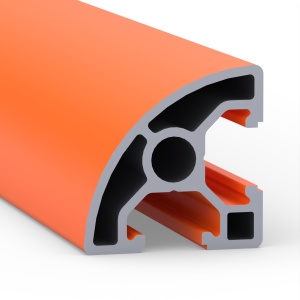

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL2004 | Профиль 20х20 мм, закругленный. Паз 6 мм (Оранжевый) OB-20R-RAL2004 | Профиль 20х20 мм, закругленный. Паз 6 мм (Оранжевый)
475.00 руб./м.

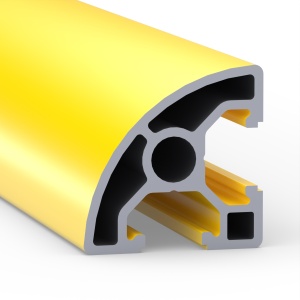

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL1021 | Профиль 20х20 мм, закругленный. Паз 6 мм (Желтый) OB-20R-RAL1021 | Профиль 20х20 мм, закругленный. Паз 6 мм (Желтый)
475.00 руб./м.

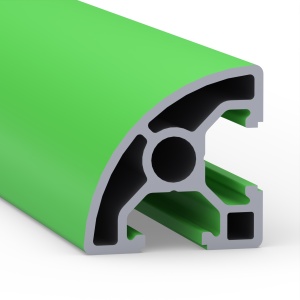

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL6018 | Профиль 20х20 мм, закругленный. Паз 6 мм (Светло-зеленый) OB-20R-RAL6018 | Профиль 20х20 мм, закругленный. Паз 6 мм (Светло-зеленый)
475.00 руб./м.

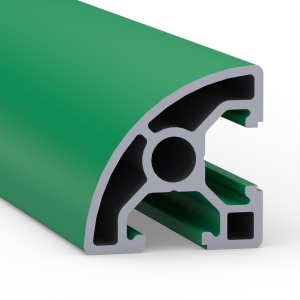

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL6005 | Профиль 20х20 мм, закругленный. Паз 6 мм (Темно-зеленый) OB-20R-RAL6005 | Профиль 20х20 мм, закругленный. Паз 6 мм (Темно-зеленый)
475.00 руб./м.
 ⓘ - в наличии ≈ 0 м. OB-20R-RAL5015 | Профиль 20х20 мм, закругленный. Паз 6 мм (Голубой) OB-20R-RAL5015 | Профиль 20х20 мм, закругленный. Паз 6 мм (Голубой)
475.00 руб./м.
 ⓘ - в наличии ≈ 0 м. OB-20R-RAL5005 | Профиль 20х20 мм, закругленный. Паз 6 мм (Синий) OB-20R-RAL5005 | Профиль 20х20 мм, закругленный. Паз 6 мм (Синий)
475.00 руб./м.

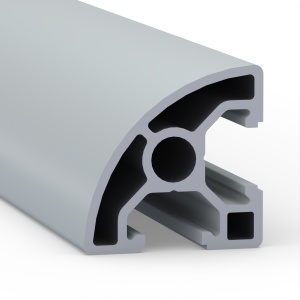

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL7035 | Профиль 20х20 мм, закругленный. Паз 6 мм (Светло-серый) OB-20R-RAL7035 | Профиль 20х20 мм, закругленный. Паз 6 мм (Светло-серый)
475.00 руб./м.

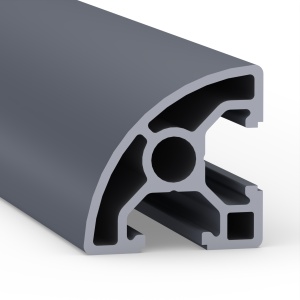

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL7024 | Профиль 20х20 мм, закругленный. Паз 6 мм (Темно-серый) OB-20R-RAL7024 | Профиль 20х20 мм, закругленный. Паз 6 мм (Темно-серый)
475.00 руб./м.

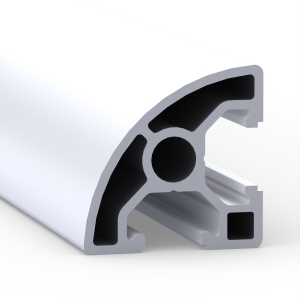

 ⓘ - в наличии ≈ 0 м. OB-20R-RAL9003 | Профиль 20х20 мм, закругленный. Паз 6 мм (Белый) OB-20R-RAL9003 | Профиль 20х20 мм, закругленный. Паз 6 мм (Белый)
