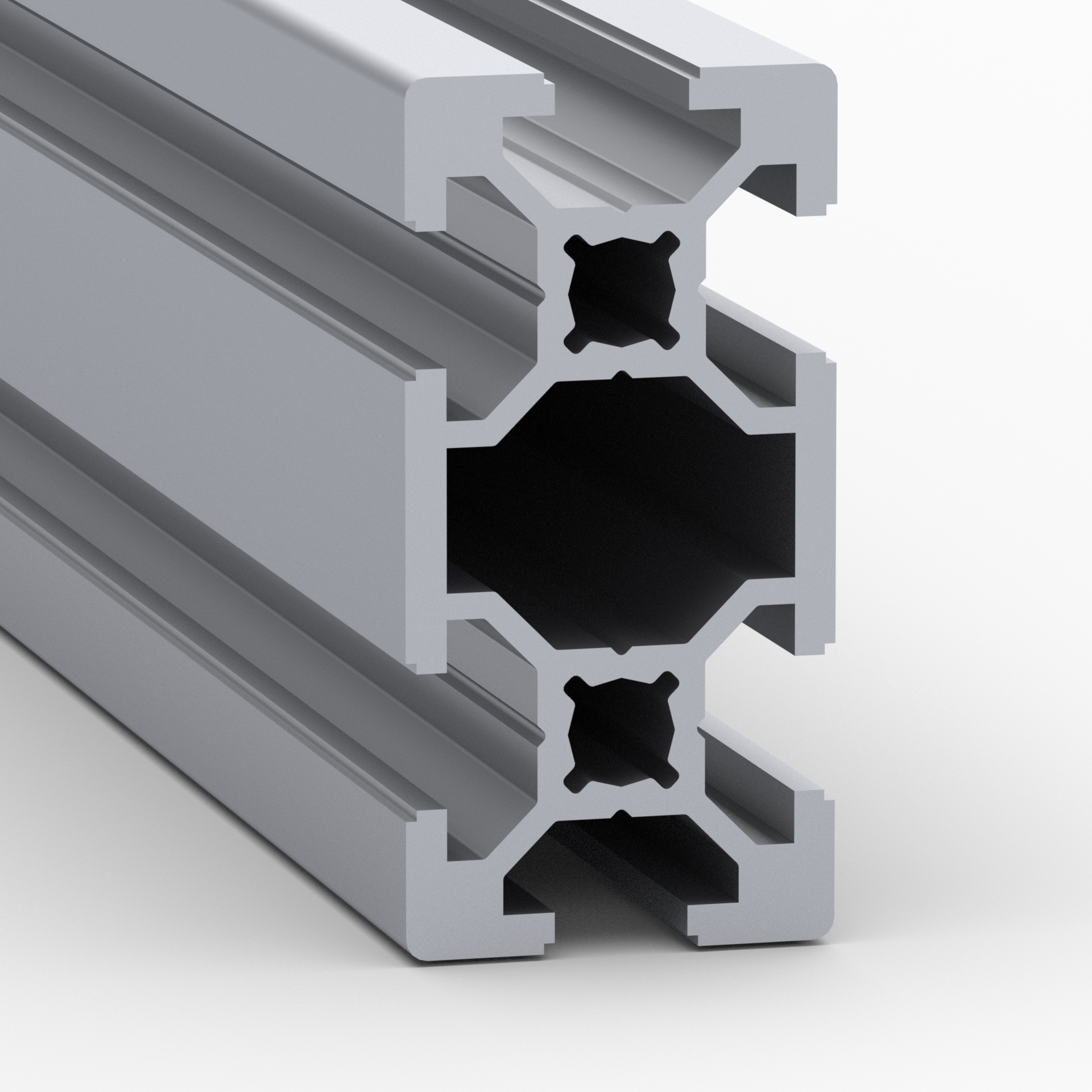

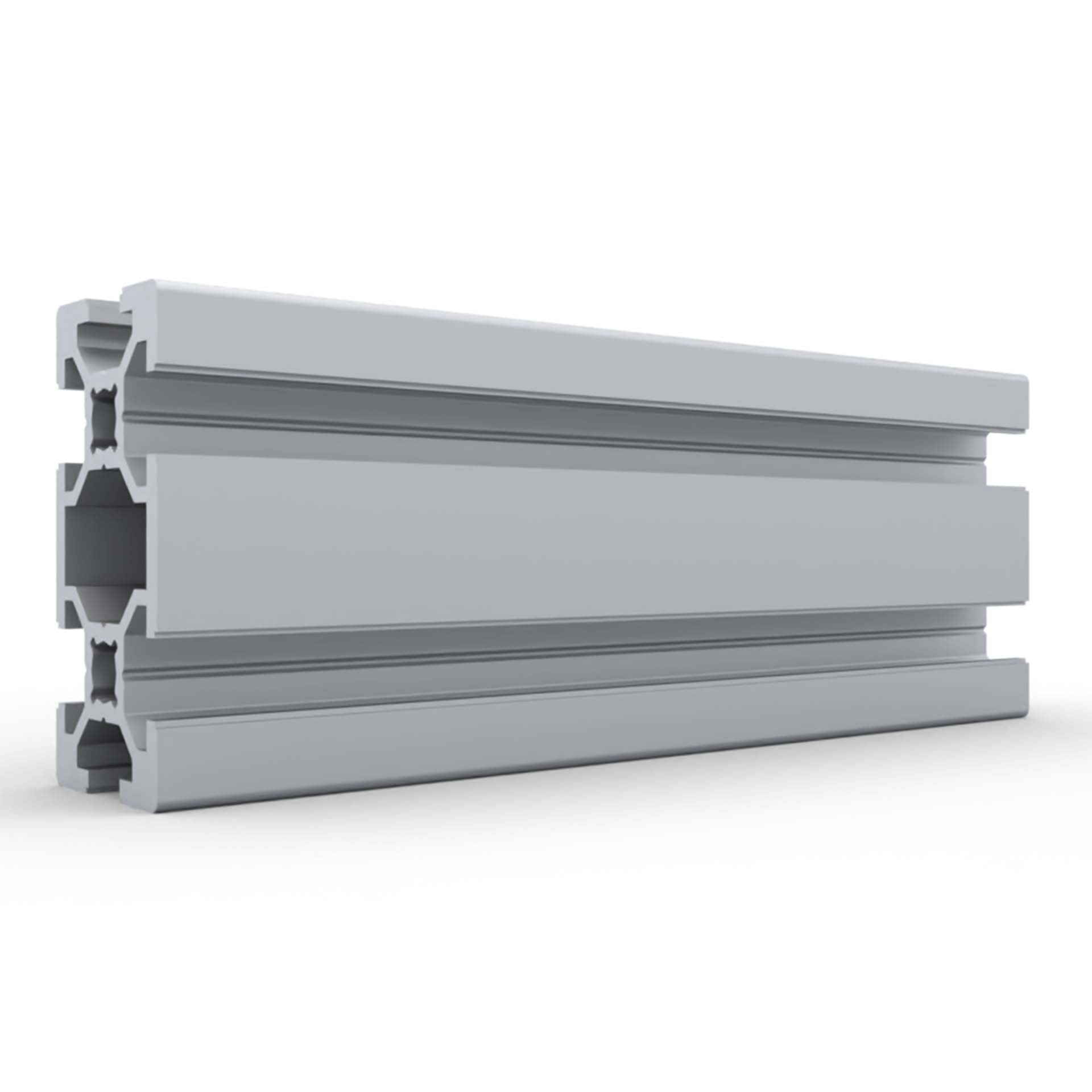

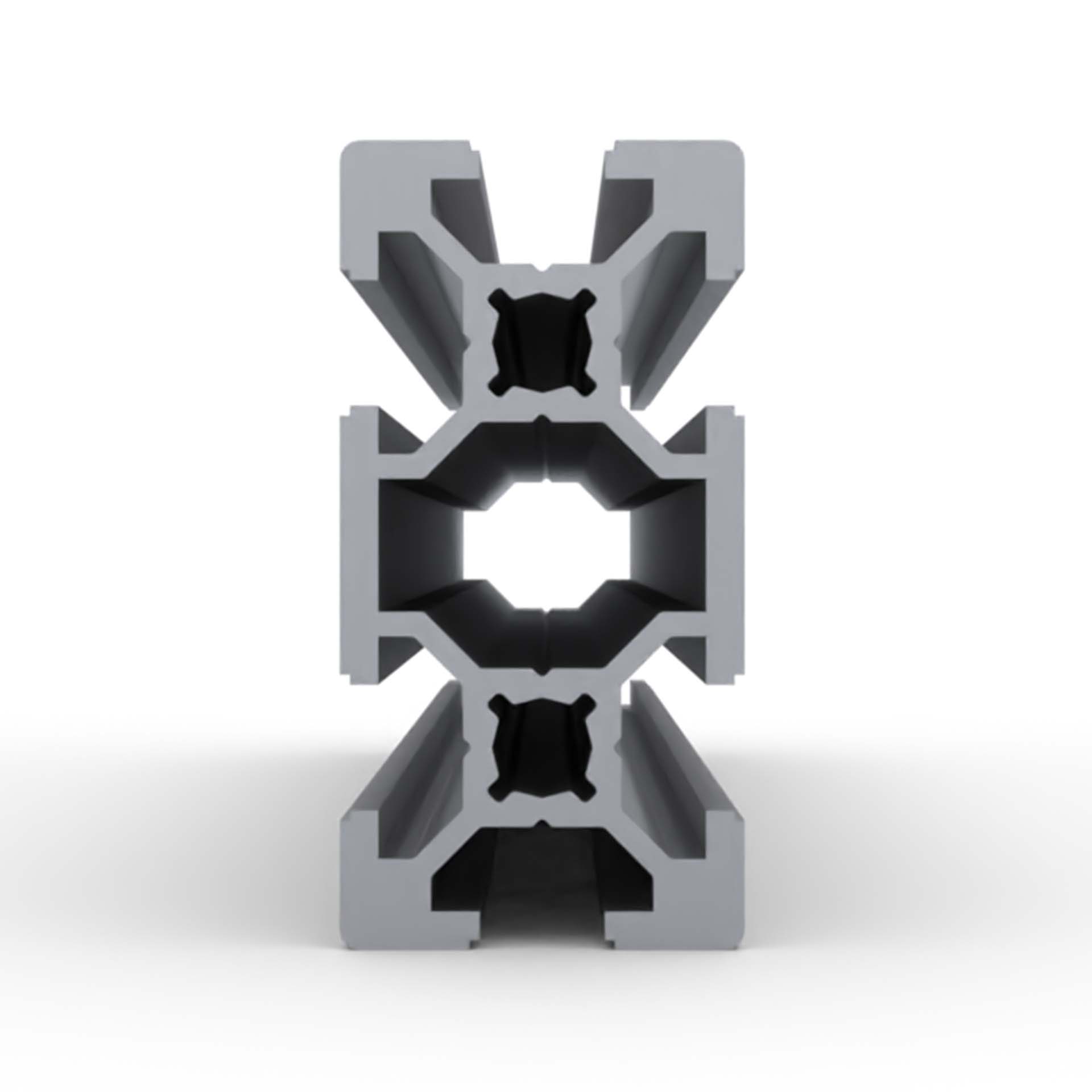

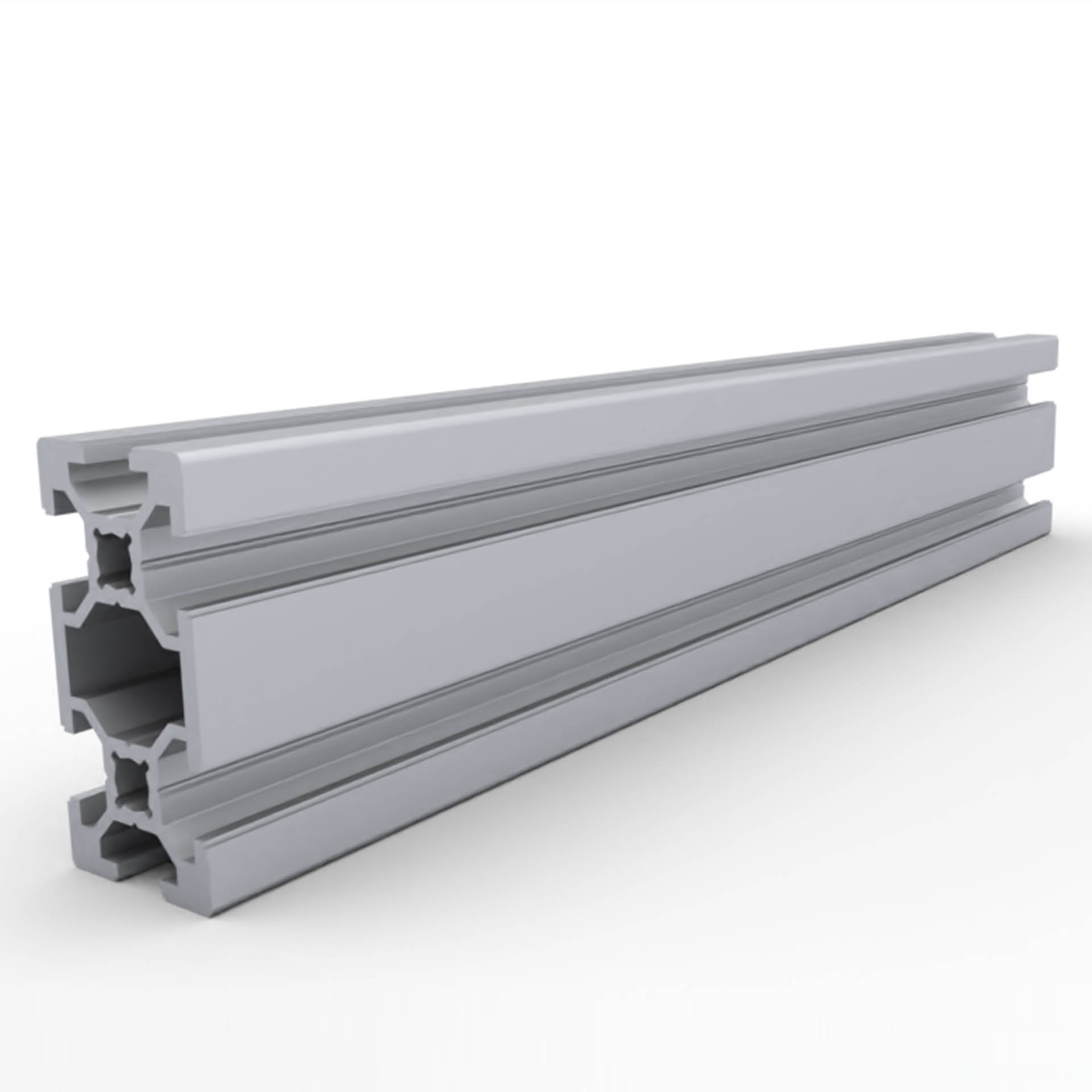

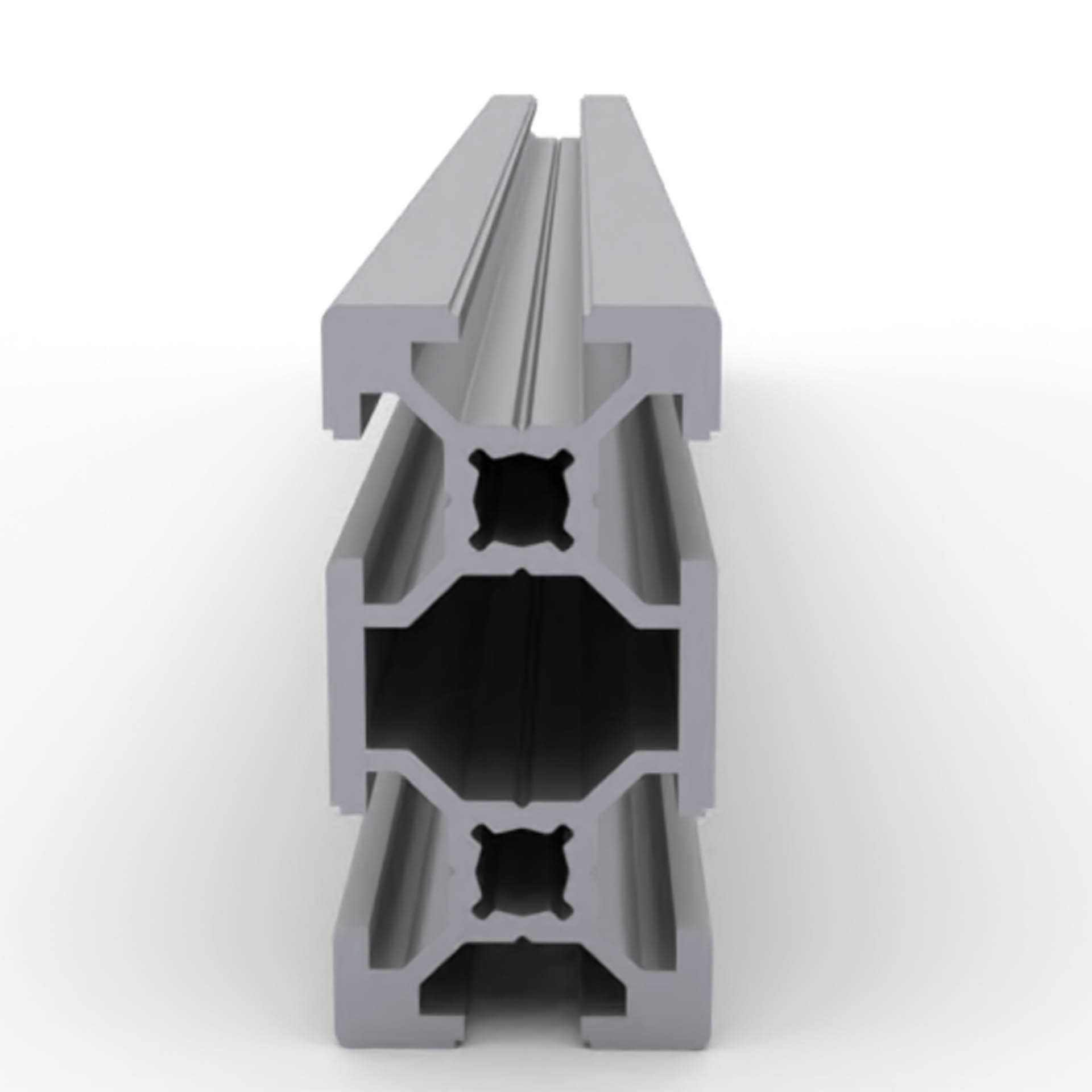

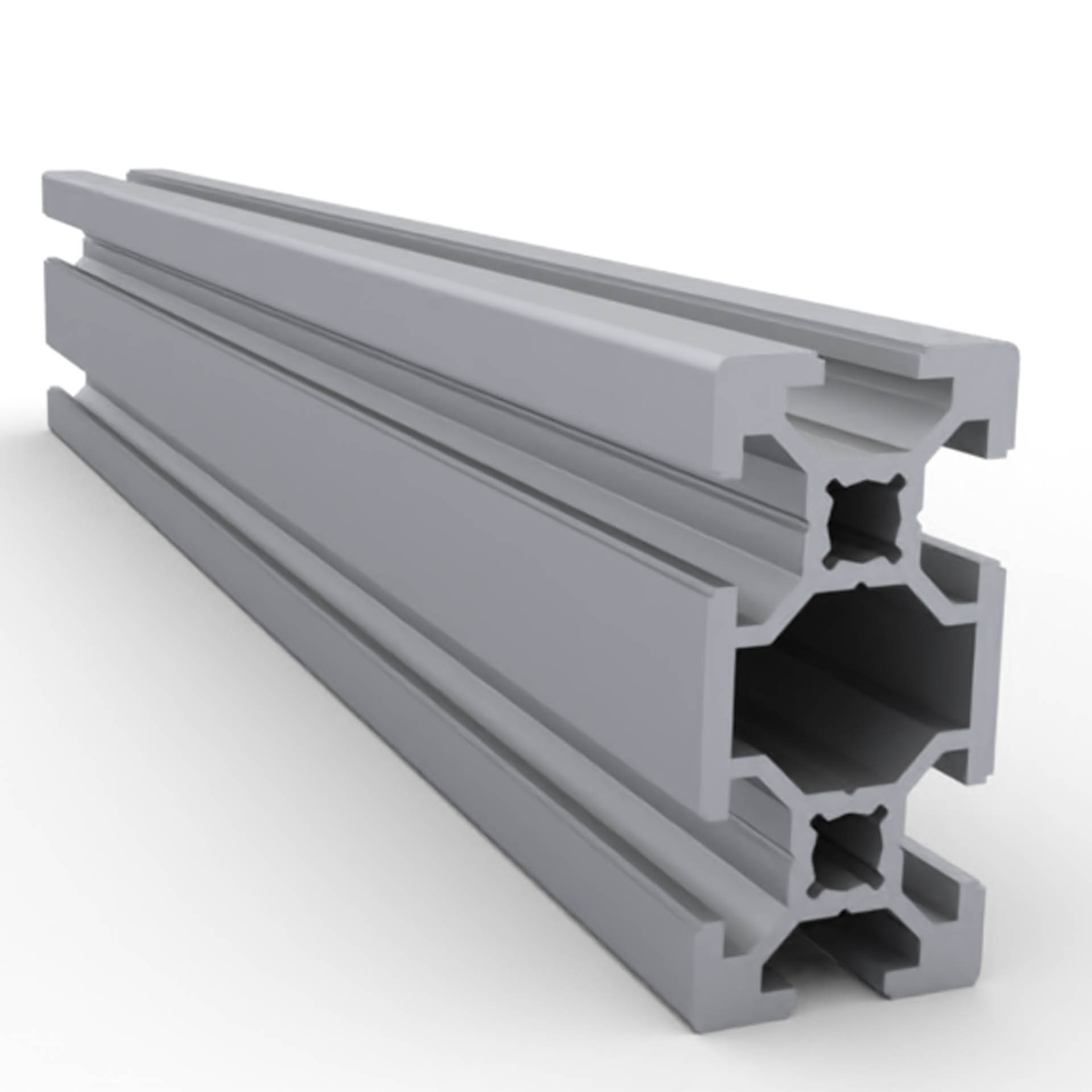

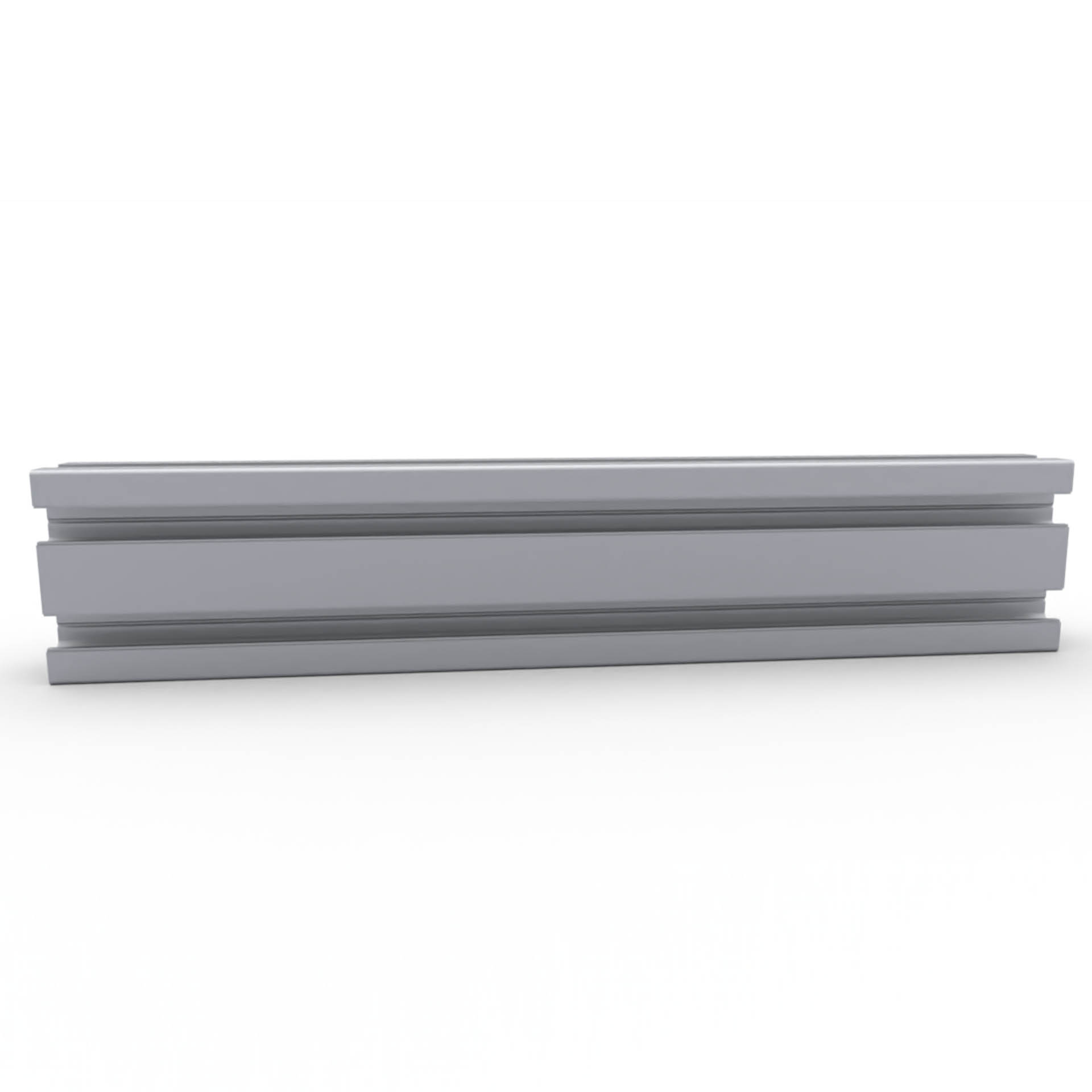

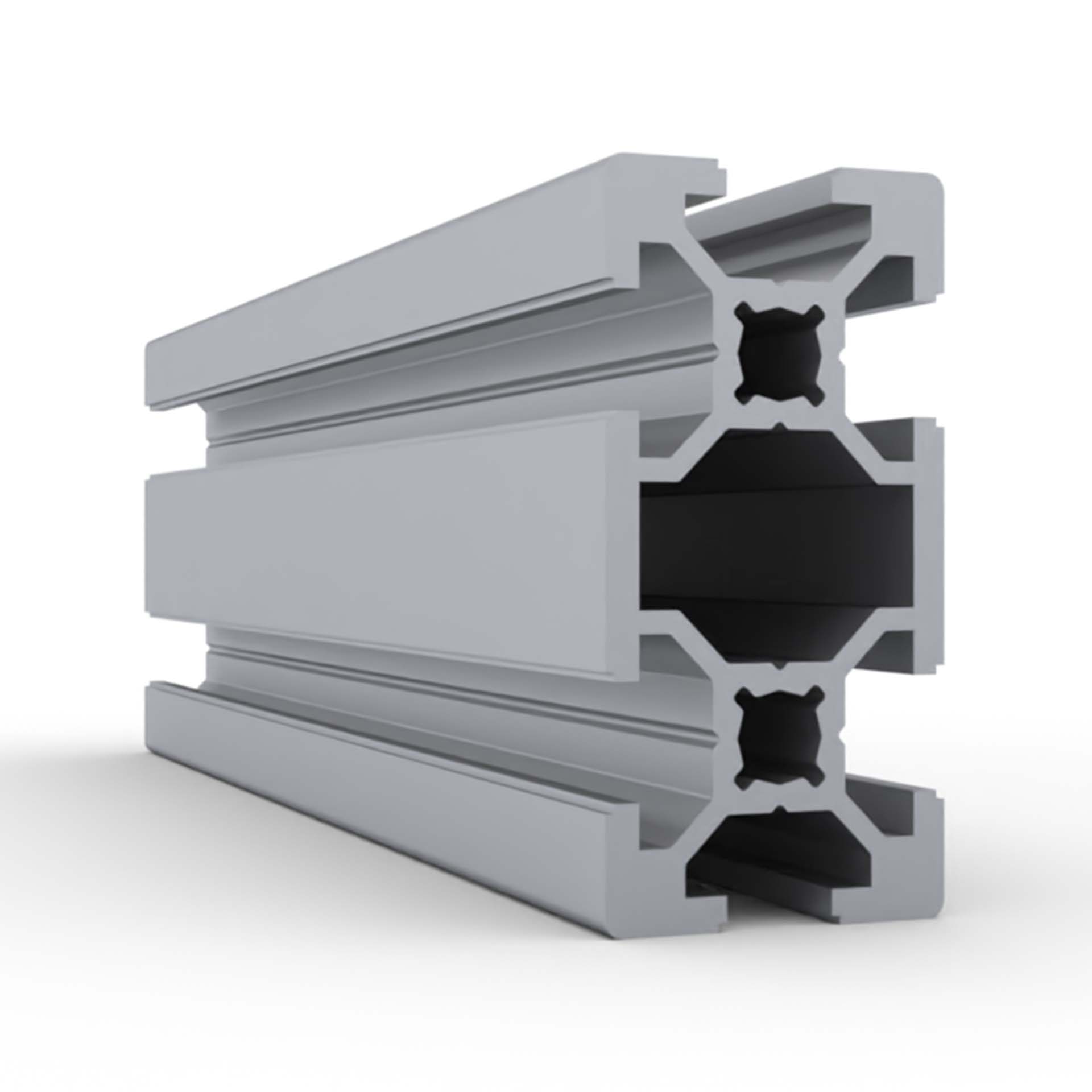

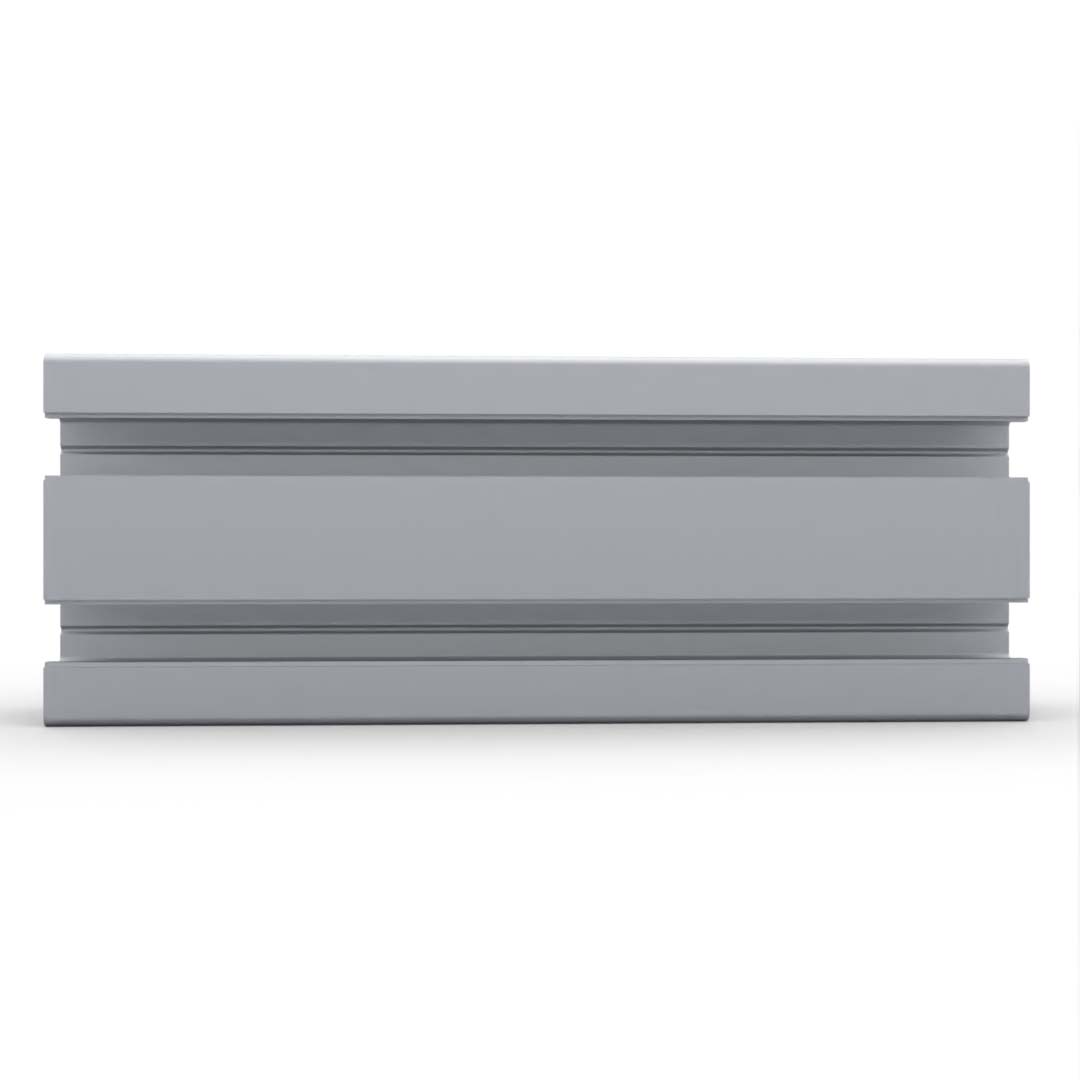

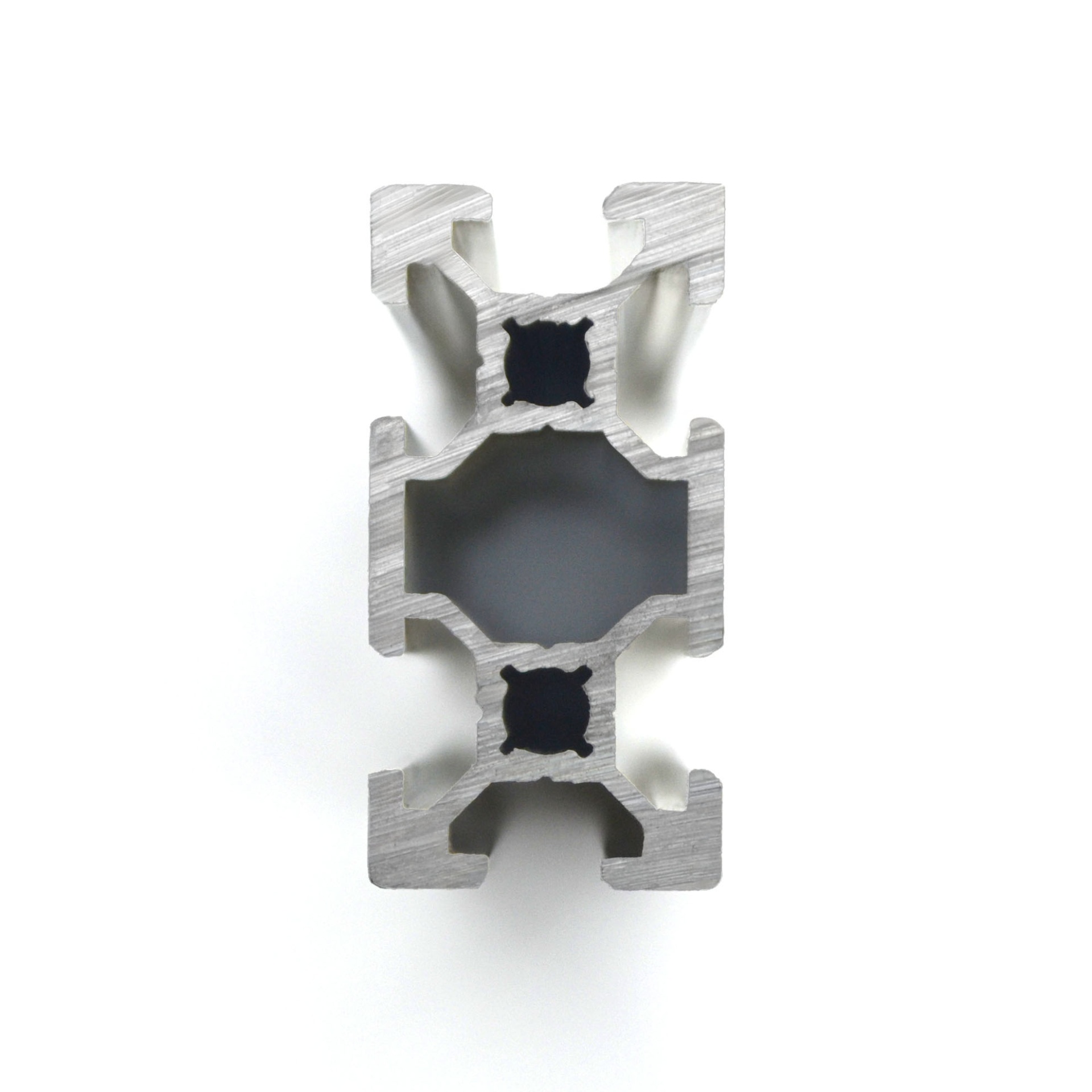

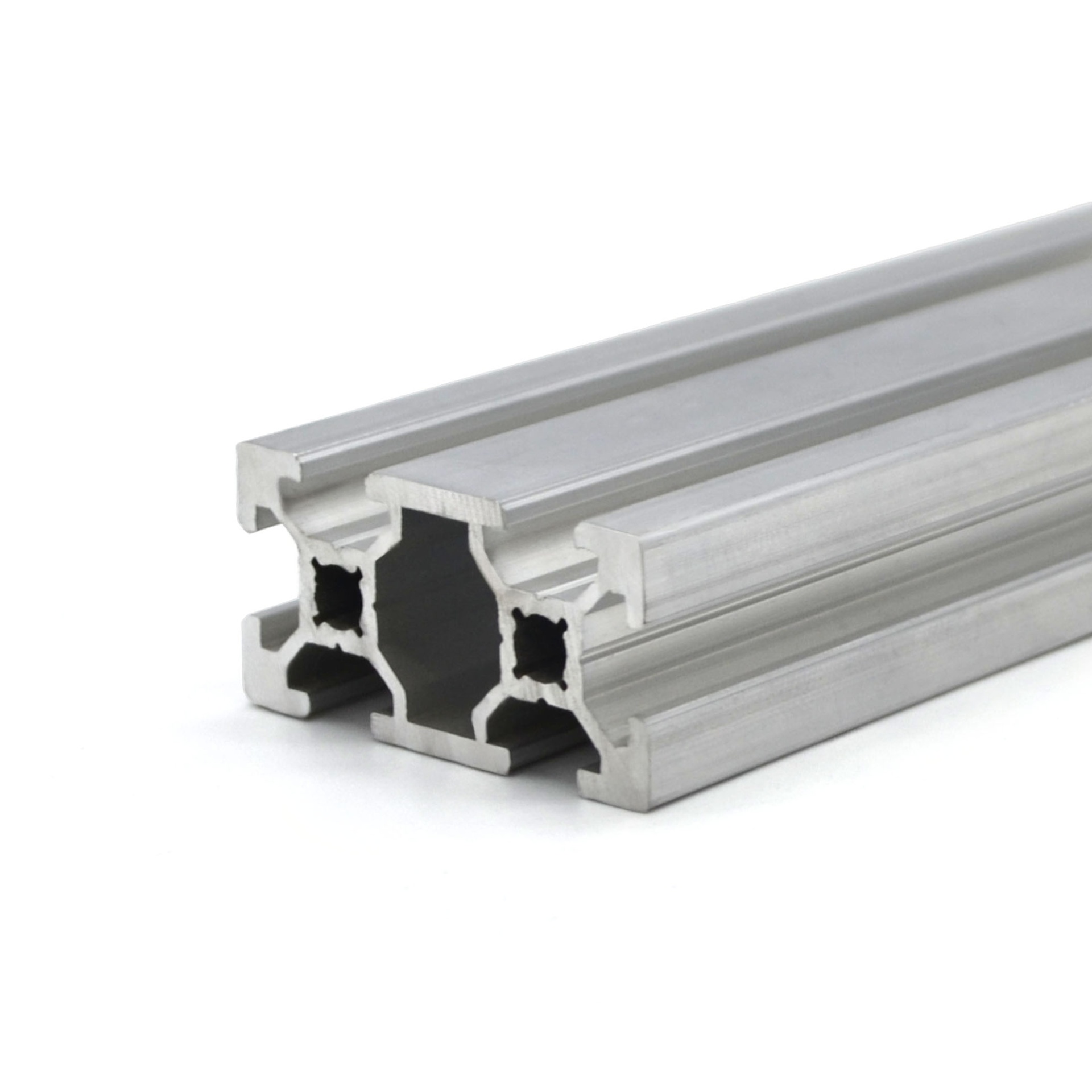

Конструкционный профиль 20х40 без покрытия

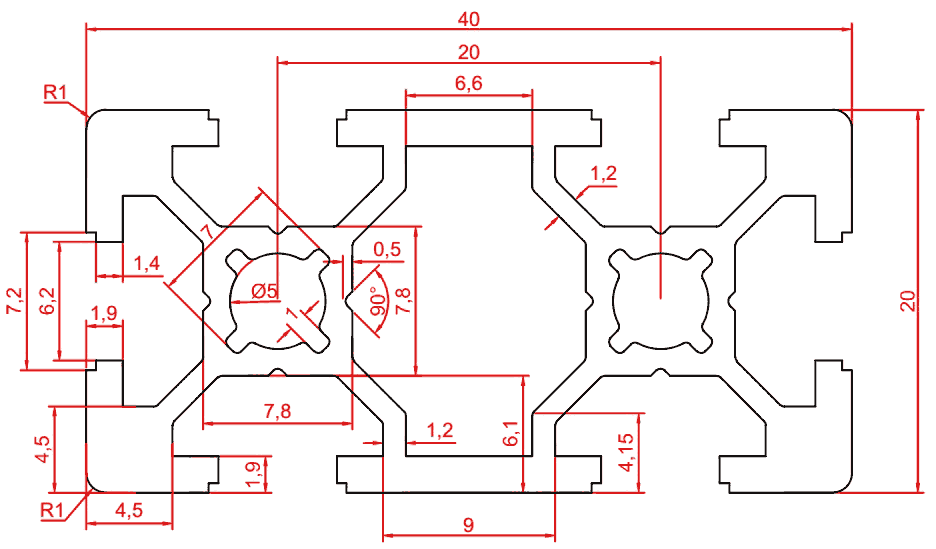

Чертеж алюминиевого станочного профиля 20х40 без покрытия

725.00 руб. от 1 м.

( -2 % )	710.50 РУБ.	от 5 м.
( -3 % )	703.25 РУБ.	от 20 м.
( -5 % )	688.75 РУБ.	от 50 м.
( -8 % )	667.00 РУБ.	от 100 м.
( -10 % )	652.50 РУБ.	от 300 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 2000 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-2040-BP ): 35 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 1005 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1м.

Загрузить:

- Чертеж (OB-2040.dxf)

- 3D модель (OB-2040.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-2040-BP
Длина профиля(макс), мм:	5040 и 3040
Дробеструйная обработка:	Нет
Профили:	20х20, 20х40, 20х80
Ширина паза, мм:	6
Аналог Bosch Rexroth Group:	3842992891
Аналог Item:	0.0.370.04
Аналог MayTec:	20x40 6H LP (1.10.020040LP.60)
Аналог Kanya:	D01–7
Материал:	AlMgSi 6063 Т66
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	0.755
Площадь сечения, см2:	2.784
Момент инерции, Ix(см4):	1.26
Момент инерции, Iy(см4):	4.72
Момент сопротивления, WX (см3):	1,26
Момент сопротивления, WY (см3):	2,36
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
