Name: PRP-60160.15-160 | Переходная пластина, портальная
Brand: RSI
SKU: PRP-60160.15-160
Availability: InStock

PRP-60160.15-160 | Переходная пластина, портальная изображение 0

PRP-60160.15-160 | Переходная пластина, портальная изображение 1

PRP-60160.15-160 | Переходная пластина, портальная изображение 2

PRP-60160.15-160 | Переходная пластина, портальная изображение 3

PRP-60160.15-160 | Переходная пластина, портальная изображение 4

PRP-60160.15-160 | Переходная пластина, портальная изображение 5

PRP-60160.15-160 | Переходная пластина, портальная изображение 6

PRP-60160.15-160 | Переходная пластина, портальная изображение 7

PRP-60160.15-160 | Переходная пластина, портальная изображение 8

PRP-60160.15-160 | Переходная пластина, портальная изображение 9

PRP-60160.15-160 | Переходная пластина, портальная изображение 10

PRP-60160.15-160 | Переходная пластина, портальная изображение 11

PRP-60160.15-160 | Переходная пластина, портальная изображение 12

PRP-60160.15-160 | Переходная пластина, портальная изображение 13

7 048.00 руб. от 1 шт

от 2 шт 6 907.04 ₽ −2%

от 3 шт 6 695.60 ₽ −5%

от 7 шт 6 484.16 ₽ −8%

от 15 шт 6 343.20 ₽ −10%

от 16 шт 6 202.24 ₽ −12%

от 25 шт 5 990.80 ₽ −15%

На складе 620 шт

Добавить

Файлы для скачивания

3D-Модель · STEP

Скачать

PRP-60160.15-160 | Переходная пластина, портальная (3D-Модель).STEP

3D-Модель · архив ZIP

СкачатьАрхив ZIP

PRP-60160.15-160 | Переходная пластина, портальная (3D-Модель).ZIP

Чертеж · PDF

Скачать

PRP-60160.15-160 | Переходная пластина, портальная (Чертеж).PDF

Описание

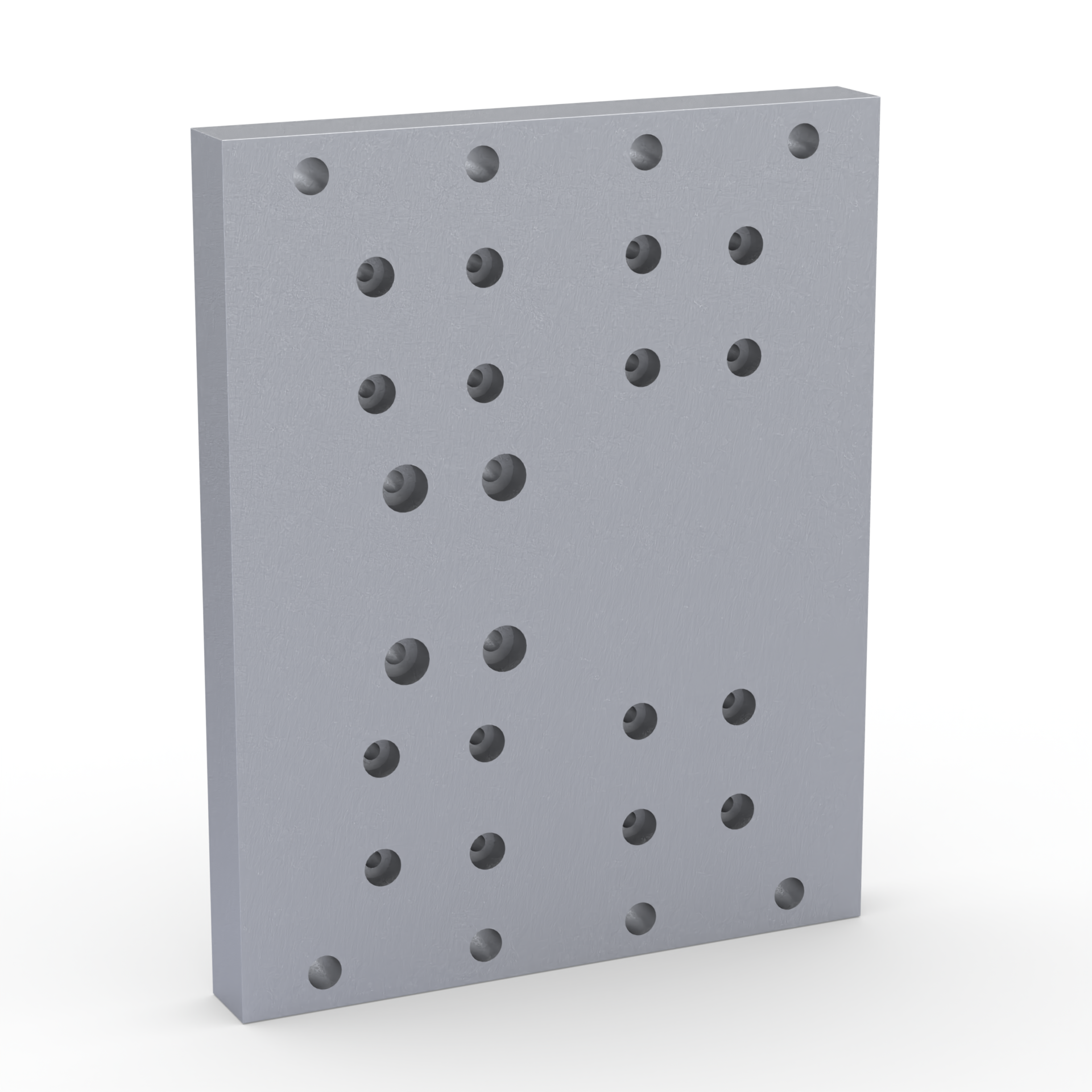

Портальная пластина PRP 60160.15-160 (200 × 160 × 18 мм)

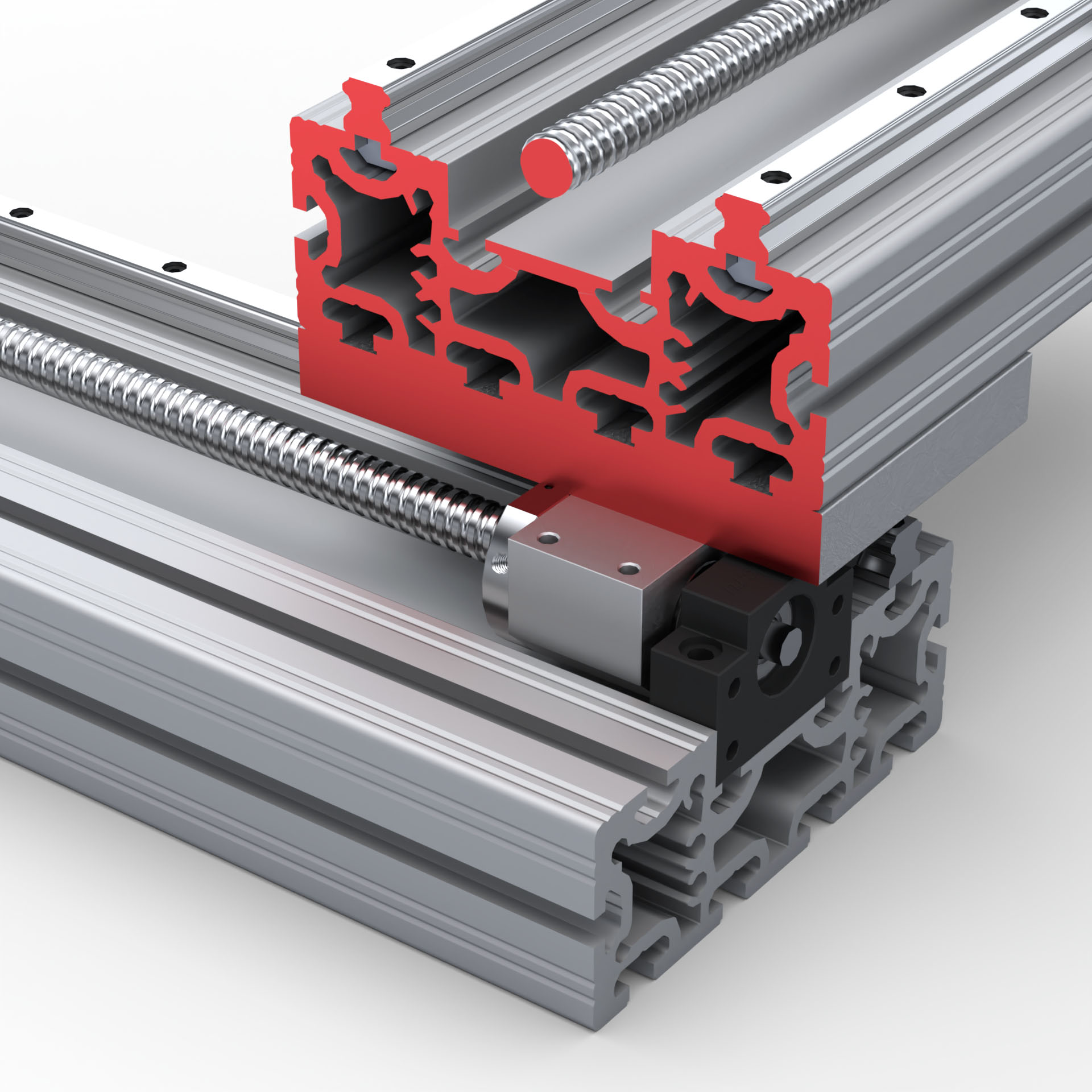

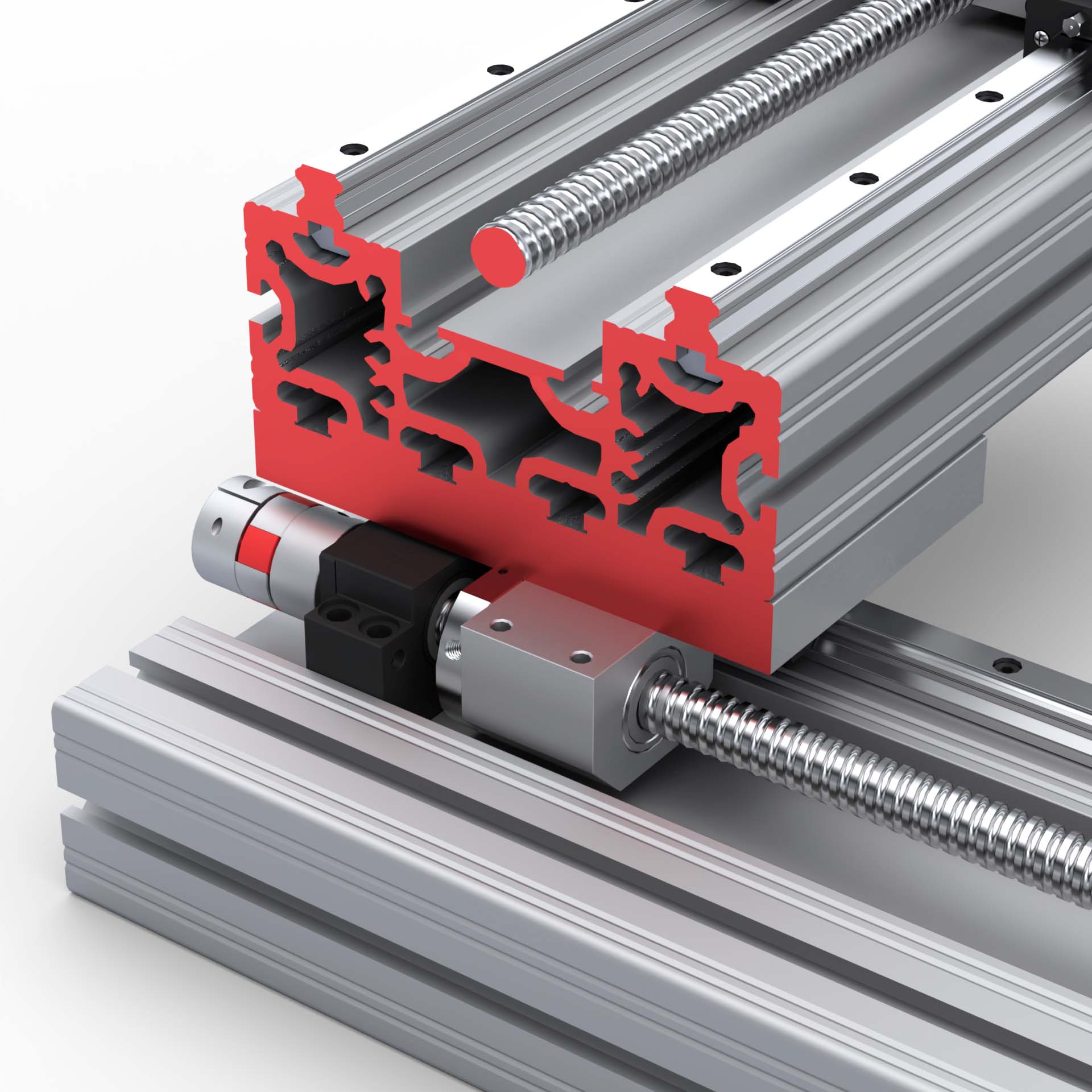

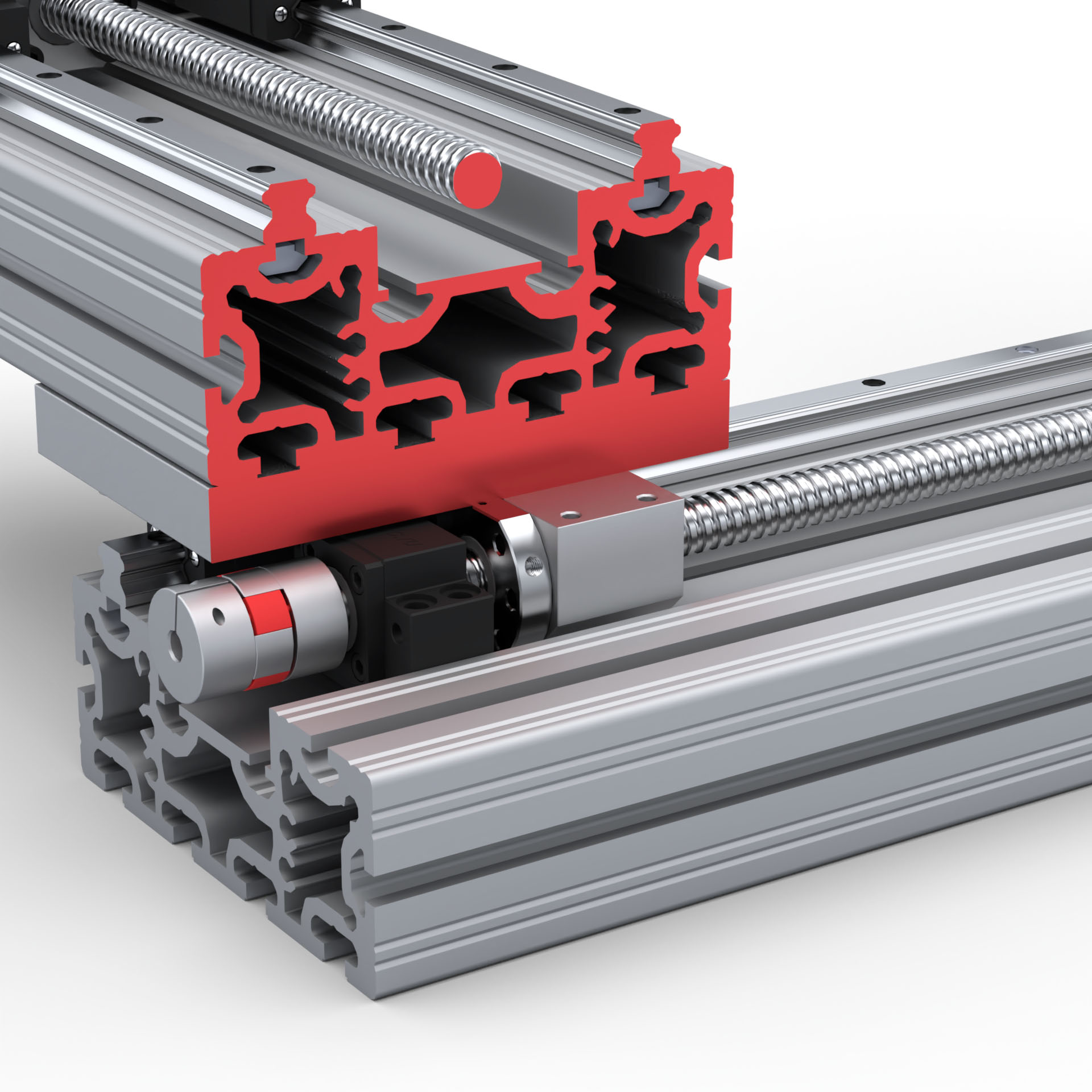

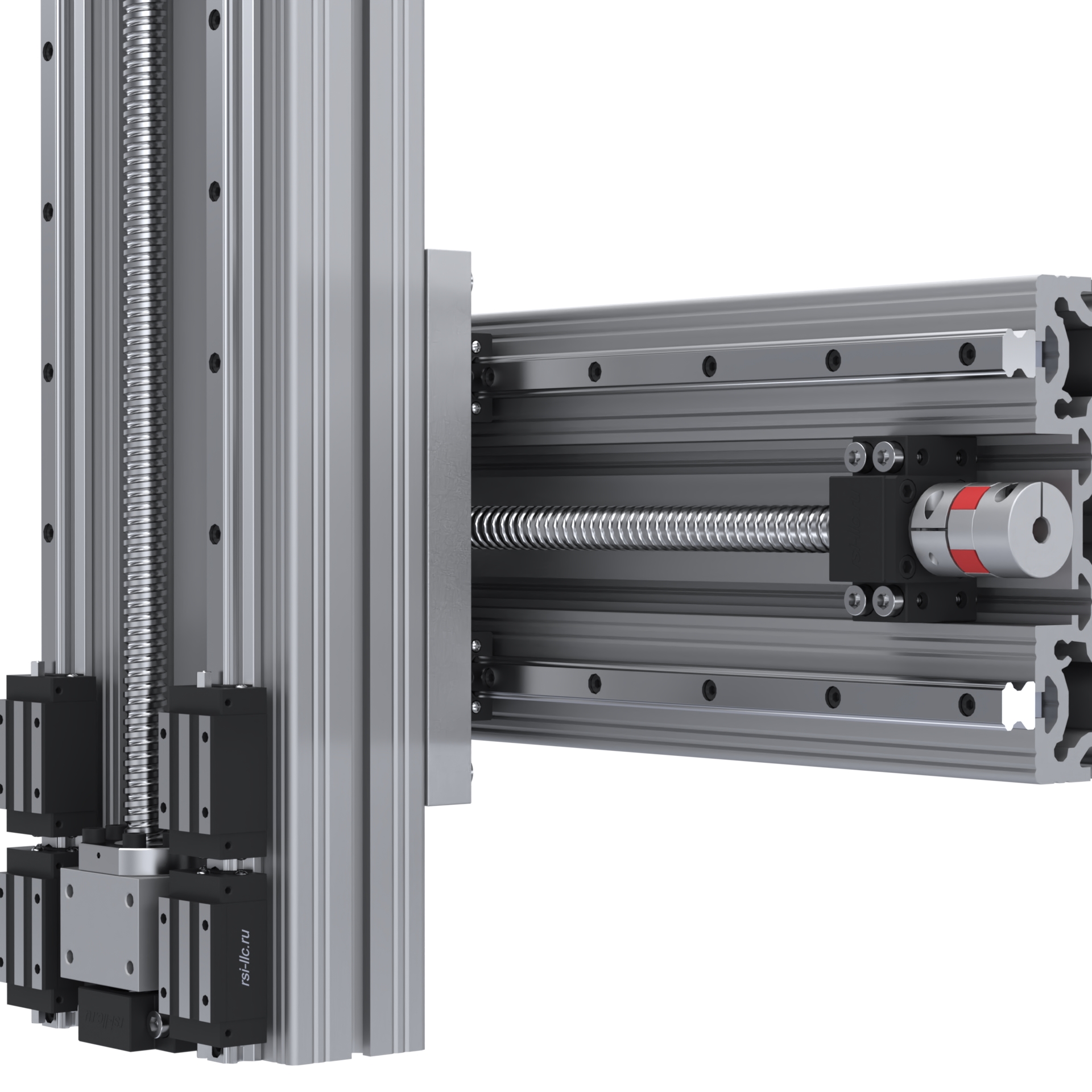

Соединительный узел для станков ЧПУ, предназначенный для сборки линейных направляющих с осью Z/шпинделем/лазерной головой и т.п.

Плоскостность, прямолинейность и параллельность, поверхностей соответствует степени точности 10 согласно ГОСТ 24643-81 (ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ ЧИСЛОВЫЕ ЗНАЧЕНИЯ)

Технические характеристики:

Материал:Алюминиевый сплав АД31Т1

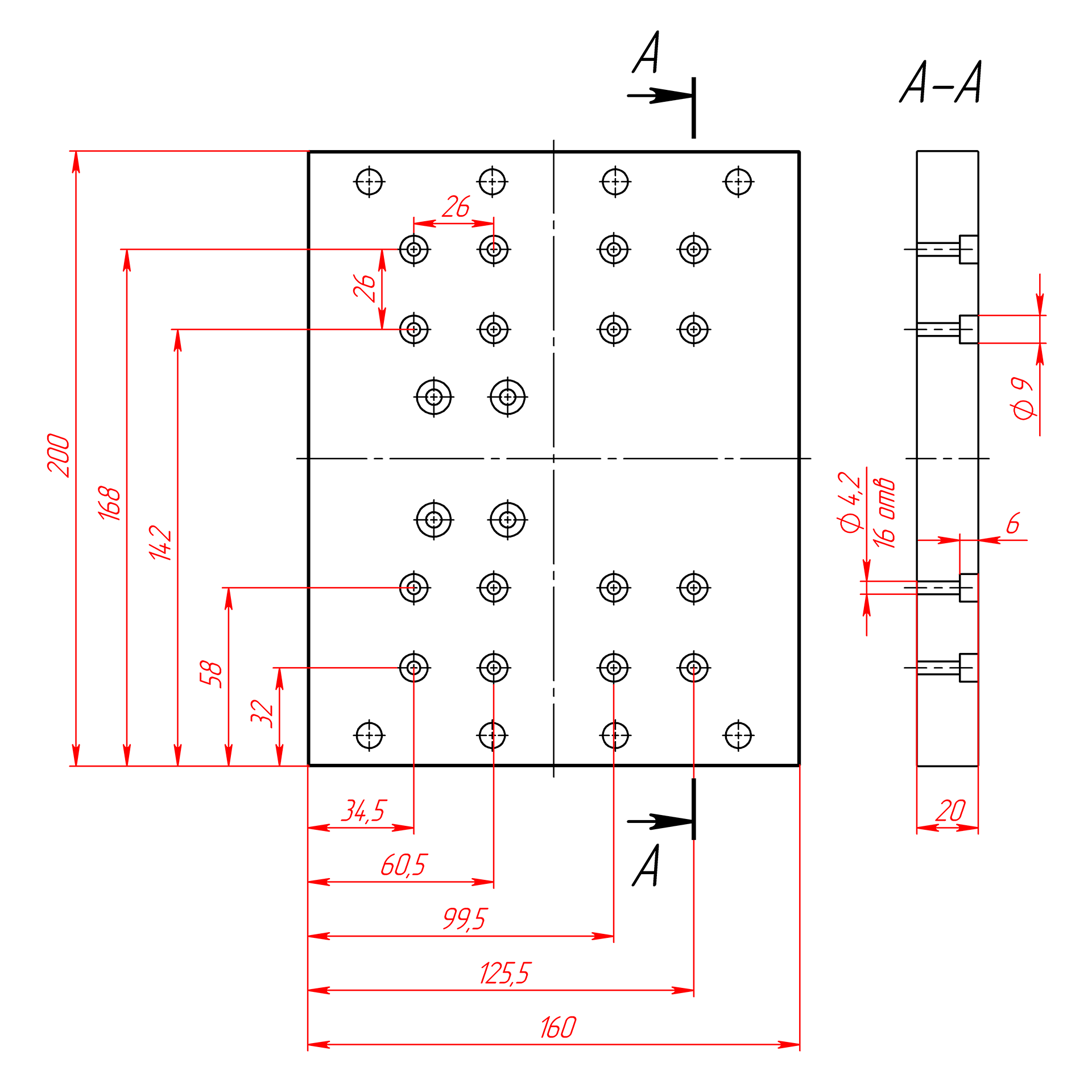

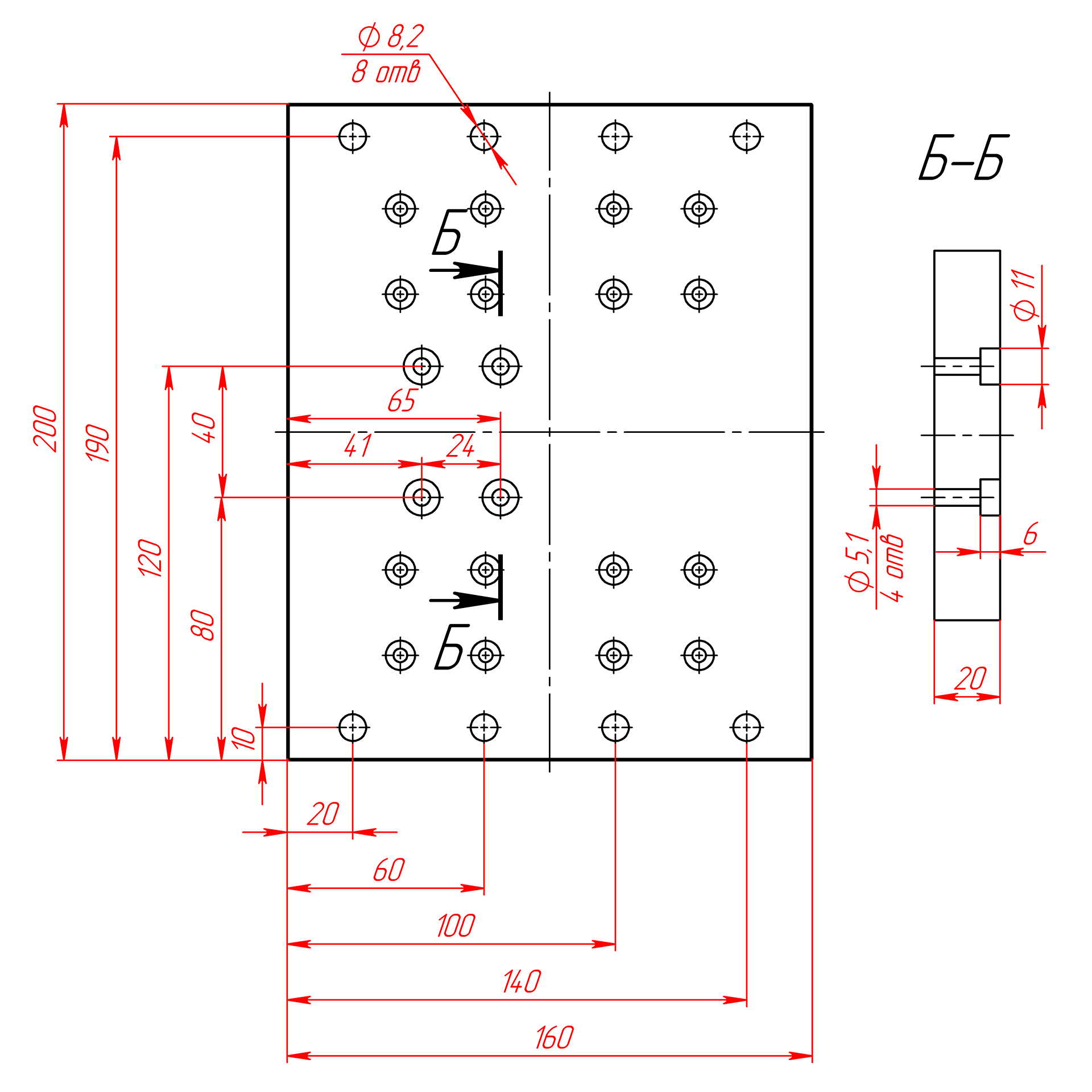

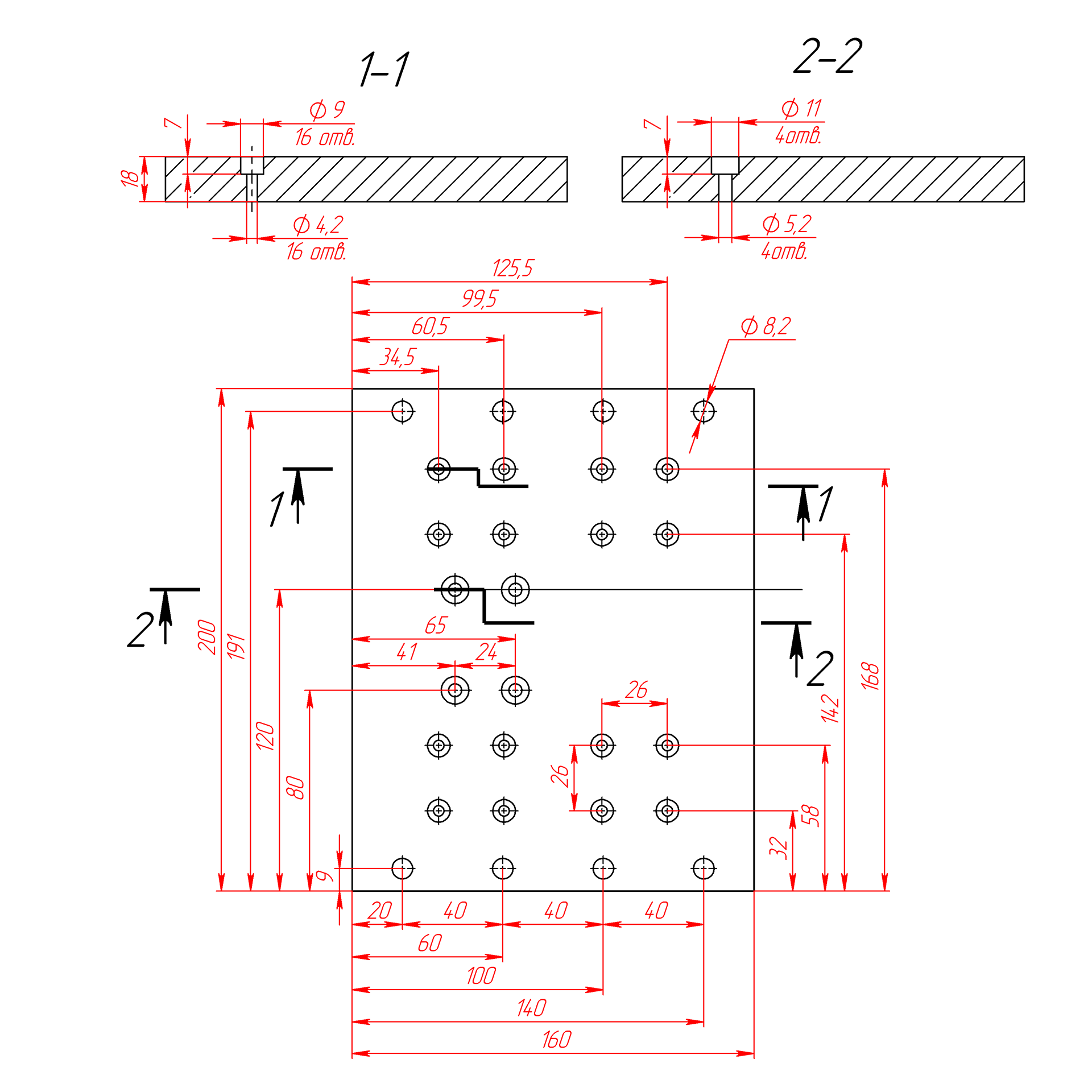

Габариты: 200 × 160 × 18 мм.

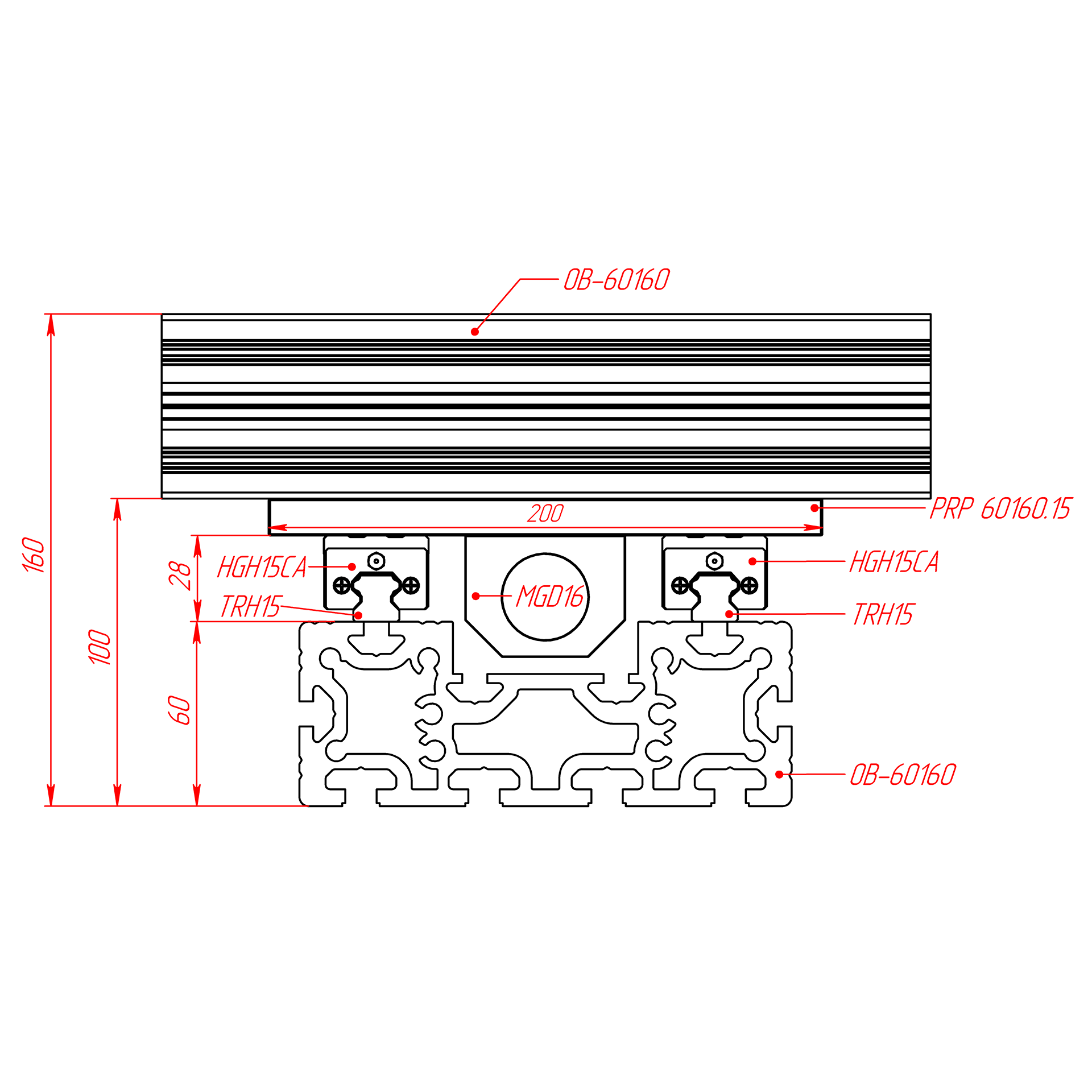

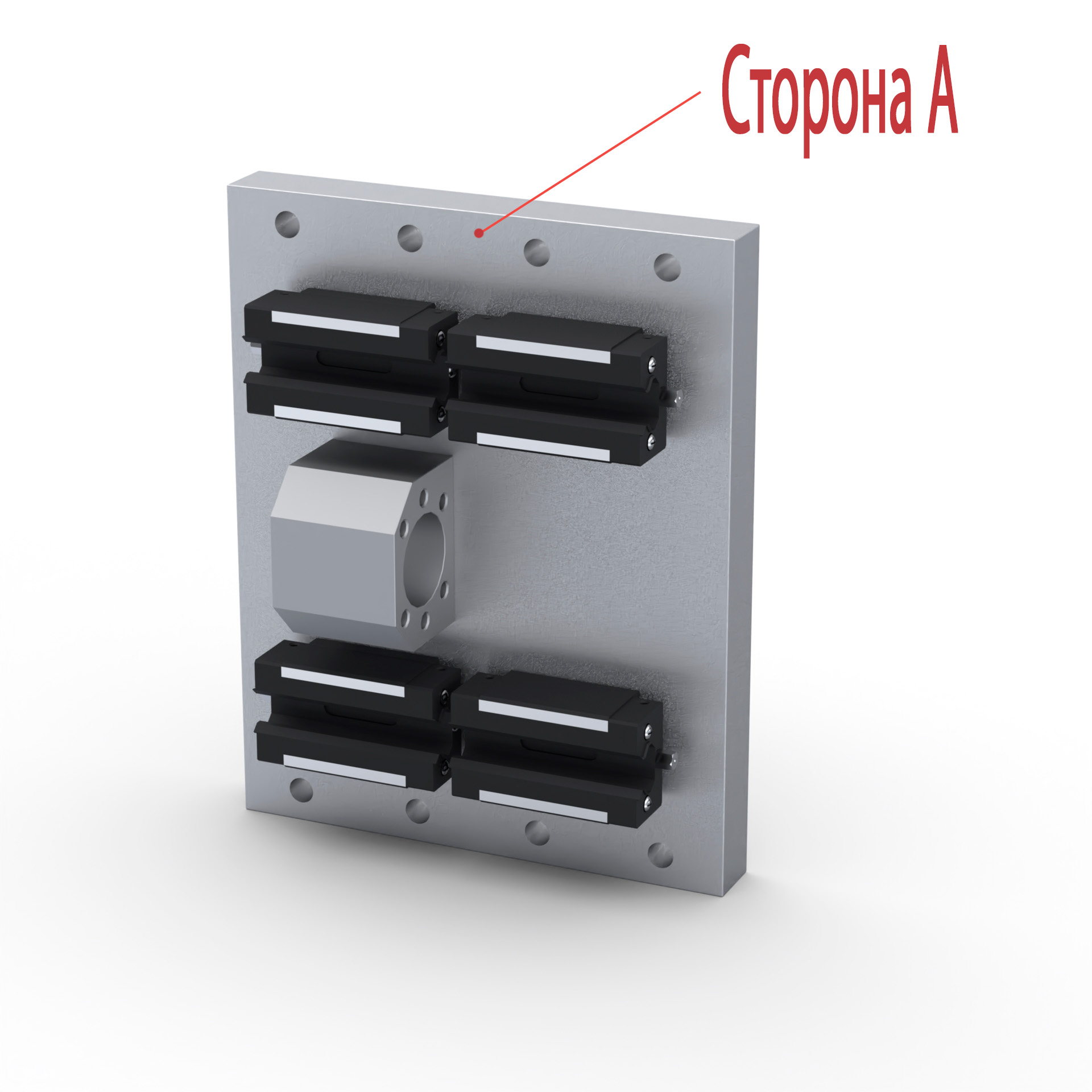

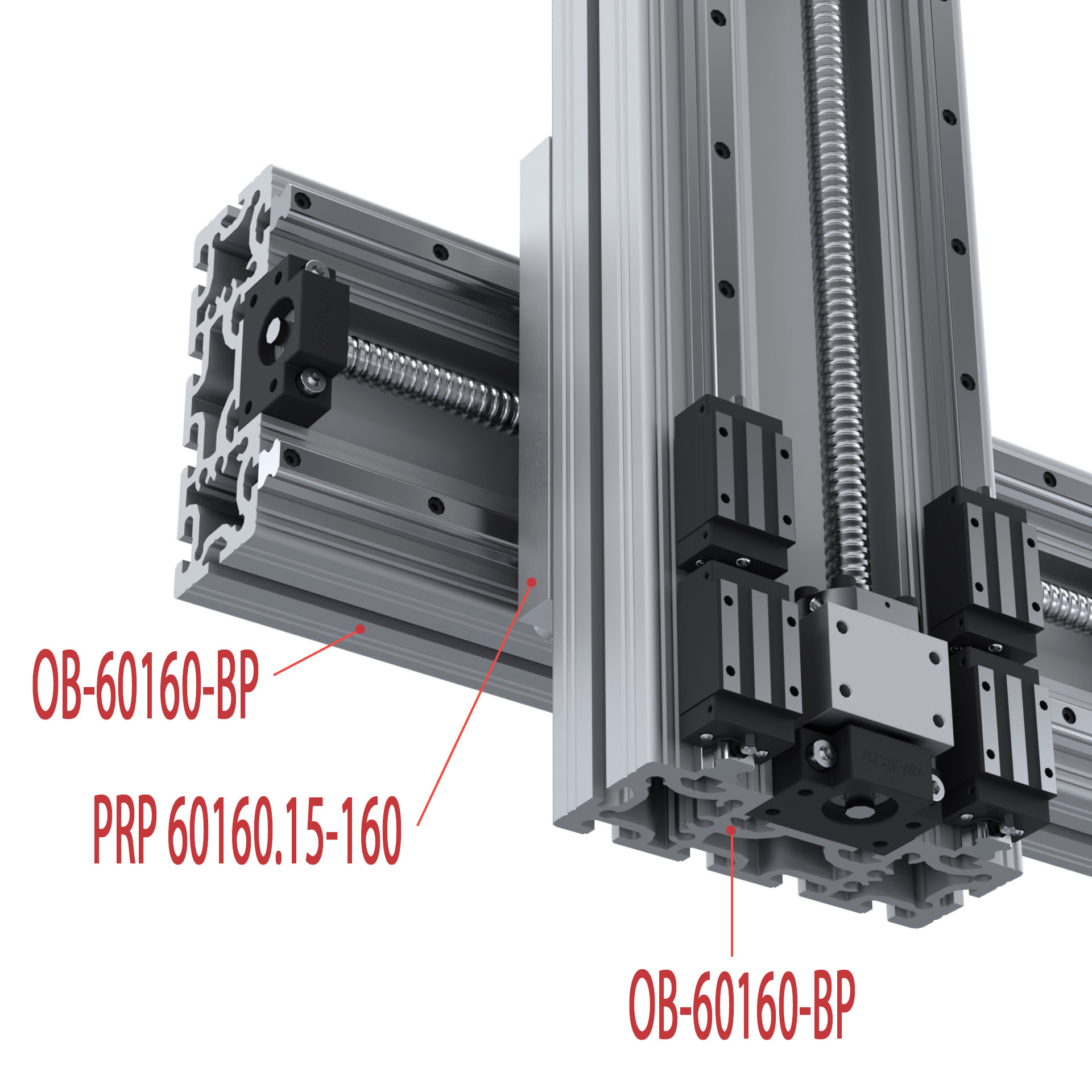

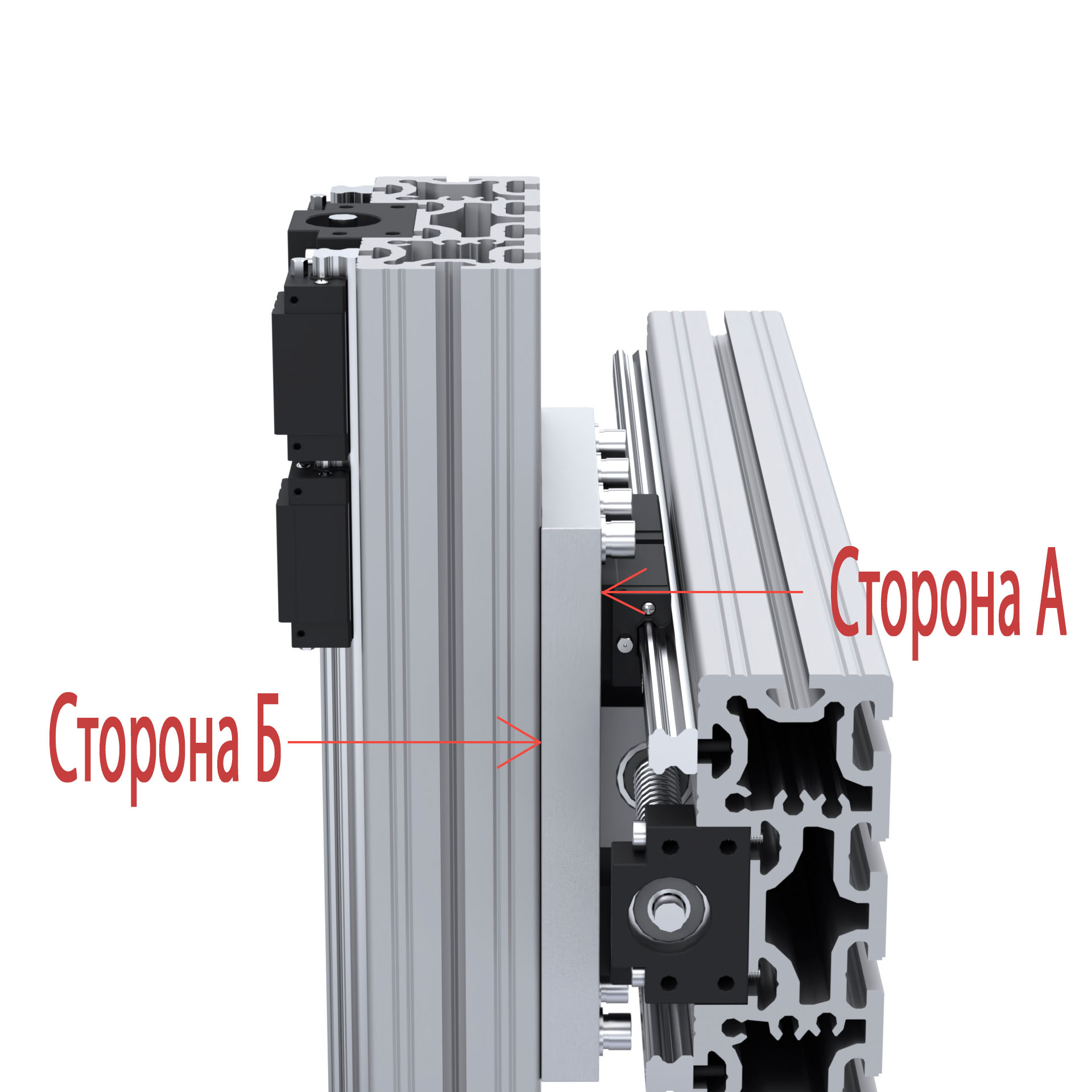

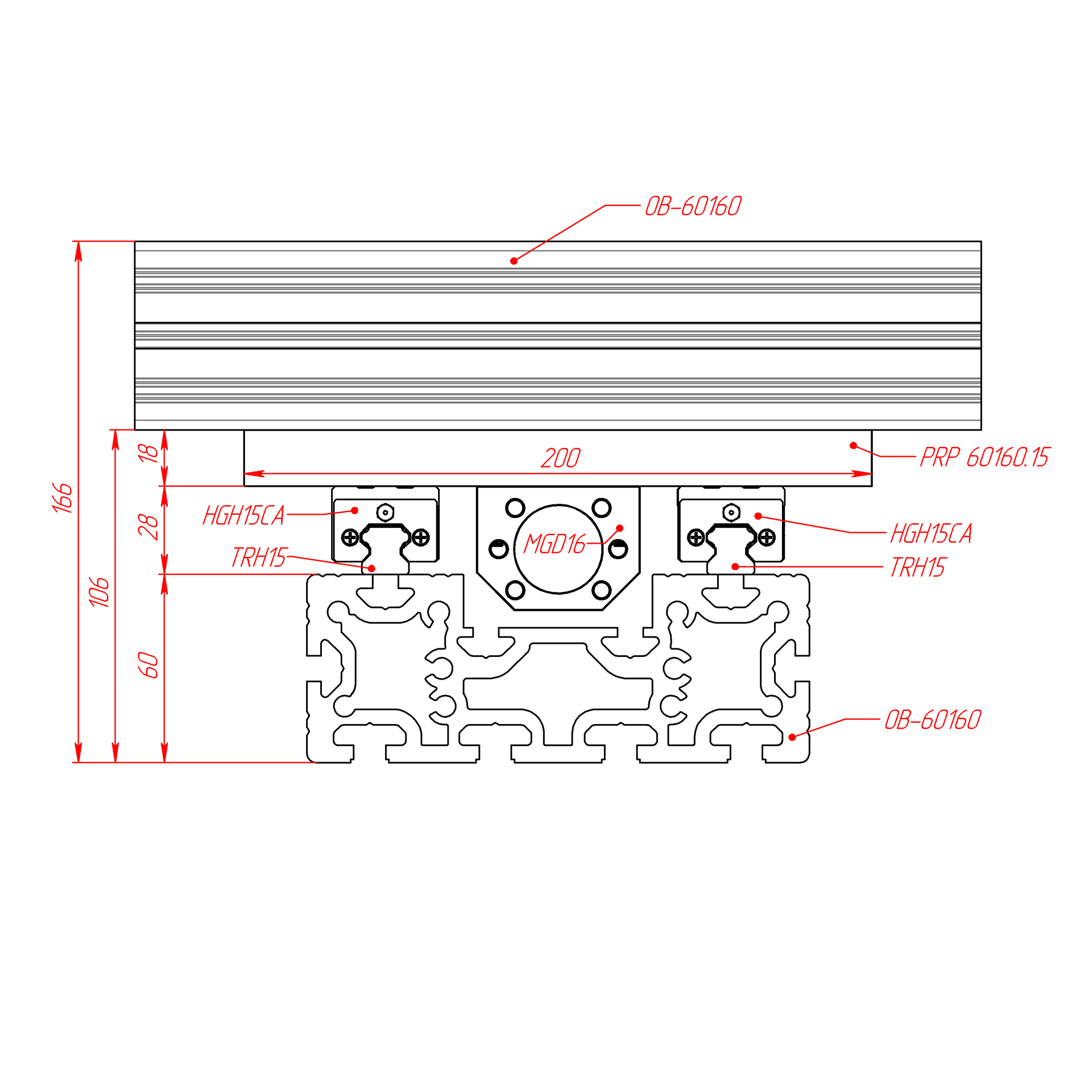

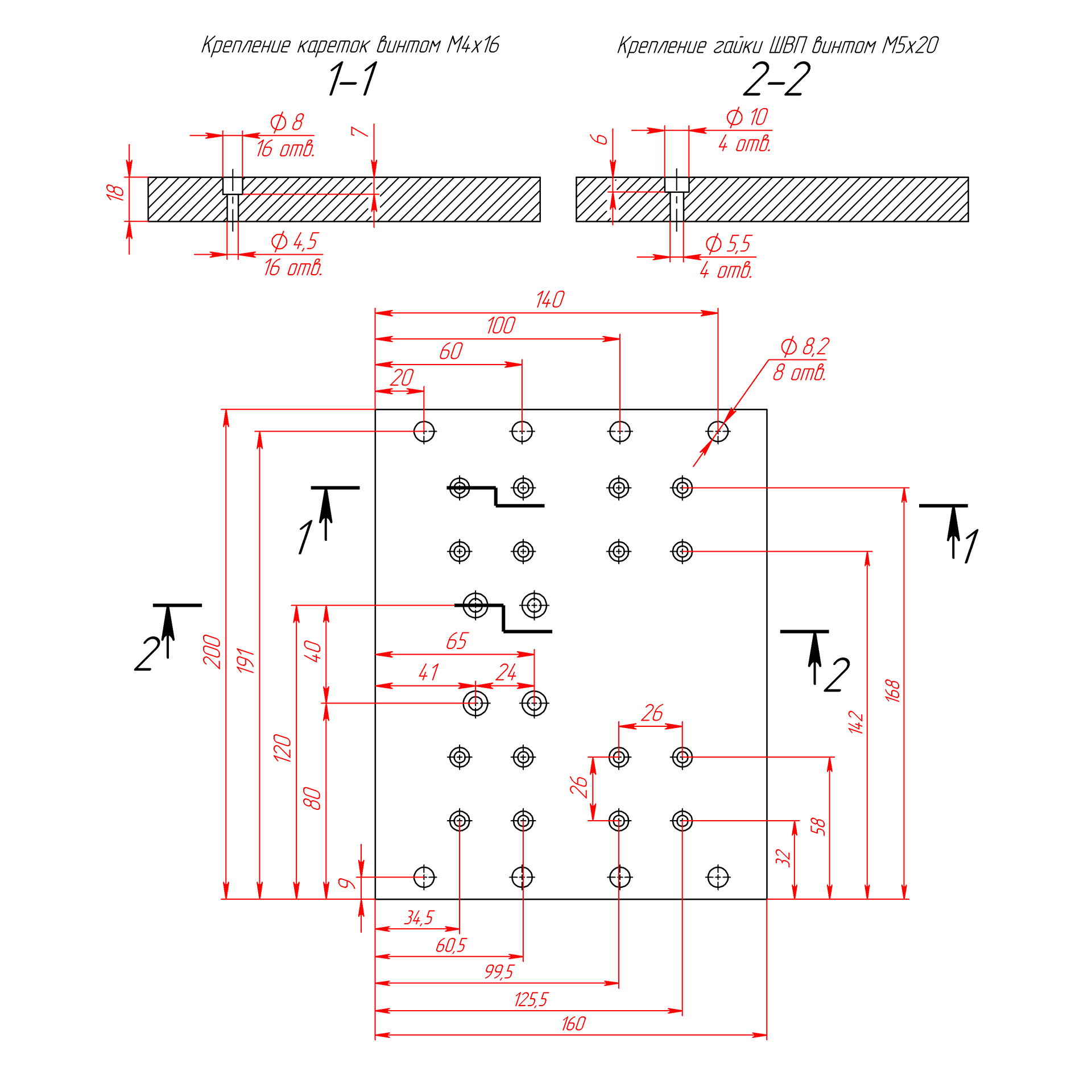

Сторона А: Посадочные места под 4 каретки HGH15CA (крепление на винты M4x16 DIN912) и держатель гайки ШВП SFU1605 / SFU1610 (крепление на винты M5x20 DIN912). Предназначена для установки на линейные направляющие, смонтированные на станочном профиле OB-60160-BP.

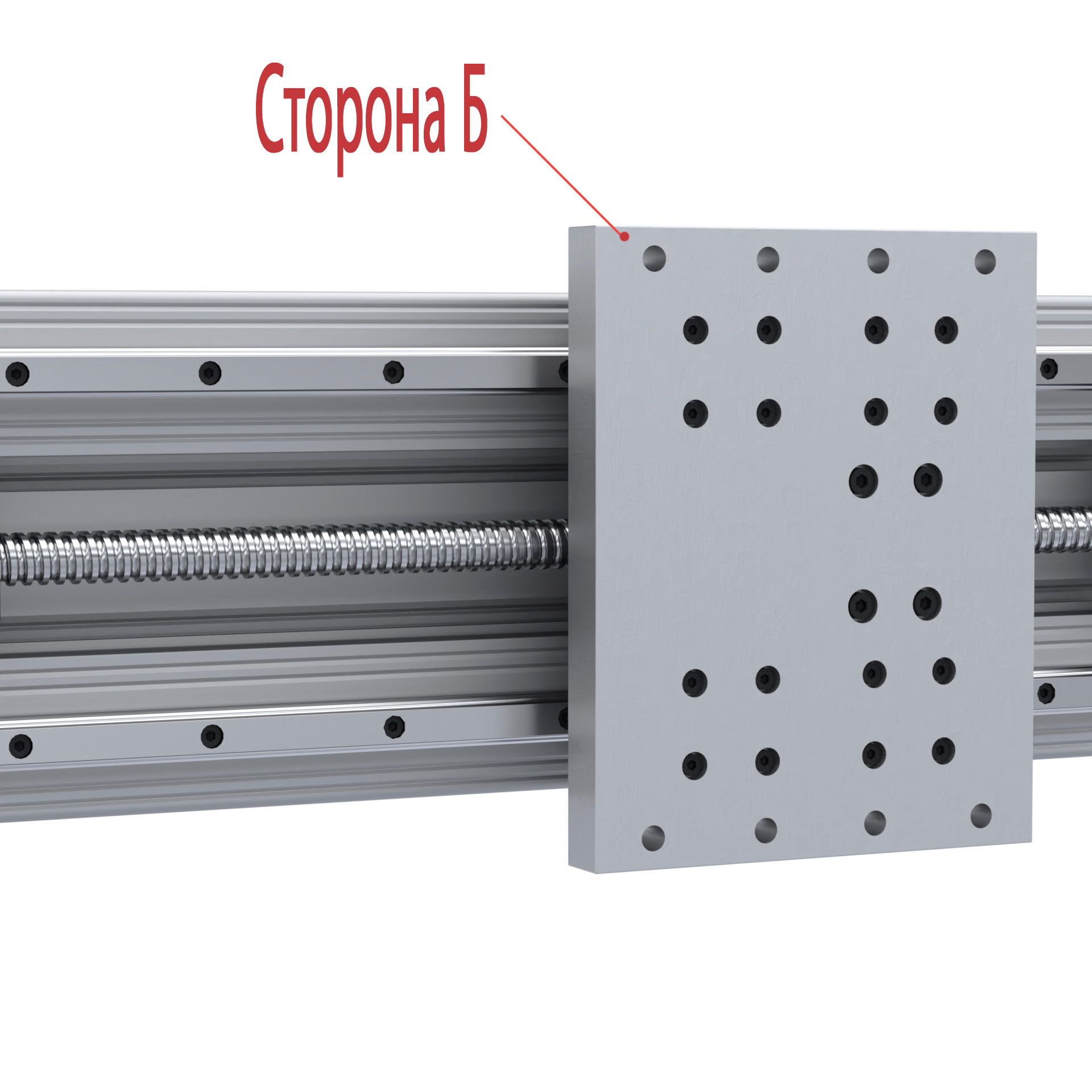

Сторона Б: Крепежные отверстия под пазы профиля OB-60160-BP.

Конструктивные особенности:

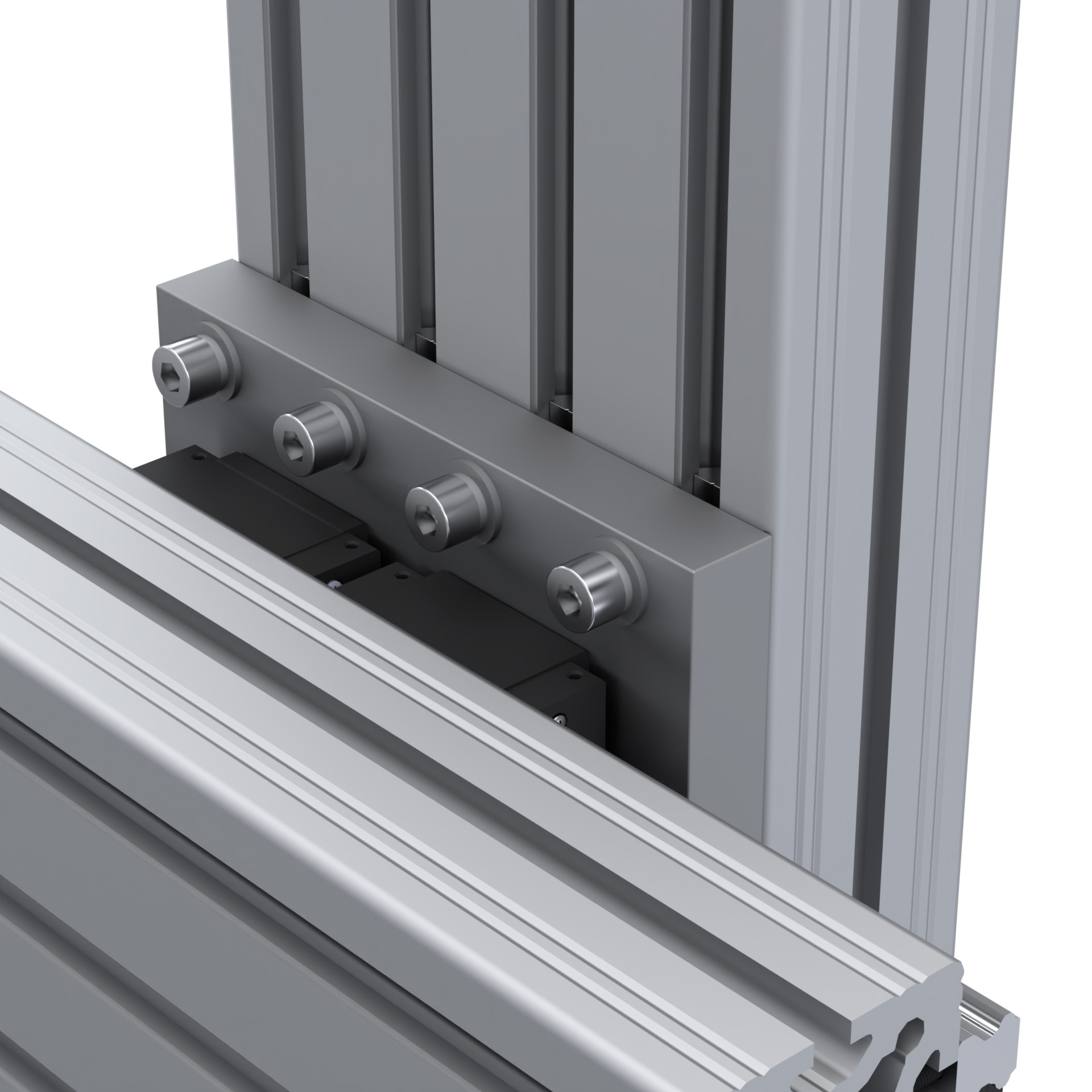

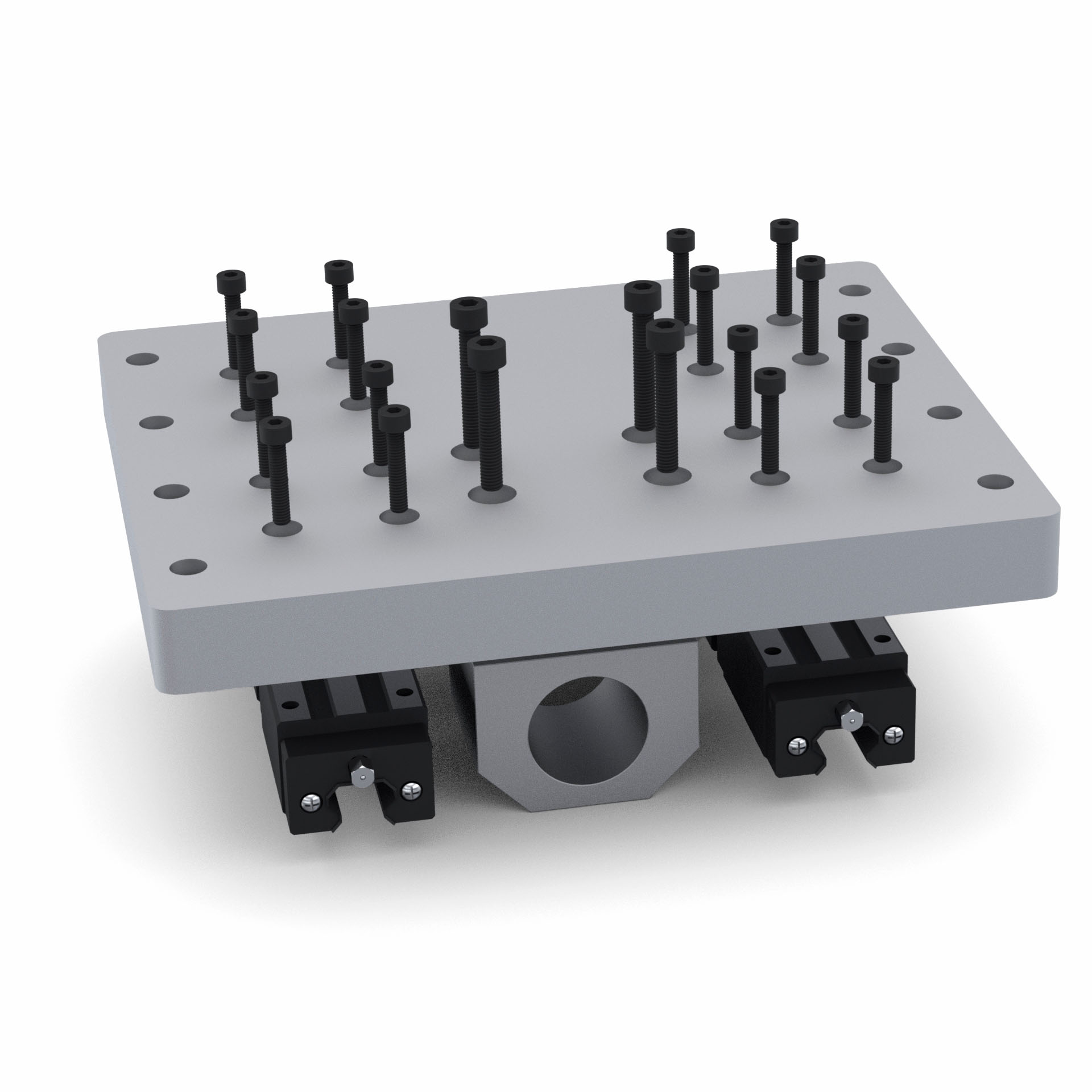

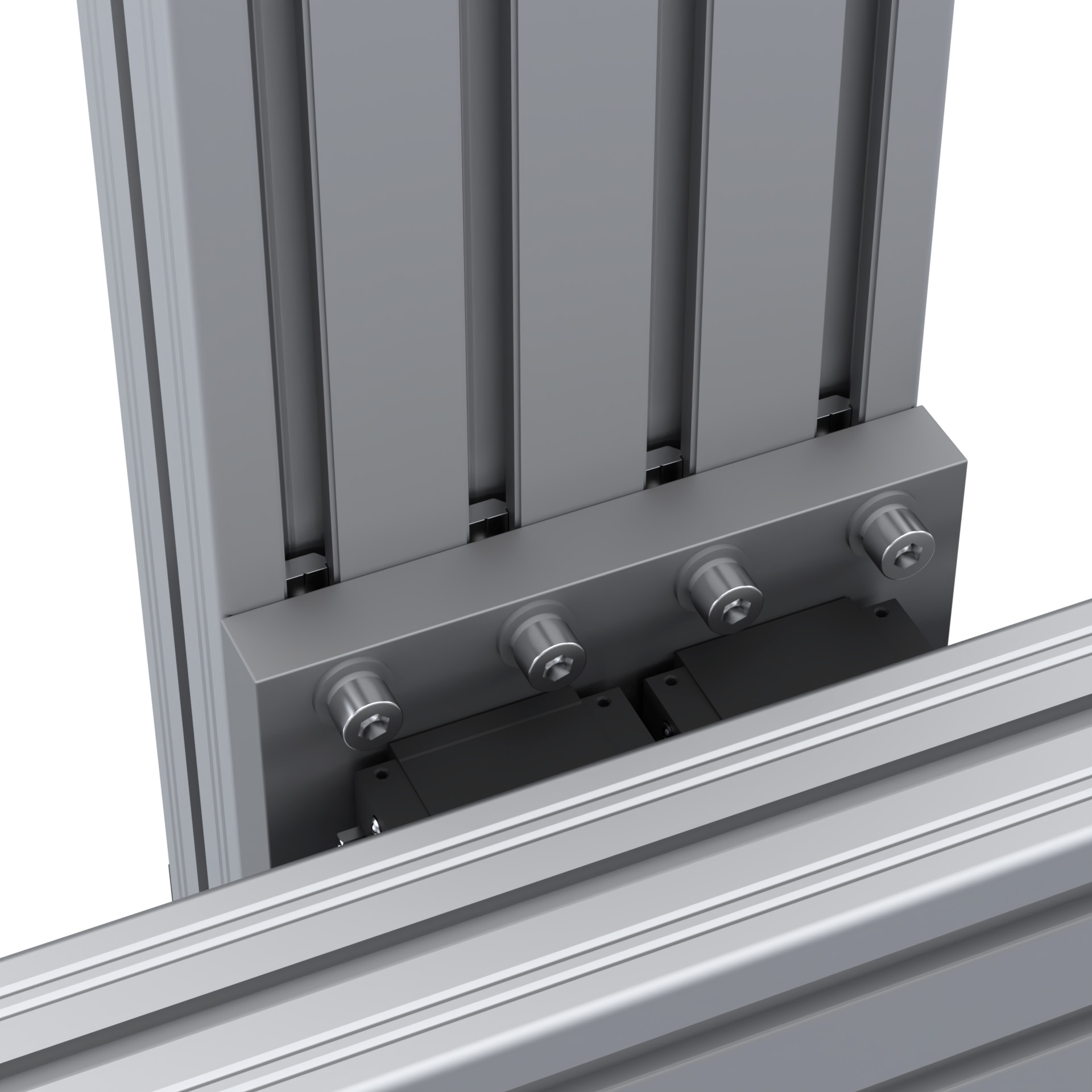

Скрытый монтаж: Крепежные отверстия выполнены с цековками — головки винтов утапливаются заподлицо, не выступая над плоскостью пластины.
Увеличенный ход: Смещение отверстий под гайку ШВП относительно центра пластины, позволяет максимально использовать длину перемещения оси при компактных общих габаритах узла.

Характеристики

Артикул:	PRP-60160.15-160
Длина, мм:	200
Толщина, мм:	18
Ширина, мм:	160
Материал:	Алюминий
Покрытие:	Без покрытия
Вес, кг:	1,7
