PRP 60120.15-120 | Переходная пластина, портальная

PRP 60120.15-120 | Переходная пластина, портальная изображение 0
PRP 60120.15-120 | Переходная пластина, портальная изображение 1
PRP 60120.15-120 | Переходная пластина, портальная изображение 2
PRP 60120.15-120 | Переходная пластина, портальная изображение 3
PRP 60120.15-120 | Переходная пластина, портальная изображение 4
PRP 60120.15-120 | Переходная пластина, портальная изображение 5
PRP 60120.15-120 | Переходная пластина, портальная изображение 6
PRP 60120.15-120 | Переходная пластина, портальная изображение 7
PRP 60120.15-120 | Переходная пластина, портальная изображение 8
PRP 60120.15-120 | Переходная пластина, портальная изображение 9
PRP 60120.15-120 | Переходная пластина, портальная изображение 10
PRP 60120.15-120 | Переходная пластина, портальная изображение 11
PRP 60120.15-120 | Переходная пластина, портальная изображение 12
PRP 60120.15-120 | Переходная пластина, портальная изображение 13
PRP 60120.15-120 | Переходная пластина, портальная изображение 14
3 268.00 руб. от 1 шт.
( -2 % )
3 202.64 РУБ.
от 2 шт.
( -5 % )
3 104.60 РУБ.
от 6 шт.
( -8 % )
3 006.56 РУБ.
от 20 шт.
( -10 % )
2 941.20 РУБ.
от 25 шт.
( -12 % )
2 875.84 РУБ.
от 35 шт.
( -15 % )
2 777.80 РУБ.
от 50 шт.
RSI
добавить
Наличие PRP 60120.15-120 | Переходная пластина, портальная
НА СКЛАДЕ:
530 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
4225

НаименованиеДлина, ммКоличество, шт.Комментарий
PS-120X12 | Полоса/шина алюминиевая 120х12 мм160 мм1 шт.
Распил в размер алюминиевой полосы PS-120X121 шт.
Сверление отверстия D416 шт.
Сверление отверстия D54 шт.
Цековка под винт М4 DIN91216 шт.
Цековка под винт М5 DIN9124 шт.
Сверление отверстия D88 шт.

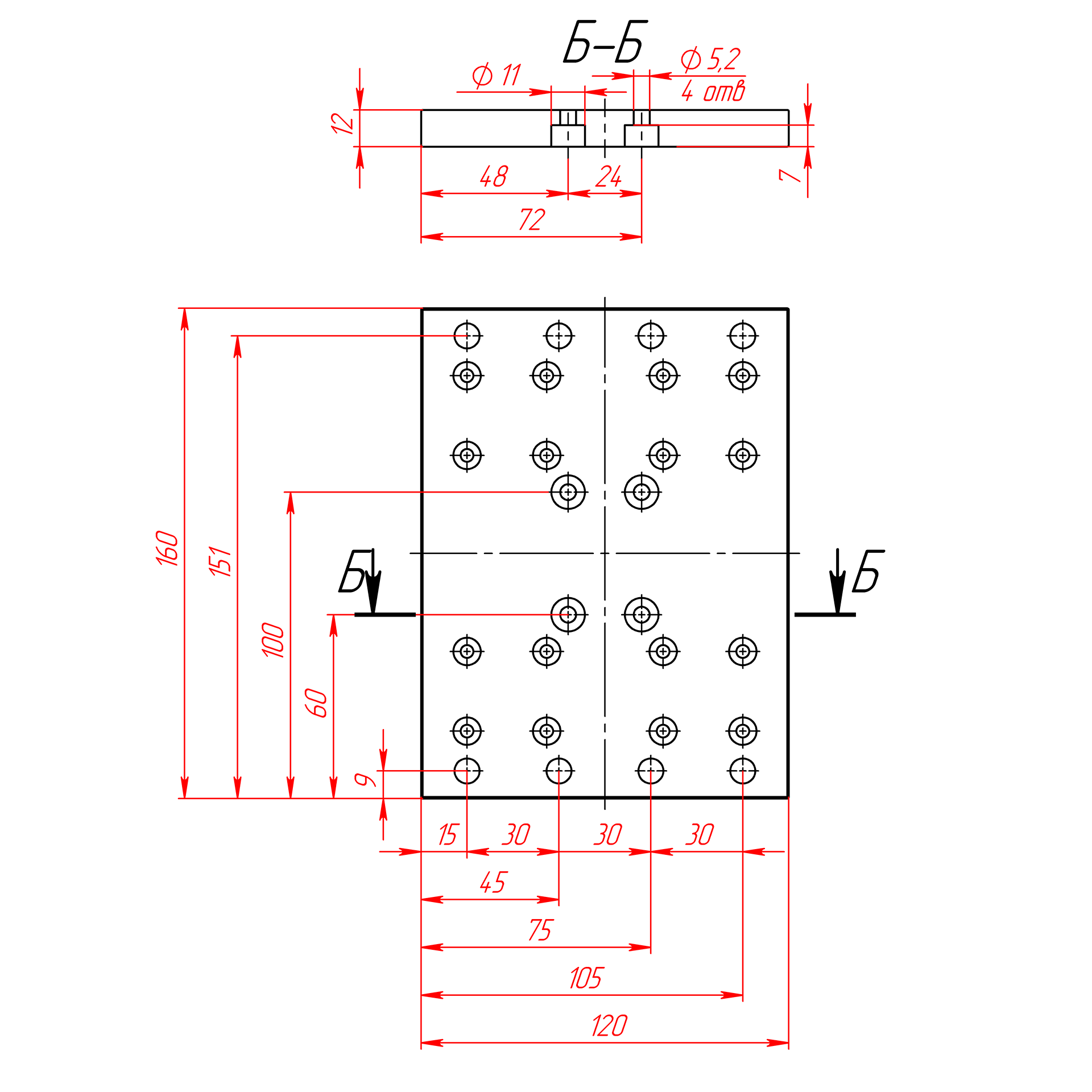

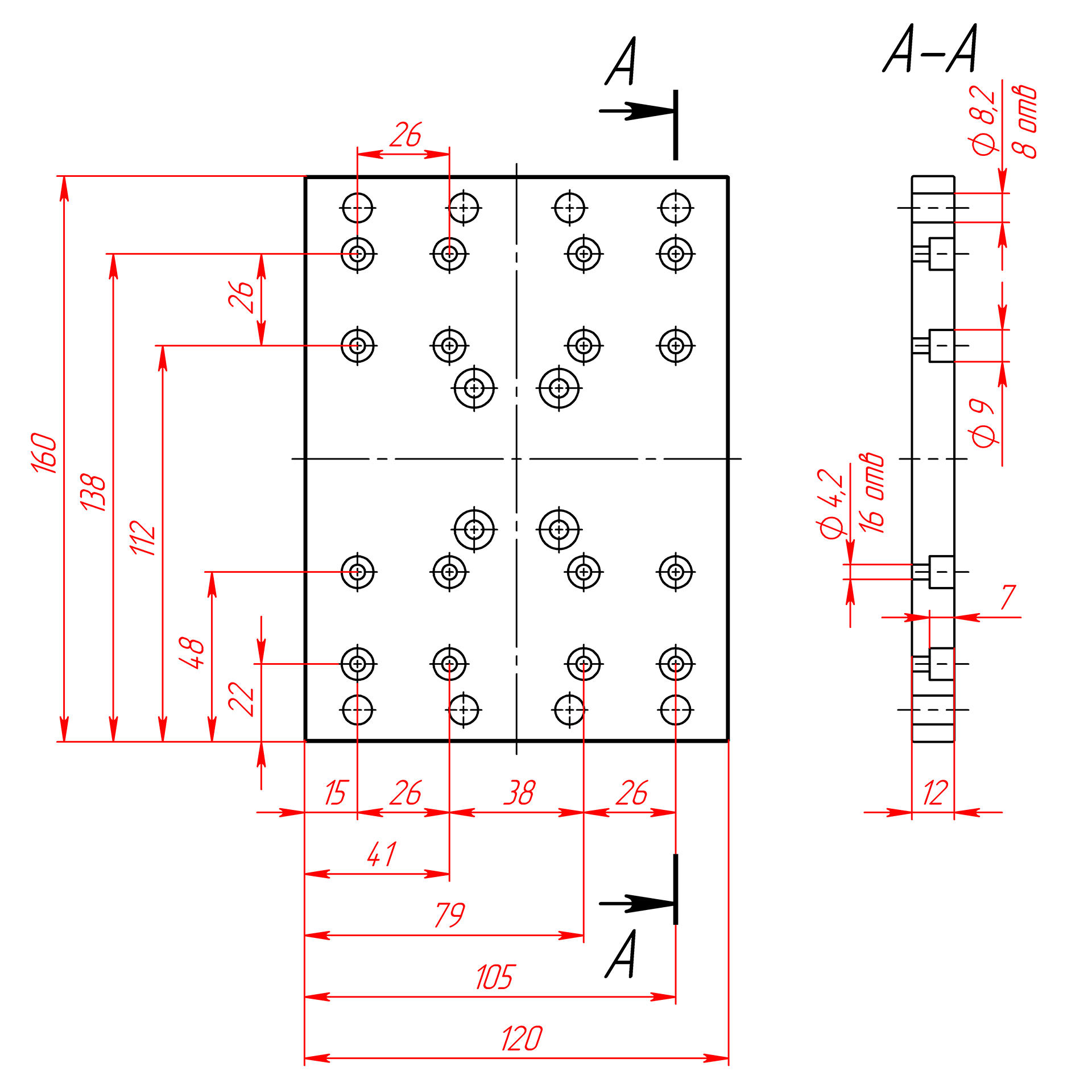

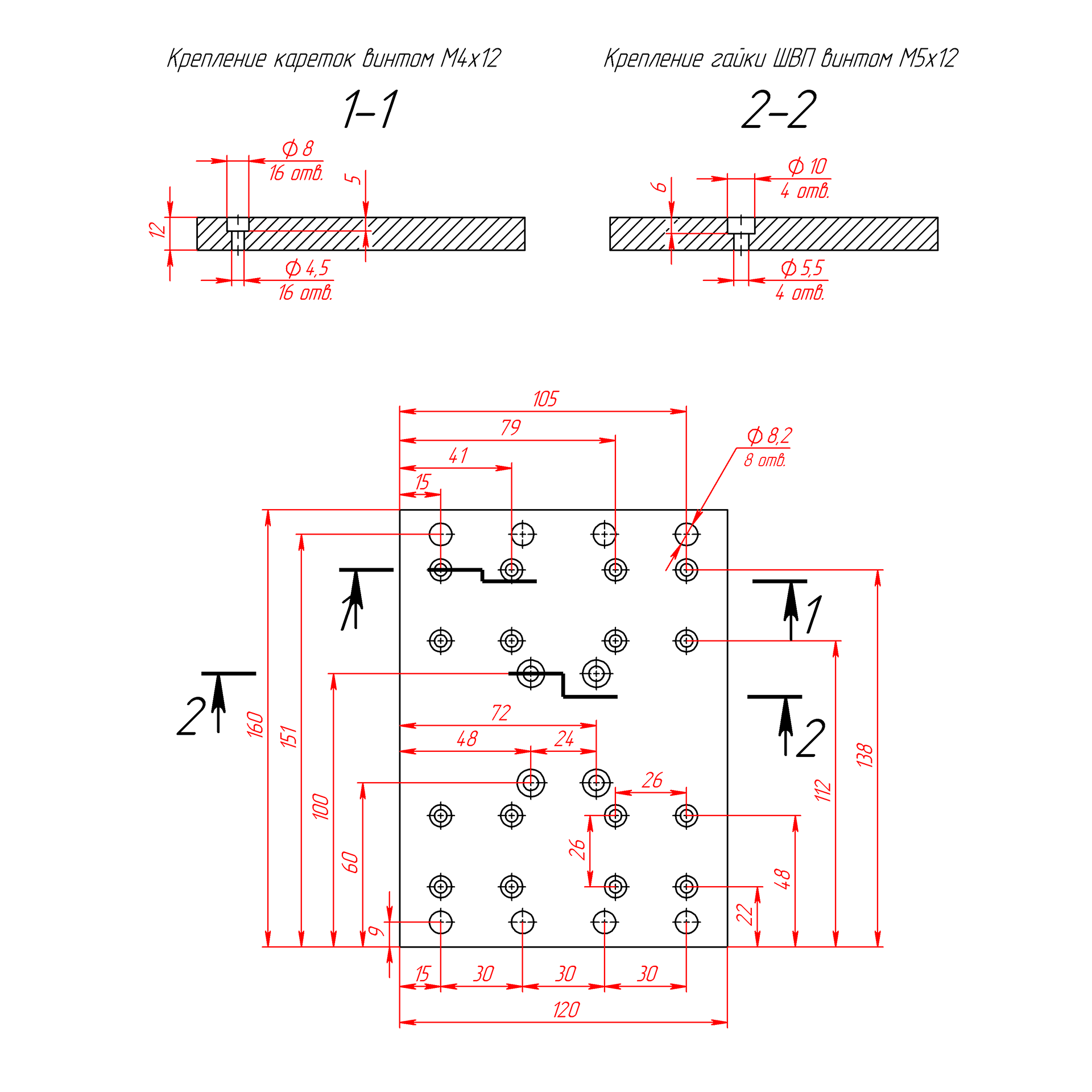

Файлы для скачивания | чертежи | 3D-Модели

1. PRP 60120.15-120 | Переходная пластина, портальная.PDF
Скачать
2. PRP 60120.15-120 | Переходная пластина, портальная.ZIP
Скачать

Описание

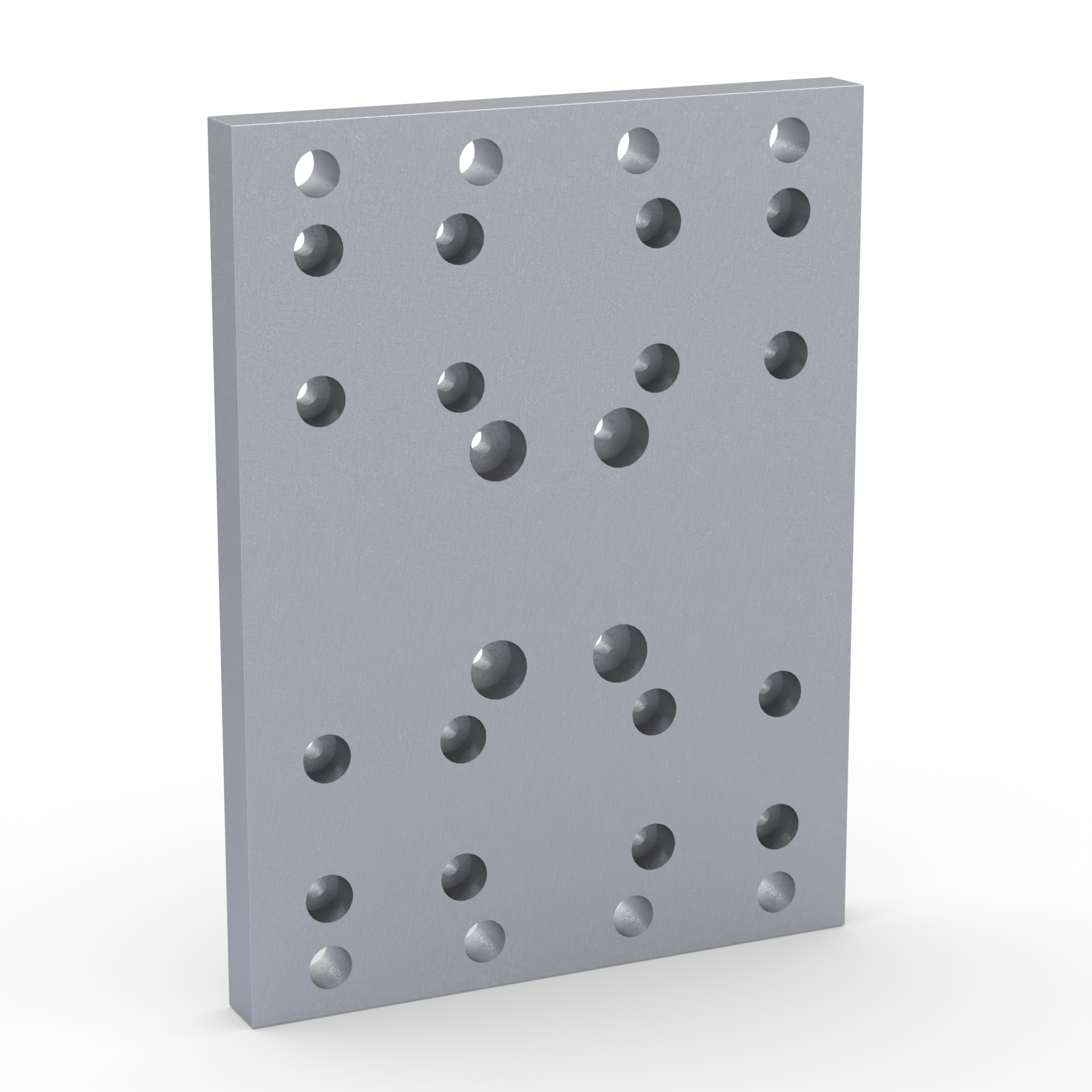

Портальная пластина PRP 60120.15-120 (160×120×12 мм)

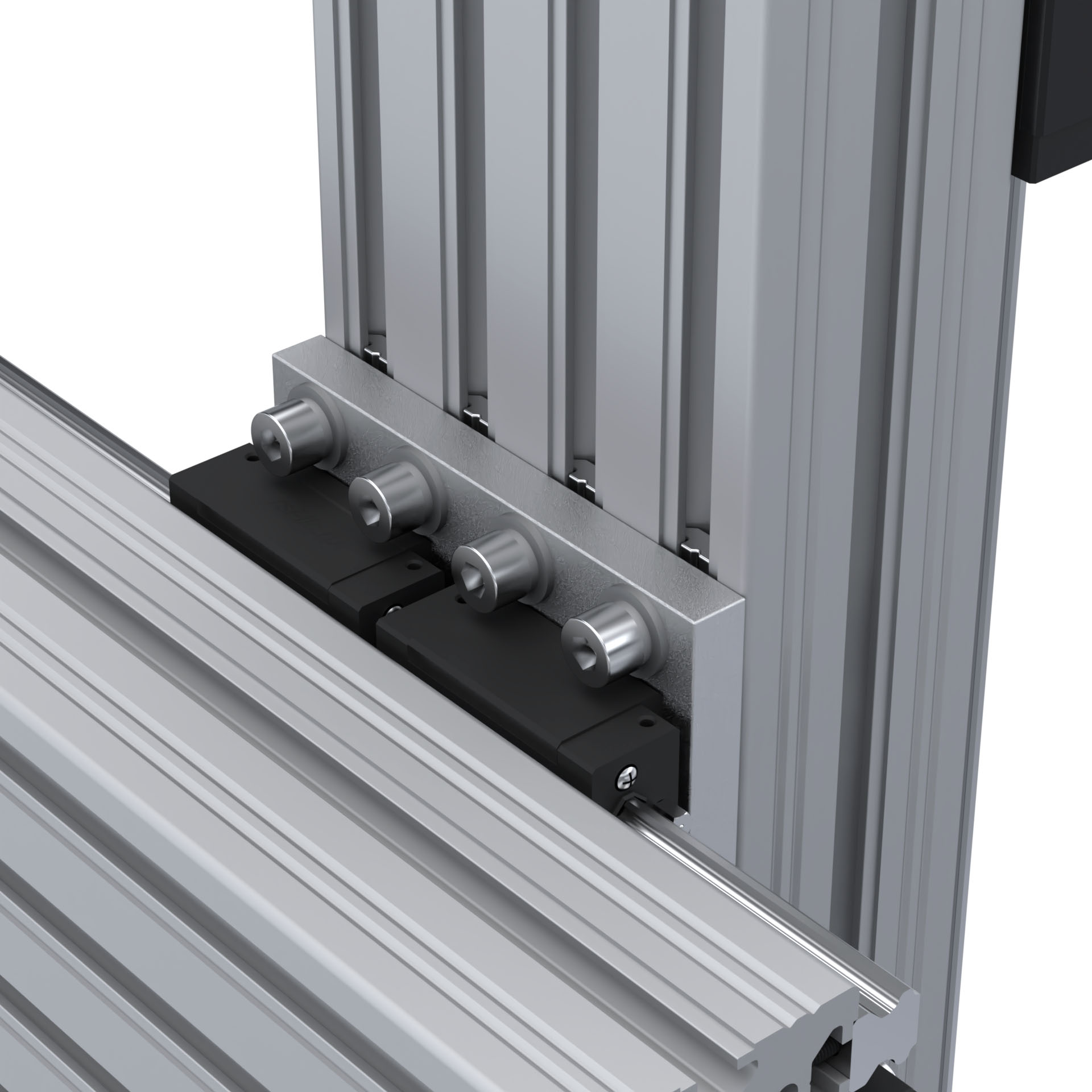

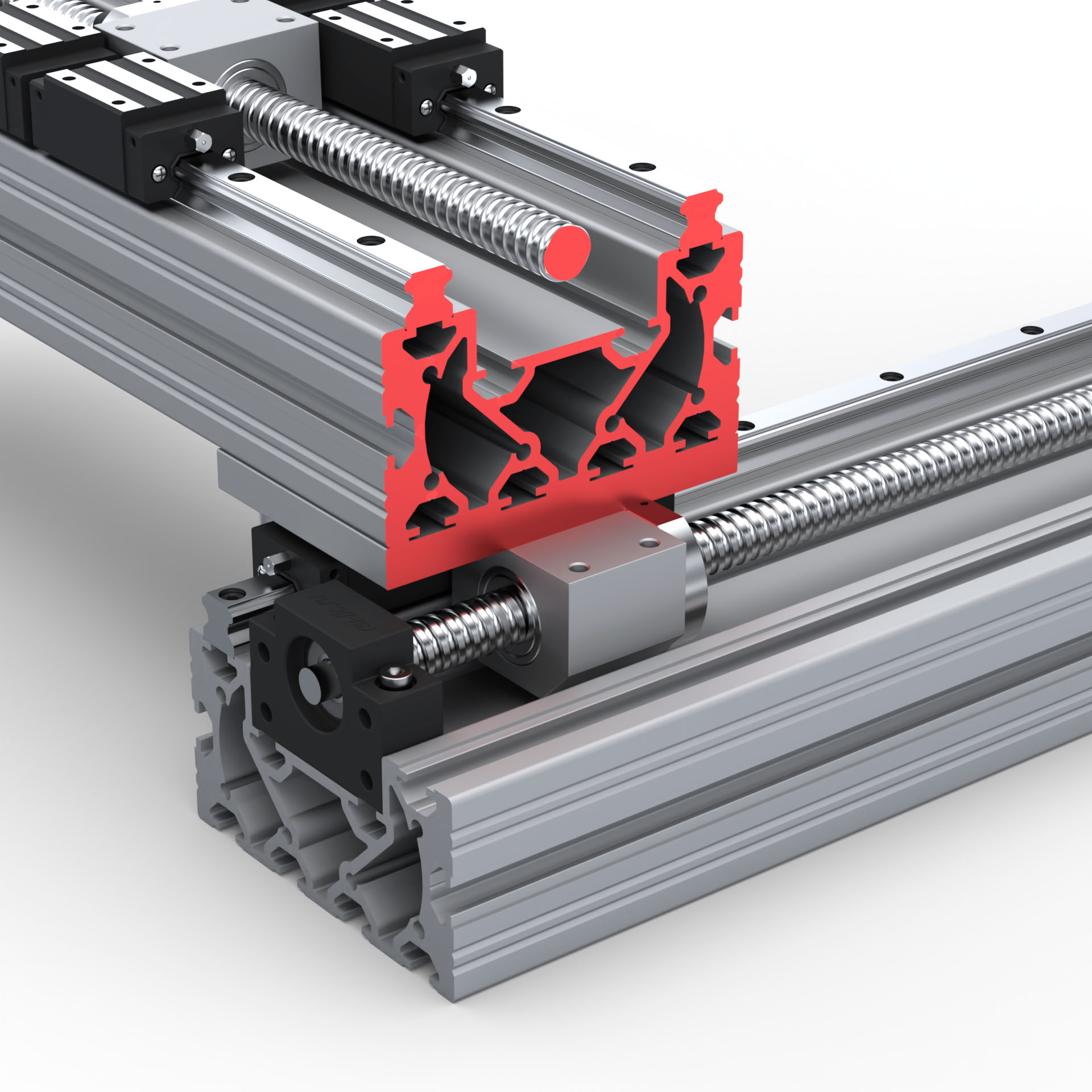

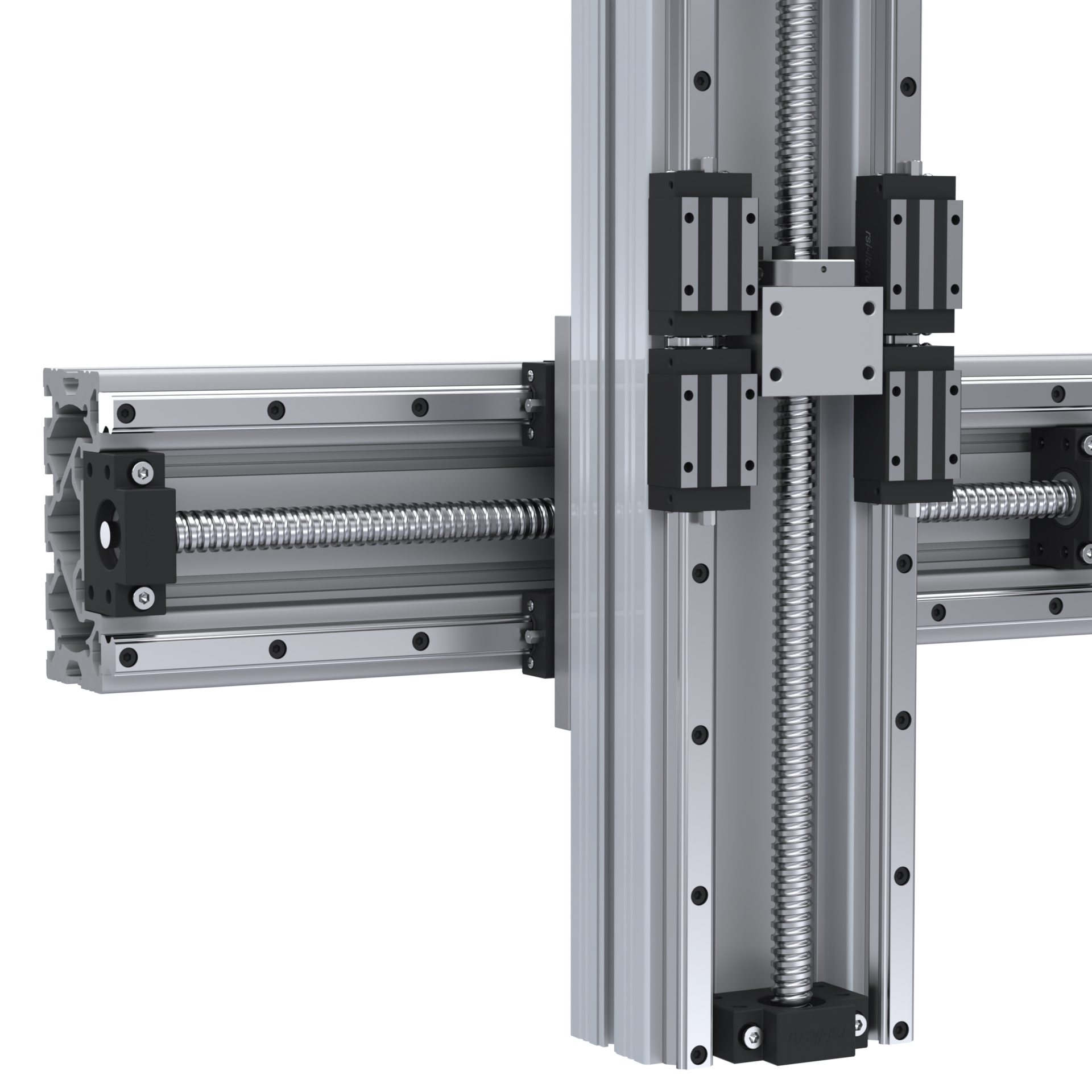

Соединительный узел для станков ЧПУ, предназначенный для сборки линейных направляющих с осью Z/шпинделем/лазерной головой и т.п.

Технические характеристики:
  • Материал:Алюминиевый сплав АД31Т1
  • Габариты: 160 × 120 × 12 мм.

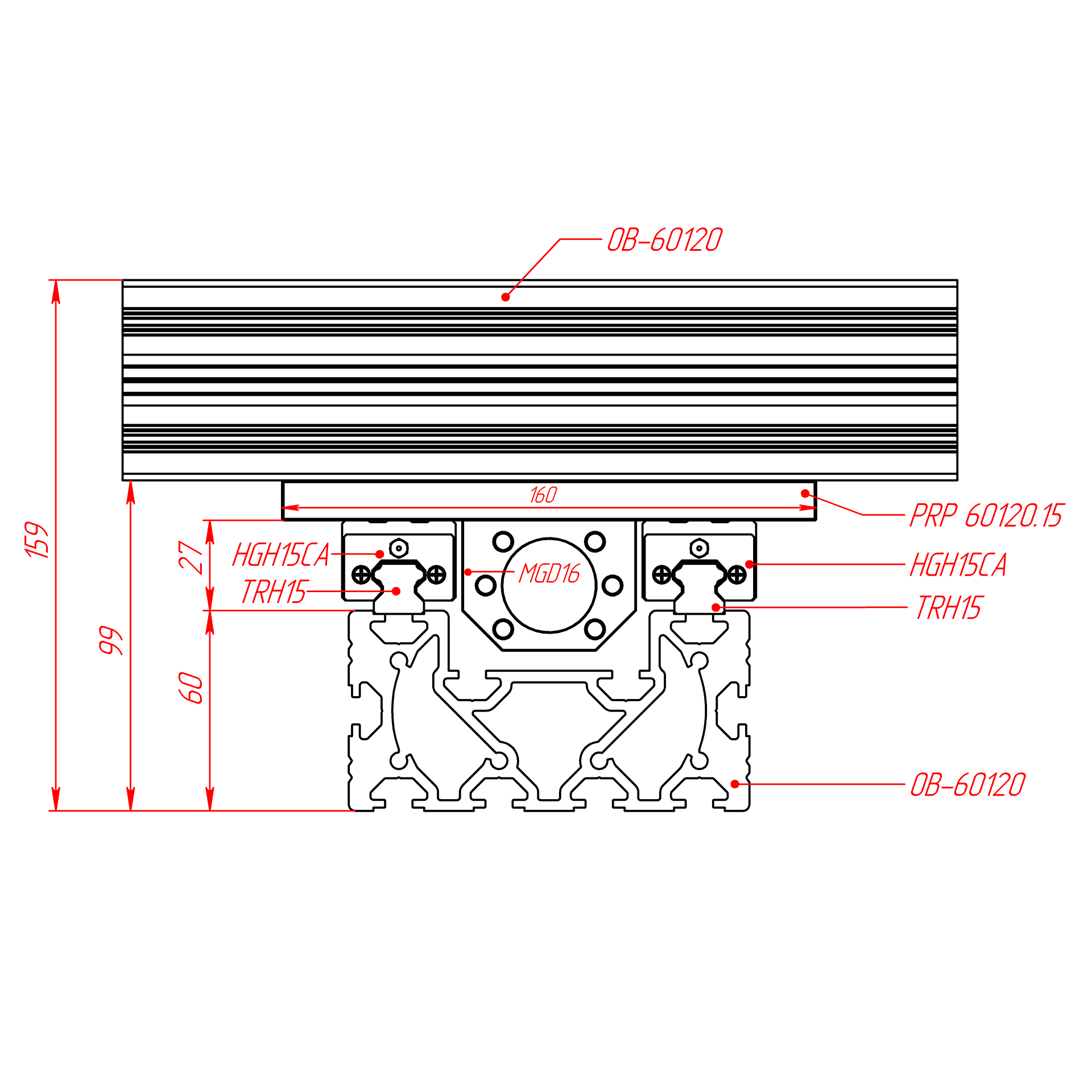

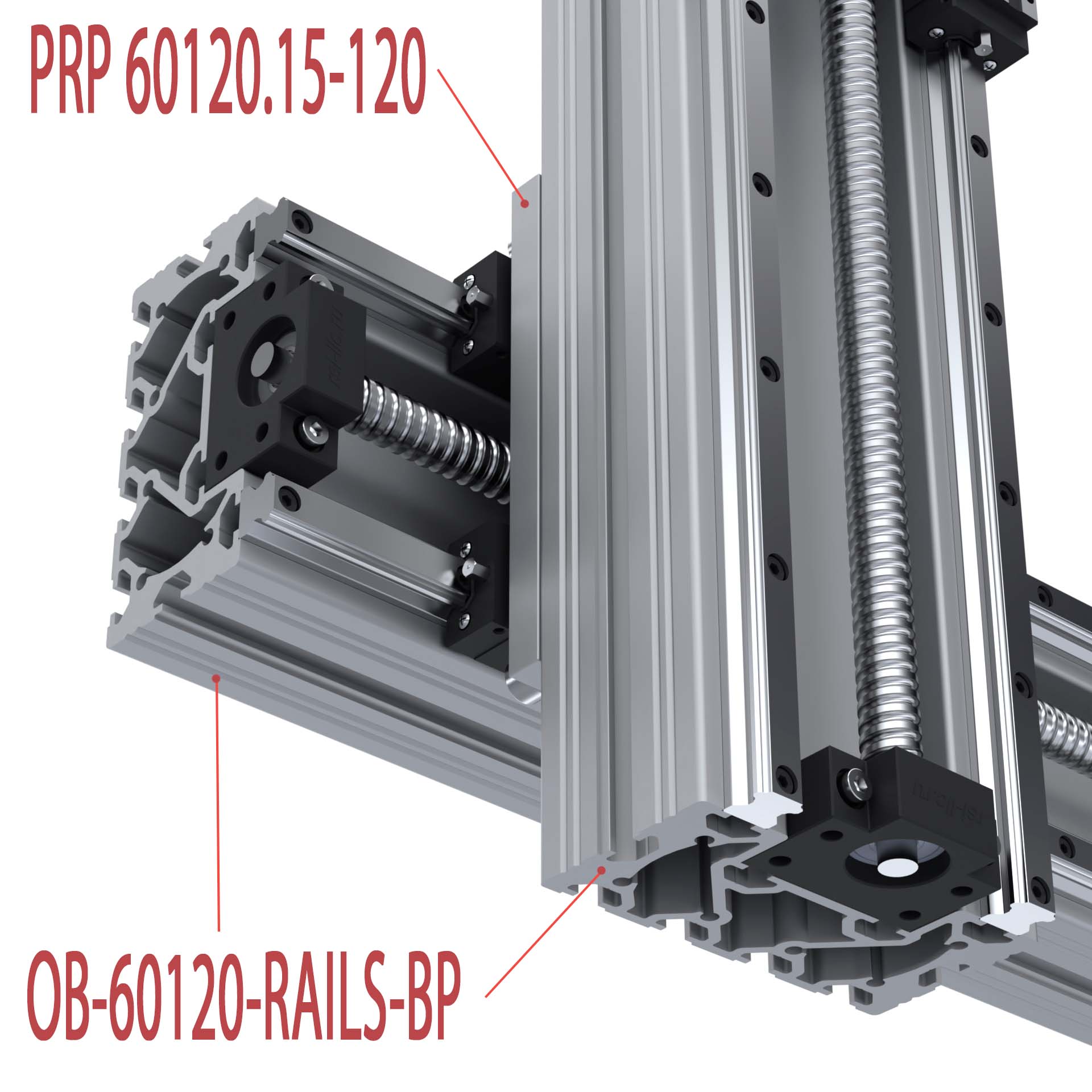

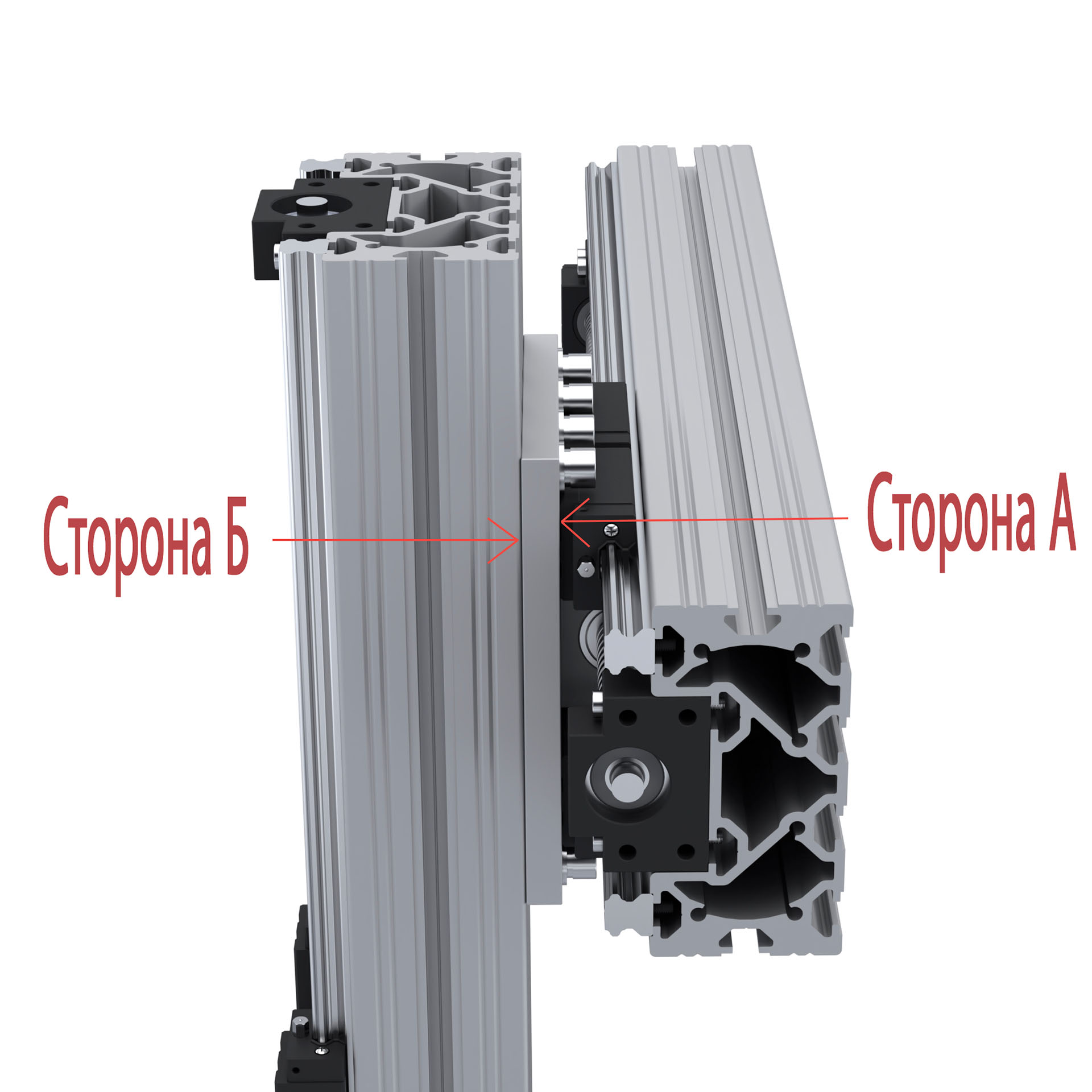

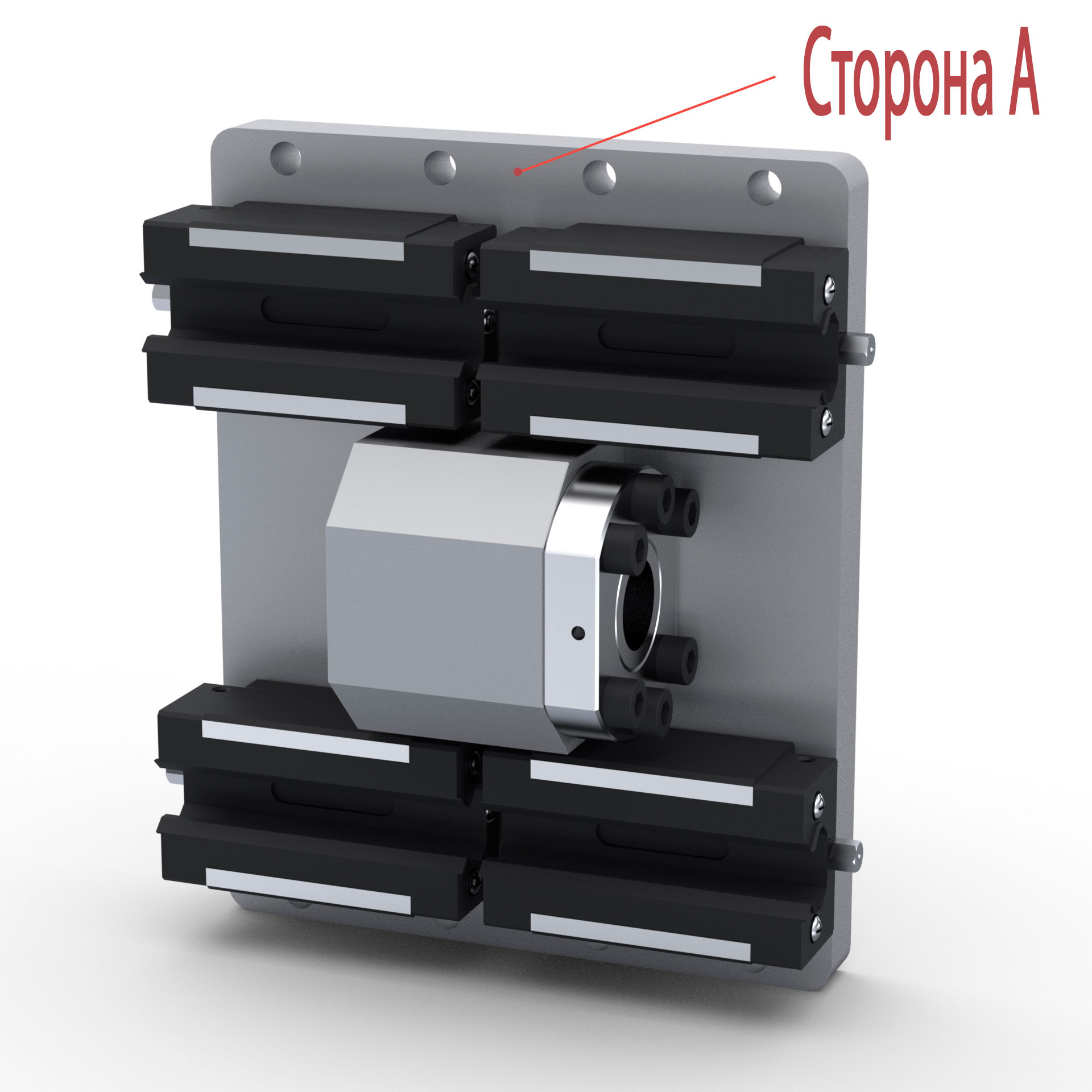

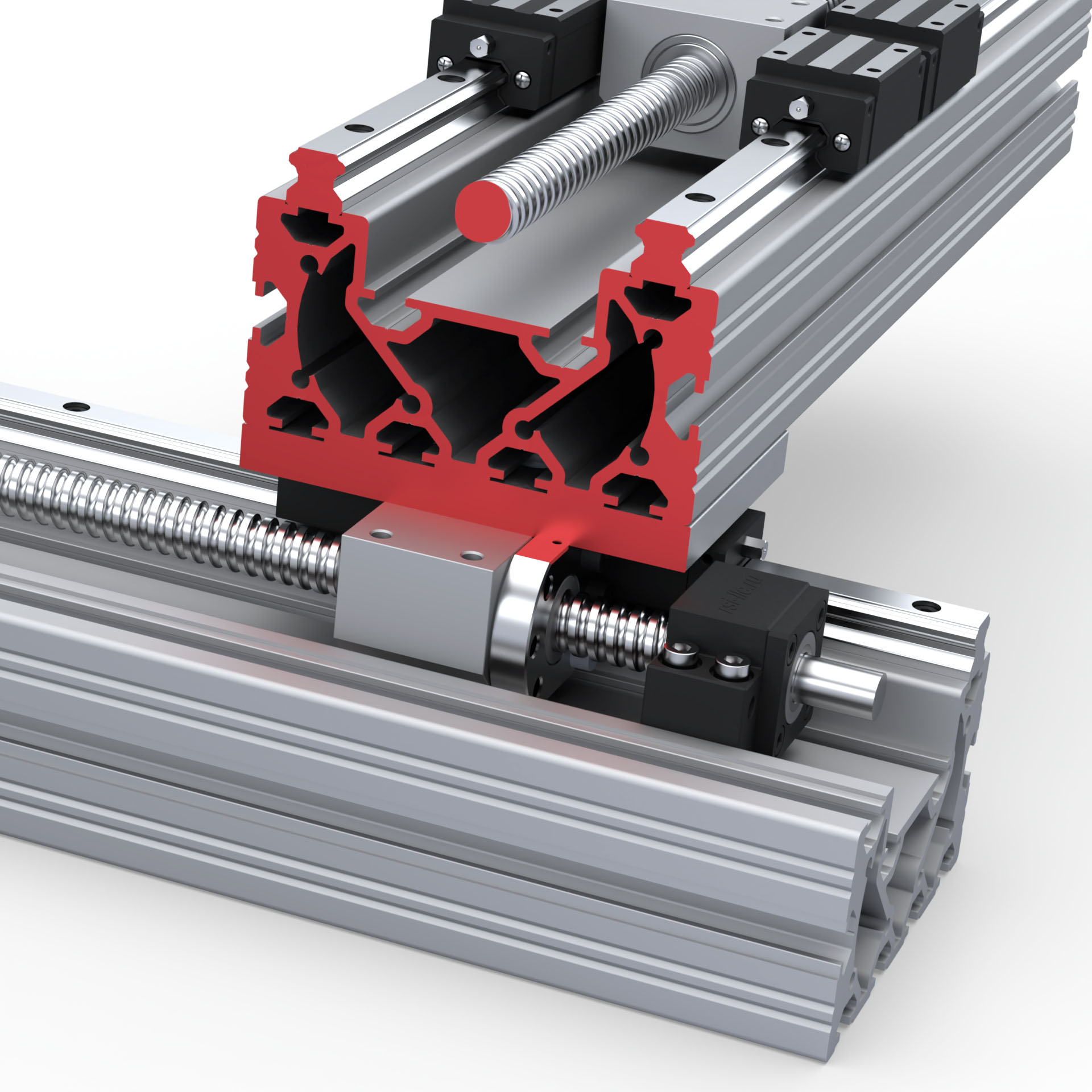

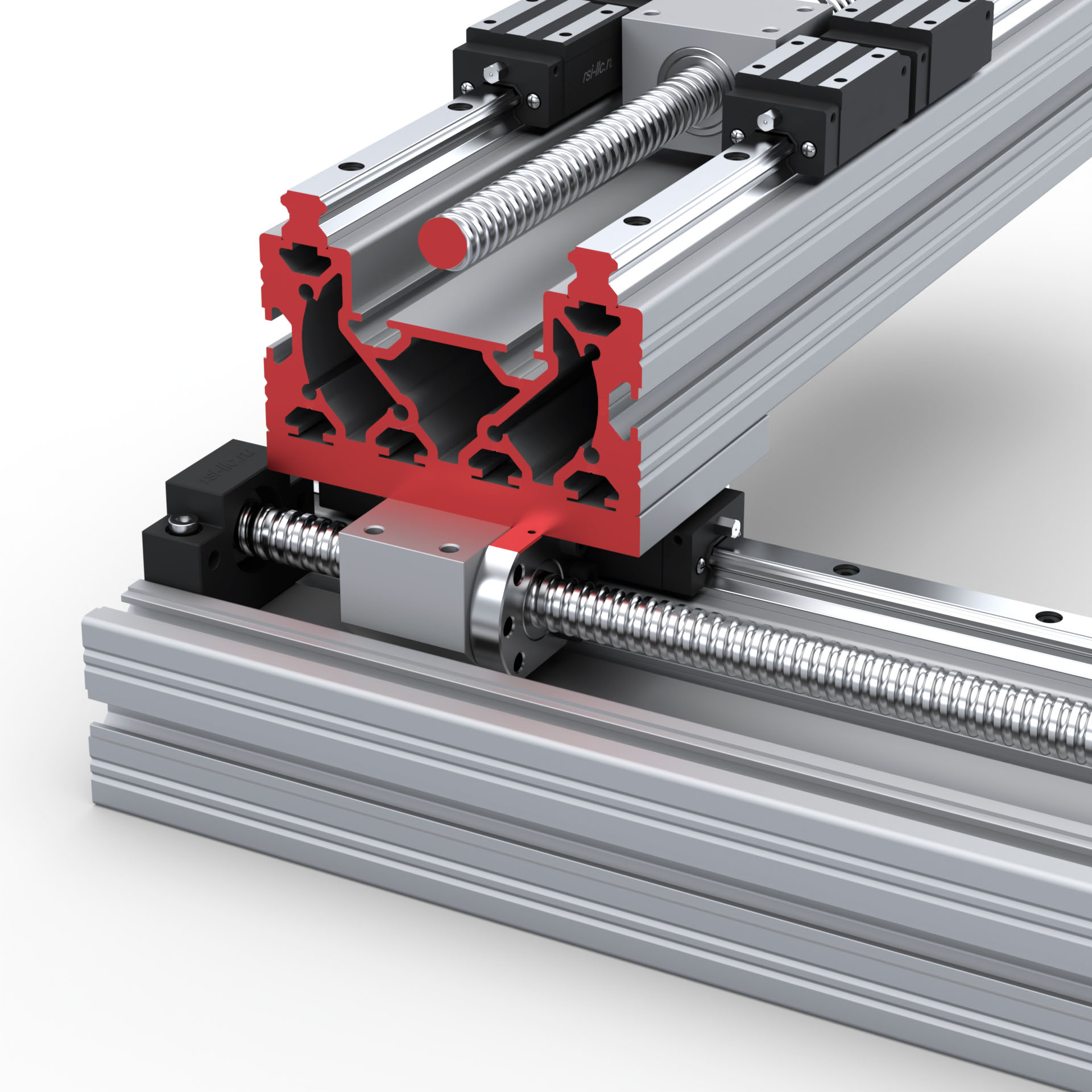

  • Сторона А: Посадочные места под 4 каретки HGH15CA и держатель гайки ШВП SFU1605 / SFU1610. Предназначена для установки на линейные направляющие, смонтированные на станочном профиле OB-60120-RAILS-BP.

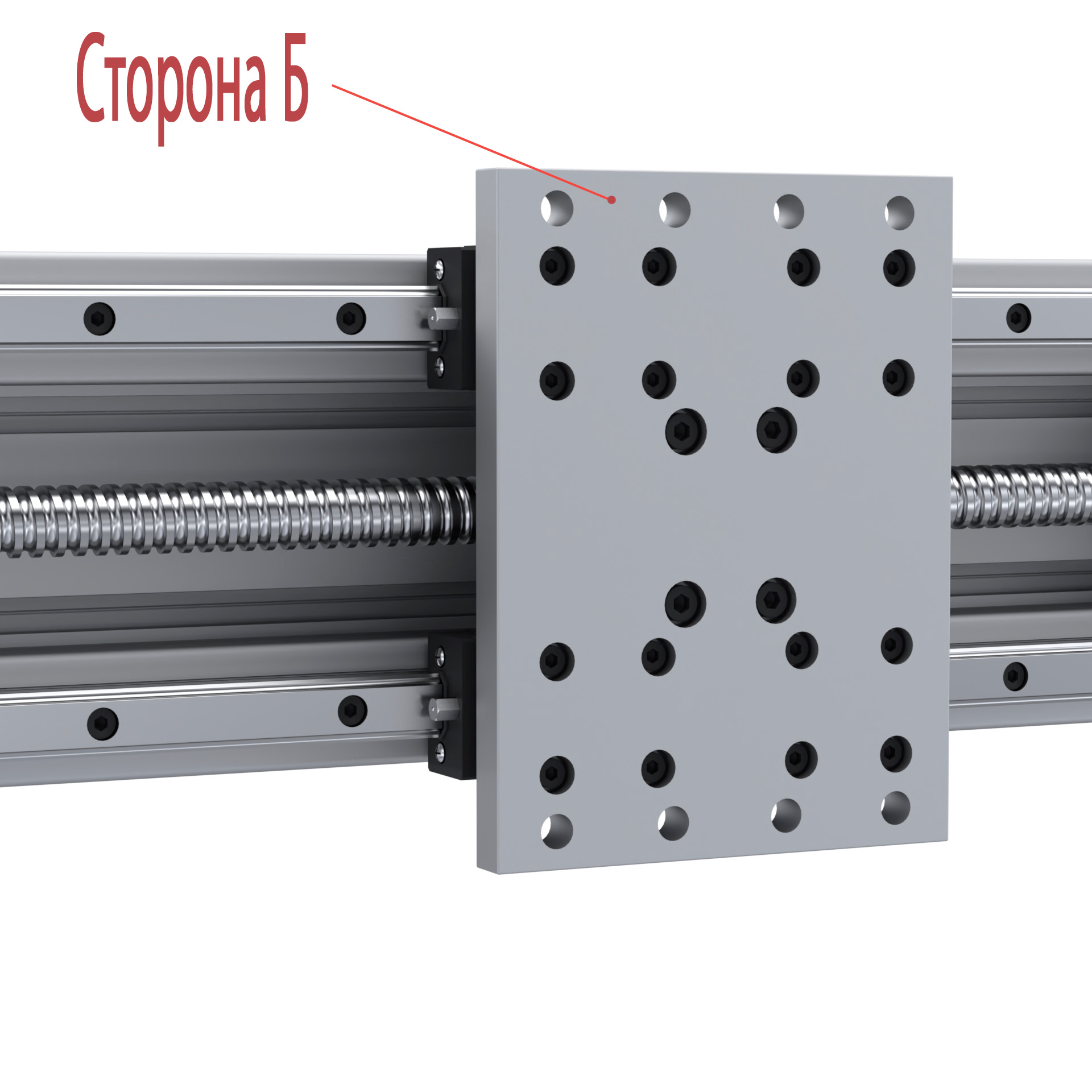

  • Сторона Б: Крепежные отверстия под пазы профиля OB-60120-RAILS-BP.
Конструктивные особенности:

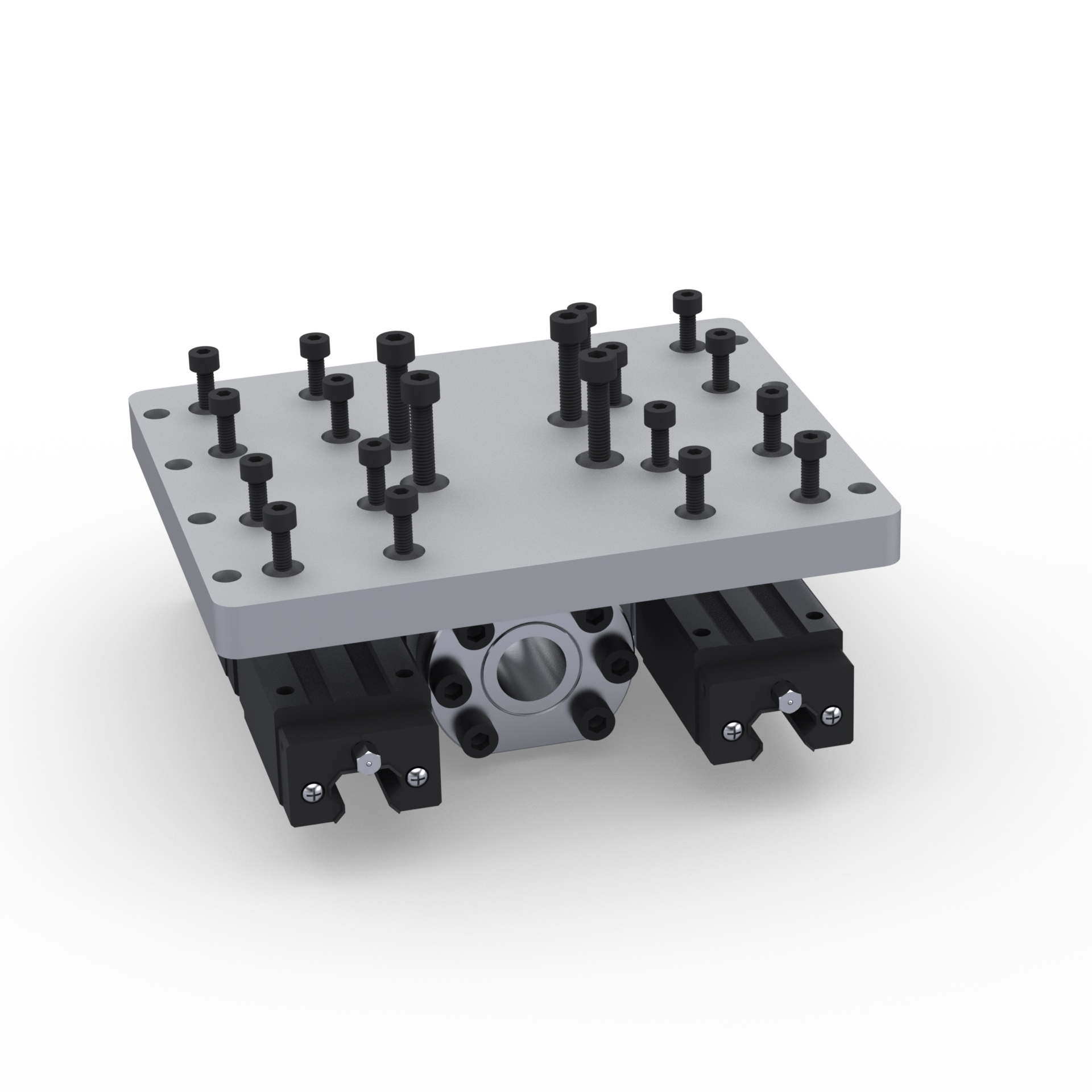

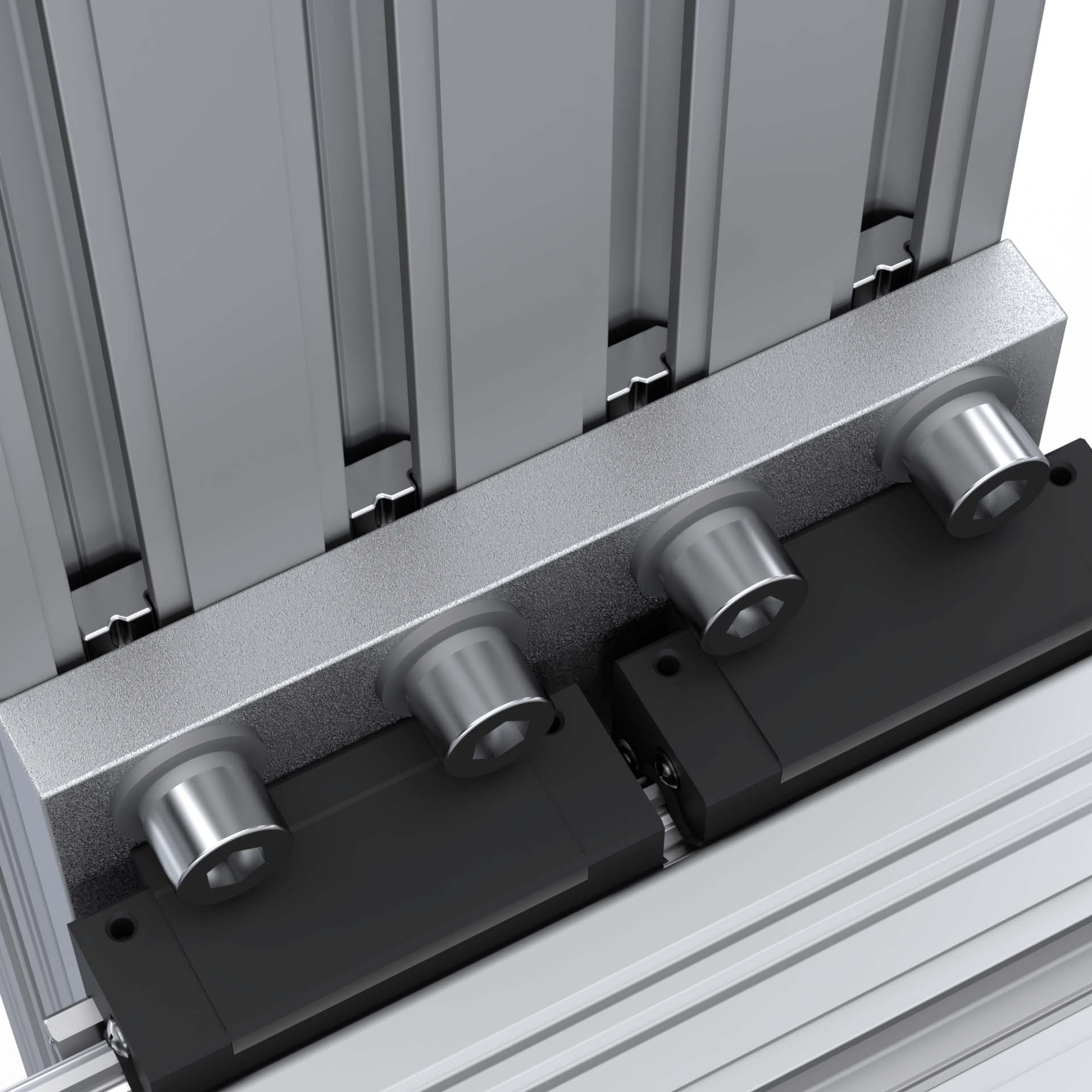

  • Скрытый монтаж: Крепежные отверстия выполнены с цековками — головки винтов утапливаются заподлицо, не выступая над плоскостью пластины.
  • Увеличенный ход: Смещение отверстий под гайку ШВП относительно центра пластины, позволяет максимально использовать длину перемещения оси при компактных общих габаритах узла.

Характеристики

Артикул:
 PRP 60120.15-120
Длина, мм:
 160
Толщина, мм:
 12
Ширина, мм:
 120
Материал:
 Алюминий
Покрытие:
 Без покрытия
Вес, кг:
 0,6

Сопутствующие товары
