Алюминиевый телескопический блок 2020 с шарнирами 20х20 длина до 1008 мм
3 784.00 руб. от 1 шт.
RSI
Количество
Наличие TSB-2020-638(+370) | Блок телескопический 20х20 638 мм + 370 мм
ПОД
ЗАКАЗ
Наличие TSB-2020-638(+370) | Блок телескопический 20х20 638 мм + 370 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Предварительная стомость типового набора-комплекта по спецификации:
3784 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
TS-3030-2020 | Профиль телескопический 30х30 (Анодированный)600 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)590 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)410 мм1 шт.Неликвидная обрезь
TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х301 шт.
2113 | Шарнирный соединитель к профилям 20х20 мм2 шт.
D21M6H15 | Фиксатор М6х15, диаметр 21 мм2 шт.
5079 | Резьбовая вставка М6х8 мм2 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.92 шт.
Распил в размер профиль телескопический 30х301 шт.
Распил в размер профиль 20х201 шт.
Сверление отверстия D63 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М64 шт.

Описание

Телескопический блок с шарнирными соединителями серии 20 на двух концах. Регулируемая длина по осям шарниров от 638 мм до 1008 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.

Загрузить:
- 3D-модель (TSB-2020-638(+370).step)

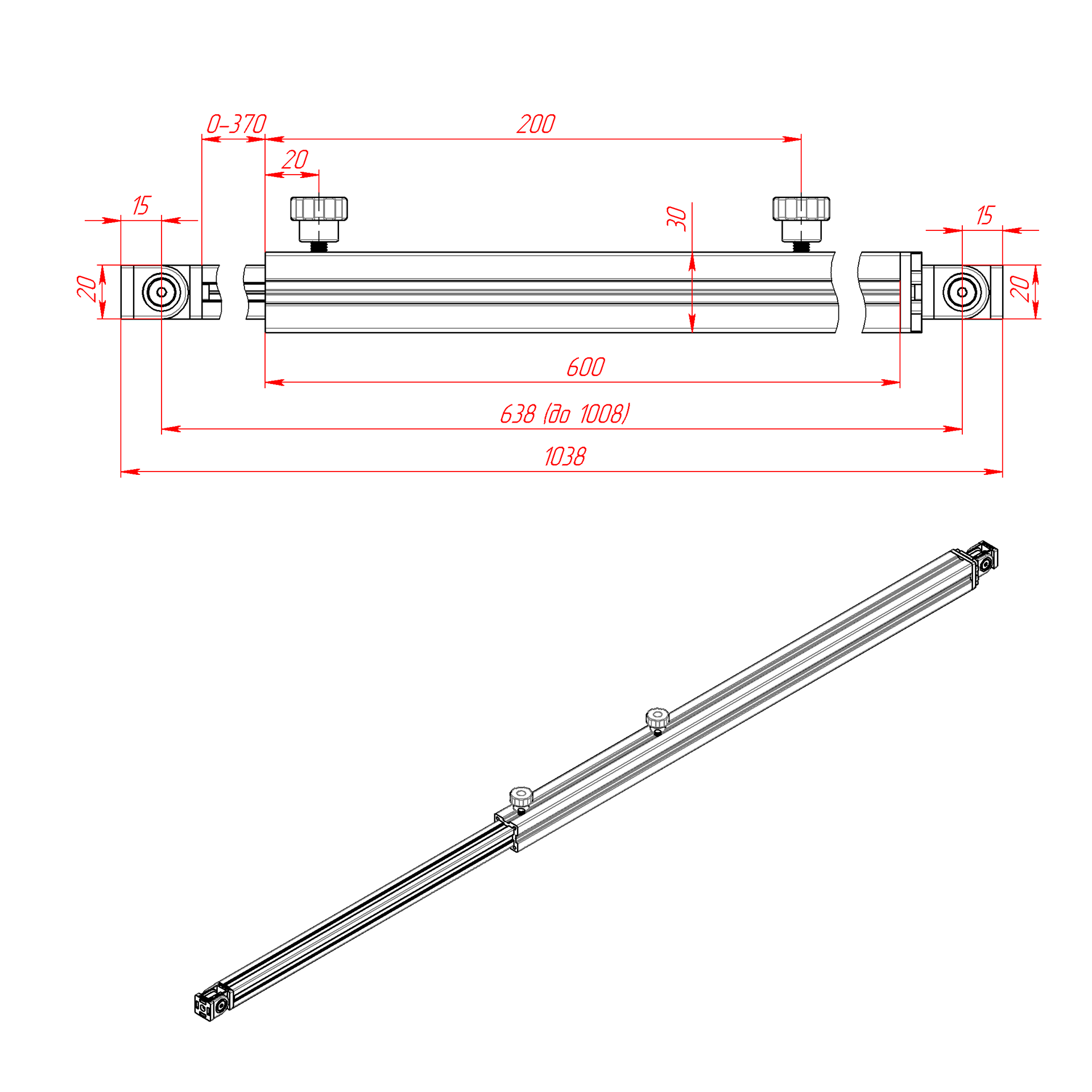

- Чертёж (TSB-2020-638(+370).pdf)

Расшифровка артикула телескопического профиля 2020


Характеристики

Артикул:
TSB-2020-638(+370)
Длина:
638 мм + 370 мм
Вес, кг:
1,08
