3 713.00 руб.
от 1 шт
от 2 шт
3 638.74 ₽
−2%
от 7 шт
3 564.48 ₽
−4%
от 20 шт
3 490.22 ₽
−6%
от 30 шт
3 415.96 ₽
−8%
от 70 шт
3 341.70 ₽
−10%
от 140 шт
3 267.44 ₽
−12%
На складе
30 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Срок под заказ: 2-5 рабочих дней
Предварительная стоимость типового набора-комплекта по спецификации:3713 Руб.
| Наименование | Длина, мм | Количество, шт. | Комментарий |
|---|---|---|---|
| TS-3030-2020 | Профиль телескопический 30х30 (Анодированный) | 400 мм | 1 шт. | |
| OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный) | 390 мм | 1 шт. | |
| TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х30 | 1 шт. | ||
| 2113 | Шарнирный соединитель к профилям 20х20 мм | 2 шт. | ||
| D21M6H15 | Фиксатор М6х15, диаметр 21 мм | 2 шт. | ||
| 5079 | Резьбовая вставка М6х8 мм | 2 шт. | ||
| TS-3030-CAP | Пластиковая заглушка для телескопического профиля TS-3030 | 1 шт. | ||
| Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.8 | 4 шт. | ||
| Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9 | 2 шт. | ||
| Гровер D6 DIN7980 | 2 шт. | ||
| Распил в размер профиль телескопический 30х30 | 1 шт. | ||
| Распил в размер профиль 20х20 | 1 шт. | ||
| Сверление отверстия D6 | 3 шт. | ||
| Нарезание резьбы М4 | 4 шт. | ||
| Сборка телескопического блока | 1 шт. | ||
| Нарезание резьбы М6 | 4 шт. |
Файлы для скачивания
3D-модель · STEP
СкачатьTSB-2020-438(+240) | Блок телескопический 20х20 438 мм + 240 мм (3D-модель).STEP
3D-модель · архив ZIP
СкачатьАрхив ZIPTSB-2020-438(+240) | Блок телескопический 20х20 438 мм + 240 мм (3D-модель).ZIP
Чертеж · PDF
СкачатьTSB-2020-438(+240) | Блок телескопический 20х20 438 мм + 240 мм (Чертеж).PDF
Описание

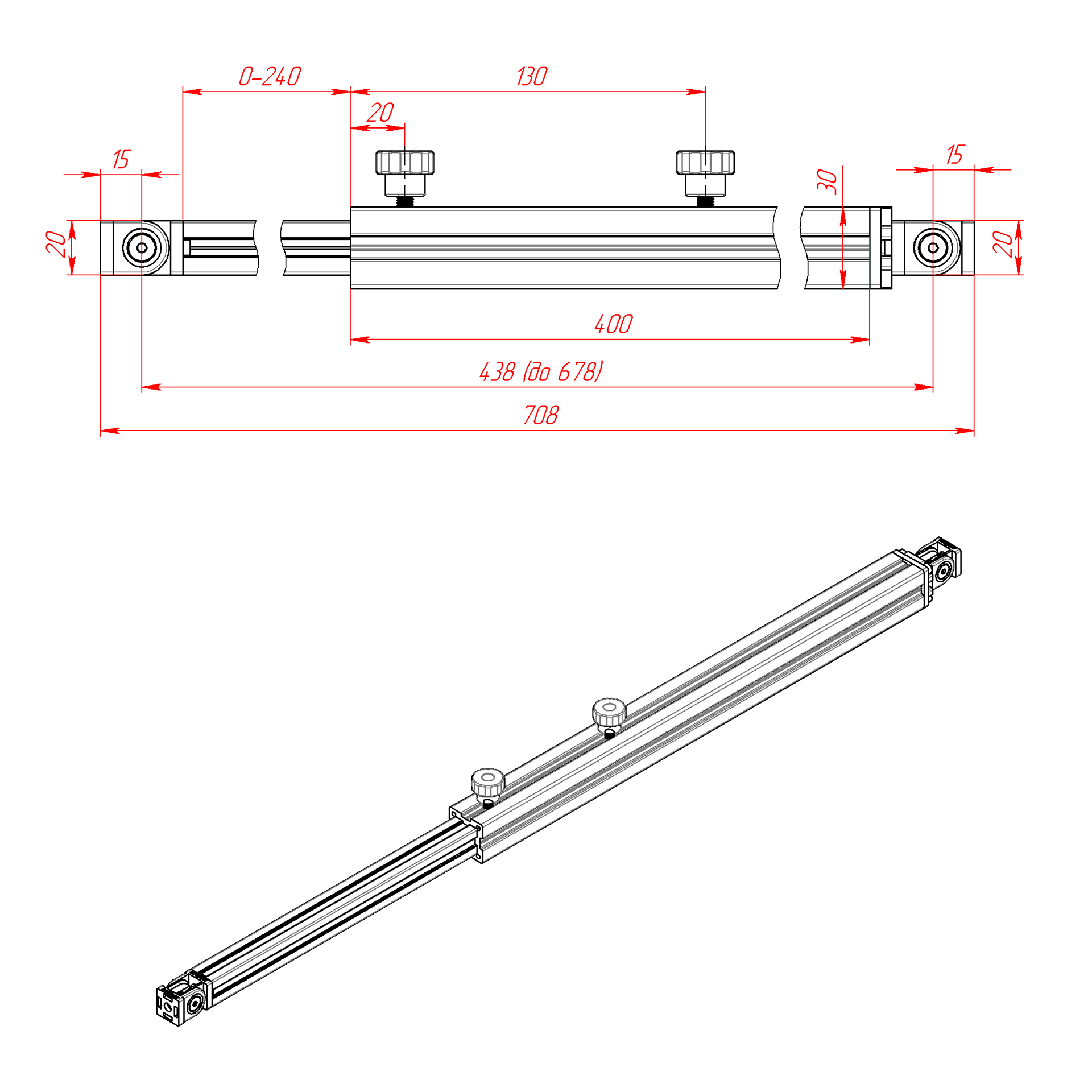

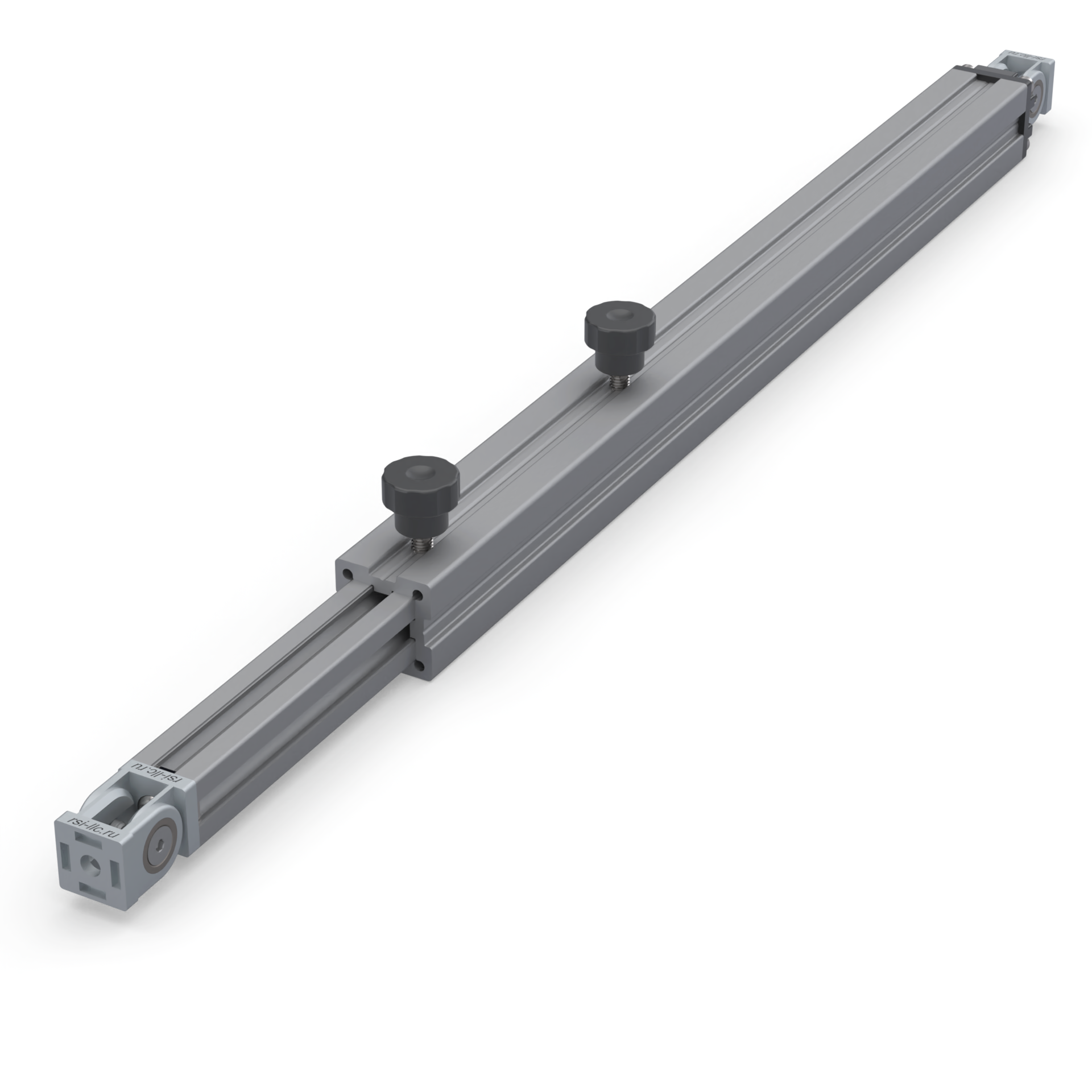

Телескопический блок с шарнирными соединителями серии 20 на двух концах. Регулируемая длина по осям шарниров от 438 мм до 678 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.
Характеристики
|
Артикул:
|
TSB-2020-438(+240) |
|
Страна производства:
|
Россия |
|
Длина, мм:
|
438 мм + 240 мм |
|
Покрытие:
|
Анодирование (Серебро) |
|
Вес, кг:
|
0,77 |
|
Цвет:
|
Серебро |

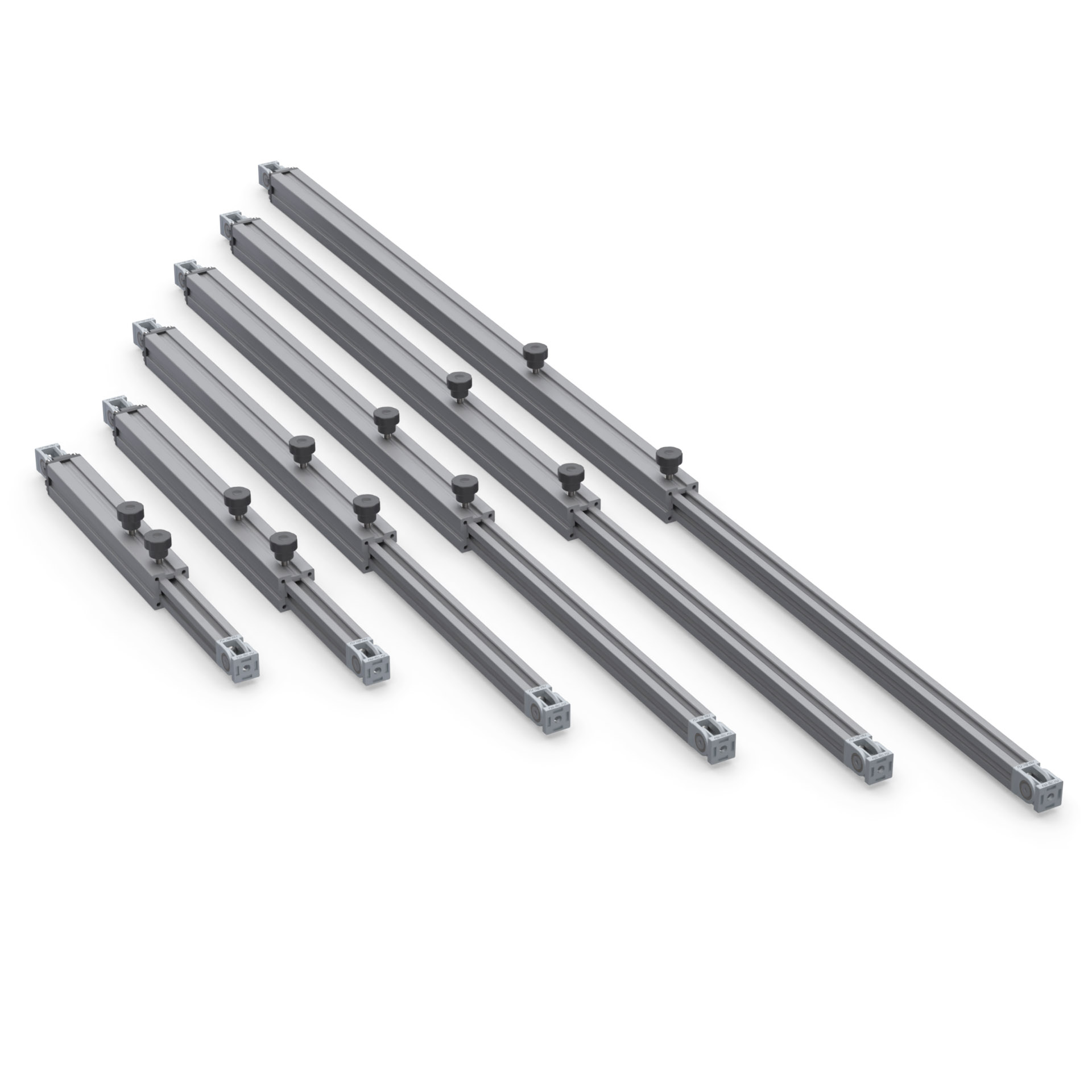

Возможные замены или аналоги для арт. TSB-2020-438(+240):
