3 366.00 руб.
от 1 шт
от 2 шт
3 298.68 ₽
−2%
от 7 шт
3 231.36 ₽
−4%
от 20 шт
3 164.04 ₽
−6%
от 30 шт
3 096.72 ₽
−8%
от 75 шт
3 029.40 ₽
−10%
от 150 шт
2 962.08 ₽
−12%
На складе
30 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Срок под заказ: 2-5 рабочих дней
Предварительная стоимость типового набора-комплекта по спецификации:3366 Руб.
| Наименование | Длина, мм | Количество, шт. | Комментарий |
|---|---|---|---|
| TS-3030-2020 | Профиль телескопический 30х30 (Анодированный) | 200 мм | 1 шт. | |
| OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный) | 190 мм | 1 шт. | |
| TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х30 | 1 шт. | ||
| 2113 | Шарнирный соединитель к профилям 20х20 мм | 2 шт. | ||
| D21M6H15 | Фиксатор М6х15, диаметр 21 мм | 2 шт. | ||
| 5079 | Резьбовая вставка М6х8 мм | 2 шт. | ||
| TS-3030-CAP | Пластиковая заглушка для телескопического профиля TS-3030 | 1 шт. | ||
| Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.8 | 4 шт. | ||
| Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9 | 2 шт. | ||
| Гровер D6 DIN7980 | 2 шт. | ||
| Распил в размер профиль телескопический 30х30 | 1 шт. | ||
| Распил в размер профиль 20х20 | 1 шт. | ||
| Сверление отверстия D6 | 3 шт. | ||
| Нарезание резьбы М4 | 4 шт. | ||
| Сборка телескопического блока | 1 шт. | ||
| Нарезание резьбы М6 | 4 шт. |
Файлы для скачивания
3D-модель · STEP
СкачатьTSB-2020-238(+100) | Блок телескопический 20х20 238 мм + 100 мм (3D-модель).STEP
3D-модель · архив ZIP
СкачатьАрхив ZIPTSB-2020-238(+100) | Блок телескопический 20х20 238 мм + 100 мм (3D-модель).ZIP
Чертеж · PDF
СкачатьTSB-2020-238(+100) | Блок телескопический 20х20 238 мм + 100 мм (Чертеж).PDF
Описание

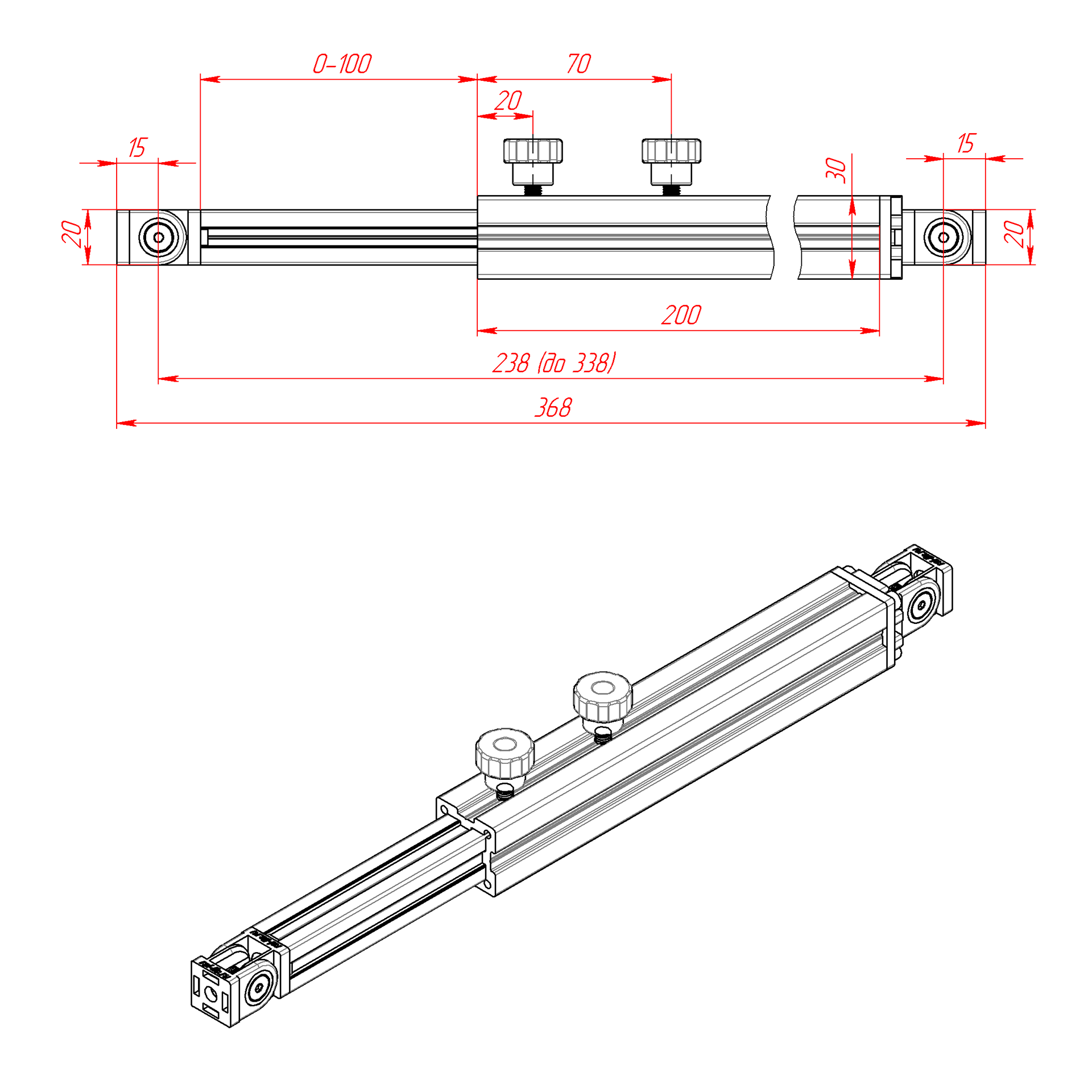

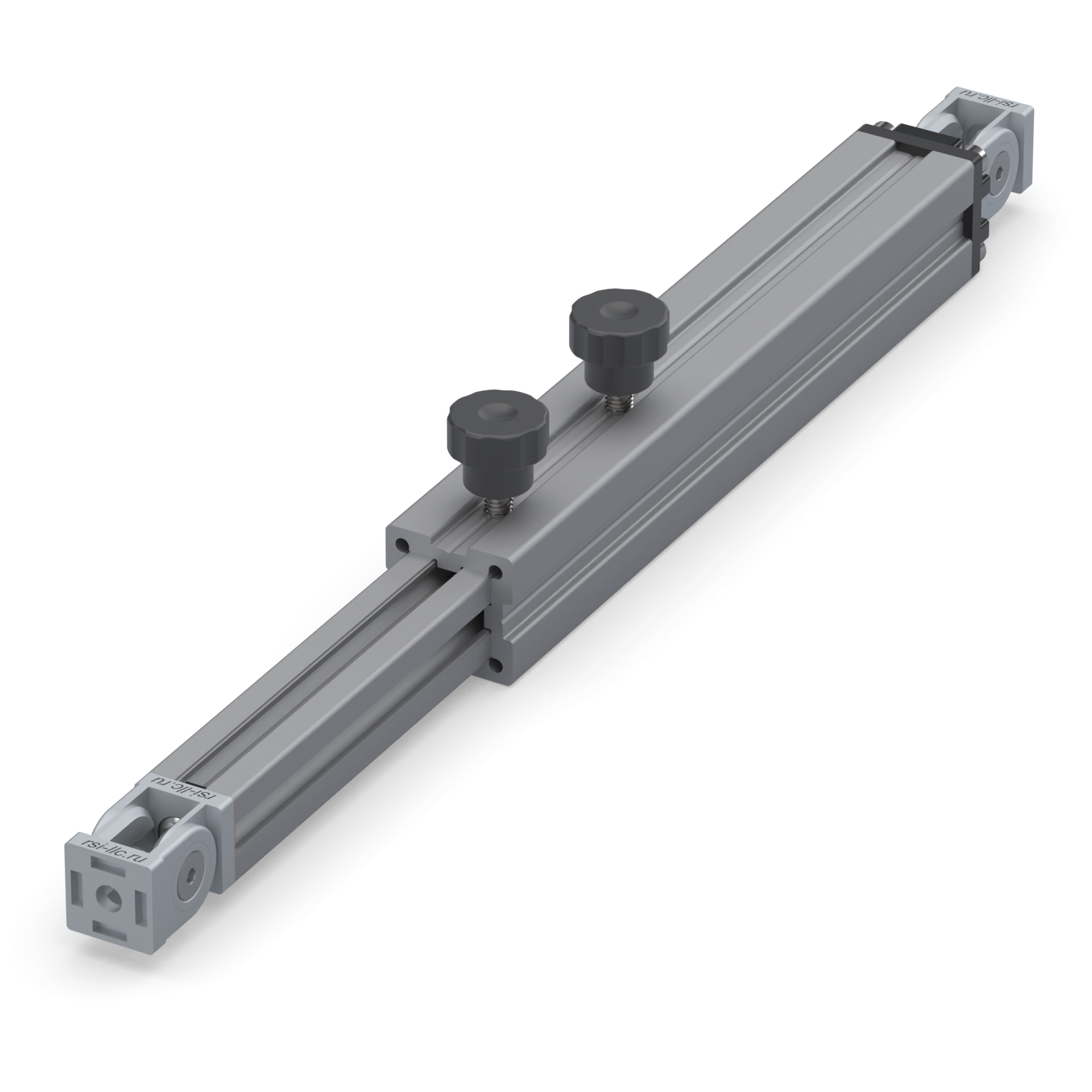

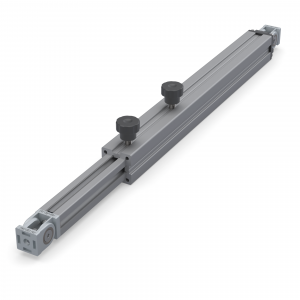

Телескопический блок с шарнирными соединителями серии 20 на двух концах. Регулируемая длина по осям шарниров от 238 мм до 338 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.
Характеристики
|
Артикул:
|

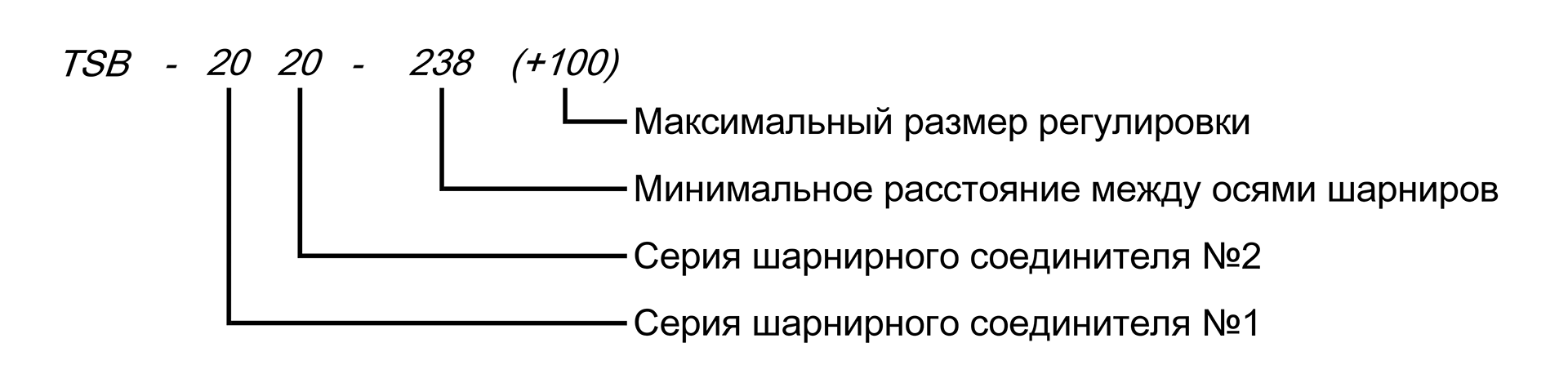

TSB-2020-238(+100) |
|
Страна производства:
|
Россия |
|
Длина, мм:
|
238 мм + 100 мм |
|
Покрытие:
|
Анодирование (Серебро) |
|
Вес, кг:
|
0,45 |
|
Цвет:
|
Серебро |

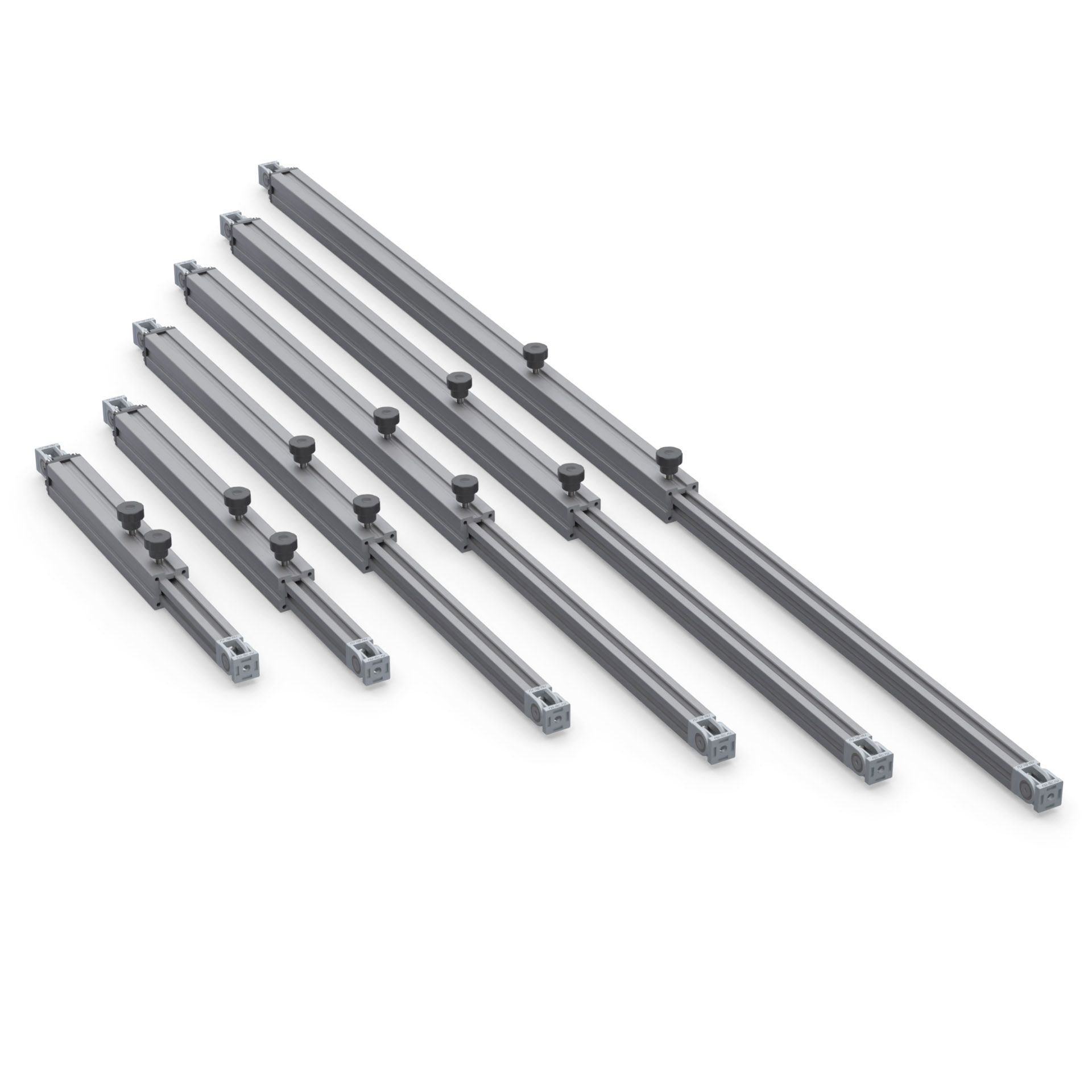

Возможные замены или аналоги для арт. TSB-2020-238(+100):

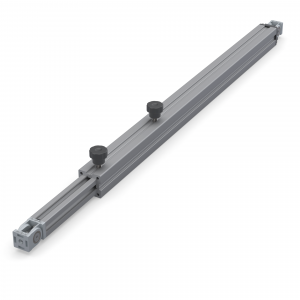

TSB-2020-338(+170) | Блок телескопический 20х20 338 мм + 170 мм
в наличии ≈ 30 шт.
Товар отсутствует или в наличии недостаточно? Срок под заказ:
2-5 рабочих дней

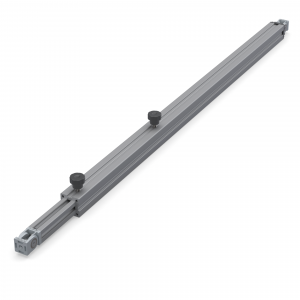

TSB-2020-438(+240) | Блок телескопический 20х20 438 мм + 240 мм
в наличии ≈ 30 шт.
Товар отсутствует или в наличии недостаточно? Срок под заказ:
2-5 рабочих дней

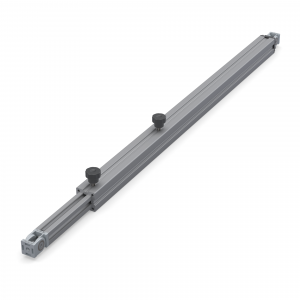

TSB-2020-538(+320) | Блок телескопический 20х20 538 мм + 320 мм
в наличии ≈ 30 шт.
Товар отсутствует или в наличии недостаточно? Срок под заказ:
2-5 рабочих дней

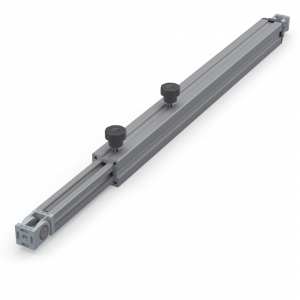

TSB-2020-638(+370) | Блок телескопический 20х20 638 мм + 370 мм
в наличии ≈ 30 шт.
Товар отсутствует или в наличии недостаточно? Срок под заказ:
2-5 рабочих дней
TSB-2020-738(+440) | Блок телескопический 20х20 738 мм + 440 мм
в наличии ≈ 30 шт.
Товар отсутствует или в наличии недостаточно? Срок под заказ:
2-5 рабочих дней
