TSB-3030-751(+440) | Блок телескопический 30х30 751 мм + 440 мм

Сделано в России

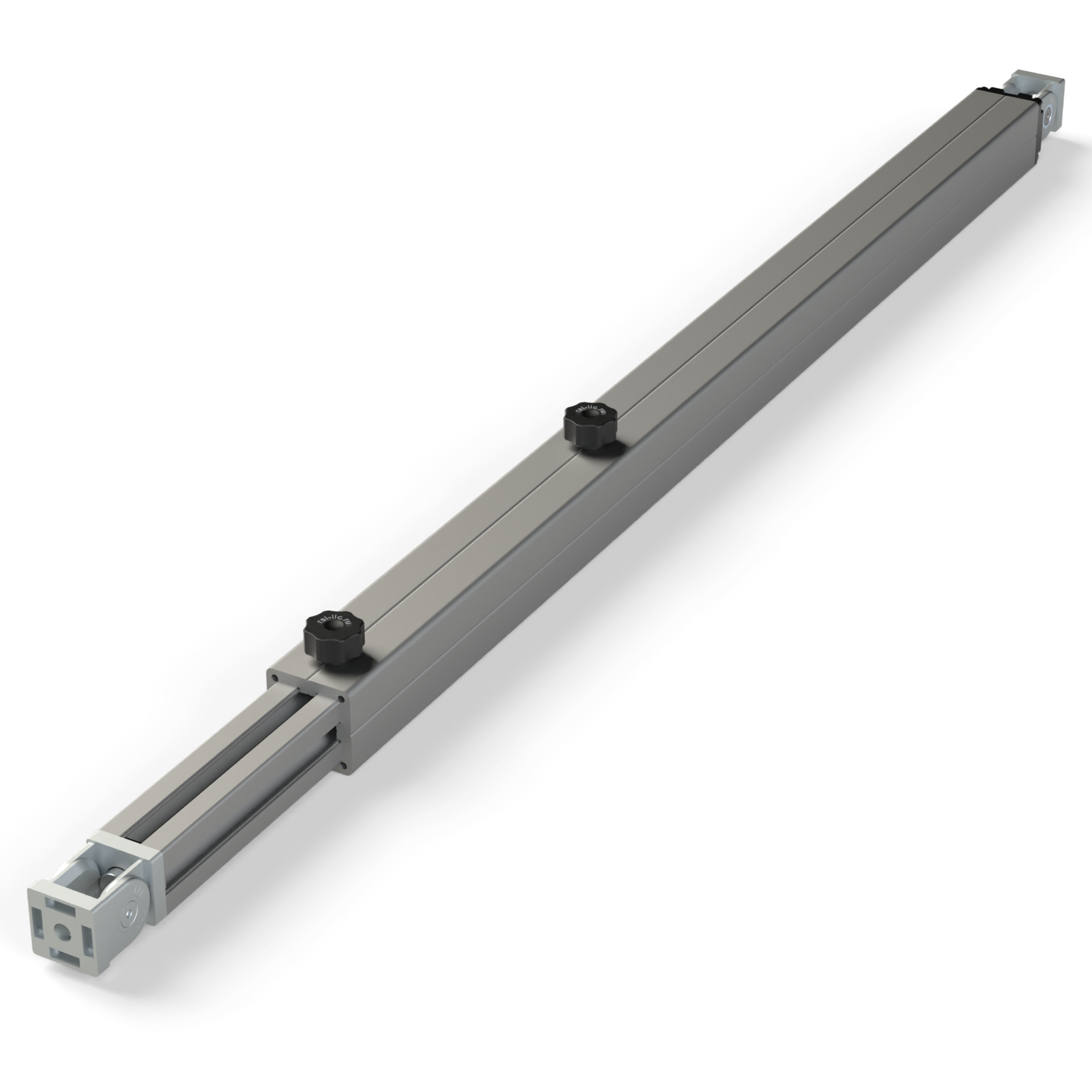

Телескопический алюминиевый блок 3030 регулируемой длиной от 751 мм до 1191 мм

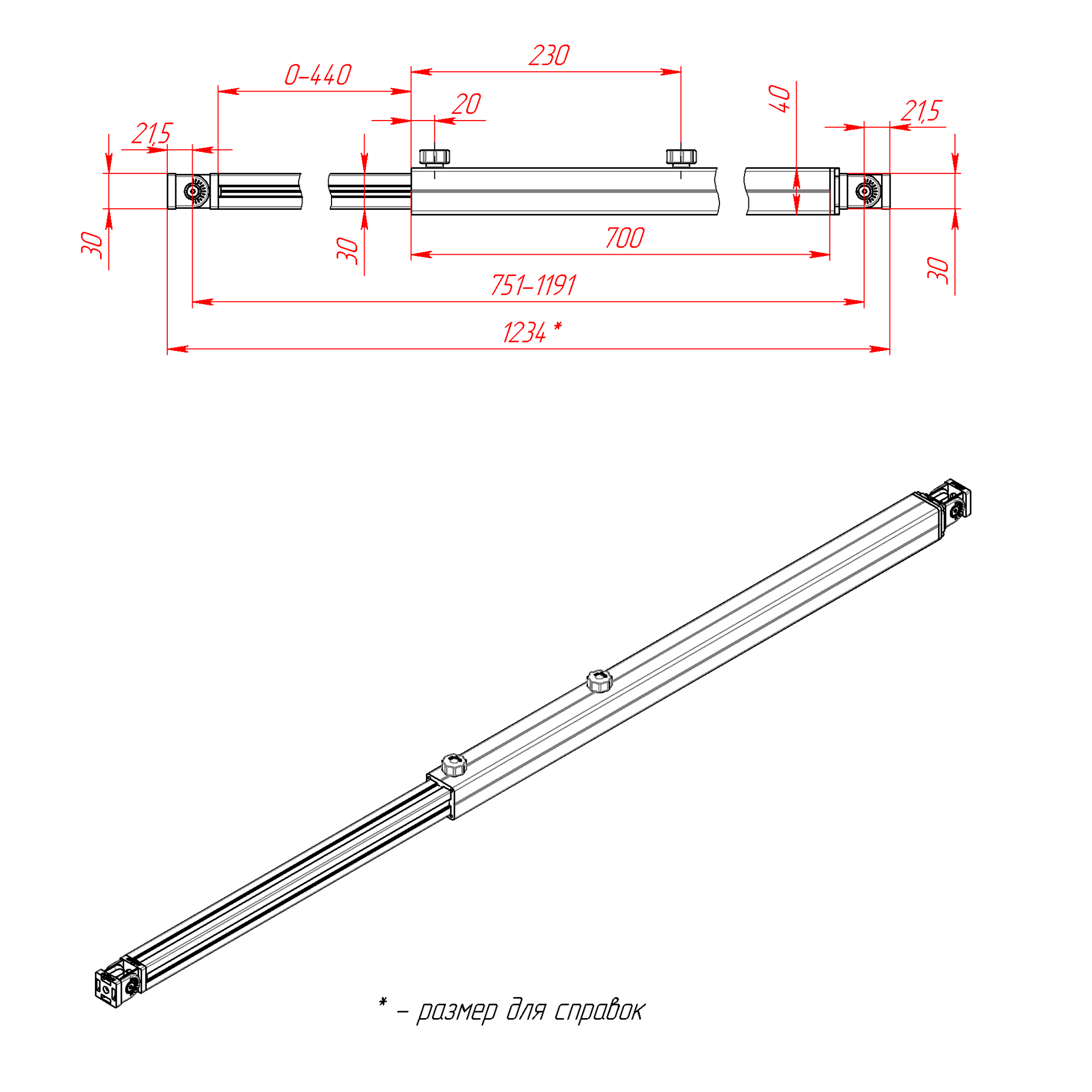

Чертёж телескопического блока 3030 751 мм (+440 мм)

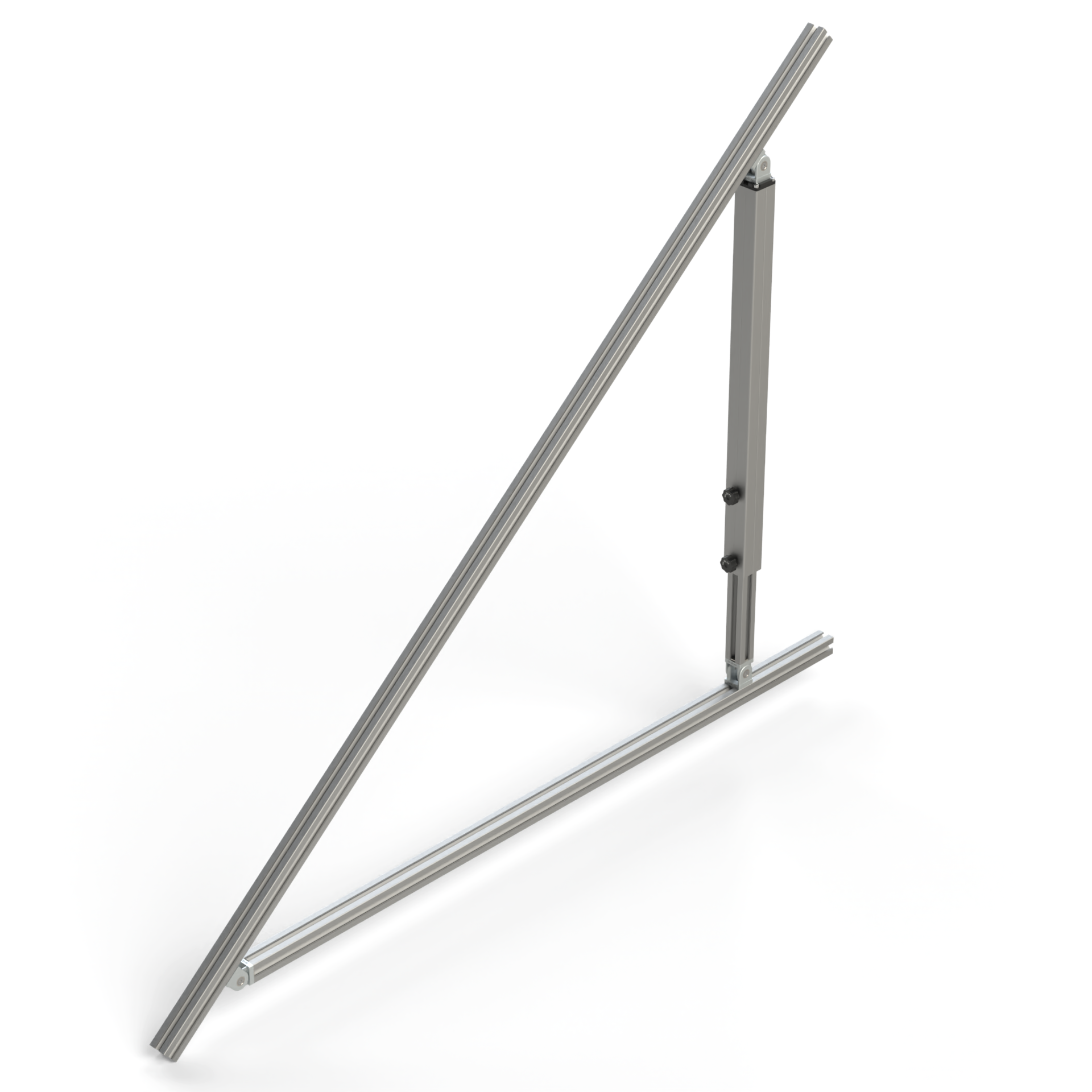

Пример использования телескопического блока с конструкционным алюминиевым профилем
Ассортимент алюминиевых телескопических блоков с шарнирами серии 30
6 608.00 руб. от 1 шт
от 2 шт 6 475.84 ₽ −2%
от 4 шт 6 343.68 ₽ −4%
от 9 шт 6 211.52 ₽ −6%
от 15 шт 6 079.36 ₽ −8%
от 40 шт 5 947.20 ₽ −10%
от 80 шт 5 815.04 ₽ −12%
Наличие TSB-3030-751(+440) | Блок телескопический 30х30 751 мм + 440 мм
На складе 120 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Добавить
Выбрать цвет покраски + 2323 ₽/шт.
RAL 3020 Матовый · +2323 ₽
Добавить
RAL 2004 Матовый · +2323 ₽
Добавить
RAL 1021 Матовый · +2323 ₽
Добавить
RAL 6018 Матовый · +2323 ₽
Добавить
RAL 6005 Матовый · +2323 ₽
Добавить
RAL 5015 Матовый · +2323 ₽
Добавить
RAL 5005 Матовый · +2323 ₽
Добавить
RAL 7035 Матовый · +2323 ₽
Добавить
RAL 7024 Матовый · +2323 ₽
Добавить
RAL 9003 Матовый · +2323 ₽
Добавить
RAL 9005 Муар · +2323 ₽
Добавить
Предварительная стоимость типового набора-комплекта по спецификации:6608 Руб.
НаименованиеДлина, ммКоличество, шт.Комментарий
TS-4040-3030 | Профиль телескопический 40х40 (Анодированный)700 мм1 шт.
OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)690 мм1 шт.
TS-4040-Connector | Соединитель к телескопическому профилю 40х40 для шарниров 30х30 и 40х401 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм2 шт.
D25M8H20 | Фиксатор М8х20, диаметр 25 мм2 шт.
5078 | Резьбовая вставка М5х8 мм1 шт.
TS-4040-CAP | Пластиковая заглушка для телескопического профиля TS-40401 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М8х20 DIN912 под внутренний шестигранник2 шт.
Гайка с фланцем М5 DIN69231 шт.
Гровер D8 DIN79802 шт.
Распил в размер профиль телескопический 40х401 шт.
Распил в размер профиль 30х301 шт.
Сверление отверстия D82 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М83 шт.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
TSB-3030-751(+440) | Блок телескопический 30х30 751 мм + 440 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
TSB-3030-751(+440) | Блок телескопический 30х30 751 мм + 440 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
TSB-3030-751(+440) | Блок телескопический 30х30 751 мм + 440 мм (Чертеж).PDF

Описание

Телескопический блок с шарнирными соединителями серии 30 на двух концах. Регулируемая длина по осям шарниров от 751 мм до 1191 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.

Расшифровка артикула телескопического профиля 3030


Характеристики

Артикул:
 TSB-3030-751(+440)
Страна производства:
 Россия
Длина, мм:
 751 мм + 440 мм
Покрытие:
 Анодирование (Серебро)
Вес, кг:
 2,16
Цвет:
 Серебро
