TSB-3030-351(+170) | Блок телескопический 30х30 351 мм + 170 мм

Сделано в России

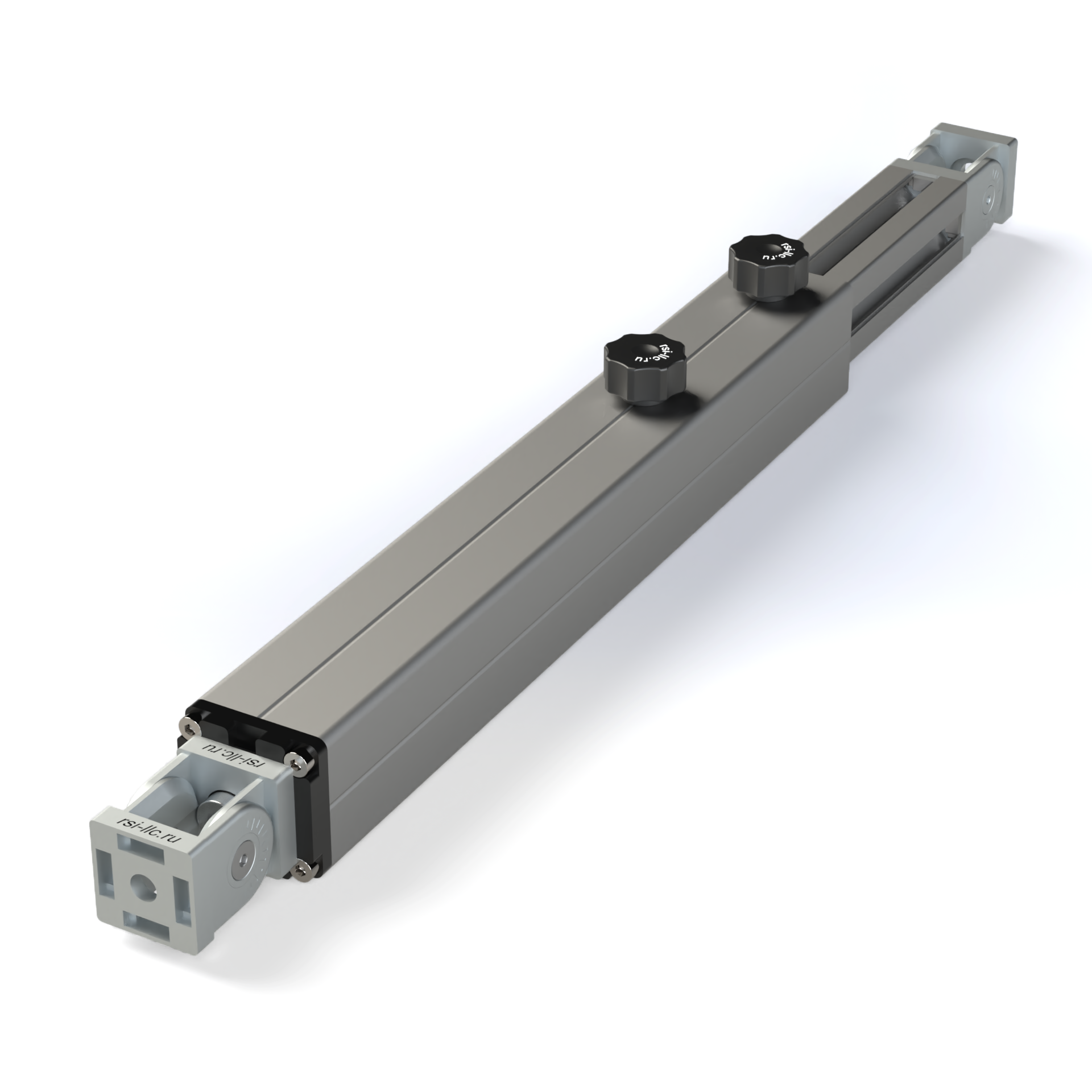

Телескопический блок 3030, Длина 351+170 мм

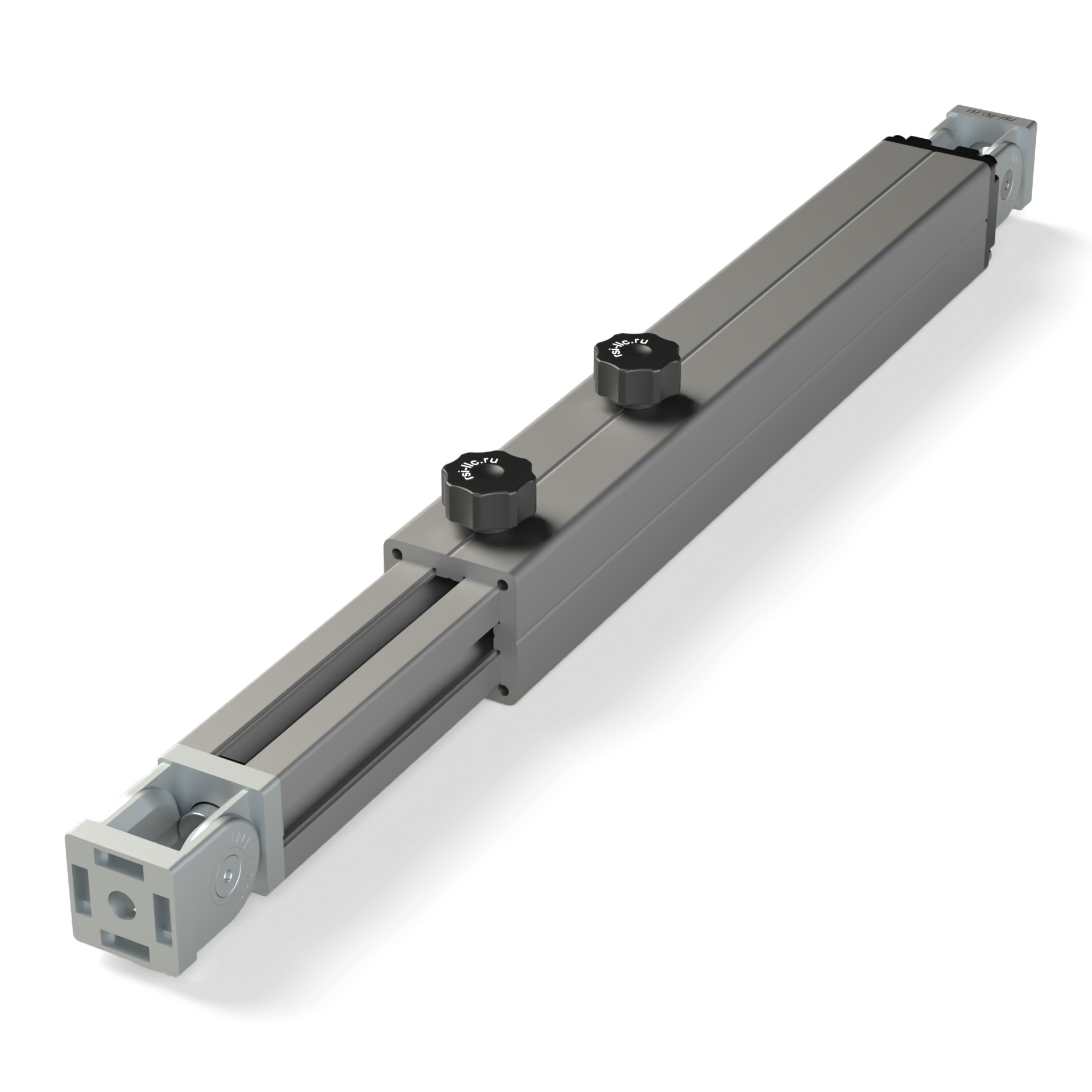

Телескопический блок 30х30, длина 351 мм + 170 мм

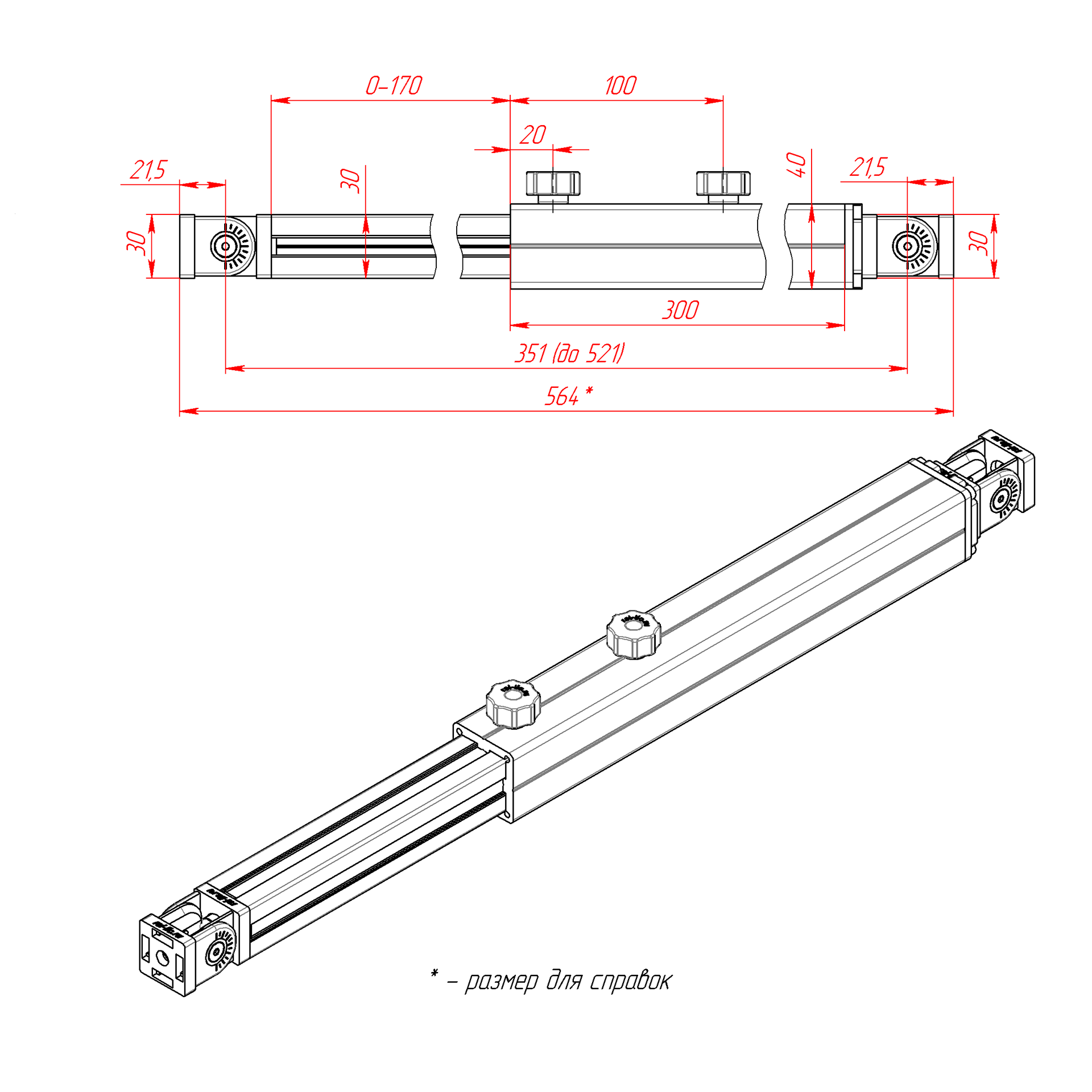

Чертёж телескопического блока 30х30, длина 351 мм + 170 мм

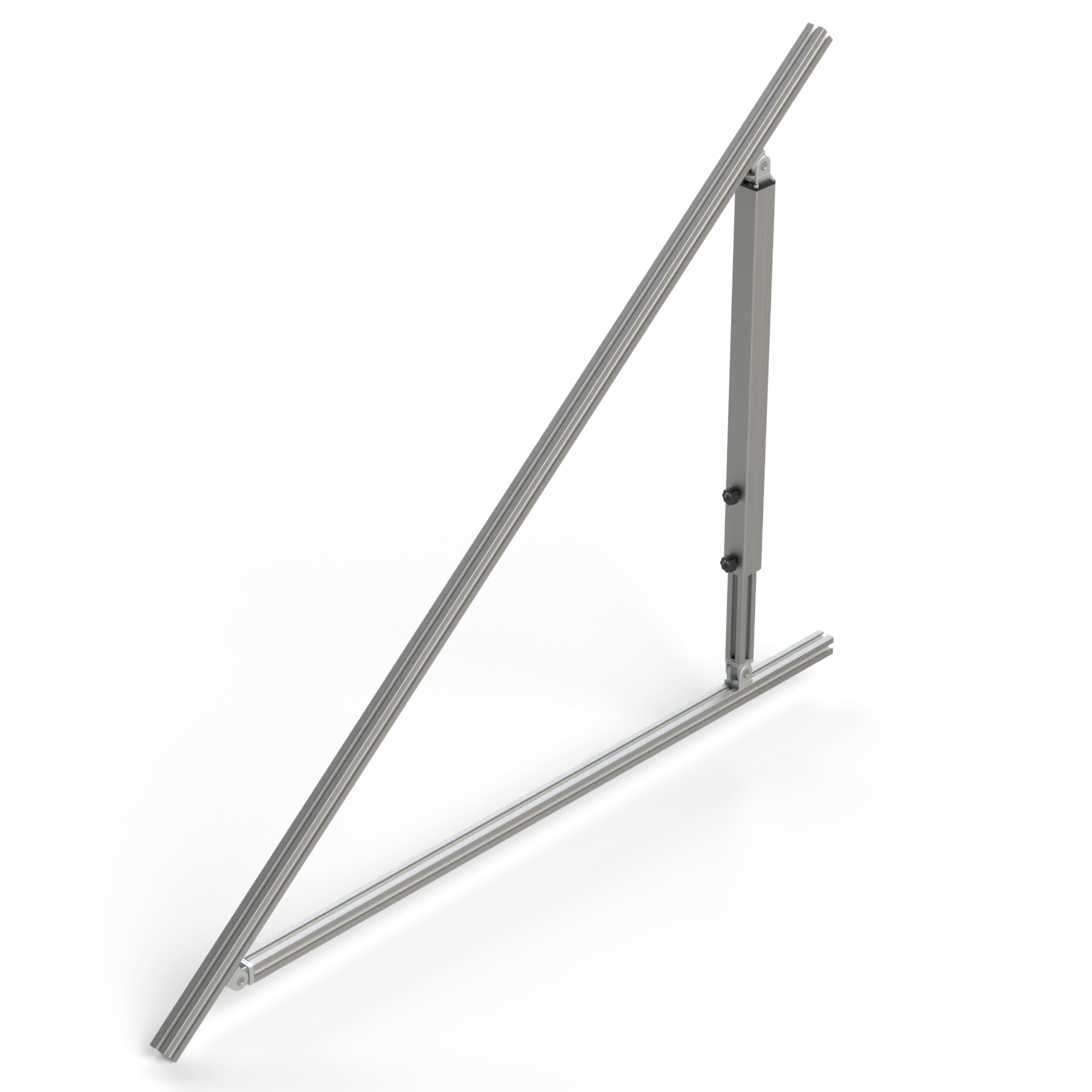

Пример использования телескопического блока с конструкционным алюминиевым профилем

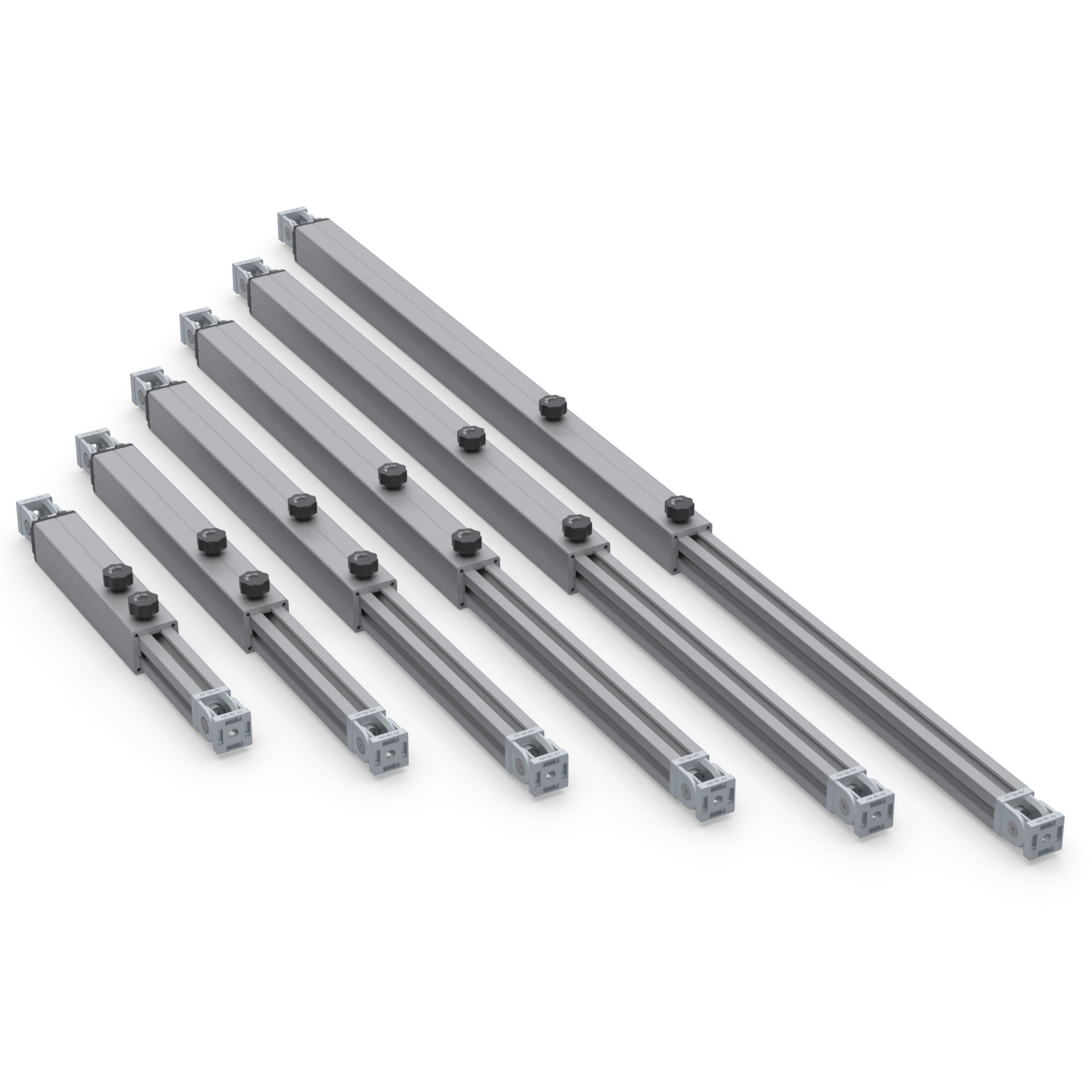

Ассортимент алюминиевых телескопических блоков с шарнирами серии 30
5 007.00 руб. от 1 шт
от 2 шт 4 906.86 ₽ −2%
от 5 шт 4 806.72 ₽ −4%
от 15 шт 4 706.58 ₽ −6%
от 20 шт 4 606.44 ₽ −8%
от 50 шт 4 506.30 ₽ −10%
от 100 шт 4 406.16 ₽ −12%
Наличие TSB-3030-351(+170) | Блок телескопический 30х30 351 мм + 170 мм
На складе 120 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Добавить
Выбрать цвет покраски + 1770 ₽/шт.
RAL 3020 Матовый · +1770 ₽
Добавить
RAL 2004 Матовый · +1770 ₽
Добавить
RAL 1021 Матовый · +1770 ₽
Добавить
RAL 6018 Матовый · +1770 ₽
Добавить
RAL 6005 Матовый · +1770 ₽
Добавить
RAL 5015 Матовый · +1770 ₽
Добавить
RAL 5005 Матовый · +1770 ₽
Добавить
RAL 7035 Матовый · +1770 ₽
Добавить
RAL 7024 Матовый · +1770 ₽
Добавить
RAL 9003 Матовый · +1770 ₽
Добавить
RAL 9005 Муар · +1770 ₽
Добавить
Предварительная стоимость типового набора-комплекта по спецификации:5007 Руб.
НаименованиеДлина, ммКоличество, шт.Комментарий
TS-4040-3030 | Профиль телескопический 40х40 (Анодированный)300 мм1 шт.
OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)290 мм1 шт.
TS-4040-Connector | Соединитель к телескопическому профилю 40х40 для шарниров 30х30 и 40х401 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм2 шт.
D25M8H20 | Фиксатор М8х20, диаметр 25 мм2 шт.
5078 | Резьбовая вставка М5х8 мм1 шт.
TS-4040-CAP | Пластиковая заглушка для телескопического профиля TS-40401 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М8х20 DIN912 под внутренний шестигранник2 шт.
Гайка с фланцем М5 DIN69231 шт.
Гровер D8 DIN79802 шт.
Распил в размер профиль телескопический 40х401 шт.
Распил в размер профиль 30х301 шт.
Сверление отверстия D82 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М83 шт.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
TSB-3030-351(+170) | Блок телескопический 30х30 351 мм + 170 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
TSB-3030-351(+170) | Блок телескопический 30х30 351 мм + 170 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
TSB-3030-351(+170) | Блок телескопический 30х30 351 мм + 170 мм (Чертеж).PDF

Описание

Телескопический блок с шарнирными соединителями серии 30 на двух концах. Регулируемая длина по осям шарниров от 351 мм до 521 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.

Расшифровка артикула телескопического профиля 3030


Характеристики

Артикул:
 TSB-3030-351(+170)
Страна производства:
 Россия
Длина, мм:
 351 мм + 170 мм
Покрытие:
 Анодирование (Серебро)
Вес, кг:
 1,08
Цвет:
 Серебро
