299.00 руб.
от 1 шт
от 5 шт
293.02 ₽
−2%
от 20 шт
287.04 ₽
−4%
от 55 шт
281.06 ₽
−6%
от 110 шт
275.08 ₽
−8%
от 210 шт
269.10 ₽
−10%
от 325 шт
263.12 ₽
−12%
Под заказ
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Срок под заказ: 2-5 рабочих дней
Файлы для скачивания
3D-модель · STEP
Скачать8212s | Стальной угловой соединитель 100х100 мм, сталь 3 мм (3D-модель).STEP
3D-модель · архив ZIP
СкачатьАрхив ZIP8212s | Стальной угловой соединитель 100х100 мм, сталь 3 мм (3D-модель).ZIP

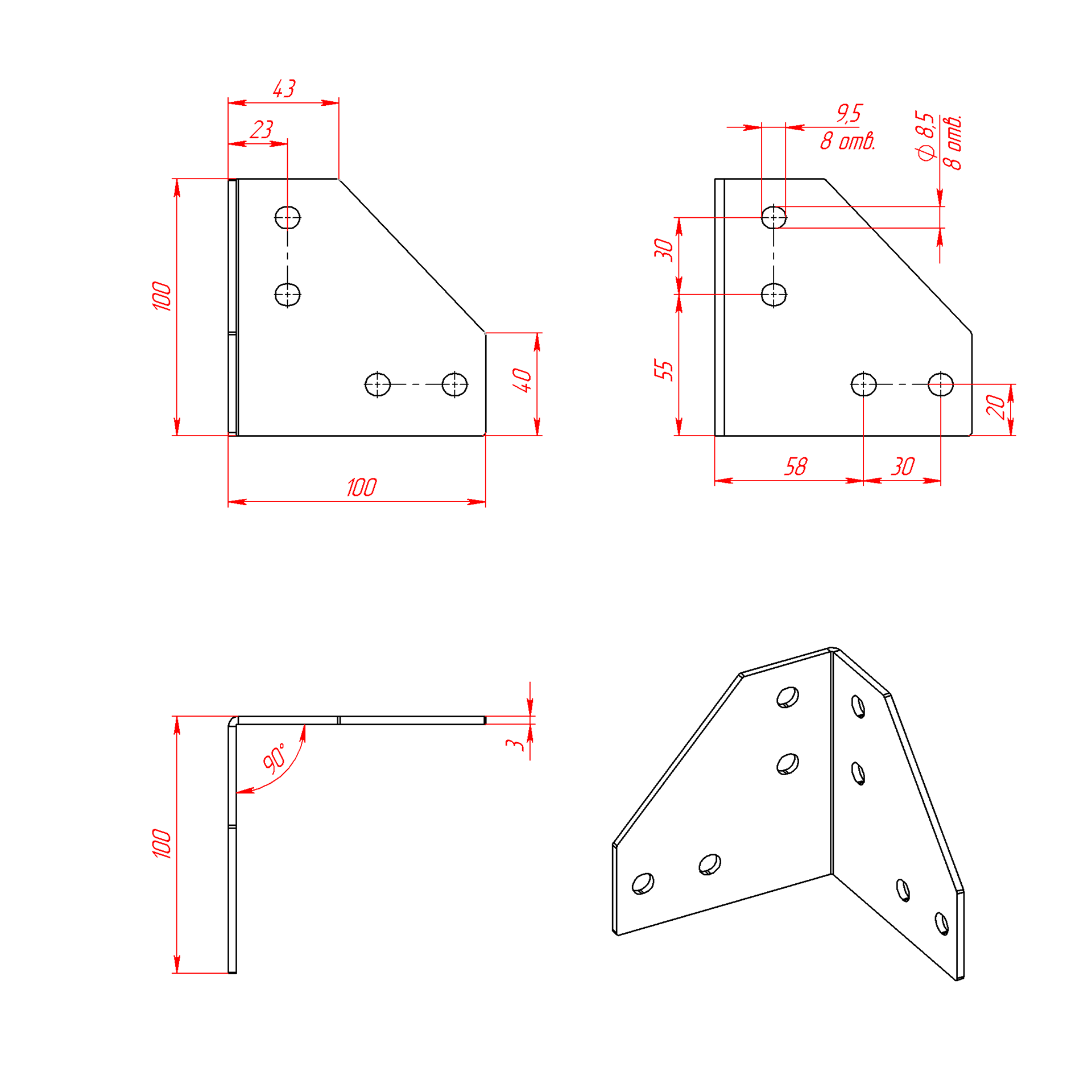

Чертеж · PDF
Скачать8212s | Стальной угловой соединитель 100х100 мм, сталь 3 мм (Чертеж).PDF
Описание

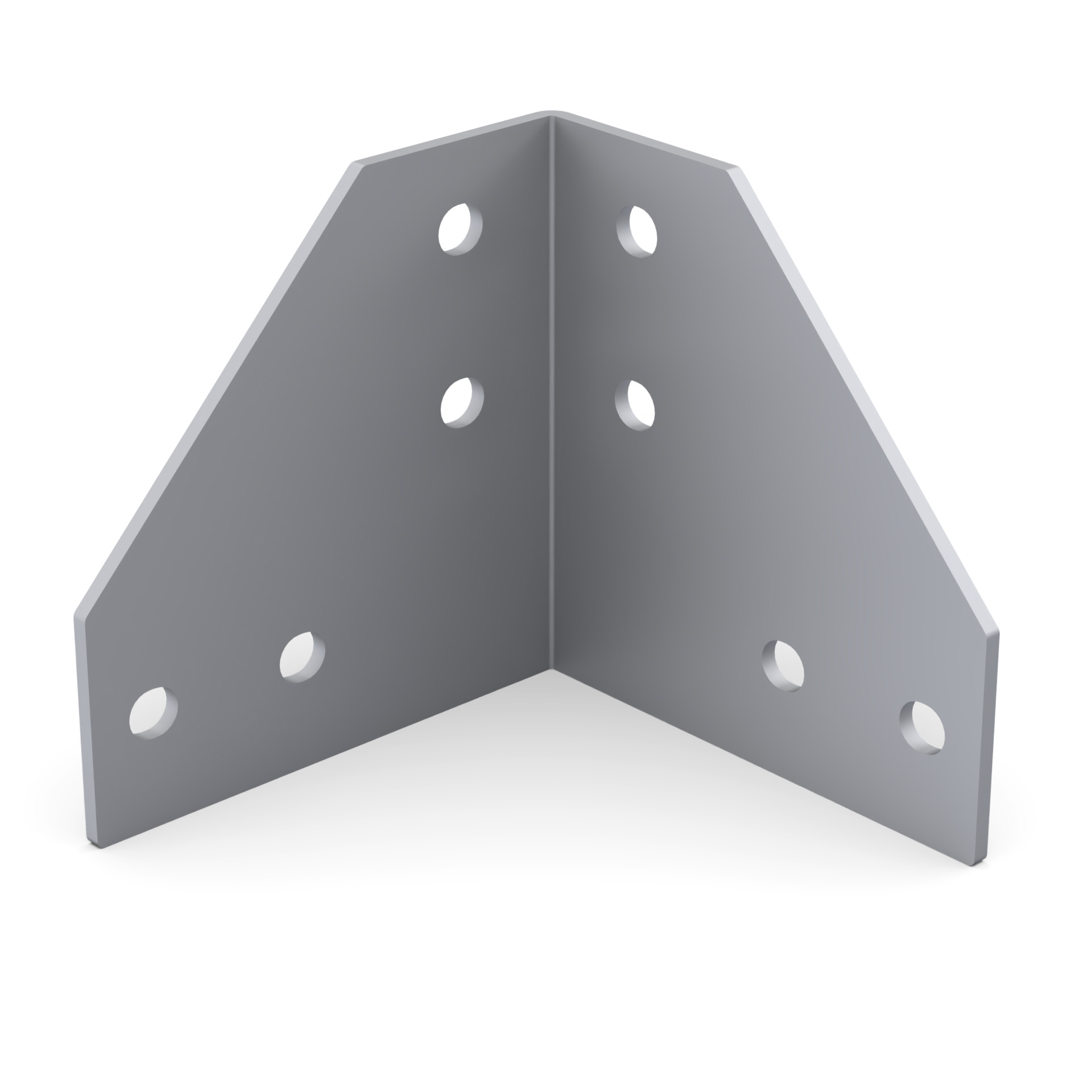

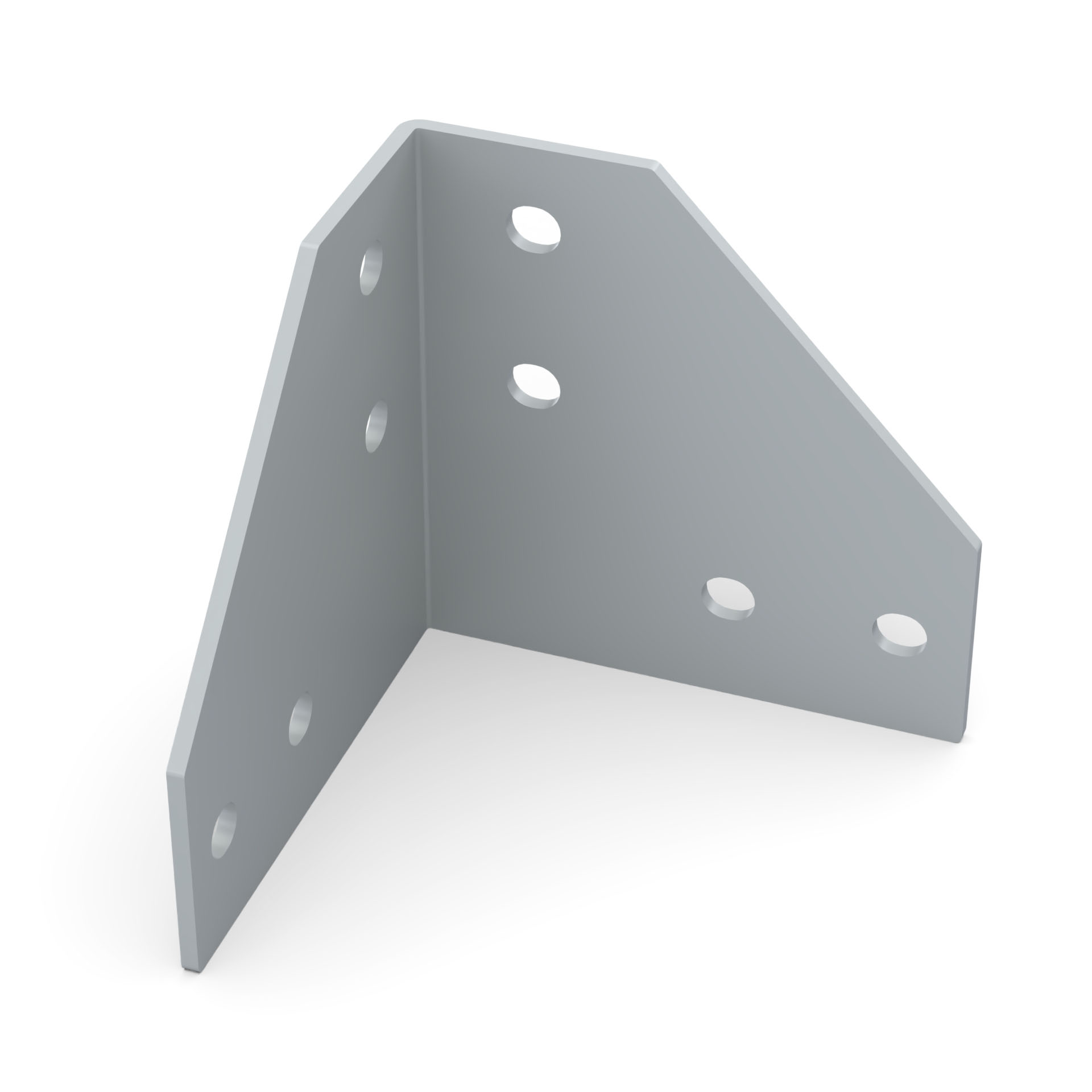

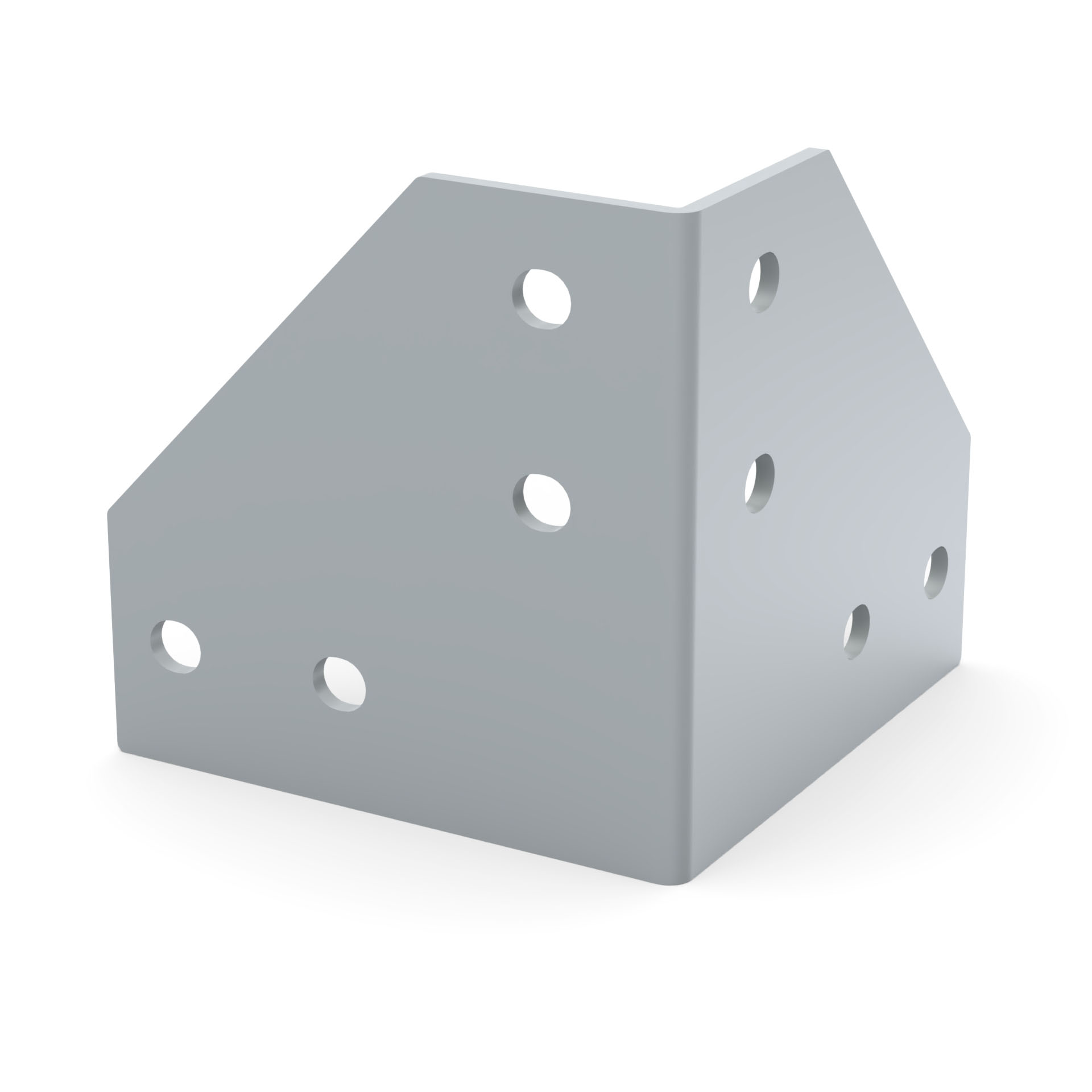

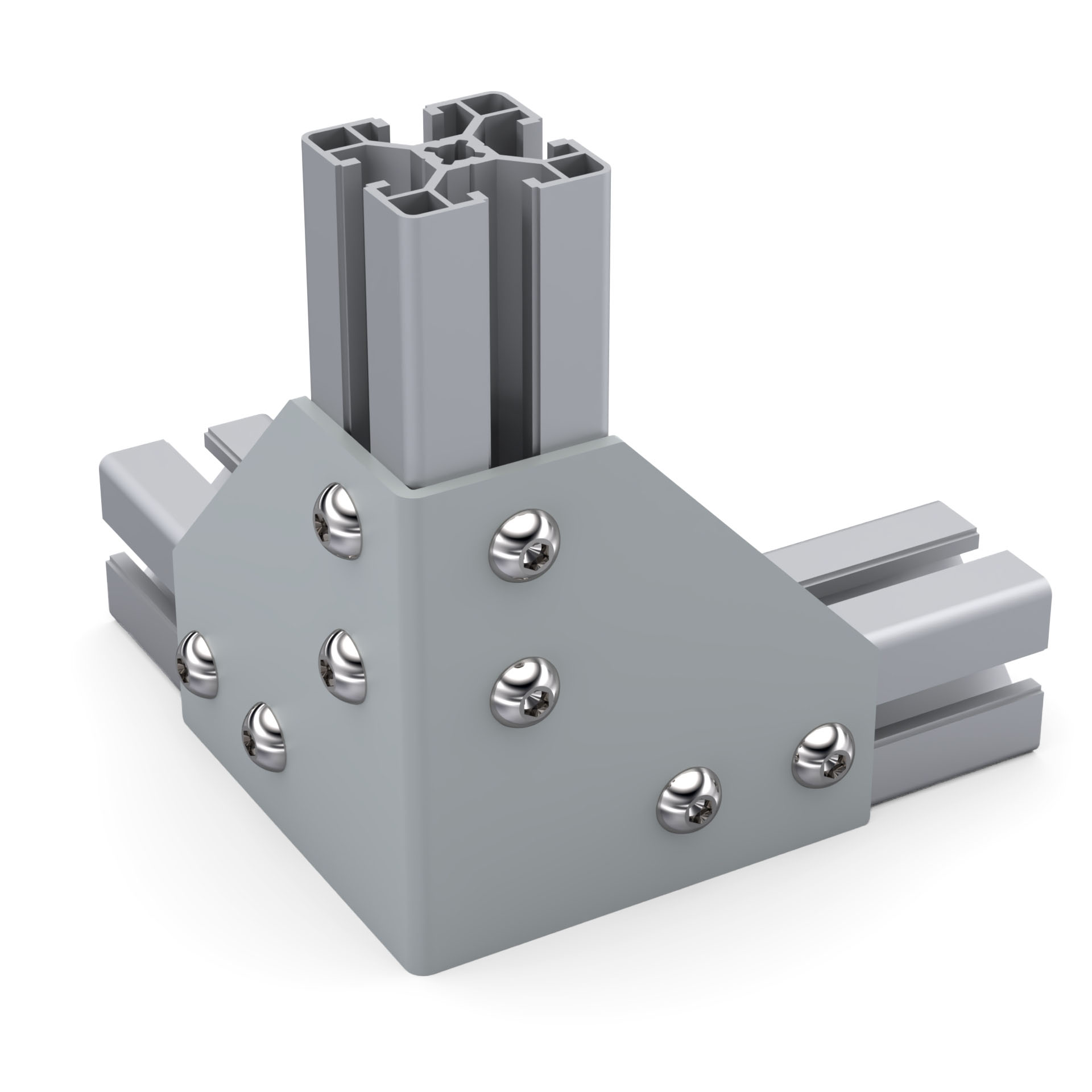

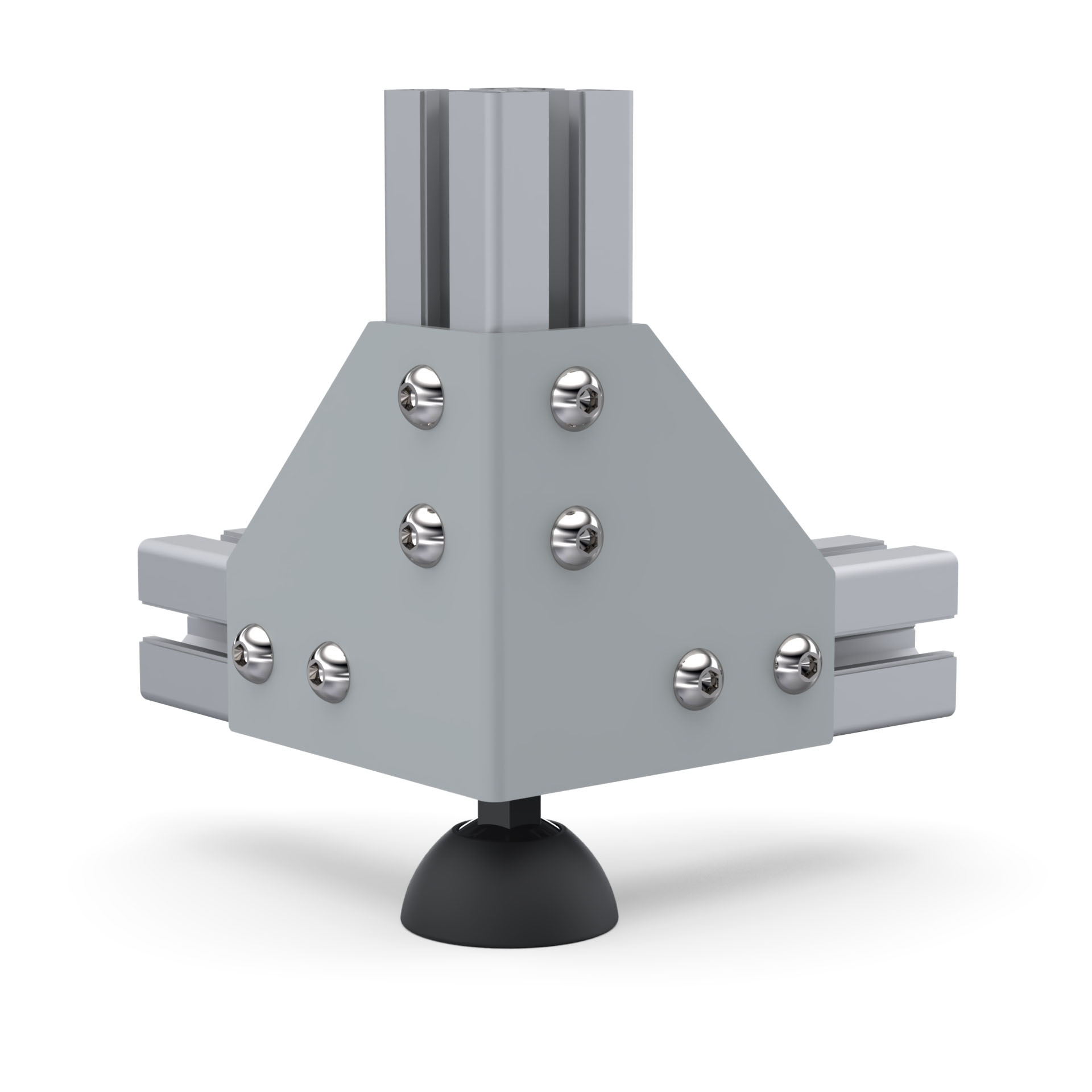

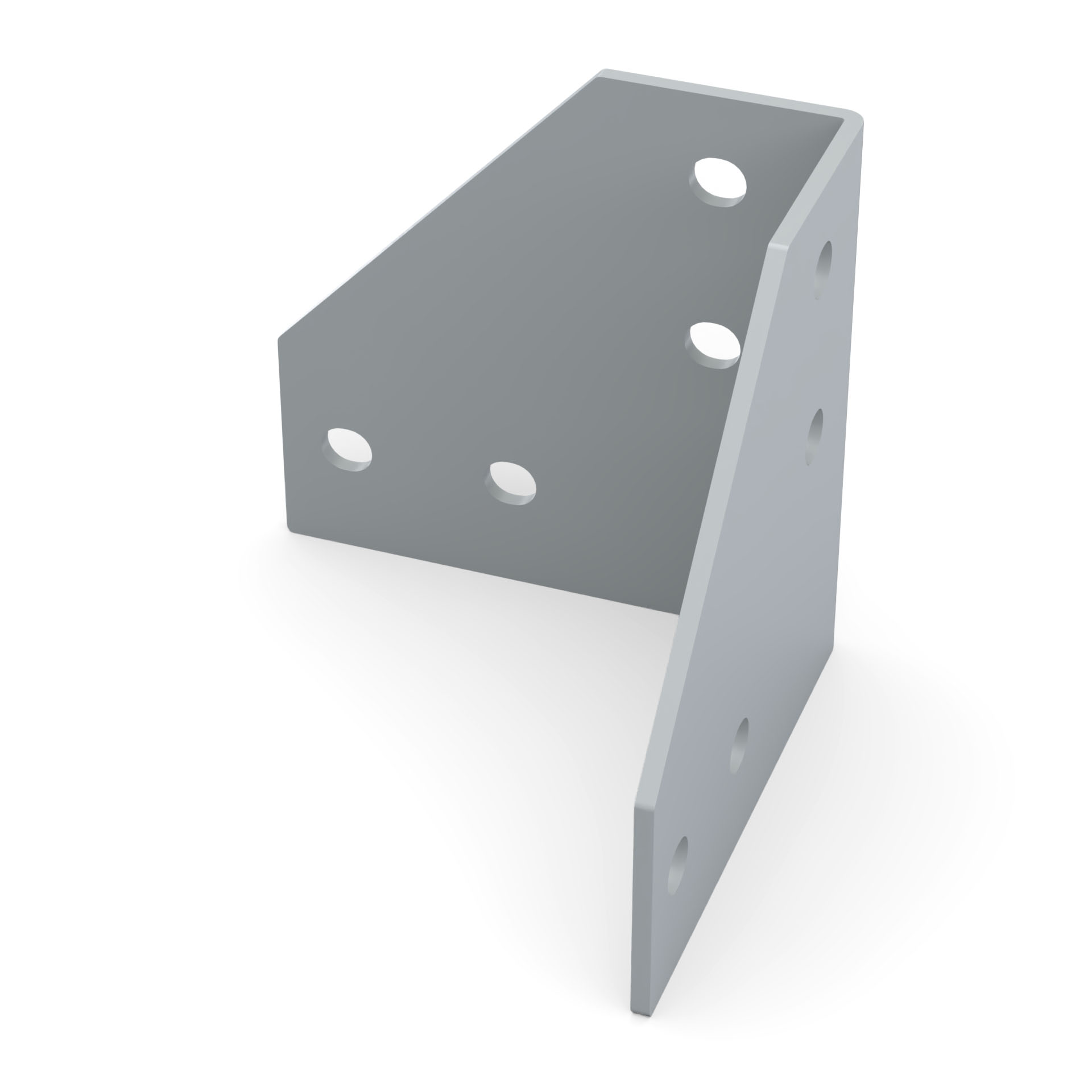

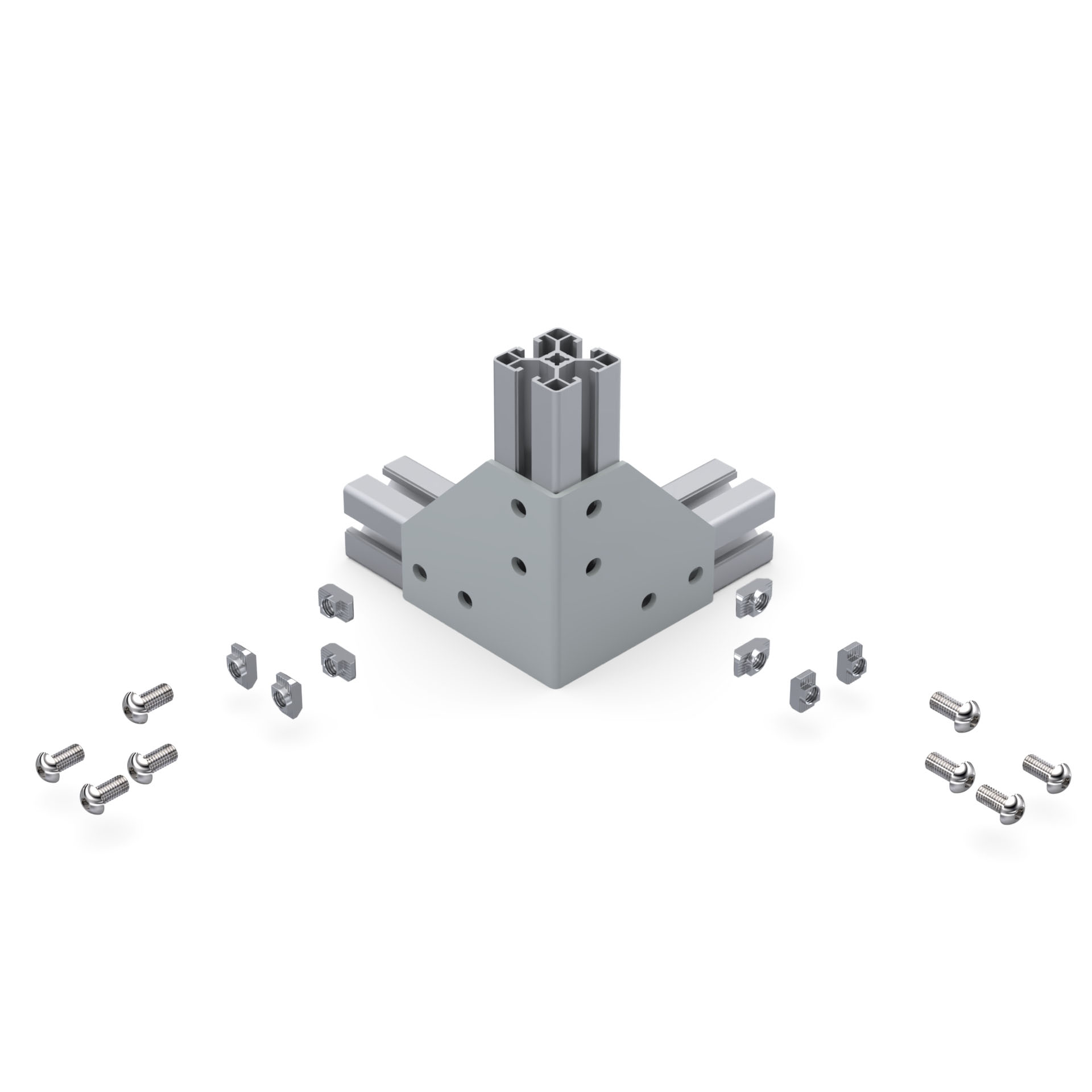

Гнутый стальной уголок монтируется снаружи стыка и стягивает три конструкционных профиля в одной точке. Получается замкнутый угловой узел каркаса: станина, рама станка, верстак, стеллаж, ограждение или несущая конструкция из алюминиевого профиля.
Соединяется стандартным комплектом метизов, винтами через пазовые сухари.
Узел не держится только на торце профиля и не разъезжается при сдвиге, кручении и вибрации.
Преимущества:
Соединяется стандартным комплектом метизов, винтами через пазовые сухари.
Узел не держится только на торце профиля и не разъезжается при сдвиге, кручении и вибрации.
Преимущества:
- Жёсткость узла: треугольные боковые грани работают как косынки и добавляют жёсткость соединению;
- Точная геометрия: профили сходятся под прямым углом и сохраняют положение после сборки и в процессе эксплуатации конструкции;
- Простая сборка: уголок монтируется на стык и притягивается стандартным комплектом метизов. Узел разборный - профиль можно заменить или переставить и собрать раму заново.
Характеристики
|
Артикул:
|
8212s |
|
Страна производства:
|
Россия |
|
Серия профилей:
|
с пазом 8 мм, серия 40 / с пазом 10 мм, серия 40 |
|
Угол:
|
90 |
|
Ширина паза, мм:
|
8 и 10 |
|
Материал:
|
Сталь 3 мм |
|
Вес, кг:
|
0.37 |
|
Цвет:
|
Серый |
Комплекты сопутствующих крепежных элементов для арт. 8212s
К профилям серии 40 с пазом 8 мм
367,20 ₽/компл.
в наличии
5260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40×8Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×8
403,20 ₽/компл.
в наличии
К профилям серии 40 с пазом 10 мм
391,20 ₽/компл.
в наличии
5061 | Сухарь пазовый c прижимным шариком, паз 10, М8×8Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×8
431,20 ₽/компл.
в наличии
Возможные замены или аналоги для арт. 8212s:
2067 | Трехсторонний угловой соединитель, серия 40, паз 8 (С комплектом крепежа)
в наличии ≈ 1000 шт.
335.1400A.01 | Трехсторонний внутренний угловой соединитель, 40х40, паз 10 мм
в наличии ≈ 400 шт.

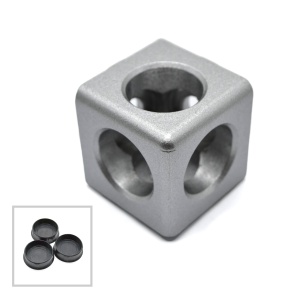

335.0420A.02 | Трехсторонний кубический соединитель (к профилям серии 40)
в наличии ≈ 300 шт.
