335.0420A.02 | Трехсторонний кубический соединитель (к профилям серии 40)

Кубический соединитель трехсторонний для профиля серии 40

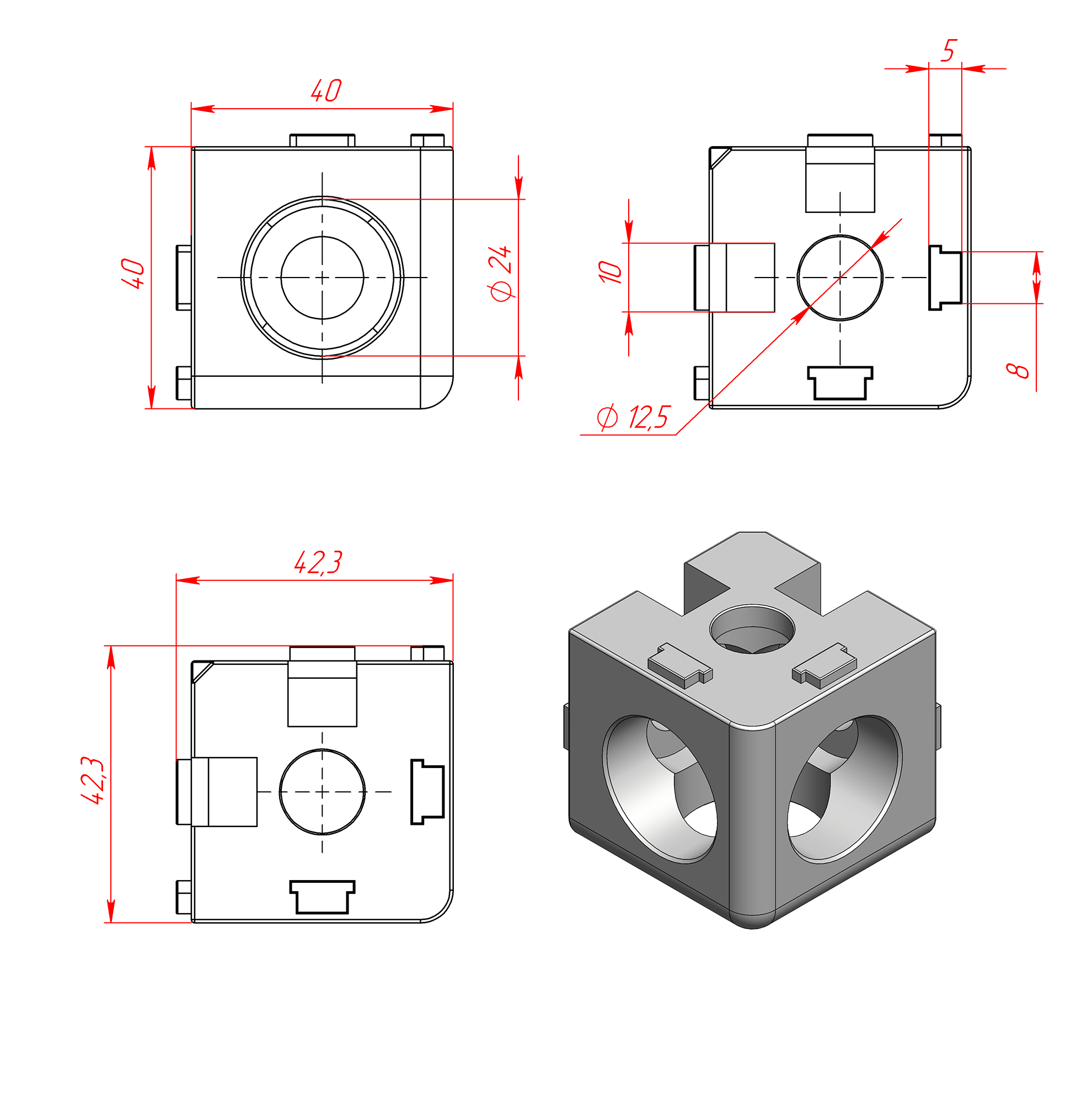

Кубический соединитель 3 стороны серия 40 паз 8 чертеж

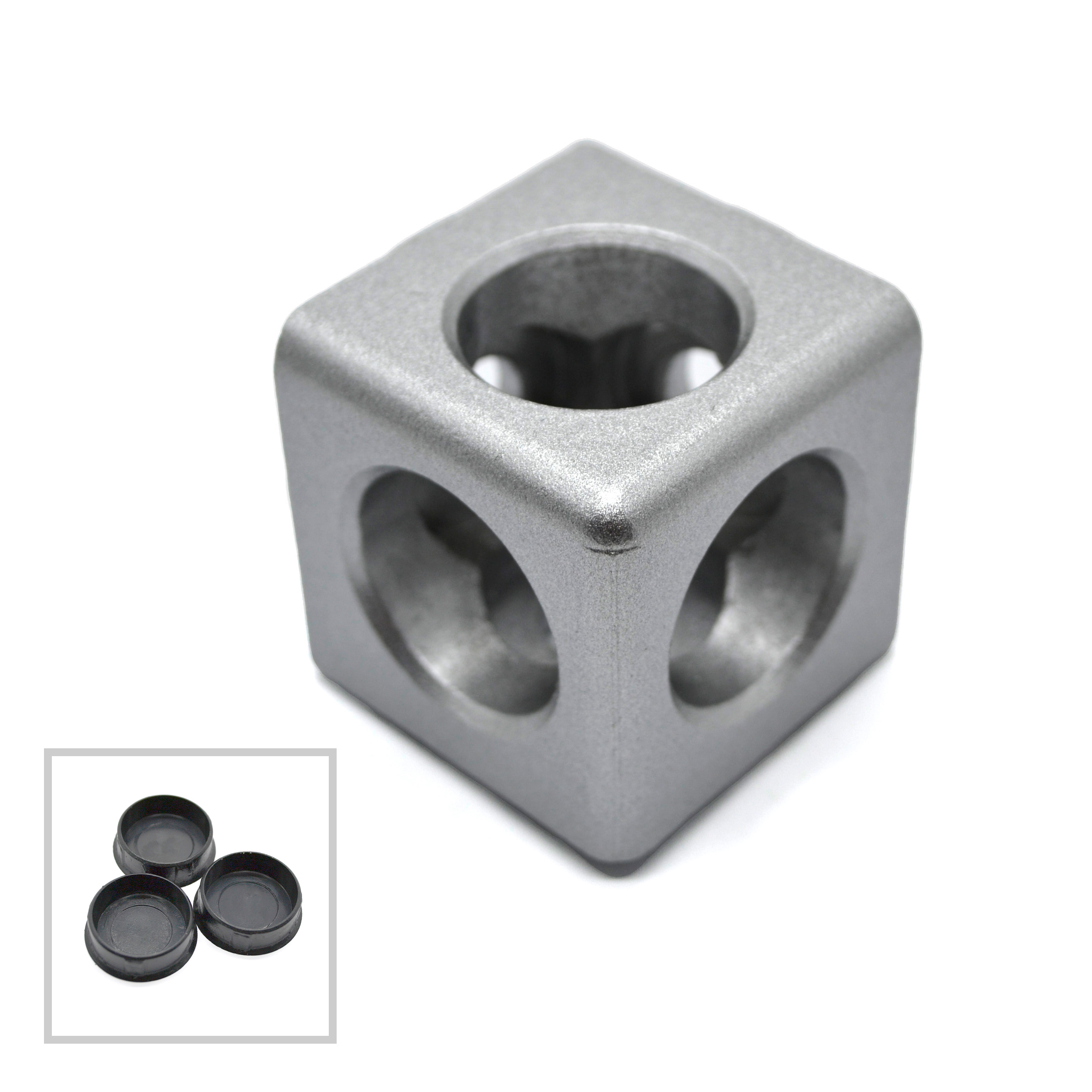

Трехсторонний соединитель алюминий серия 40

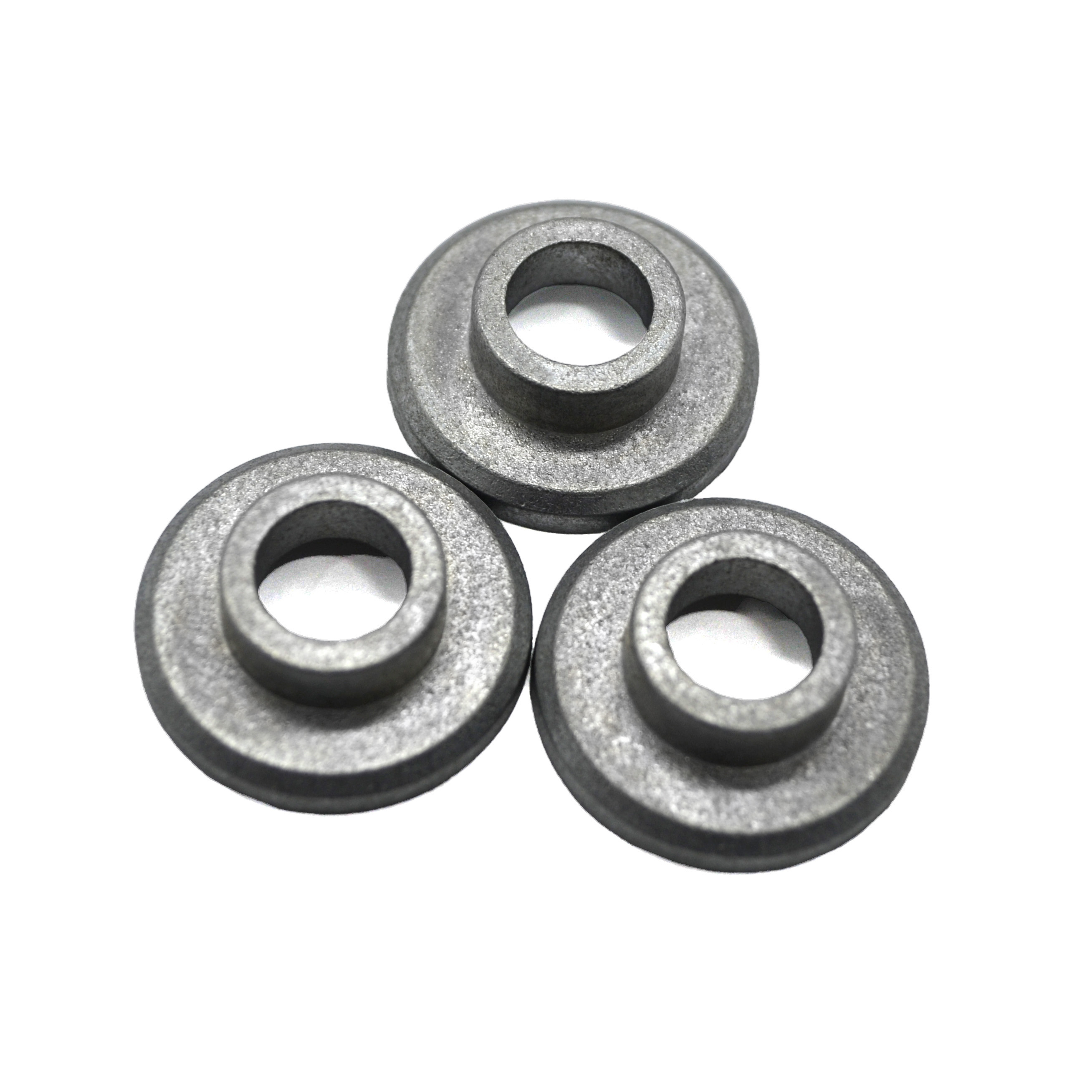

Шайбы трехстороннего соединителя серии 40 паза 8 (в комплекте)

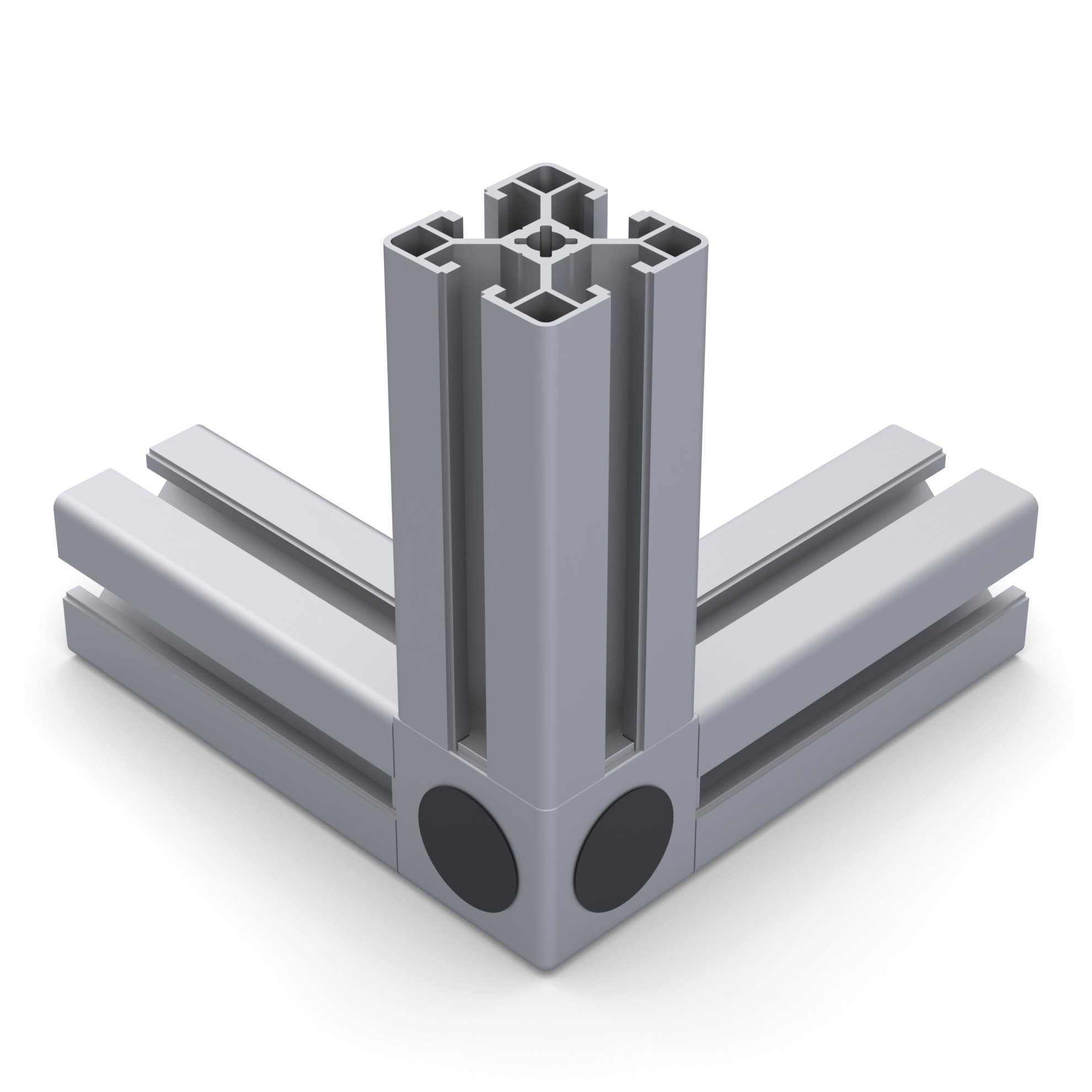

Прямоугольный трехсторонний соединитель для профиля серии 40 алюминий

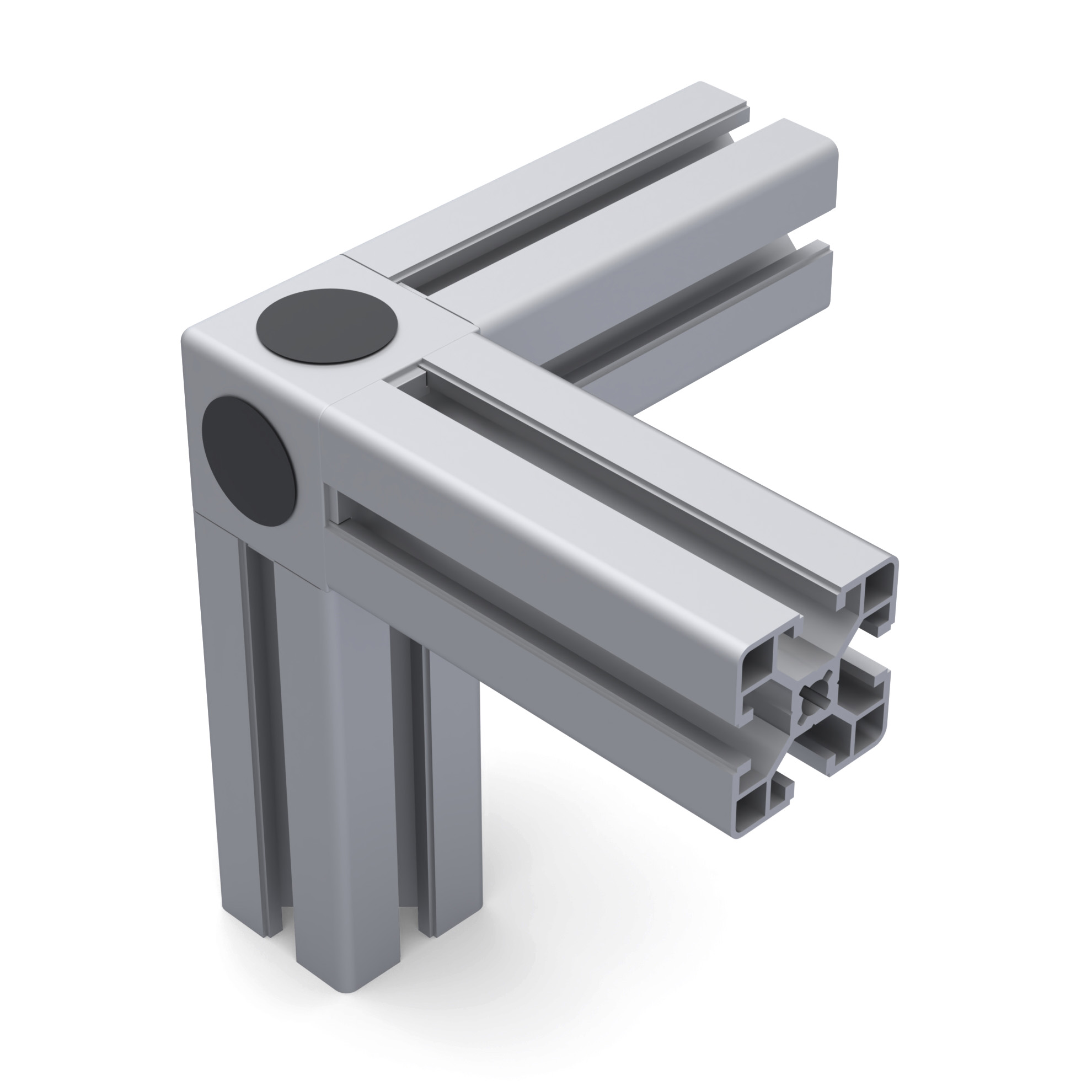

Куб соединитель 3 стороны на профиль 40 алюминий
Алюминиевый трехсторонний кубический соединитель на профиль серии 40

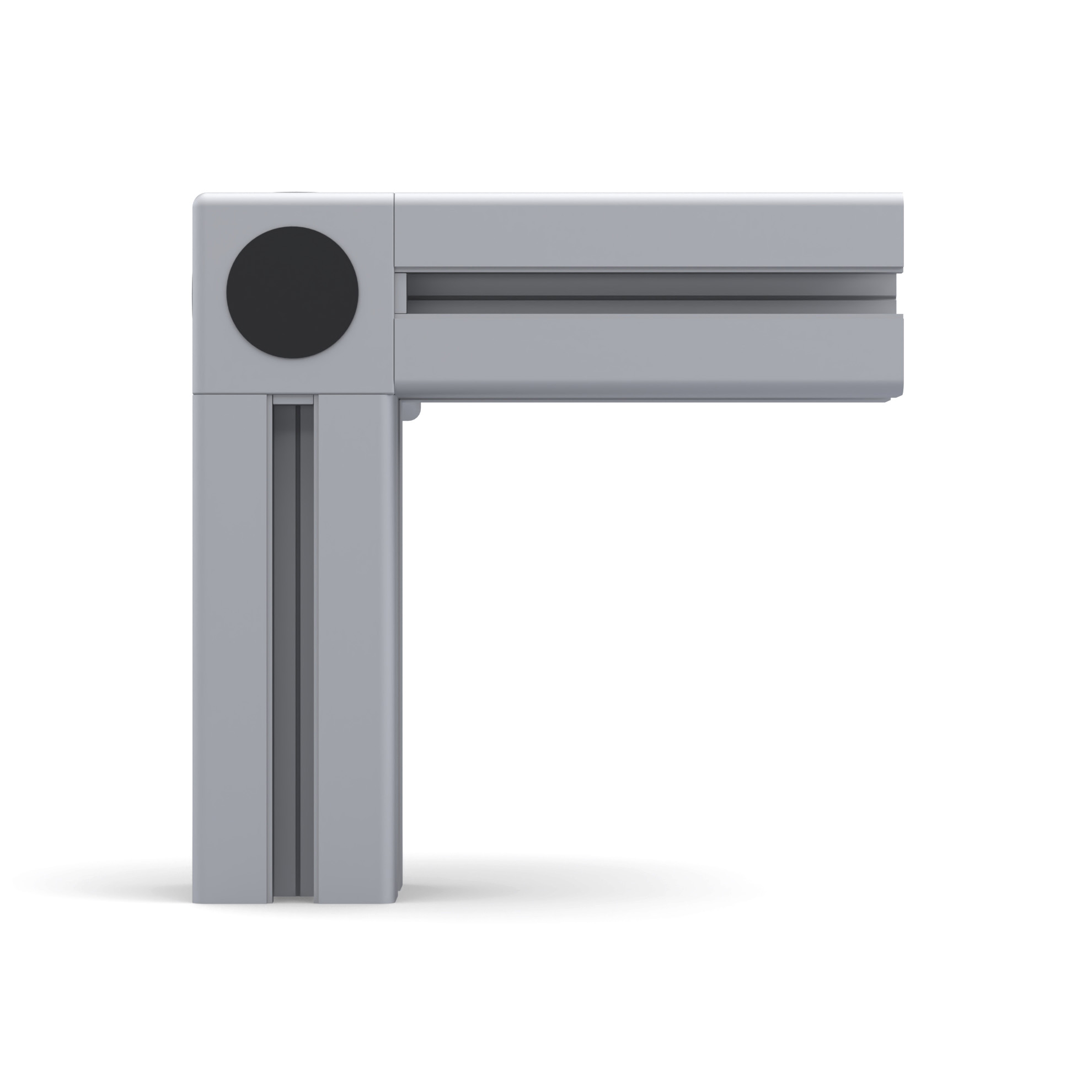

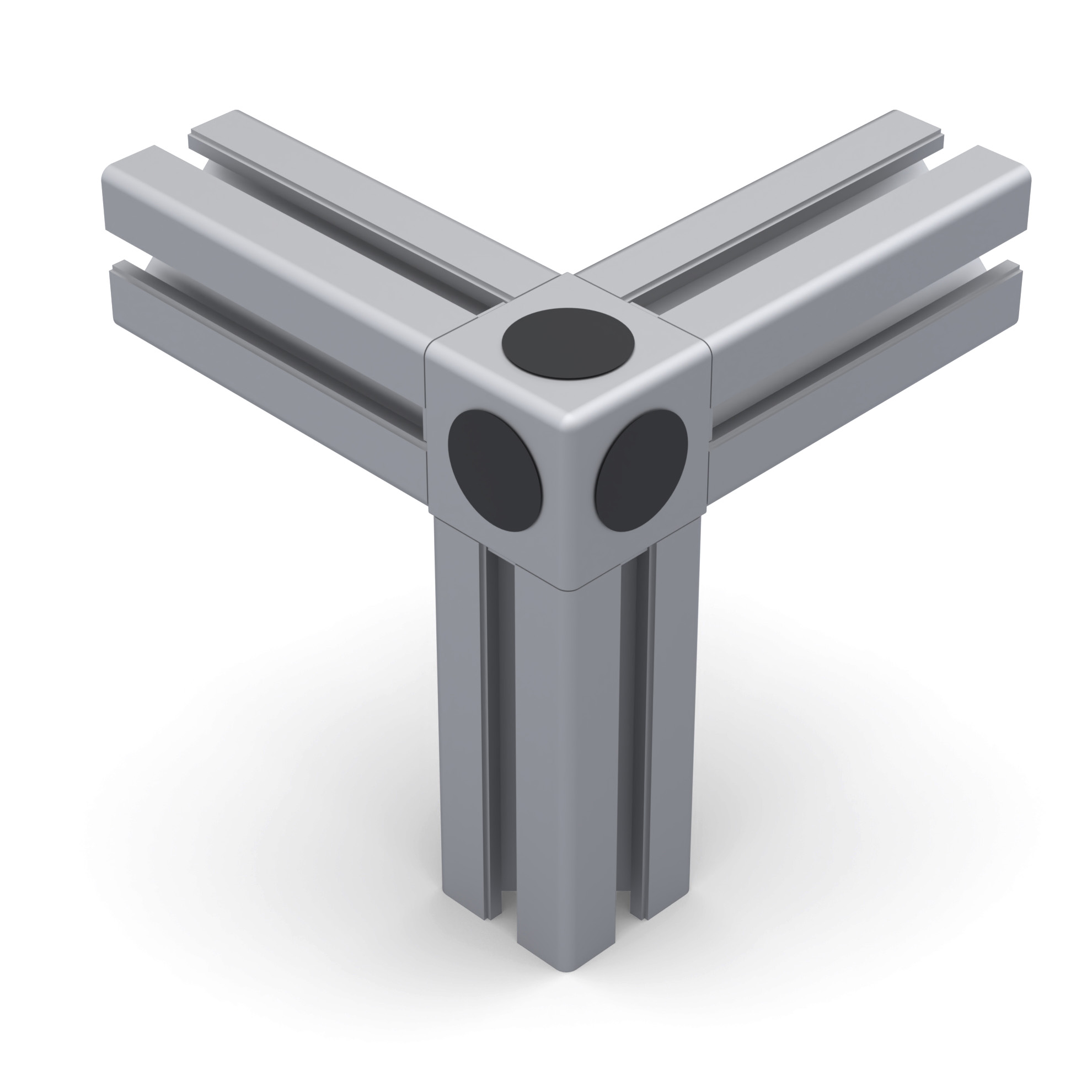

Трехсторонний кубический соединитель на профиль серии 40

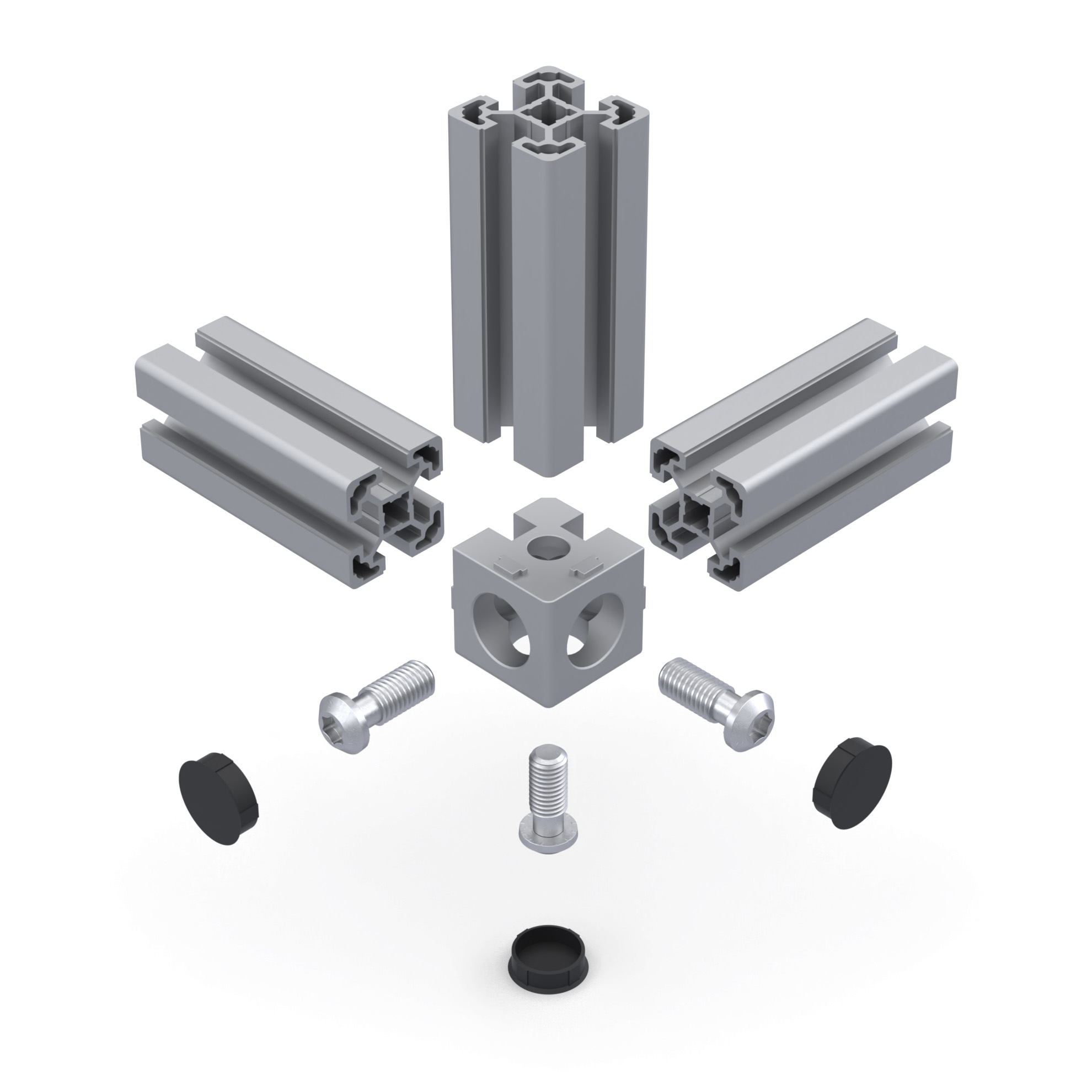

Кубический соединитель сборка на профилях серии 40 паз 10

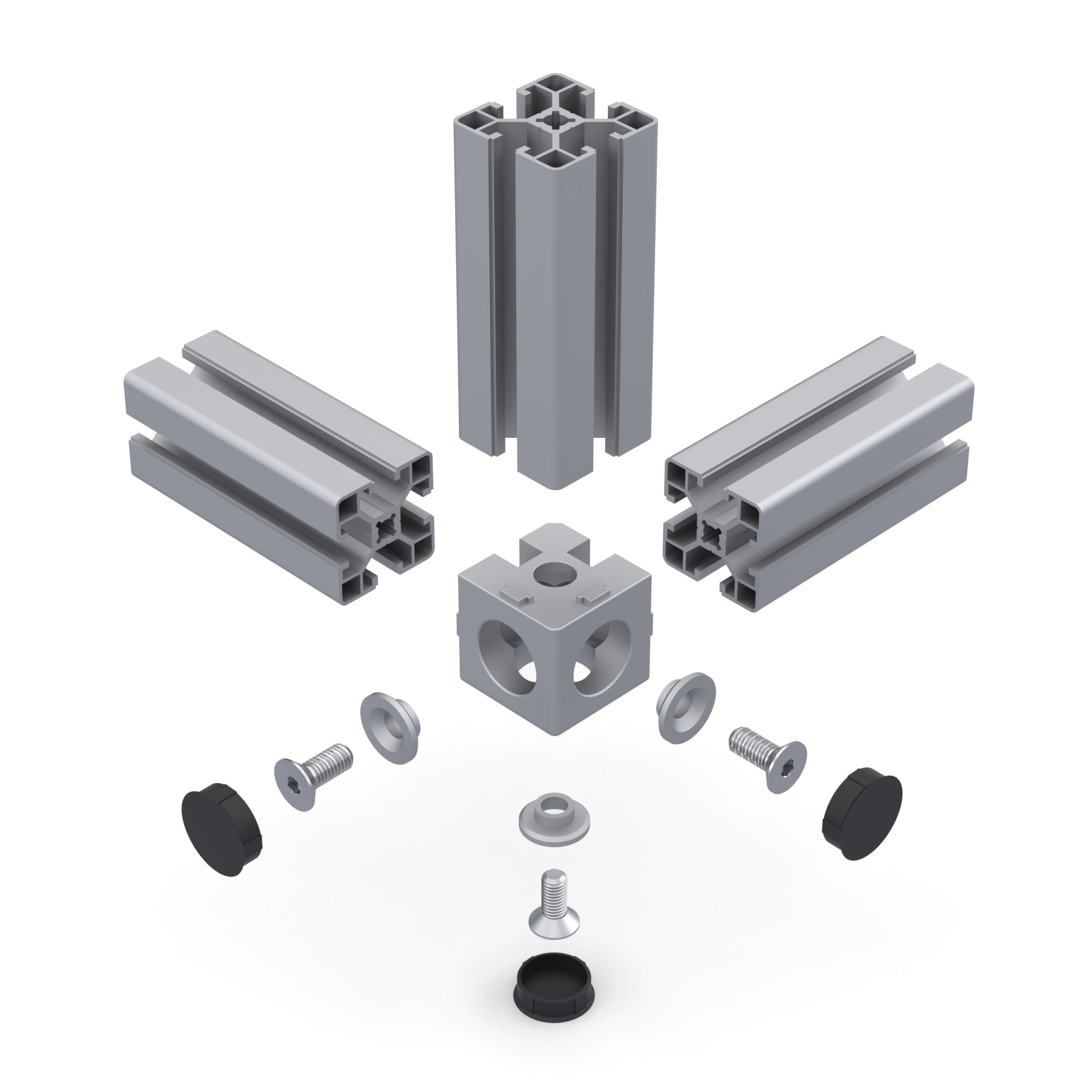

Кубический соединитель сборка на профилях серии 40 паз 8
495.00 руб. от 1 шт.
( -2 % )
485.10 РУБ.
от 5 шт.
( -4 % )
475.20 РУБ.
от 20 шт.
( -6 % )
465.30 РУБ.
от 55 шт.
( -8 % )
455.40 РУБ.
от 110 шт.
( -10 % )
445.50 РУБ.
от 210 шт.
( -12 % )
435.60 РУБ.
от 325 шт.
RSI
добавить
Наличие 335.0420A.02 | Трехсторонний кубический соединитель (к профилям серии 40)
НА СКЛАДЕ:
390 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 335.0420A.02 | Трехсторонний кубический соединитель (к профилям серии 40)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 335.0420A.02 | Трехсторонний кубический соединитель (к профилям серии 40) (3D Модель).STEP
Скачать
2. 335.0420A.02 | Трехсторонний кубический соединитель (к профилям серии 40) (Чертеж).PDF
Скачать

Описание

Кубический соединитель функционирует как универсальный крепежный элемент в алюминиевых профильных системах. Допускается применение двух вариантов крепления:

Потайные винты стандарта DIN 7991 диаметром М8 для профилей серии 40 паз 8
Болтовые соединители М12 серий 40, 45, 50 и 60 с пазом 10 для профилей серии 40 паз 10.

Требования к инструменту: Для монтажа болтовых соединителей необходимы отвертки с головкой Torx. Для монтажа DIN 7991 M8 необходим шестигранник.

Ограничения: Винты М12 по стандартам DIN 7991, ISO 7380 и DIN 912 непригодны для использования с данным соединителем.

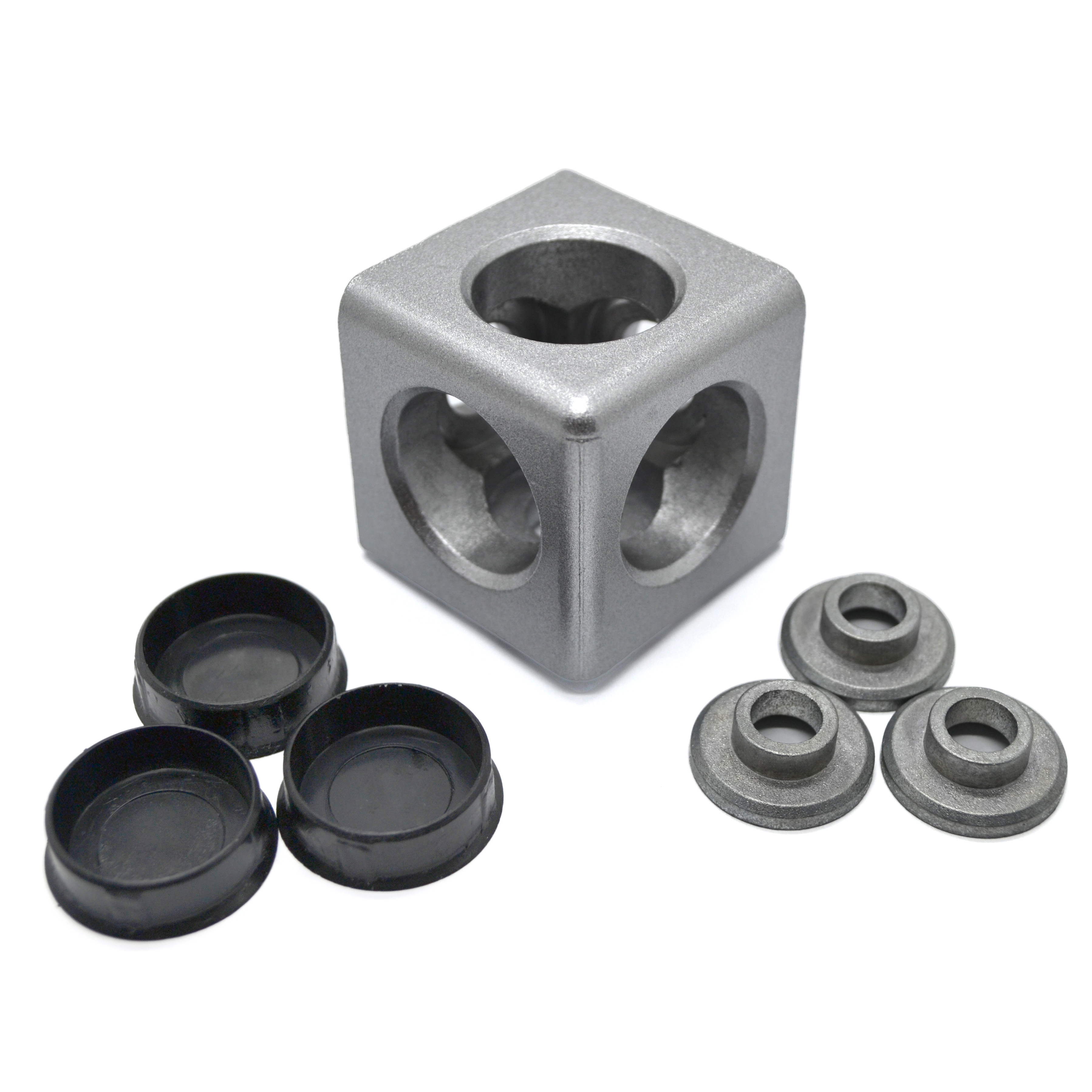

В комплектацию входят следующие компоненты:

1. Кубический соединитель - 1 шт.
Назначение: установка прямоугольного соединения между профилями
Материал: алюминий
Цвет: серебряный

2. Черные пластиковые заглушки - 2 шт.
Назначение: декоративное закрытие технологических отверстий
Материал: АБС-пластик
Цвет: матовый черный

3. Алюминиевые шайбы под винт М8 - 2 шт.
Назначение: переходники с отверстия М12 на М8
Материал: алюминий
Цвет: серебряный
Диаметр отверстия: 8 мм

Характеристики

Артикул:
 335.0420A.02
Серия профилей:
 с пазом 8 мм, серия 40 / с пазом 10 мм, серия 40
Ширина паза, мм:
 8 и 10
Материал:
 Алюминий литой под давлением
Вес, кг:
 0.105

Комплекты сопутствующих крепежных элементов для арт. 335.0420A.02

▼
К профилям серии 40 паз 8
Вариант 1
▼
руб./комлпект.
1. Винт М8х20 DIN7991 (потай) кл. пр. 8.8 - 3 шт.
добавить комплект
( в наличии )
3 шт.

Комплекты сопутствующих крепежных элементов для арт. 335.0420A.02

▼
К профилям серии 40 паз 10
Вариант 2
▼
руб./комлпект.
1. 5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10 - 3 шт.
добавить комплект
( в наличии )
3 шт.
