OB-6060-RAILS | Профиль 60х60 мм. Паз 8 мм, для рельс (Анодированный)

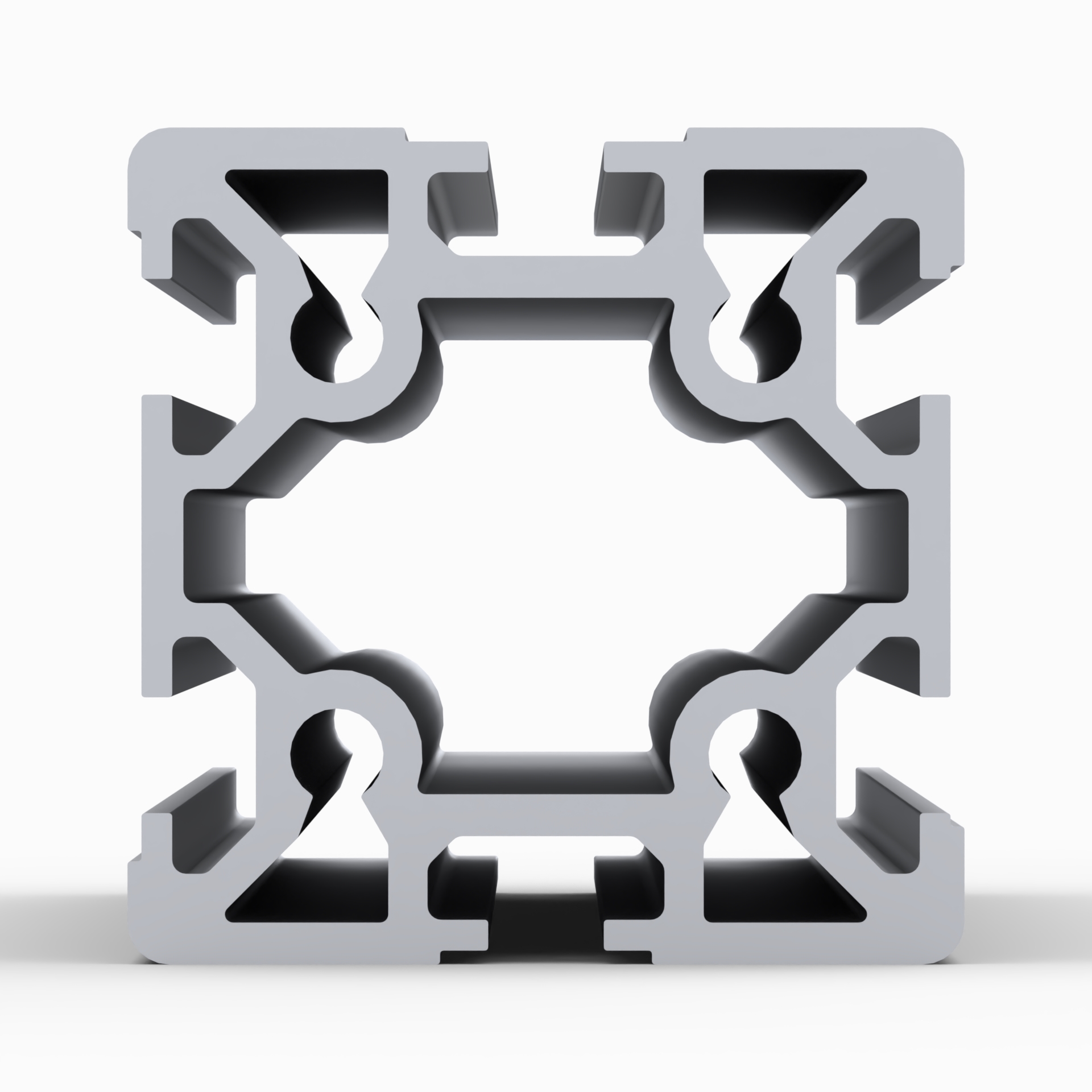

Станочный анодированный профиль 60х60 под направляющие и рельсы

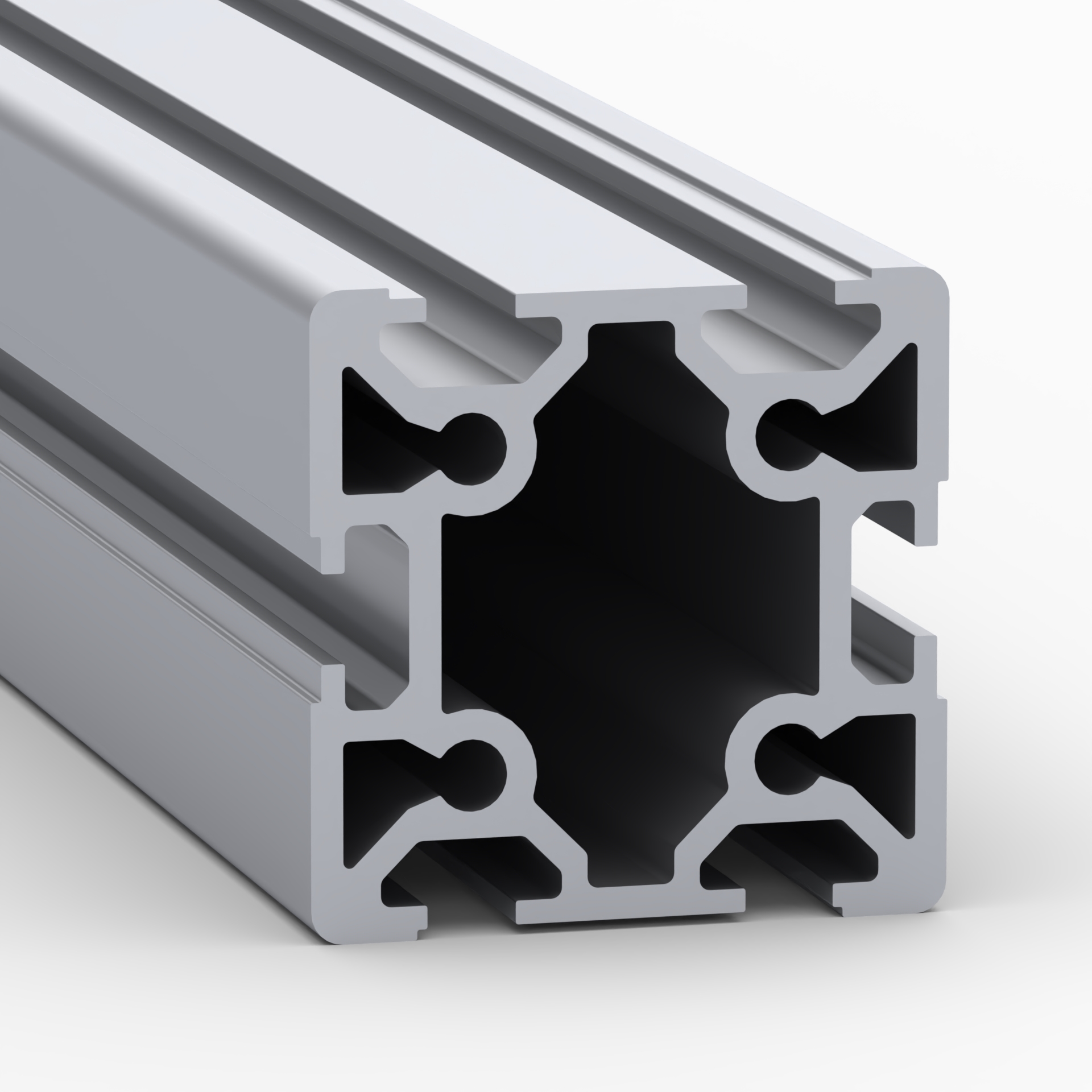

Чертёж профиля станочного для рельс и кареток
Схематичный чертёж для станочного профиля для направляющих

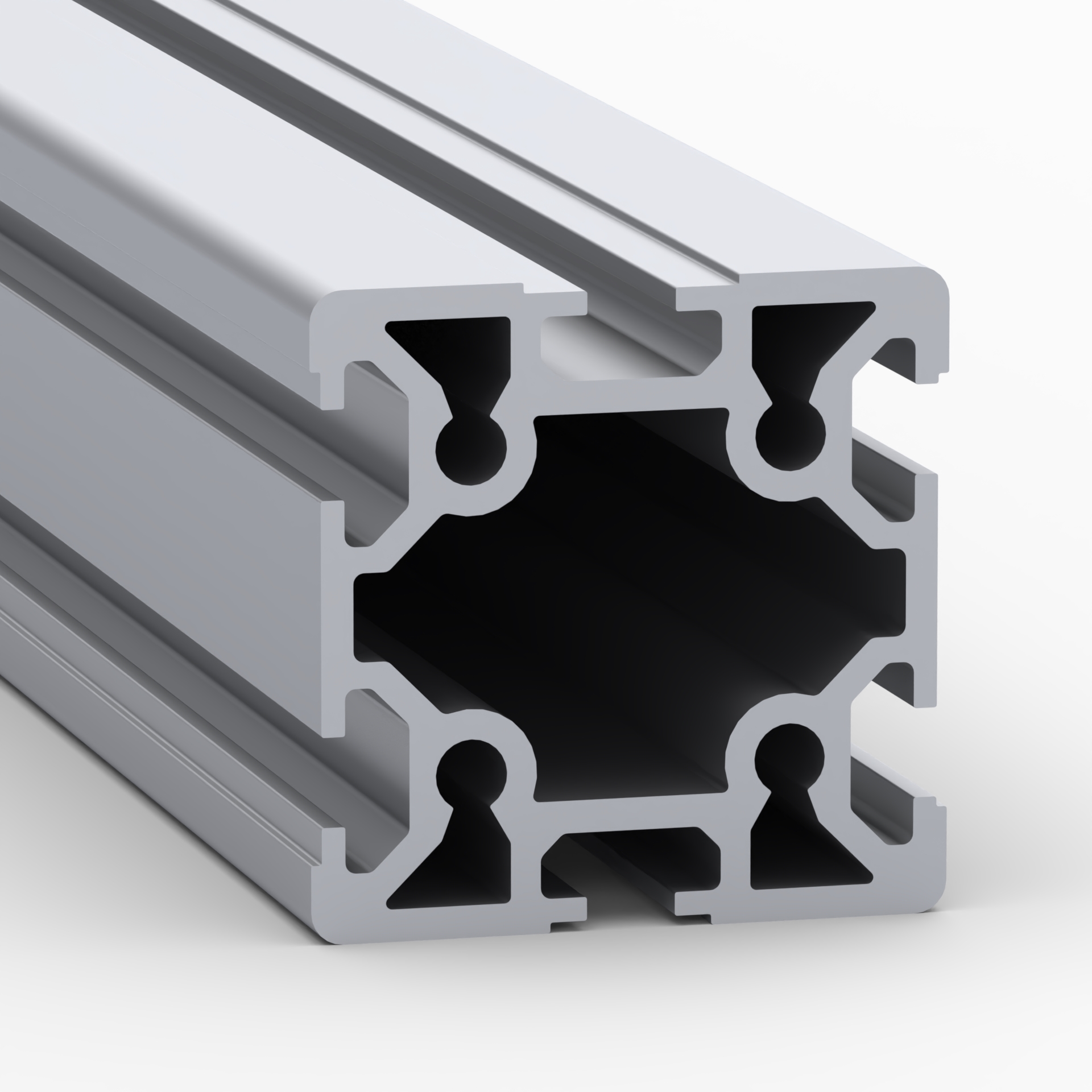

Станочный алюминиевый профиль 60х60 для направляющих
Алюминиевый профиль для направляющих (анодированный)

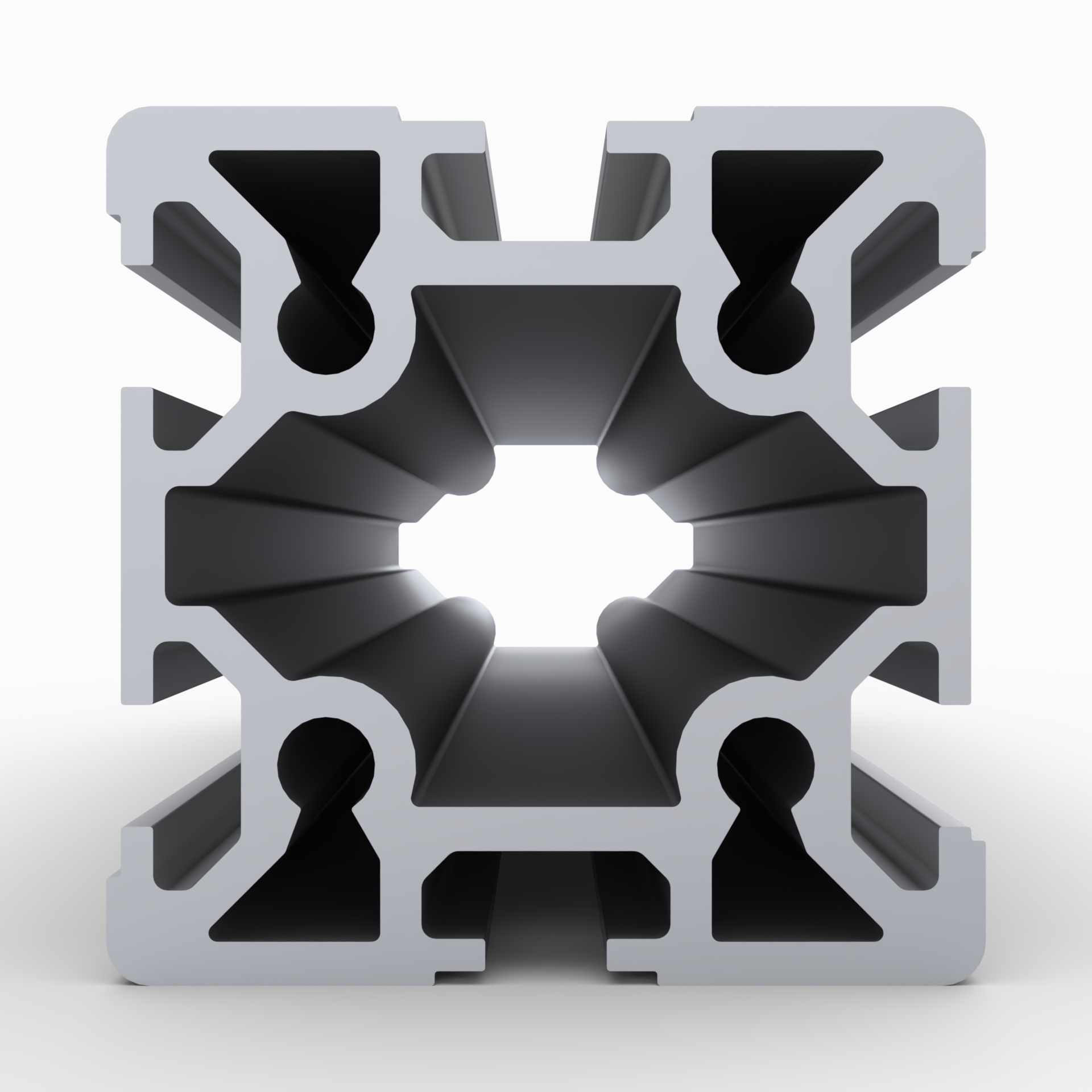

Профиль станочный, конструкционный, для рельс, анодированное покрытие

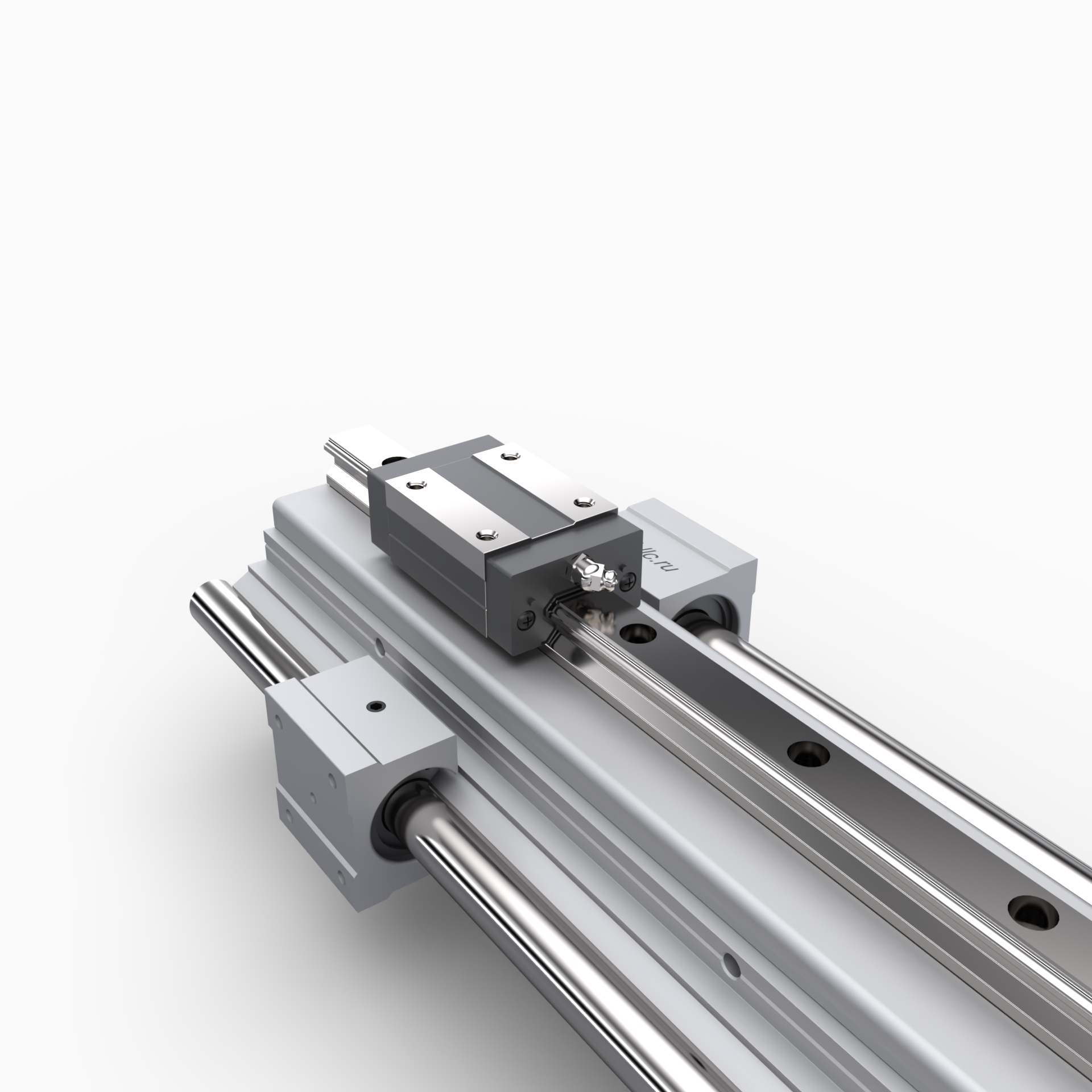

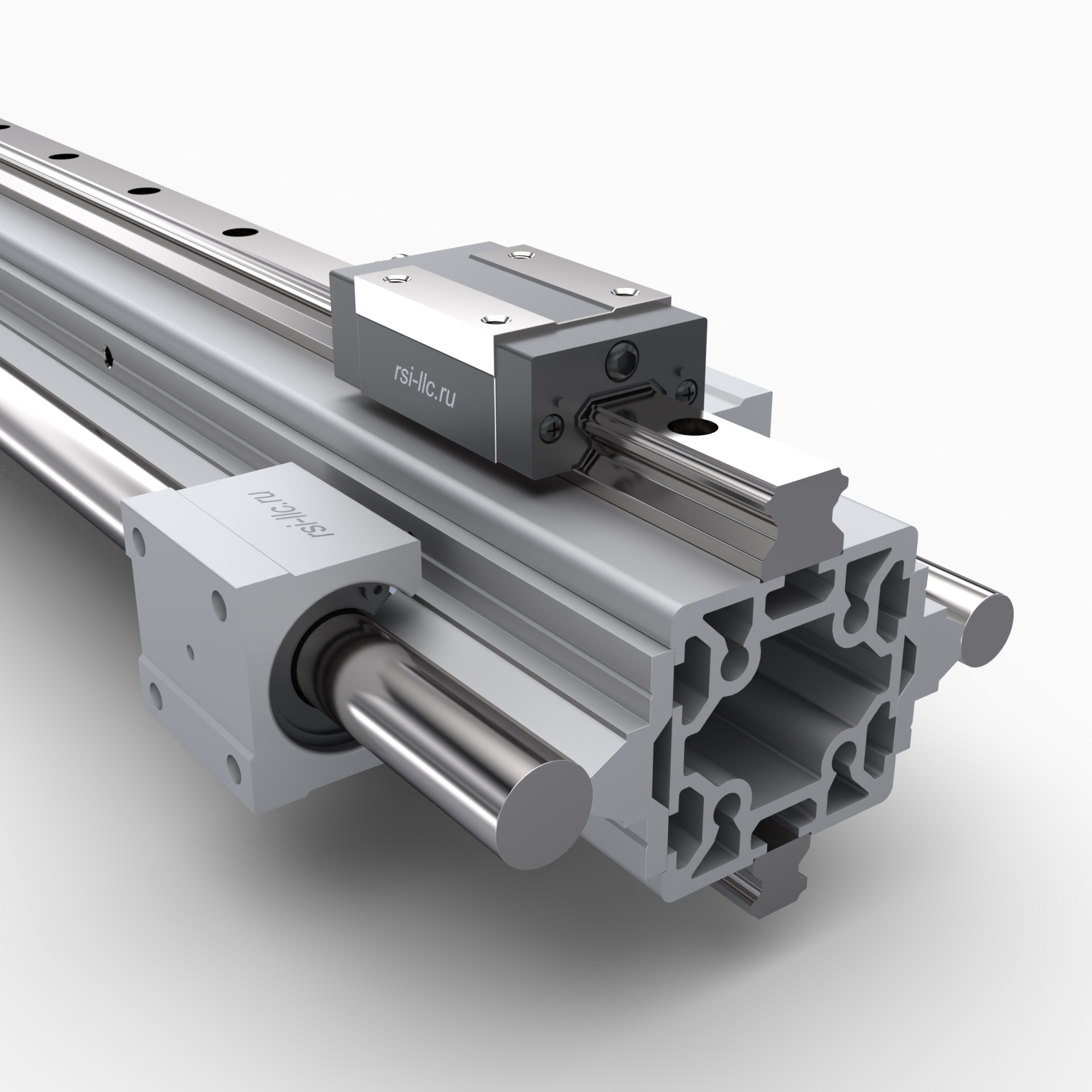

Один из вариантов использования конструкционного профиля 60х60 для направляющих

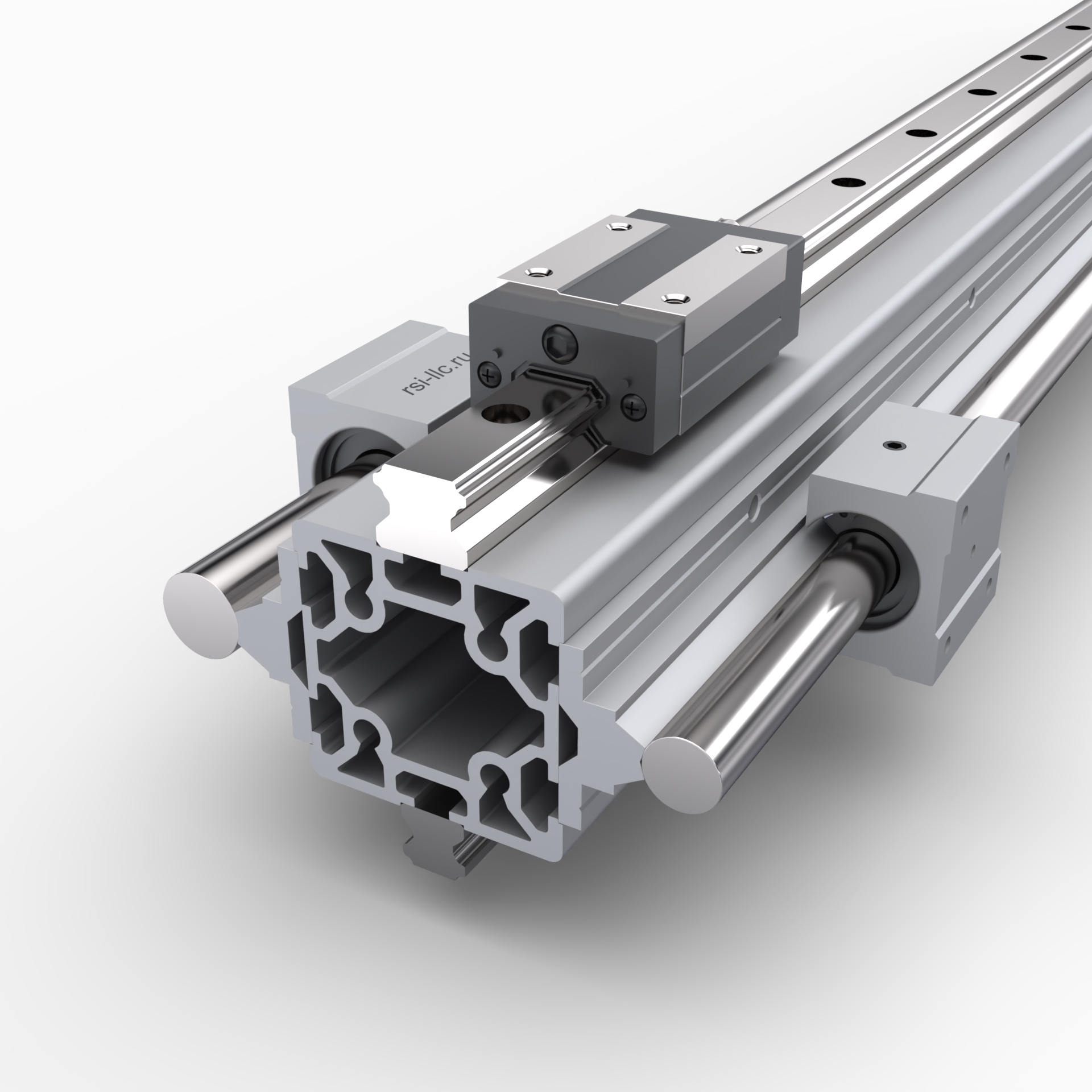

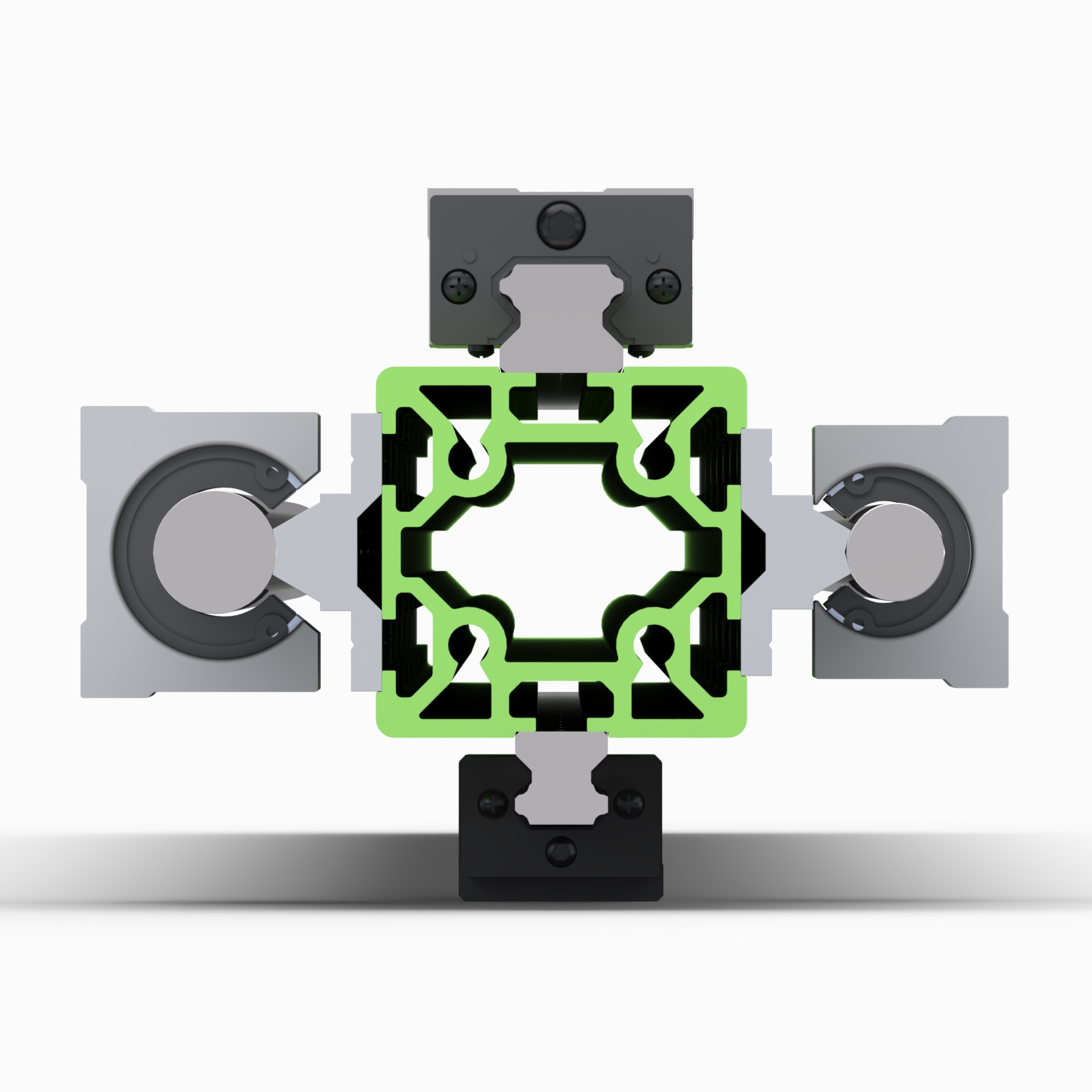

Пример использования конструкционного станочного профиля для направляющих
Профиль конструкционный, для направляющих, 60х60 мм, анодированный

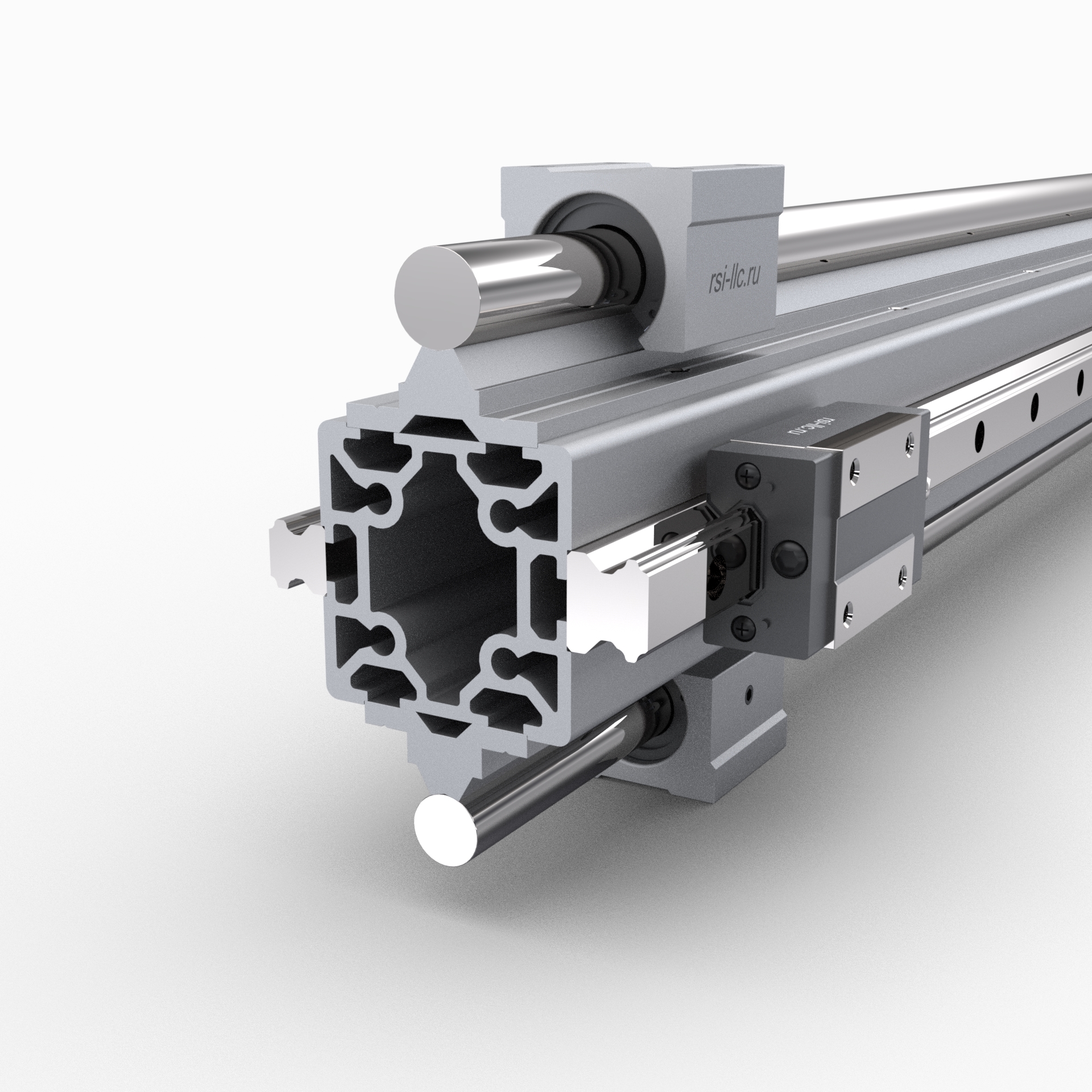

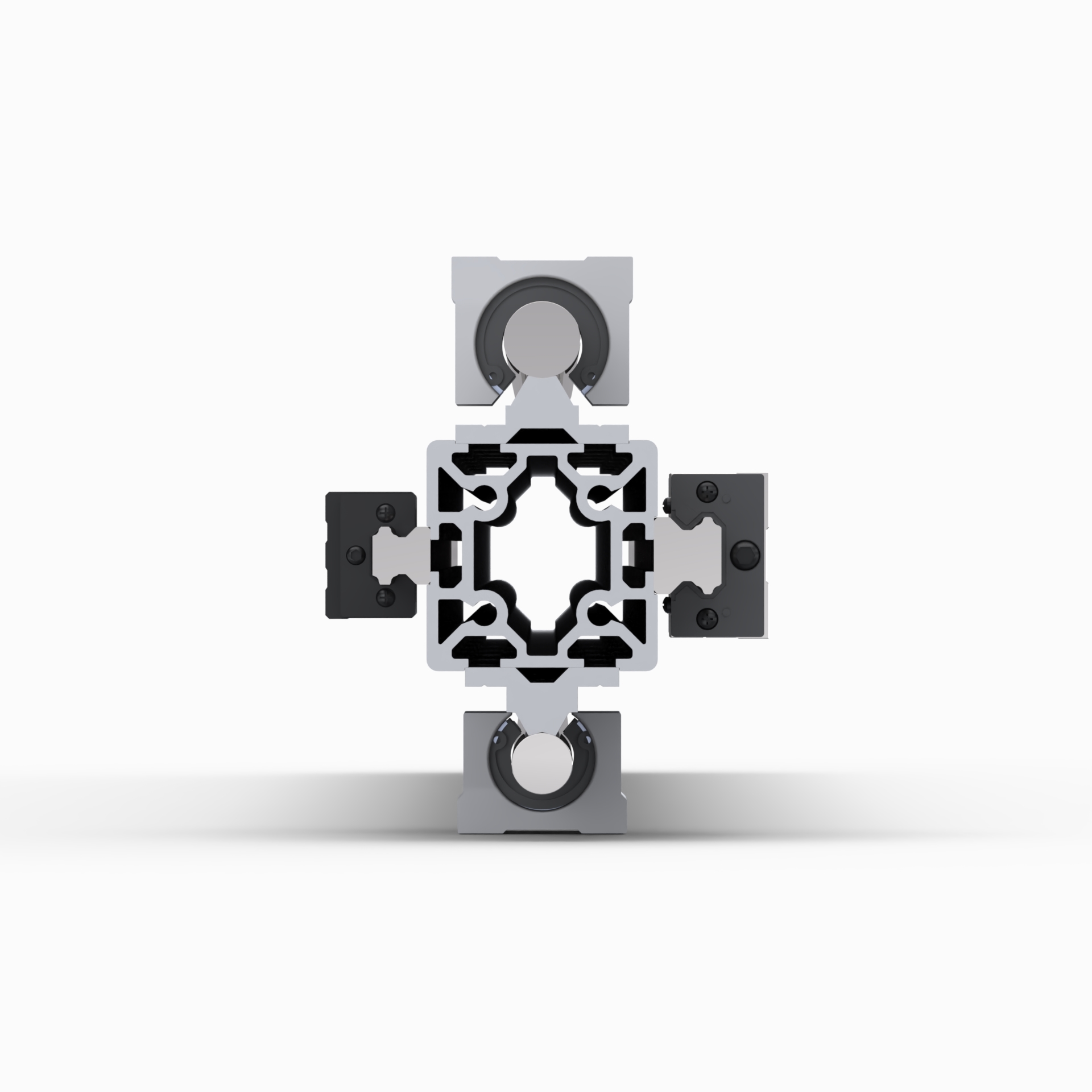

Применение станочного профиля 60х60 мм с каретками и направляющими
Станочный профиль 60х60 мм для рельс и валов
Станочный алюминиевый профиль 60х60 для направляющих
3 890.00 руб. от 1 м.
( -3 % )
3 773.30 РУБ.
от 5 м.
( -5 % )
3 695.50 РУБ.
от 15 м.
( -7 % )
3 617.70 РУБ.
от 25 м.
( -9 % )
3 539.90 РУБ.
от 50 м.
( -10 % )
3 501.00 РУБ.
от 100 м.
( -12 % )
3 423.20 РУБ.
от 250 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
6.04 м
добавить
3+3 м
добавить
Наличие OB-6060-RAILS | Профиль 60х60 мм. Паз 8 мм, для рельс (Анодированный)
НА СКЛАДЕ:
320 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

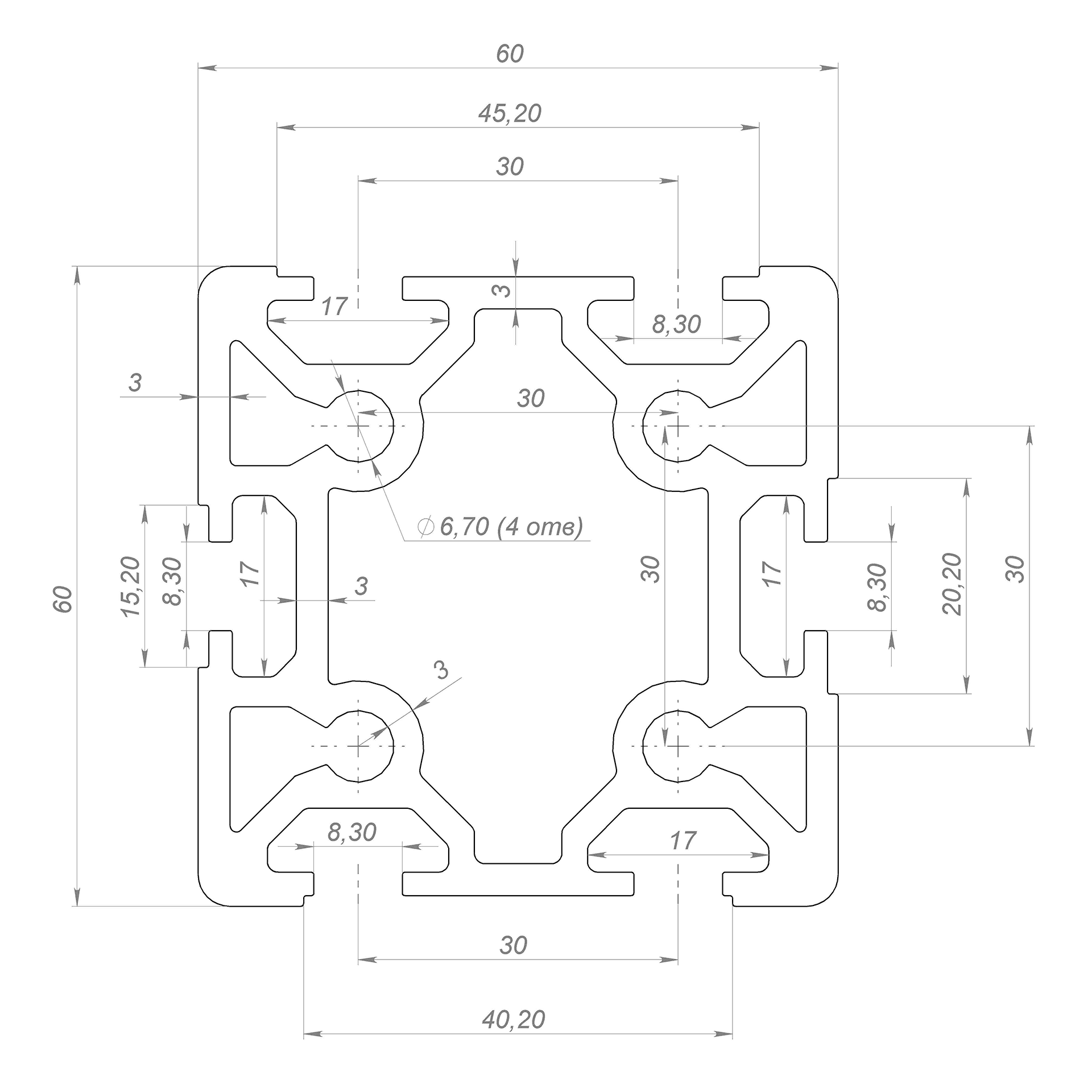

Файлы для скачивания | чертежи | 3D-Модели

1. OB-6060-RAILS | Профиль 60х60 мм. Паз 8 мм, для рельс (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-6060-RAILS | Профиль 60х60 мм. Паз 8 мм, для рельс (Анодированный) (3D-Модель профиля).STEP
Скачать

Описание

Универсальный алюминиевый станочный профиль, предназначенный для сборки станков или модулей линейного перемещения.
Все грани профиля спроектированы для монтажа как профильного, так и цилиндрического рельса

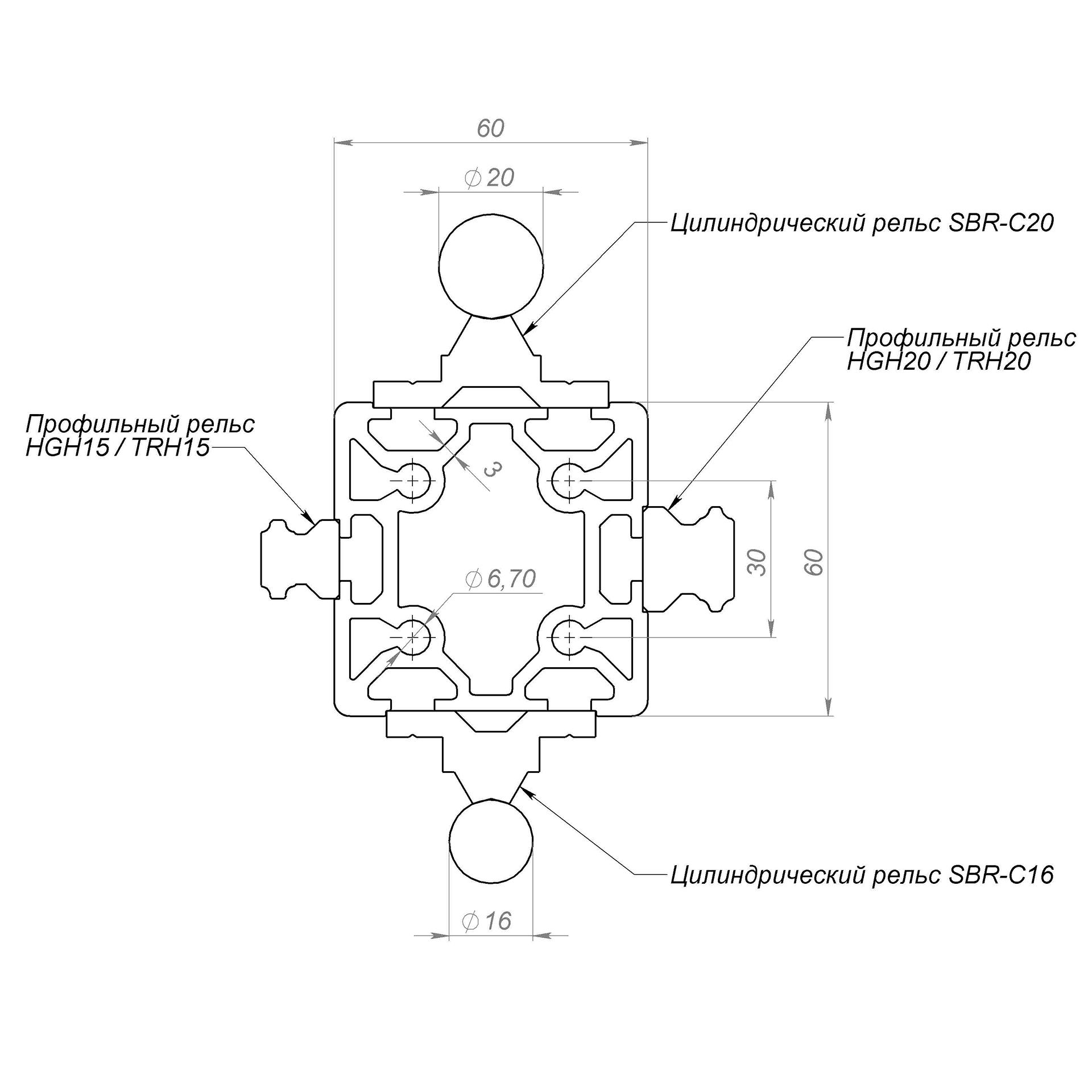

Подходящие направляющие/рельсы:
  • SBR-C16 - цилиндрический рельс D16 мм
  • SBR-C20 - цилиндрический рельс D20 мм
  • HGH15/TRH15 - профильный рельс типоразмера 15
  • HGH20/TRH20 - профильный рельс типоразмера 20
Профиль оснащён пазами стандартной ширины 8 мм, которые подходят для использования с соответствующей фурнитурой серии 30. В центральной части расположены четыре отверстия диаметром 6,7 мм, которые рассчитаны под нарезание резьбы М8.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-6060-RAILS
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 под рельсы / для станков
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 3.3
Площадь сечения, см2:
 12,21
Момент инерции, Ix(см4):
 46,1
Момент инерции, Iy(см4):
 51,55
Момент сопротивления, WX (см3):
 15,36
Момент сопротивления, WY (см3):
 17.18
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-6060-RAILS

Возможные замены или аналоги для арт. OB-6060-RAILS:

OB-6060-RAILS-BP | Профиль 60х60 мм. Паз 8 мм, для рельс (Без покрытия) OB-6060-RAILS-BP | Профиль 60х60 мм. Паз 8 мм, для рельс (Без покрытия)
3125.00 руб./м.
 ⓘ - в наличии ≈ 300 м.
