TRH20 | Профильная рельсовая направляющая 20 мм

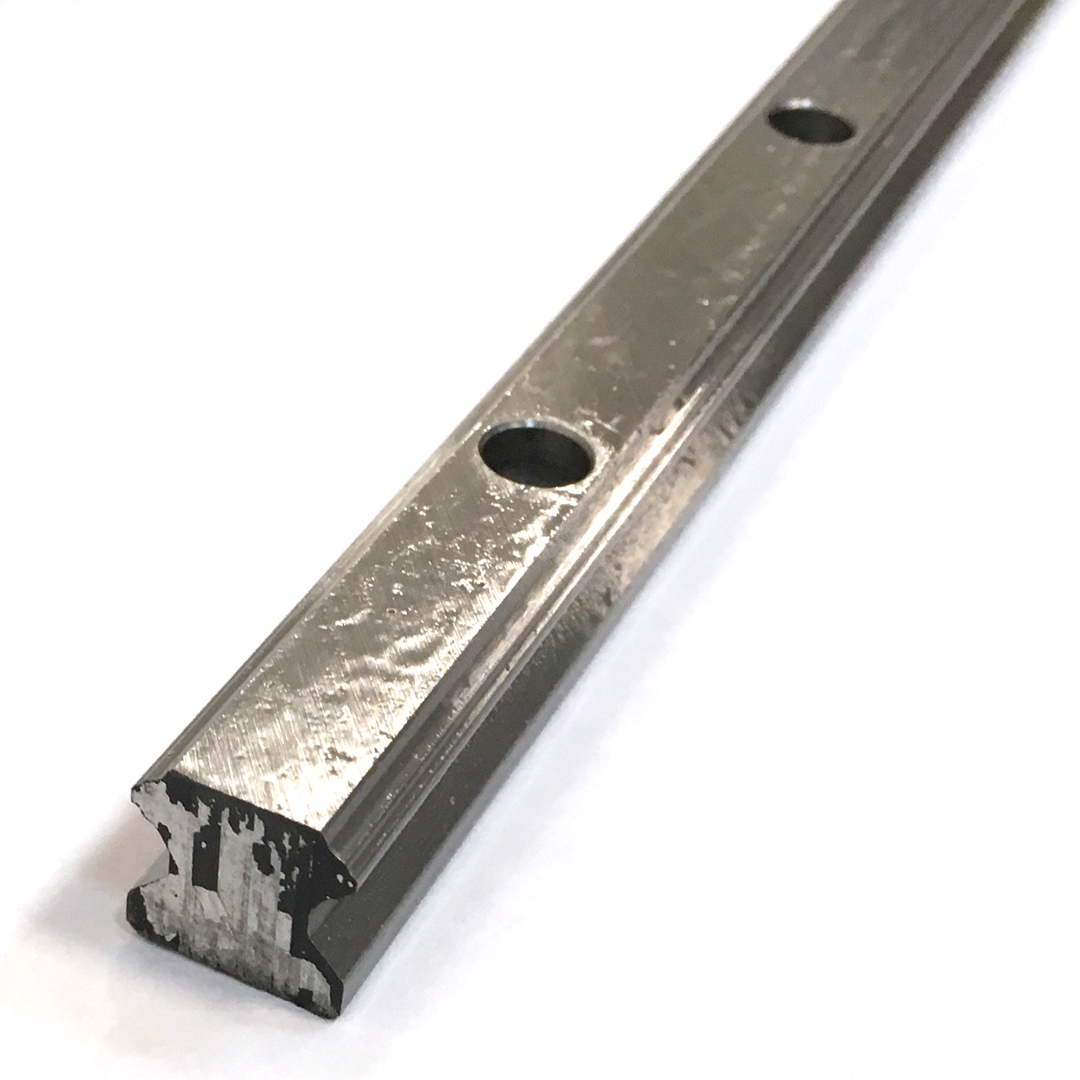

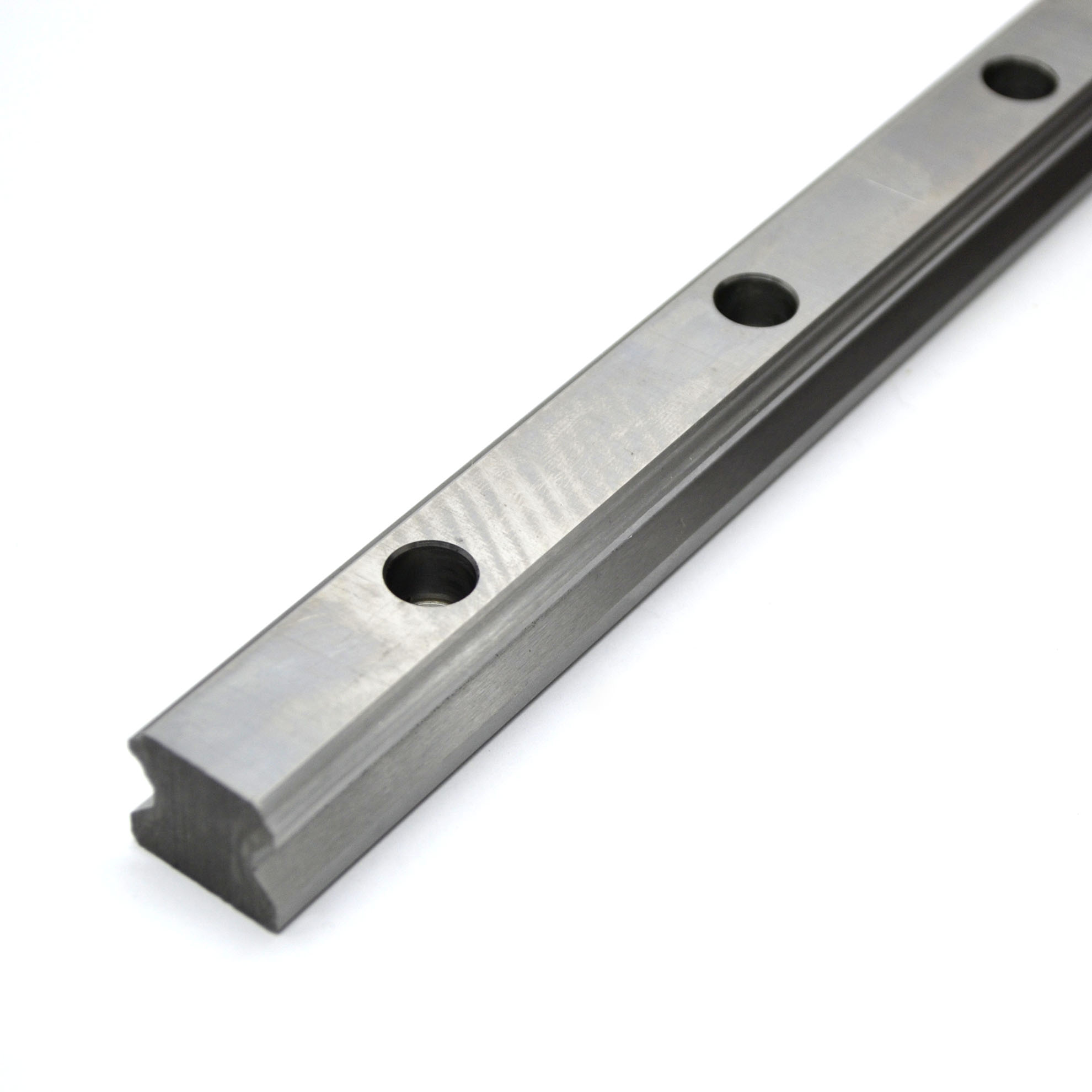

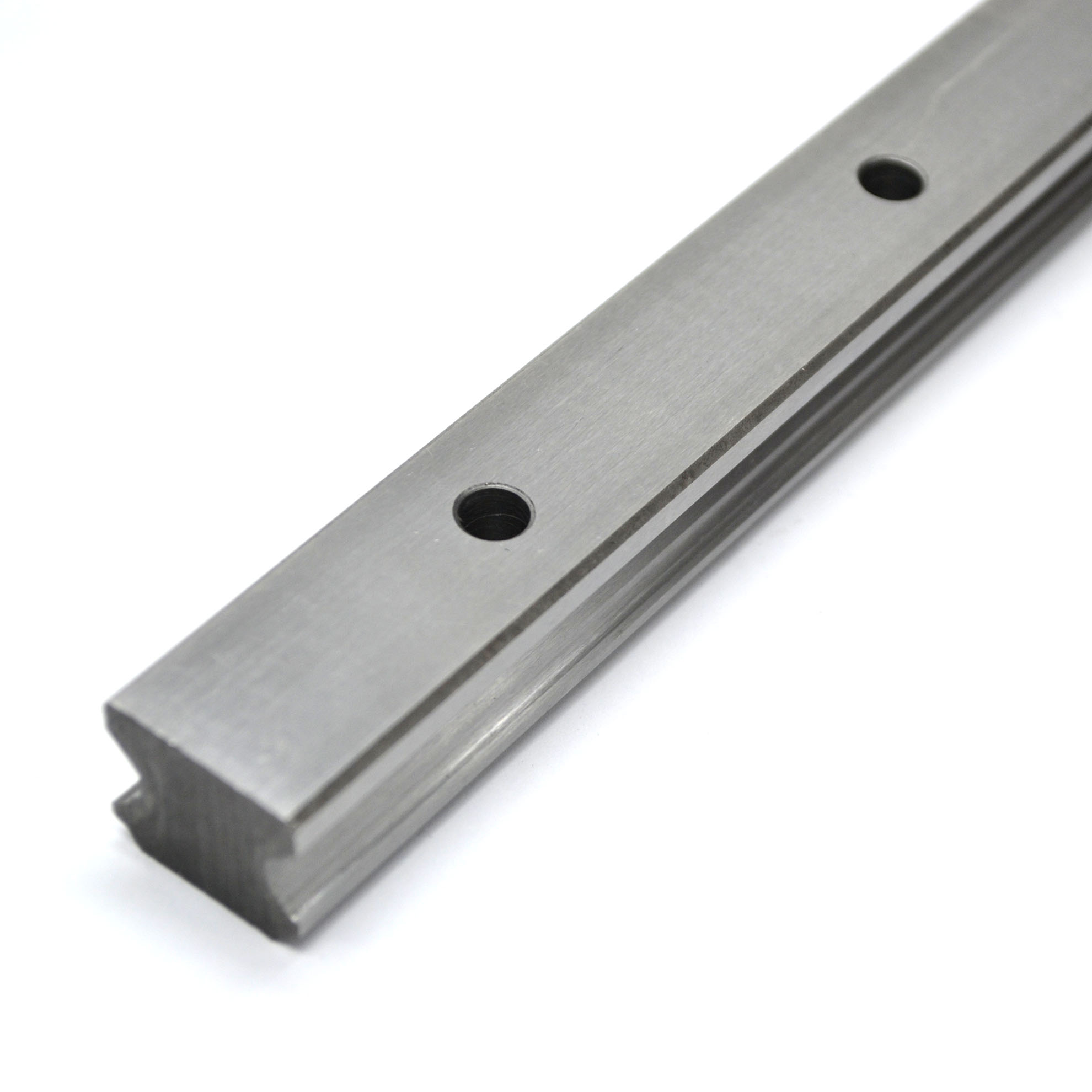

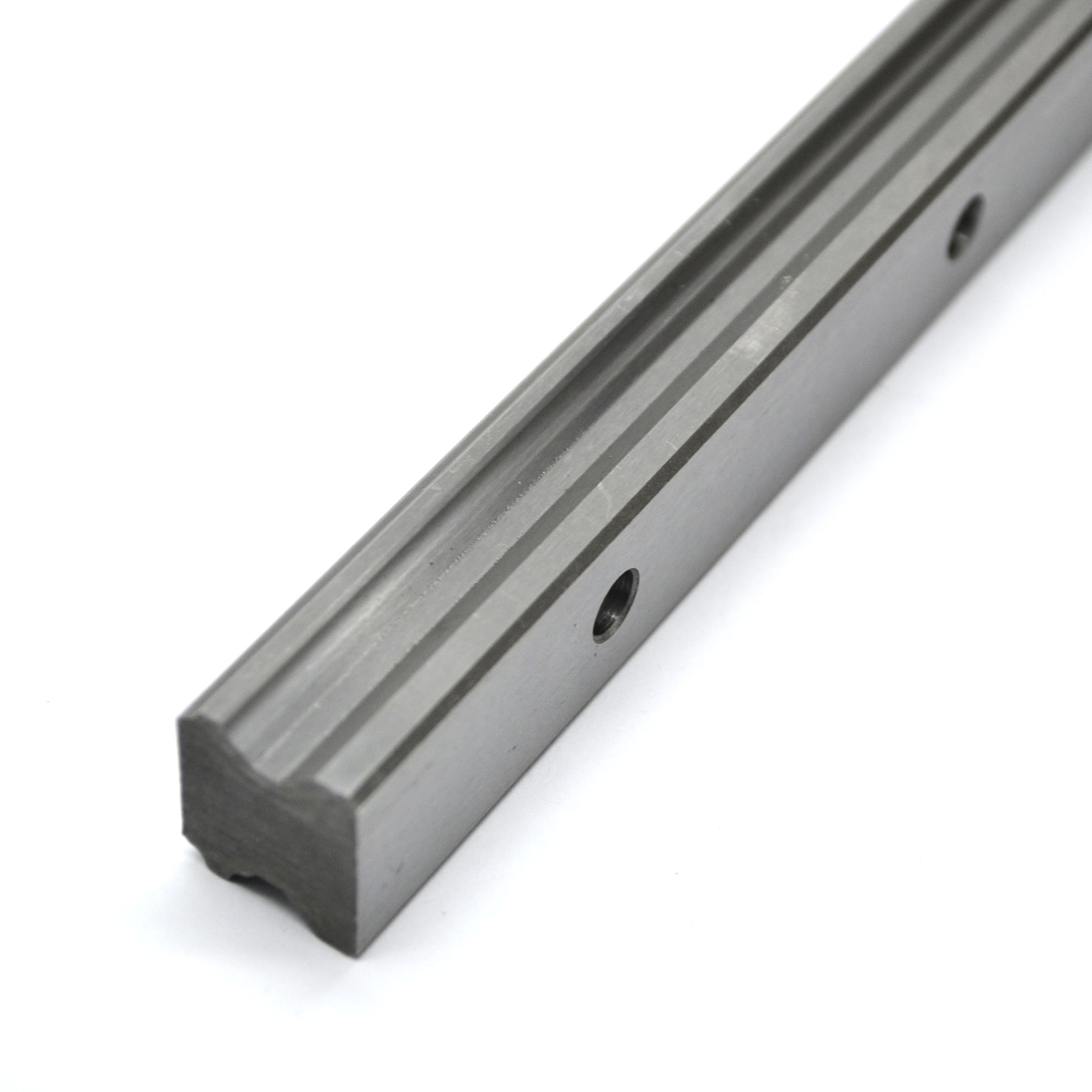

TRH20 | Профильная рельсовая направляющая 20 мм изображение 0
Схема установки каретки с фланцем на профильной направляющей TRH20
Пример установки рельсовой направляющей TRH20 и каретки с фланцем

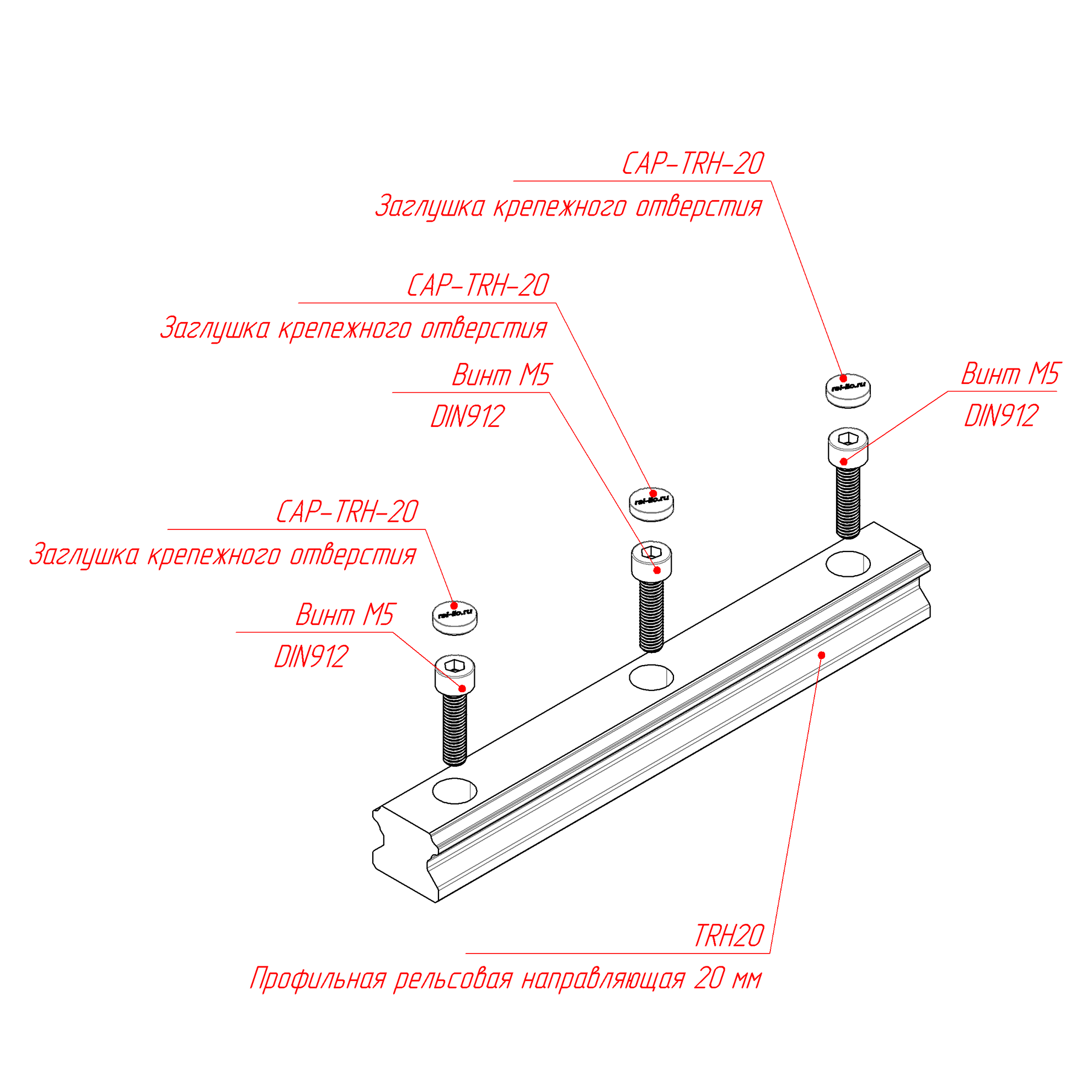

Установка заглушек крепёжных отверстий при установке профильной направляющей TRH20
Чертёж рельсовой направляющей TRH20
Профильная рельсовая направляющая 20 мм
TRH20, рельсовая направляющая 20 мм

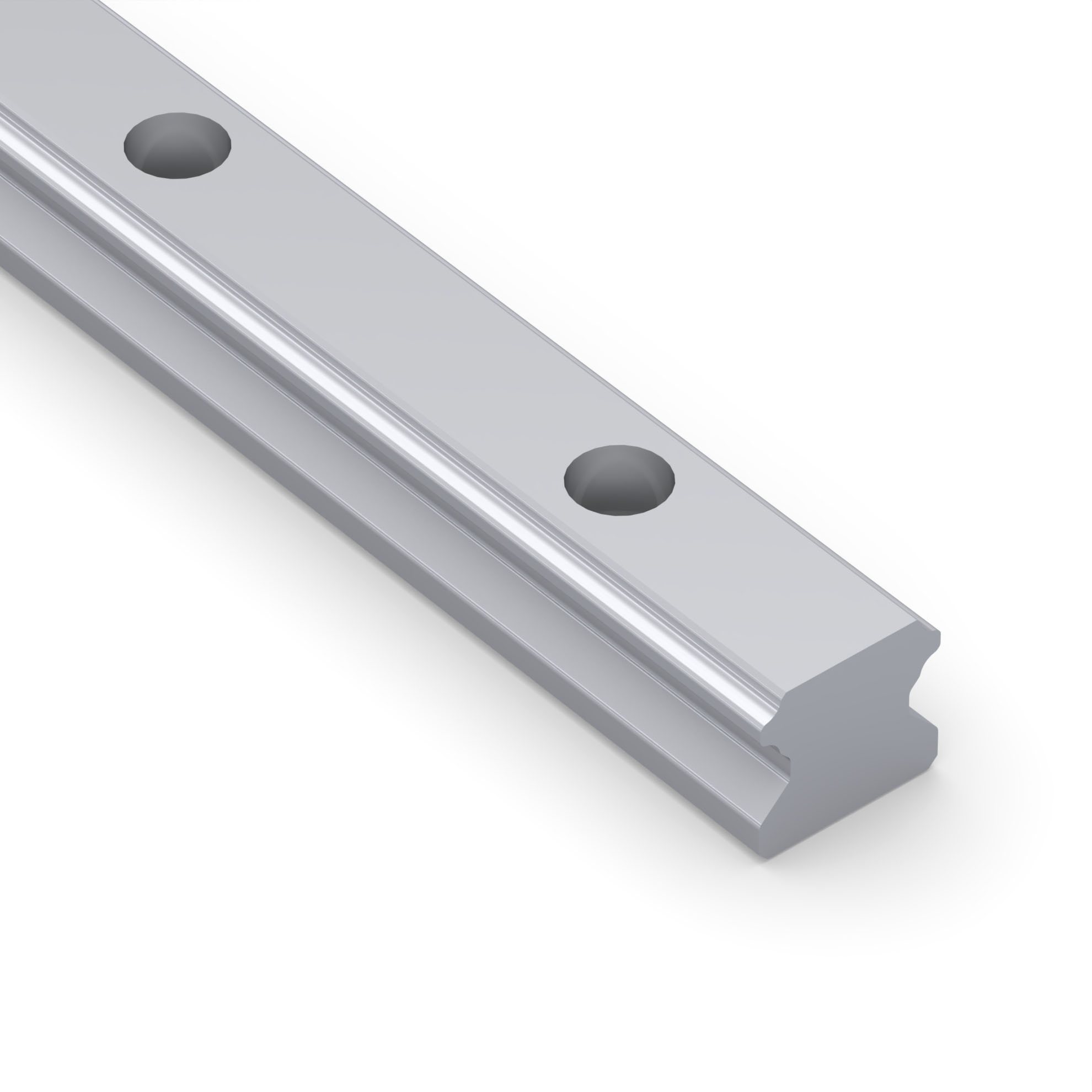

TRH20 | Профильная рельсовая направляющая 20 мм изображение 7
3 750.00 руб. от 1 м
от 2 м 3 675.00 ₽ −2%
от 8 м 3 600.00 ₽ −4%
от 12 м 3 525.00 ₽ −6%
от 24 м 3 450.00 ₽ −8%
от 32 м 3 375.00 ₽ −10%
от 48 м 3 300.00 ₽ −12%
Наличие TRH20 | Профильная рельсовая направляющая 20 мм
На складе > 300 м
В пути > 300 м
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
4.01 м
Добавить
Купить с резкой пополам · бесплатно
2+2 м
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH20 | Профильная рельсовая направляющая 20 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH20 | Профильная рельсовая направляющая 20 мм (3D Модель).ZIP

Описание

Стальной профильный рельс он же  направляющая для станка с ЧПУ, и прочих точных систем линейных перемещений.
Размер 20 мм.
Рельс TRH20 полностью аналогичен по размерам рельсам Hiwin HGR20.
Продается отрезками кратными 1000 мм.

Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

В связи с тем что диаметр головки винтов M6 стандарта DIN 912 равен 10 мм, они не подходят для крепления данной направляющей. Мы рекомендуем использовать винты и ответные гайки/сухари на М5.

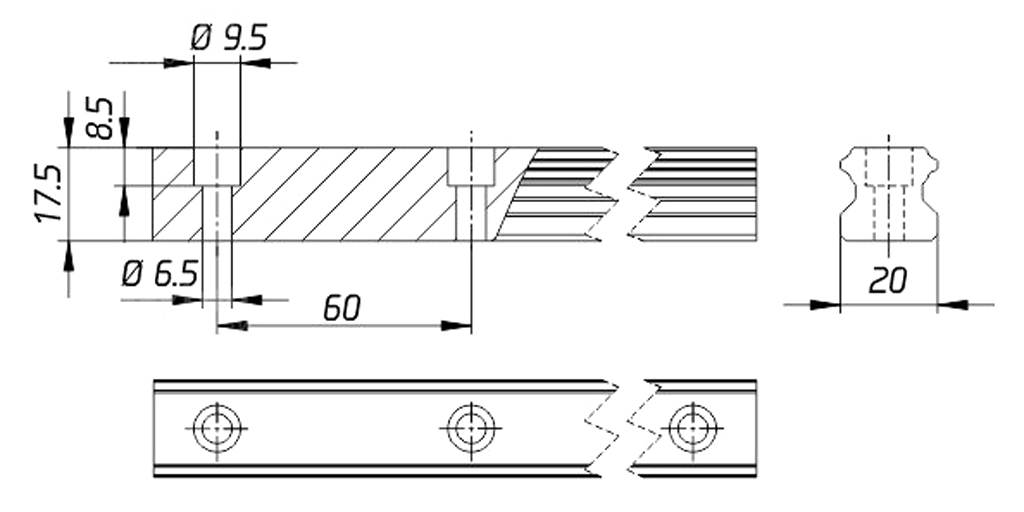

Чертеж рельсовой направляющий TRH20

Характеристики

Артикул:
 TRH20
Длина профиля(макс), мм:
 4010
Вес, кг/м:
 2.3
Типоразмер:
 20
