TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм

Каретка без фланца к профильным рельсам 20 мм
Чертеж каретки без фланца TRH20-B

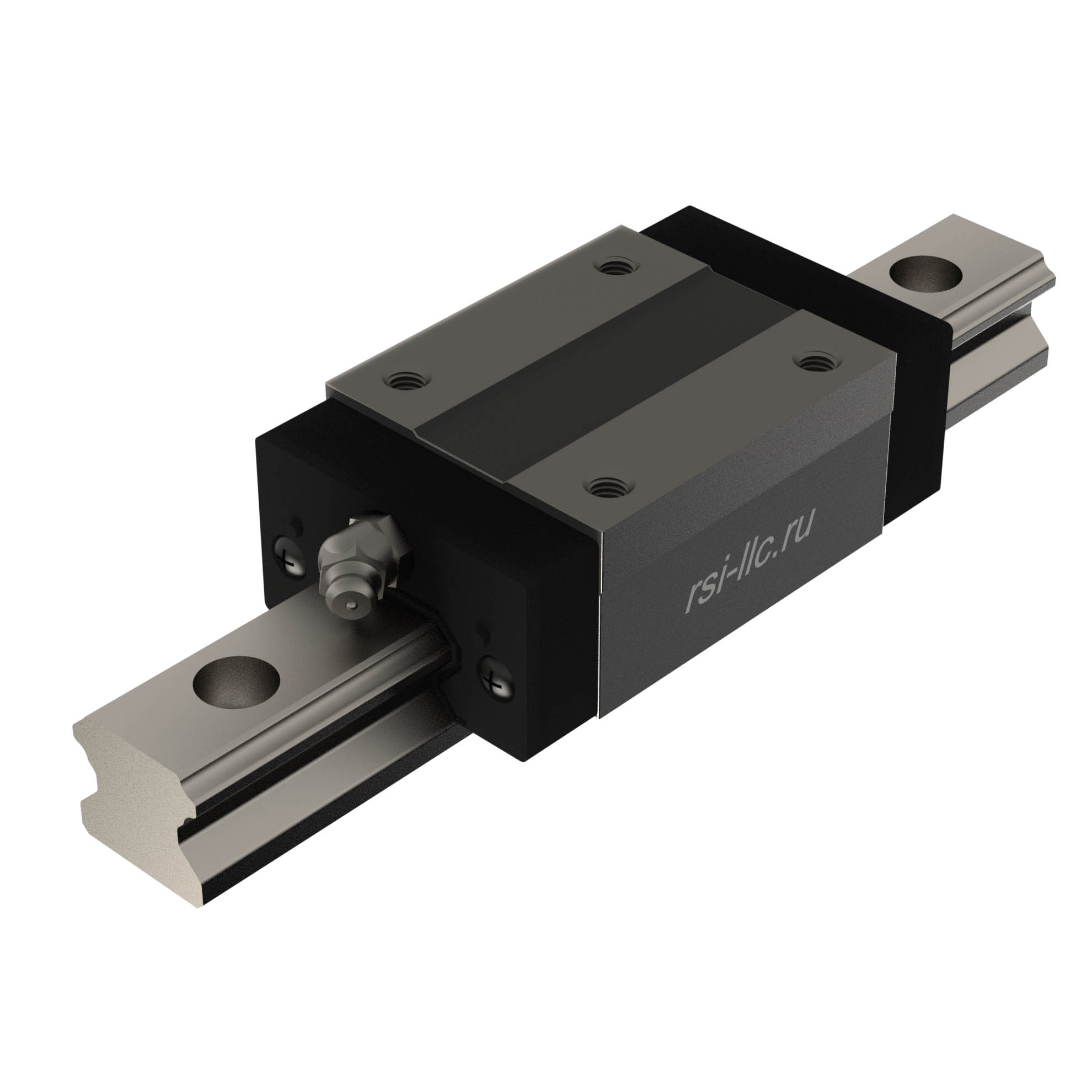

Пример установки рельсовой направляющей TRH20 и каретки с фланцем

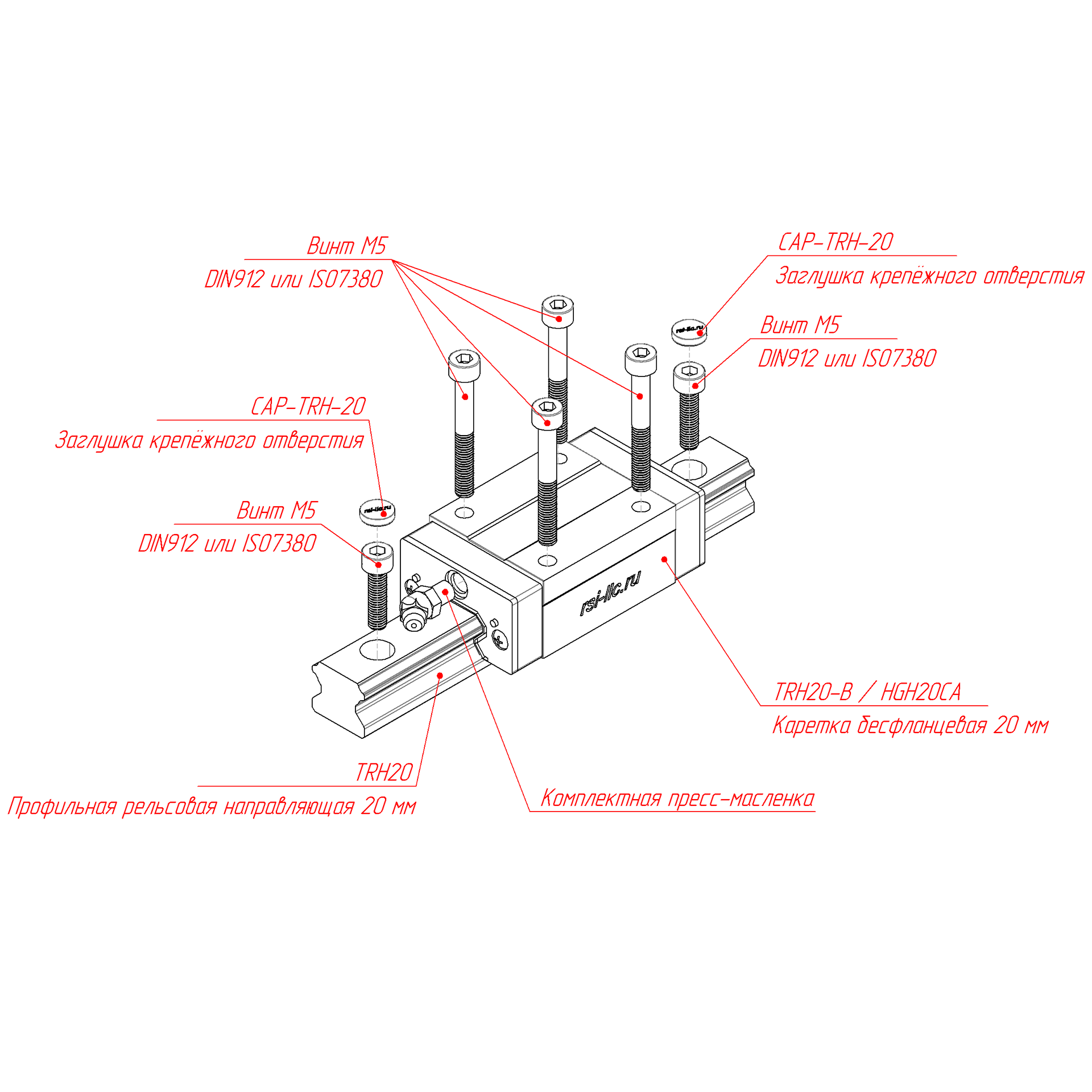

Пример установки бесфланцевой каретки для профильной направляющей 20 мм
TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм изображение 4
TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм изображение 5
1 635.00 руб. от 1 шт
от 3 шт 1 602.30 ₽ −2%
от 15 шт 1 569.60 ₽ −4%
от 25 шт 1 536.90 ₽ −6%
от 50 шт 1 504.20 ₽ −8%
от 75 шт 1 471.50 ₽ −10%
от 100 шт 1 438.80 ₽ −12%
Наличие TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм
На складе > 300 шт
В пути > 300 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH20-B / HGH20CA | Каретка бесфланцевая 20 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) без фланца TRH20-B  - шариковый подшипник линейного перемещения на рельс TRH20.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGH20С

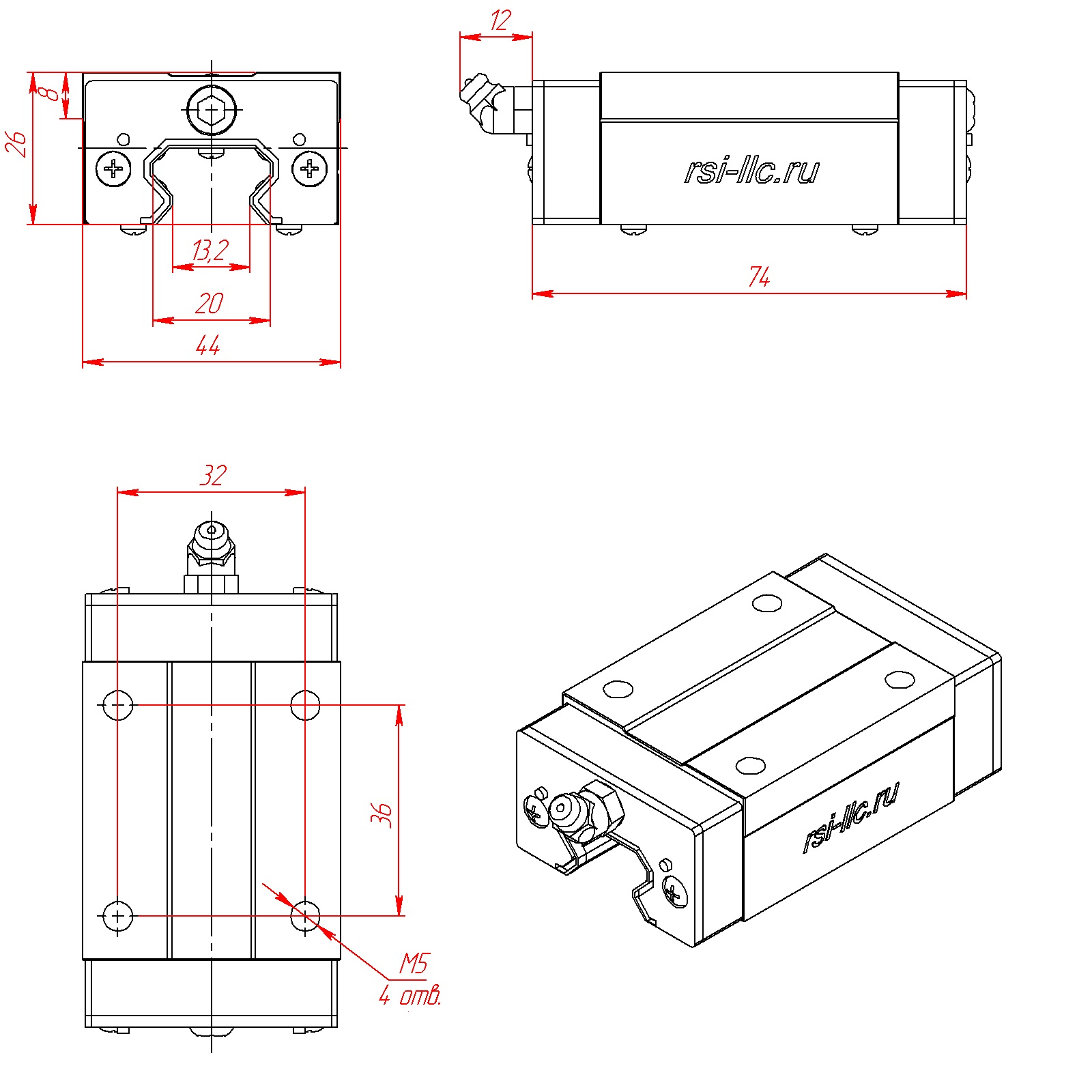

Чертеж каретки без фланца TRH20-B

Характеристики

Артикул:
 TRH20-B / HGH20CA
Вес, кг:
 0,34
Типоразмер:
 20
Статическая грузоподъемность, Н:
 27760
Динамическая грузоподъемность, Н:
 17750
