TRH20-A / HGW20CA | Каретка c фланцем 20 мм

Каретка с фланцем, к профильной рельсе 20 мм

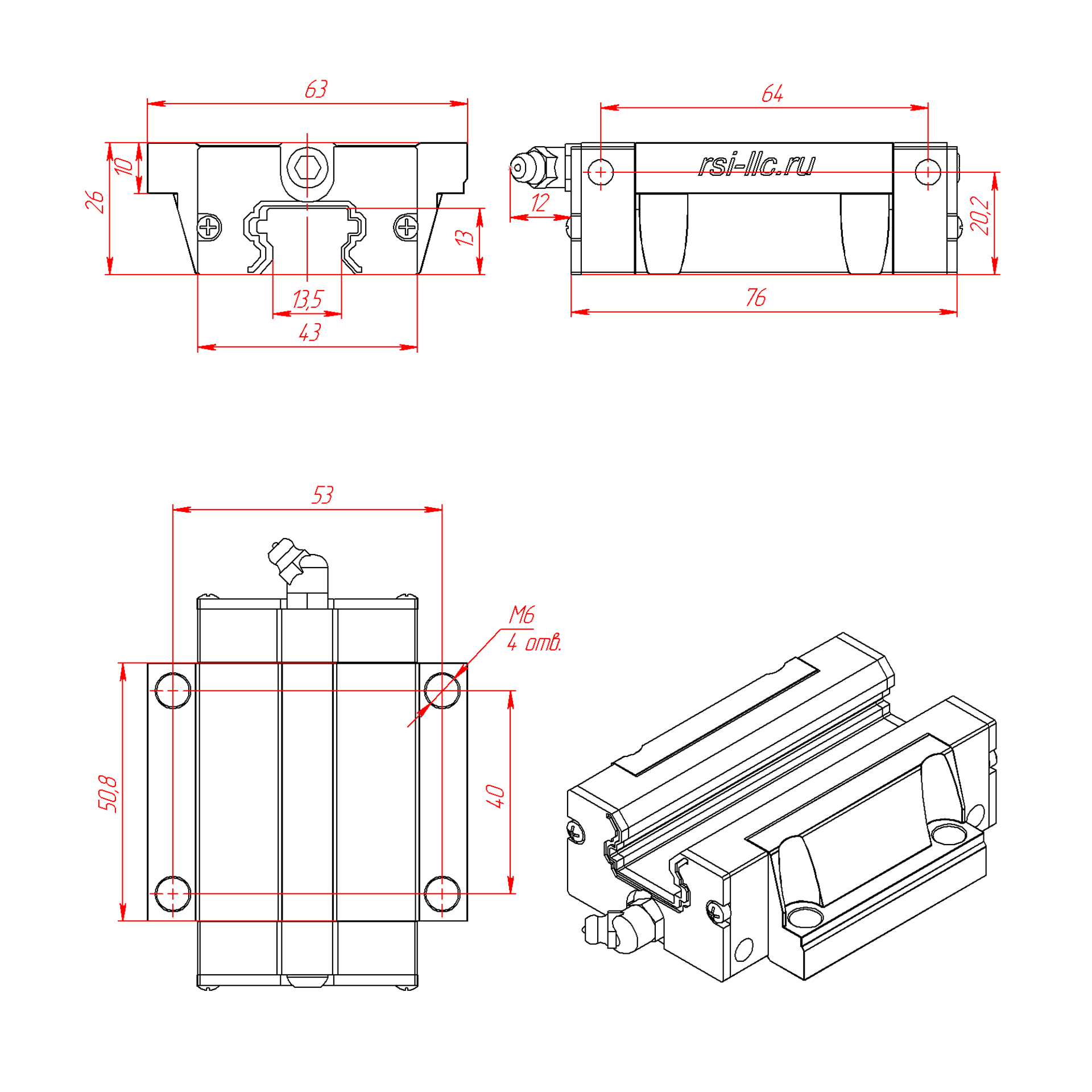

Чертёж каретки с фланцем для TRH20

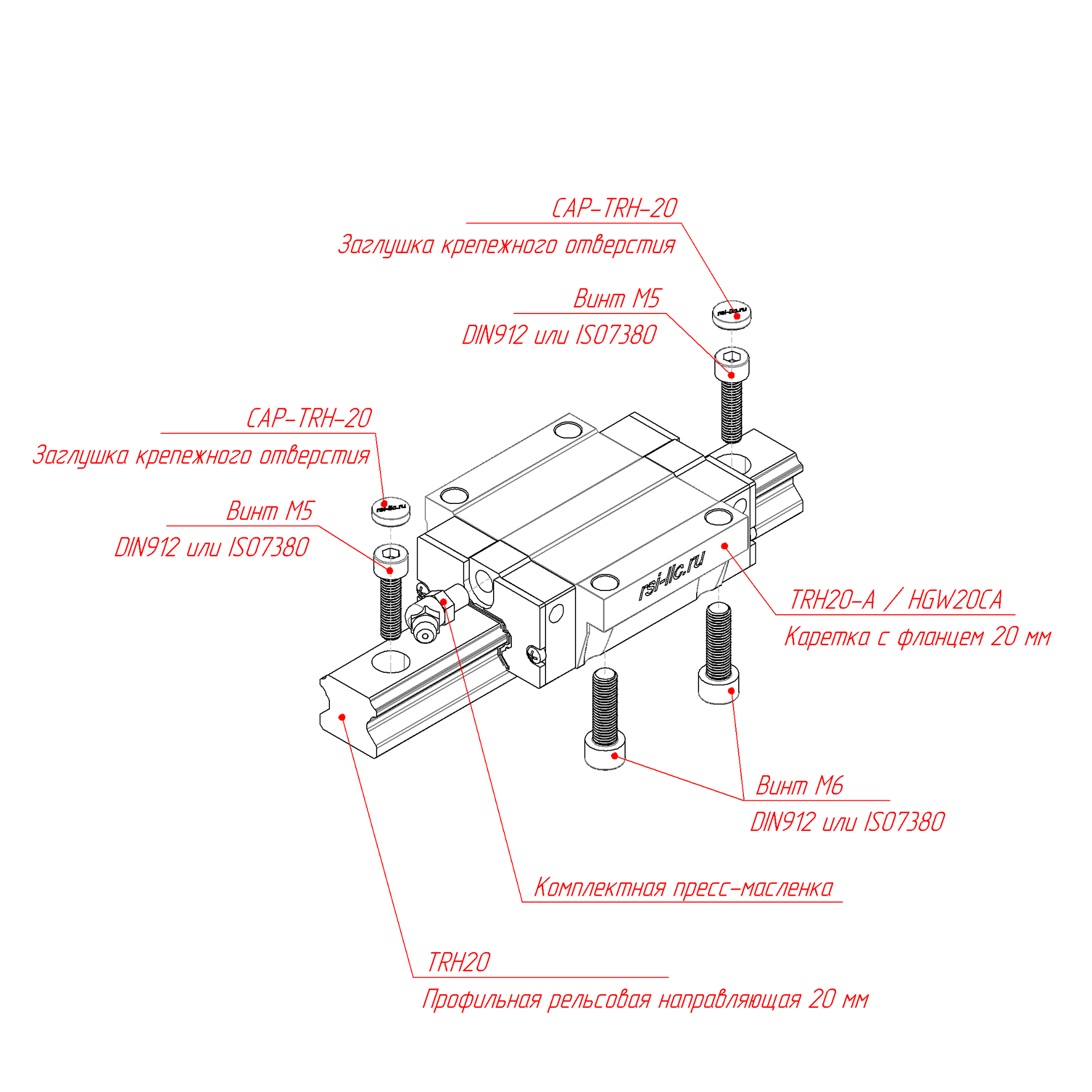

Схема установки каретки с фланцем на профильной направляющей TRH20

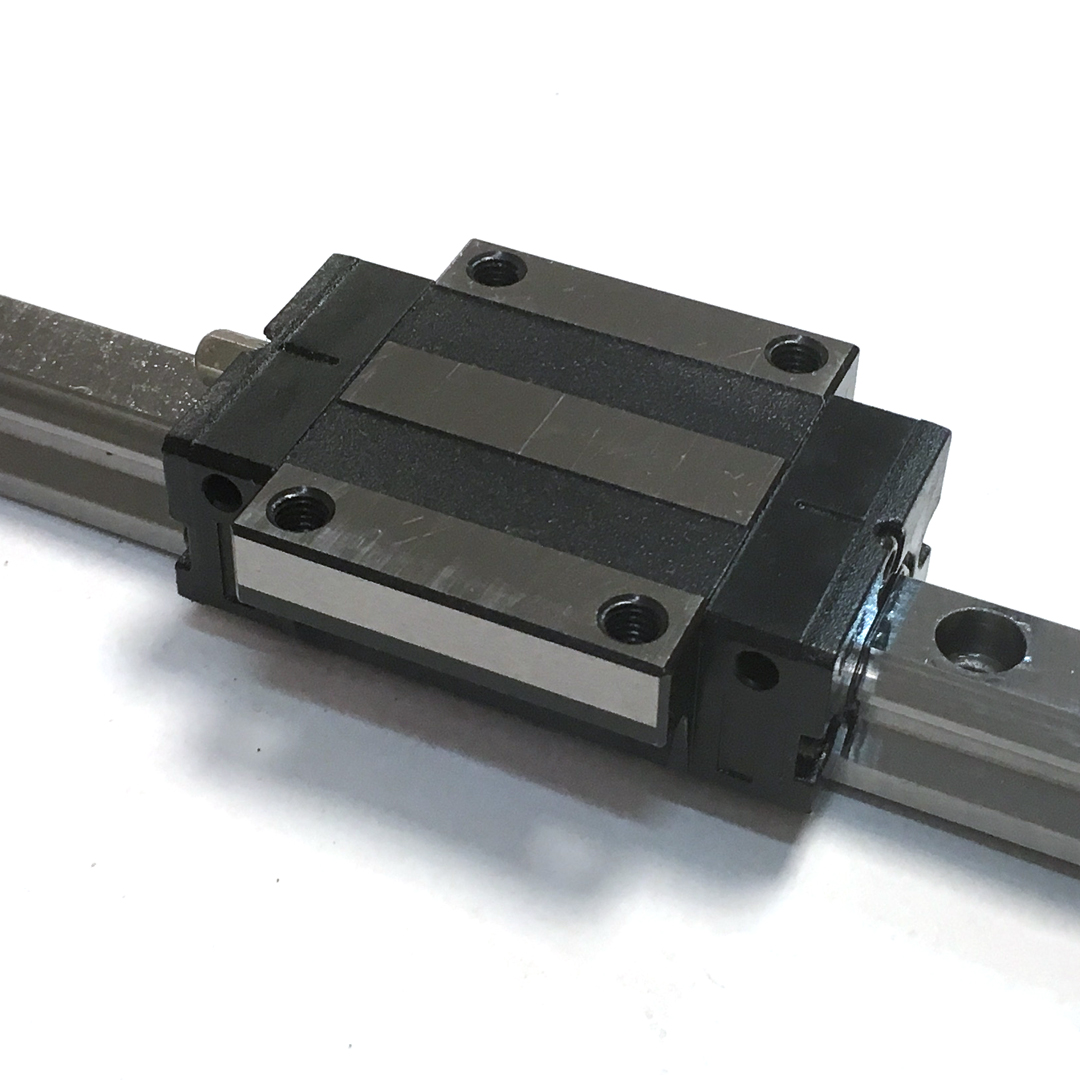

TRH20-A / HGW20CA | Каретка c фланцем 20 мм изображение 3

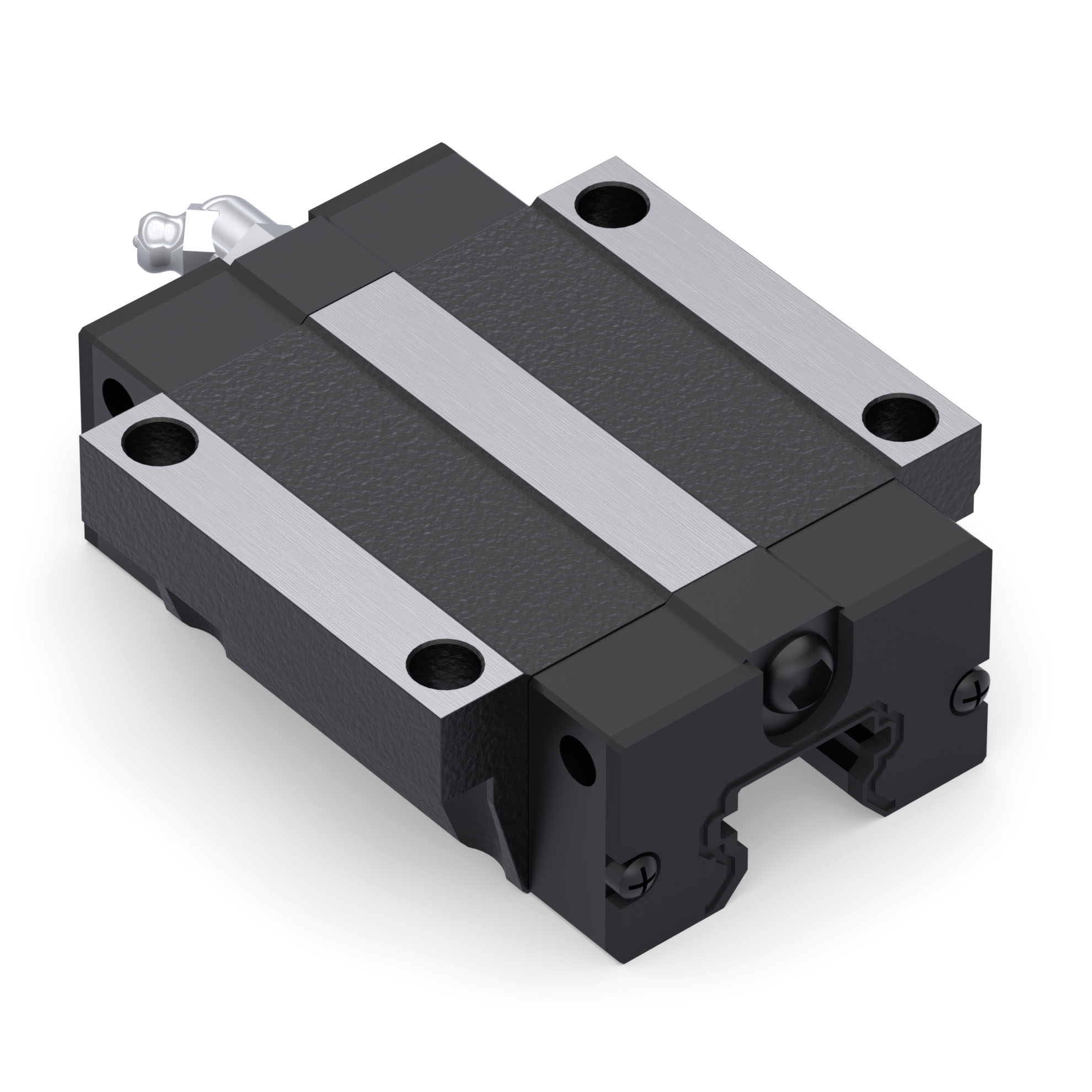

TRH20-A / HGW20CA | Каретка c фланцем 20 мм изображение 4
1 550.00 руб. от 1 шт
от 3 шт 1 519.00 ₽ −2%
от 15 шт 1 488.00 ₽ −4%
от 30 шт 1 457.00 ₽ −6%
от 55 шт 1 426.00 ₽ −8%
от 80 шт 1 395.00 ₽ −10%
от 110 шт 1 364.00 ₽ −12%
Наличие TRH20-A / HGW20CA | Каретка c фланцем 20 мм
На складе > 400 шт
В пути 400 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TRH20-A / HGW20CA | Каретка c фланцем 20 мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TRH20-A / HGW20CA | Каретка c фланцем 20 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
TRH20-A / HGW20CA | Каретка c фланцем 20 мм (Чертеж).PDF

Описание

Слайдер (опорный модуль, каретка) с фланцем TRH20-C / HGW20CA  - шариковый подшипник линейного перемещения на рельс TRH20.
По всем габаритным и присоединительным размерам аналогичен каретке Hiwin HGW20CC

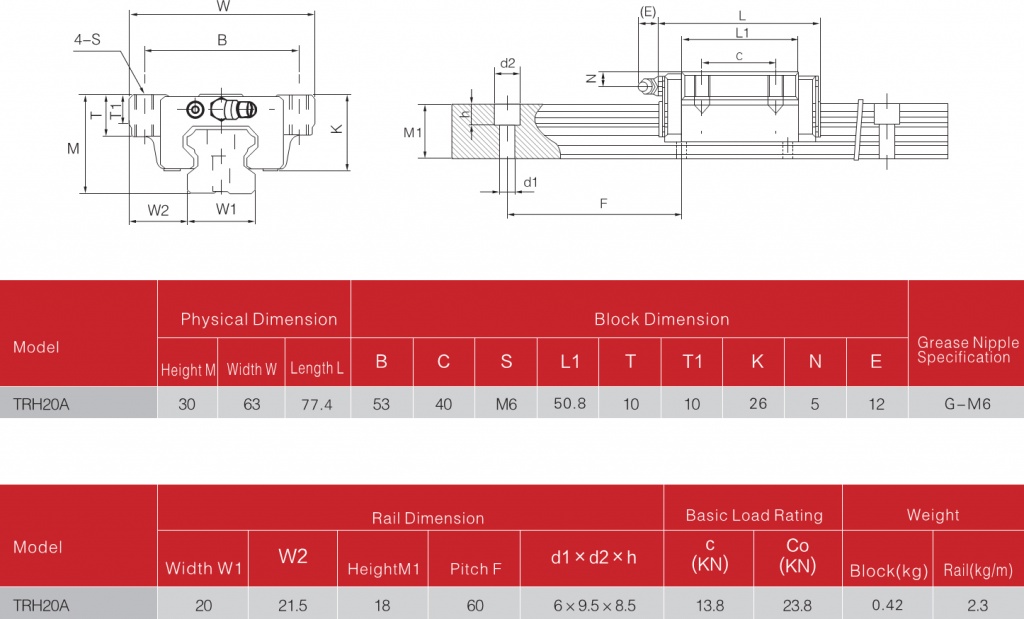

Чертеж каретки TRH20-A с фланцем

Характеристики

Артикул:
 TRH20-A / HGW20CA
Вес, кг:
 0,42
Типоразмер:
 20
Статическая грузоподъемность, Н:
 27760
Динамическая грузоподъемность, Н:
 17750
