TBR-C20 | Цилиндрический рельс D20мм

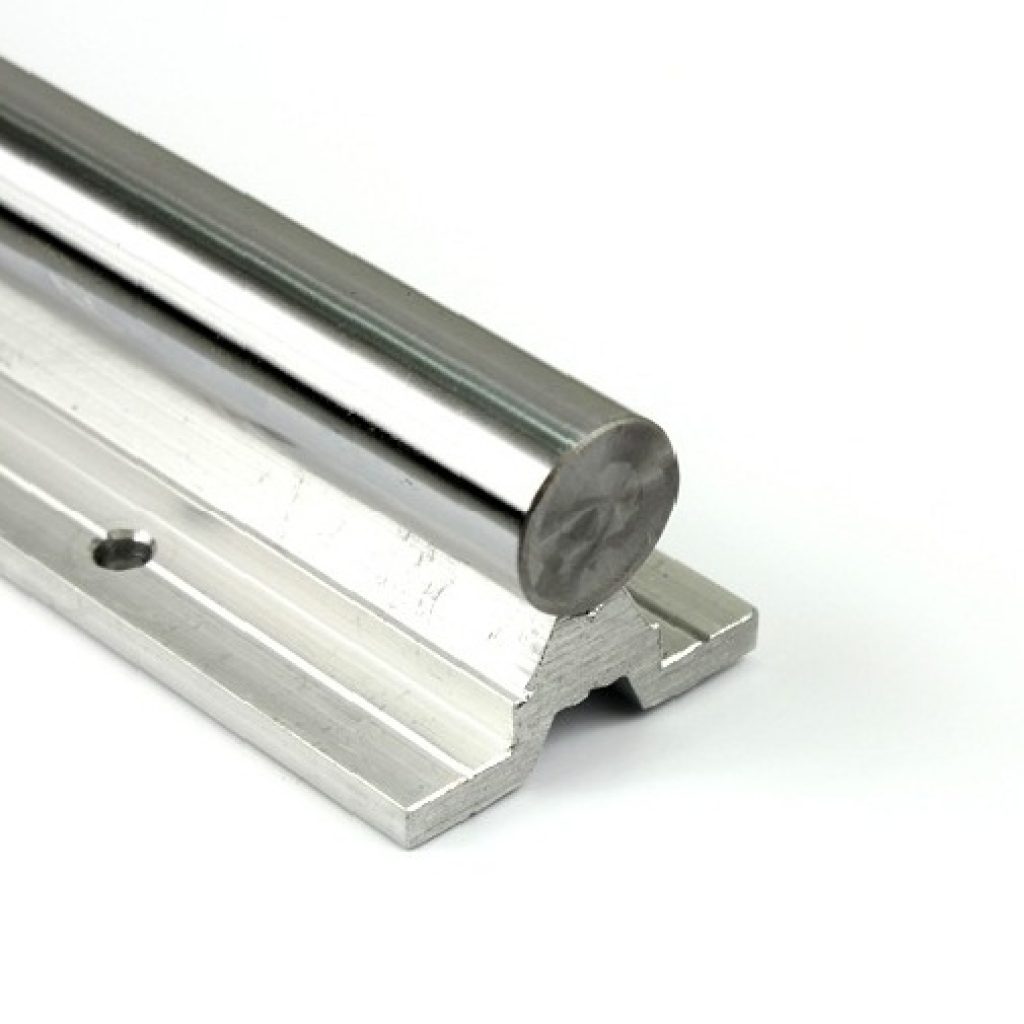

Рельс цилиндрический TBR20

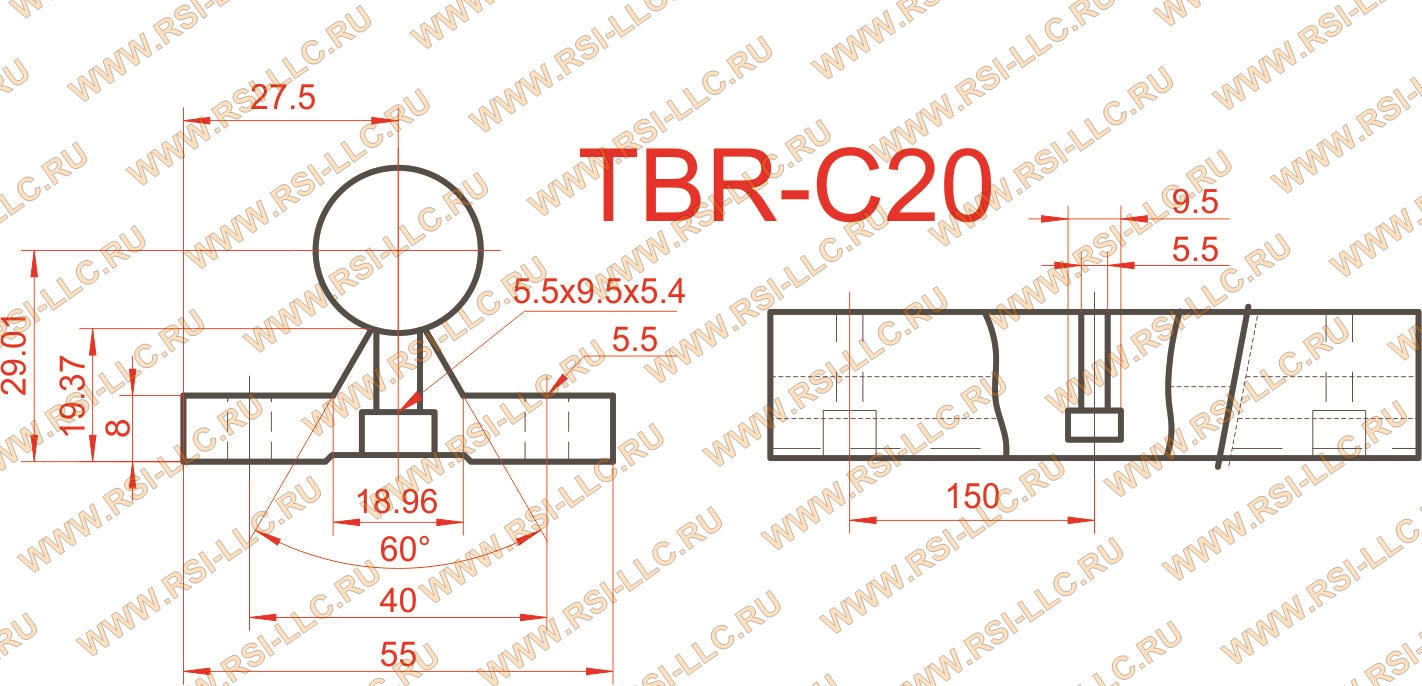

Чертеж цилиндрического рельса TBR-С20

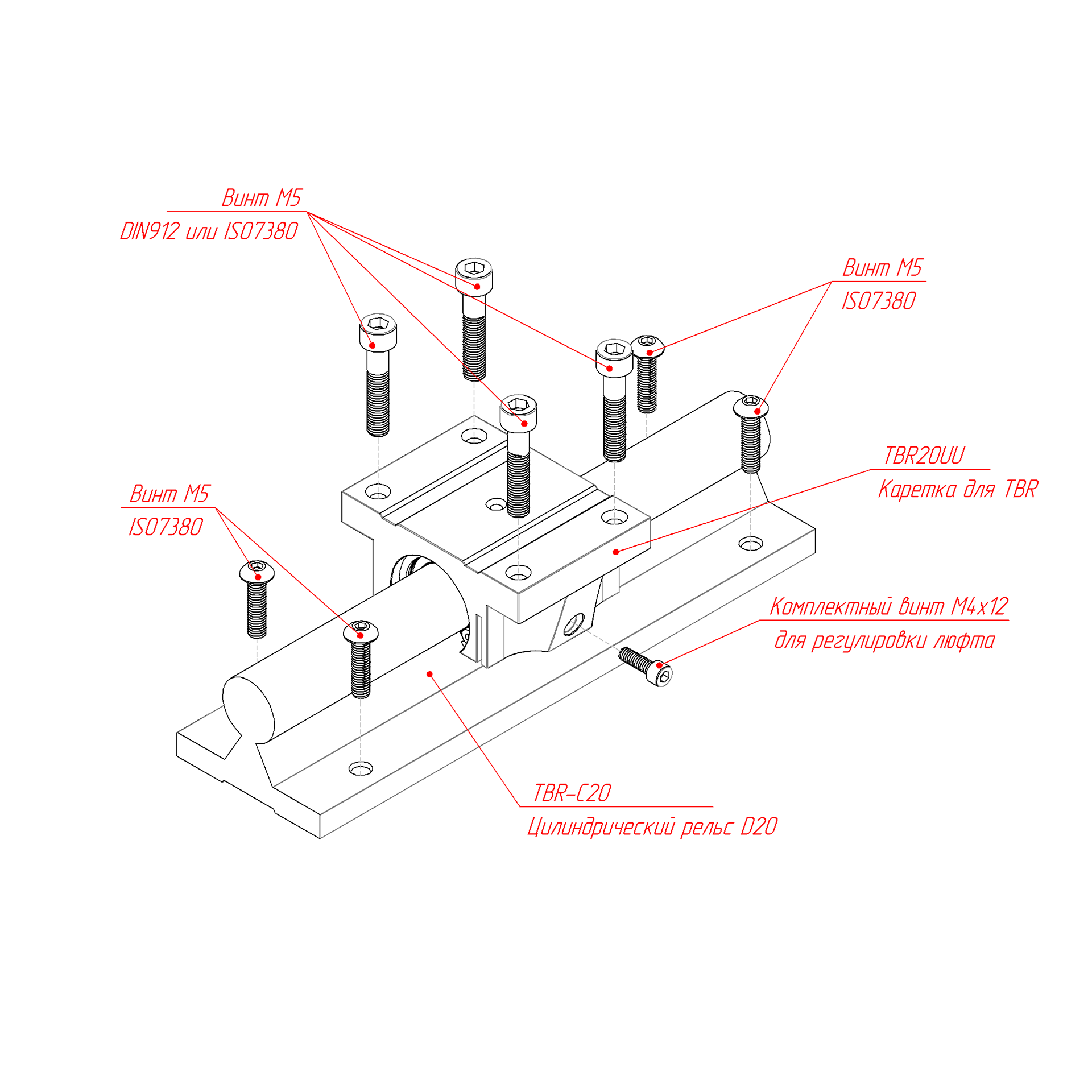

Установка каретки TBR20UU на цилиндрический рельс d20
4 450.00 руб. от 1 м.
( -2 % )
4 361.00 РУБ.
от 4 м.
( -4 % )
4 272.00 РУБ.
от 8 м.
( -6 % )
4 183.00 РУБ.
от 12 м.
( -8 % )
4 094.00 РУБ.
от 20 м.
( -10 % )
4 005.00 РУБ.
от 28 м.
( -12 % )
3 916.00 РУБ.
от 36 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
4 м
добавить
3 м
добавить
2+2 м
добавить
1.5+1.5 м
добавить
Наличие TBR-C20 | Цилиндрический рельс D20мм
НА СКЛАДЕ:
430 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. TBR-C20 | Цилиндрический рельс D20мм (3D-модель).ZIP
Скачать

Описание

Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Цилиндрические рельсовые направляющие TBR - это полированные валы, установленные на алюминиевую опору, которая устраняет провисание направляющих на большой длине.
Монтажные отверстия находятся на расстоянии 40 мм. Это позволяет использовать данные рельсы с профилями серии 40 (40х80, 80х80, 40х120, 40х160)

Для подбора необходимой Вам цилиндрической направляющей "по нагрузке" -  используйте показатели допустимой статической и динамической нагрузки соответствующих данной рельсе кареток (подшипников).
Чертеж рельсовой направляющей TBR-C20


Для монтажа на профиль используются следующие крепежные элементы:
1. Т-гайка М5-40 арт. 5010 или сухарь М5-40 арт. 5069 (5069AL)
2. Винт М5х16 ISO7380

Характеристики

Артикул:
 TBR-C20
Длина профиля(макс), мм:
 4000 и 3000
Материал:
 Сталь полированная каленая HRC 60
Вес, кг/м:
 3,9
Твердость:
 HRC 58-60
