SBR-C16 | Цилиндрический рельс D16 мм

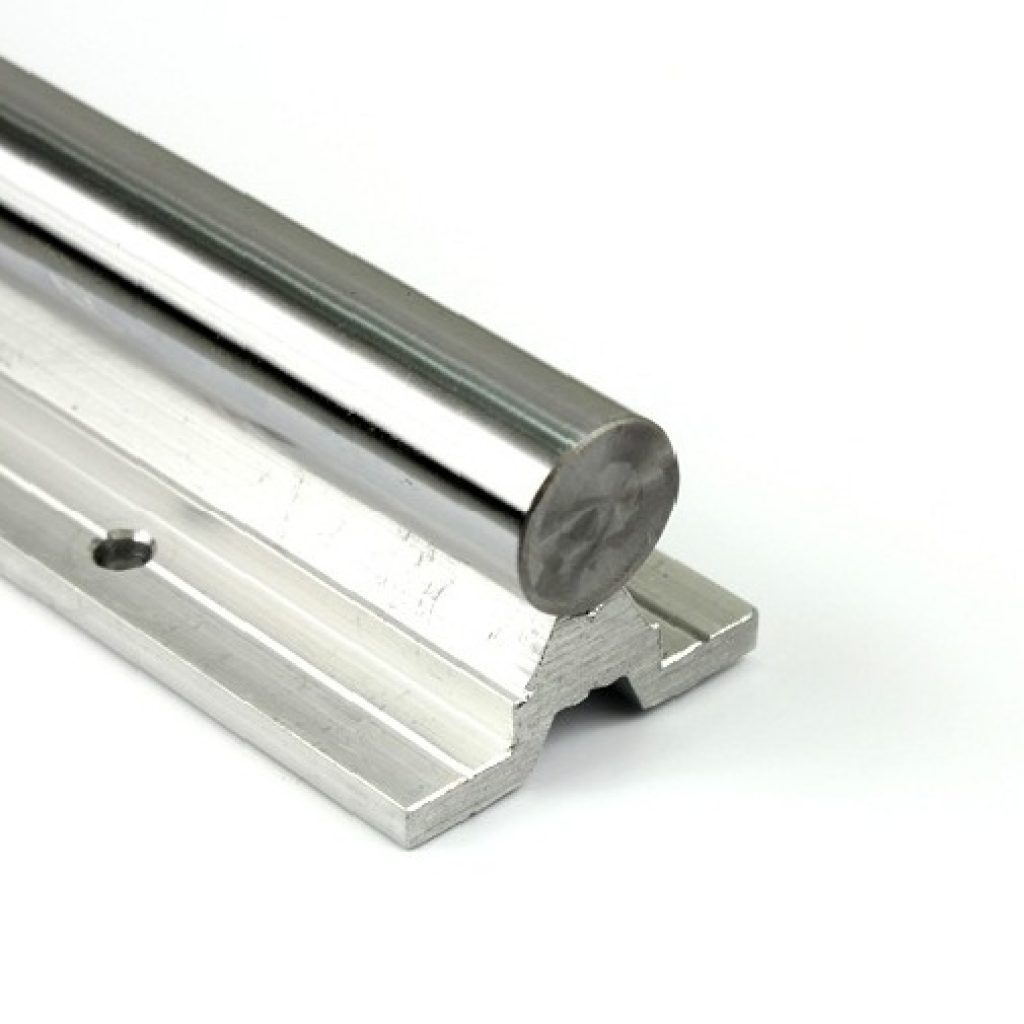

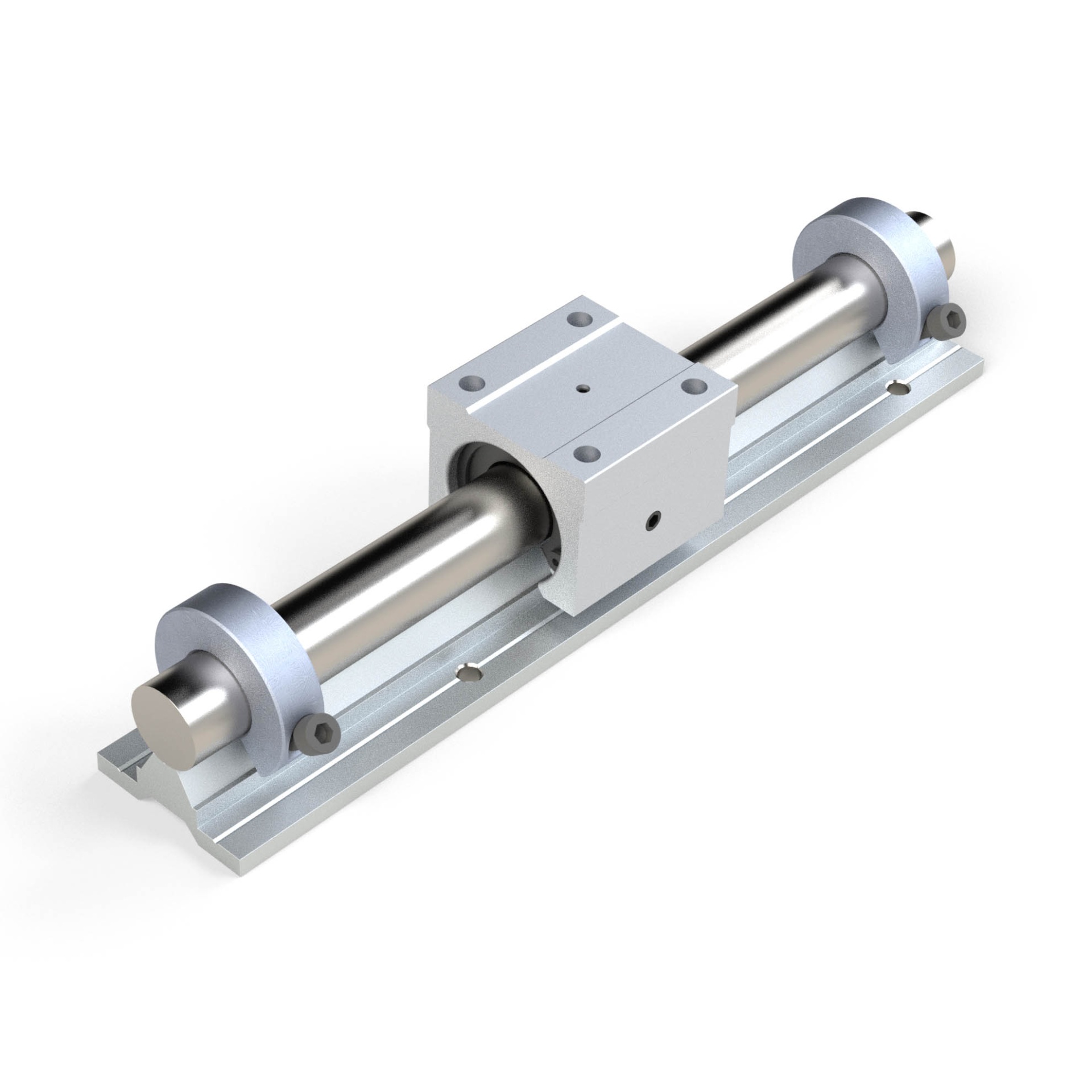

Цилиндрический рельс D16 мм

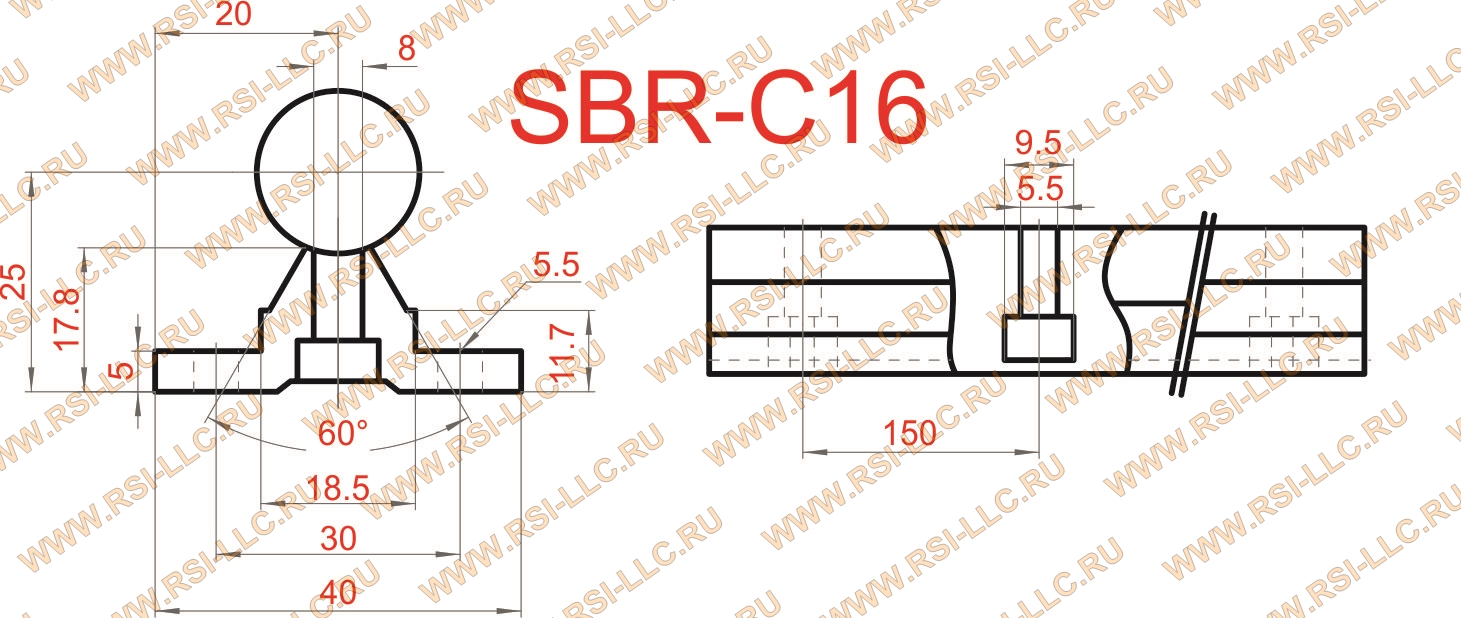

Чертеж цилиндрического рельса SBR-С16
Чертёж цилиндрического рельса D16 мм

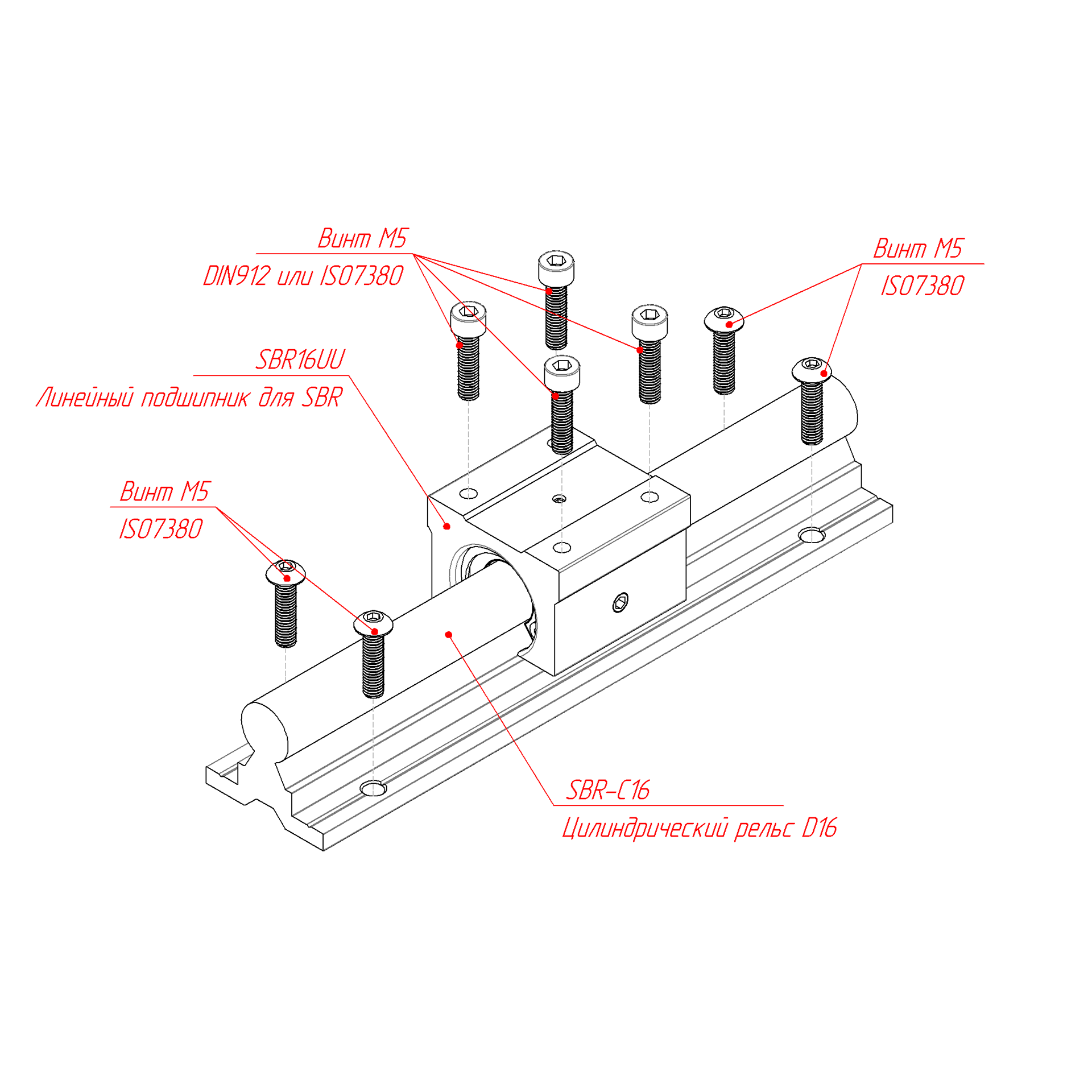

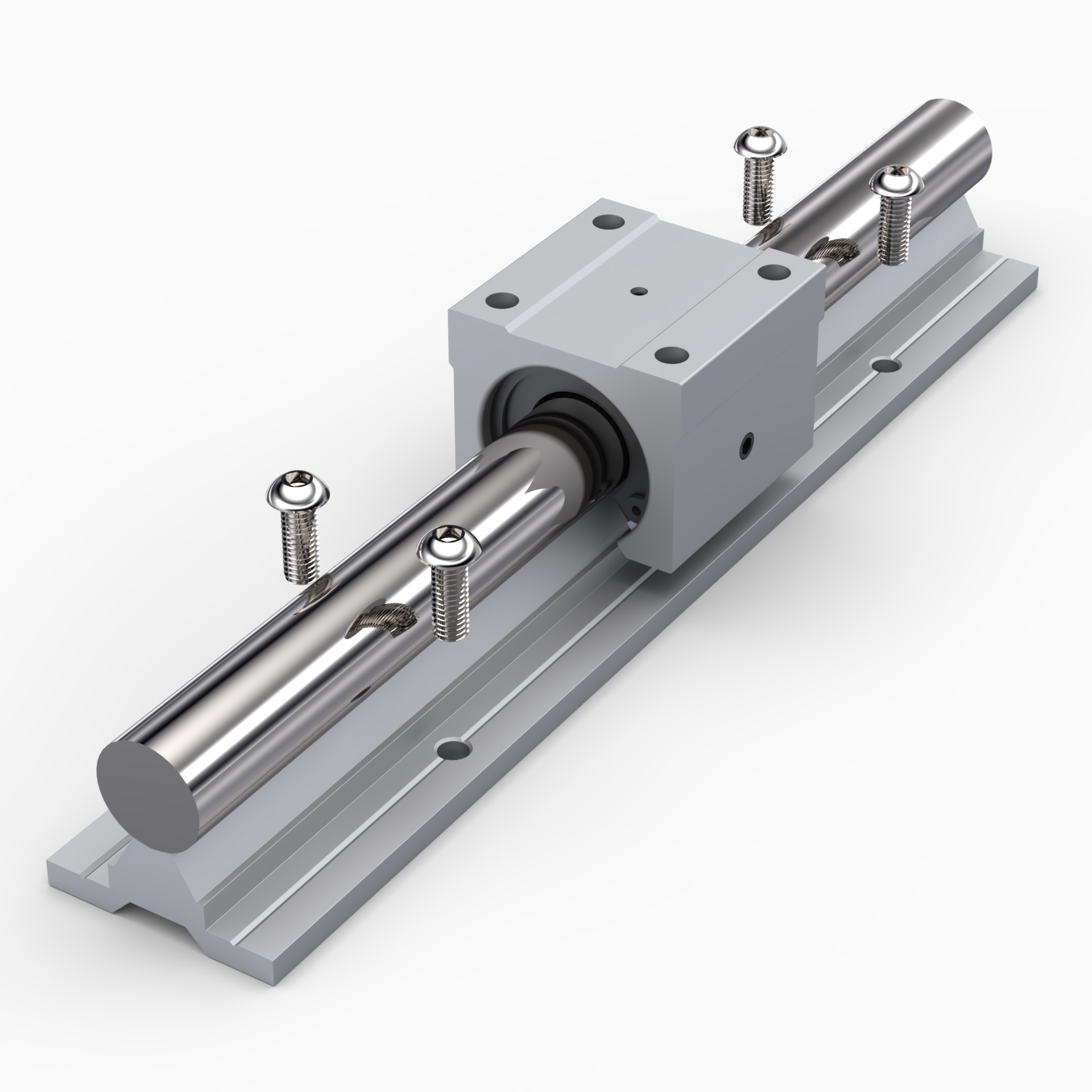

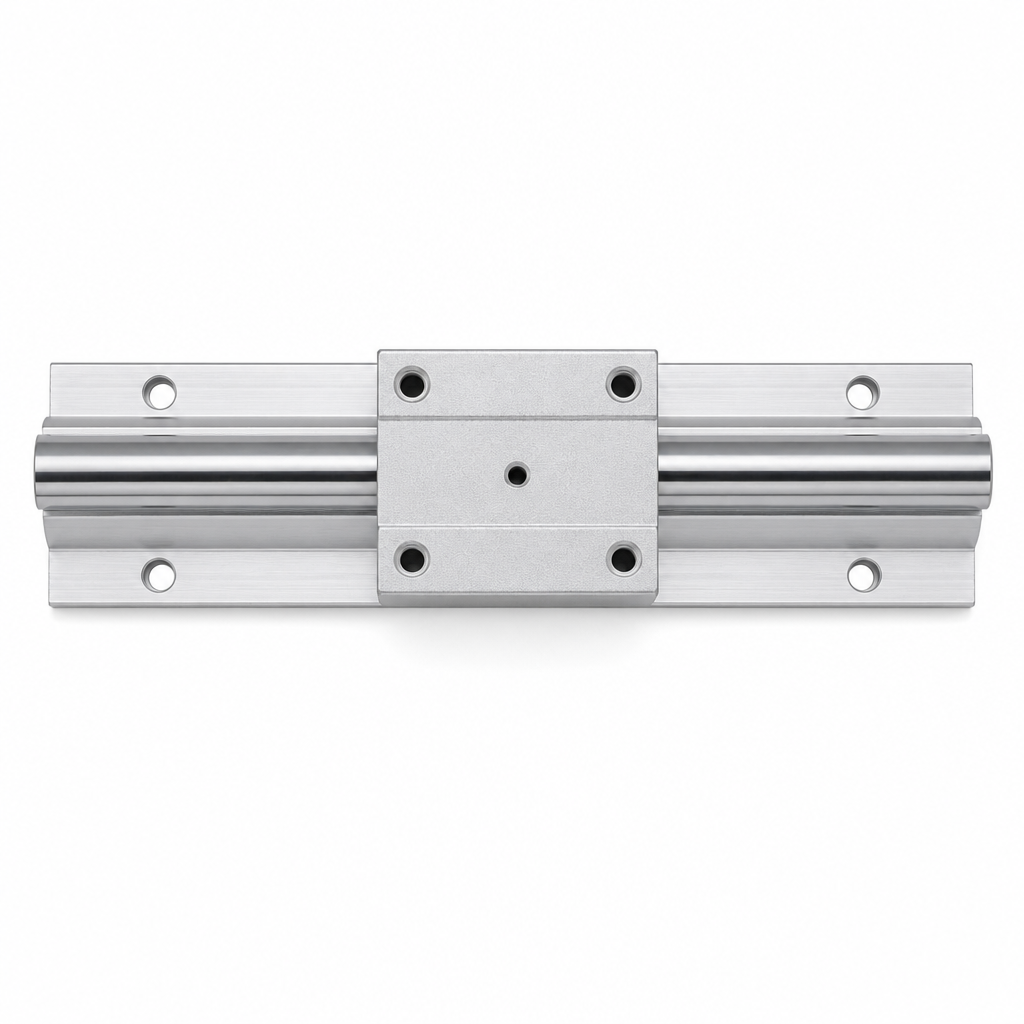

Установка каретки SBR16UU на цилиндрический рельс D16

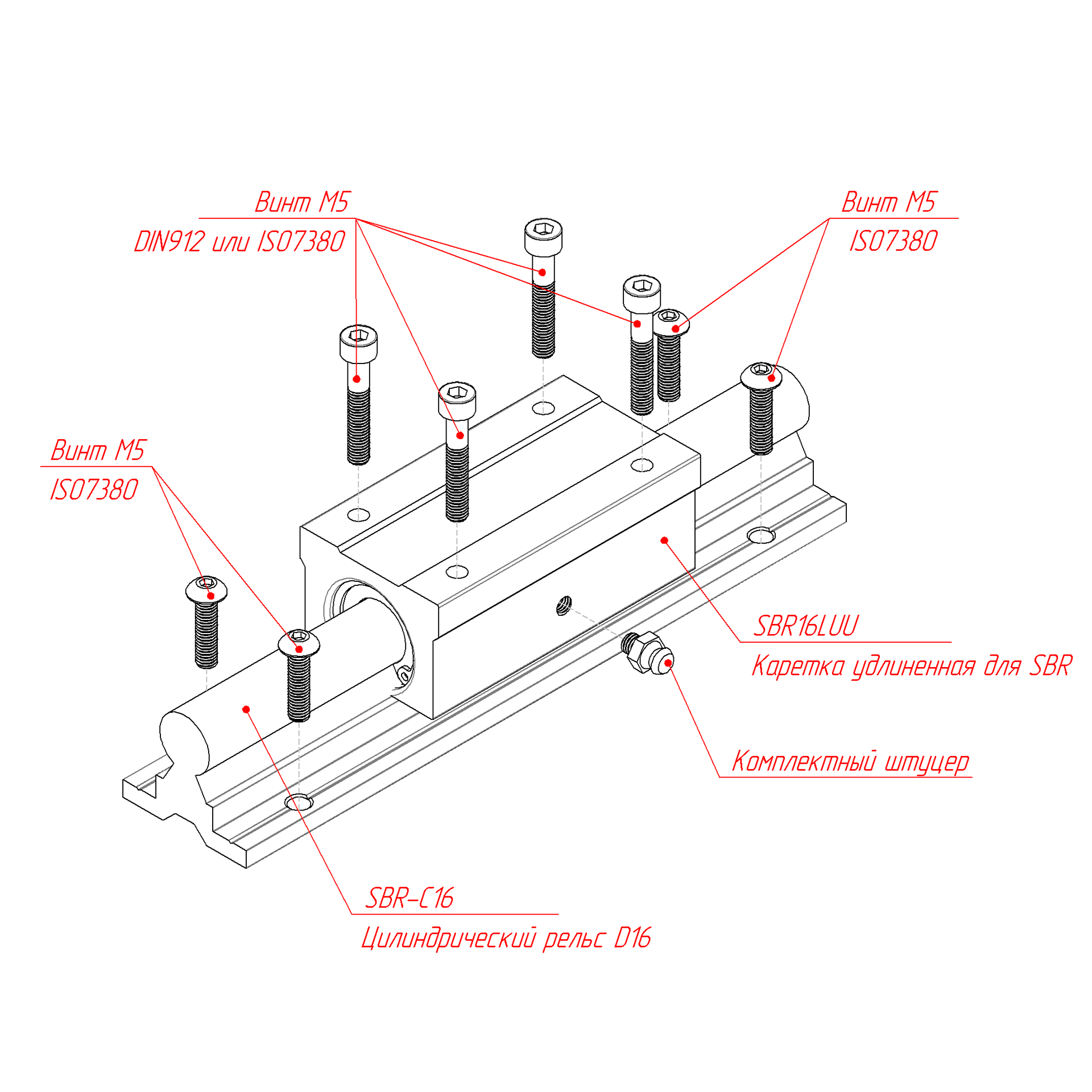

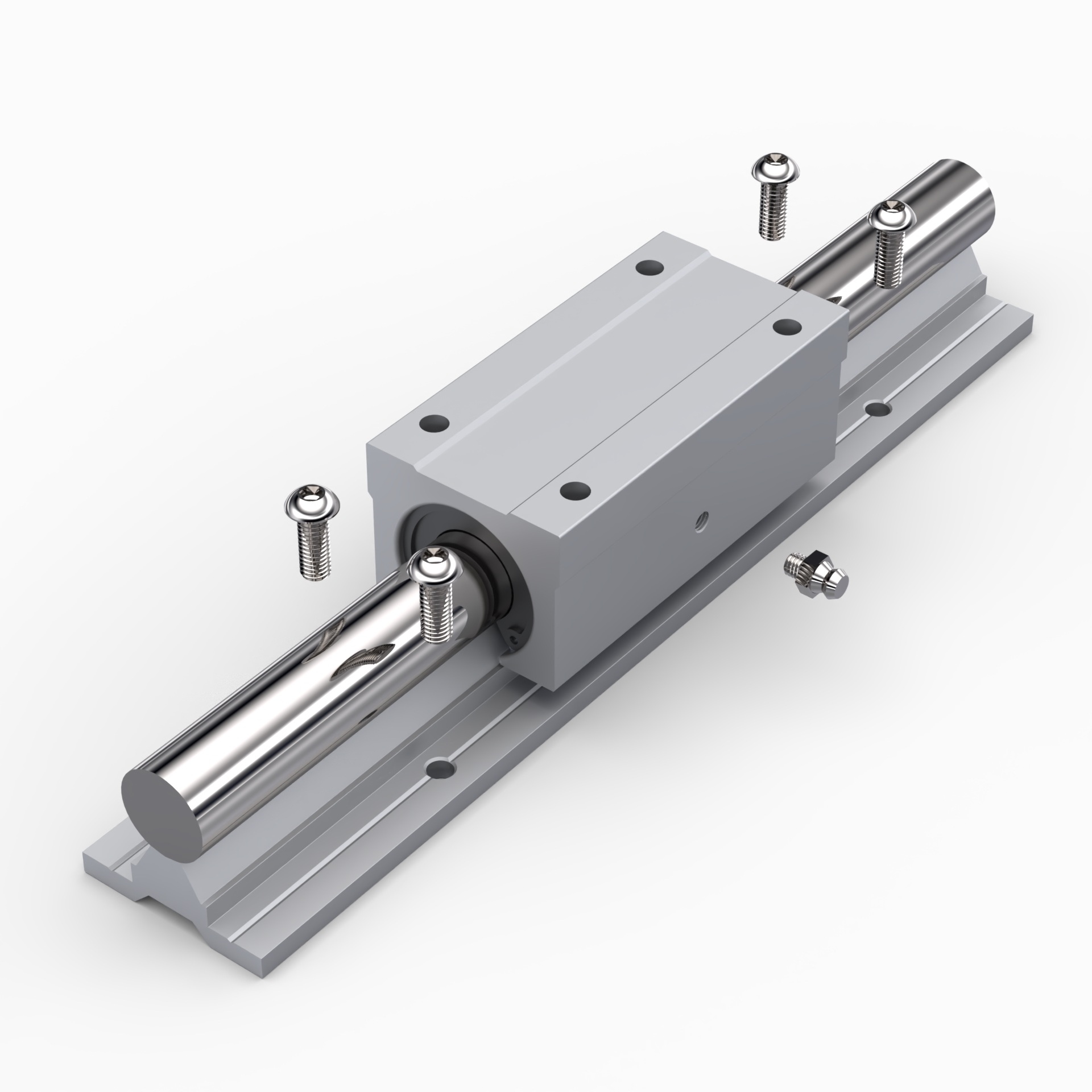

Схема установки цилиндрического рельса D16 и удлиненной каретки SBR16LUU
2 590.00 руб. от 1 м.
( -2 % )
2 538.20 РУБ.
от 2 м.
( -4 % )
2 486.40 РУБ.
от 8 м.
( -6 % )
2 434.60 РУБ.
от 16 м.
( -8 % )
2 382.80 РУБ.
от 32 м.
( -10 % )
2 331.00 РУБ.
от 48 м.
( -12 % )
2 279.20 РУБ.
от 64 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
4 м
добавить
3 м
добавить
2+2 м
добавить
1.5+1.5 м
добавить
Наличие SBR-C16 | Цилиндрический рельс D16 мм
НА СКЛАДЕ:
1200 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SBR-C16 | Цилиндрический рельс D16 мм (3D-модель).STEP
Скачать

Описание

Продается отрезками кратными 1000 мм.
Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Цилиндрические рельсовые направляющие SBR - это полированные валы, установленные на алюминиевую опору, которая устраняет провисание направляющих на большой длине.
Монтажные отверстия находятся на расстоянии 30 мм. Это позволяет использовать данные рельсы с профилями серии 30 (30х60, 60х60 , 30х120 или 60х120)

Для подбора необходимой Вам цилиндрической направляющей "по нагрузке" -  используйте показатели допустимой статической и динамической нагрузки соответствующих данной рельсе кареток (подшипников).

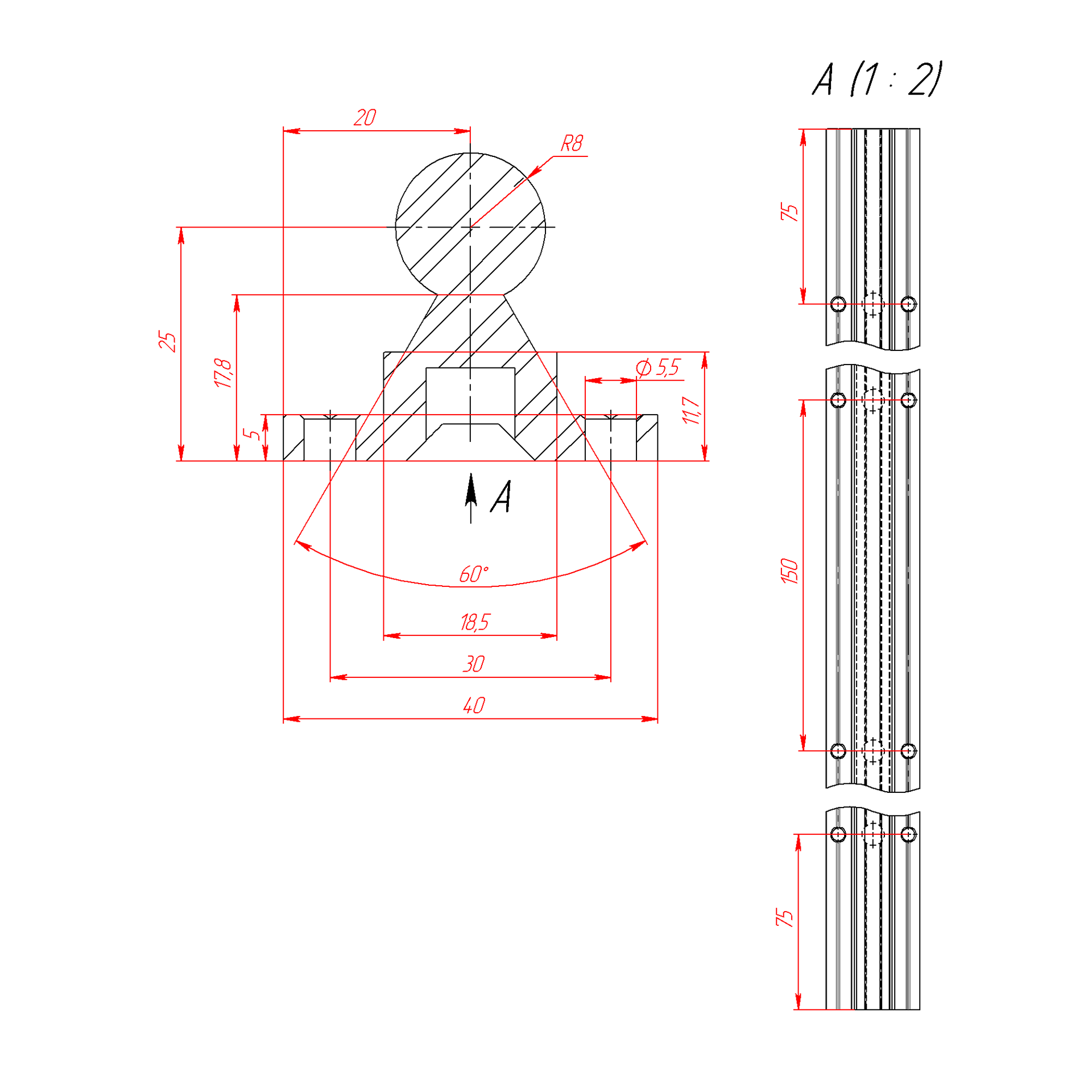

Чертеж рельсовой направляющей SBR-C16

Для монтажа на профиль используются следующие крепежные элементы:
1. Т-гайка М5-30 арт. 5005 или сухарь М5-30 арт. 5066 (5066AL)
2. Винт М5х12 ISO7380

Характеристики

Артикул:
 SBR-C16
Длина профиля(макс), мм:
 4000 и 3000
Материал:
 Сталь полированная каленая HRC 60
Вес, кг/м:
 2,43
Твердость:
 HRC 58-60
