SBR16UU | Каретка для SBR D16 мм

Опорный модуль для рельсы SBR D16 мм

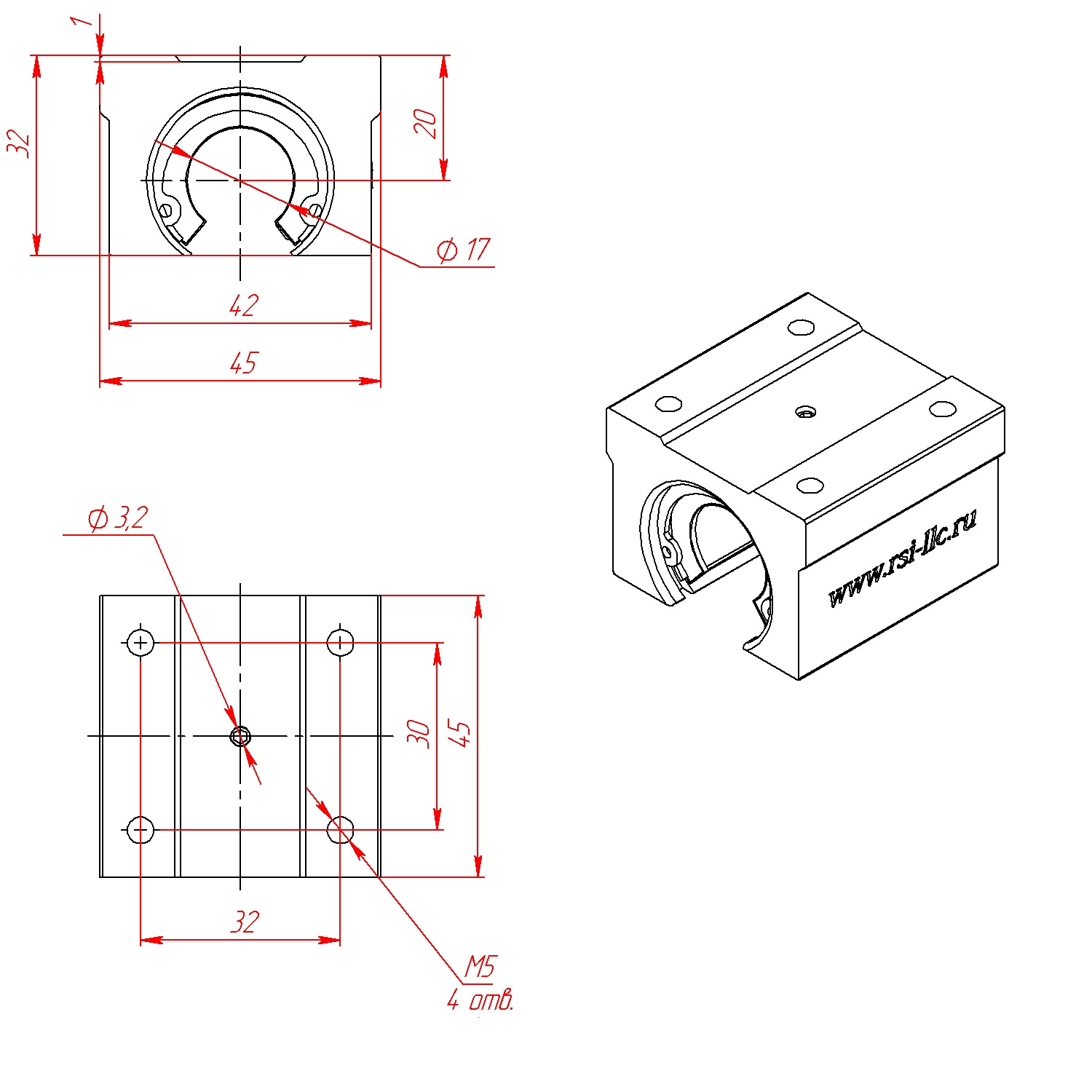

Чертеж каретки для цилиндрического рельса SBR16UU

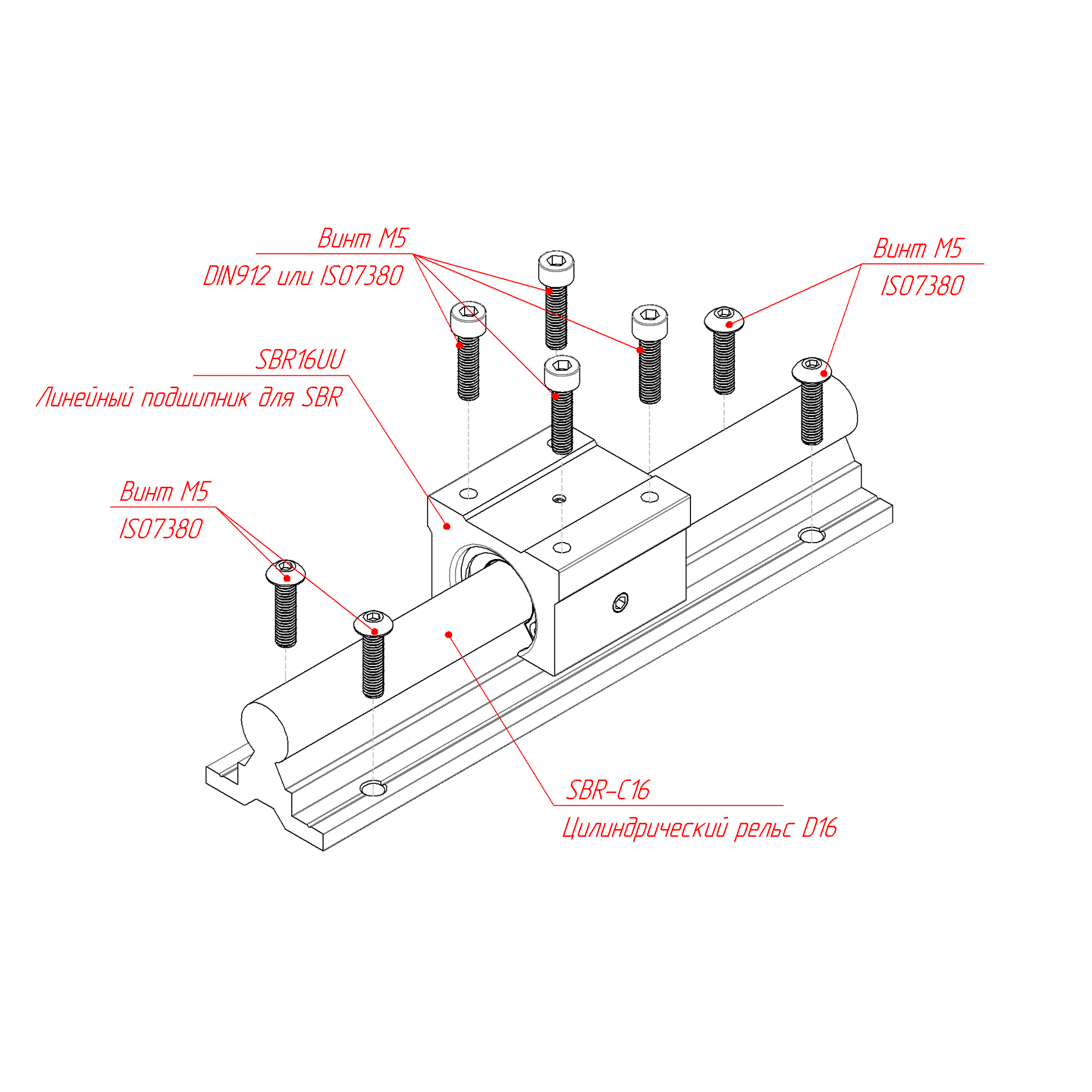

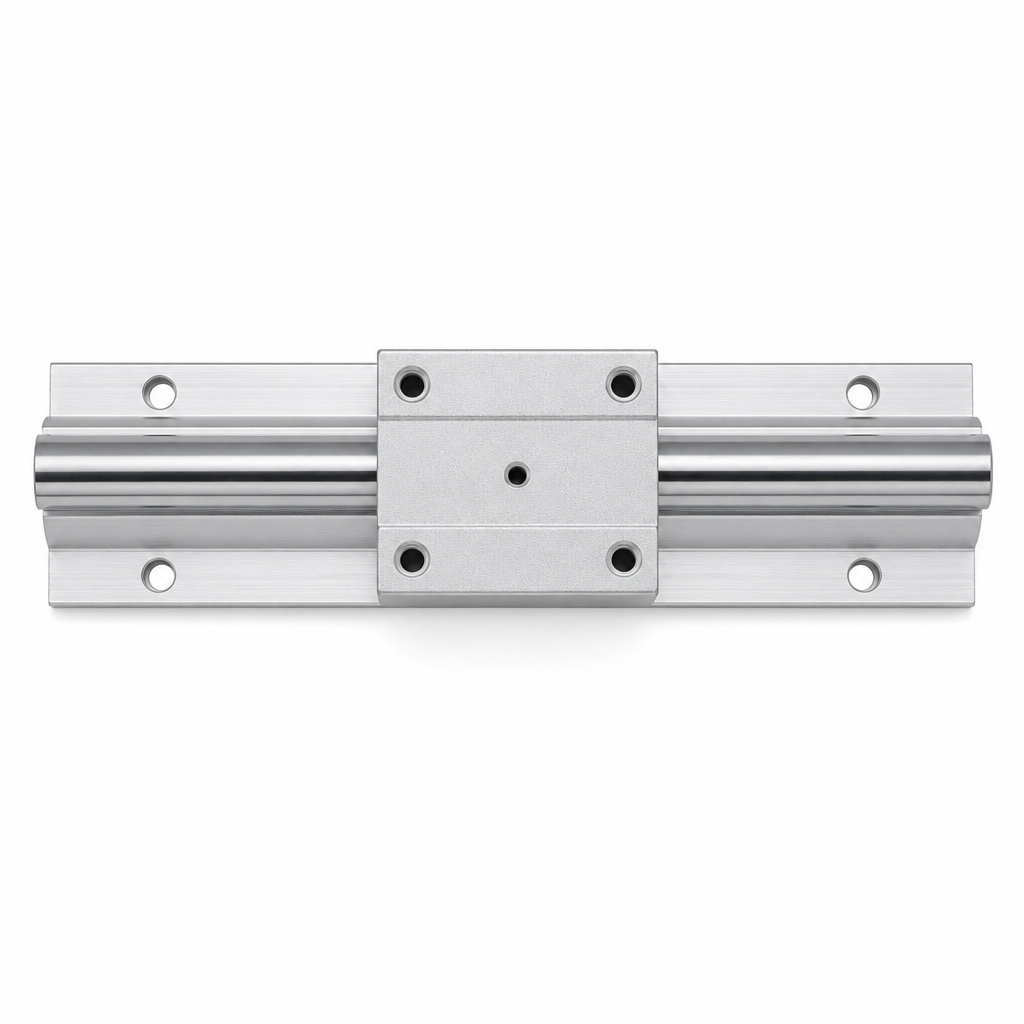

Установка каретки SBR16UU на цилиндрический рельс D16
Каретка для рельсовой направляющей SBR

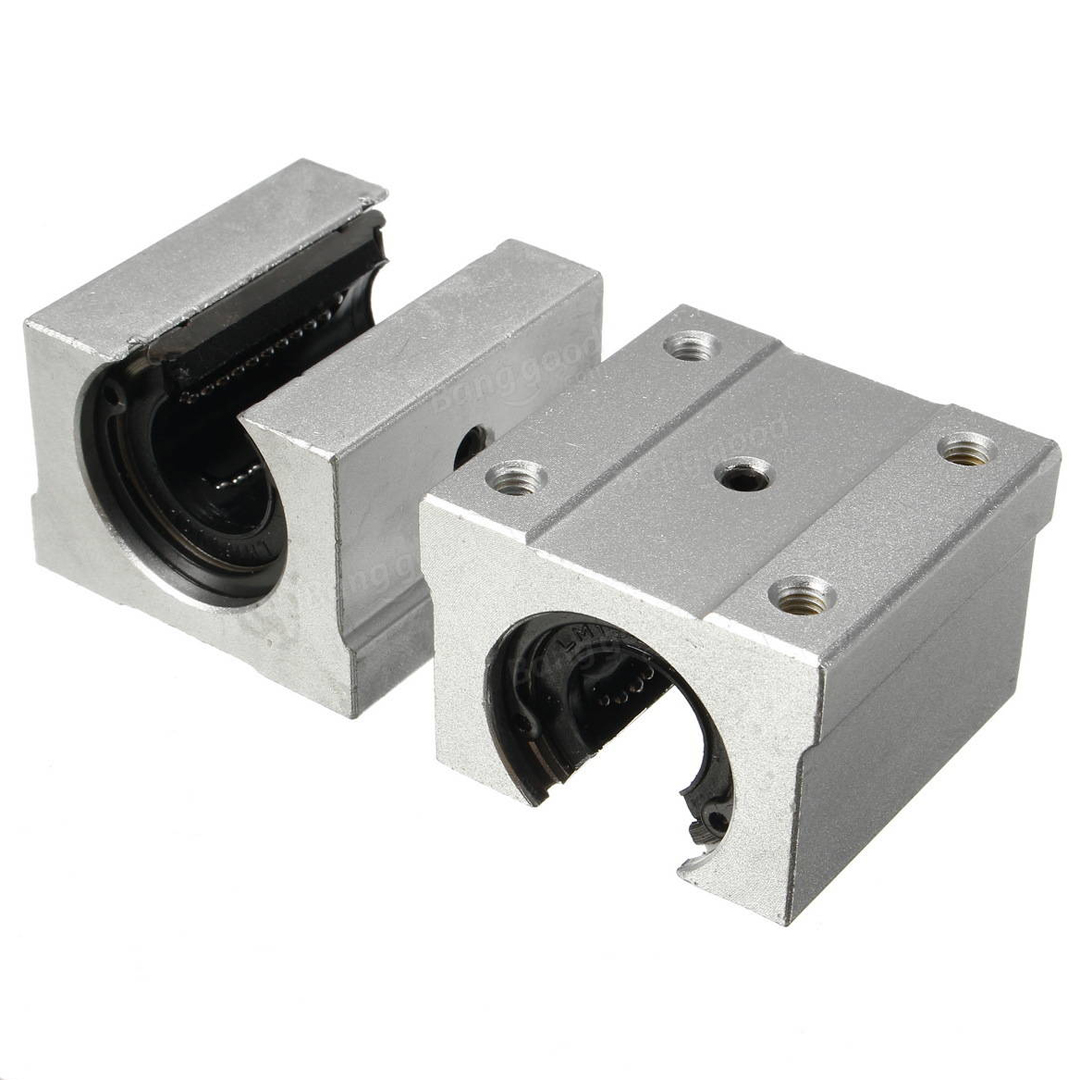

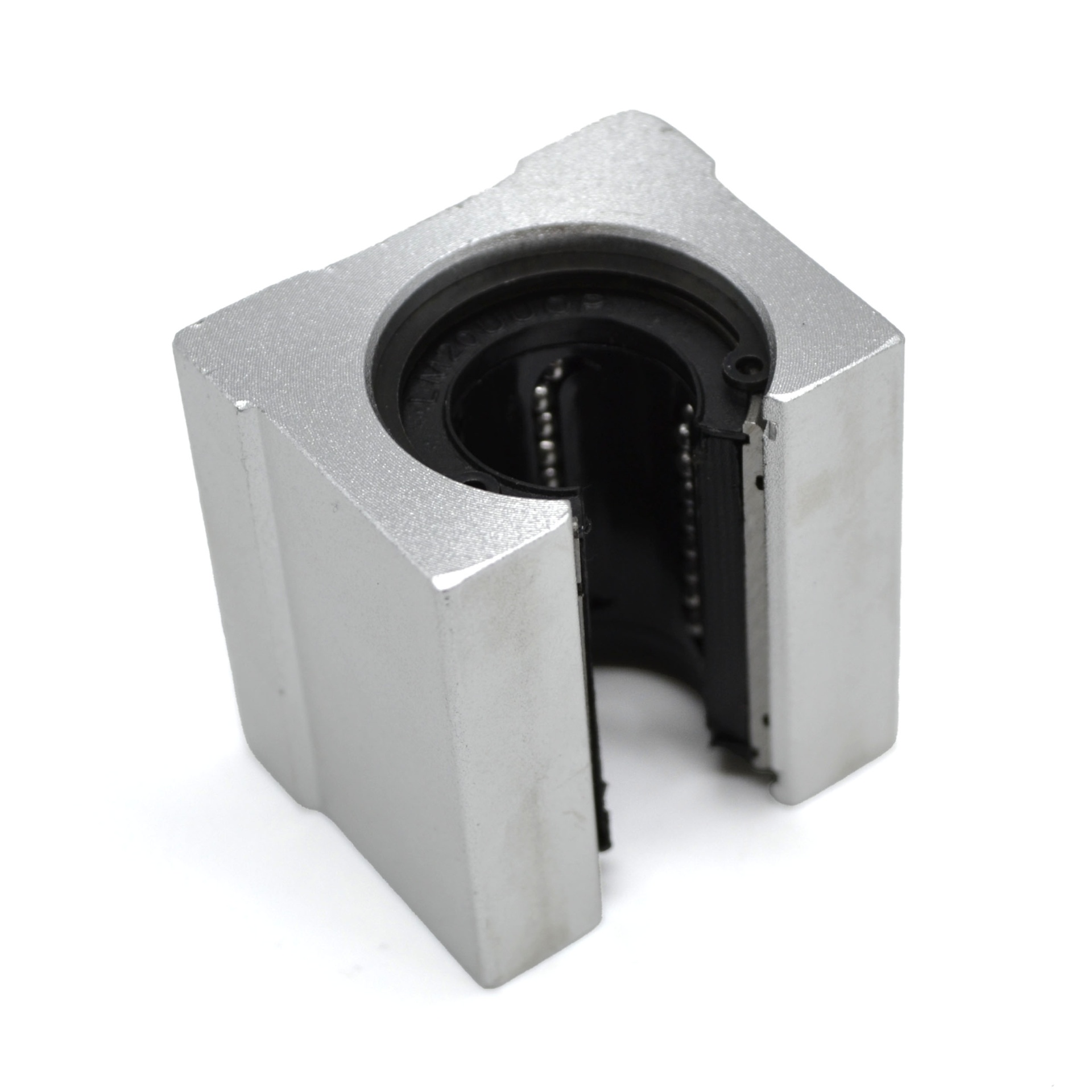

Линейный подшипник в алюминиевом корпусе для направляющей SBR

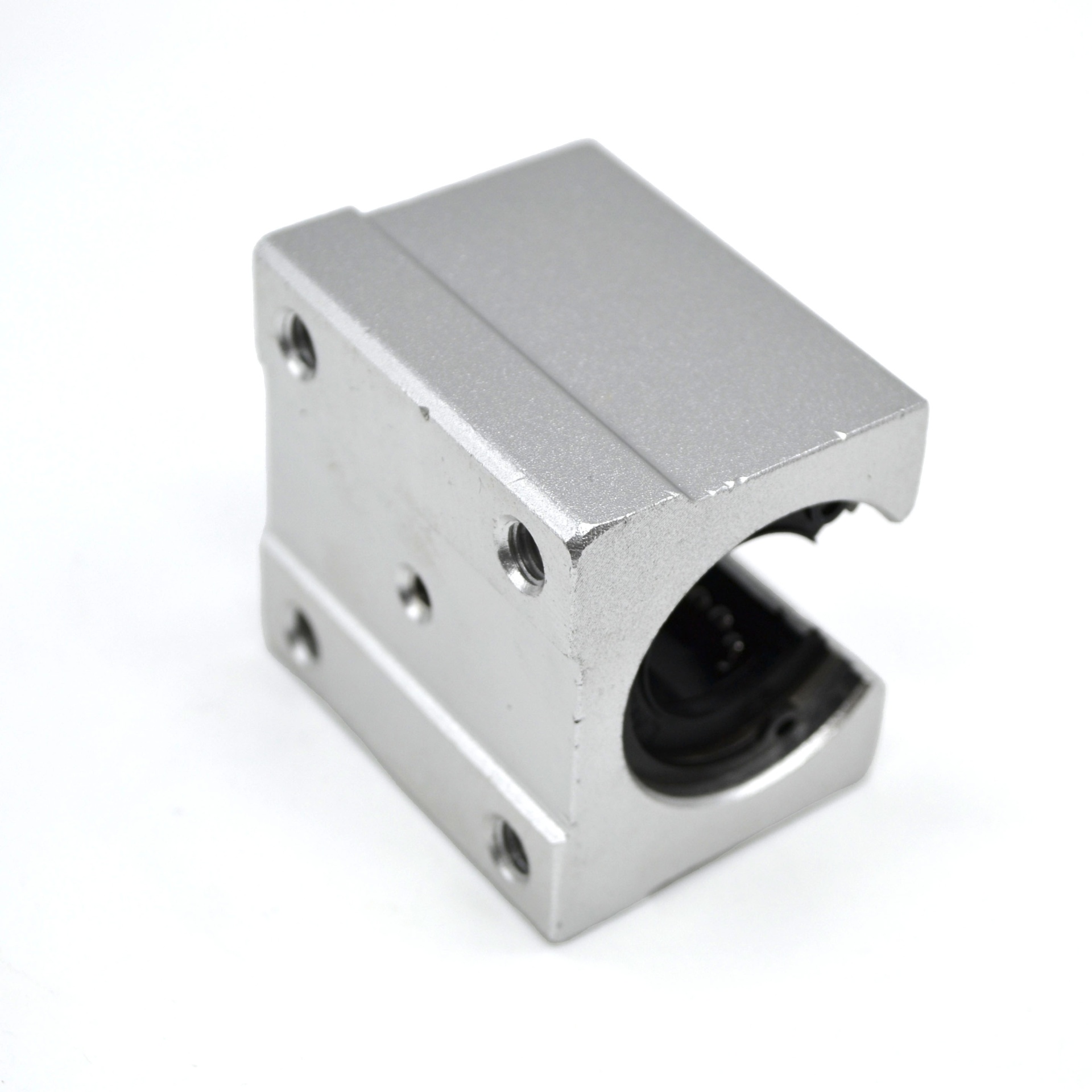

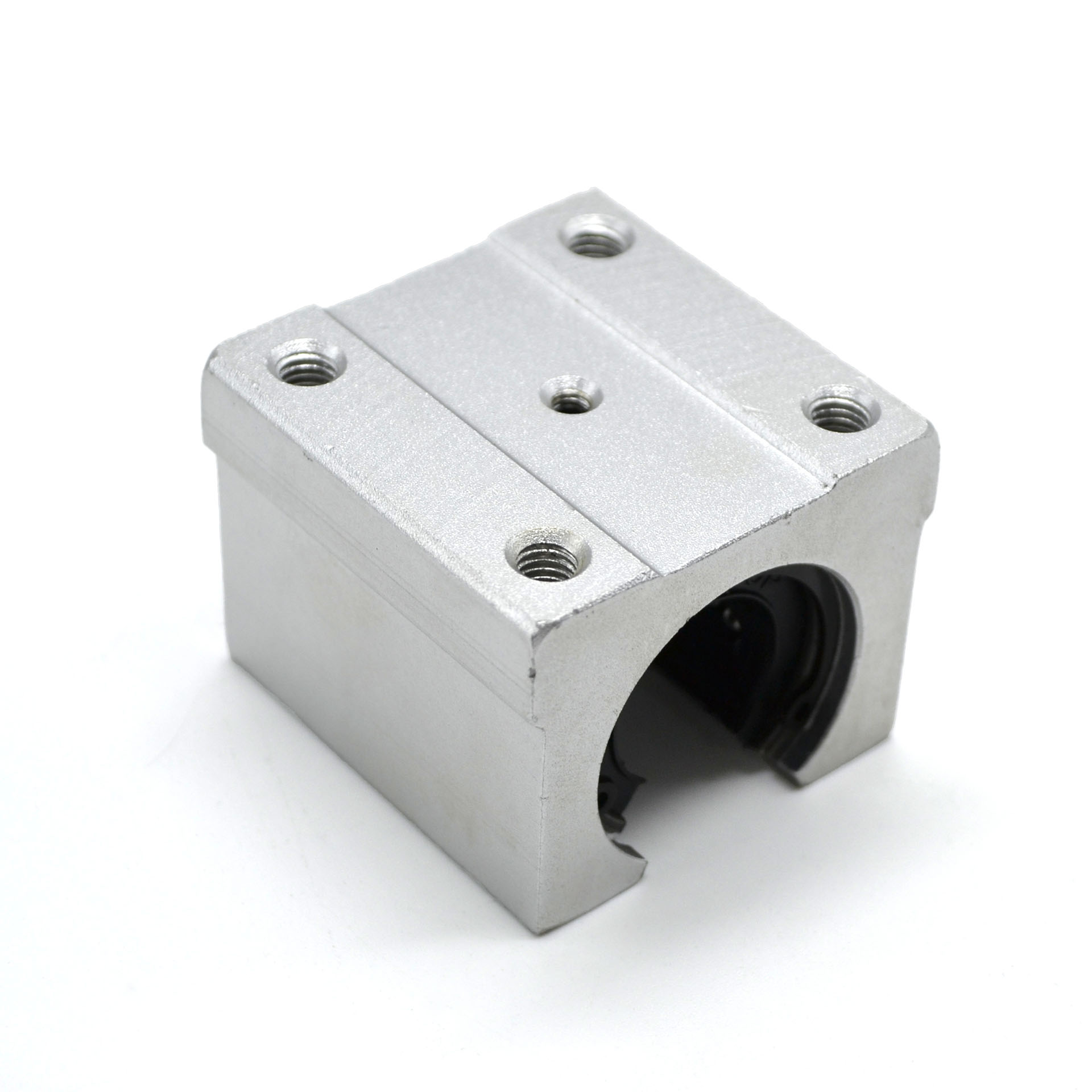

Монтажные отверстия каретки SBR

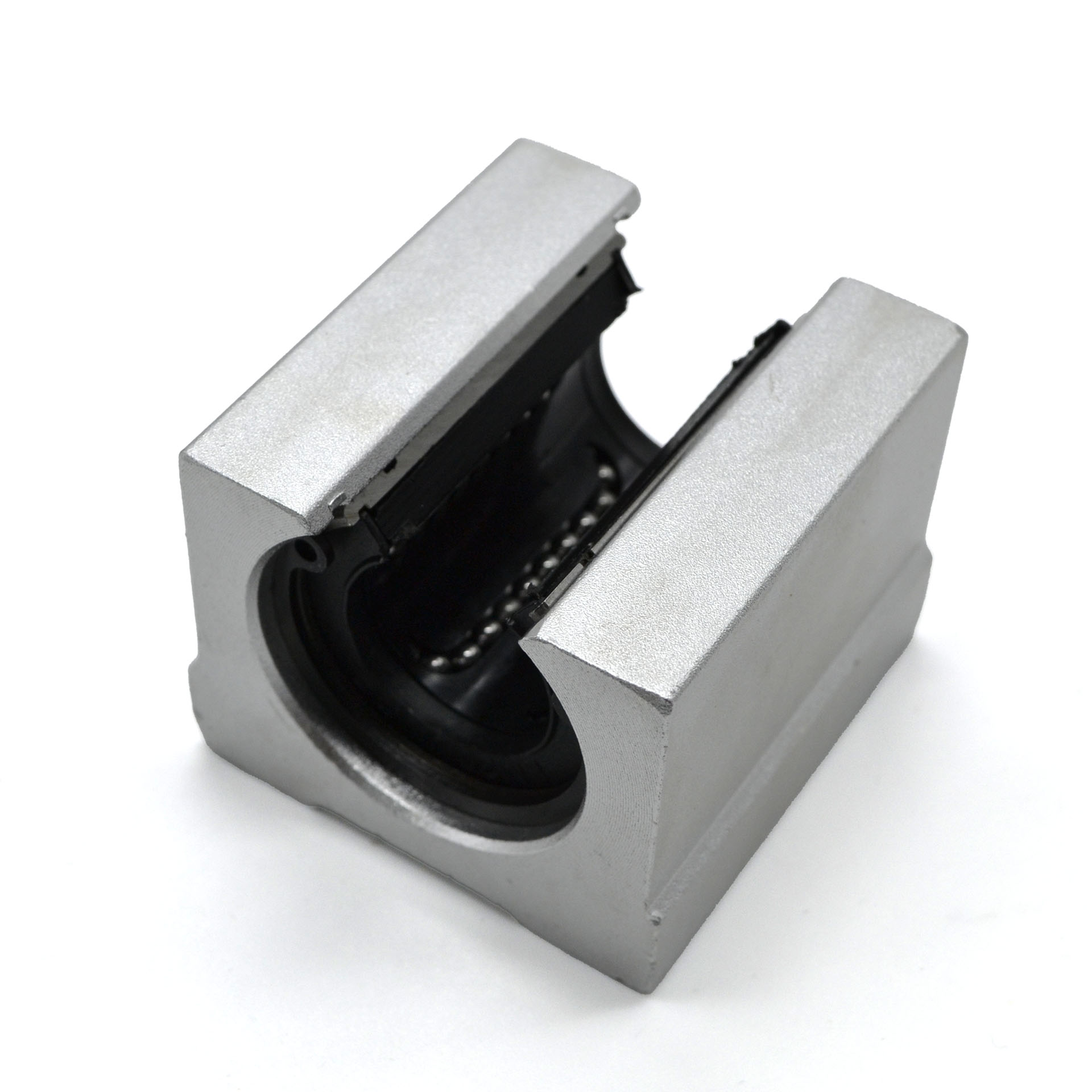

Каретка линейного перемещения для рельсовой направляющей SBR

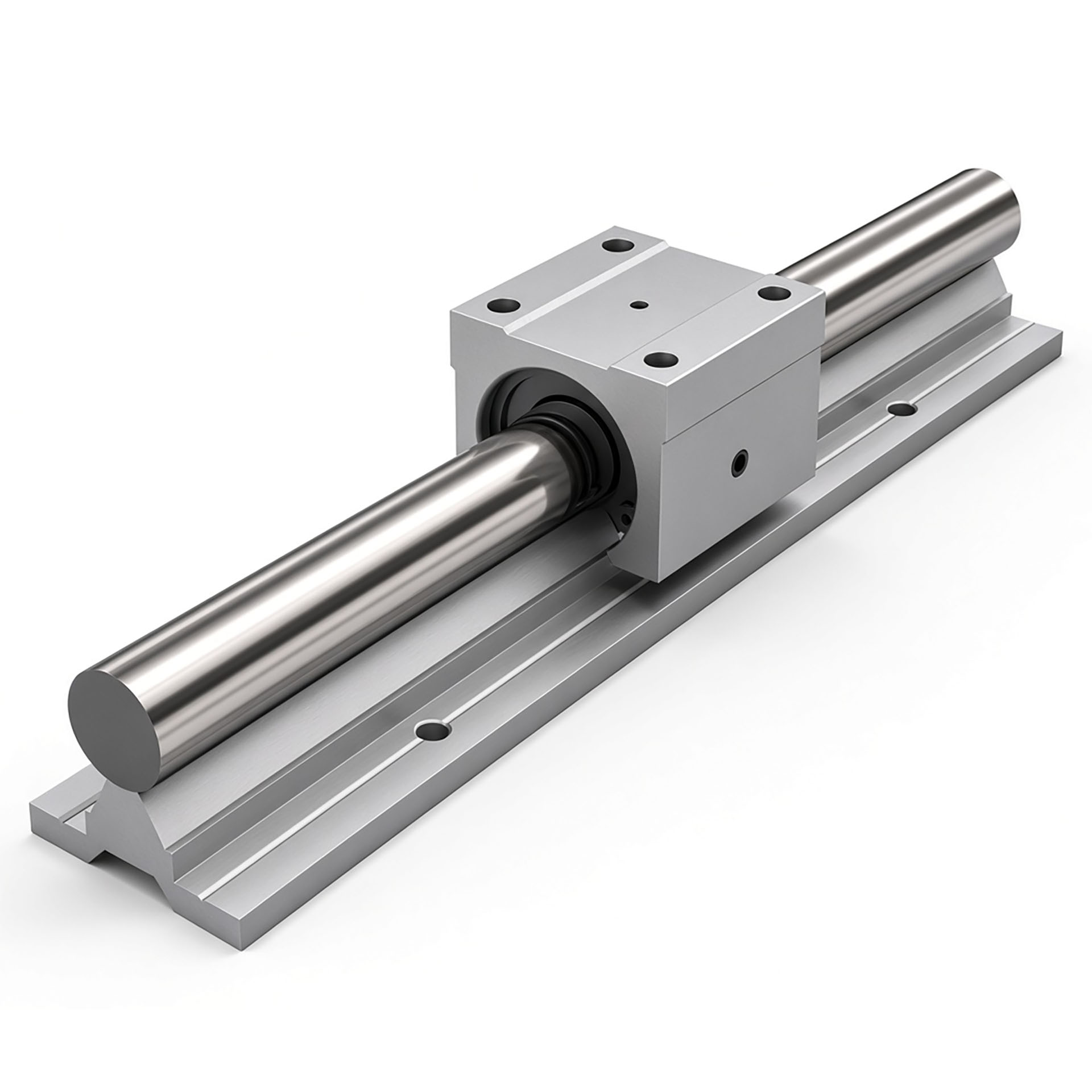

Пример установки каретки для цилиндрической направляющей SBR
395.00 руб. от 1 шт.
( -2 % )
387.10 РУБ.
от 5 шт.
( -4 % )
379.20 РУБ.
от 25 шт.
( -6 % )
371.30 РУБ.
от 65 шт.
( -8 % )
363.40 РУБ.
от 130 шт.
( -10 % )
355.50 РУБ.
от 190 шт.
( -12 % )
347.60 РУБ.
от 325 шт.
добавить
Наличие SBR16UU | Каретка для SBR D16 мм
НА СКЛАДЕ: 2000 шт.
В ПУТИ: 2000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SBR16UU | Каретка для SBR D16 мм (3D Модель).ZIP
Скачать
2. SBR16UU | Каретка для SBR D16 мм (Чертеж).PDF
Скачать

Описание

Линейный блок для цилиндрических направляющих с валом 16 мм. В корпусе из алюминиевого сплава установлена открытая шариковая втулка: нижняя часть подшипника не закрыта, каретка охватывает вал и проходит над опорной шиной рельса.
Шарики рециркулируют по нескольким дорожкам внутри втулки – трение ниже, ход ровнее, чем у простых втулок скольжения. Уплотнения UU с двух торцов защищают подшипник от пыли и стружки. На верхней плоскости корпуса – четыре резьбовых отверстия M5 для крепления платформы или кронштейна.
По сравнению с SBR12UU модуль крупнее и выдерживает примерно в 1,5 раза большую нагрузку

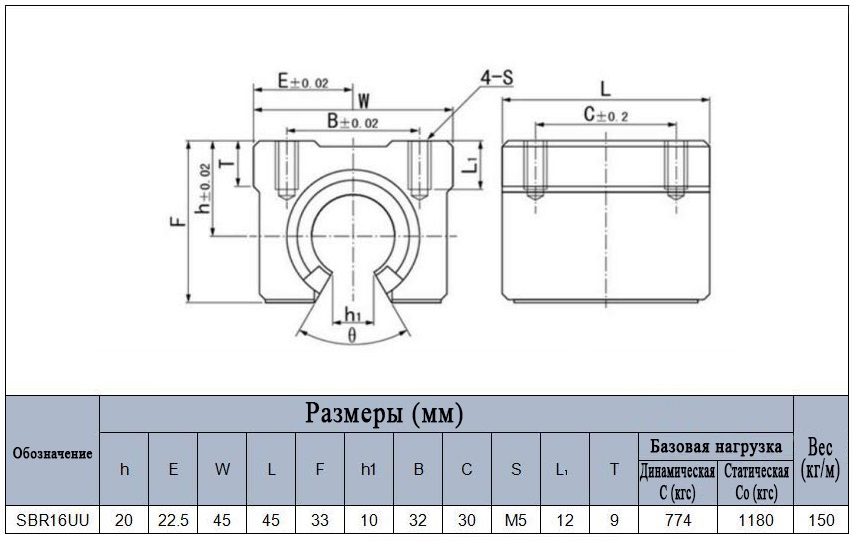

Характеристики

Артикул:
 SBR16UU
Материал:
 Алюминий
Вес, кг:
 0.142
Статическая грузоподъемность, Н:
 1180
Динамическая грузоподъемность, Н:
 774

Возможные замены или аналоги для арт. SBR16UU:

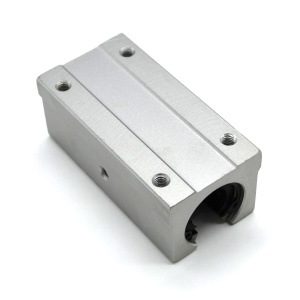

SBR12LUU | Каретка удлиненная для SBR D12 мм SBR12LUU | Каретка удлиненная для SBR D12 мм
