SBR12LUU | Каретка удлиненная для SBR D12 мм

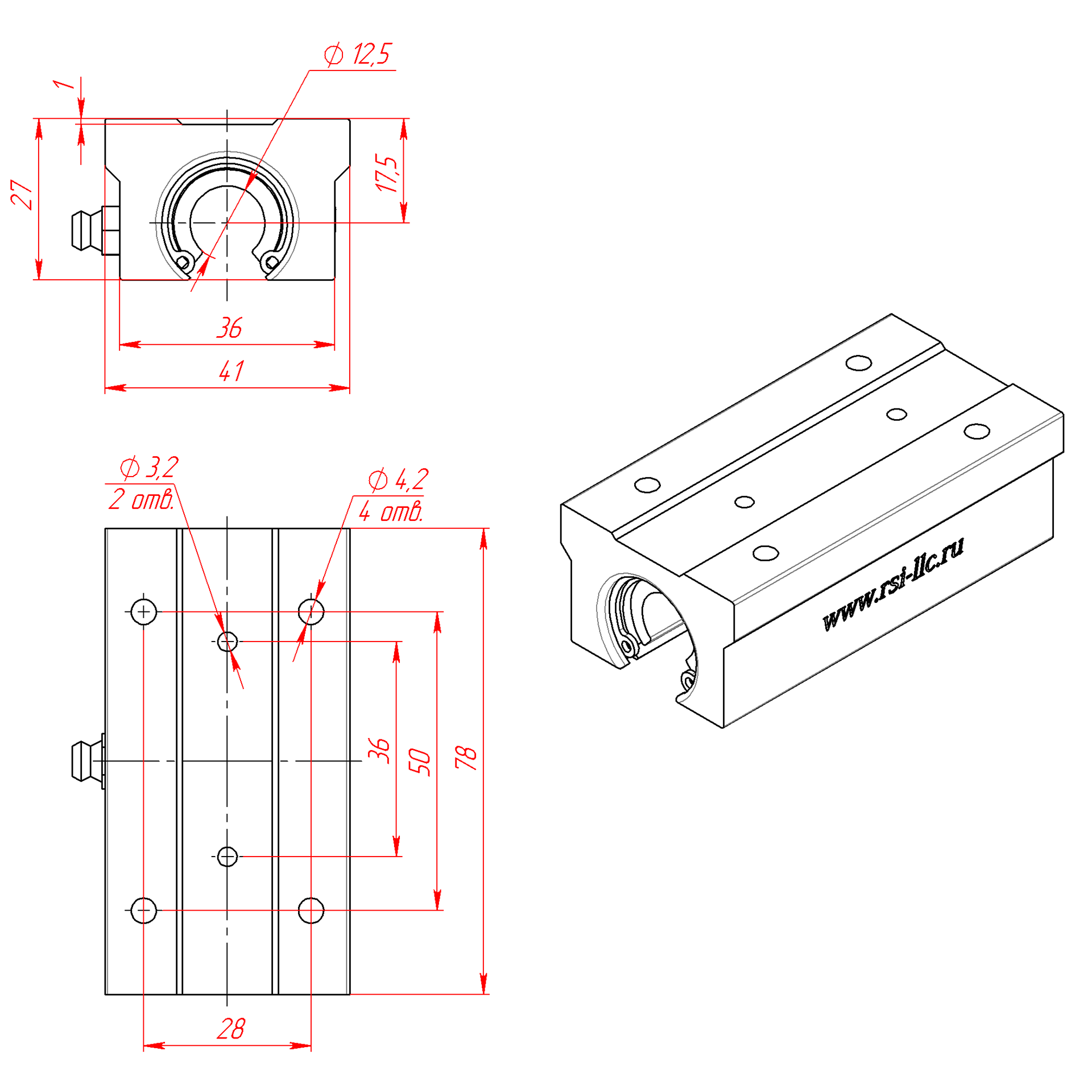

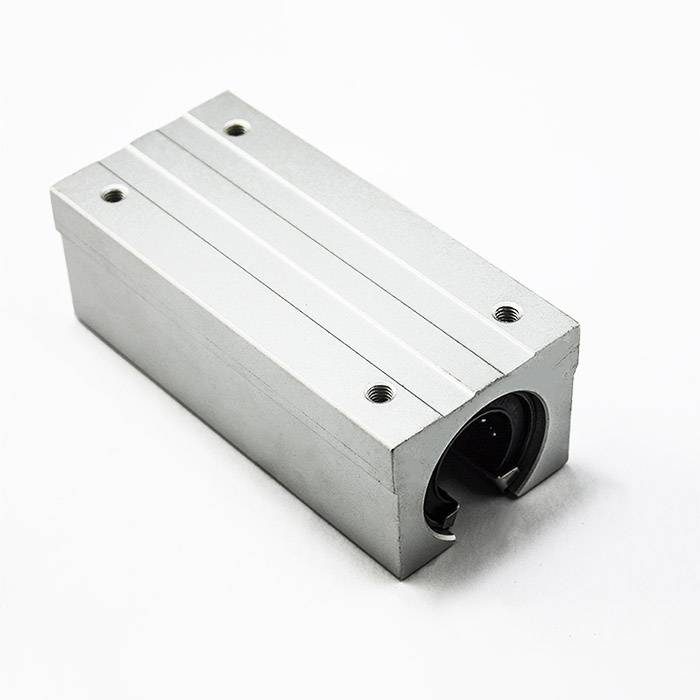

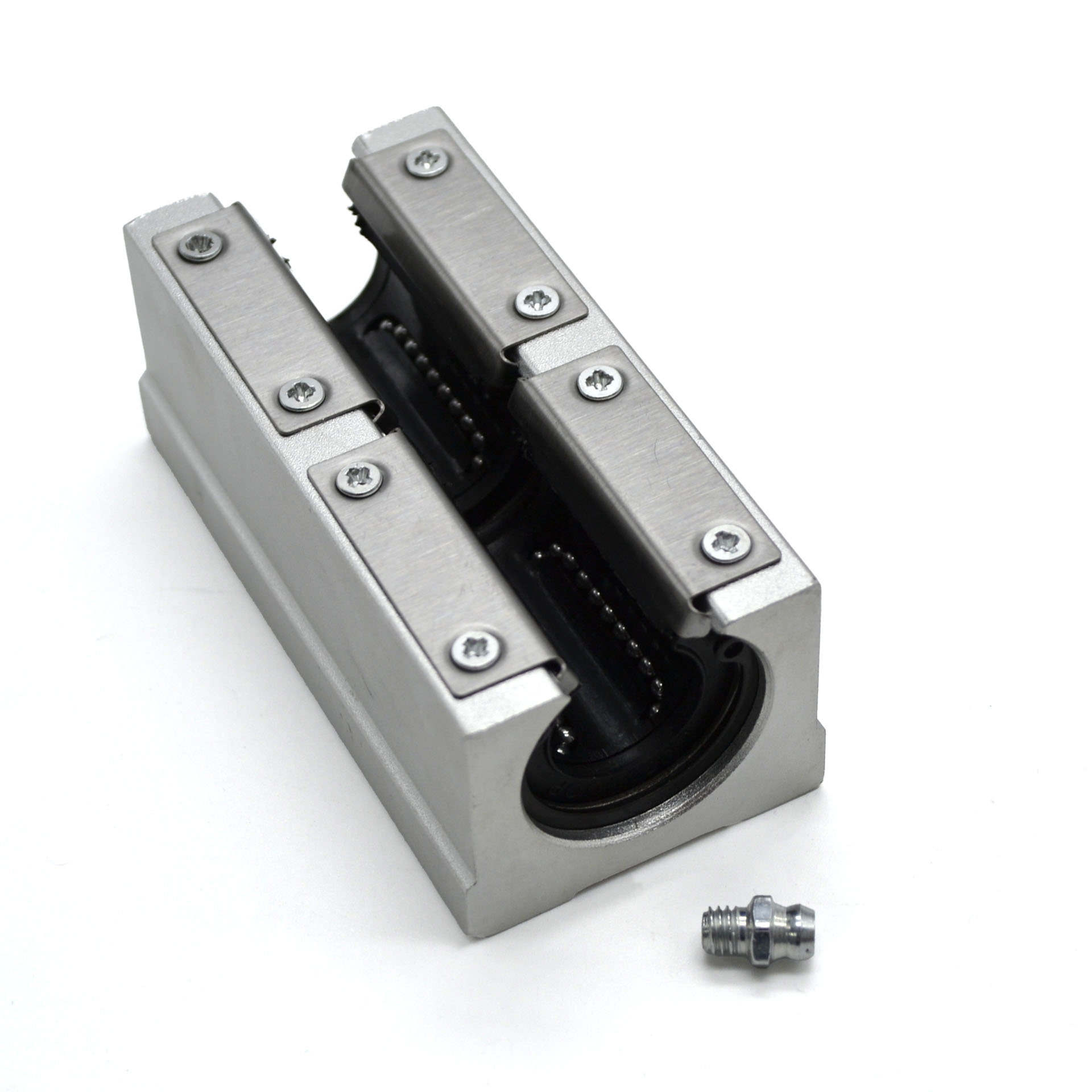

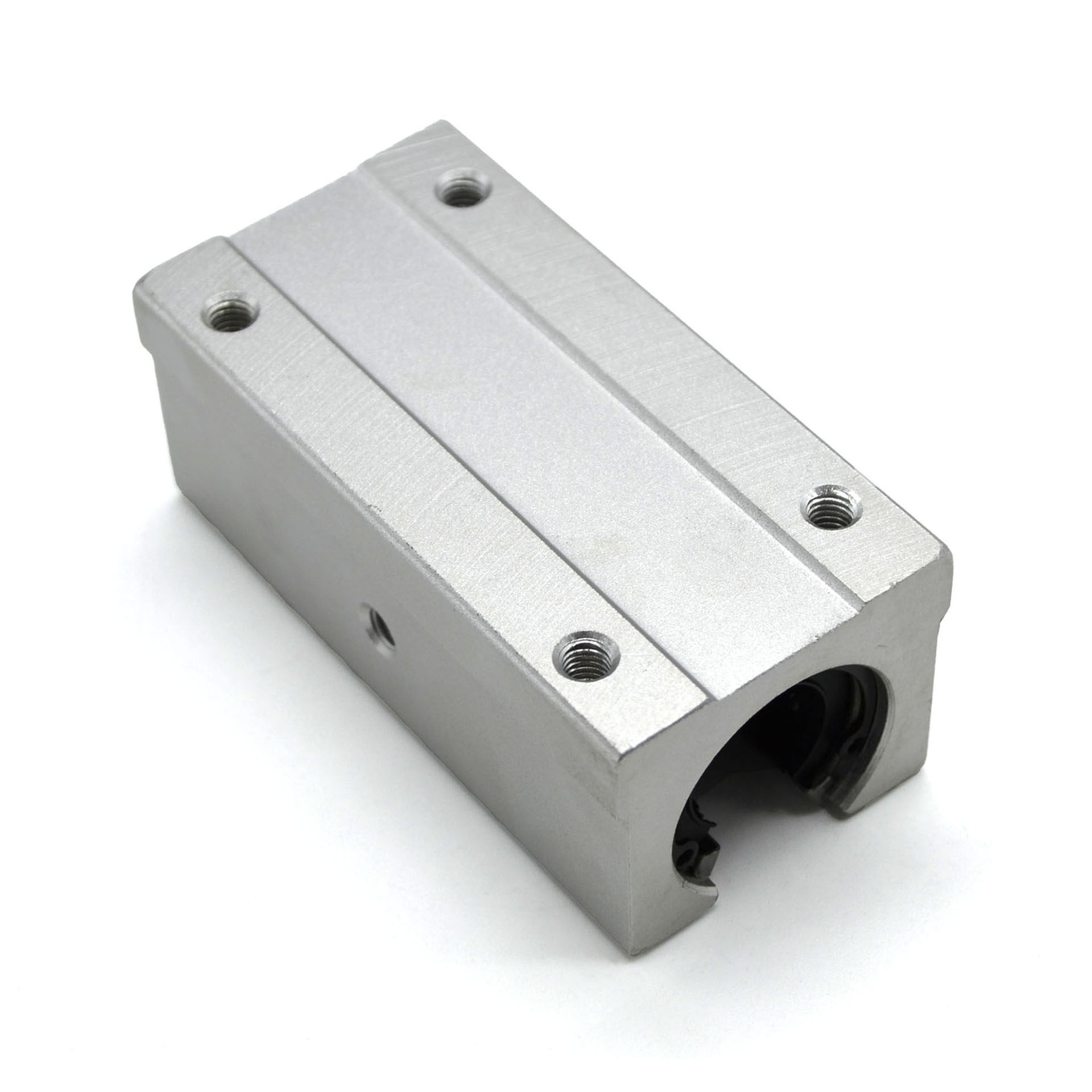

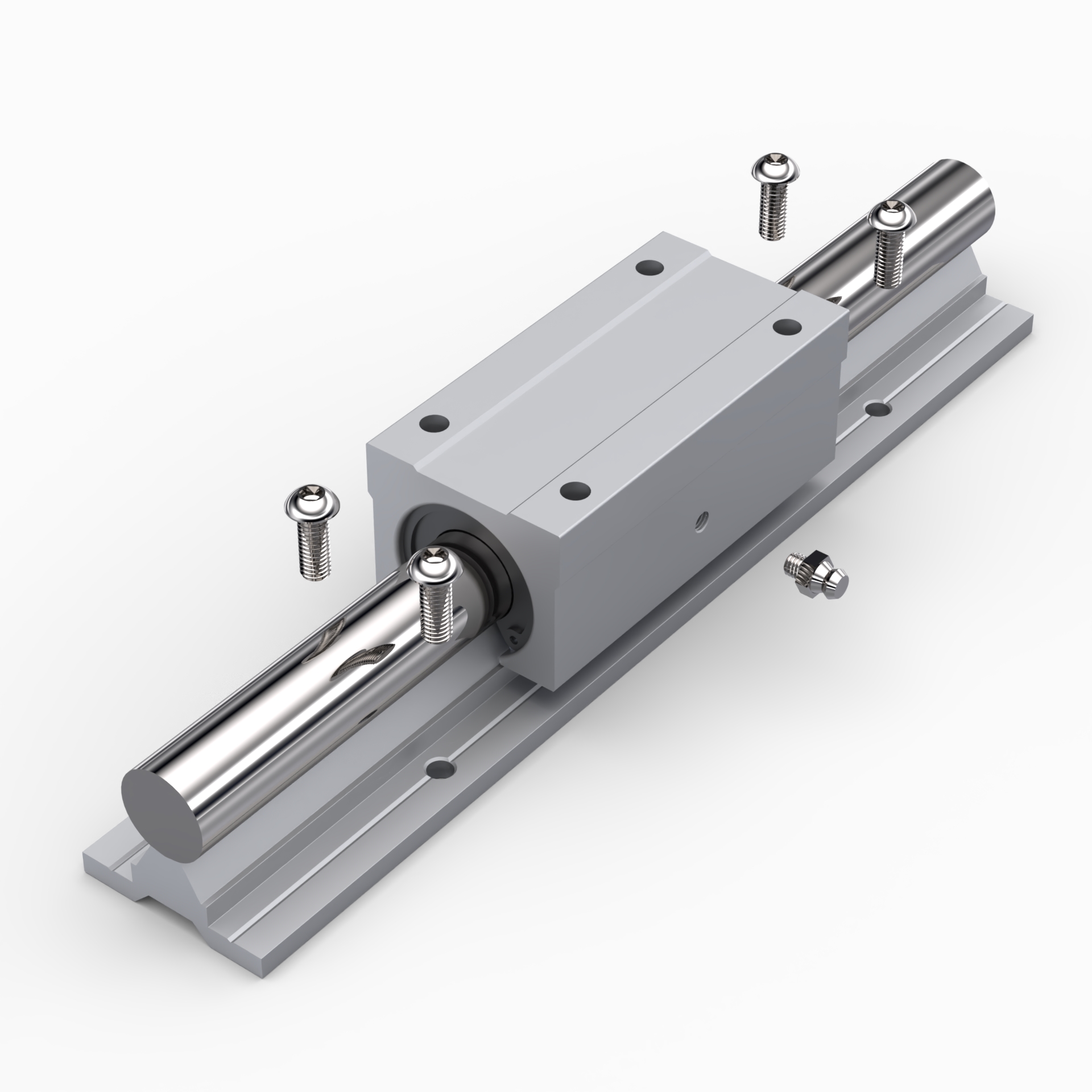

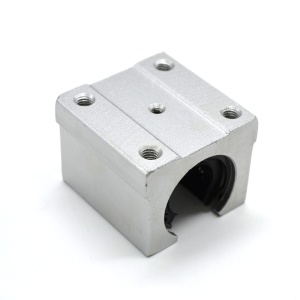

Каретка SBR12LUU – удлинённый опорный модуль для цилиндрических рельсов с валом 12 мм на алюминиевой опоре (SBR12, TBR12). По конструкции это тот же открытый формат, что и у SBR12UU: алюминиевый корпус, нижняя часть не закрыта, каретка охватывает вал и проходит над алюминиевой опорой рельса. Главное отличие – вдвое большая длина корпуса (~78 мм против ~39 мм у стандартной версии) и две шариковые втулки LM12UU-OP вместо одной. Обе втулки закреплены в корпусе стопорными кольцами, между ними – увеличенная опорная база. Шарики рециркулируют по нескольким дорожкам в каждой втулке, уплотнения UU с двух торцов защищают подшипники от пыли и стружки. На верхней плоскости – четыре резьбовых отверstия M5, но с бóльшим межосевым расстоянием (~50 мм против ~26–28 мм у SBR12UU) – это даёт более жёсткое крепление платформы на длинном корпусе. В корпусе предусмотрены регулировочные винты для подстройки зазора
