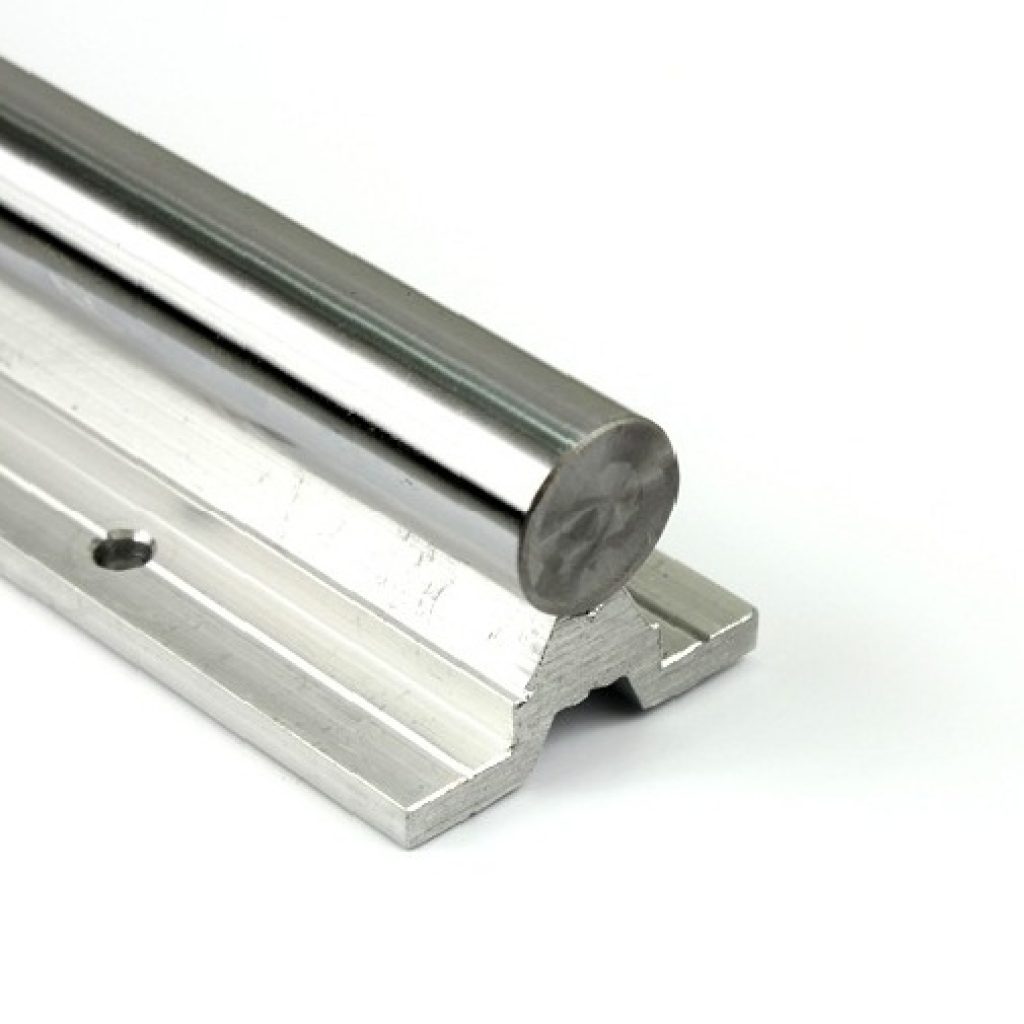

Цилиндрический рельс SBR D12 мм

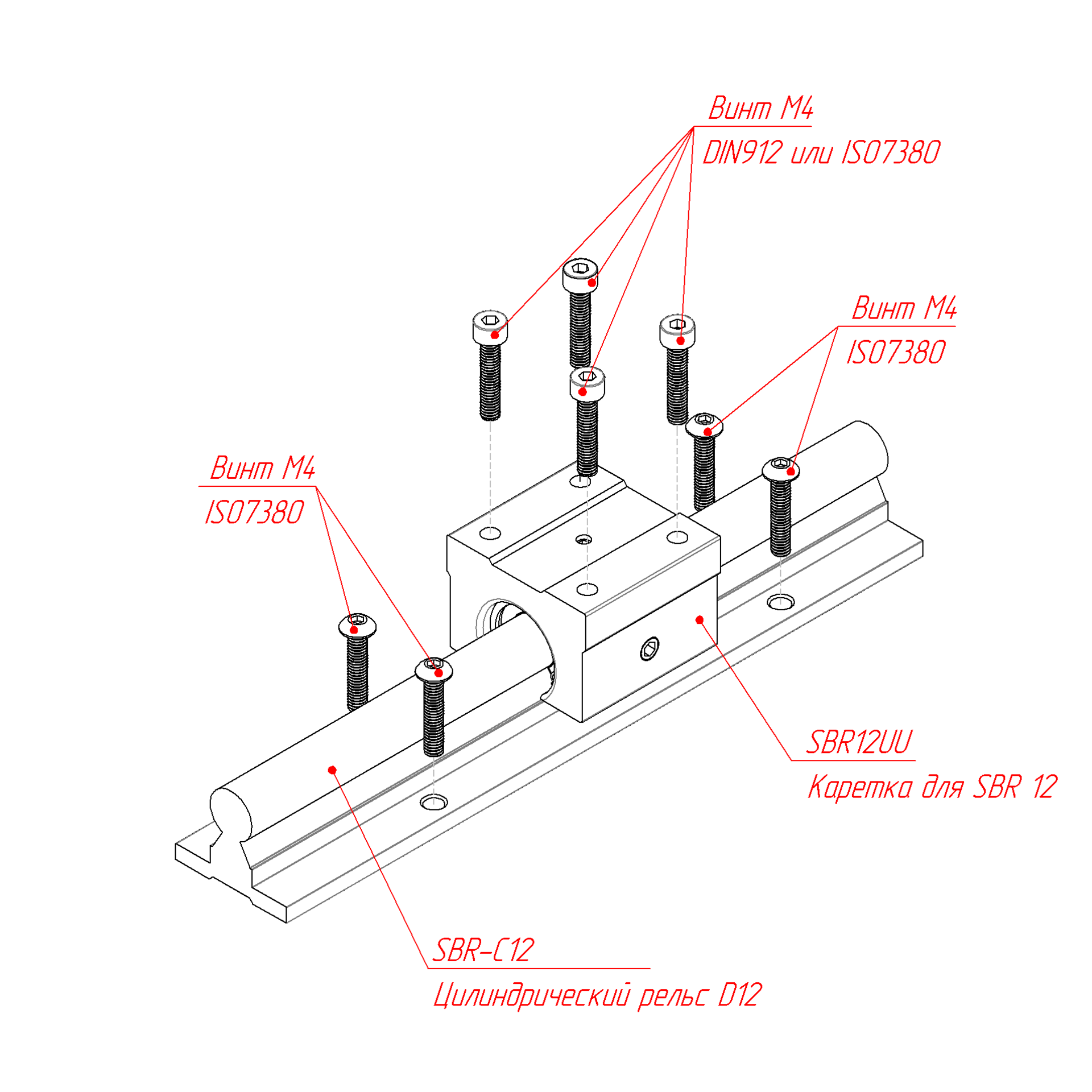

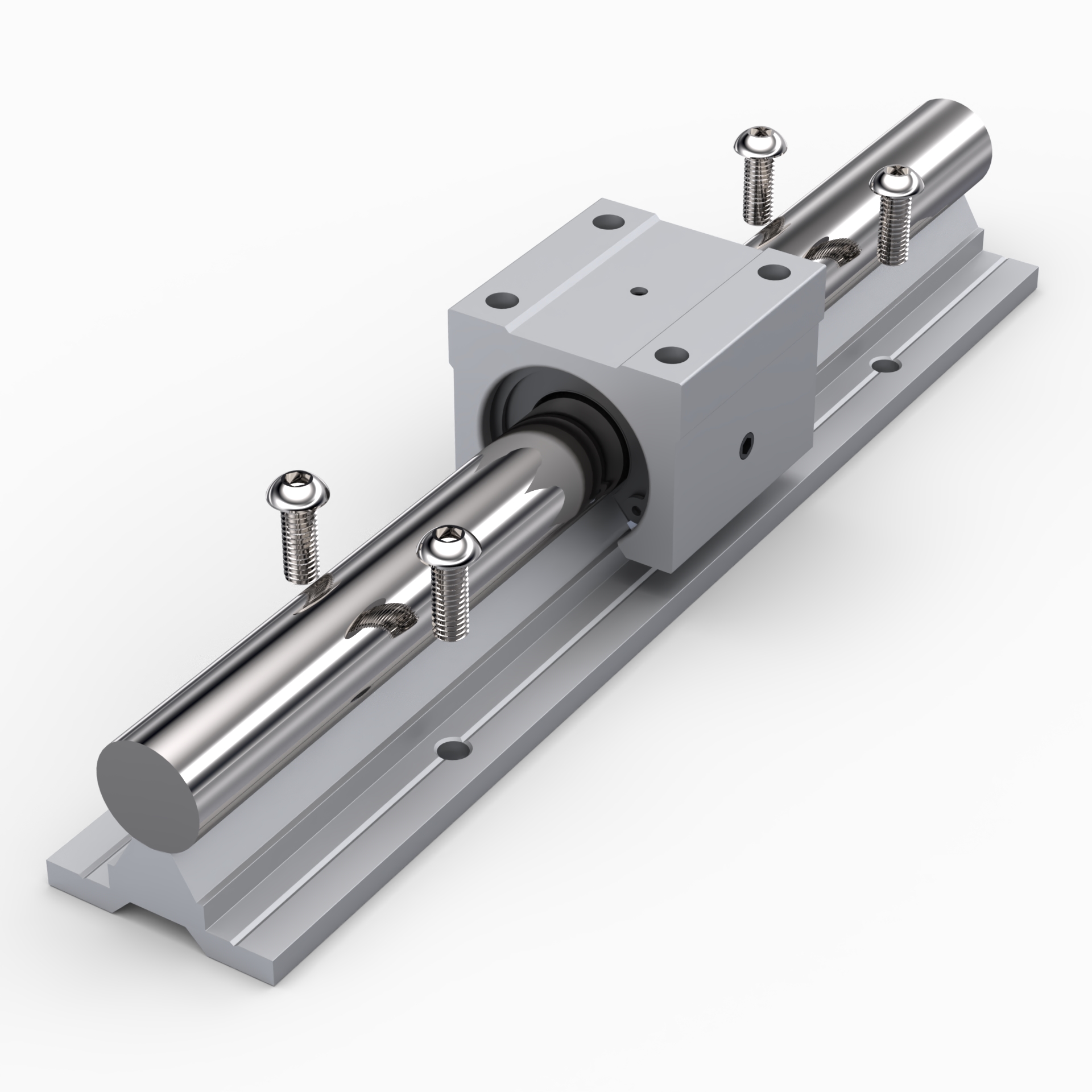

Установка каретки SBR12UU на цилиндрический рельс D12

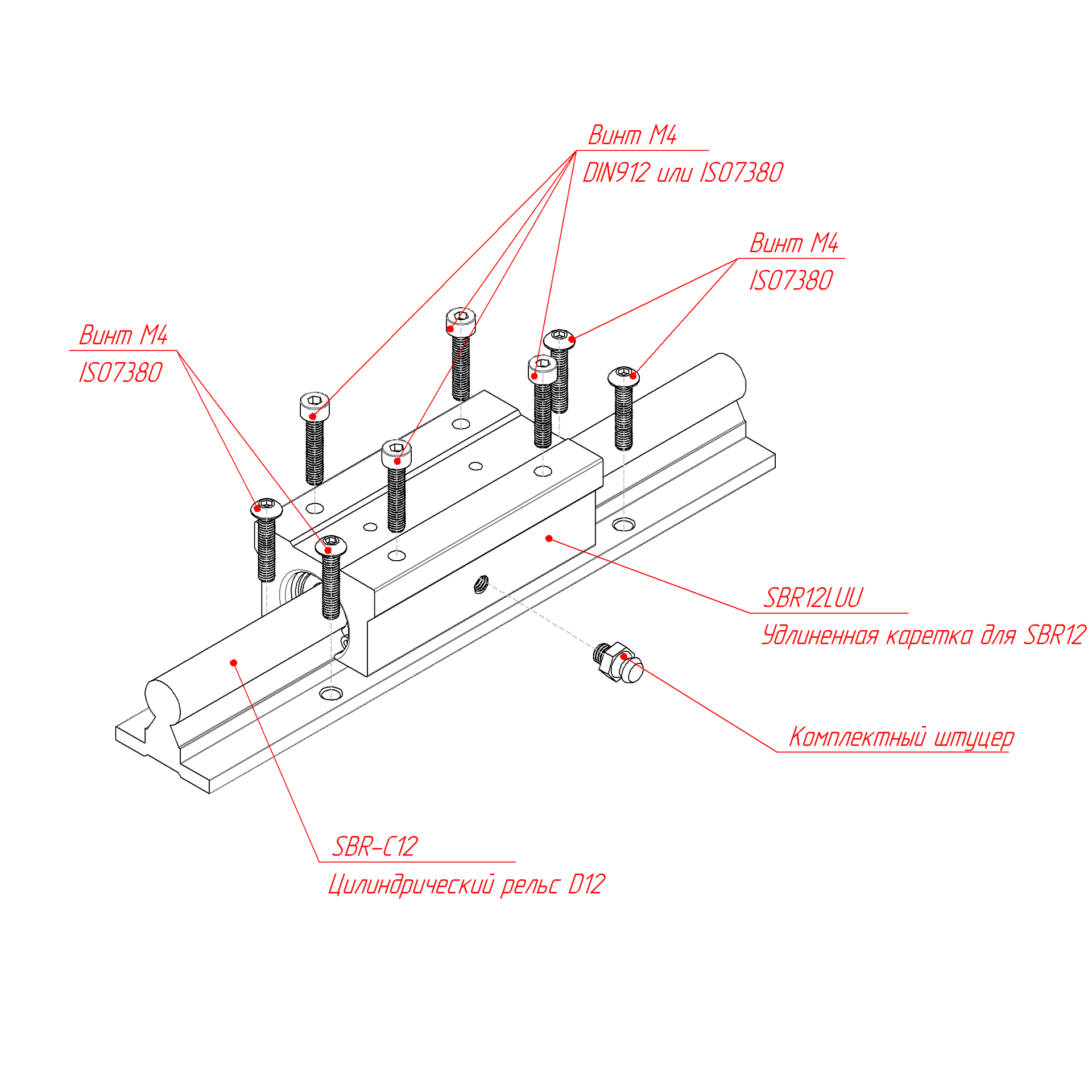

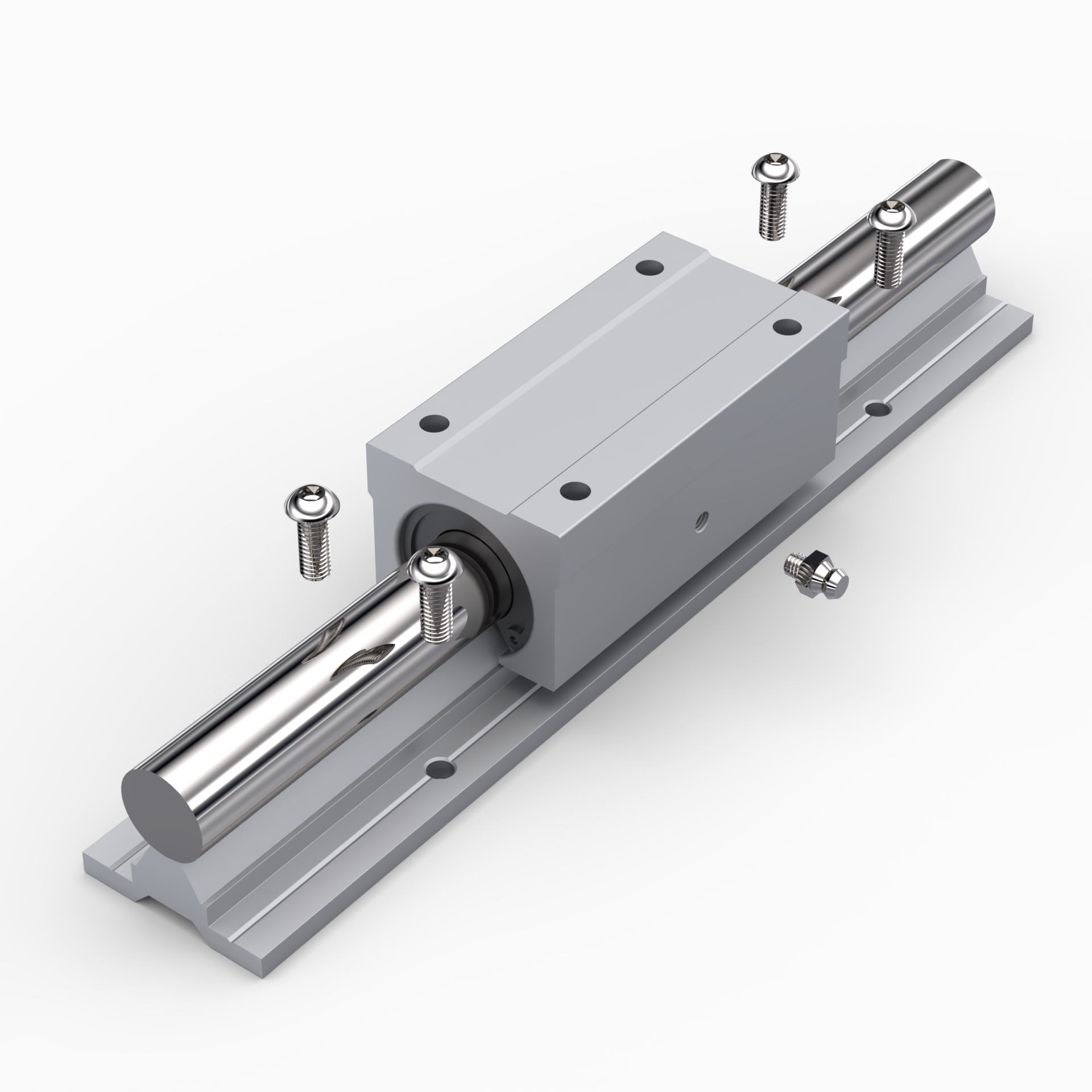

Установка удлиненной каретки SBR12LUU на цилиндрический рельс D12

2 670.00 руб. от 1 м.

( -3 % )	2 589.90 РУБ.	от 10 м.
( -5 % )	2 536.50 РУБ.	от 30 м.
( -8 % )	2 456.40 РУБ.	от 50 м.
( -10 % )	2 403.00 РУБ.	от 100 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ ≈ 900 м.
В ПУТИ > 100 м.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. SBR-C12 ): 70 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 1000 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Продается отрезками, кратными 1000 мм.

Рез осуществляется абразивной отрезной пилой, вследствие чего:

Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции.

Для получения большей точности предусмотрите соответствующий припуск в заявке для последующей самостоятельной обработки в точный размер.

Цилиндрические рельсовые направляющие SBR - это полированные валы, установленные на алюминиевую опору, которая устраняет провисание направляющих на большой длине.

Для подбора необходимой Вам цилиндрической направляющей "по нагрузке" - используйте показатели допустимой статической и динамической нагрузки, соответствующие данной рельсе кареток (подшипников).

Загрузить:

- 3D-модель (SBR-C12.step)

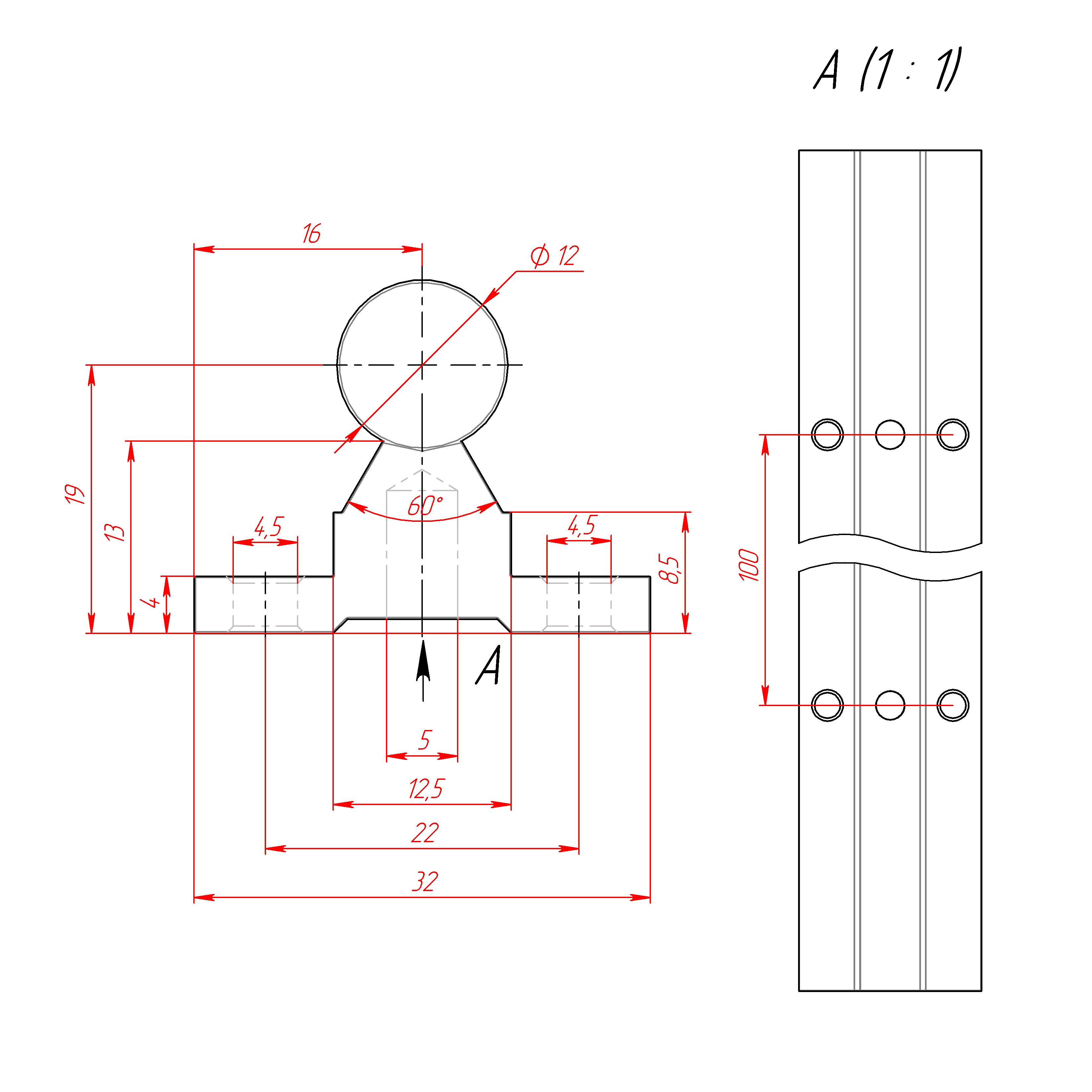

- Чертёж (SBR-C12.pdf)

Характеристики

Артикул:	SBR-C12
Длина профиля(макс), мм:	3000
Материал:	Сталь полированная каленая HRC 60
Вес, кг/м:	1.45
