SBR12UU | Каретка для SBR D12 мм

Каретка для цилиндрического рельса 12 мм SBR12UU

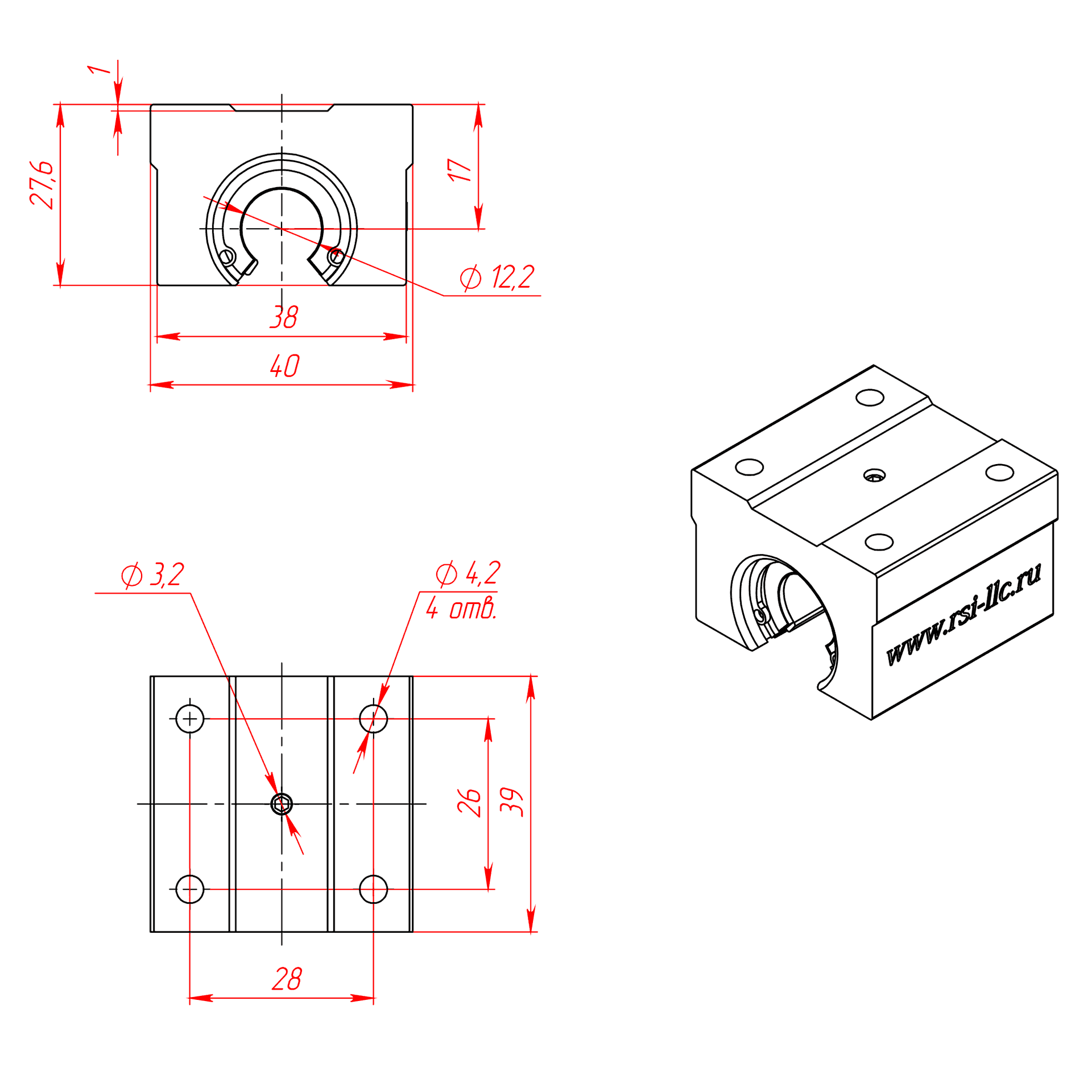

Чертёж каретки для SBR D12

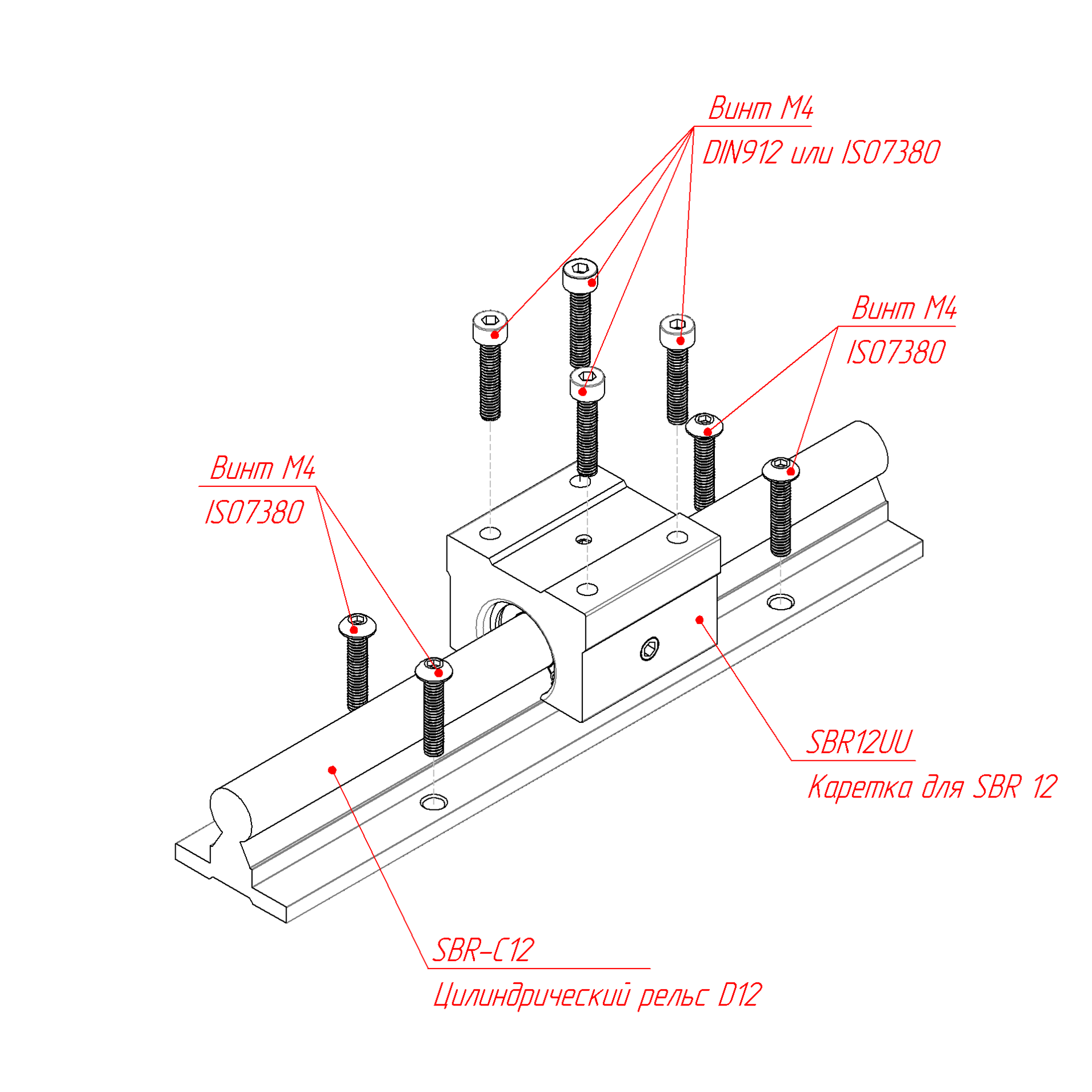

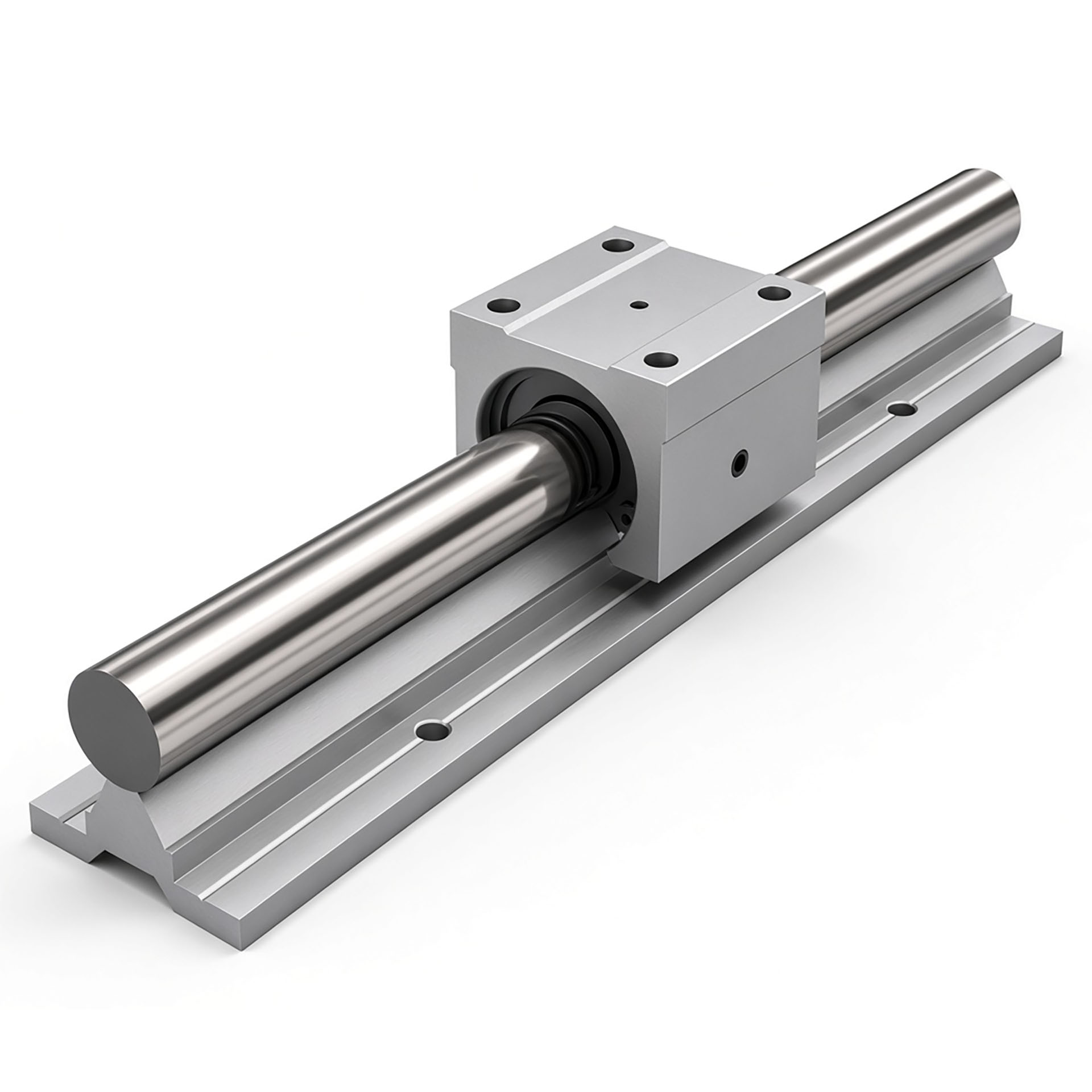

Установка каретки SBR12UU на цилиндрический рельс D12

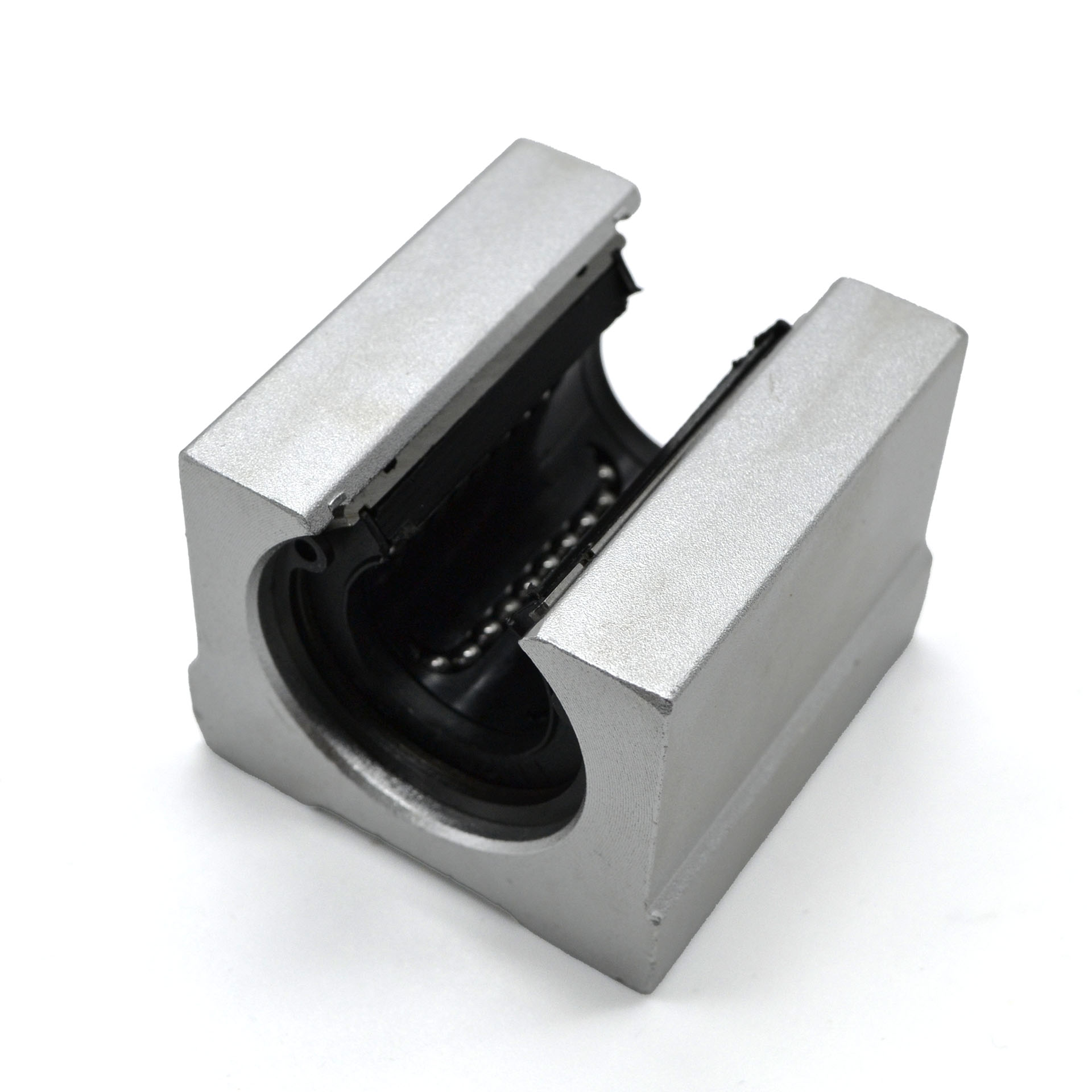

Каретка для рельсовой направляющей SBR

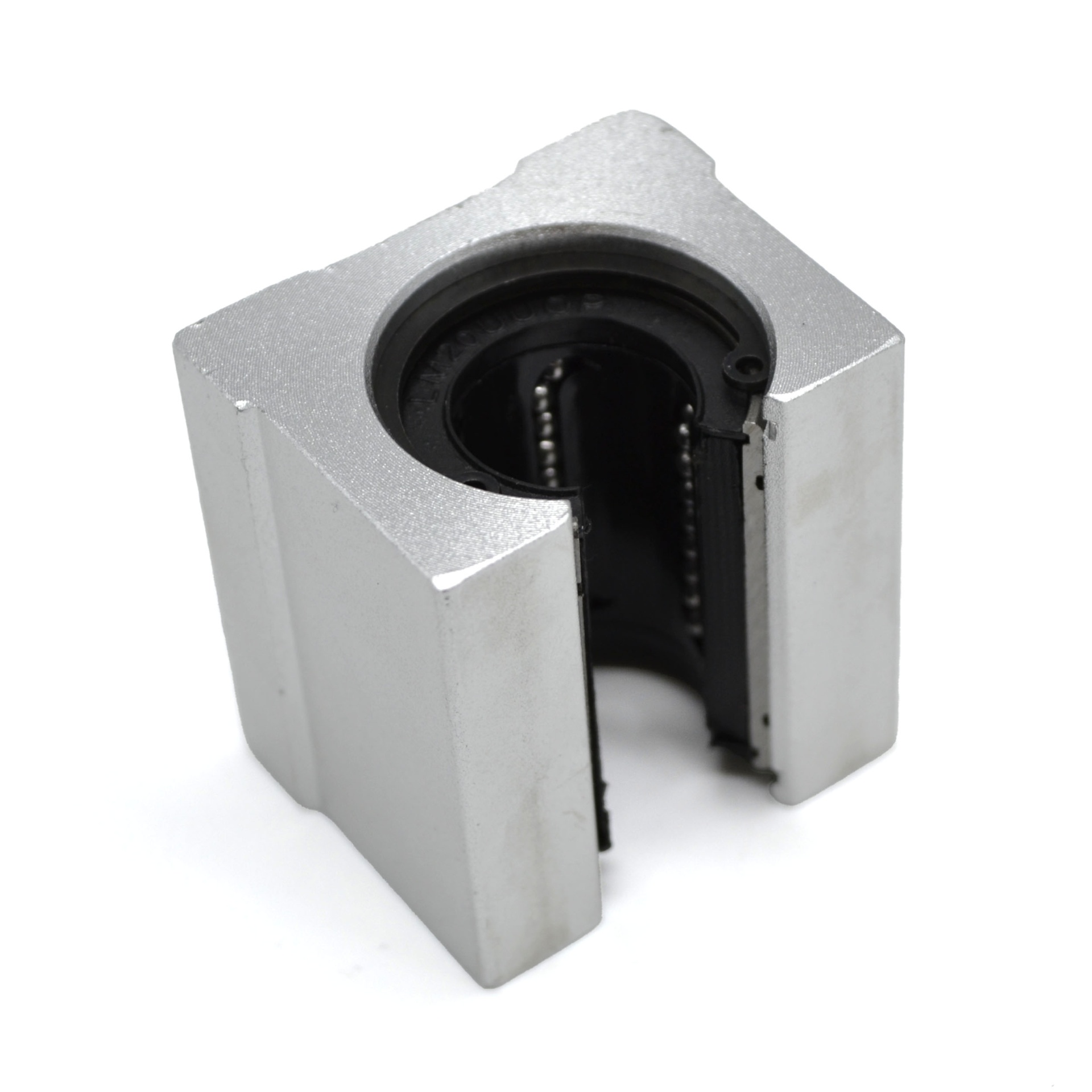

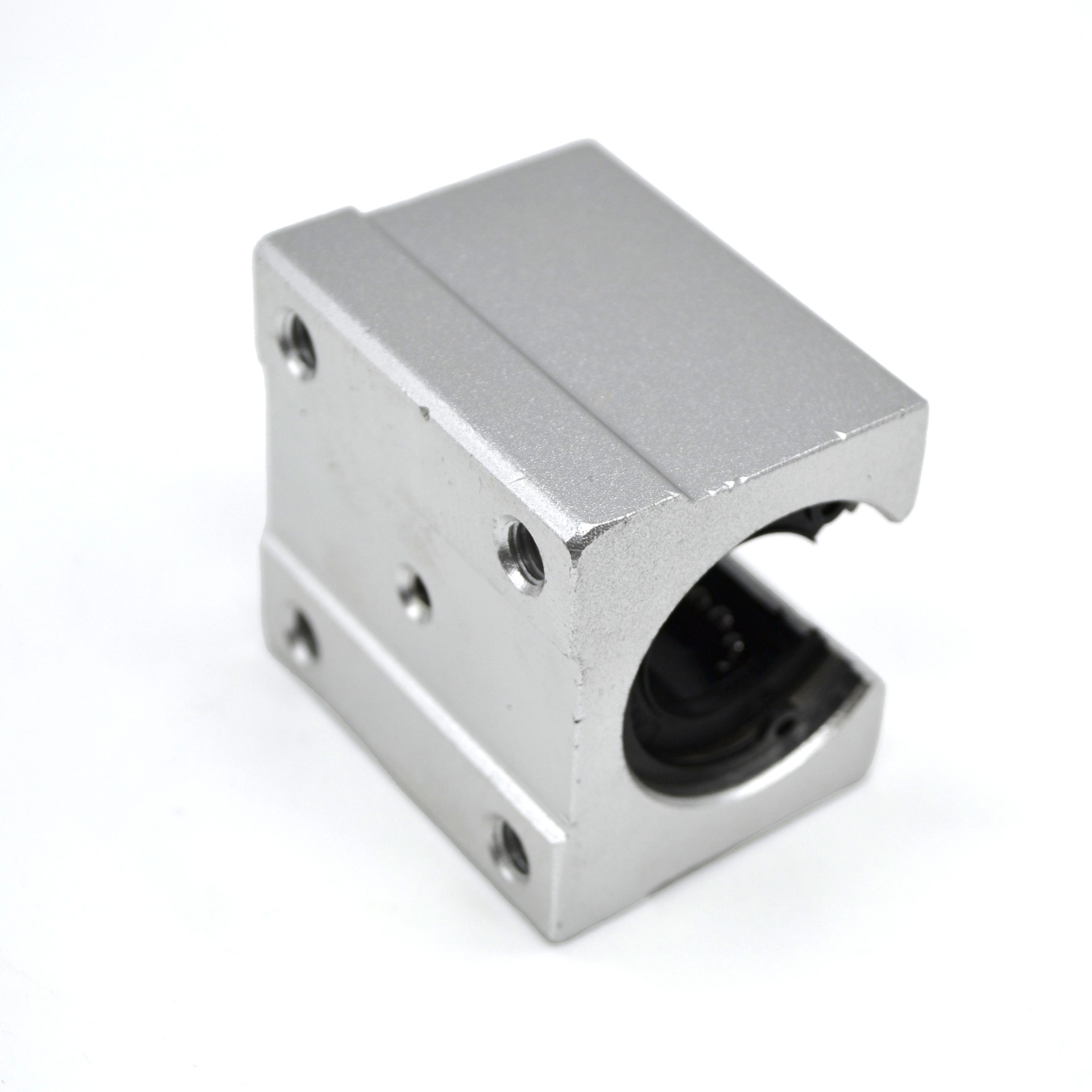

Линейный подшипник в алюминиевом корпусе для направляющей SBR

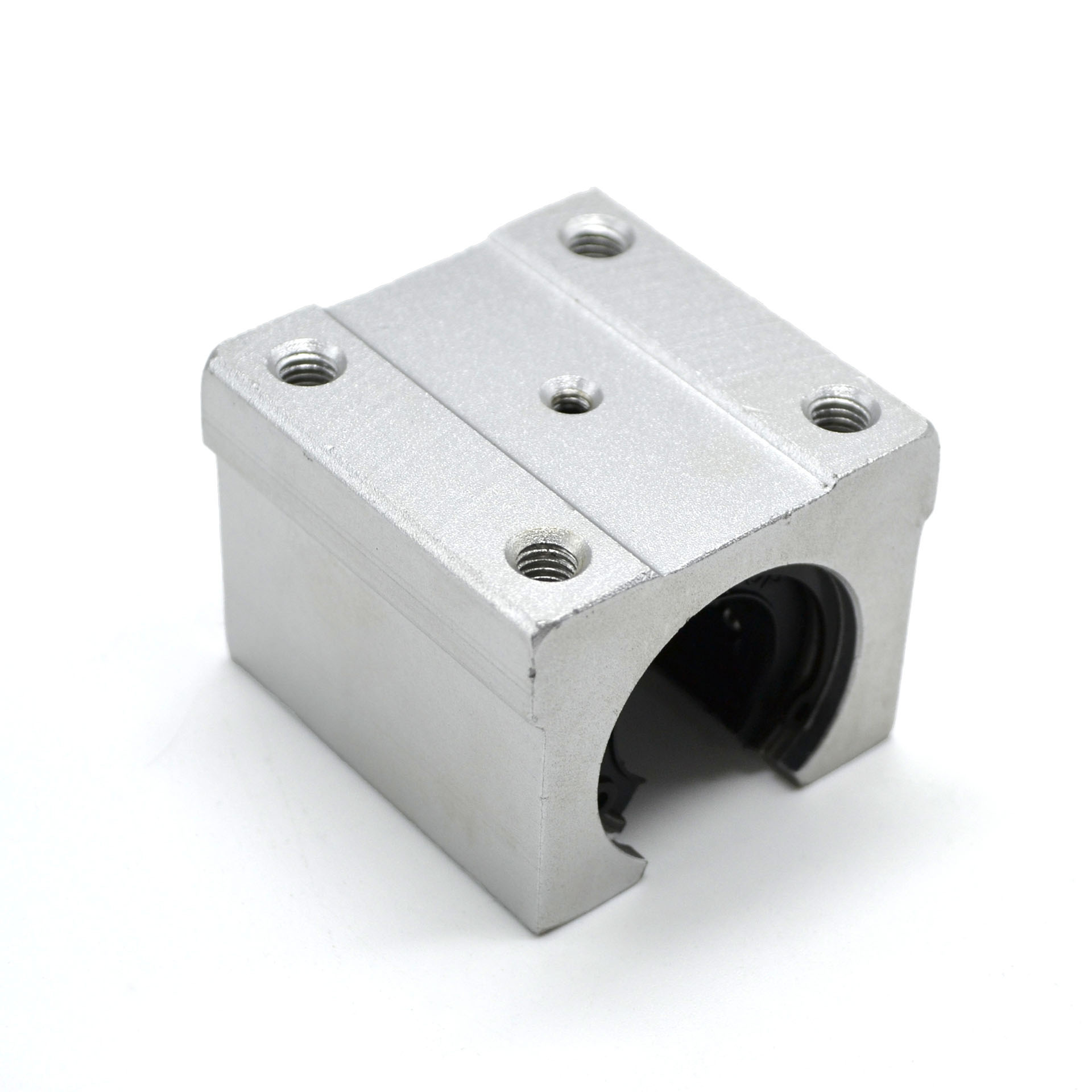

Монтажные отверстия каретки SBR
Каретка линейного перемещения для рельсовой направляющей SBR

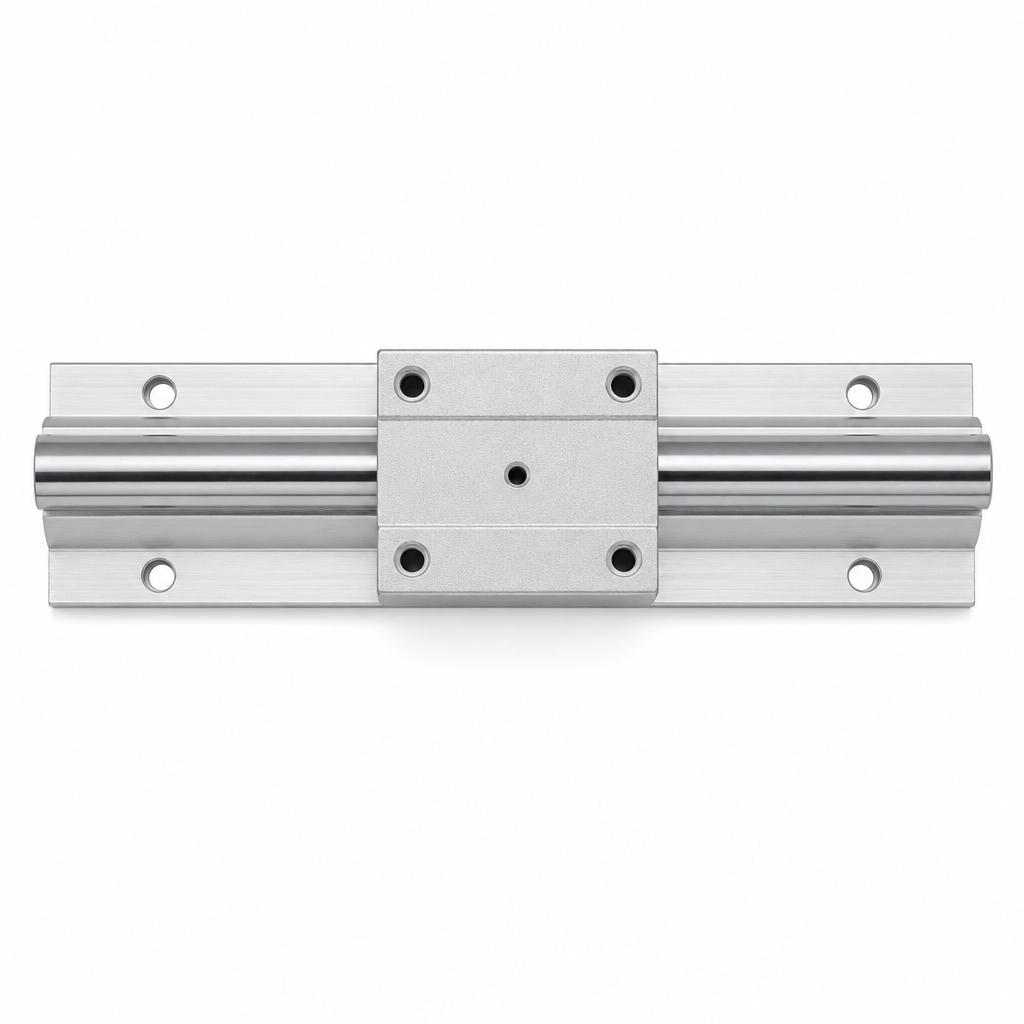

Пример установки каретки для цилиндрической направляющей SBR
395.00 руб. от 1 шт
от 5 шт 387.10 ₽ −2%
от 25 шт 379.20 ₽ −4%
от 65 шт 371.30 ₽ −6%
от 130 шт 363.40 ₽ −8%
от 190 шт 355.50 ₽ −10%
от 325 шт 347.60 ₽ −12%
Наличие SBR12UU | Каретка для SBR D12 мм
На складе 1700 шт
В пути 1000 шт
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
SBR12UU | Каретка для SBR D12 мм (3D Модель).STEP
3D Модель · ZIP
ZIPСкачатьАрхив ZIP
SBR12UU | Каретка для SBR D12 мм (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
SBR12UU | Каретка для SBR D12 мм (Чертеж).PDF

Описание

Открытый линейный подшипник в алюминиевом корпусе для направляющей SBR12 (вал диаметром 12 мм).
В алюминиевом корпусе установлена открытая шариковая втулка: нижняя часть подшипника открыта, поэтому каретка проходит над алюминиевой опорой рельса и сохраняет контакт с валом сверху и снизу. Конструкция типа UU – с двусторонними резиновыми уплотнениями, которые защищают шарики от пыли и стружки. Четыре монтажных отверстия M5 на нижней плоскости корпуса позволяют закрепить каретку на платформе, салазках или кронштейне.
Плавный ход, компактные габариты, монтаж на M5 – стандартное решение для осей настольных ЧПУ, 3D-принтеров и лёгкой автоматизации.

Характеристики

Артикул:
 SBR12UU
Материал:
 Алюминий
Вес, кг:
 0.095
Статическая грузоподъемность, Н:
 770
Динамическая грузоподъемность, Н:
 500
