SBR20LUU | Каретка удлиненная для SBR D20 мм

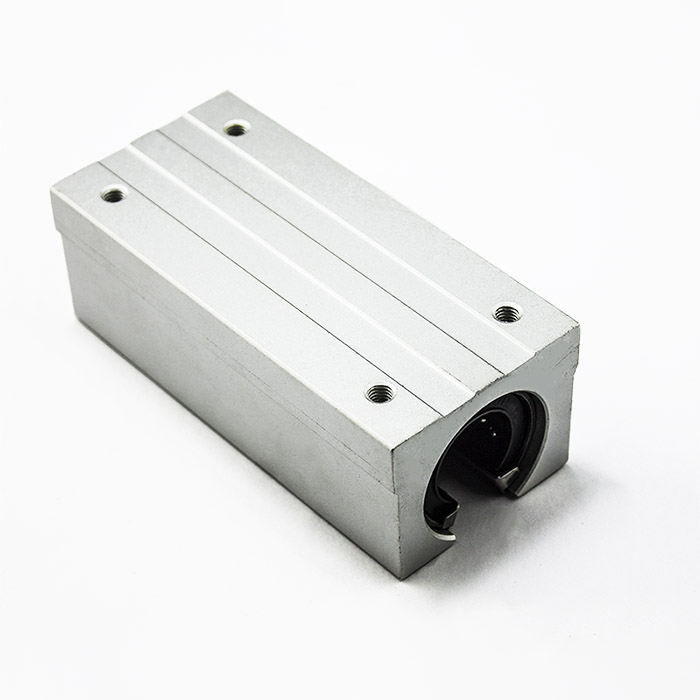

Каретка SBR удлиненная

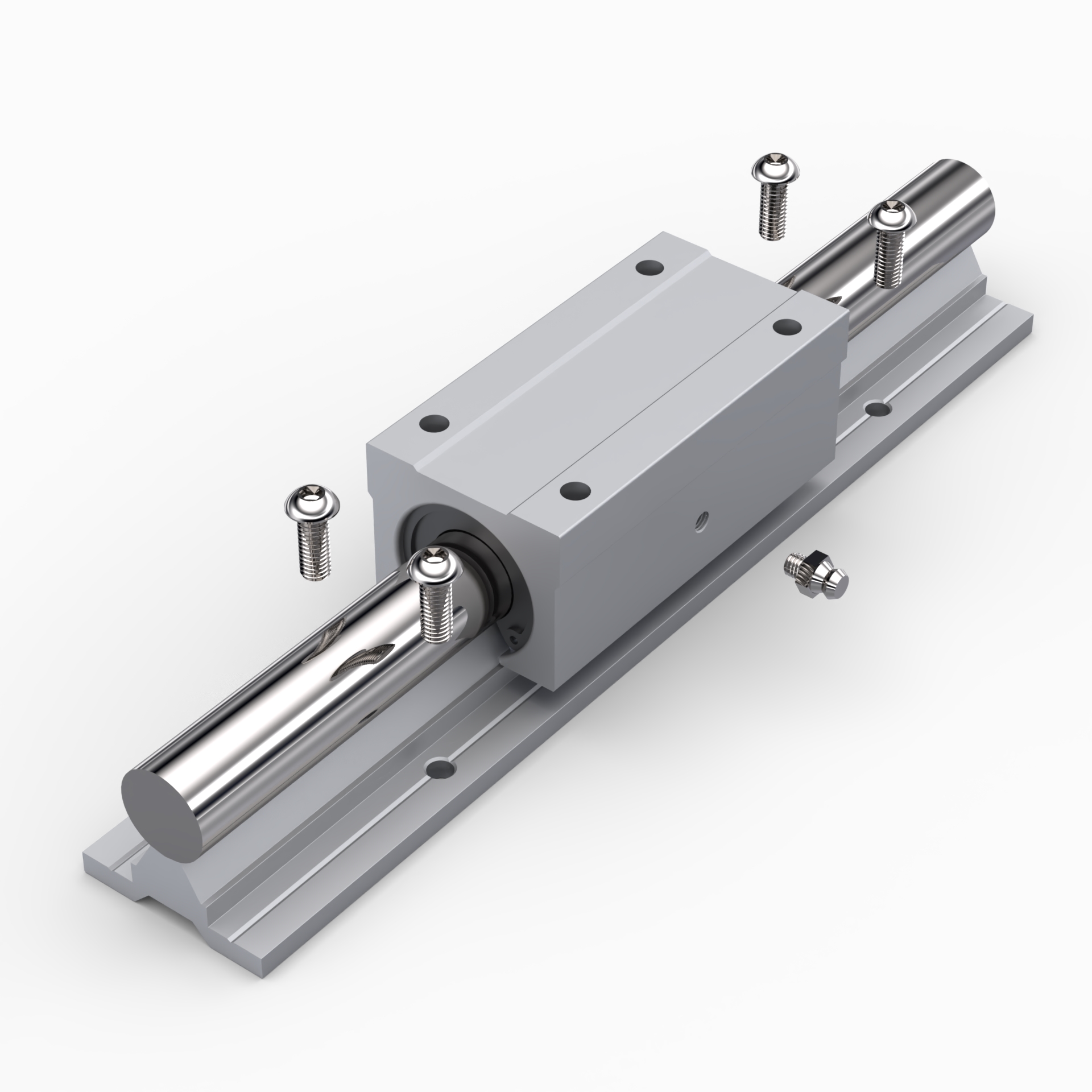

Установка цилиндрического рельса D20 и удлиненной каретки SBR20LUU

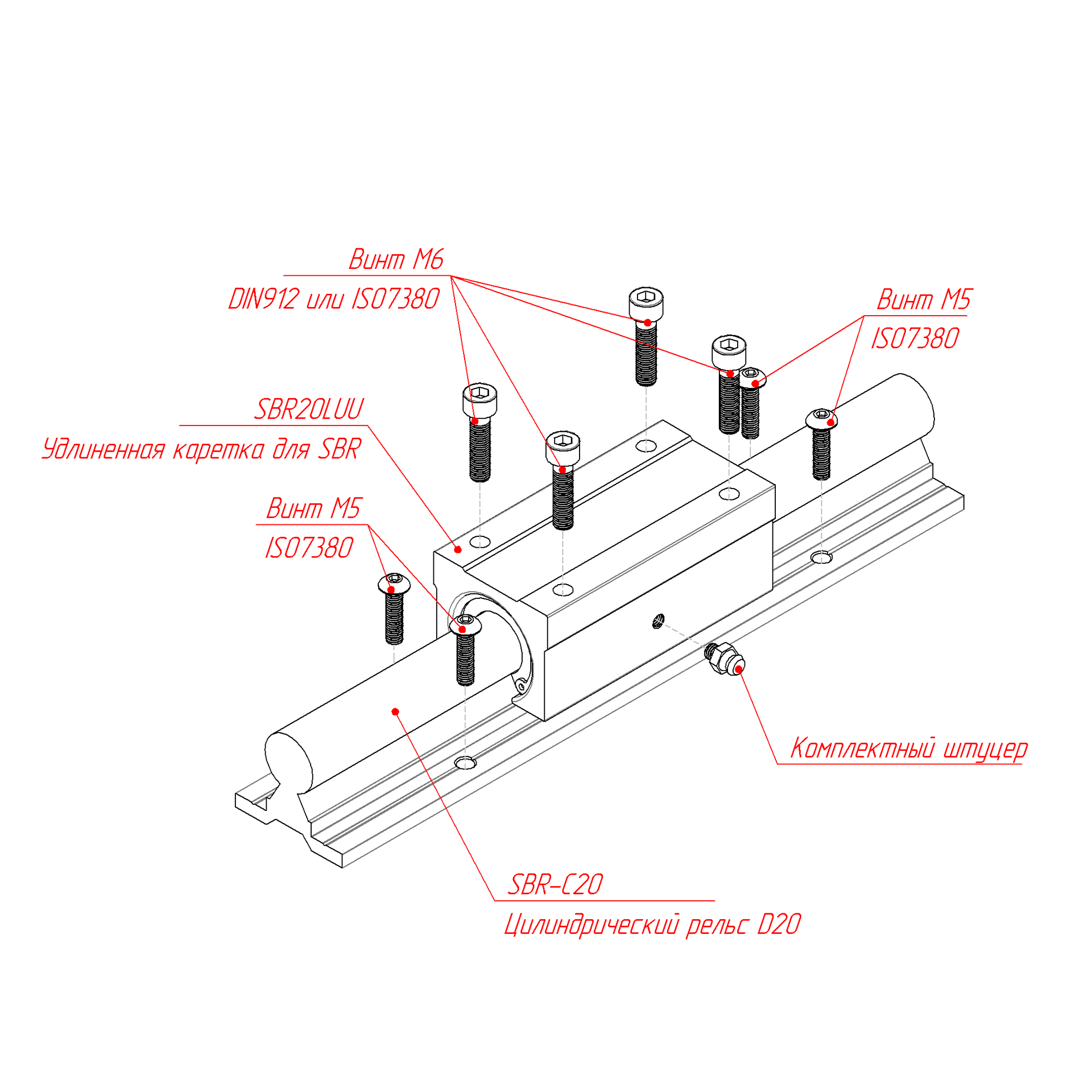

Схема крепления удлиненный каретки типа LUU

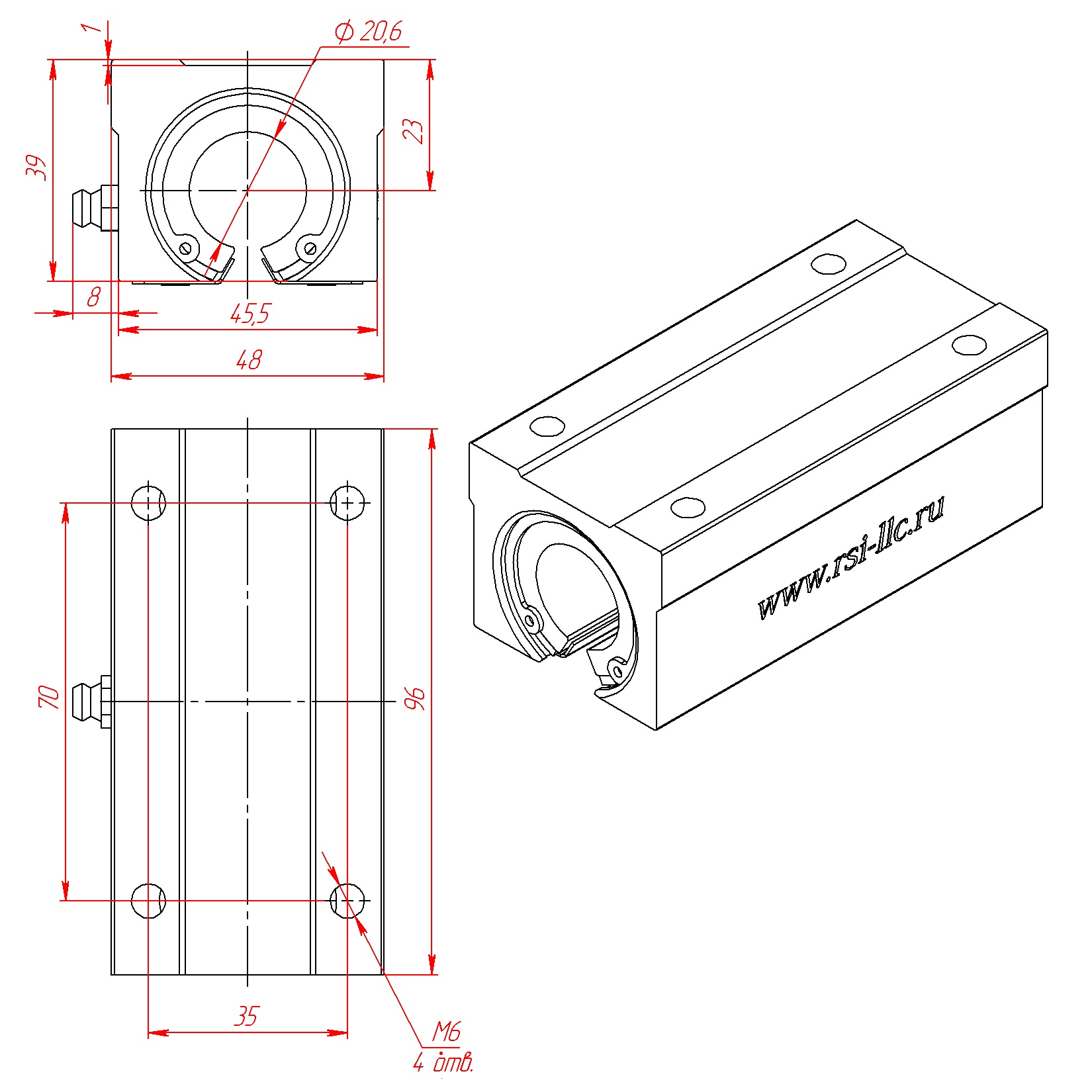

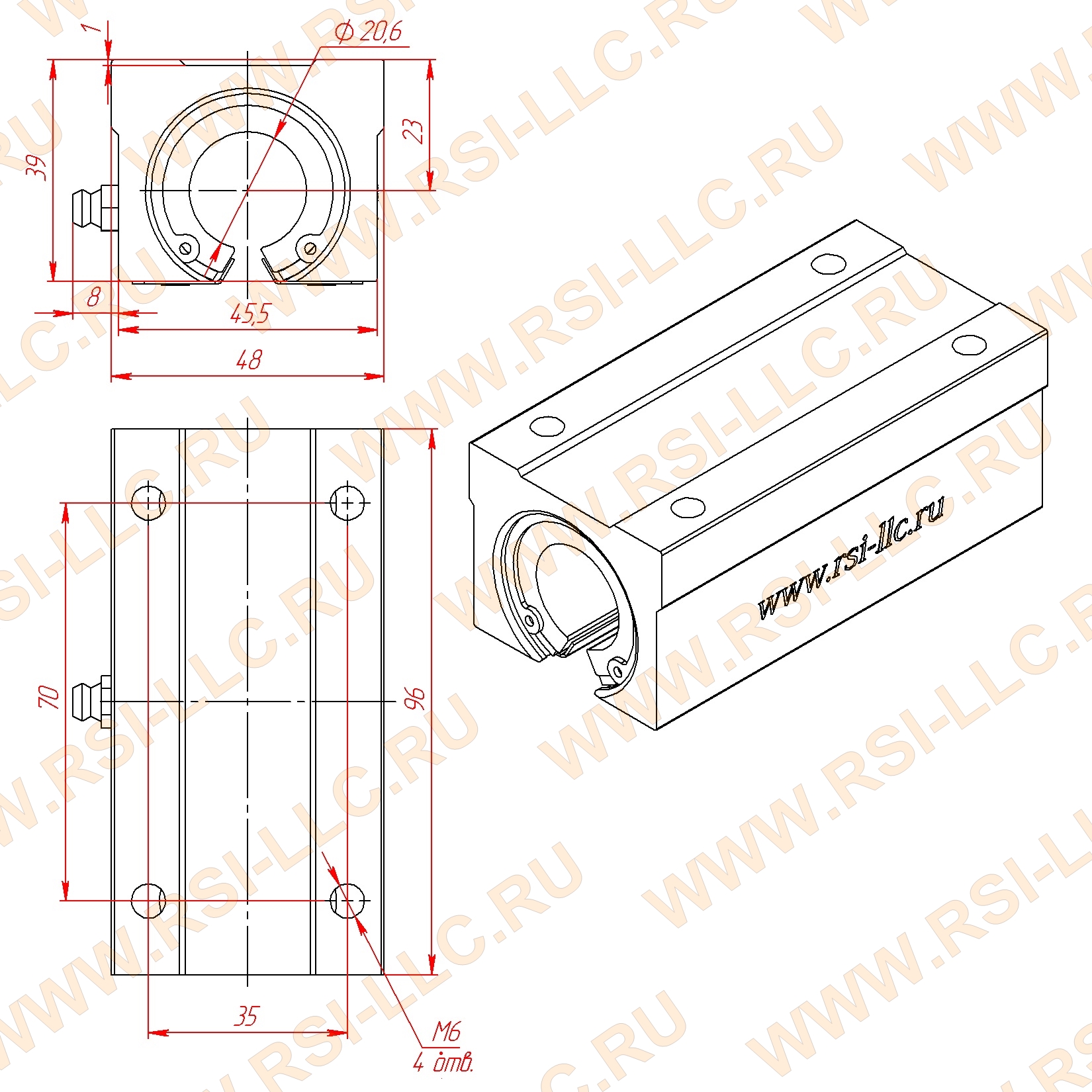

Чертеж к удлиненной каретке SBR20LUU

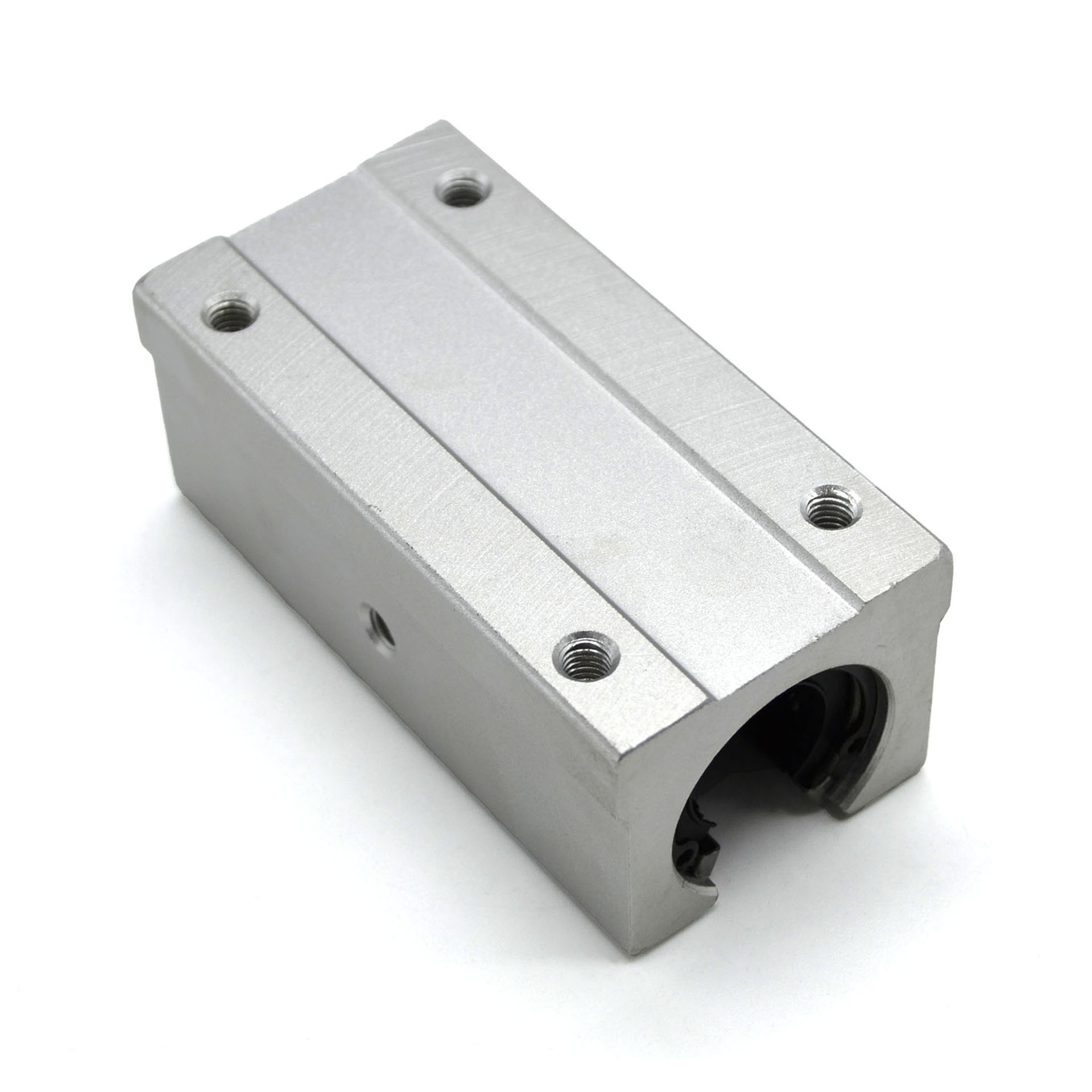

Удлиненная каретка для цилиндрической направляющей SBR

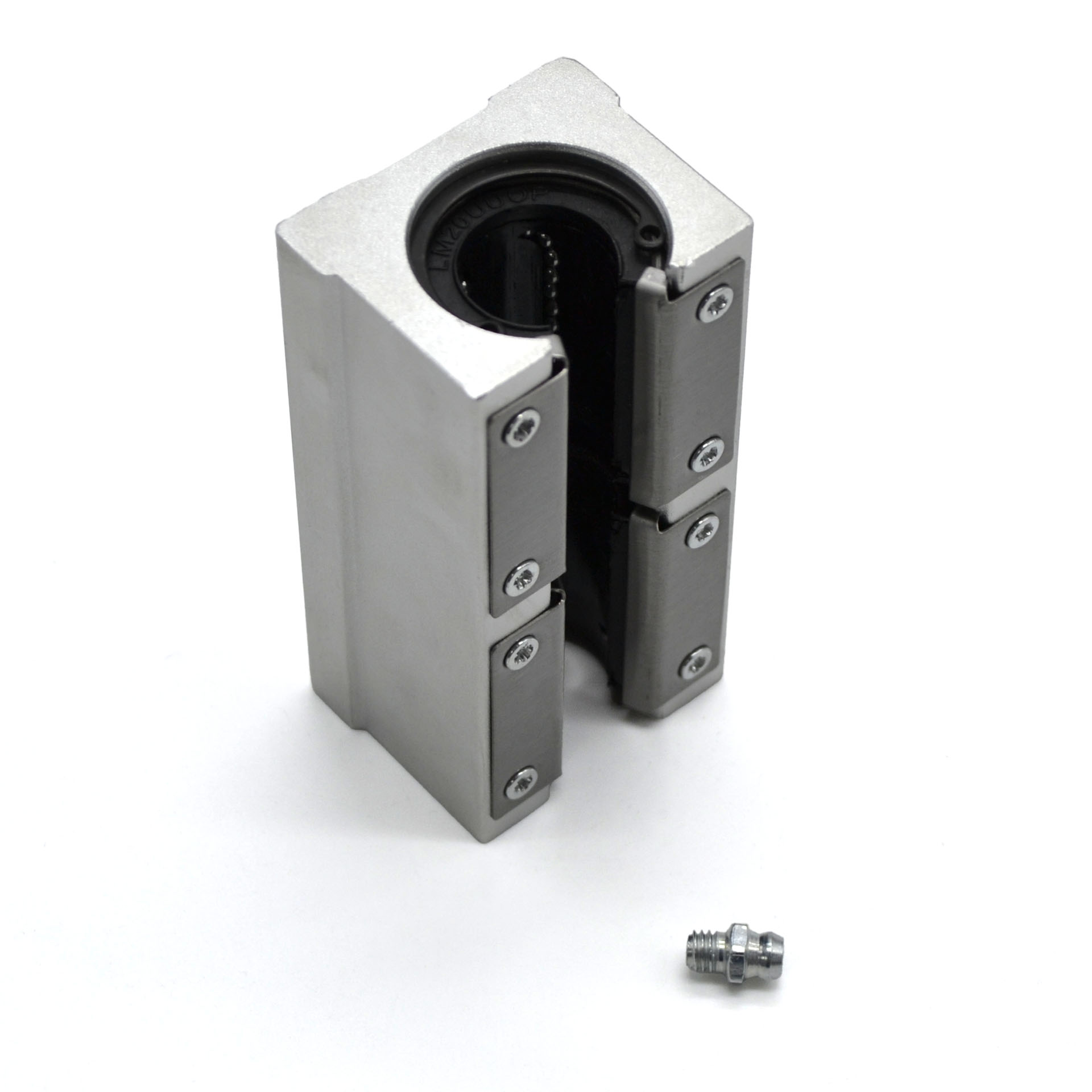

Комплект удлиненной каретки для цилиндрической направляющей SBR

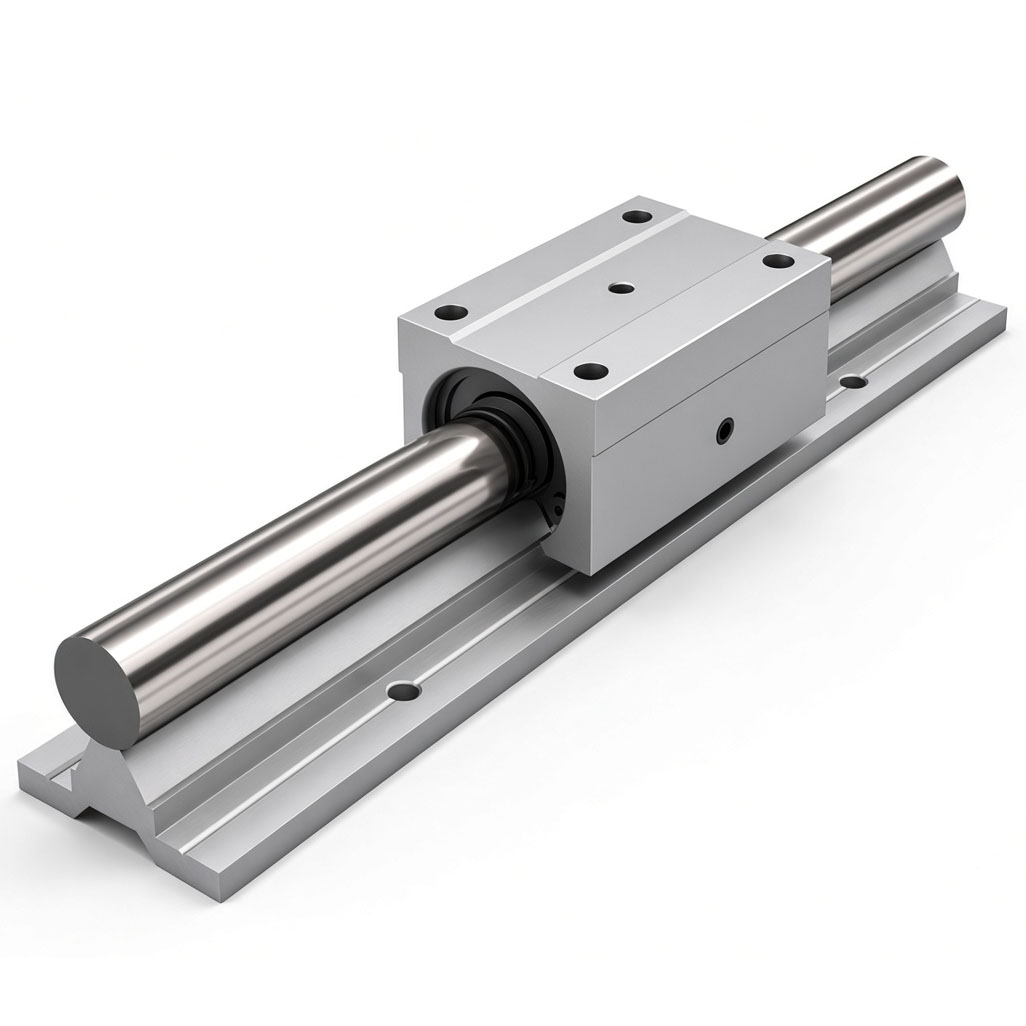

Удлинённый опорный модуль для цилиндрических рельсов SBR
Удлиненная каретка SBRLUU
1 090.00 руб. от 1 шт
от 2 шт 1 068.20 ₽ −2%
от 9 шт 1 046.40 ₽ −4%
от 25 шт 1 024.60 ₽ −6%
от 50 шт 1 002.80 ₽ −8%
от 70 шт 981.00 ₽ −10%
от 110 шт 959.20 ₽ −12%
Наличие SBR20LUU | Каретка удлиненная для SBR D20 мм
На складе 250 шт
В пути 100 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR20LUU | Каретка удлиненная для SBR D20 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR20LUU | Каретка удлиненная для SBR D20 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR20LUU | Каретка удлиненная для SBR D20 мм (Чертеж).PDF

Описание

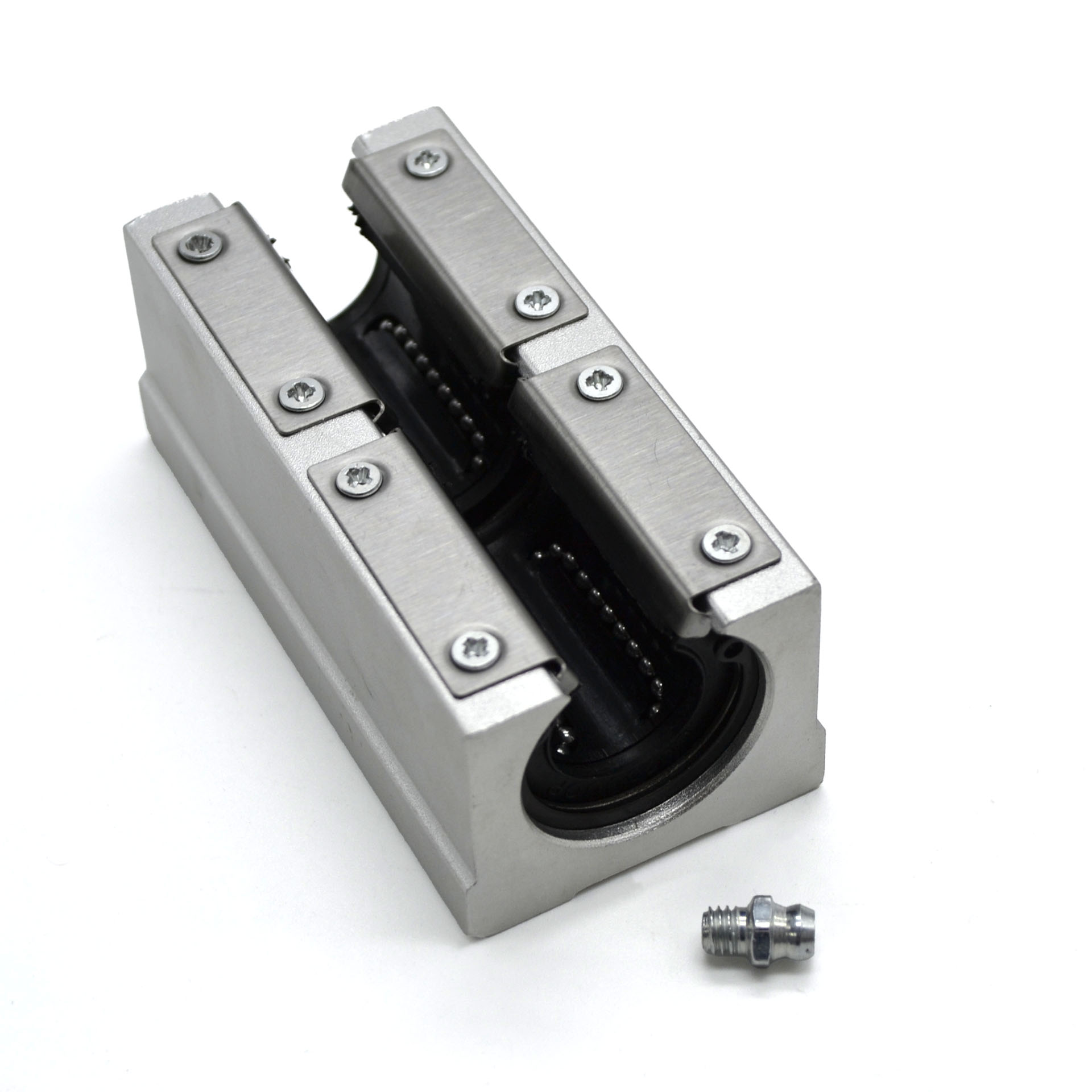

SBR20LUU – удлиненная версия линейного блока для рельса SBR диаметром 20 мм. Если SBR20UU – короткий модуль на одну втулку LM20UU-OP, то LUU-исполнение фактически удваивает опорную зону: в корпусе стоят две такие втулки на общей платформе длиной около 96 мм.

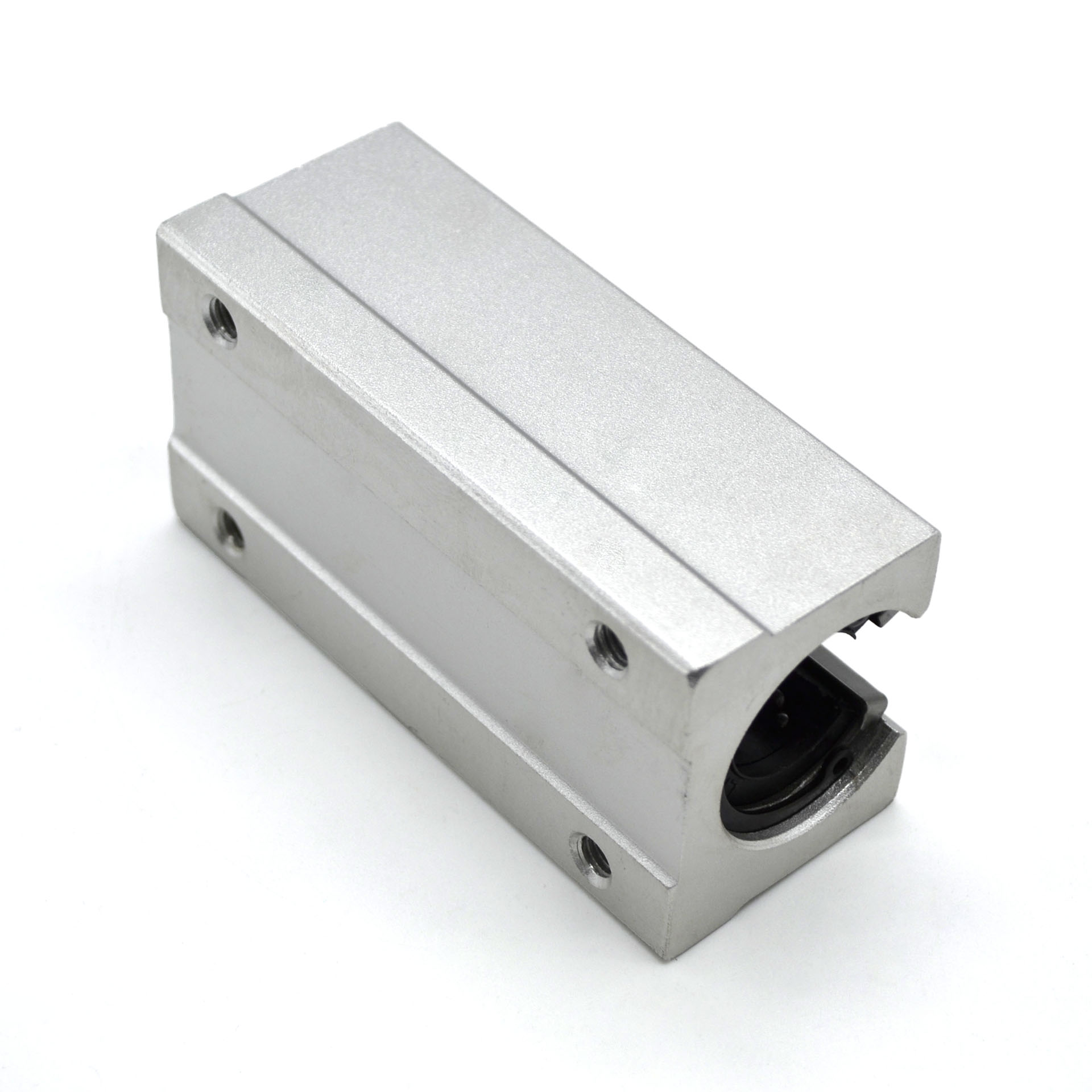

Открытый низ обязателен – каретка работает только на опорном рельсе, где вал лежит на алюминиевом основании. Сверху – четыре гнезда под M6, но разнесены шире (~70 мм), чем у короткой версии (~35 мм): крепление толстой портальной платы получается жёстче. Торцевые уплотнения UU, шариковая рециркуляция, винты для поджима – как у SBR20UU, только ресурс и несущая способность выше за счёт второй втулки и длины базы.

Характеристики

Артикул:
 SBR20LUU
Материал:
 Алюминий
Вес, кг:
 0.476
Статическая грузоподъемность, Н:
 2740
Динамическая грузоподъемность, Н:
 1764
