SBR20UU | Каретка для SBR D20 мм

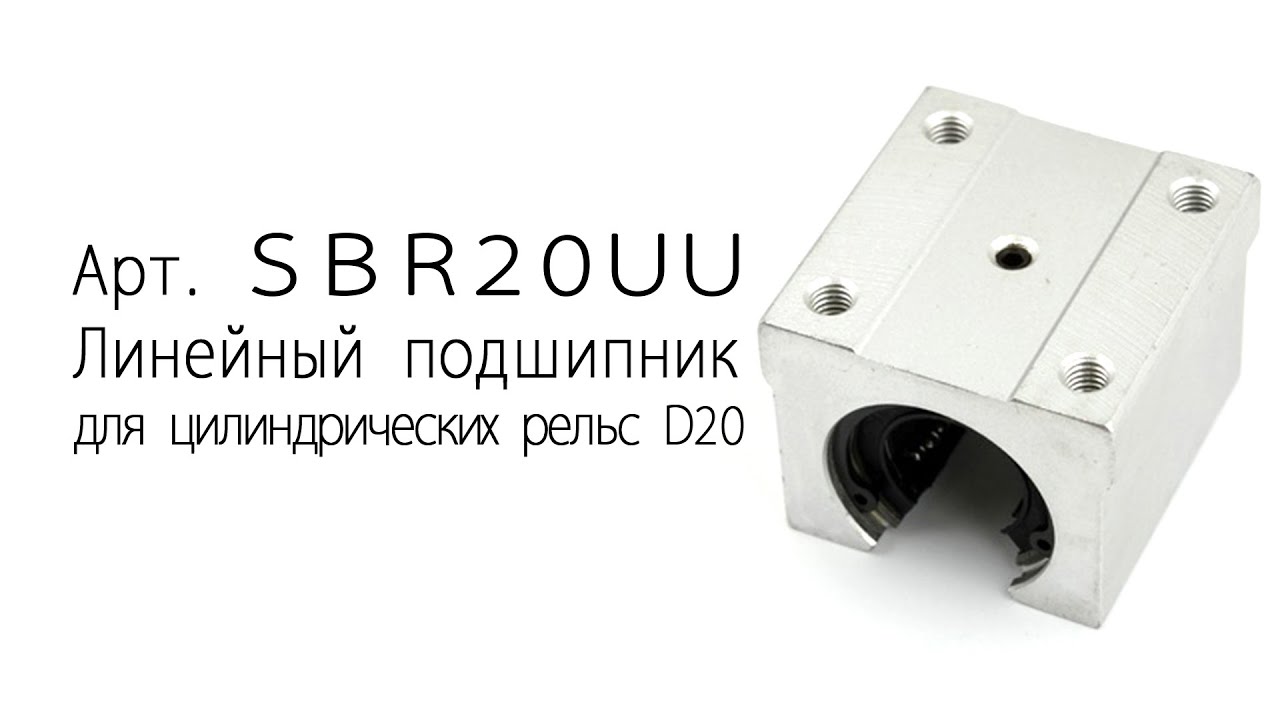

Линейный подшипник к рельсам D20 мм

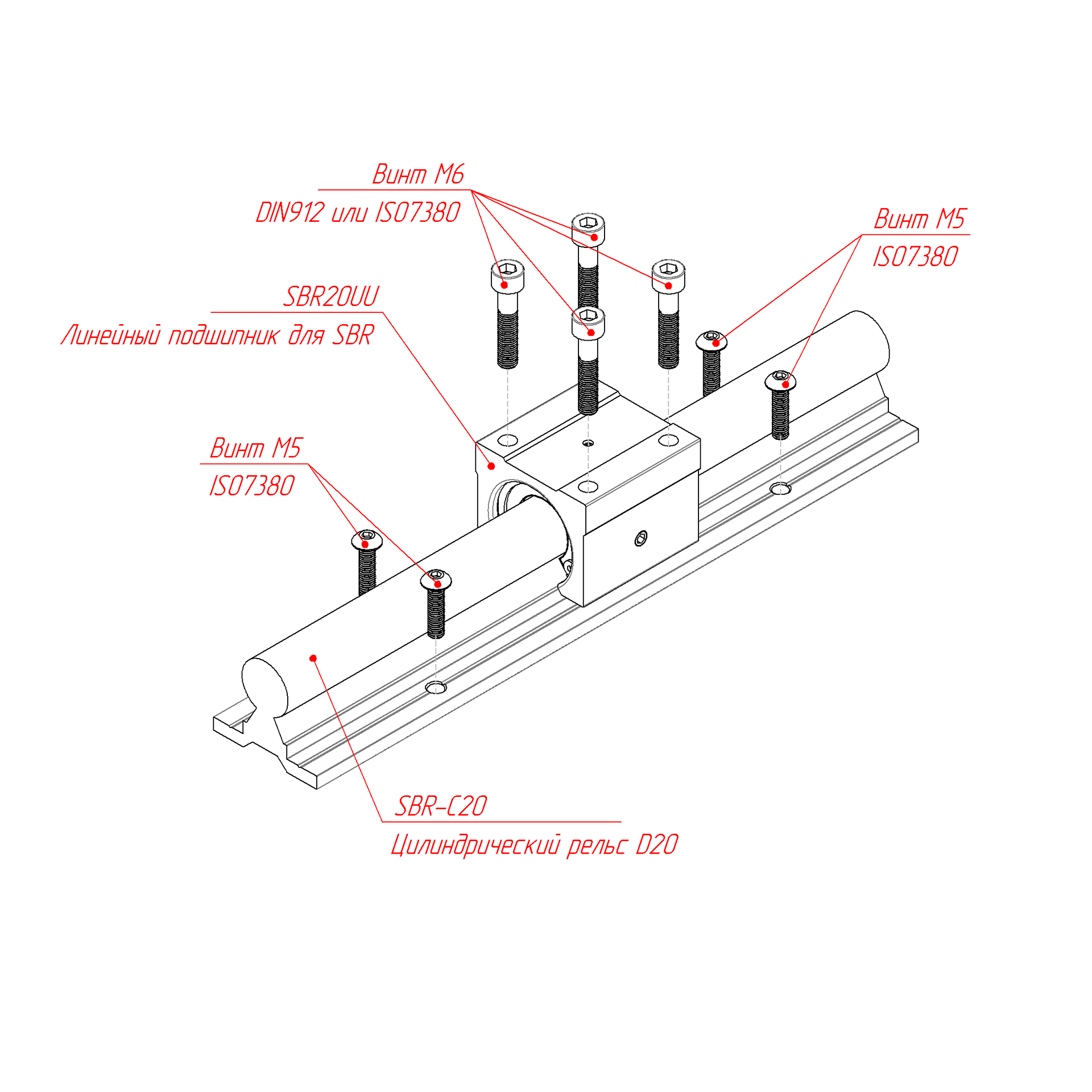

Установка цилиндрического рельса D20 и линейного подшипника SBR20UU

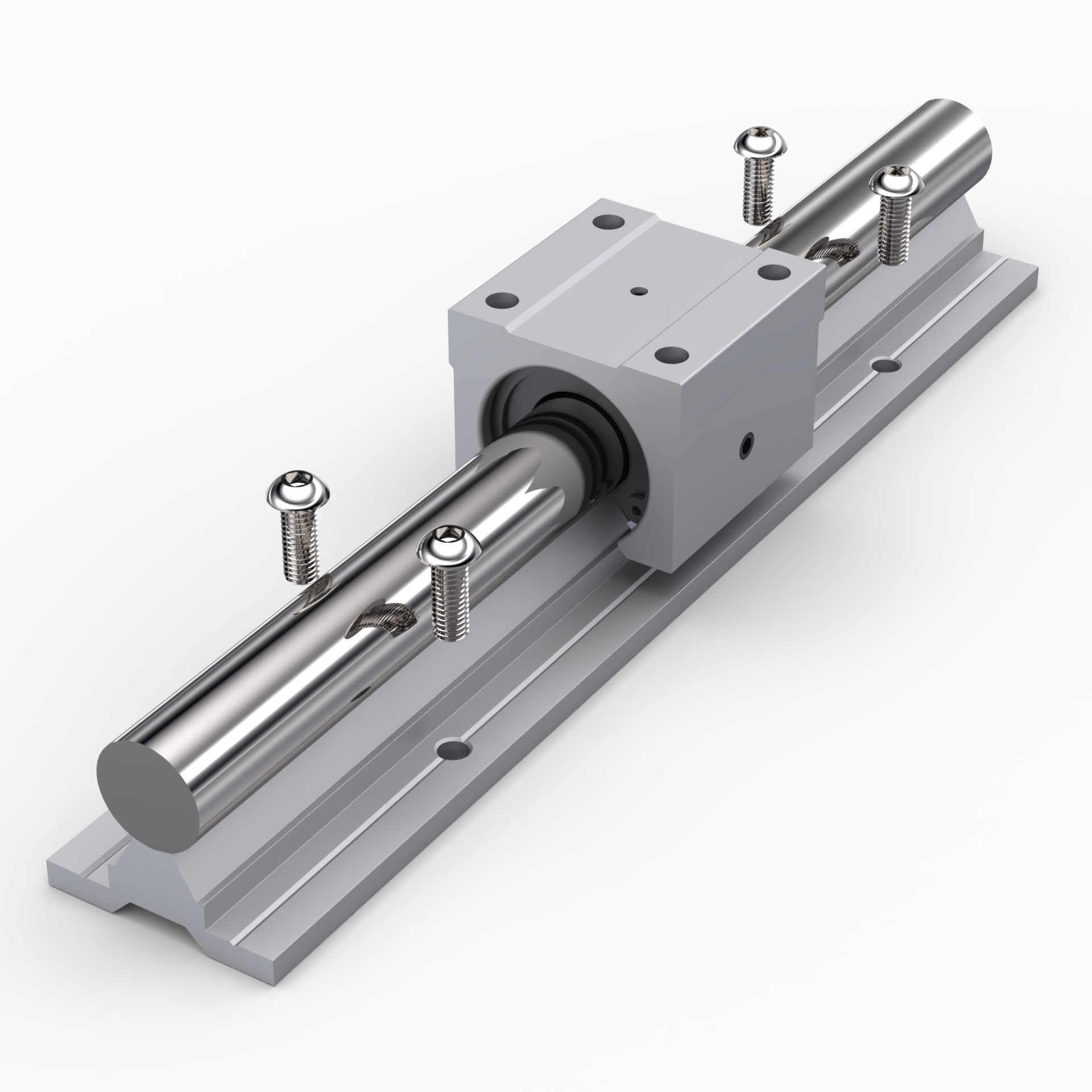

Пример установки каретки для цилиндрической направляющей SBR

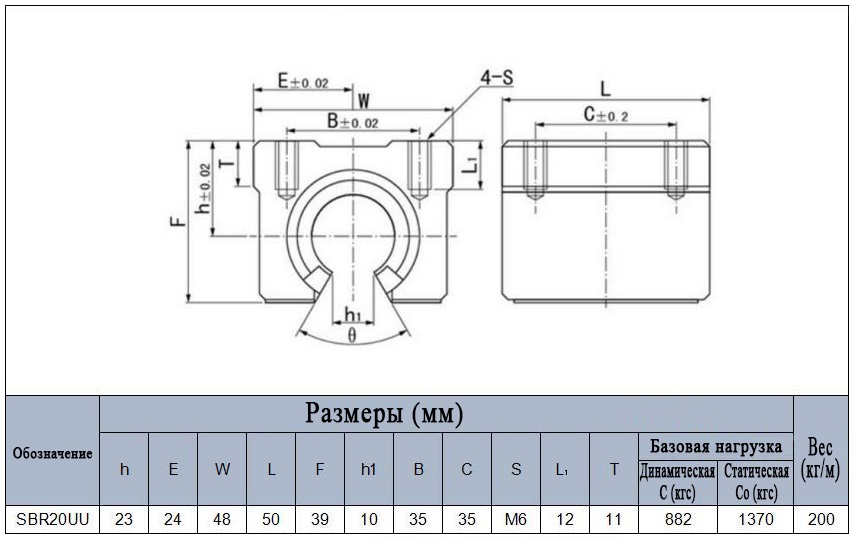

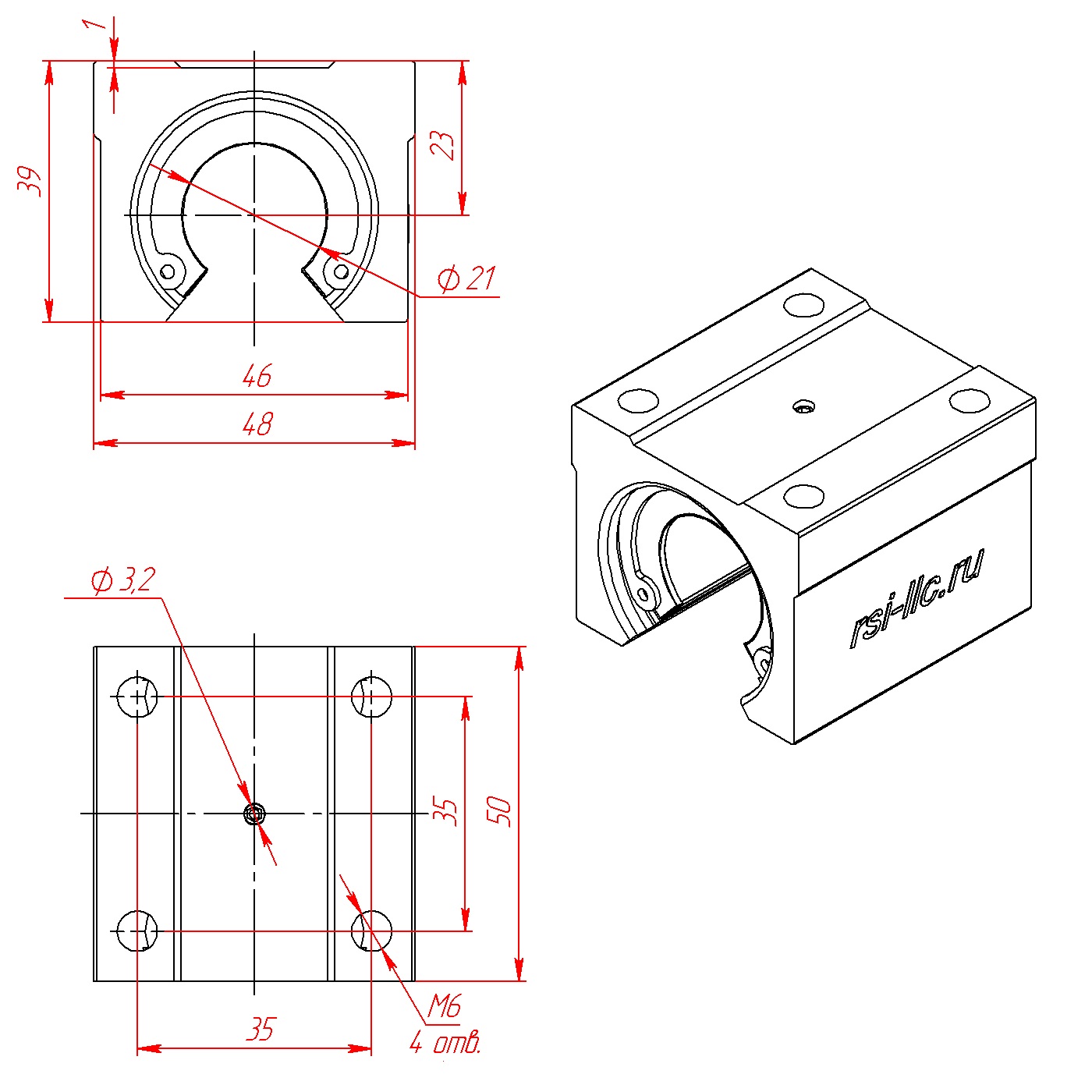

Чертеж опорного модуля SBR20UU для рельсовой направляющей SBR-C20

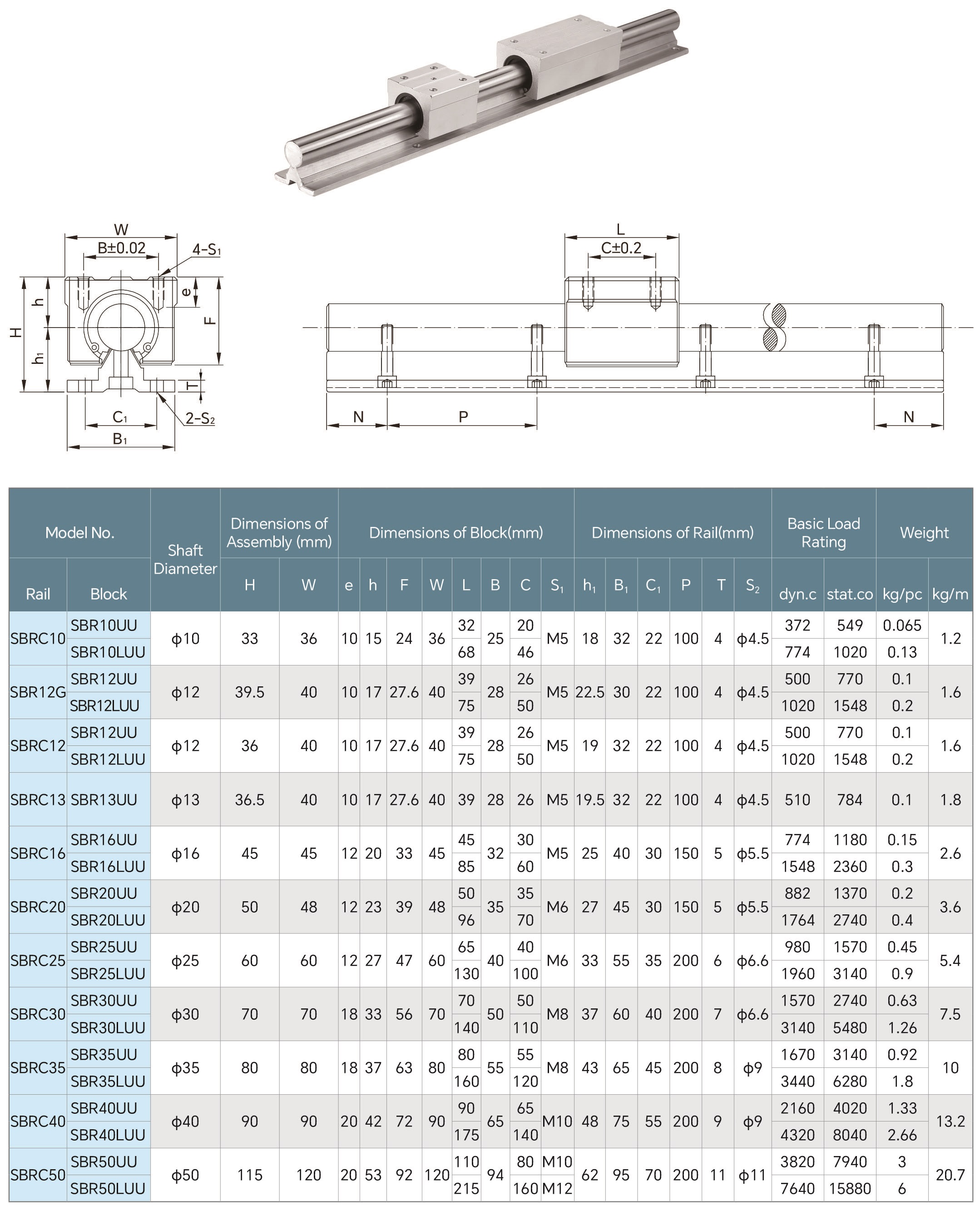

Чертеж рельсовых направляющих и кареток серии SBR

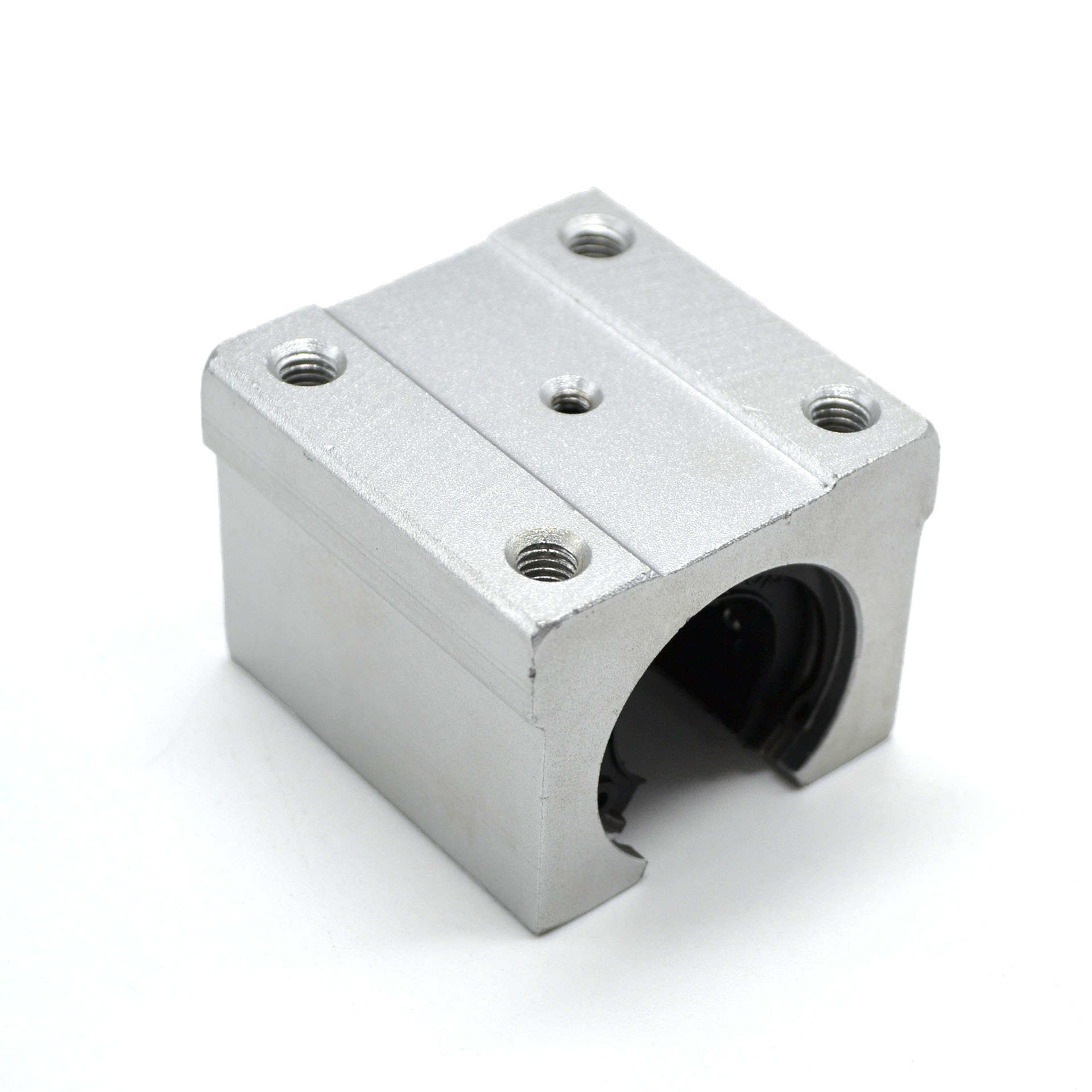

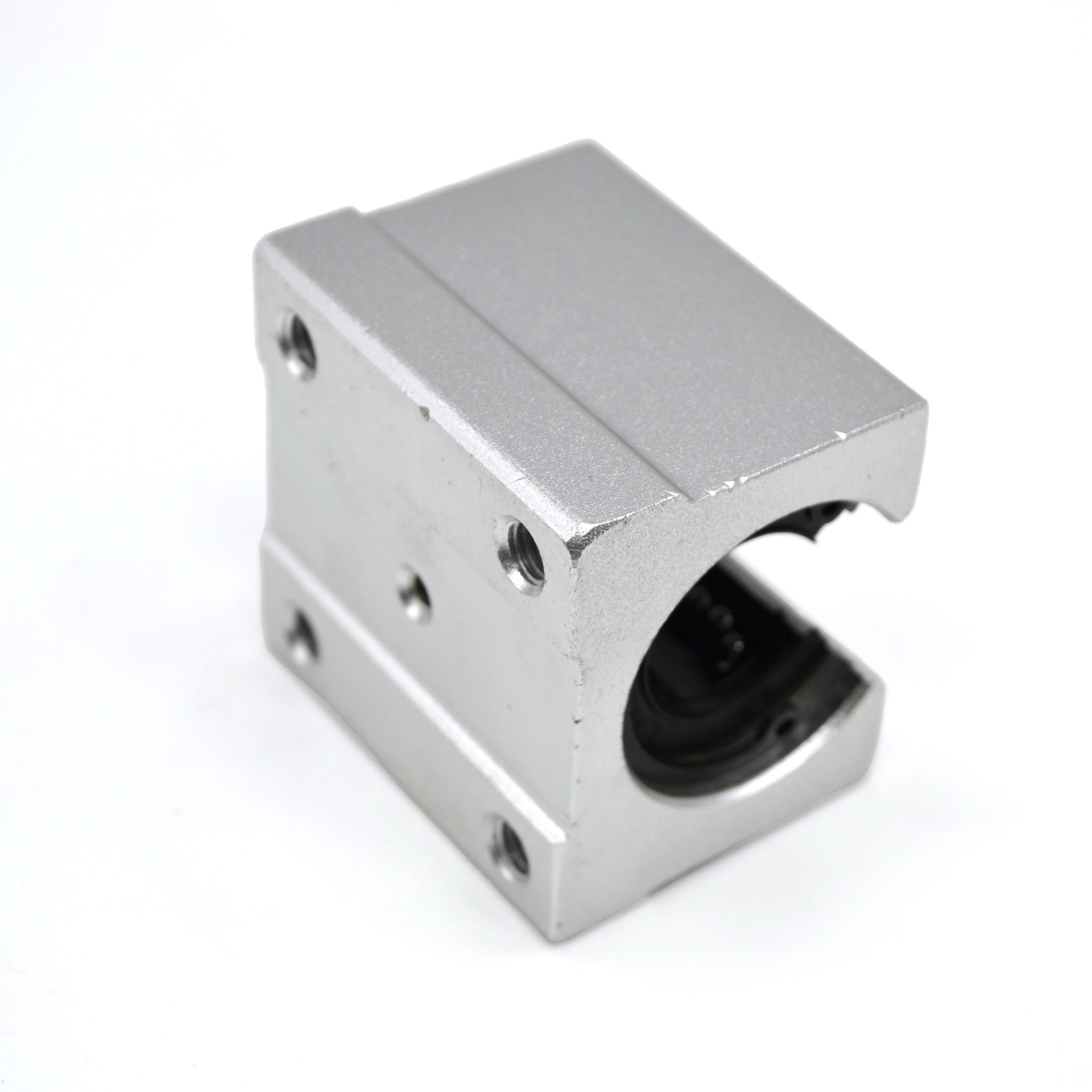

Каретка для рельсовой направляющей SBR

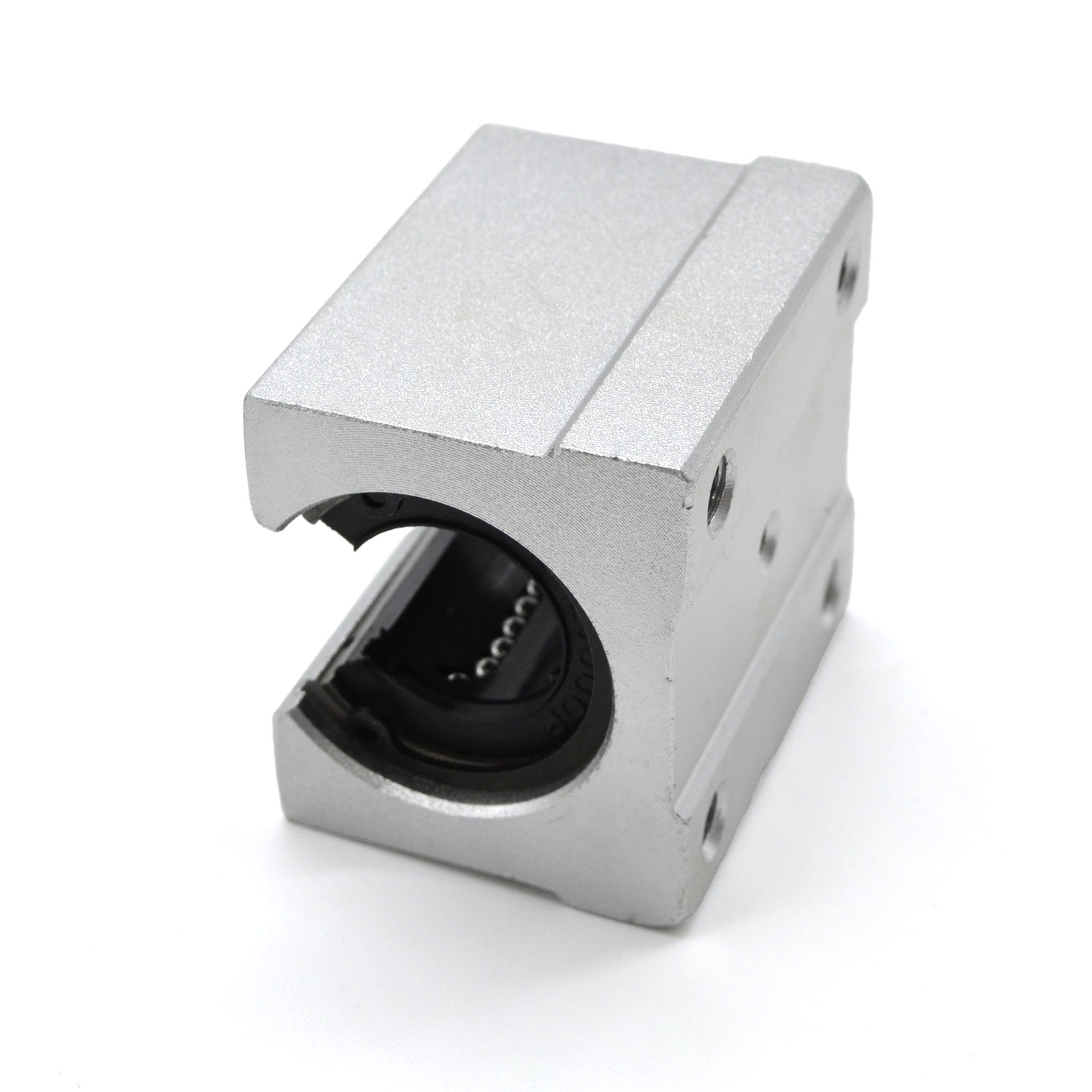

Каретка линейного перемещения для рельсовой направляющей SBR

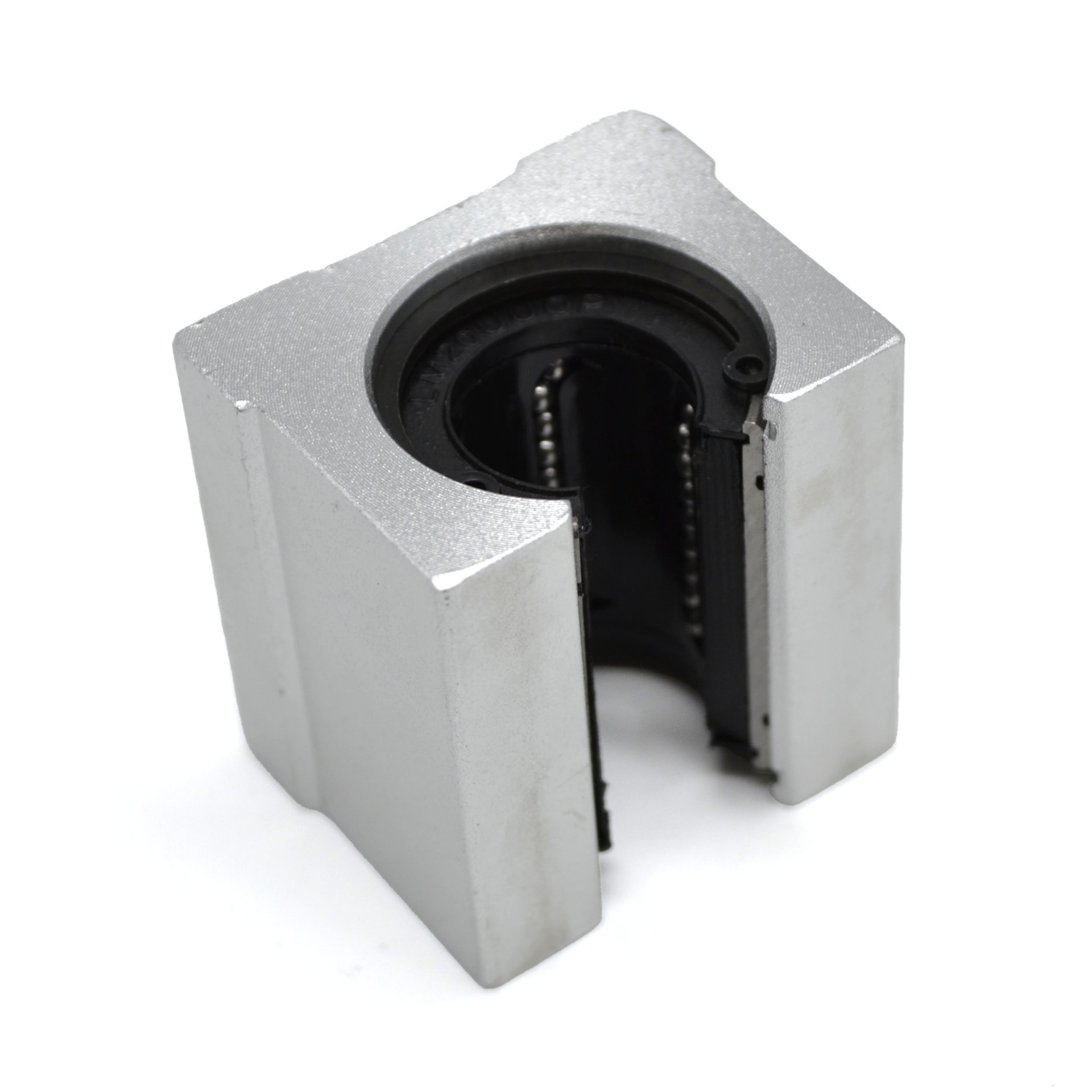

Линейный подшипник в алюминиевом корпусе для направляющей SBR
495.00 руб. от 1 шт
от 4 шт 485.10 ₽ −2%
от 20 шт 475.20 ₽ −4%
от 55 шт 465.30 ₽ −6%
от 110 шт 455.40 ₽ −8%
от 160 шт 445.50 ₽ −10%
от 250 шт 435.60 ₽ −12%
Наличие SBR20UU | Каретка для SBR D20 мм
На складе 810 шт
В пути 500 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SBR20UU | Каретка для SBR D20 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SBR20UU | Каретка для SBR D20 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SBR20UU | Каретка для SBR D20 мм (Чертеж).PDF

Описание

Каретка SBR20UU – линейный блок открытого типа для направляющей SBR20 (вал диаметром 20 мм). В корпусе из алюминиевого сплава установлена открытая шариковая втулка: нижняя часть не закрыта, каретка охватывает вал и проходит над опорной шиной рельса, сохраняя контакт с направляющей.
Внутри втулки шарики рециркулируют по нескольким независимым дорожкам – трение ниже, ход плавнее, чем у втулок скольжения. Двусторонние уплотнения UU защищают подшипник от пыли и стружки. На верхней плоскости – четыре резьбовых отверстия M6 для крепления портальной плиты, стола или кронштейна.

Характеристики

Артикул:
 SBR20UU
Материал:
 Алюминий
Вес, кг:
 0.193
Статическая грузоподъемность, Н:
 1370
Динамическая грузоподъемность, Н:
 882
